Bộ sưu tập Hộp/Ngăn kéo Đựng Kính lọc Ống kính

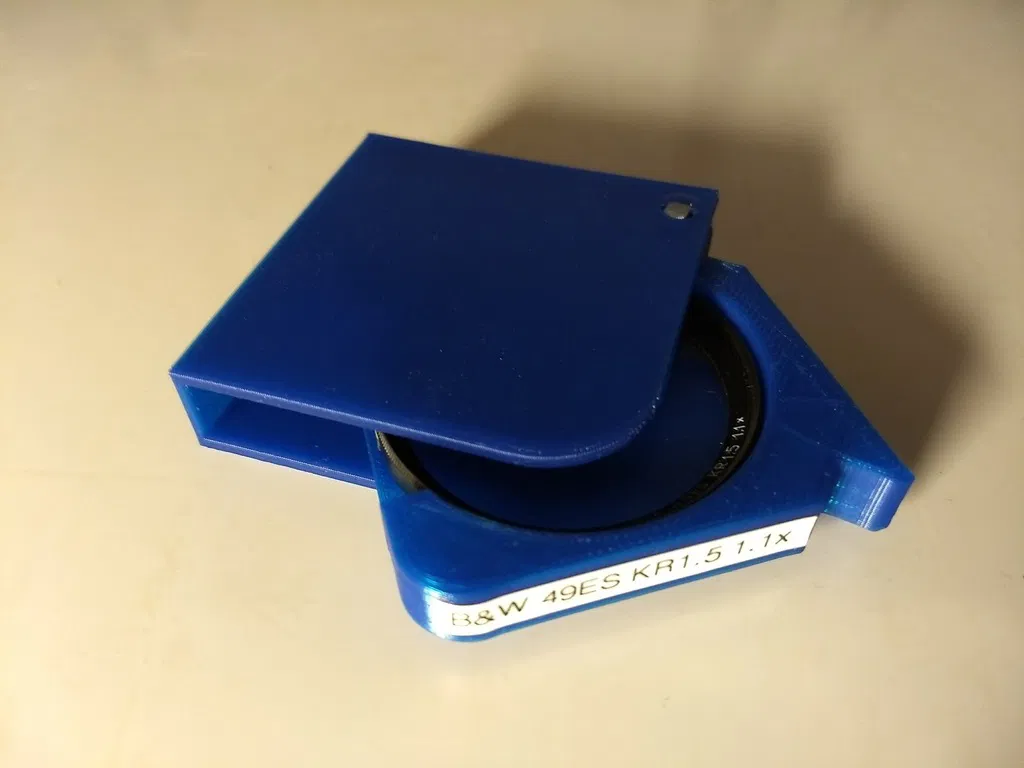

Đây là bộ sưu tập các hộp đựng kính lọc ống kính (hoặc ngăn kéo, tôi không biết gọi chúng là gì cho đúng).

Chiều cao tối đa của kính lọc ống kính không được vượt quá 9mm, đủ cho hầu hết các bộ lọc trên thị trường.

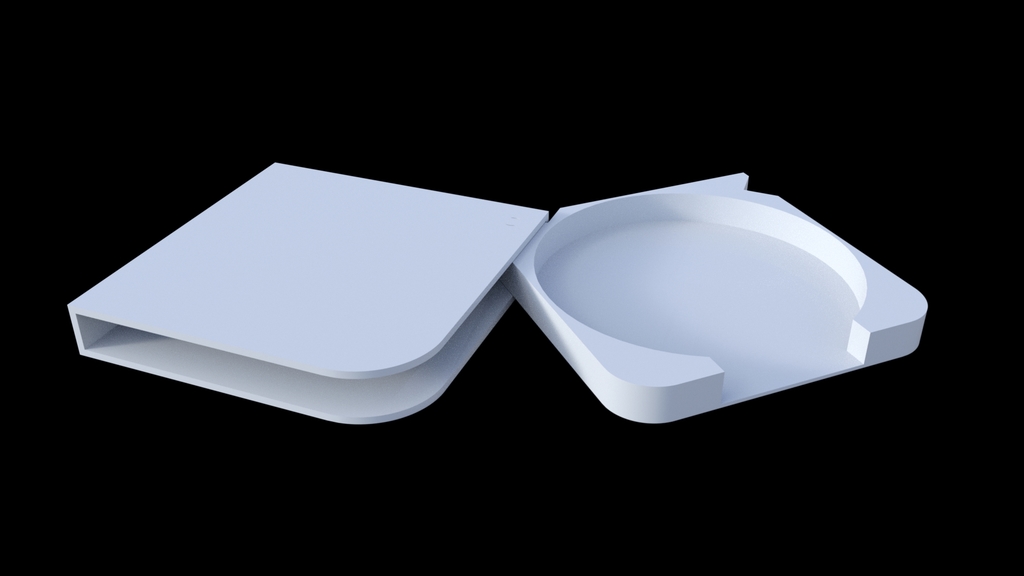

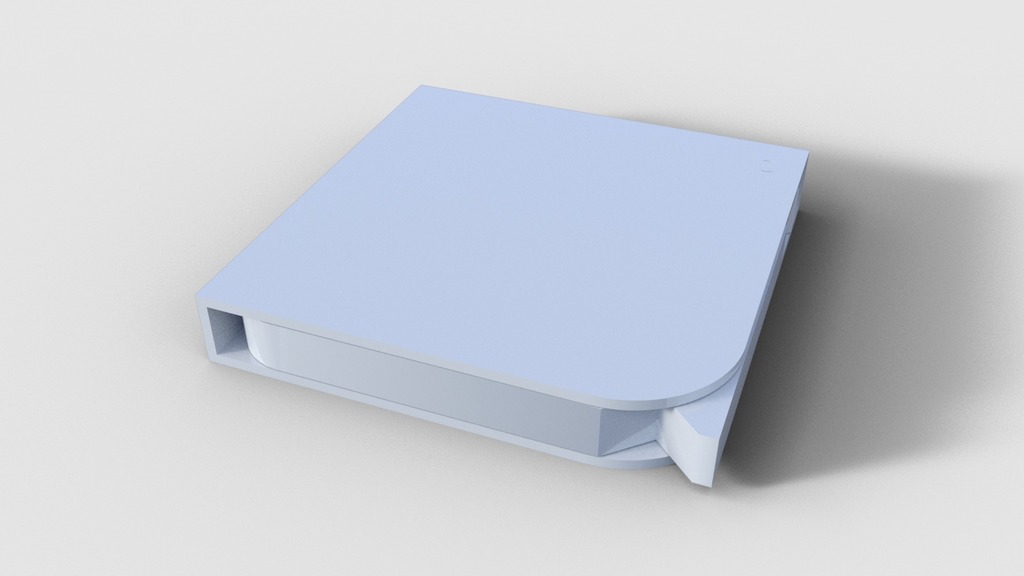

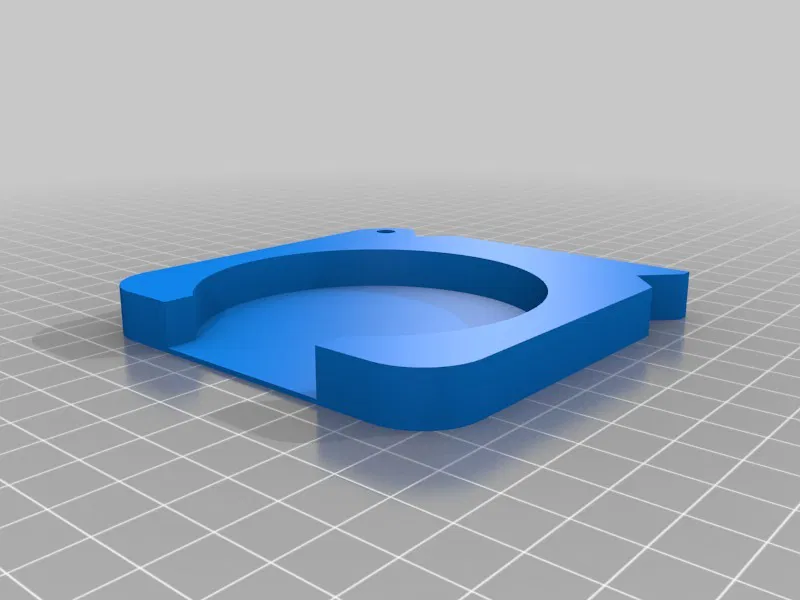

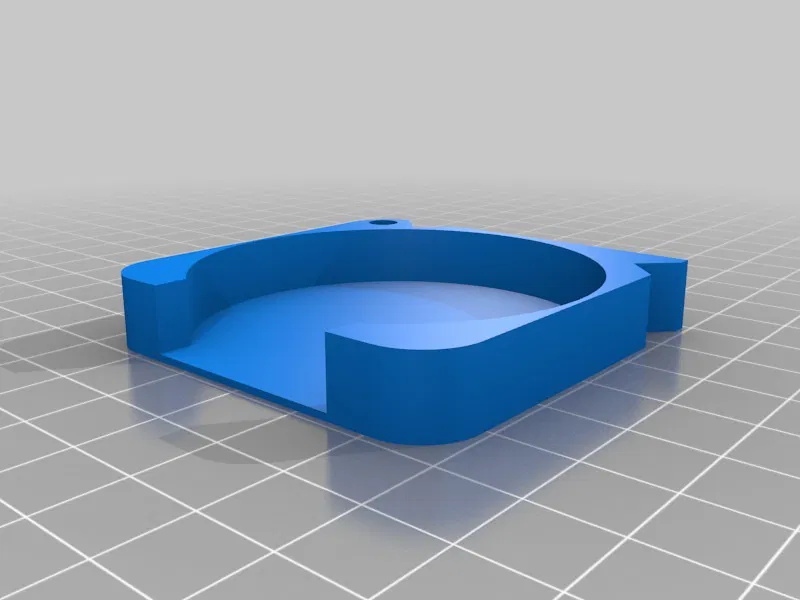

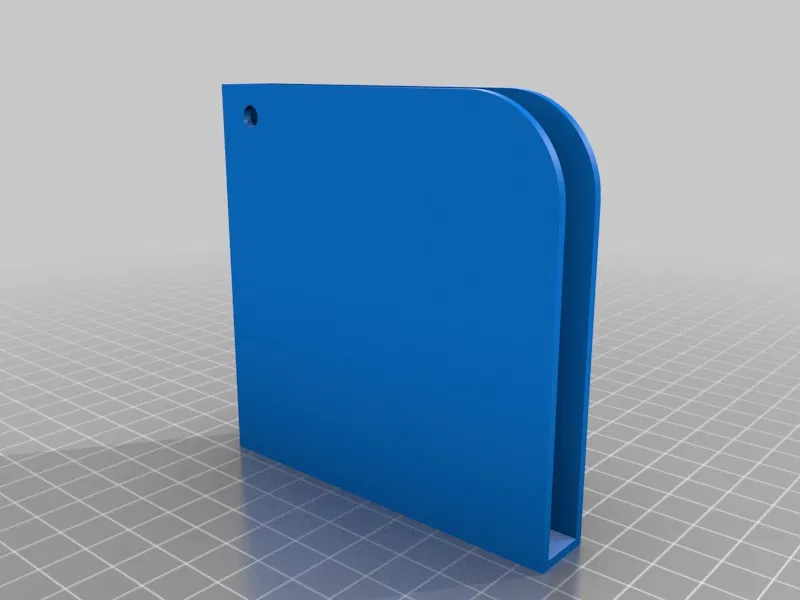

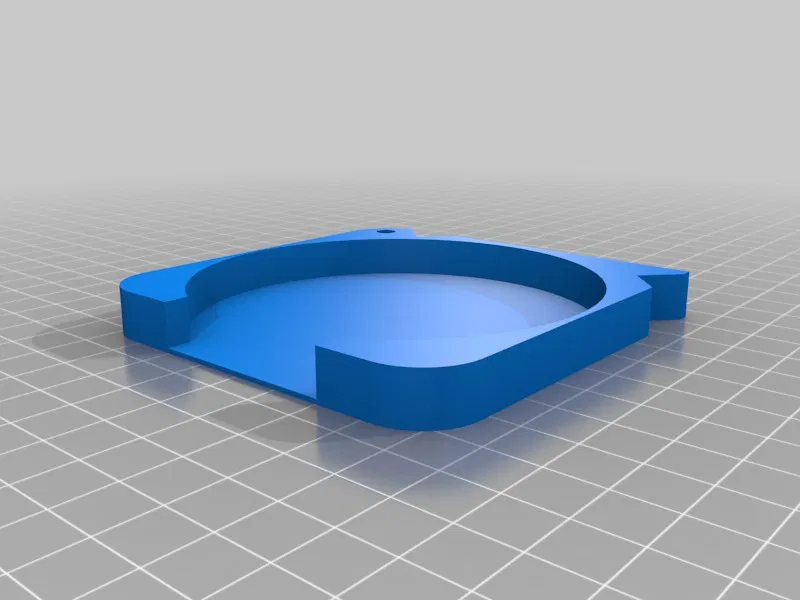

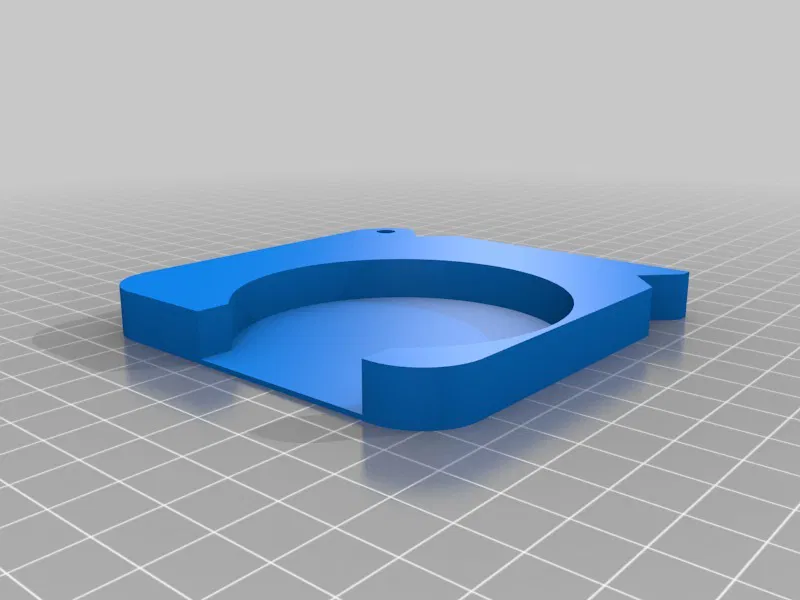

Để có một bộ hoàn chỉnh, bạn cần khung (frame), ngăn kéo bên trong (inner drawer) và chốt trục (splint).

Để chọn kích thước phù hợp nhất cho mục đích của bạn, vui lòng chọn theo quy ước đặt tên sau:

[chiều dài cạnh ngoài] - [đường kính kính lọc tối đa]

Ví dụ:

Kính lọc của bạn có đường kính ngoài là 67mm, vậy bạn cần các tệp

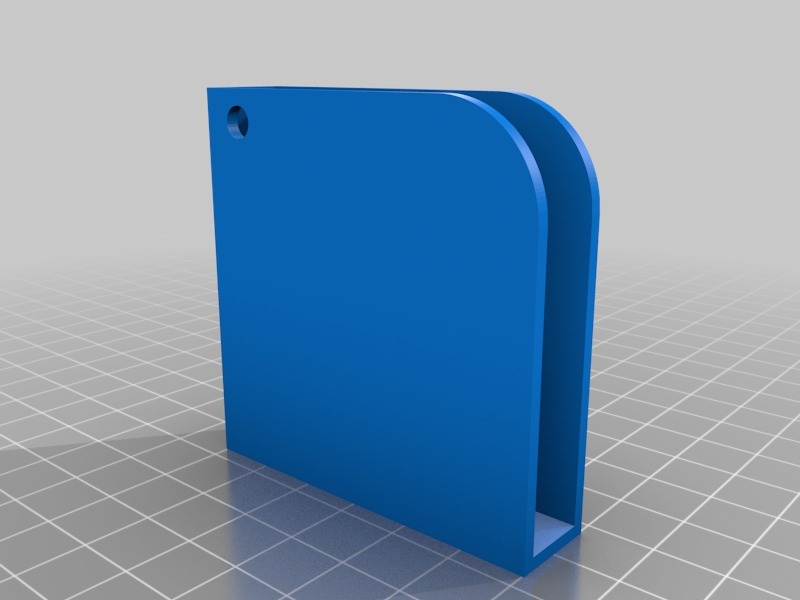

"frame-90.stl" (khung ngoài)

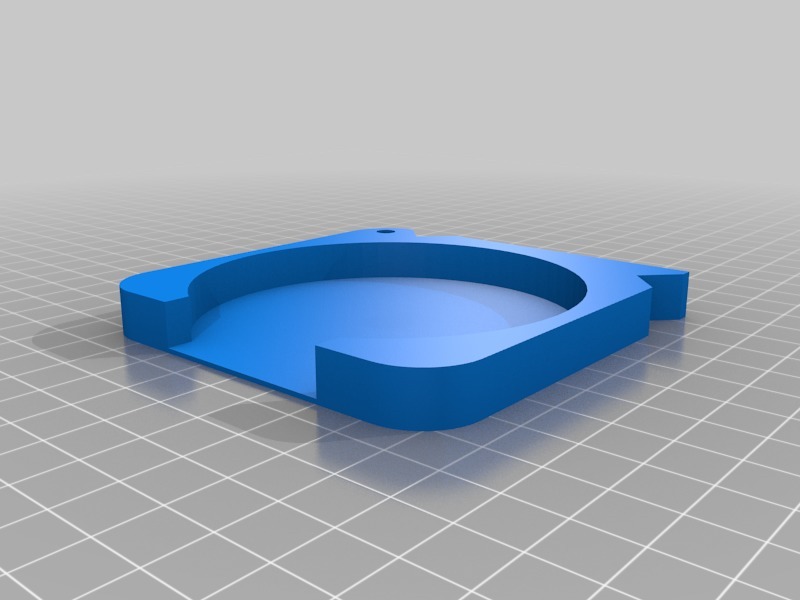

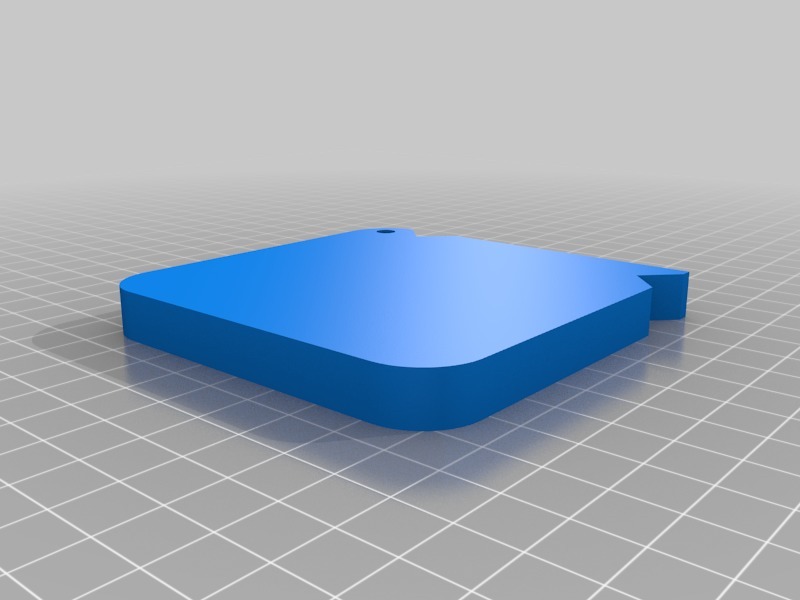

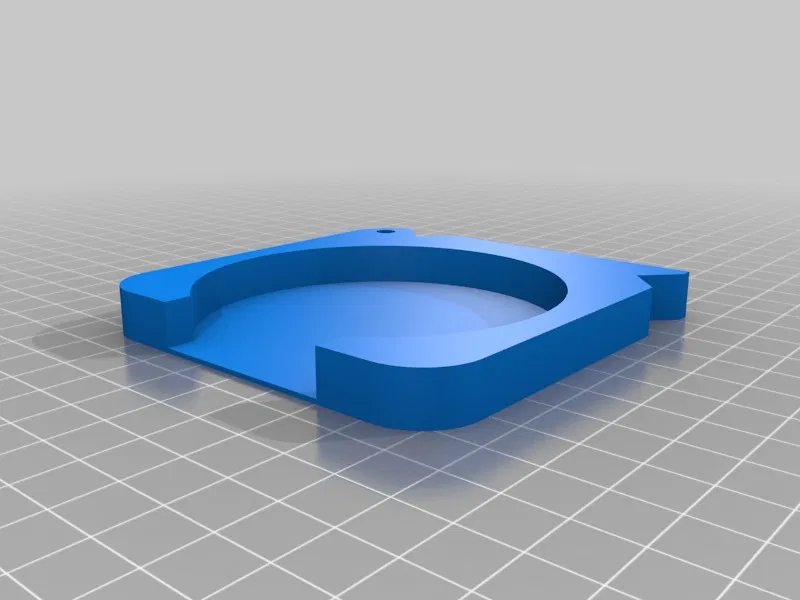

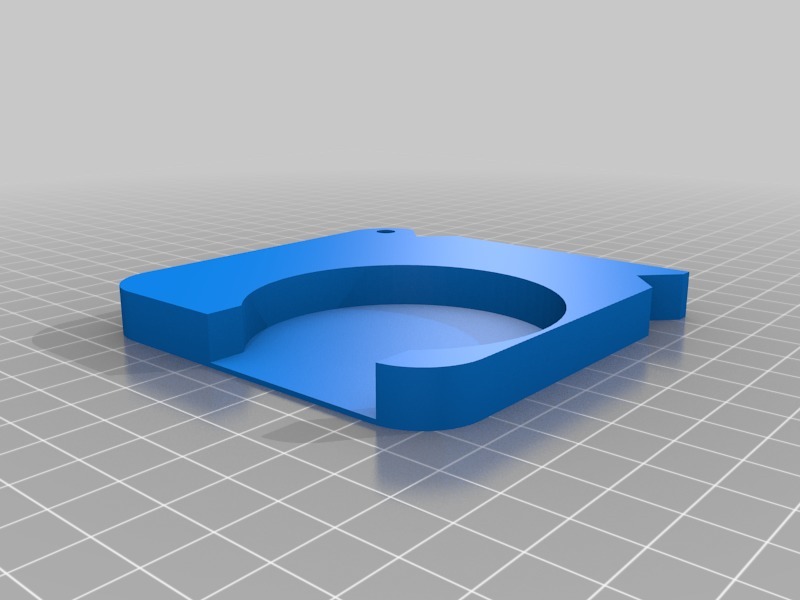

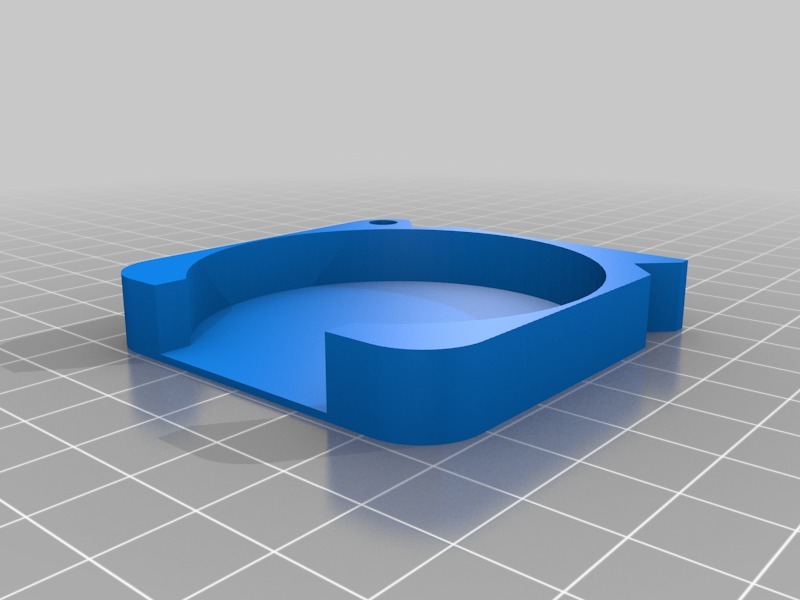

"i90-70.stl" (đây là kích thước phù hợp nhất cho kính lọc của bạn, xin đừng quên rằng bạn luôn cần thêm 1 hoặc 2 mm, nếu không nó sẽ quá chật)

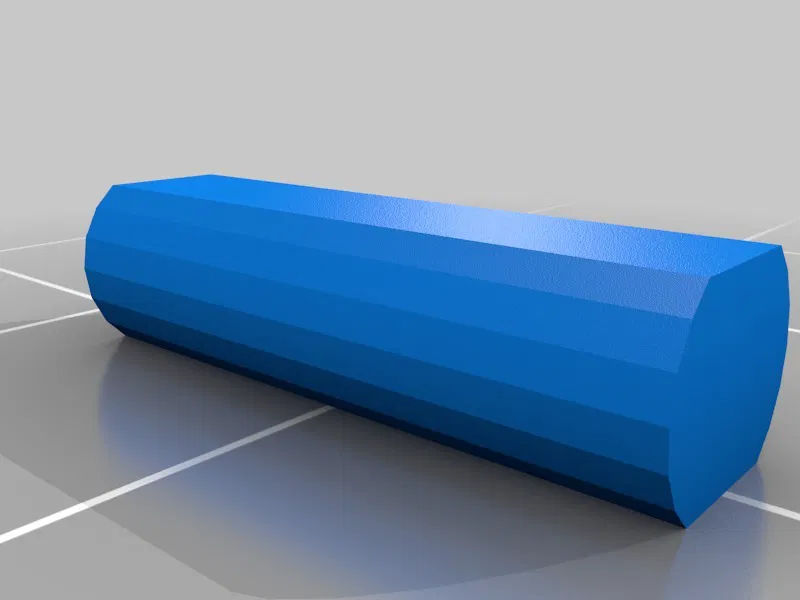

"splint.stl" (chốt trục cho hộp của bạn)

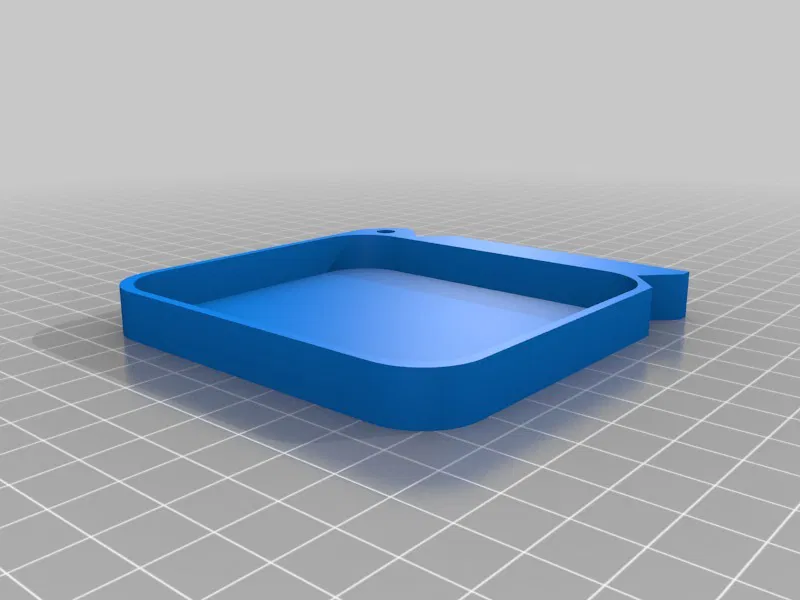

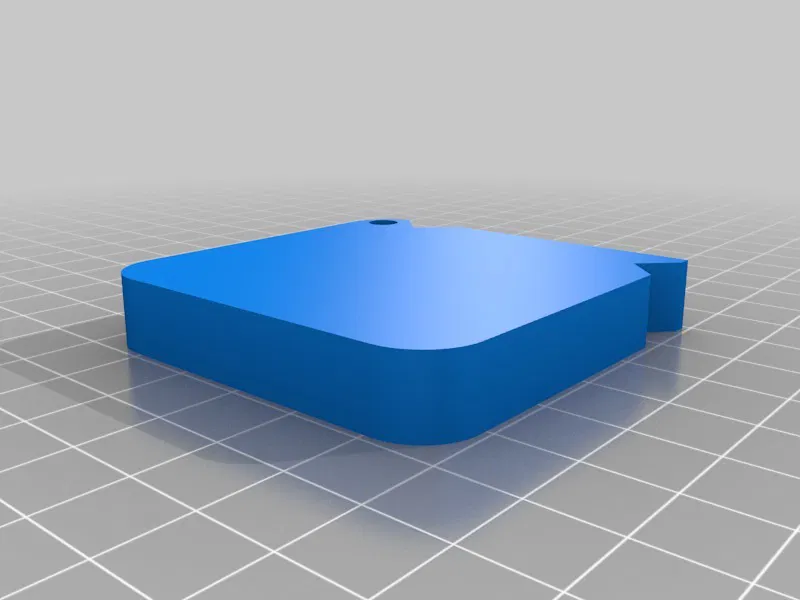

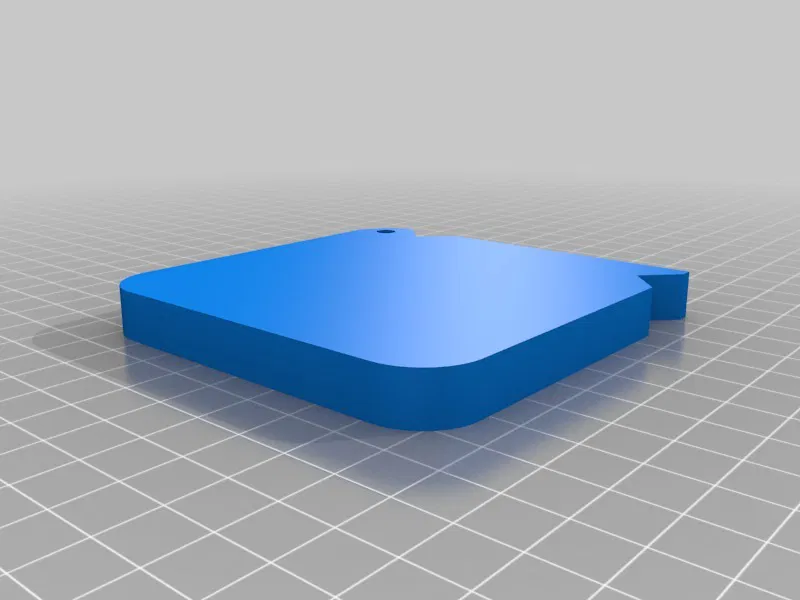

Ngoài ra còn có một tệp đặc biệt - "90-drawer.stl" - có thể dùng làm ngăn kéo đựng các bộ phận nhỏ cũng như tệp mẫu - "*-template.stl" - để bạn tự thiết kế ngăn kéo.

Ngoài ra, còn có bộ ngăn kéo đặc biệt với đường kính 60mm - được điều chỉnh đặc biệt cho các bộ lọc kính của ống kính Pentax Spotmatic đời cũ.

Cài đặt In

Máy in:

không có yêu cầu cụ thể

Rafts:

Không quan trọng

Supports:

Không

Sau khi in

Sau khi in cả ba bộ phận, hãy dùng búa để đóng chốt trục vào lỗ.
