Hộp Đựng Cuộn Dây Dyna Dry Box / Hộp Đựng Filament 4L

Mô tả tiếng Đức:

!!!CẬP NHẬT: Tôi đã thêm các giá đỡ và con lăn rộng hơn (+2mm/+5mm/+10mm) cho các thùng chứa rộng hơn, do đó có thể sử dụng các cuộn dây có chiều rộng lên tới 75mm!!!

Dry Box cho cuộn dây có đường kính 200mm và chiều rộng 65mm.

Giá đỡ cuộn dây tiêu chuẩn phù hợp với các hộp 4L trên Amazon đã được liên kết.

Nó được thiết kế lại hoàn toàn, tôi đã dựa trên các thiết kế khác nhau.

Giá đỡ cuộn + con lăn:

Các bộ phận này có thể được in mà không cần chỉnh sửa, chỗ lắp ổ bi có độ hở 0,2mm.

Chiều cao lớp = 0,2mm

Đầu nối sợi Filament M14x1,5-G1/8:

Đai ốc M14x1,5 +0,15mm bù lỗ

Ốc với G1/8 +0,05mm bù lỗ

Chiều cao lớp = 0,12mm

------------------------------------------------------------------

Mô tả tiếng Anh:

!!!UPDATE: I have added wider holders and rolls (+2mm/+5mm/+10mm) for wider containers, so spools up to a width of 75mm are possible!!!

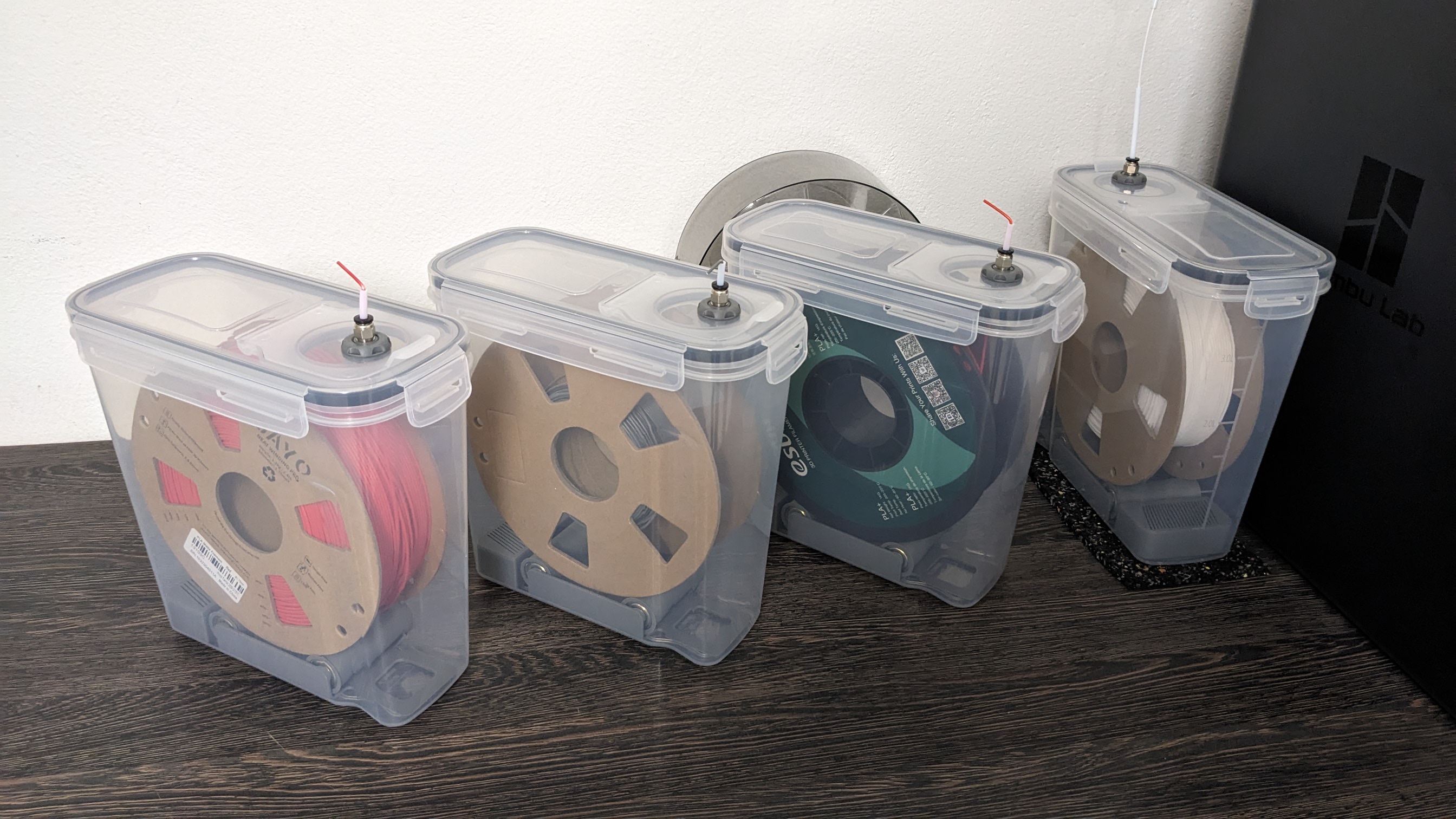

Dry box for spools with a diameter of 200mm and a width of 65mm.

The default roll holder fits into the linked 4L container from Amazon.

It is completely new designed, I based it on different designs.

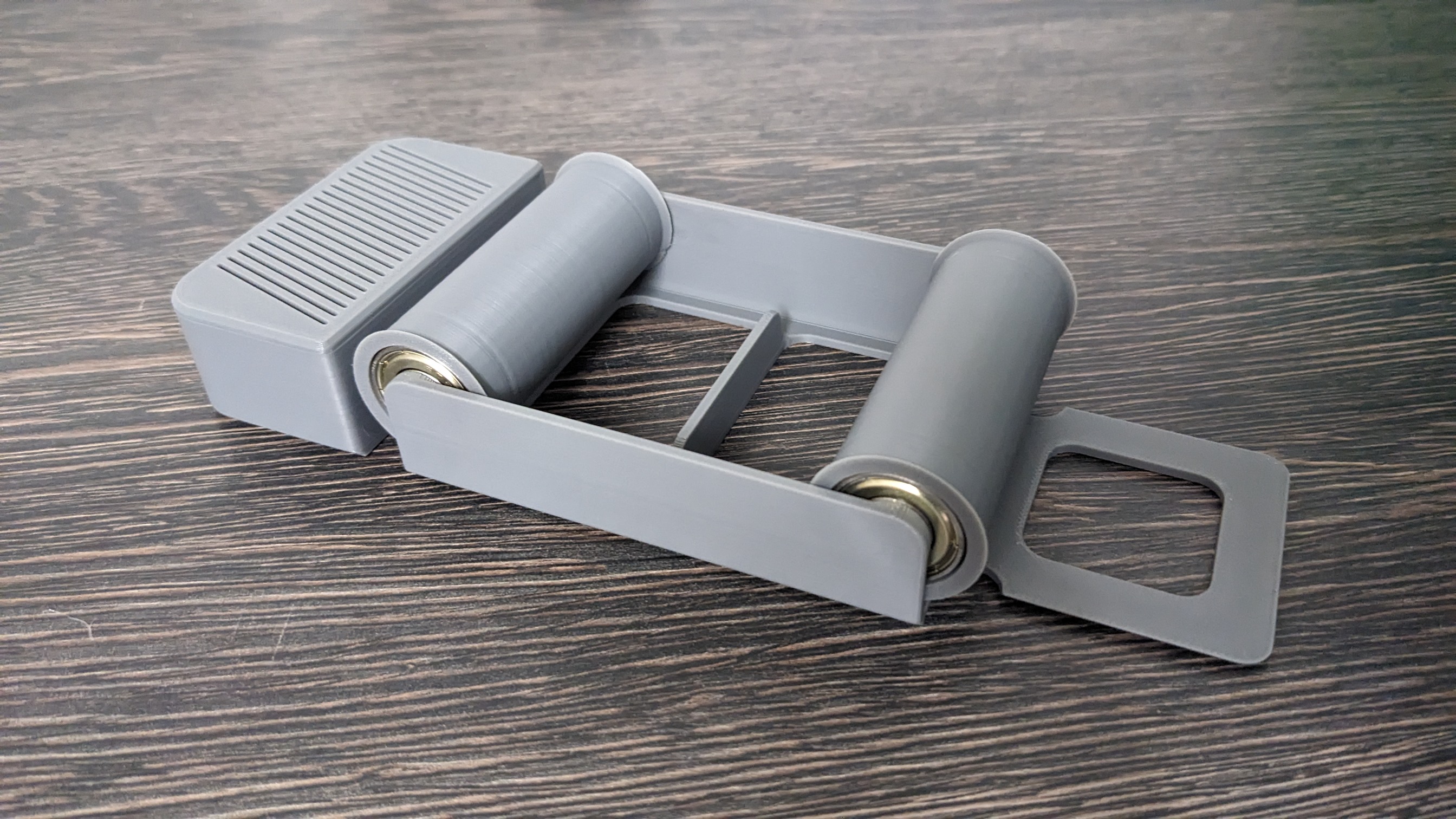

Roll holder + rolls:

These parts can be printed without corrections, the bearing seats have 0.2mm play.

Layer height = 0.2mm

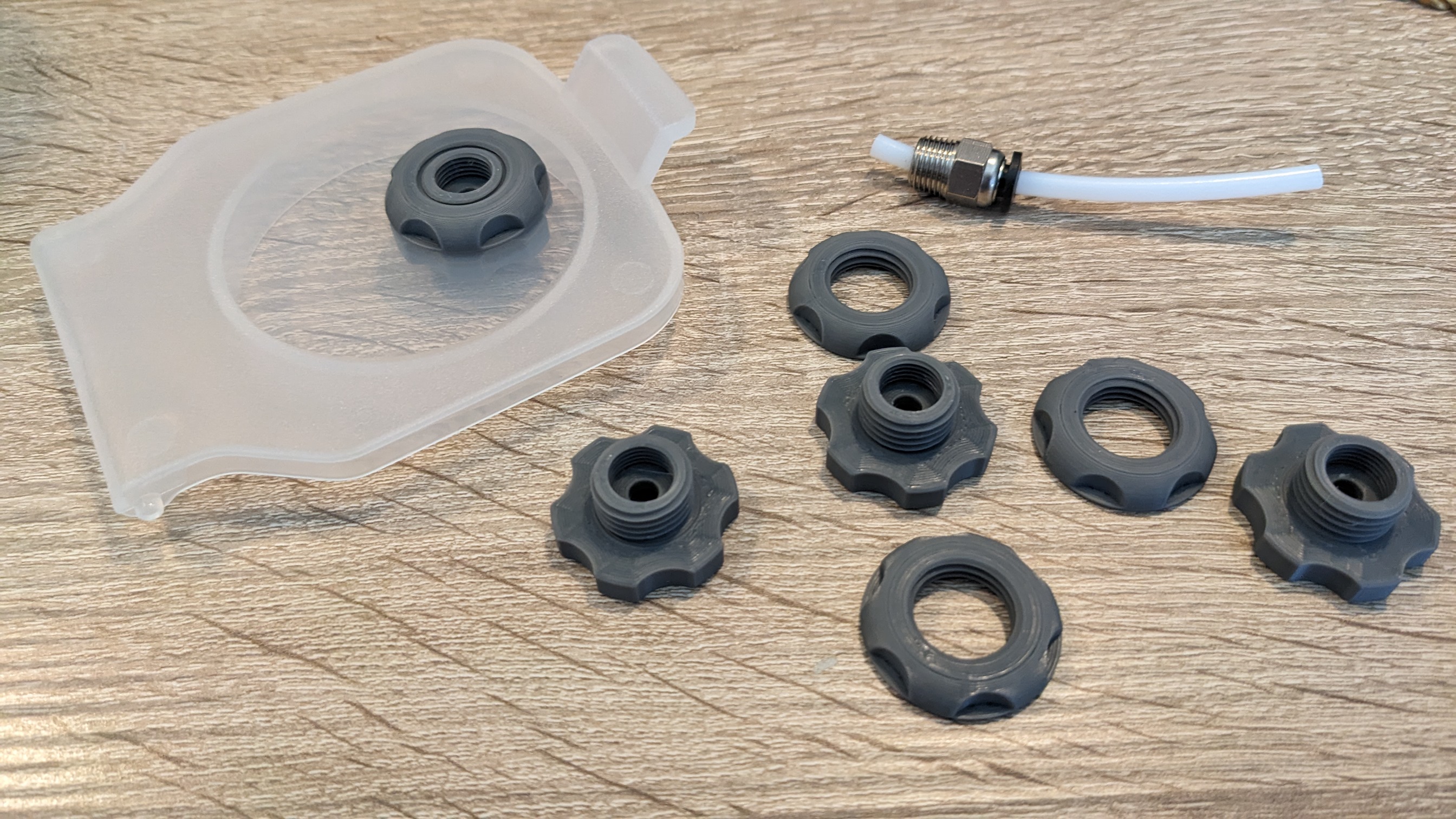

Filament feedthrough M14x1.5-G1/8:

Nut M14x1.5 +0.15mm hole compensation

Screw with G1/8 +0.05mm hole compensation

Layer height = 0.12mm

------------------------------------------------------------------

Behälter/Box 4L: https://www.amazon.de/dp/B08CKB2B12?ref=ppx_yo2ov_dt_b_product_details&th=1

Kugellager/Bearing 608ZZ: https://www.amazon.de/dp/B08JLXN2BN?psc=1&ref=ppx_yo2ov_dt_b_product_details

Fittings PC4-M10 (G1/8): https://www.amazon.de/dp/B07SKX5P9P?ref=ppx_yo2ov_dt_b_product_details&th=1
