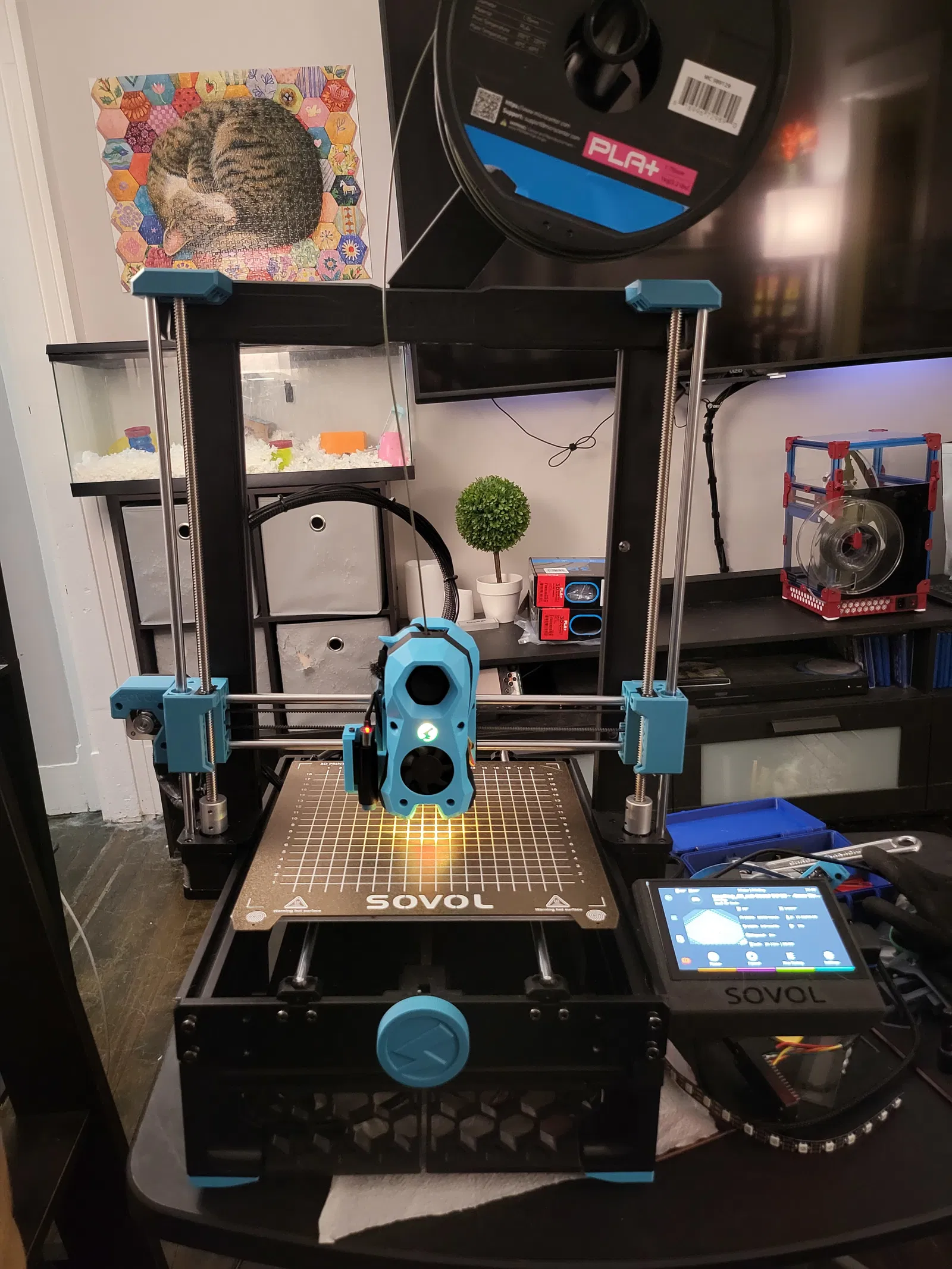

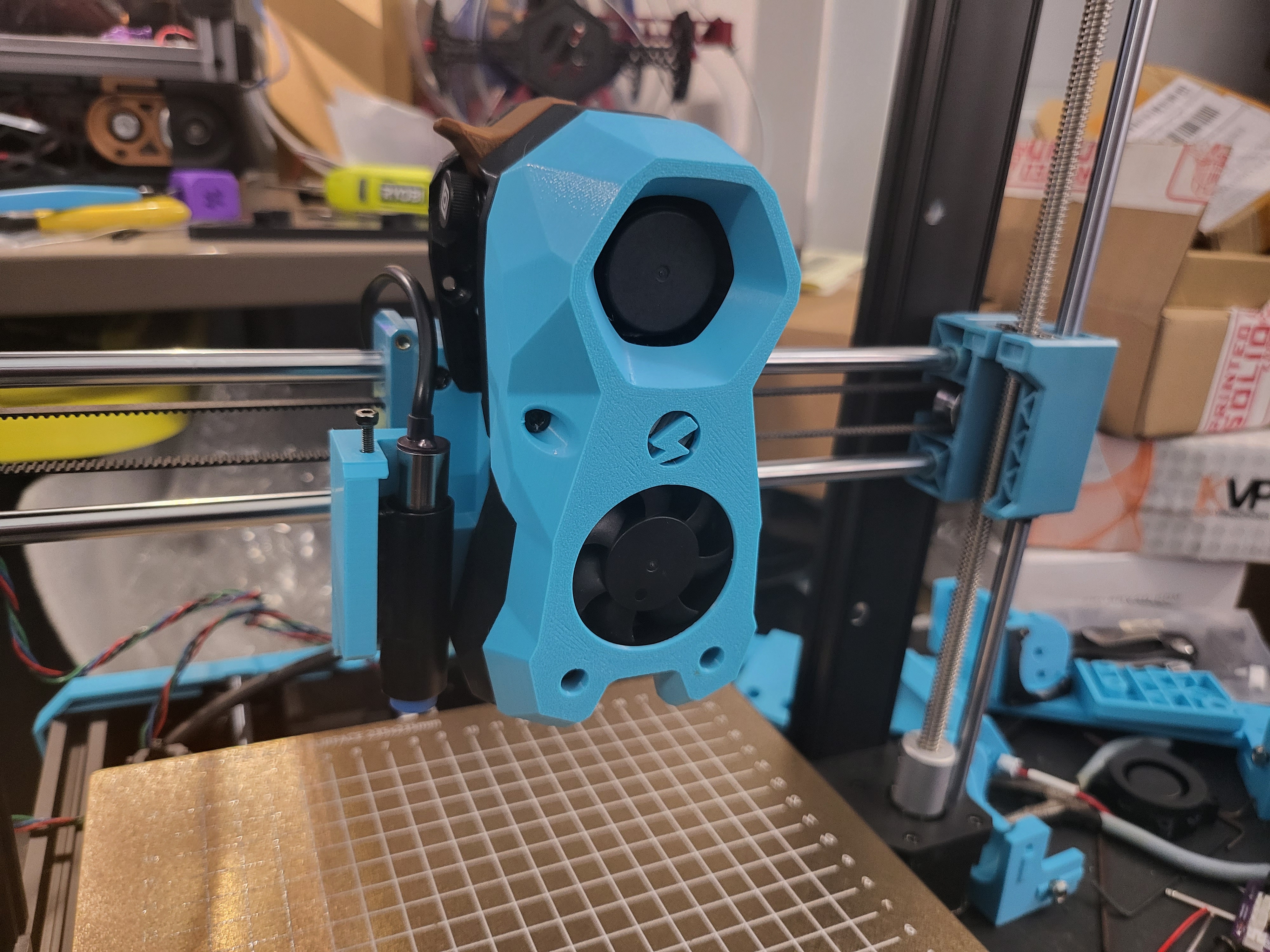

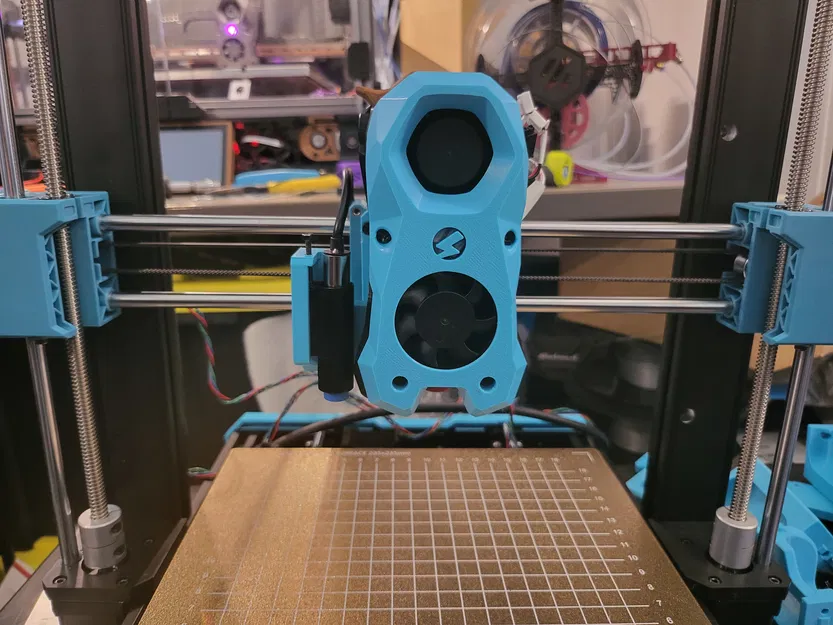

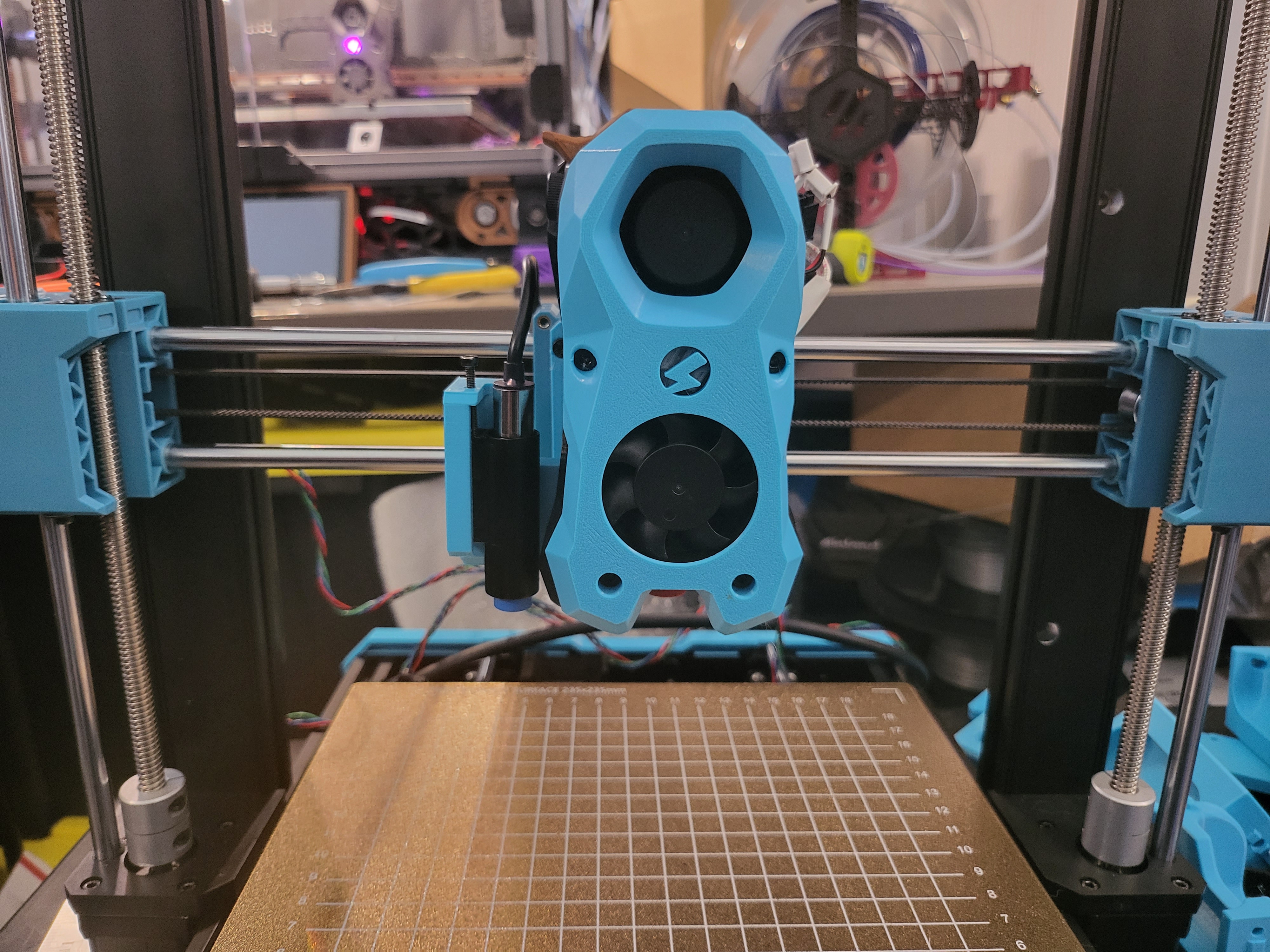

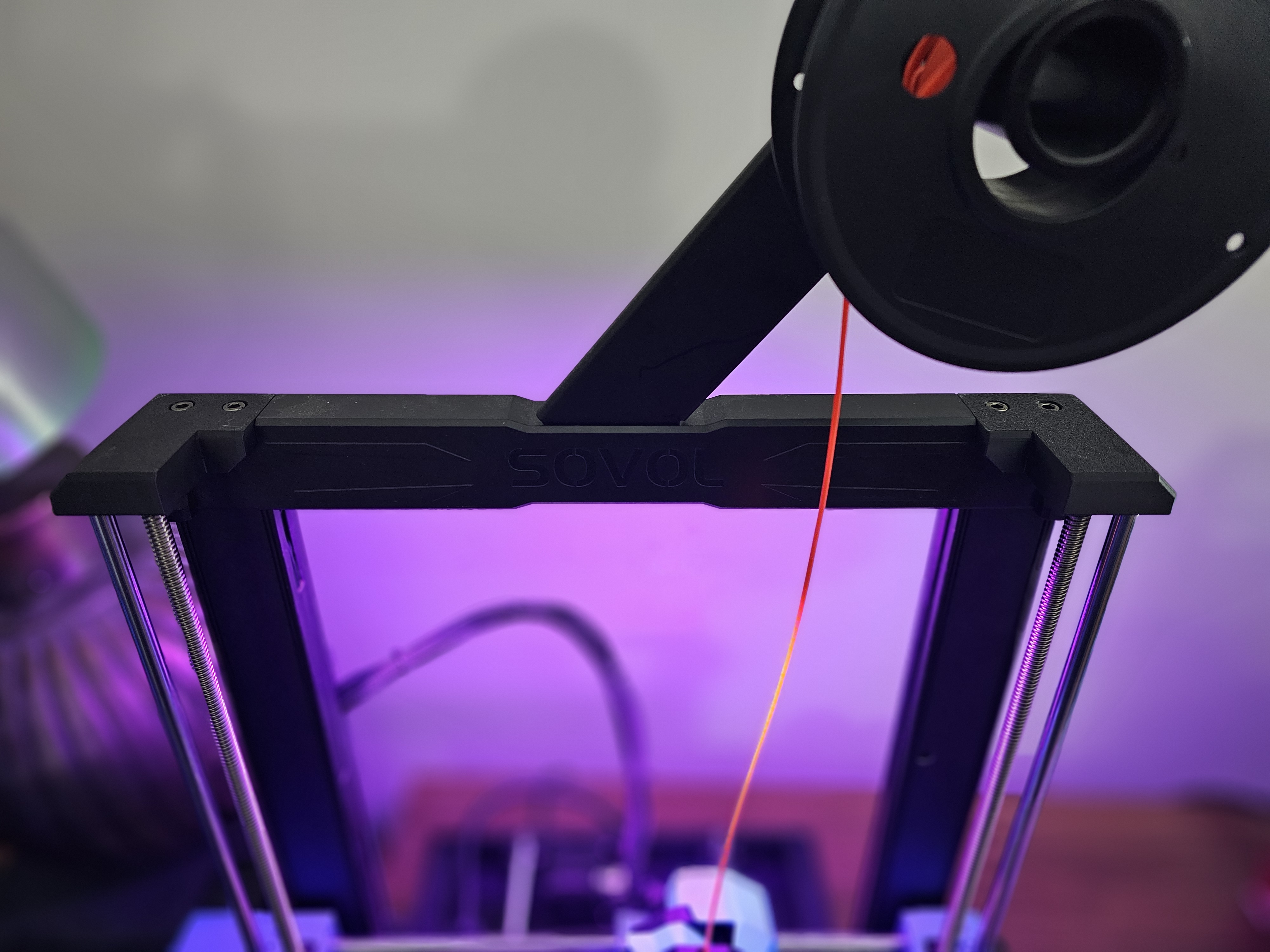

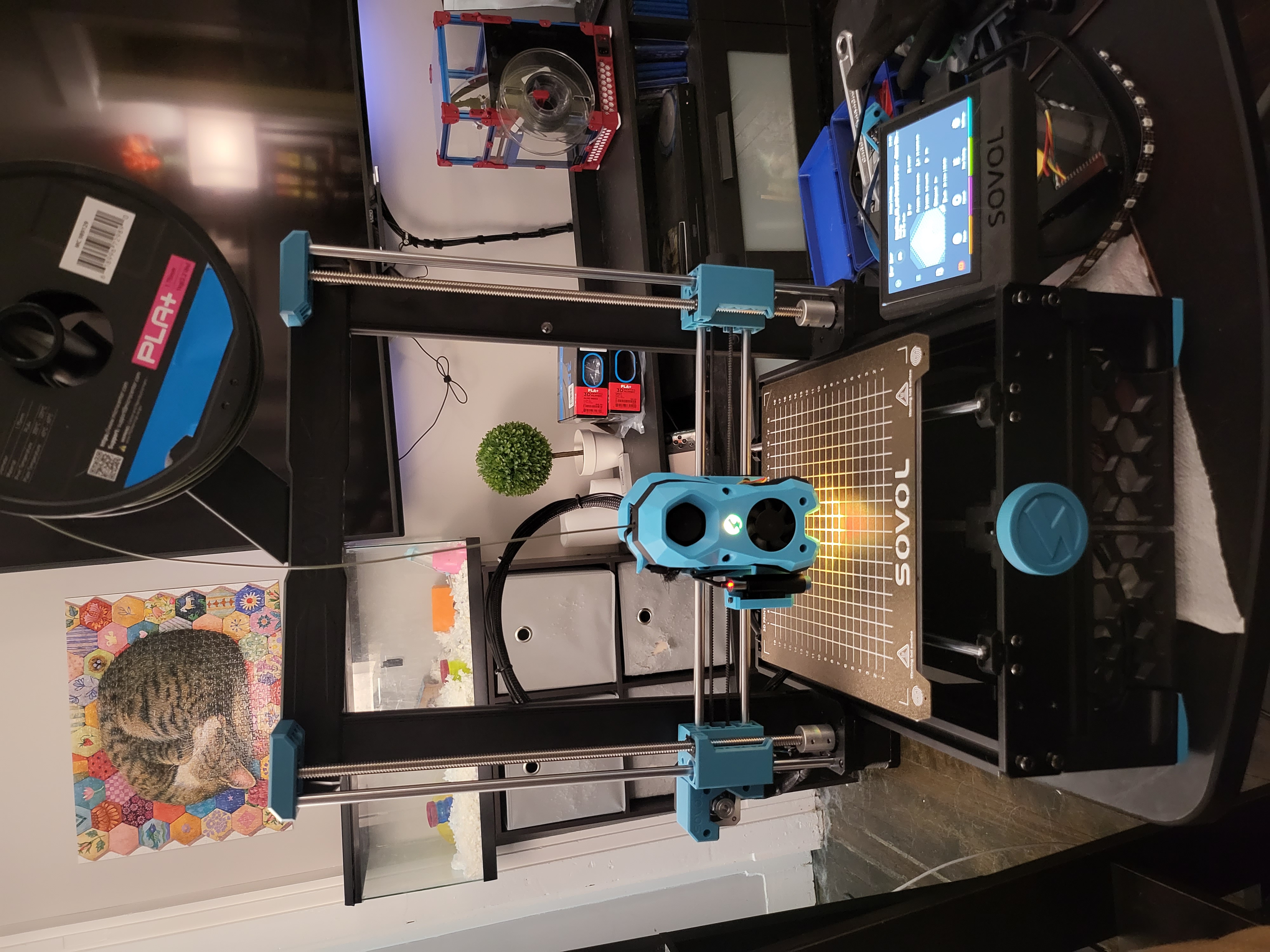

Mod Sovol Sv06 Voron Stealthburner *hỗ trợ đầu dò cảm ứng và eddy

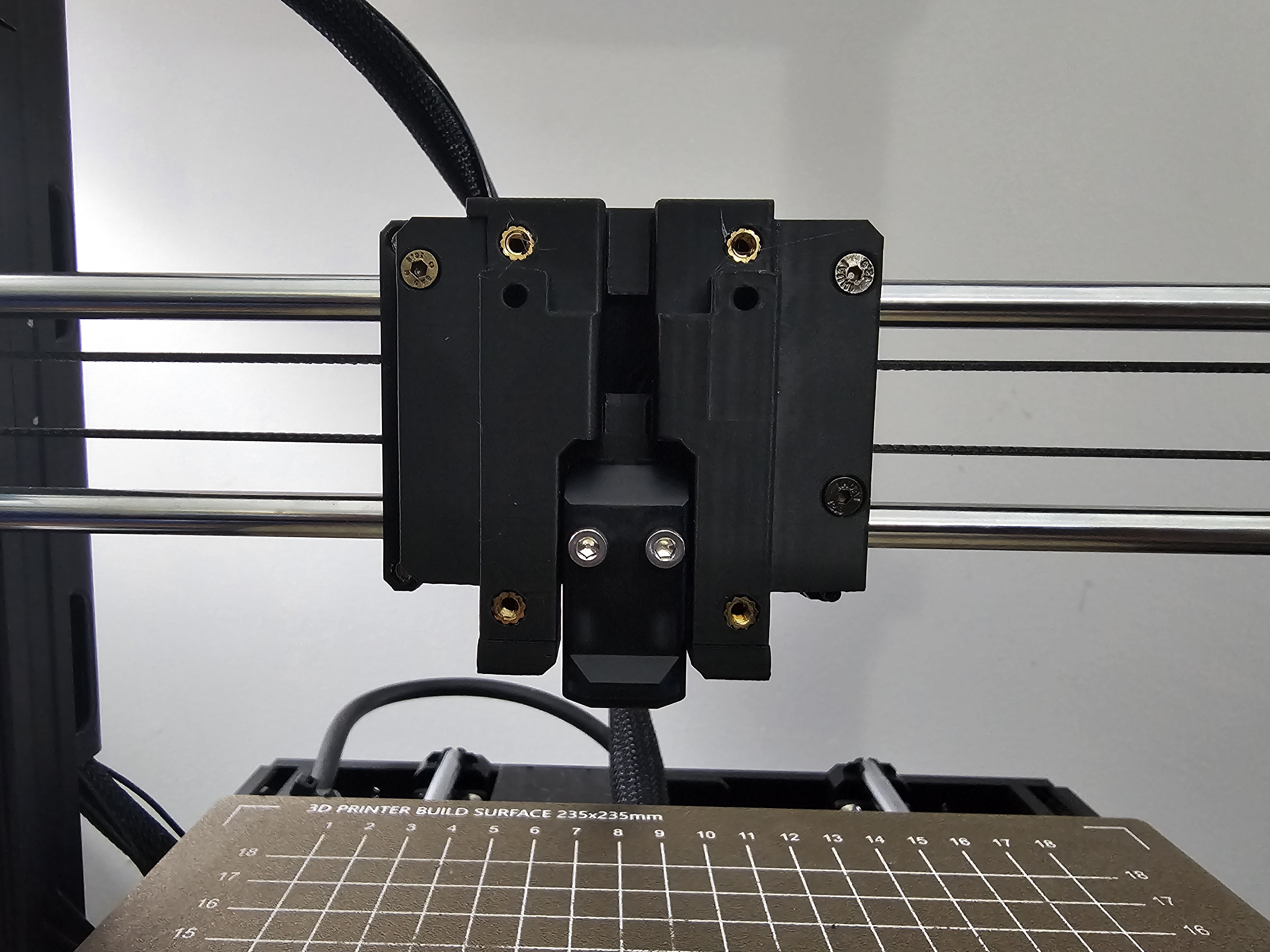

Tôi đã lấy mô hình gắn nóng (hotend mount) của nhà sản xuất và thiết kế lại để lắp các giá đỡ bên trái và bên phải của Voron Clockwork 2 trên thanh X. Vì SV06 có đầu dò (probe) riêng và sử dụng tính năng cảm biến không chạm để định vị (sensorless homing), tôi đã loại bỏ các chi tiết không cần thiết cho dây đai, giá đỡ đầu dò, v.v. Đã đơn giản hóa giá đỡ vì nó vốn dĩ là một vị trí gắn theo khối dạng module. Bạn có thể sử dụng đầu phun Stealburner tiêu chuẩn hoặc đã được sửa đổi, chúng sẽ bắt vít vào dễ dàng, bao gồm cả ốc định vị đầu nóng. Bạn cần 4 ốc định nhiệt (heatset inserts) tiêu chuẩn để gắn thông thường và hai ốc M3x8 cho ốc định vị.

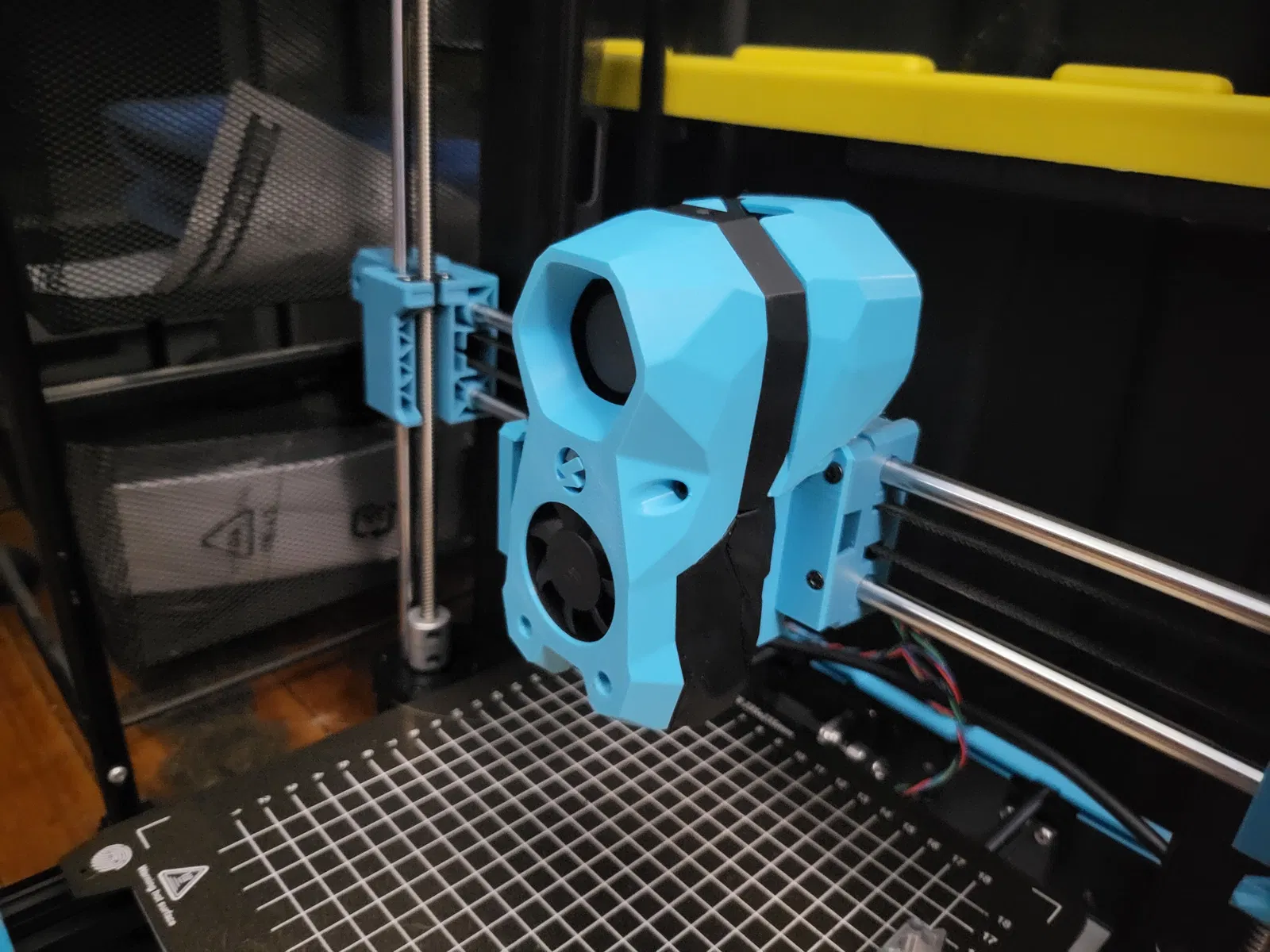

Tôi cũng đã sửa đổi giá đỡ ADXL 19mm và lắp vừa với giá đỡ đầu dò tiêu chuẩn, cho phép di chuyển trục X trong khi vẫn đủ gần vòi phun để giữ sai số cho việc định vị. Tôi cũng đảm bảo rằng Stealthburner không chạm vào thanh dẫn hướng phía trên và có thể tiếp cận tất cả các khu vực có thể in trên bàn. Bạn sẽ cần thay đổi một số cài đặt cấu hình cho sai số, nhưng nó rất nhỏ.

NẾU bạn giống tôi, bạn đã chuyển sang Klipper, có bộ dây cáp phù hợp để chạy đến bảng mạch phụ (breakout pcb) cho việc lắp SB. Giá đỡ sẽ loại bỏ PCB gốc, vì vậy nếu bạn muốn tự làm khó mình với các kết nối hiện có và các đầu nối jst nhỏ, cứ tự nhiên lol.

Tôi cũng đã bao gồm các tệp step cùng với các tệp stl. (lưu ý logo sovol ở phía trước đèn neopixel trung tâm! Tại sao lại có bản sửa đổi này? Vì tôi có thể =) Tôi thích có thể thay đổi đầu nóng cho Rapido HF, Revo Voron, hoặc bất cứ thứ gì tôi có thể in các bộ phận đầu nóng cho....

Vì vậy, hãy nhanh tay in Vorendersolvwire của riêng bạn ngay hôm nay lol

p.s. Nhân tiện, tại sao tôi lại dập nổi e3d lên bản in là tên tài khoản chơi game và tên Discord của tôi là Eclypse3d =)

[cập nhật]

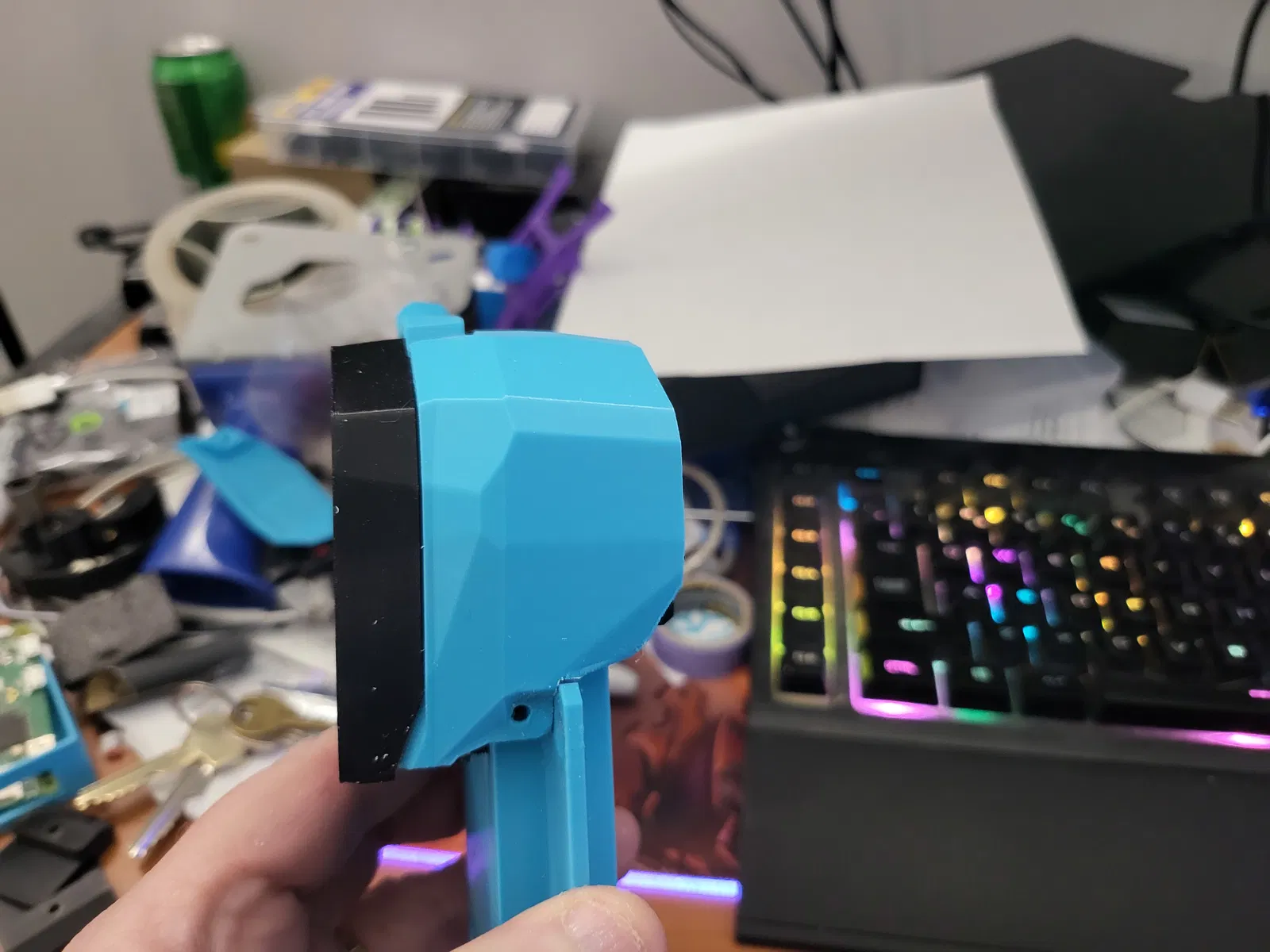

Tôi đã thêm cửa che cáp được sửa đổi để không chạm vào giá đỡ, lưu ý bạn có thể cần in theo hướng thông thường nhưng có thể phải thêm bộ phận hỗ trợ vì phần bị loại bỏ cần để hở giá đỡ là một phần nhô ra 90 độ. Nếu có, bạn có thể sẽ cần chà nhám đi 0,5mm vật liệu nếu vật liệu hỗ trợ không bong ra sạch sẽ. Lưu ý đây là bản sửa đổi của Cameron từ LDO, nó là một cửa che cáp hơi lớn hơn, mở hơn, được thiết kế để hở bảng mạch phụ đầu phun afterburner được sử dụng trong một số bản dựng SB. Tôi sử dụng nó cho tất cả các thiết lập stealthburner của mình vì tôi thích thêm khoảng 2mm không gian để dây không bị kẹt chặt. =)

[cập nhật 13/05/24]

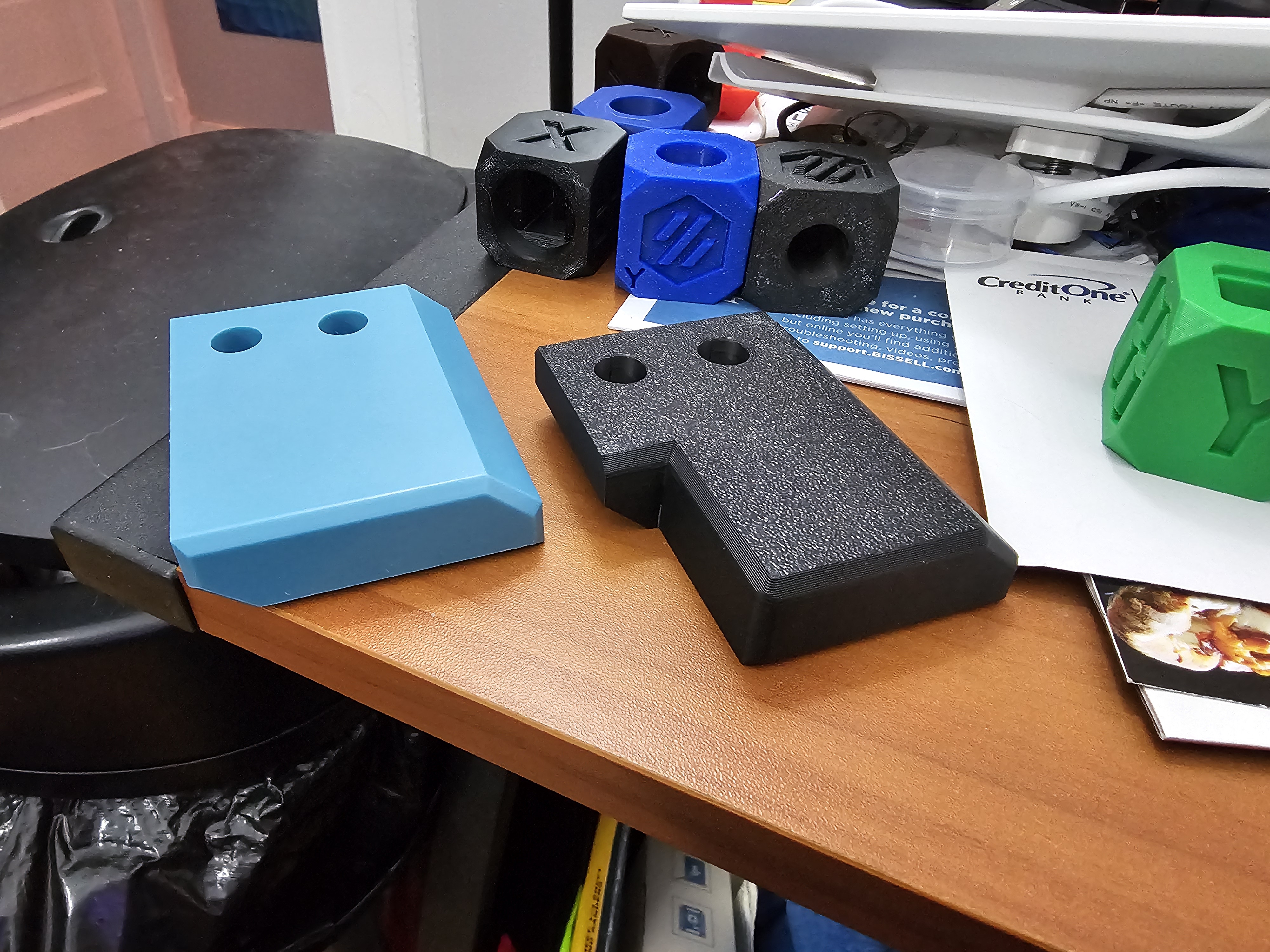

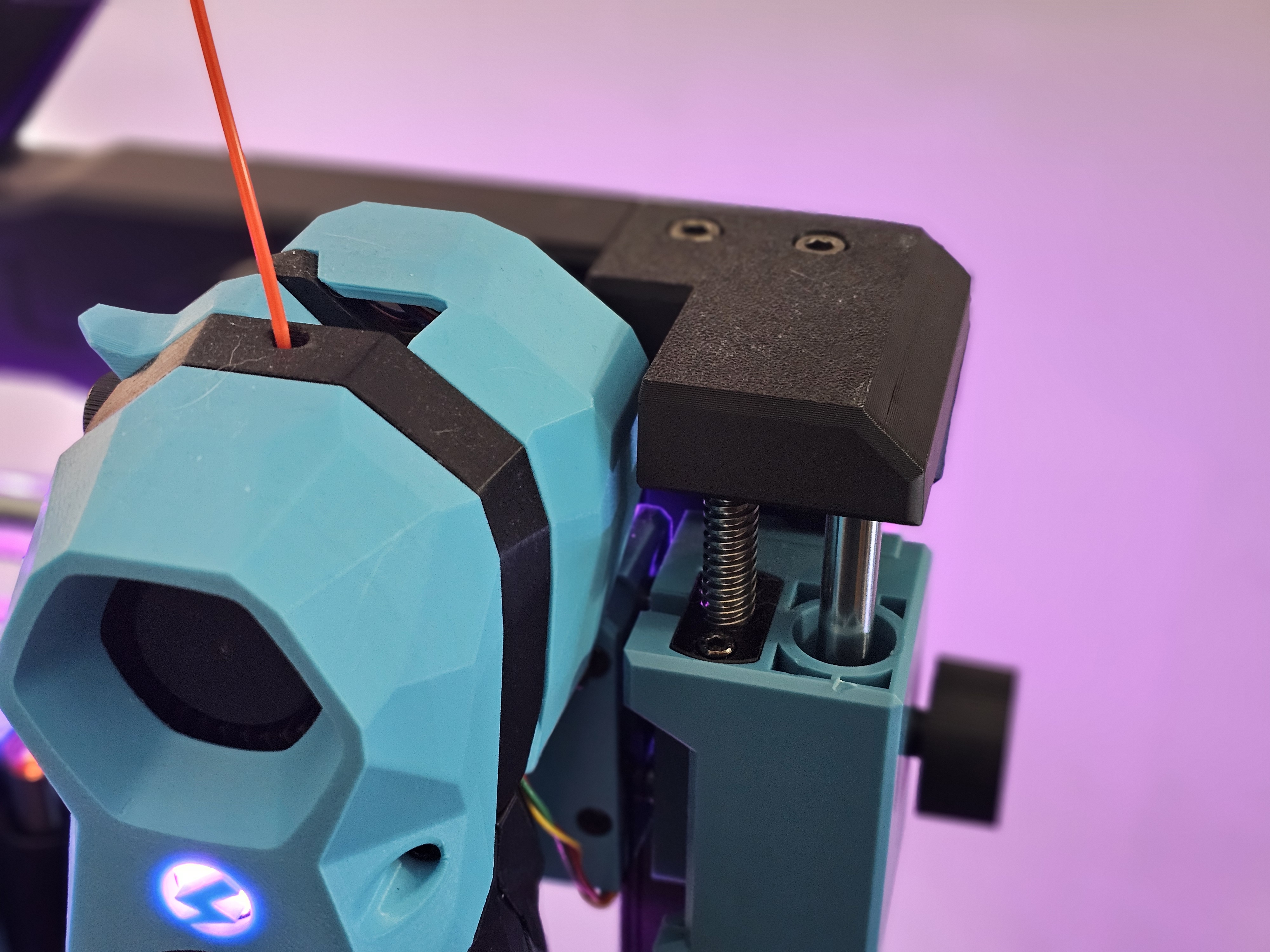

Đã thêm bản in lại khối Z từ khối thanh dẫn hướng Z trên thanh dẫn hướng để có thêm khoảng trống tối đa cho thanh dẫn hướng. Bạn có thể đặt trên bàn in, và thay đổi kích thước cho phù hợp với kích thước của bạn, các loại sợi khác nhau sẽ co lại, v.v. Kích thước tiêu chuẩn khoảng 55,5mmx69,5mmx16,5mm. Tôi đã chỉnh sửa tệp .stl từ Sovol, tệp này dựa trên tệp step của bộ phận đúc. Tôi không cần tạo khối bên trái cho SV06 của mình vì SB không chạm vào phía đó. Nếu bạn muốn khớp và có khoảng trống tối đa, bạn có thể phản chiếu bản in trên bàn cuối cùng trước khi in. Chúng giống hệt nhau ở cả hai bên. 4 lớp vỏ, 5 lớp trên và dưới, chiều cao lớp 0,02, độền đầy 40%

*Lưu ý: điều này chỉ dành cho SV06. Bạn có thể tự do sửa đổi nó cho các mẫu khác như SV06+ v.v. Thanh dẫn hướng tuyến tính có thể hơi chặt khi lắp vào bộ phận mới khi bạn thu nhỏ nó lại để vừa, bạn có thể khắc phục điều đó bằng cách thêm 0,25mm vào một trong các kích thước được liệt kê ở trên, ví dụ: làm cho chiều dài là 69,75mm thay vì 69,5mm và giữ nguyên tỷ lệ đồng nhất được chọn hoặc bạn sẽ làm hỏng các kích thước còn lại và nó sẽ không vừa vào vị trí của nó. Có thể chấp nhận sai số 0,25mm, bạn muốn thanh dẫn hướng không di chuyển nên không quá lỏng.

[cập nhật 15/05/24]

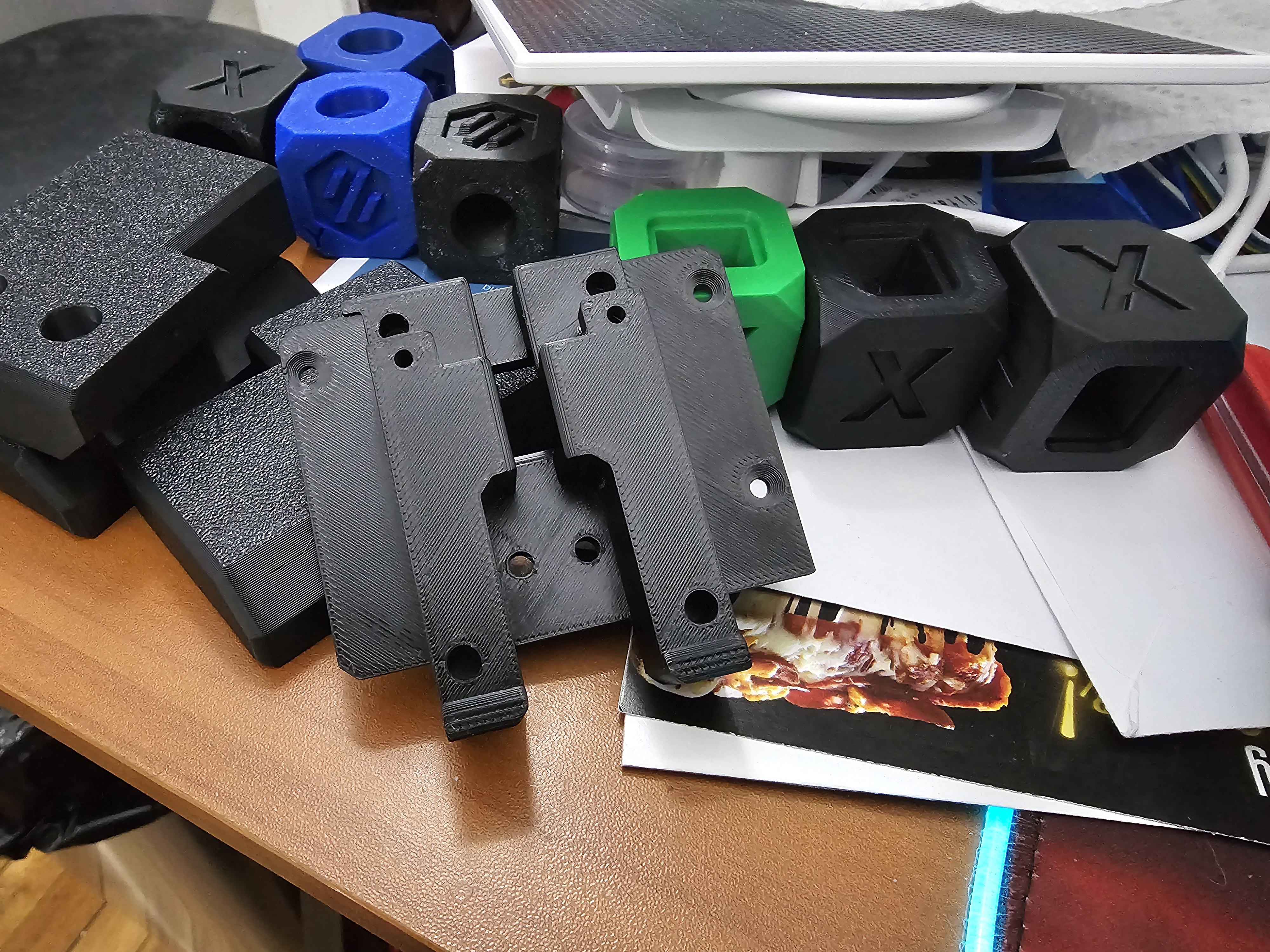

Đã thêm ảnh về bản cập nhật mô hình sắp tới cho khối gắn. Ngày mai tôi sẽ nhận được đầu dò dòng eddy Btt và sẽ kiểm tra vị trí lắp của nó, v.v. Tôi cũng sẽ bao gồm các mục .cfg cần thiết trong cấu hình klipper. Nếu nó chính xác như đầu dò beacon của tôi trên máy Trident, đó sẽ là một bước tiến lớn so với đầu dò cảm ứng tiêu chuẩn.

[cập nhật] phiên bản thứ 3, giá đỡ mới hỗ trợ đầu dò định dạng Omron. Đầu dò Eddy từ btt lắp vừa vặn và ở bộ lỗ cuối cùng cách bàn 2-3mm. Sẽ hoạt động tốt. Để đầu dò hoạt động, nắp trượt là mặt mà đầu nóng và bảng mạch được bắt vít vào phải được sửa đổi hoặc thiết kế lại để loại bỏ một tab nhỏ 15mm ở giữa dưới của mô hình. Tôi tin rằng tab đó là loại định vị cho giá đỡ PCB gốc được lắp bên trong phía sau đầu nóng gốc. Nó thực sự không cần thiết, nó chỉ là việc nghĩ quá nhiều về một tab mà bạn thực sự không cần vì bạn có các ốc định nhiệt để vặn vào. Nó có lẽ là để giúp sản xuất dễ dàng hơn cho tốc độ lắp ráp. Nếu bạn không quan tâm đến nó, bạn có thể dùng dremel để loại bỏ nó, hoặc như tôi đã làm (sẽ bao gồm tệp stl) tôi chỉ loại bỏ mô hình đó. Từ tệp Step, nó là một bộ phận riêng biệt nên việc loại bỏ nó khá dễ dàng.

[cập nhật ngày 19/05/24]

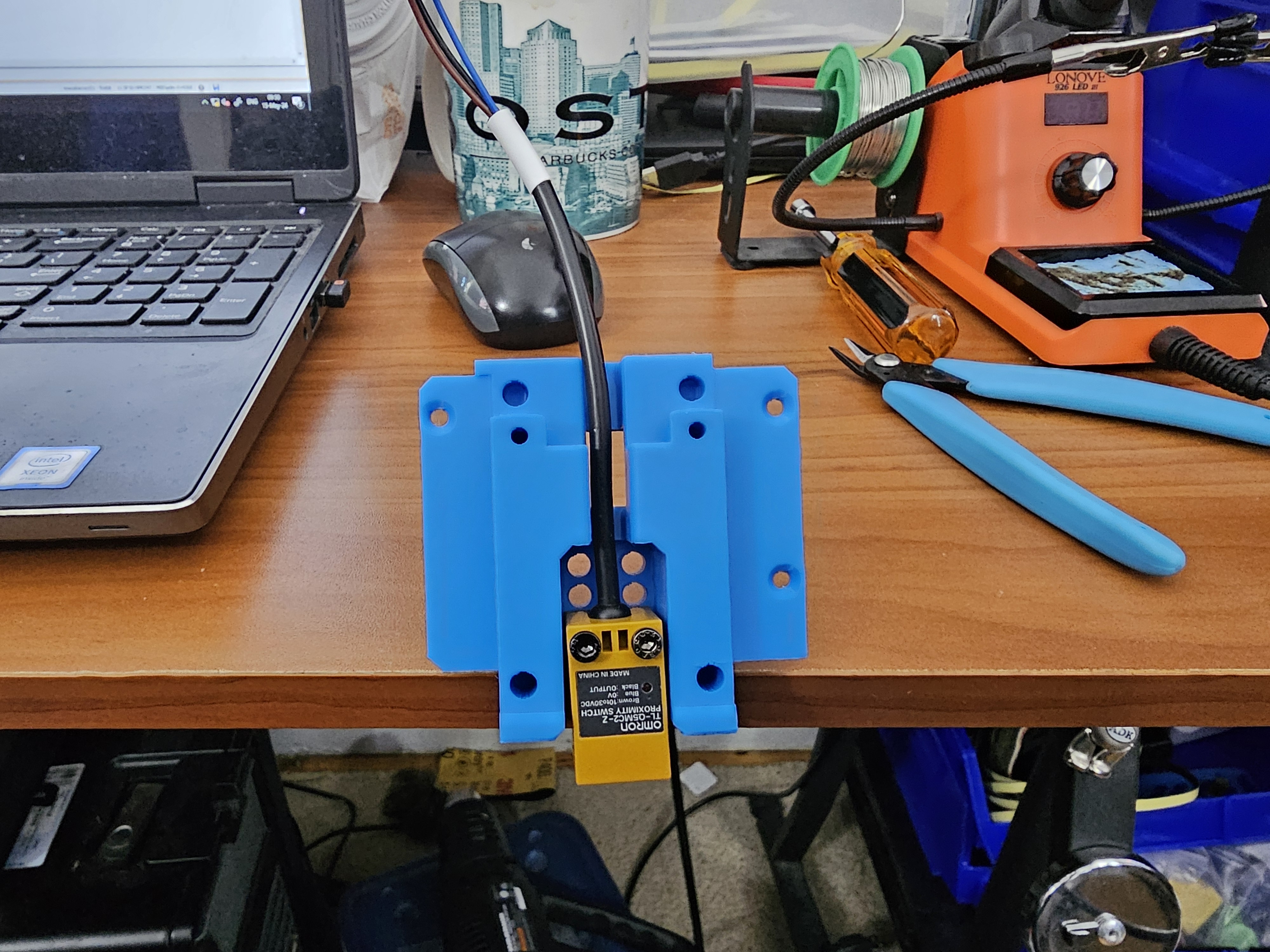

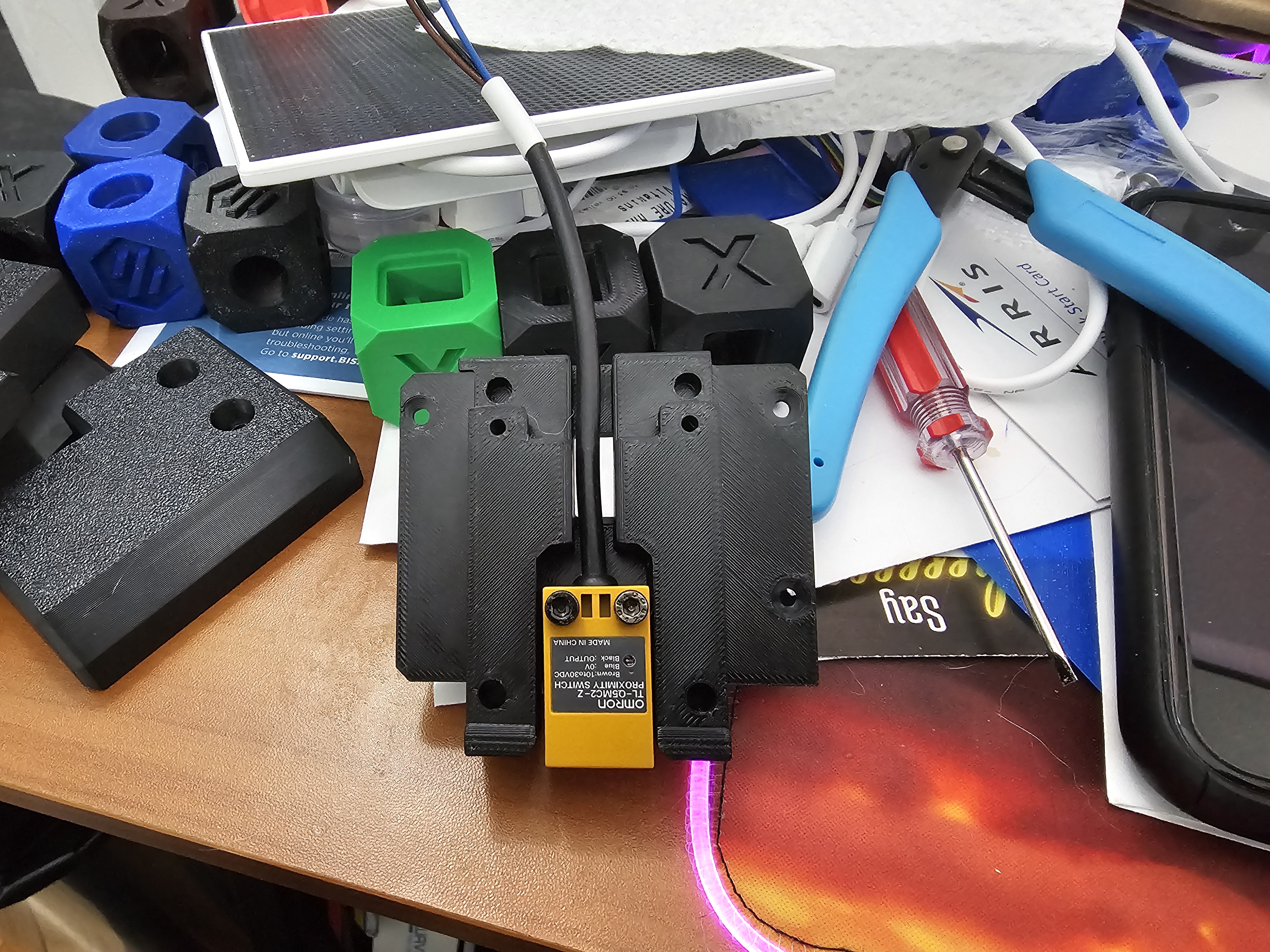

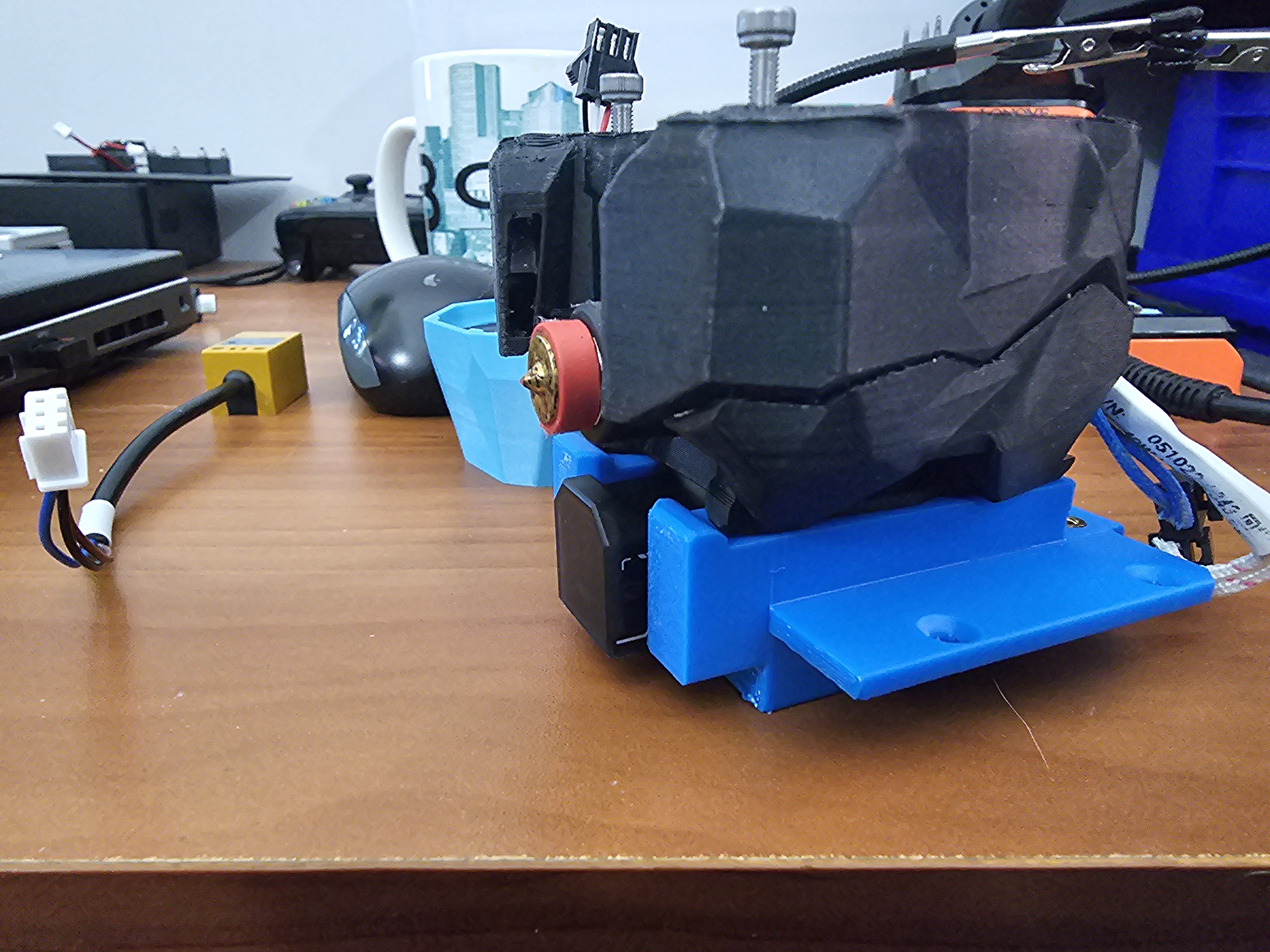

Đã thêm các tệp STL và Step cho tấm gắn được cập nhật với hỗ trợ đầu dò kiểu Omron với hai vị trí gắn. Tôi đã không làm các lỗ trượt như Voron tiêu chuẩn, vì có không gian hạn chế trong giá đỡ thanh dẫn hướng cho phần cứng gắn thêm (như giá đỡ SB của Voron có thanh ngang với hai ốc định nhiệt và một rãnh ở mặt sau giá đỡ, không thể làm điều đó với SV06 vì nó sẽ có nghĩa là bạn phải đẩy đầu dò về phía trước, điều này ngăn việc lắp giá đỡ đầu nóng SB sát vào, và bạn không muốn di chuyển nó ra xa thanh dẫn hướng để hoạt động, vì bạn thay đổi khu vực in của mình, và không tốt khi di chuyển trọng lượng ra xa thanh dẫn hướng).

Tôi đã thêm giá đỡ đầu nóng thực tế (stealthburner_printhead_revo_voron_rear_cw2_with_cutout) cho lockwork 2 và revo voron, nó thêm một vết cắt 3mm ở phía giá đỡ để hở các ốc SHCS gắn đầu dò.
