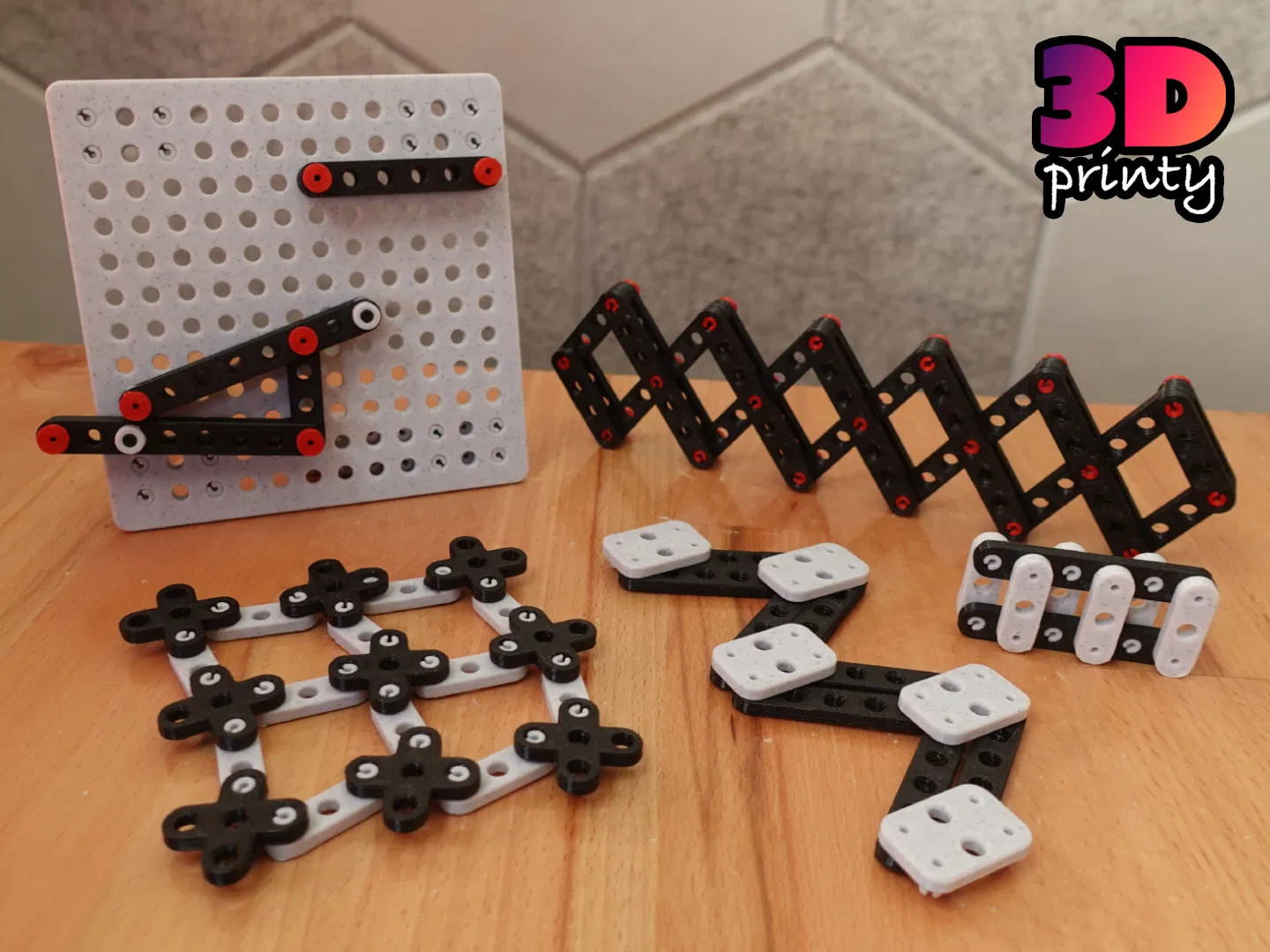

Bộ Lắp Ráp Cơ Cấu Liên Kết

Xây dựng và Kiểm tra Cơ cấu Liên kết!

https://youtu.be/XNc5yY-JzWQ

Các Bộ Phận

• Thanh Nối (Links) - Bộ phận chính của một cơ cấu liên kết
• Chốt (Pins) - Dùng để kết nối các thanh nối
• Đế (Base) - Hữu ích để thiết lập các điểm cố định trong cơ cấu
• Tấm (Plates) - Kết nối nhiều đế với nhau hoặc nâng cao các phần của cơ cấu
• Ống Đệm (Spacers) - Thêm khoảng trống theo chiều dọc giữa các cơ cấu
• Nắp Vặn (Bolt cap) - Nắp cho bu lông đầu trụ M2

Bộ Phận Tùy Chỉnh

Dùng các tệp mẫu STEP và Fusion360 đi kèm để tạo bộ phận tùy chỉnh và chiều dài thanh nối của riêng bạn!

In

• Trước khi in hàng loạt các bộ phận nhỏ, hãy in thử vài thanh nối và chốt để đảm bảo chúng khớp với nhau tốt.
• In tất cả các thanh nối với ít nhất 3 lớp vỏ ngoài (perimeters) để tường ngoài và tường trong của mỗi lỗ kết hợp thành một khung vững chắc duy nhất.
• In tất cả thanh nối, đế và tấm ở tỷ lệ 100%. Nếu các bộ phận không khớp, chỉ cần điều chỉnh kích thước của chốt cho phù hợp.
• Để có thành lỗ chốt mịn hơn, hãy đặt đường nối (seam) thủ công ở thành bên trong của lỗ chốt.
• Nếu gặp vấn đề về độ bám dính, hãy thêm viền (brim).
• Đừng vội vàng khi in.
• Cẩn thận với hiệu ứng chân voi (elephant's foot). Bất kỳ sự bè ra nào ở đáy thanh nối sẽ làm các bộ phận không khớp.

Lắp Ráp

Phần này tùy thuộc vào bạn!

Tôi có thể bán bản sao của mô hình này không?

Được chứ! Dự án này được chia sẻ theo giấy phép Creative Commons - Ghi công.

Giấy phép này cho phép bán bản sao, nhưng bạn phải ghi công đầy đủ, như chi tiết trong giấy phép.

Vui lòng lưu ý rằng bất kỳ dự án nào khác được liên kết ở đây (bản phối lại hoặc dự án liên quan) có thể có giấy phép khác. Vui lòng tôn trọng các giấy phép đó.

Giấy phép này chỉ áp dụng cho các tệp mô hình (STL, 3MF, STEP, F3D) có trong dự án này. Nó không áp dụng cho ảnh, video, logo của tôi hoặc các đồ họa bổ sung khác được đính kèm hoặc hiển thị cùng với dự án này.

Văn Bản Ghi Công Đề Xuất

"Linkage Construction Kit" (https://3dprinty.xyz/project/83) được thiết kế bởi 3D Printy (https://3dprinty.xyz) và được chia sẻ theo giấy phép Creative Commons Attribution (CC BY 4.0) (https://creativecommons.org/licenses/by/4.0/).
