Giá đỡ đèn hậu Cateye cho yên Ergon

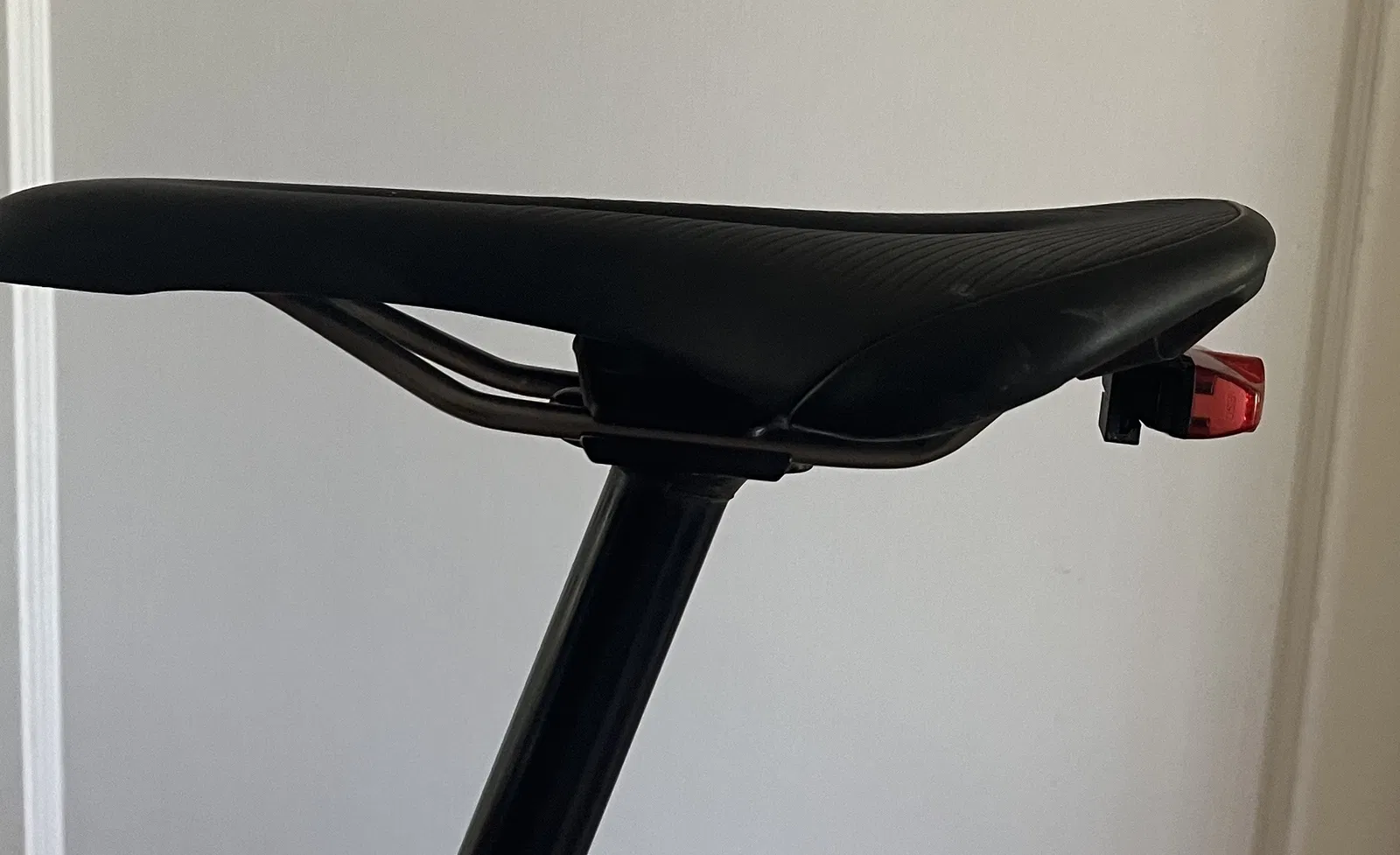

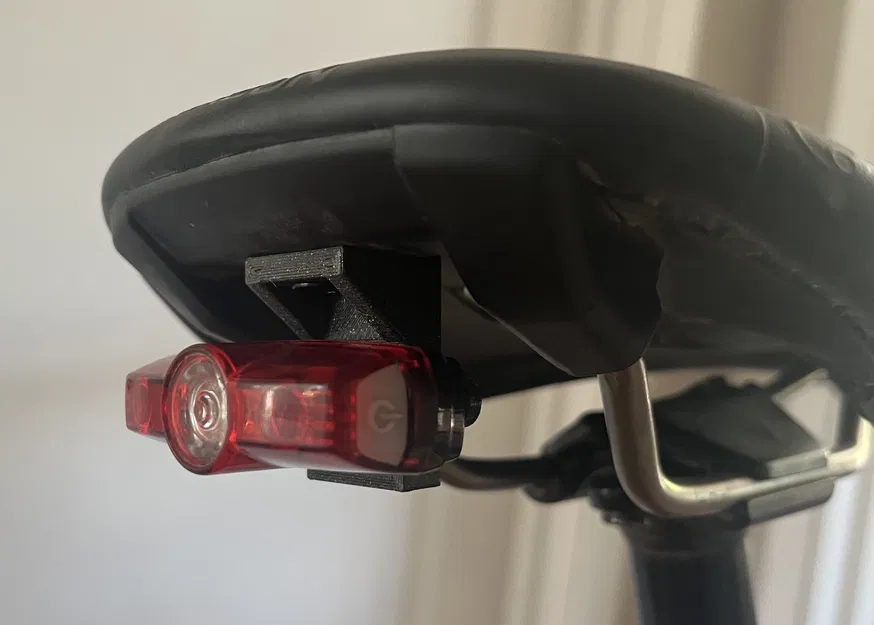

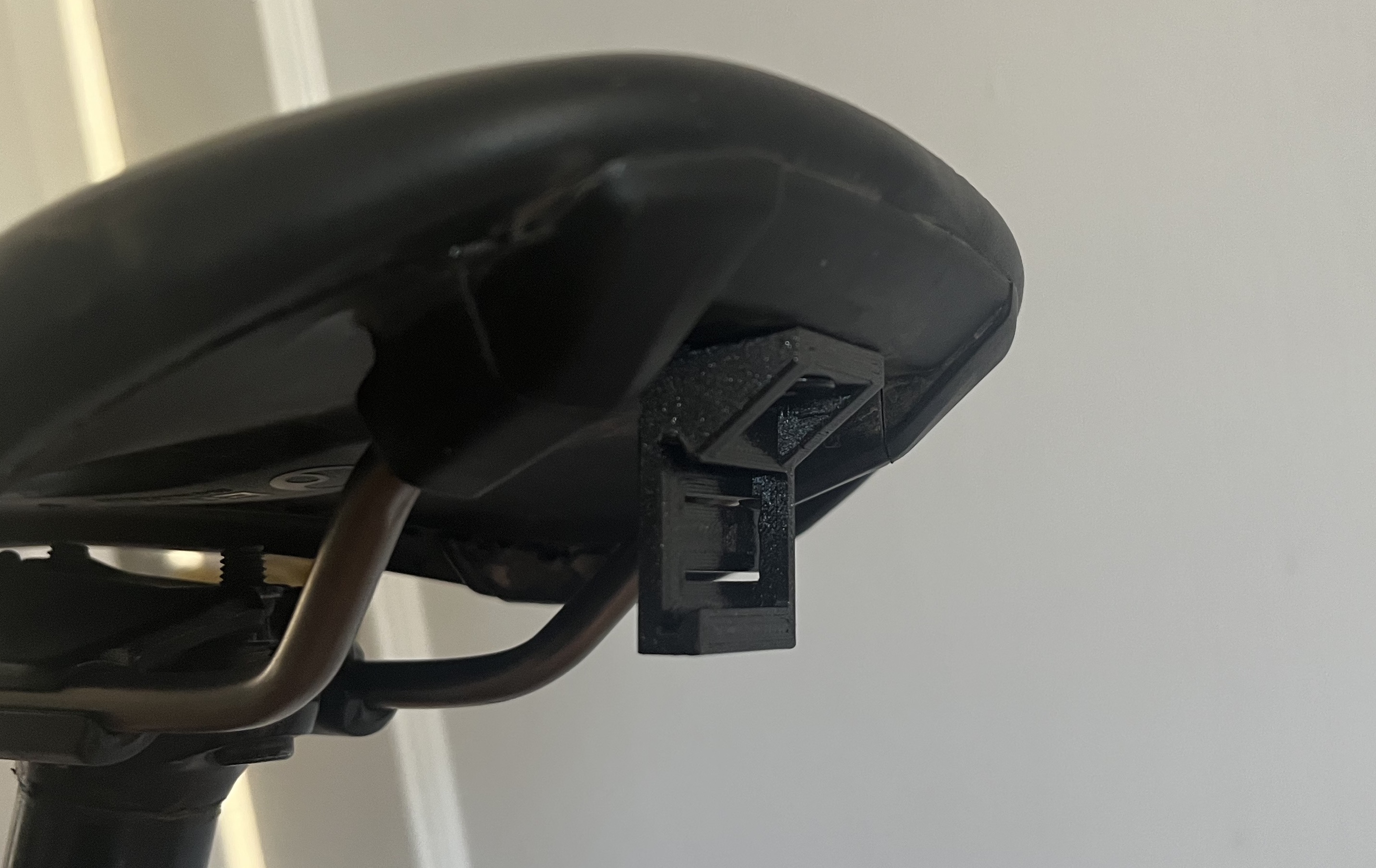

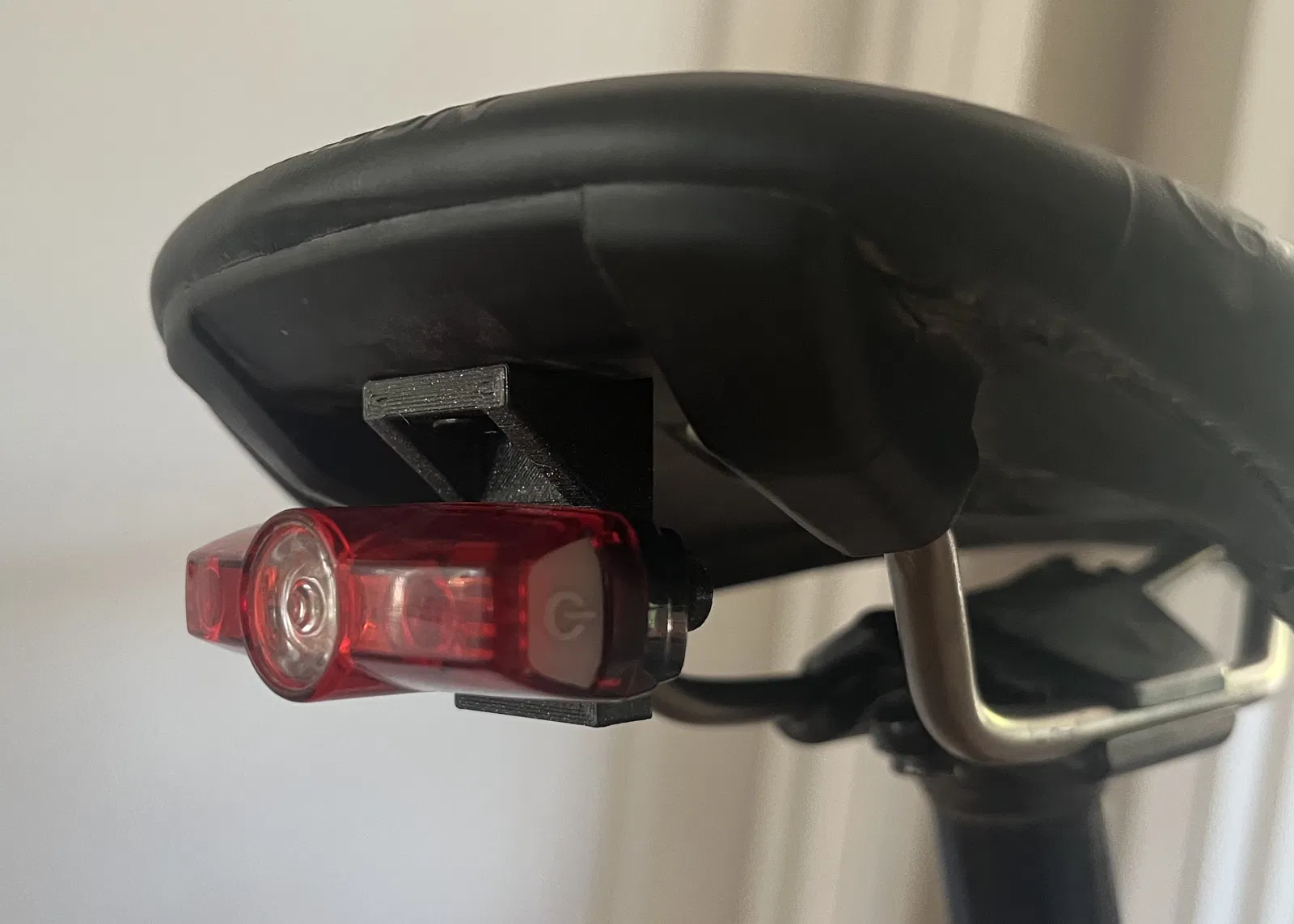

Giá đỡ đèn hậu xe đạp được thiết kế riêng cho các loại đèn hậu Cateye (chi tiết các mẫu bên dưới) để gắn dưới yên xe Ergon có hỗ trợ QuickClick. Siêu nhẹ và chắc chắn!

Yên Xe

Các loại yên Ergon có ngàm QuickClick của Topeak. Hãy tìm lỗ ren dưới yên xe để xác nhận.

Đèn

• Hỗ trợ
  • Cateye Rapid Mini
  • Cateye Viz Series (100, 150, 300, 450)
• Không hỗ trợ
  • Cateye Omni Series (3, 5)
  • Cateye Rapid X Series

Bạn có thể thử phiên bản gắn ray Cateye chính hãng thay thế (~48grams)

Lắp đặt

LƯU Ý QUAN TRỌNG: KHÔNG siết chặt bu lông quá mức, có nguy cơ làm nứt giá đỡ.

Yêu cầu

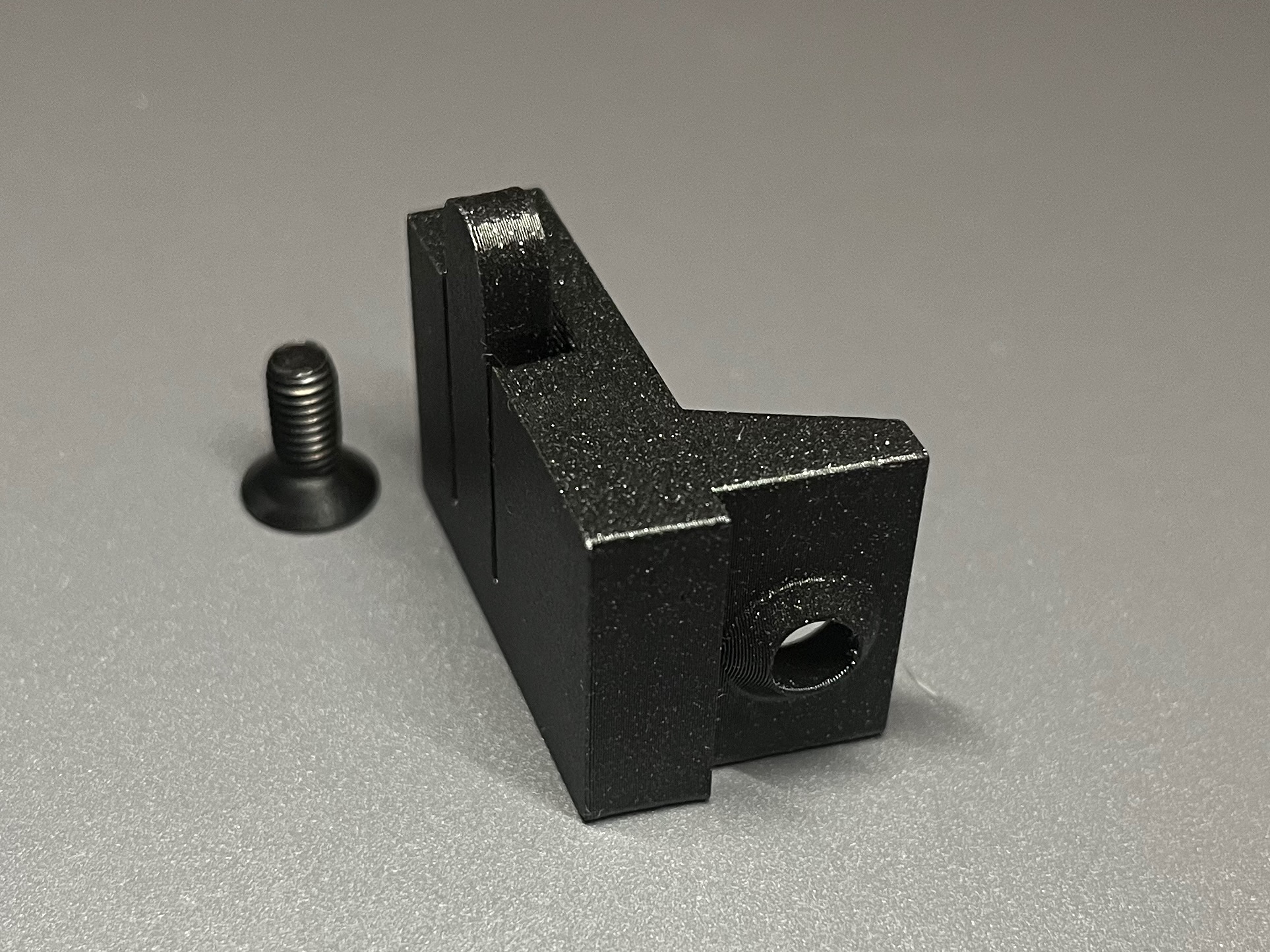

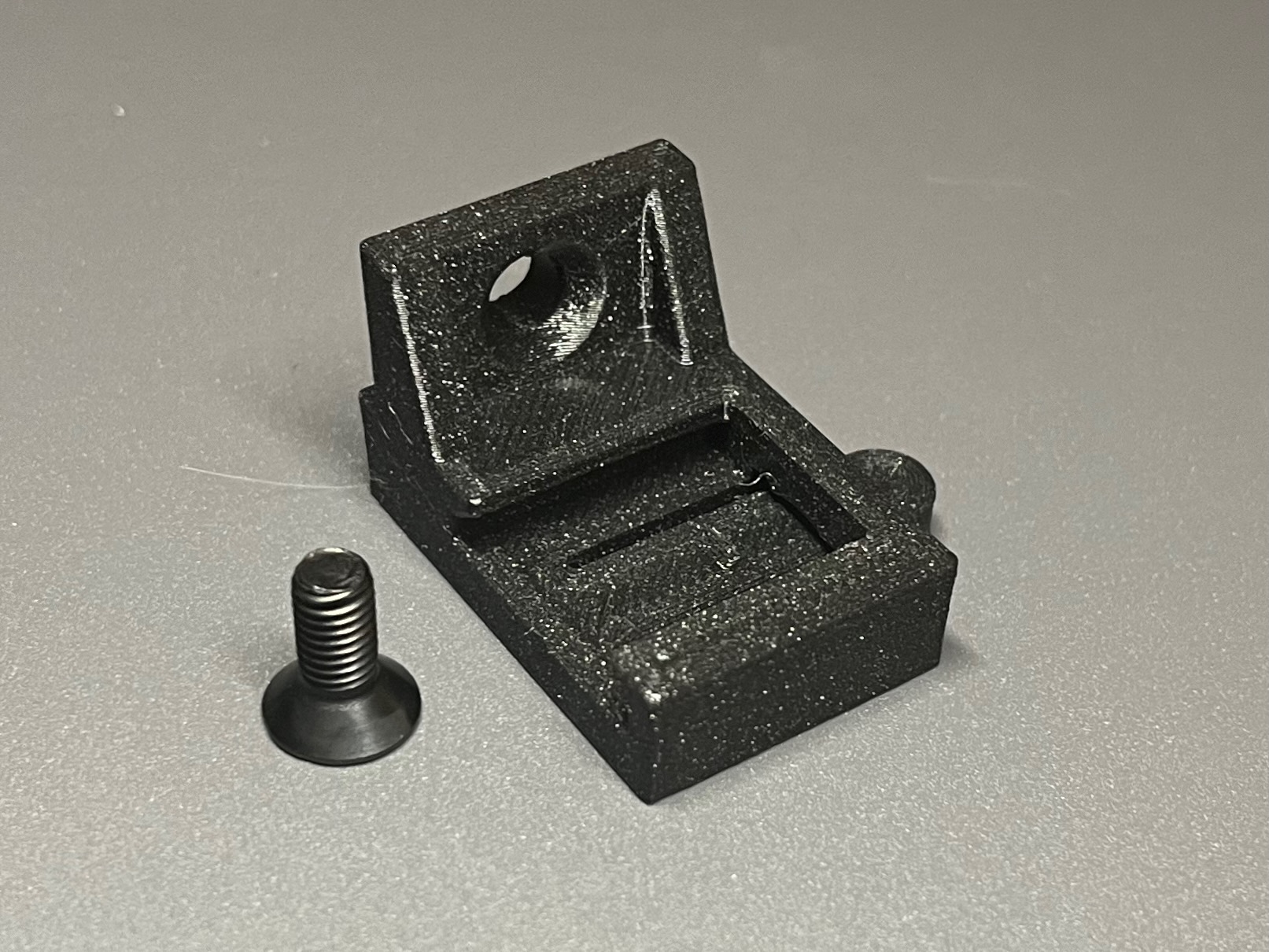

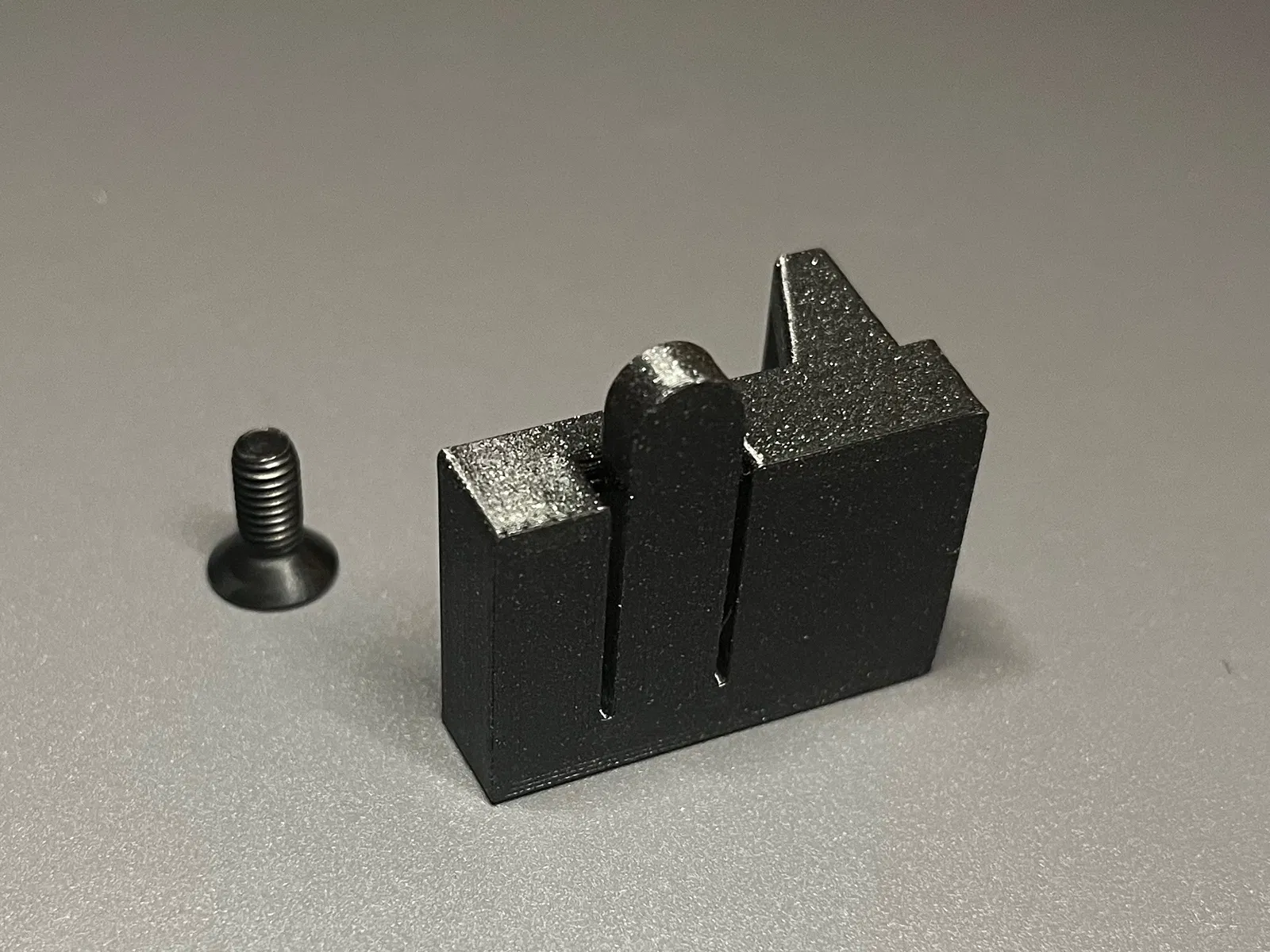

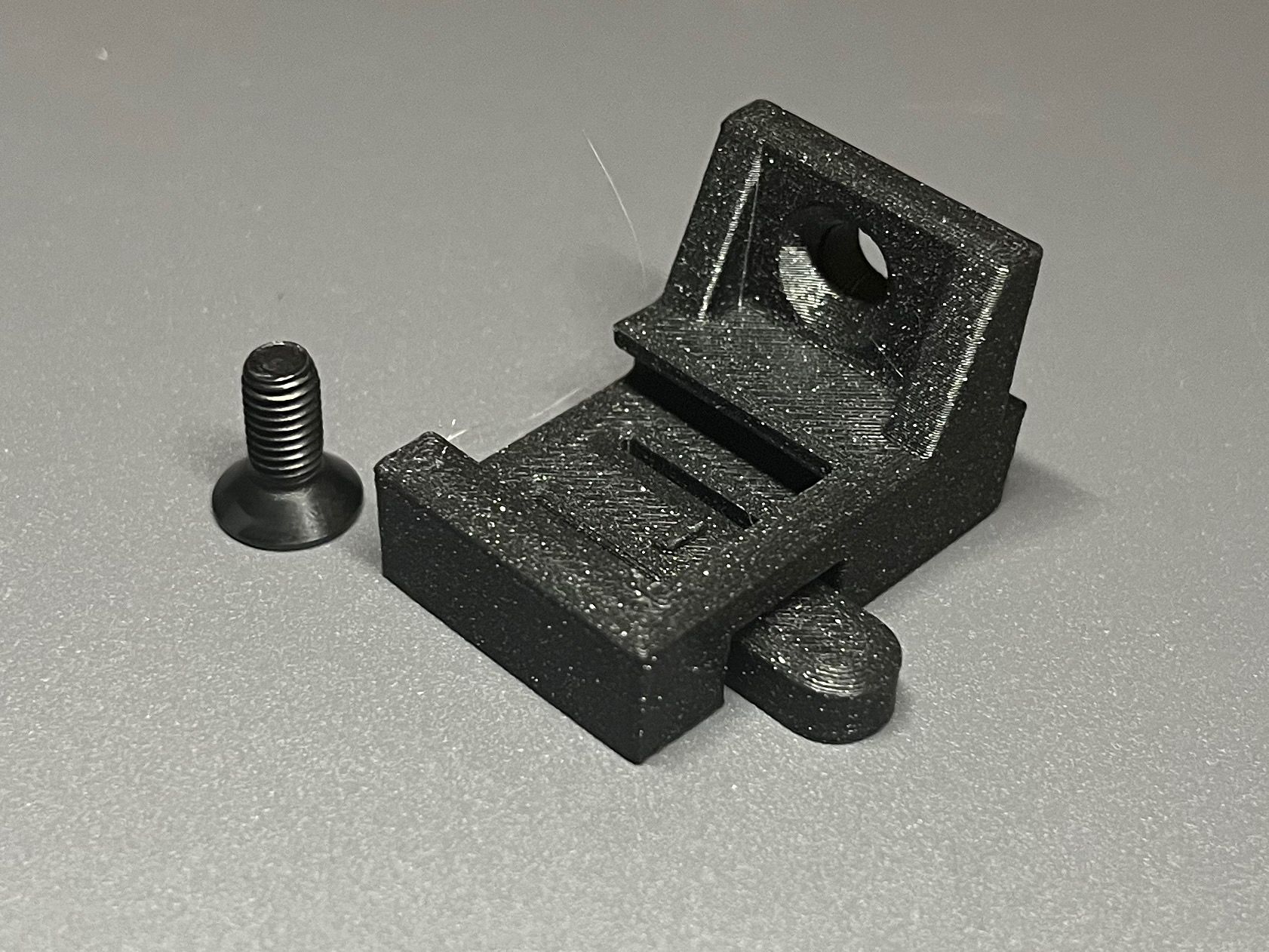

• (x1) M5 0.8x12mm
  • LƯU Ý: Ốc vít dài hơn này đã từng được đi kèm với ngàm QuickClick của yên Ergon trong quá khứ
• Threadlock (keo khóa ren)

Cài đặt In khuyến nghị

• Filament: PETG
  • cần có độ đàn hồi nhất định để tránh bị gãy lẫy kẹp
  • ASA có chức năng, nhưng dễ bị mỏi hơn. Không khuyến khích cho V1
• Infill: >30%
• Perimeters: 4
• Bottom Layers: >5mm
• Layer height: 0.2mm
• Orientation: Lẫy kẹp nên đặt phẳng với mặt bàn in (xem ví dụ gcode)
• Supports: Không

Models

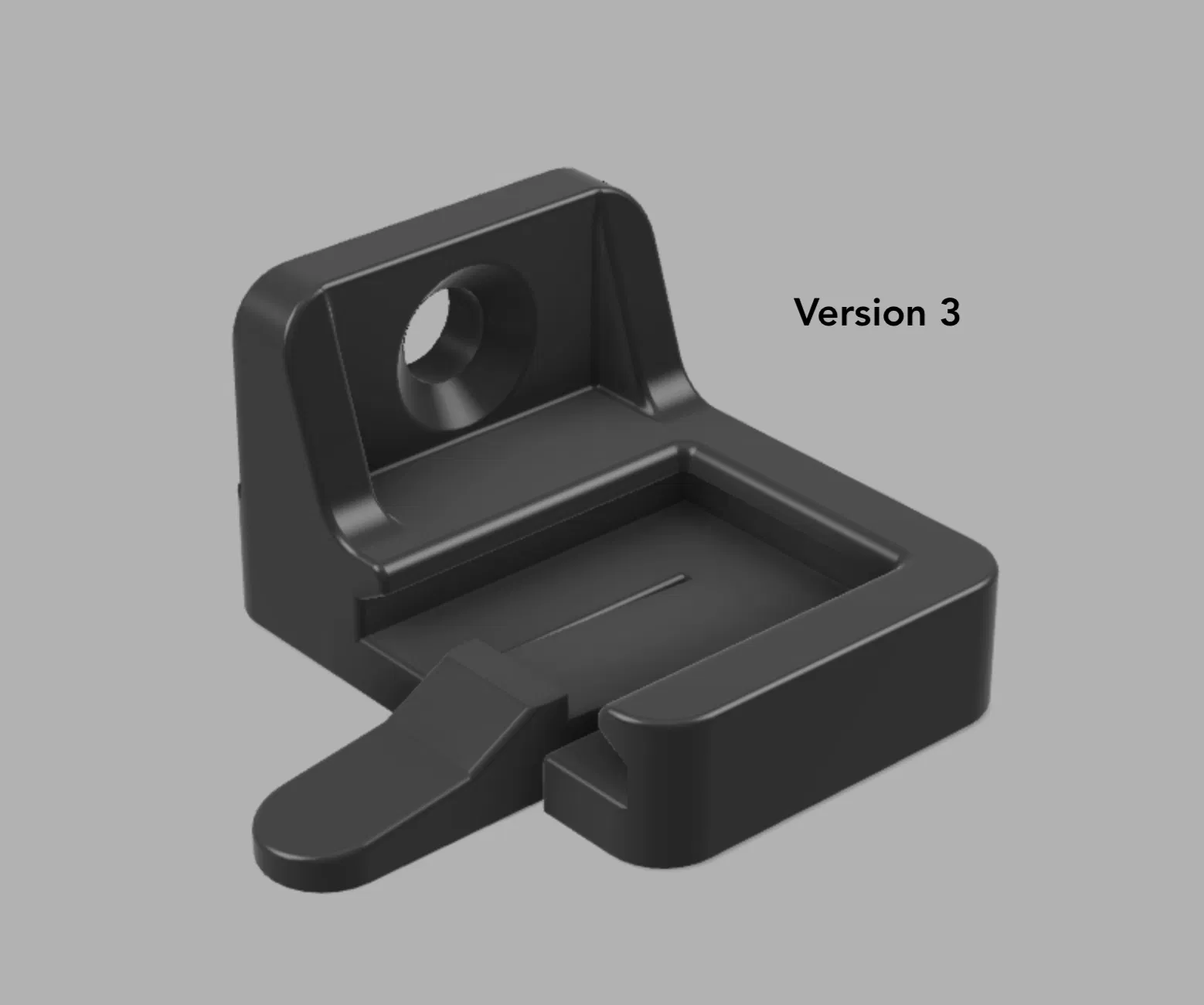

Phiên bản 3 (ergon_cateye_mount_v3 - thêm ngày 26/02/2023

• Làm cho lẫy kẹp dễ sử dụng hơn
  • Kéo dài và vát mép lẫy kẹp để dễ tiếp cận hơn
  • Giảm chiều rộng lẫy kẹp để giảm lực căng
• Thêm thanh dẫn hướng vào lẫy kẹp để hỗ trợ dung sai của cả Rapid Mini và Viz series
  • Đèn Viz series có đế dày hơn. Đã thêm khoảng hở tăng cường và thanh dẫn hướng để giữ lẫy kẹp chặt trên Rapid Mini.
• Thêm bo tròn để tăng tính thẩm mỹ

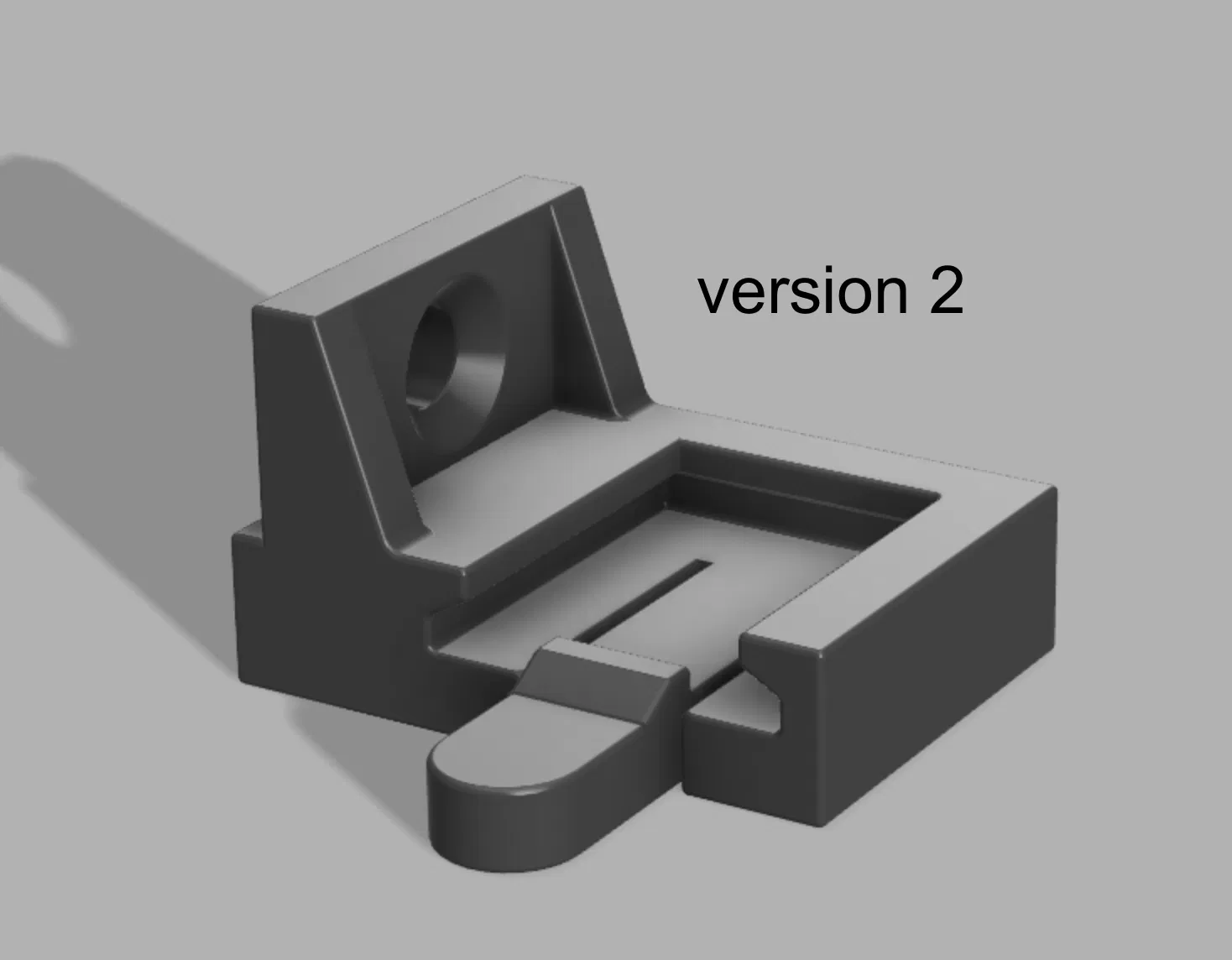

Phiên bản 2 (ergon_cateye_mount_v2) - thêm ngày 27/10/2022

• Di chuyển lẫy kẹp sang phía đối diện để tạo ra một
