Tấm ghép tương thích Ikea Skadis

Giới thiệu:

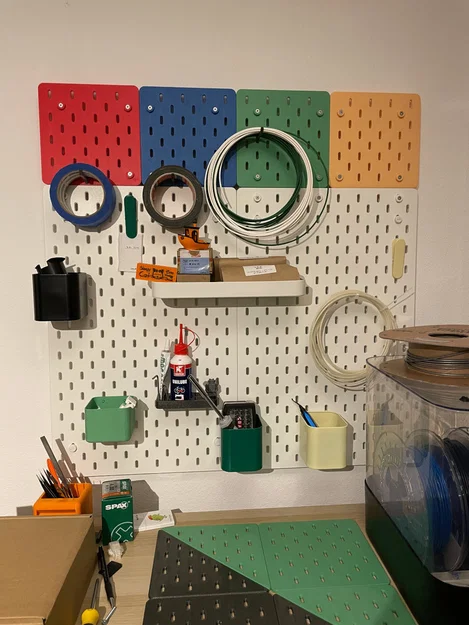

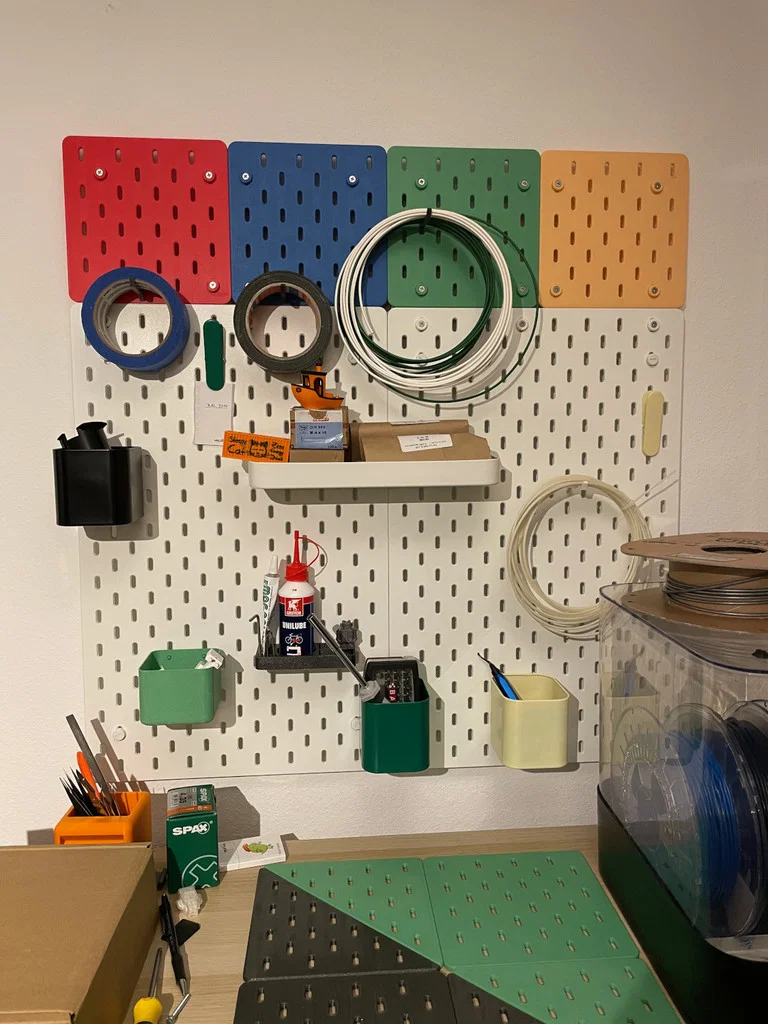

Đây là một số bộ phận bổ sung cho bảng pegboard Ikea Skadis. Tôi thấy màu trắng trơn hơi nhàm chán, nên tôi nghĩ thêm màu sắc luôn là một ý tưởng hay :).

Tôi đã thiết kế nhiều kích cỡ và hình dạng khác nhau để bổ sung cho các bảng do Ikea sản xuất nhưng cũng có thể được sử dụng độc lập (nhưng tôi khuyên bạn nên sử dụng vật liệu gắn kim loại chuyên dụng tùy thuộc vào những gì bạn dự định treo lên đó).

Chỉ có các bảng tương đối nhỏ, nếu bạn muốn có các bảng có màu full-size, bạn tốt hơn nên mua một lọ sơn xịt ;) và các máy in lớn hơn không quá phổ biến (cộng thêm sẽ mất rất nhiều thời gian để in).

Có nhiều kích cỡ bạn có thể sử dụng cho nhiều mục đích khác nhau:

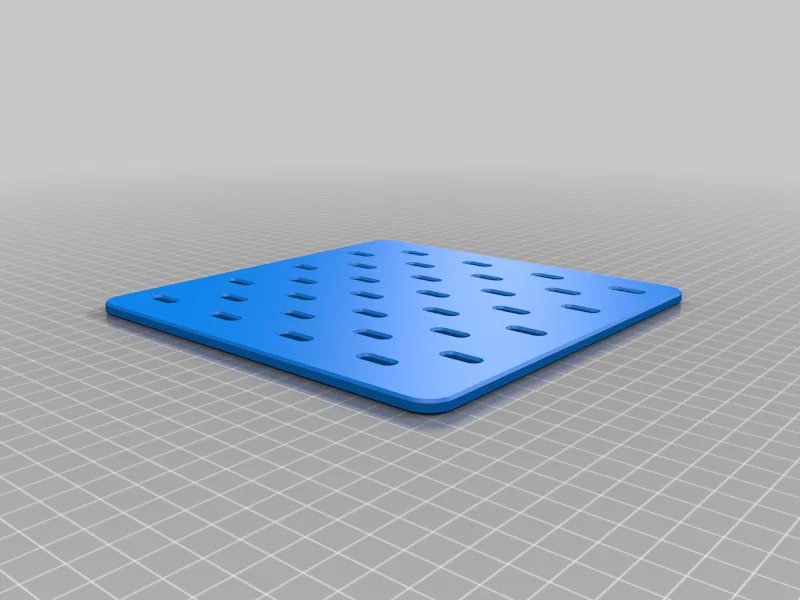

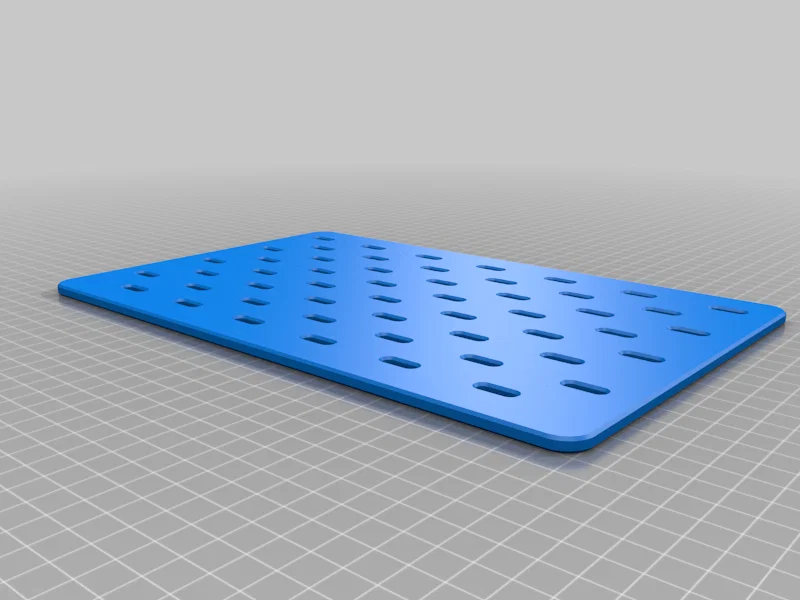

Hai miếng 180x180mm có chiều rộng bằng một bảng gốc hẹp

Hai miếng 200x280 (xếp chồng lên nhau) có thể được sử dụng để khớp với một bảng gốc hẹp sang hình vuông (hoặc một hình vuông sang một bảng rộng, hoặc bốn miếng cho một bảng hẹp sang một bảng rộng).

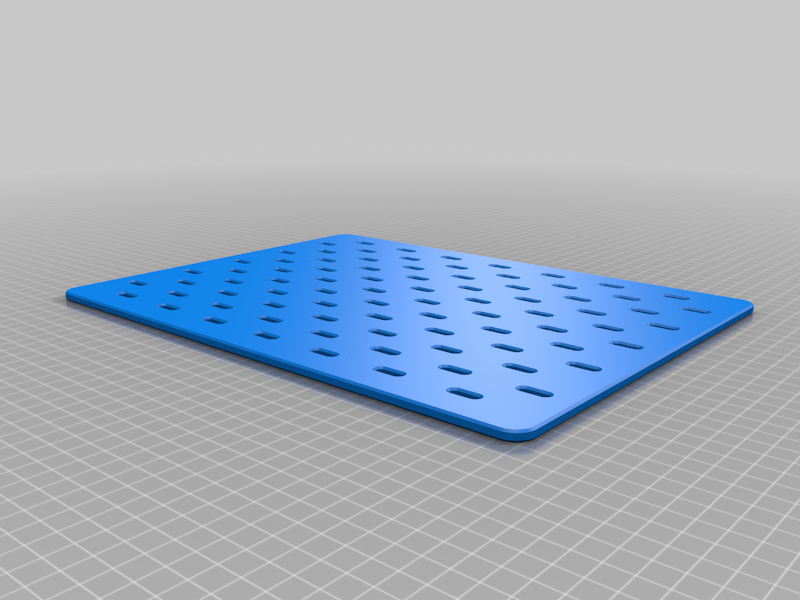

Bốn bảng 180x280mm tạo thành một bảng gốc hẹp,

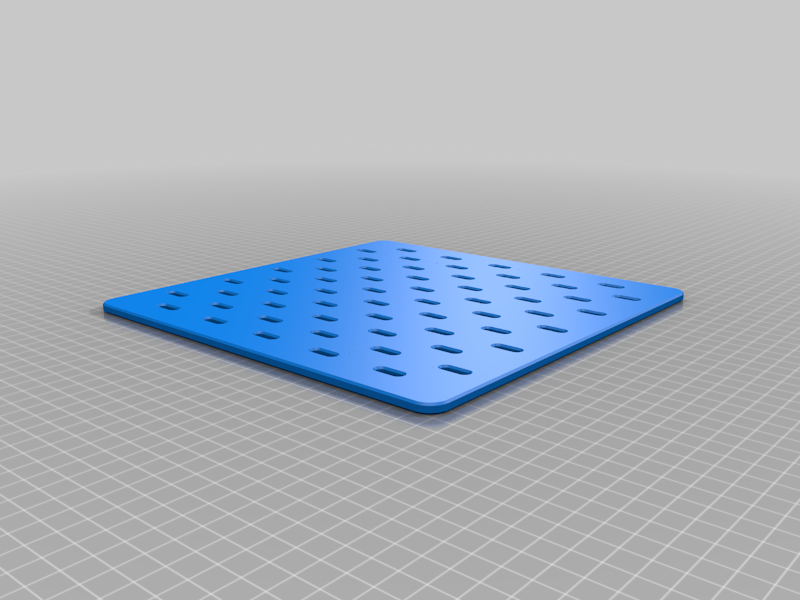

bốn bảng 280x280 khớp với một bảng vuông hoặc bạn có thể sử dụng chúng để mở rộng nó.

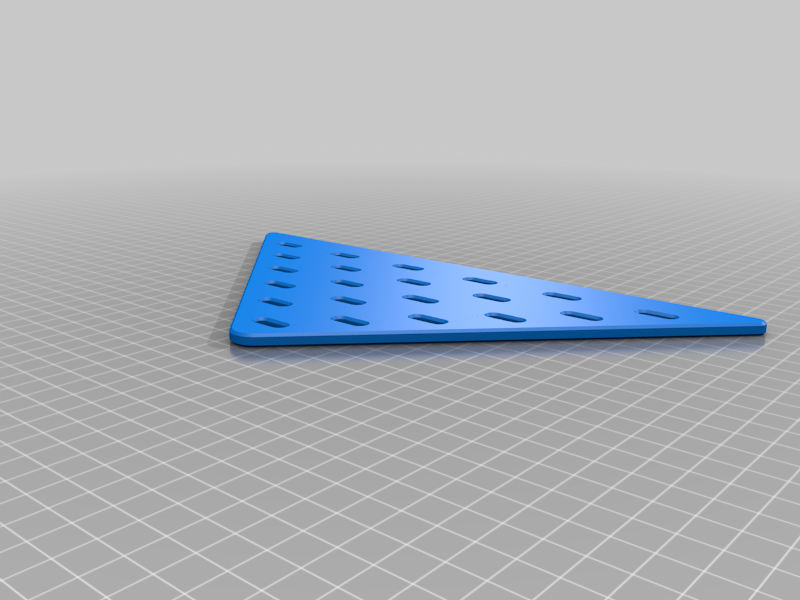

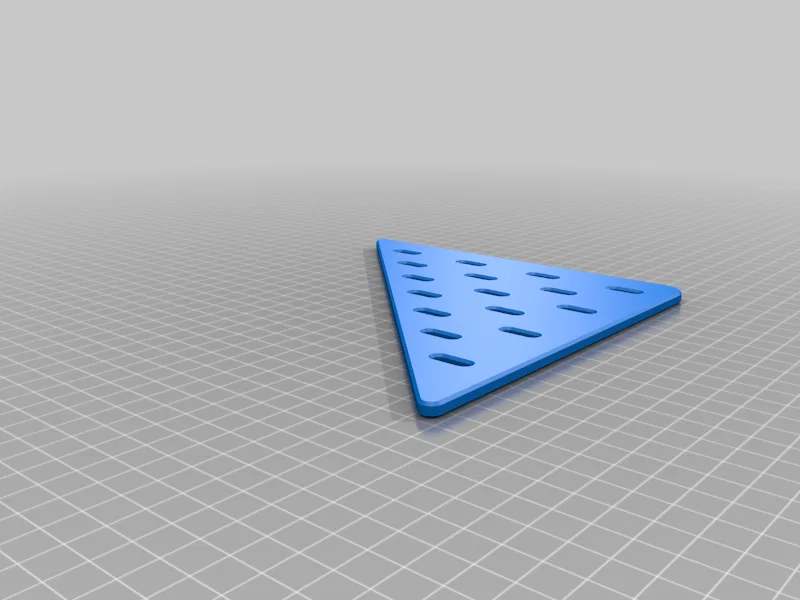

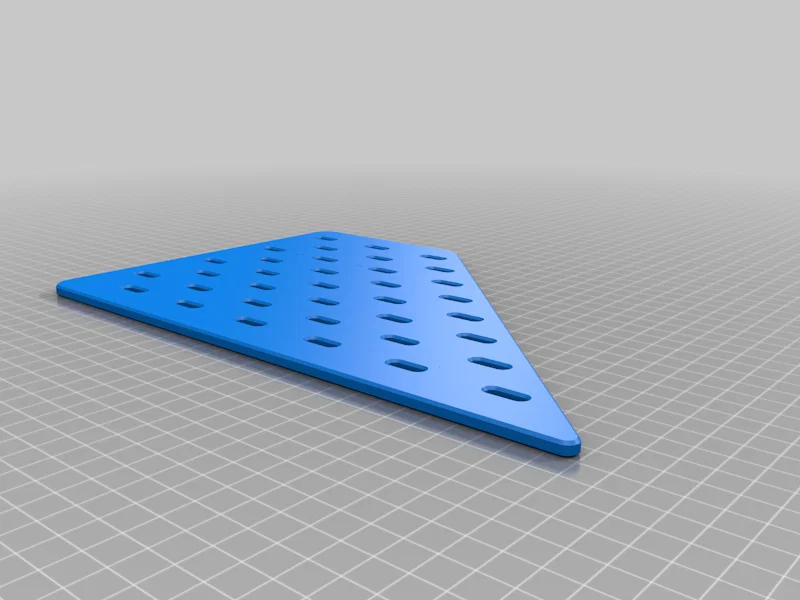

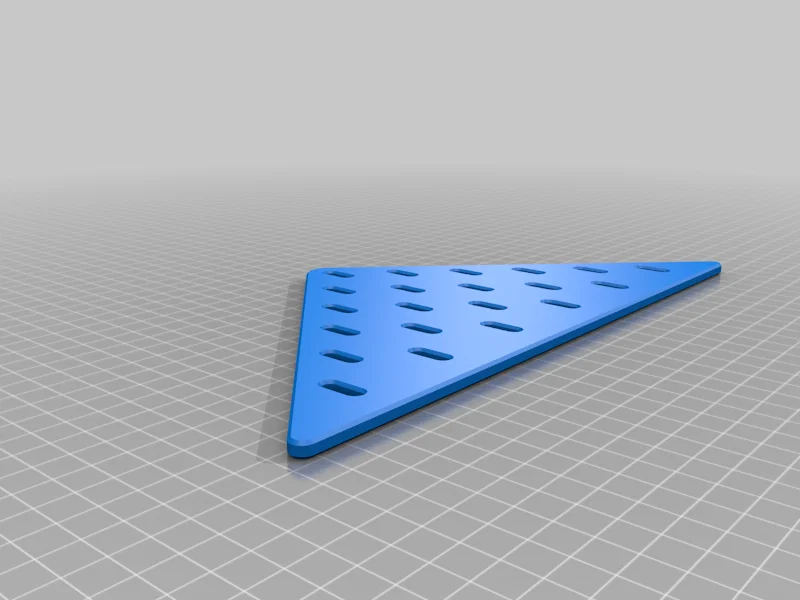

Các bộ phận hình tam giác dành cho các bức tường có kích thước lẻ, chẳng hạn như ở các góc mái nhà.

Ngoài ra còn có một số kích thước và hình dạng khác mà bạn có thể sử dụng để tạo hình dạng của riêng mình hoặc để lắp vừa vào những nơi không có bảng thông thường (có lẽ rất rộng nhưng thấp, hoặc ngược lại. Hoặc có thể bạn muốn tạo một ngôi nhà nhỏ màu trắng với các hình vuông và hai hình tam giác màu đỏ làm mái nhà... hãy sáng tạo)

Đây là hướng dẫn ngắn gọn về cách sử dụng các bộ phận này:

Các bảng có thể được in như cung cấp với bất kỳ vật liệu, màu sắc và cài đặt nào phù hợp với bạn.

Tôi đã sử dụng PLA với các lớp 0.3mm, lớp đầu tiên 0.2mm (để đạt độ dày 5mm), hai lớp vỏ, ba lớp trên cùng và dưới cùng, 20% infill. Màu mờ trông đẹp mắt, vì nó phù hợp với bề mặt hoàn thiện của các bảng gốc (các bảng gốc có màu RAL 9016 trong trường hợp bạn muốn khớp màu).

Các bộ kết nối được thiết kế để in ở các lớp 0.2mm.

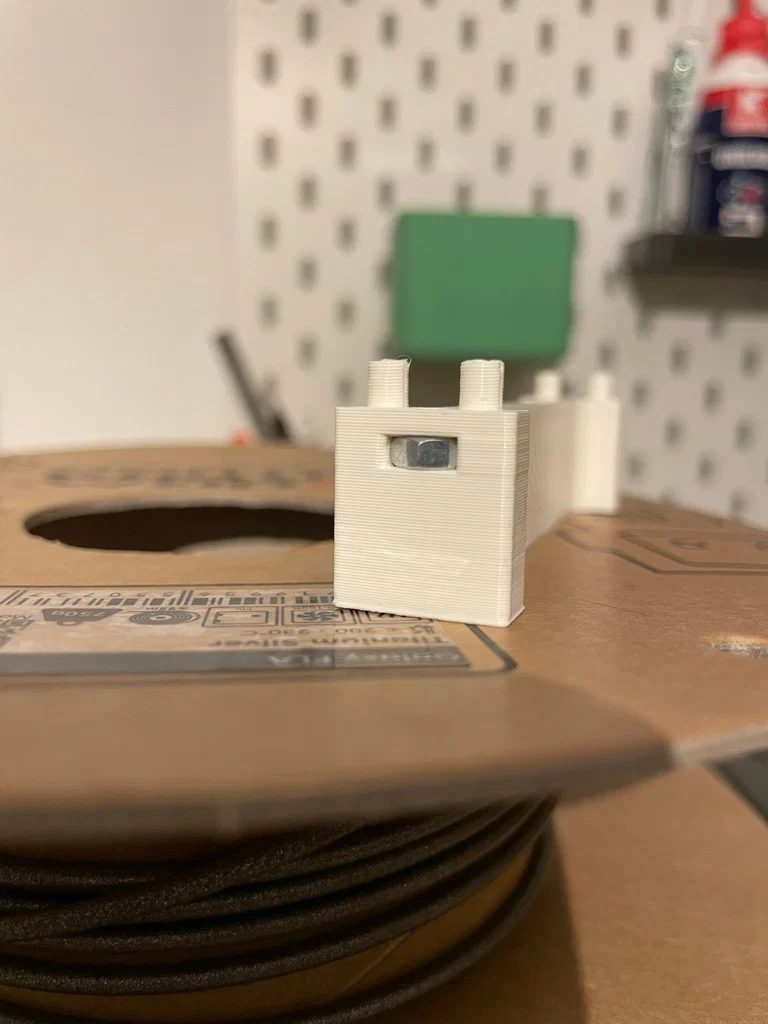

Bạn có thể nhận thấy có một lớp rắn duy nhất phía trên các lỗ khoét, điều này cần thiết để làm cho lỗ phía trên in đẹp hơn. Máy in của bạn sẽ in lớp này với mật độ thấp hơn để bạn có thể dễ dàng chọc thủng sau khi in. Sau khi làm sạch lỗ khoét, bạn có thể lắp một đai ốc M4 thông thường để có thứ gì đó cho bu lông bám vào. Bạn cần một chút lực để đẩy nó vào để nó được giữ cố định và không bị rơi ra.

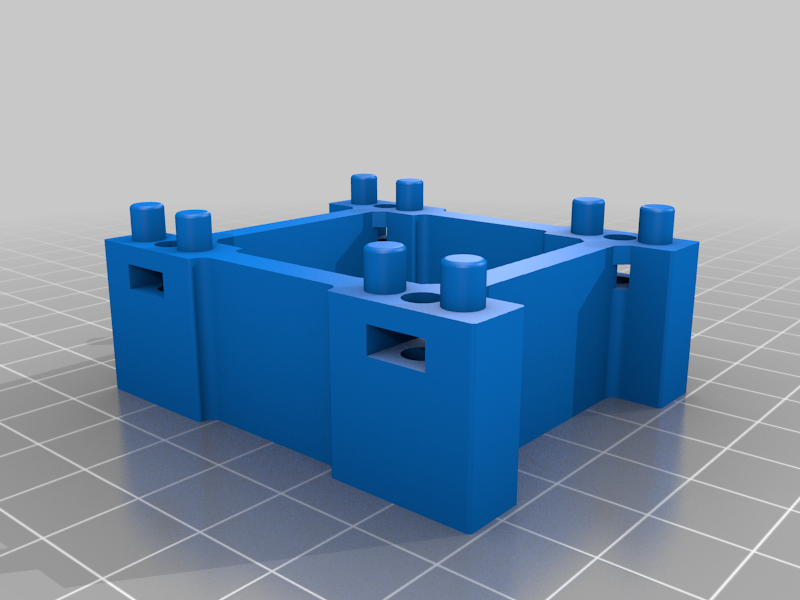

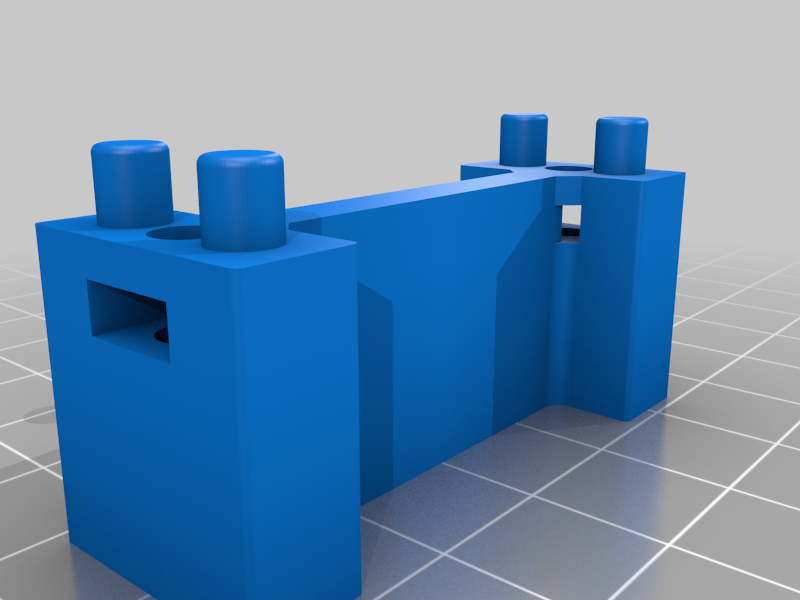

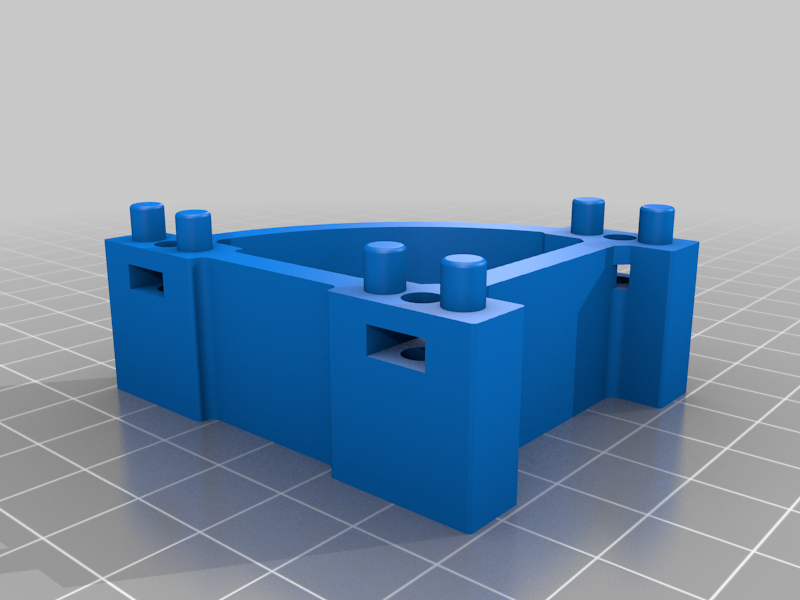

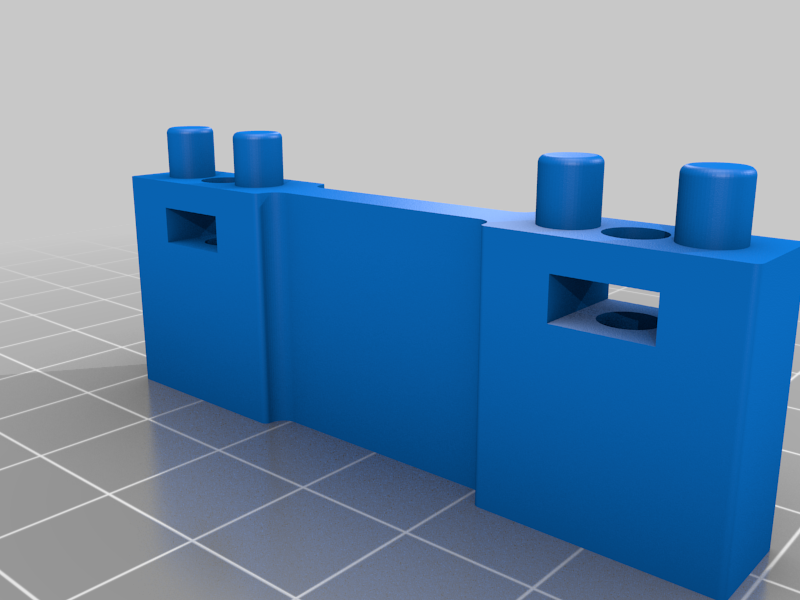

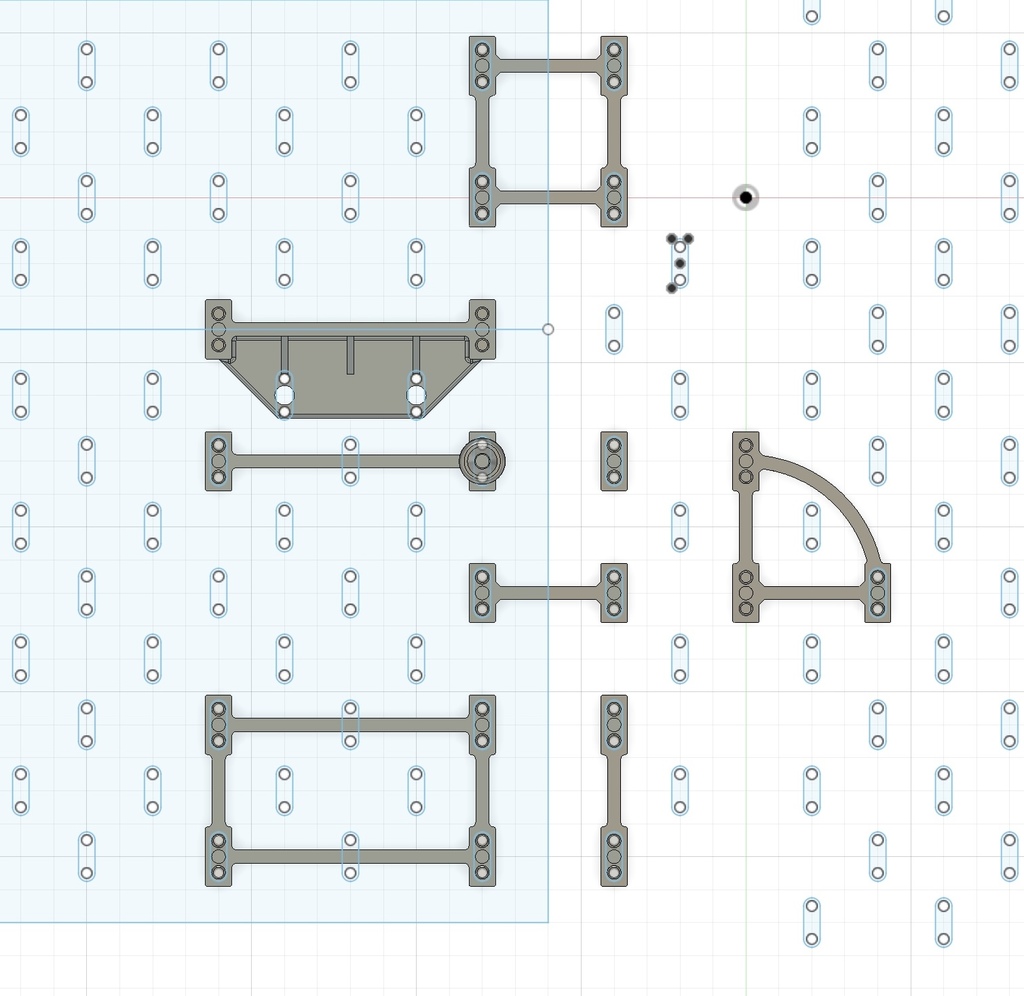

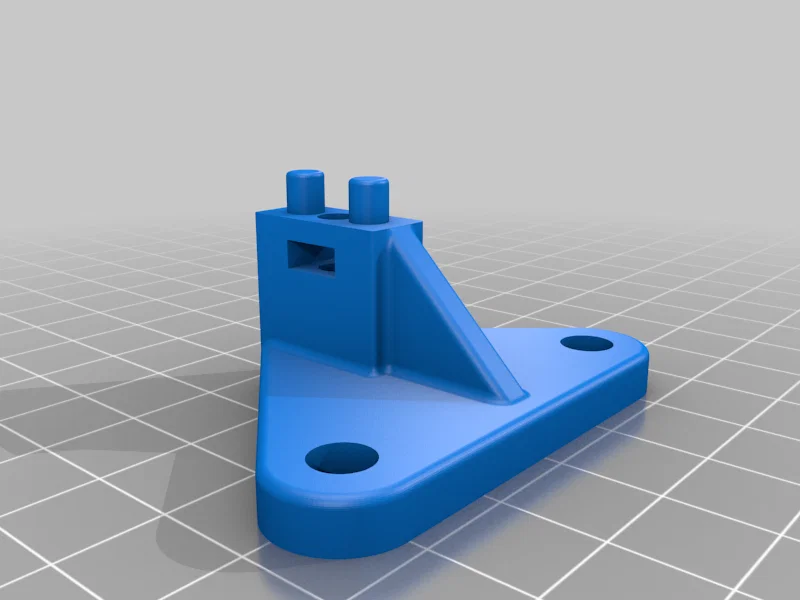

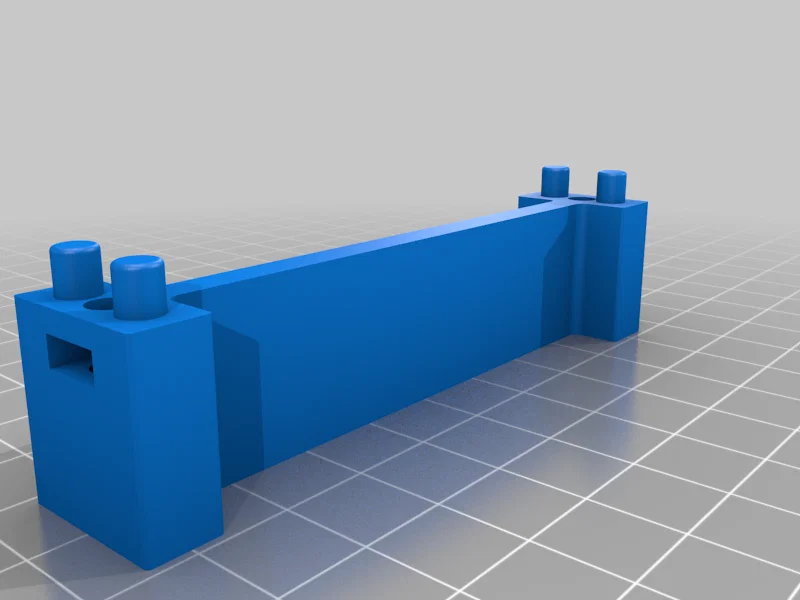

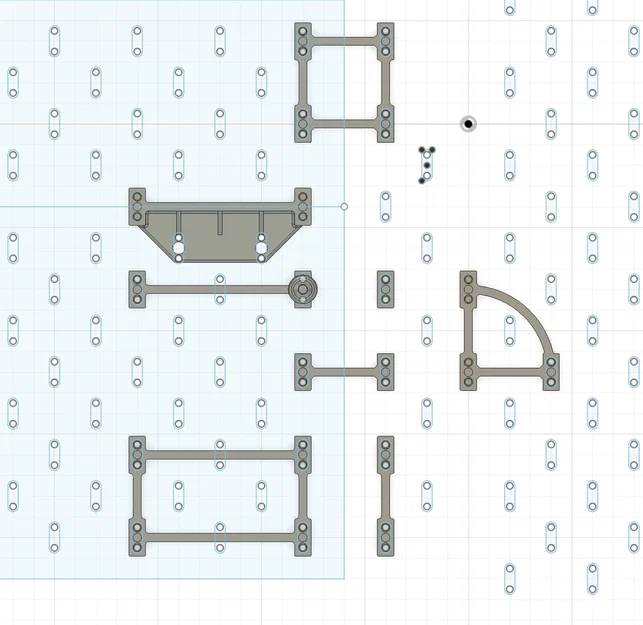

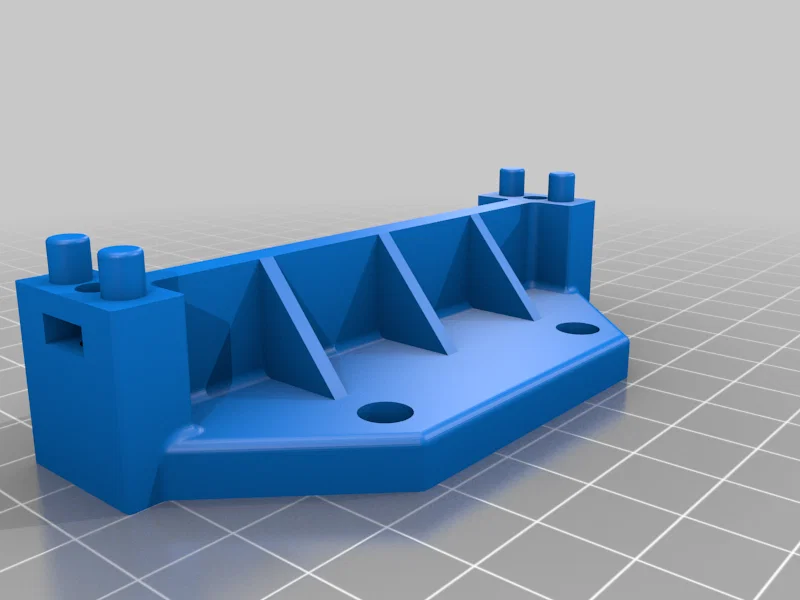

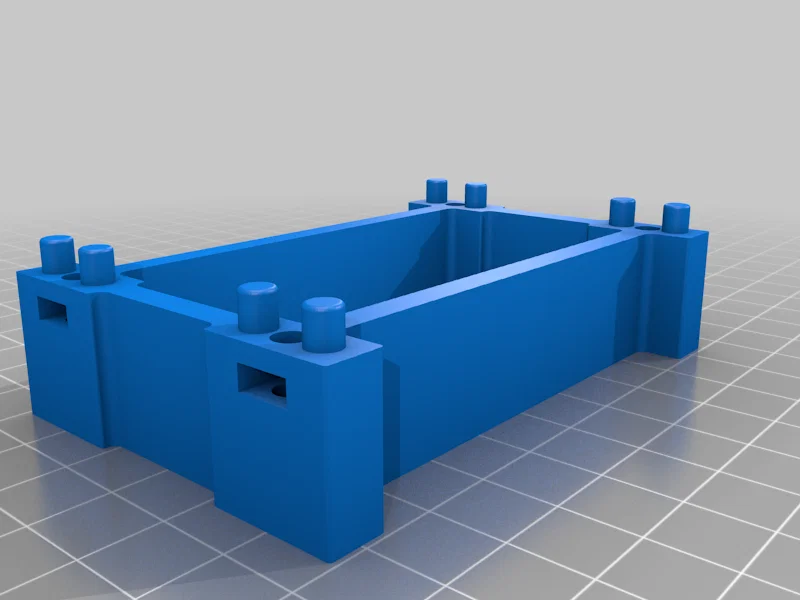

Tên tệp của các bộ kết nối được đặt tên theo khoảng cách của các điểm gắn kết trong tên của chúng, loại -a để kết nối theo chiều ngang, loại -b theo chiều dọc, loại -ab là hình chữ nhật, cũng có một bộ kết nối có ba điểm gắn và một bộ kết nối có lỗ gắn tường đi kèm.

Tôi có thể thêm các bộ kết nối khác theo thời gian nếu có nhu cầu.

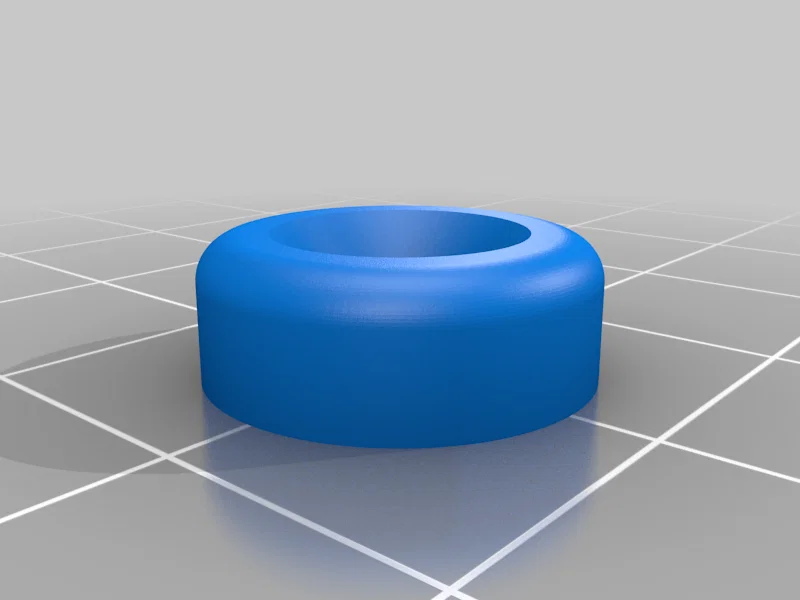

Các vòng đệm đi kèm có thể được sử dụng với các bu lông chìm M4, bạn có thể sử dụng vật liệu gắn ban đầu từ Ikea, loại này cũng sử dụng các bộ phận M4 (hoặc bạn có thể sử dụng loại từ đây cho các bảng gốc).

Tôi khuyên bạn nên sử dụng một bảng gốc (hoặc nhiều bảng) làm điểm khởi đầu để có một đế cứng, sau đó bạn có thể kết nối các ô in của mình vào đó.

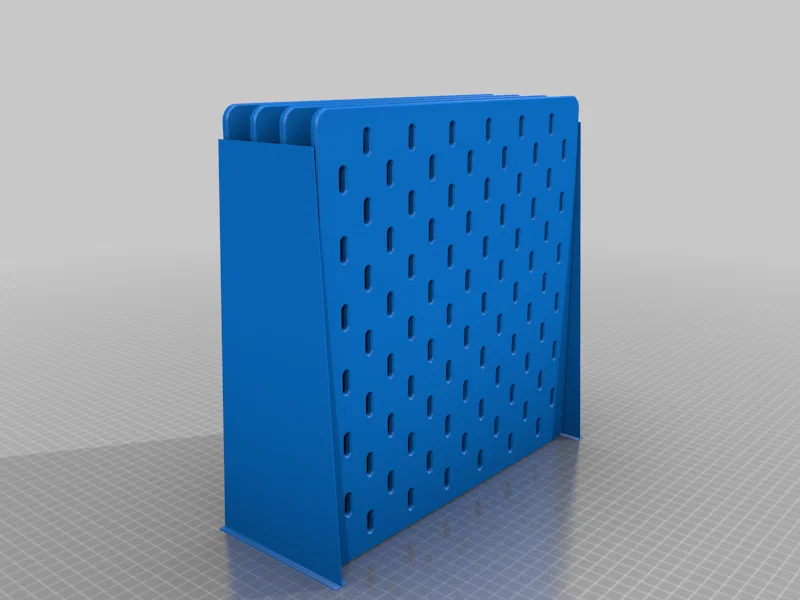

Có một chồng bốn ô vuông 280mm đặt theo chiều dọc với các bộ phận hỗ trợ tích hợp. Tôi chưa thử nghiệm điều đó, về cơ bản đó là một ý tưởng về cách lắp kích thước đó trên máy in của tôi. Nếu bạn đủ dũng cảm, bạn có thể thử xem liệu điều đó có thực sự hiệu quả không.

Lịch sử:

12.03.2022: Phát hành ban đầu

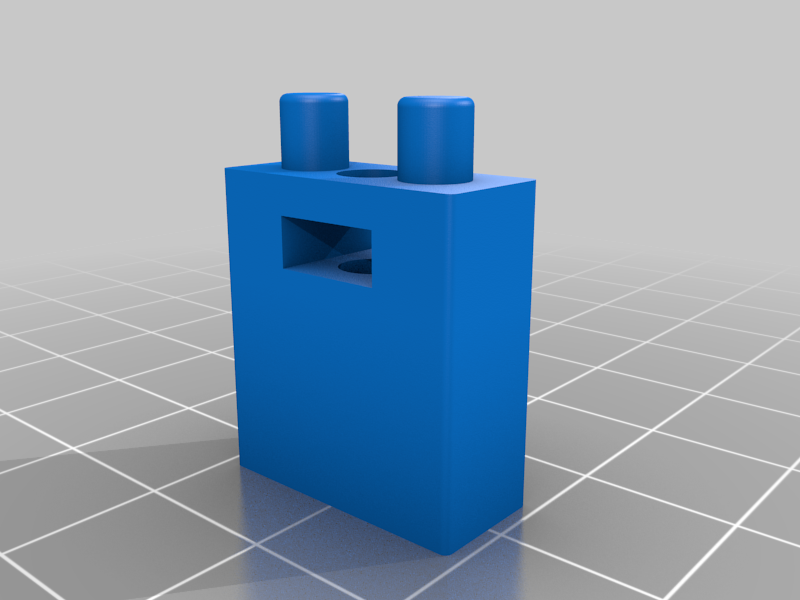

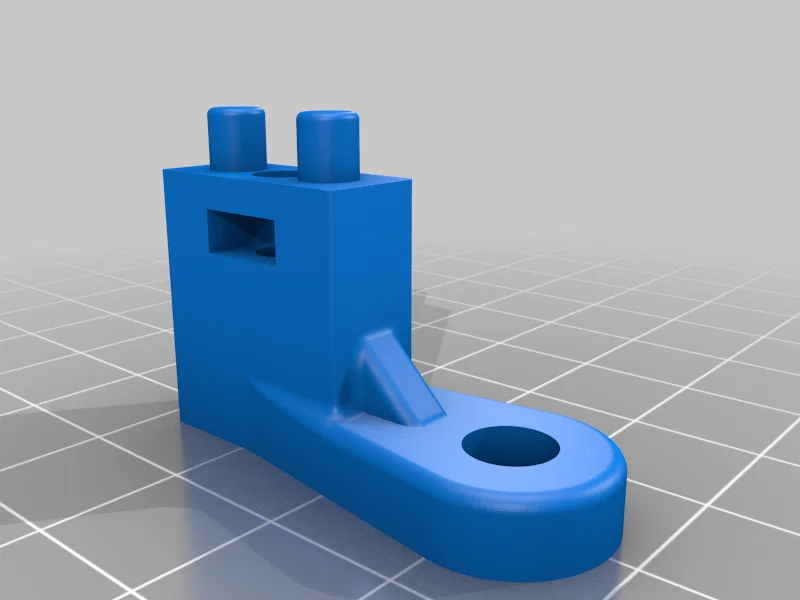

14.03.2022: Đã thêm hai bộ phận gắn kết bổ sung sử dụng một lỗ duy nhất của bảng

Cài đặt in

Thương hiệu máy in:

Ultimaker

Máy in:

S5

Rafts:

Không

Hỗ trợ:

Không

Độ phân giải:

0.2mm

Infill:

20%

Sợi nhựa: Polymaker PolyTerra PLA Lava Red, Sapphire Blue, Forrest Green, Peach

Ghi chú:

Tôi đã in các bảng với lớp 0.3mm và lớp đầu tiên 0.2mm để đạt độ dày 5mm. Các bộ kết nối đều được in ở 0.2mm.
