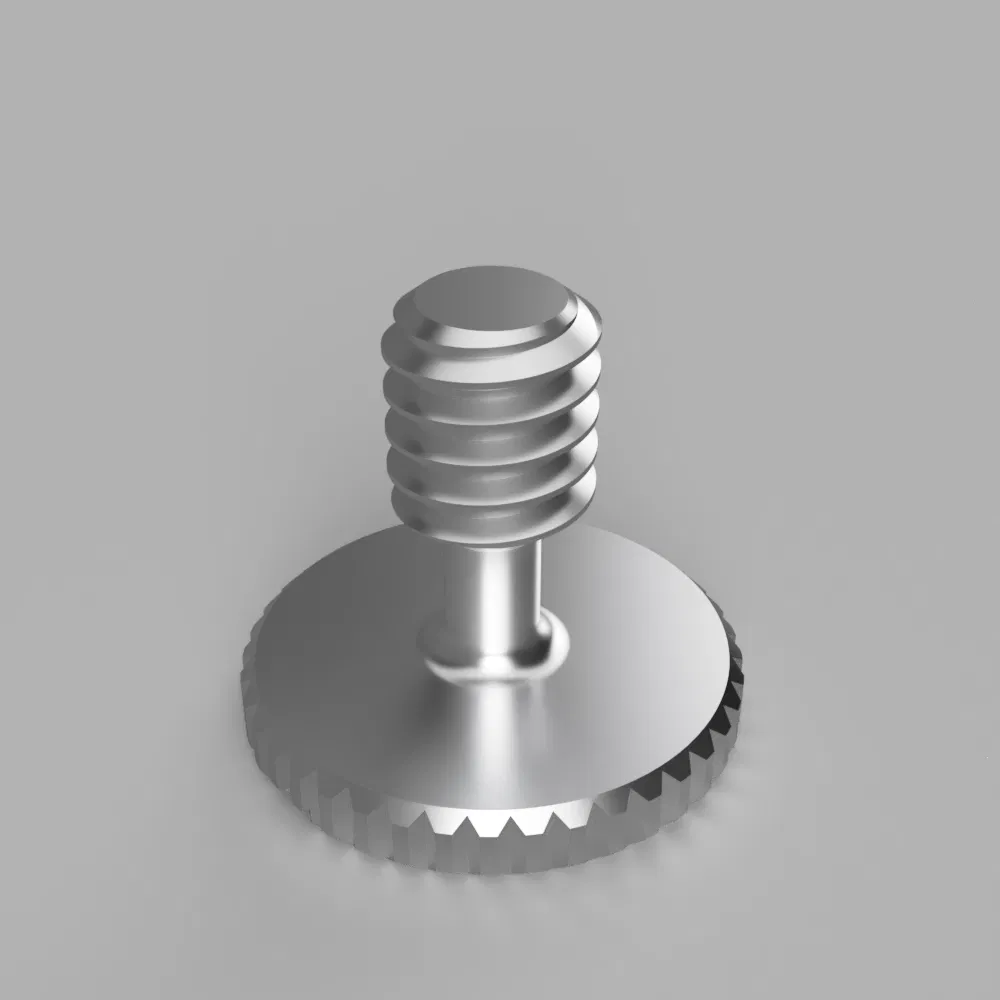

Vít (chân máy) máy ảnh 1/4"-20 UNC

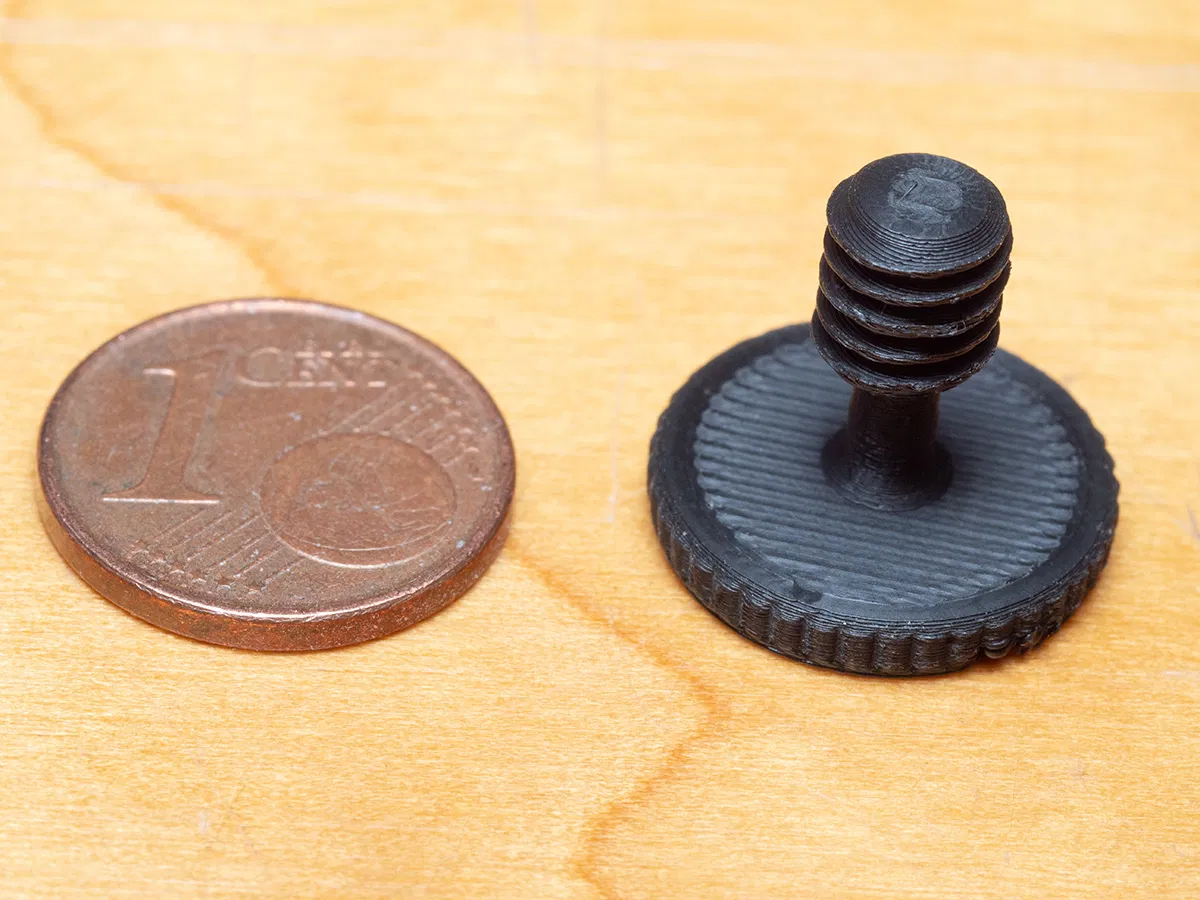

Đây là một vít máy ảnh tiêu chuẩn, tương tự như vít đi kèm với hầu hết các chân máy. Phần đầu vặn có vân là một thử thách thực sự cho máy in FDM. ;) Vì kích thước rất nhỏ, tôi khuyên bạn nên in với độ phân giải cao nhất/chiều cao lớp thấp nhất mà máy in của bạn có thể đạt được. Bộ phận trong ảnh được in ở mức 0,08 mm bằng đầu phun 0,4 mm. Và không, bạn không cần bất kỳ bộ phận hỗ trợ nào để in bộ phận này. Và nhân tiện: Không, khi in ren vít, một đầu phun mảnh hơn không có lợi ích gì cả - độ bám dính lớp tốt nhất trong trường hợp này đạt được với đầu phun 0,6 mm trong khi đầu phun 0,4 mm cung cấp sự cân bằng tốt nhất giữa chất lượng ren và chi tiết vân. Sử dụng đầu phun 0,3 mm hoặc mảnh hơn sẽ tạo ra ren yếu hơn và nên tránh.

Cảnh báo: Vít bằng nhựa không thể thay thế vít kim loại, ngay cả khi chỉ là giải pháp thay thế khẩn cấp. Chỉ sử dụng bộ phận này a) cho máy ảnh nhẹ (ví dụ: máy ảnh drone, máy ảnh hành động) b) cho các ứng dụng mà vít là điểm gãy được xác định trước (như gắn máy ảnh vào drone, xe RC hoặc mô hình máy bay) hoặc c) cho các ứng dụng mà máy ảnh không còn di chuyển sau khi lắp đặt (như webcam hoặc máy ảnh máy in). Nếu bạn không nhất thiết cần đầu bằng và khả năng tương thích với đĩa ren, hãy xem các vít máy ảnh mà tôi đã cung cấp cùng với bộ dụng cụ lắp Runcam 2 của tôi. Chúng có cùng ren, nhưng phần không có ren dày hơn, vì vậy chúng chắc chắn hơn một chút.

Nếu bạn muốn sử dụng vít cho công việc thiết kế CAD của riêng mình, hãy sử dụng một trong các tệp STEP đã đính kèm. Xin lưu ý rằng có hai tệp khác nhau: “Camera screw 1_4 original UNC” có các kích thước ren ban đầu như được định nghĩa cho UNC ¼-20 trong khi “Camera screw 1_4 3D printing” có một độ lệch bề mặt ren nhỏ để bù cho các hiệu ứng in 3D (giống như STL).
