Giá Đỡ BTT EBB42 - Eva 3.x - Orbiter 2.x & LGX Lite & Sherpa Mini

Remix từ EVA 3 - Nền tảng vận chuyển máy in 3D dạng module Tác giả McAbra

Tác giả mmuellerphoto

Lượt tải
751
Lượt thích
87
Lượt coi
4.463
Bản remix
1

File 27 8,1 MB

  • EBB42_Mount_-_Eva_3.x_-_Sherpa_Mini_-_PW_Inside_-_Self_Tapping_1765671161.3mf3MF · 700 B
  • EBB42_Mount_-_Eva_3.x_-_Sherpa_Mini_-_PW_Inside_-_Self_Tapping_1765671162.stepSTEP · 573,9 KB
  • EBB42_Mount_-_Eva_3.x_-_Sherpa_Mini_-_PW_Inside_-_Heat_Insert_1765671163.3mf3MF · 700 B
  • EBB42_Mount_-_Eva_3.x_-_Sherpa_Mini_-_PW_Inside_-_Heat_Insert_1765671164.stepSTEP · 560,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

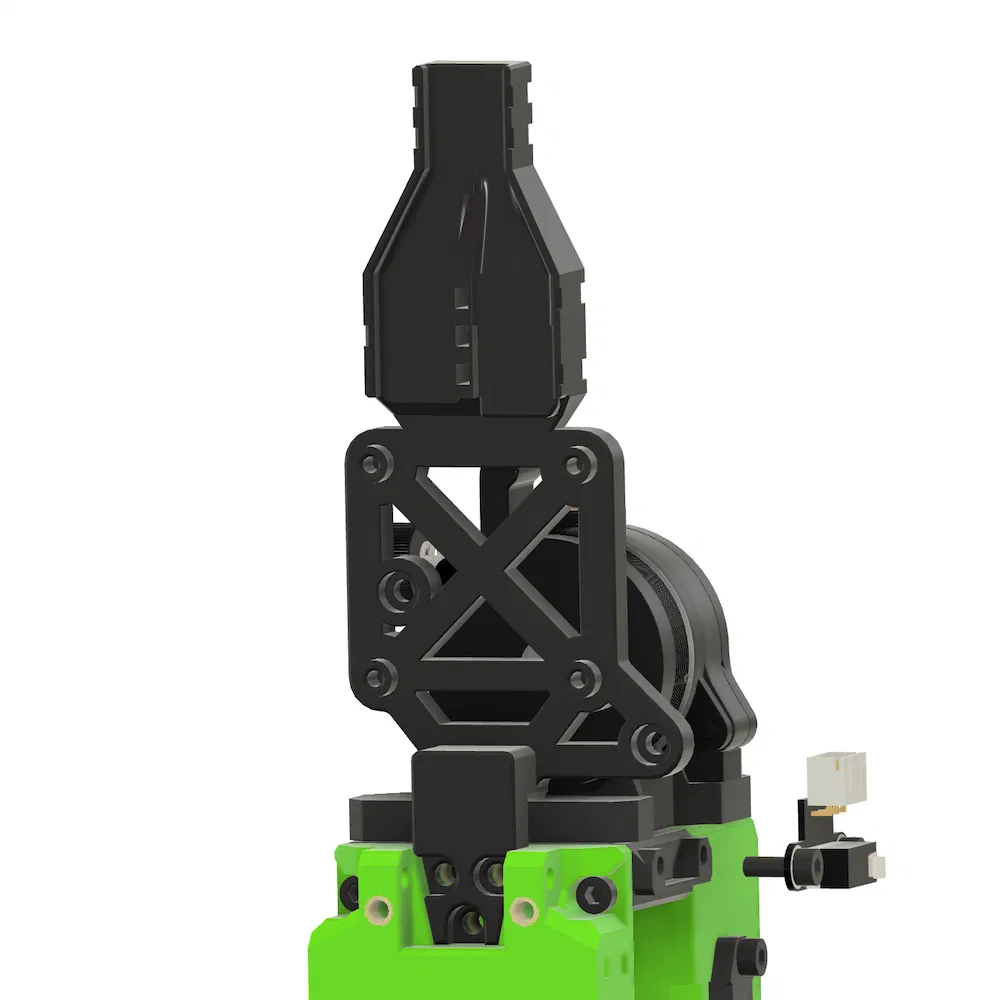

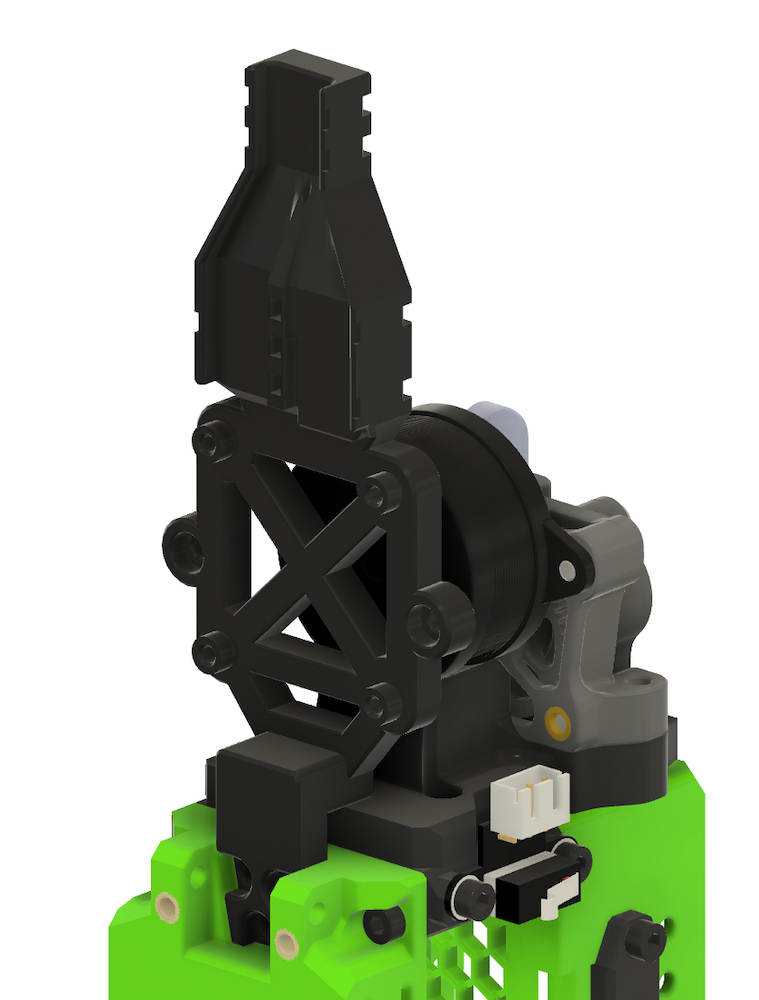

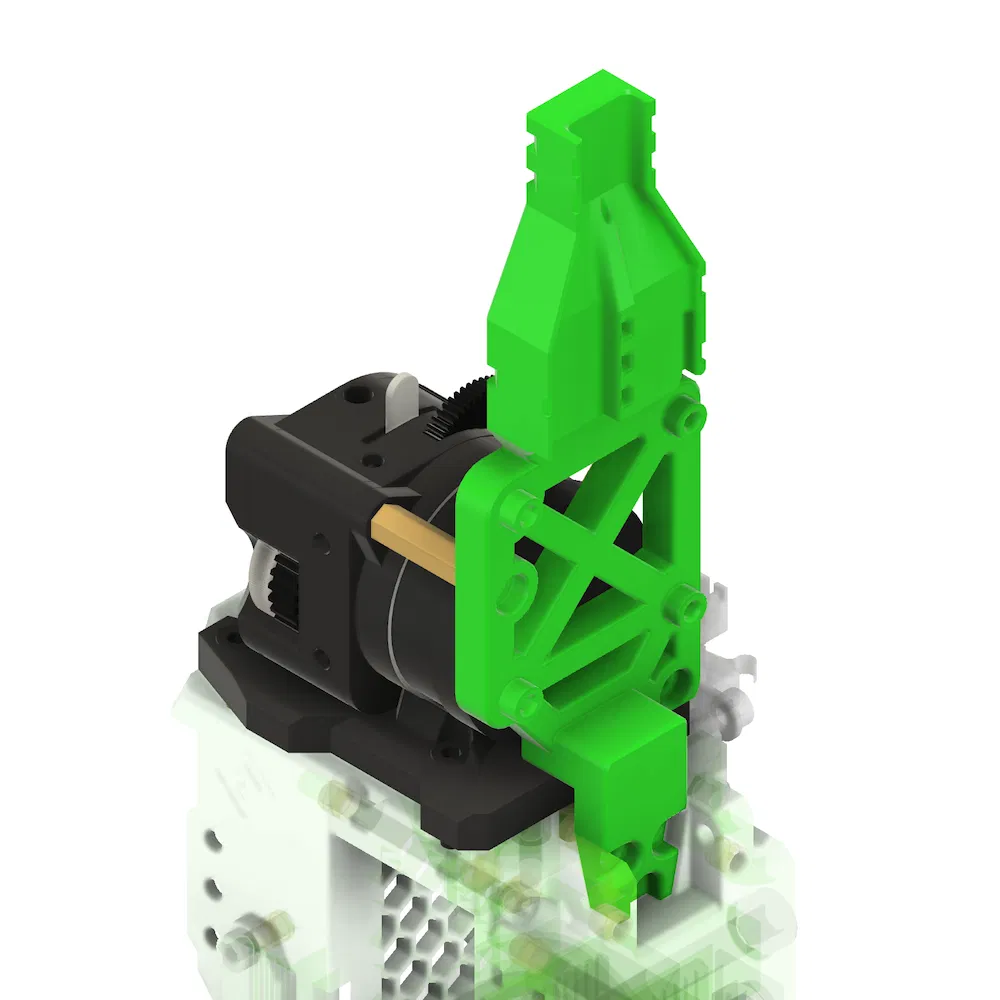

Đây là một mount cho bo mạch công cụ BTT EBB42 dành cho Eva 3.x với extruder Orbiter 2.x.

Có hai phiên bản: một phiên bản có tùy chọn gắn dây piano bên trong dây umbilical, một phiên bản có tùy chọn gắn bên ngoài.

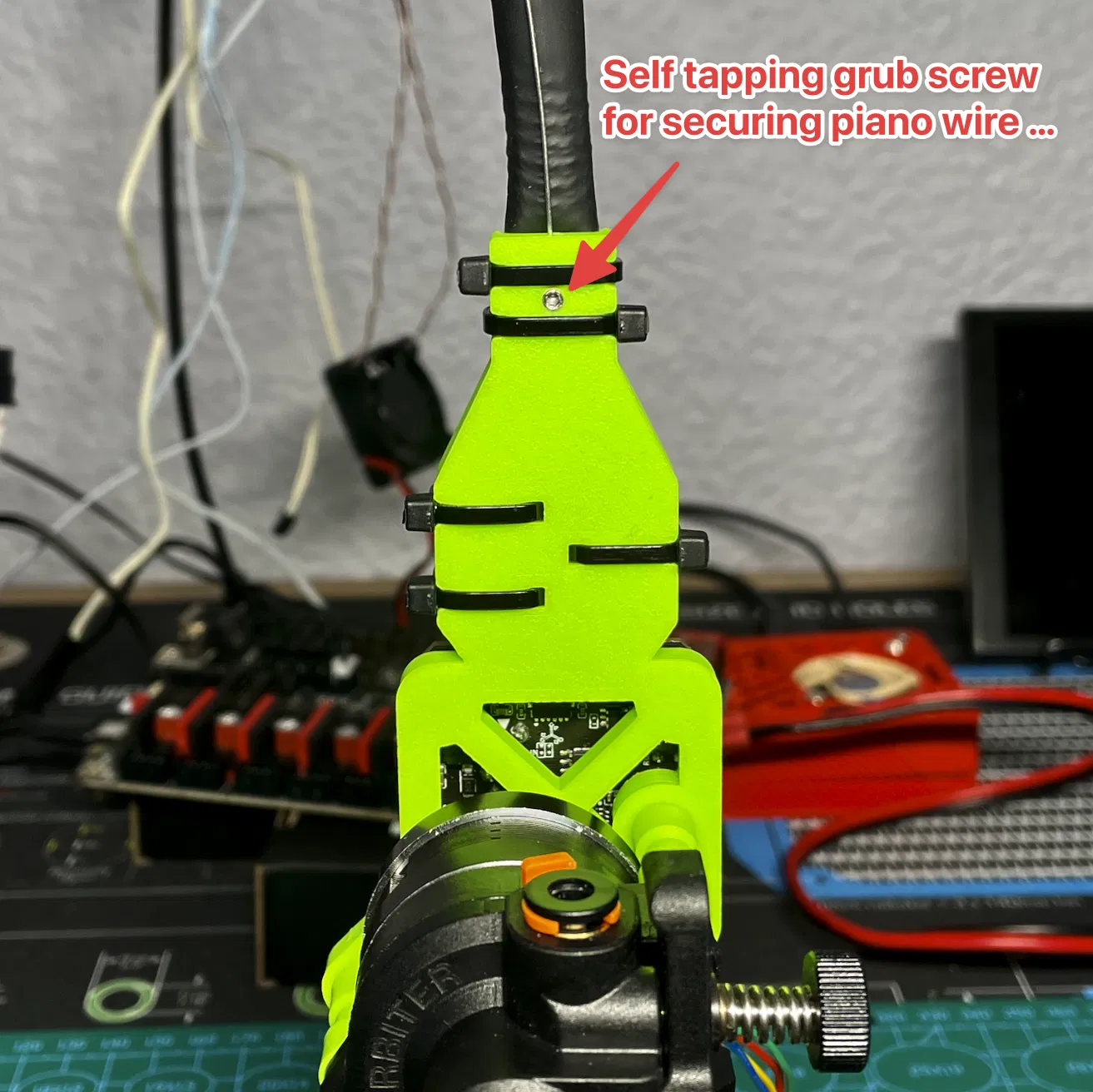

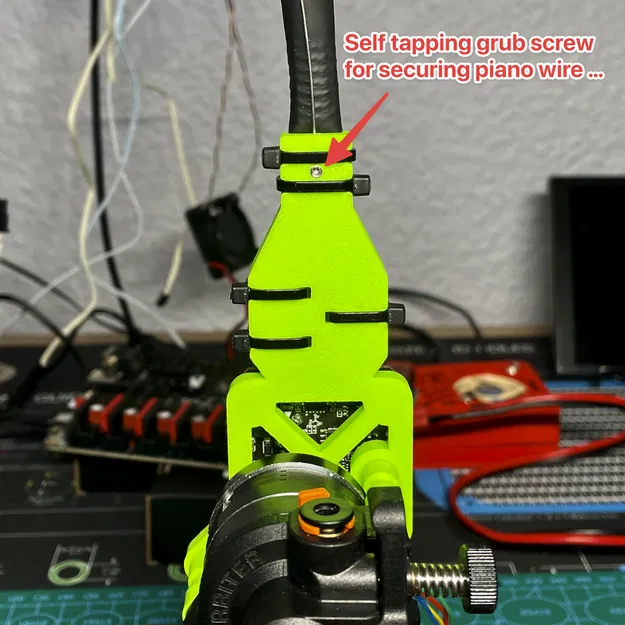

Dây piano có thể được cố định bằng vít grub M3.

Đối với phiên bản dùng nhiệt, bạn cần bộ đệm 3mm cho EBB42.

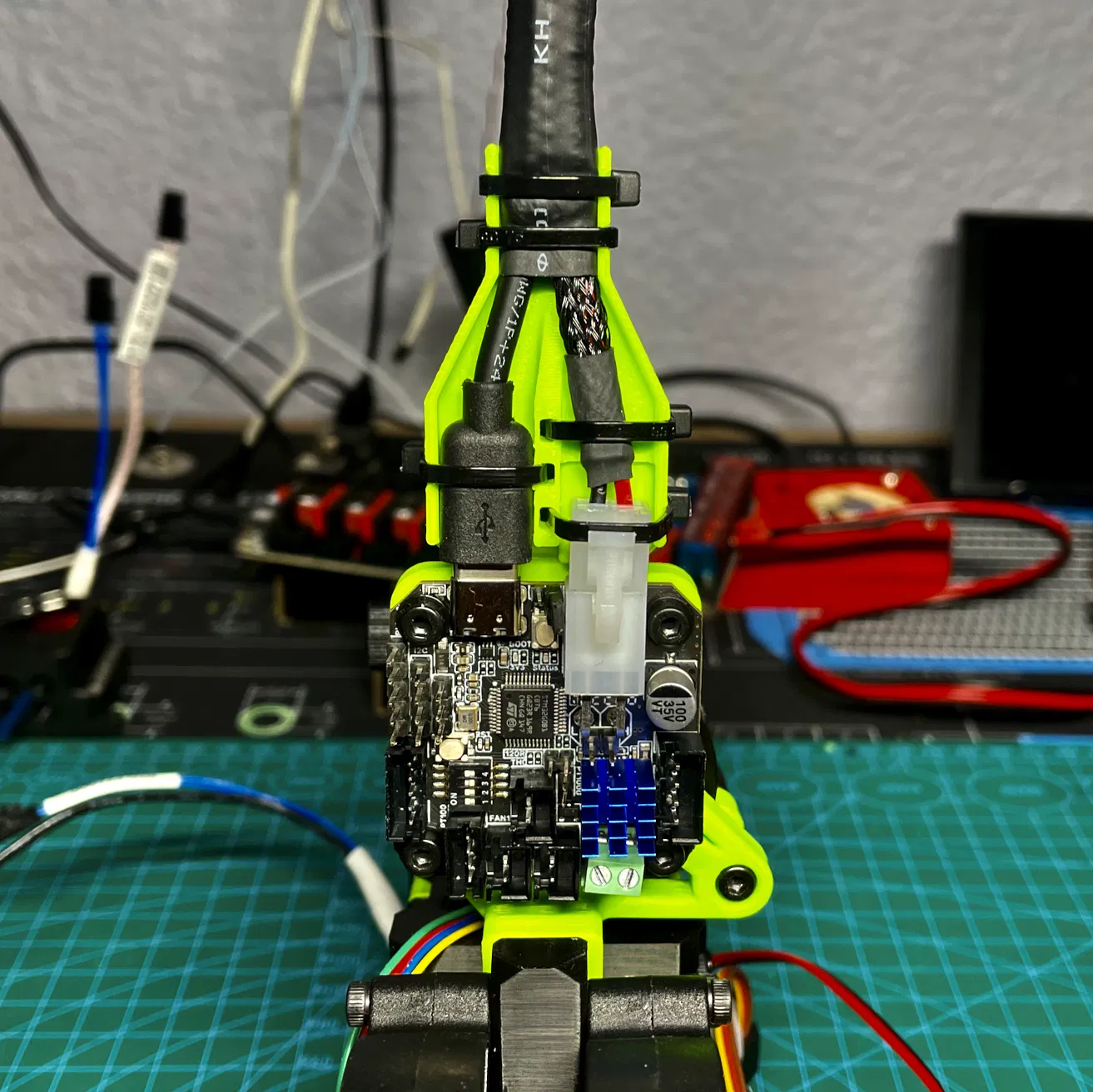

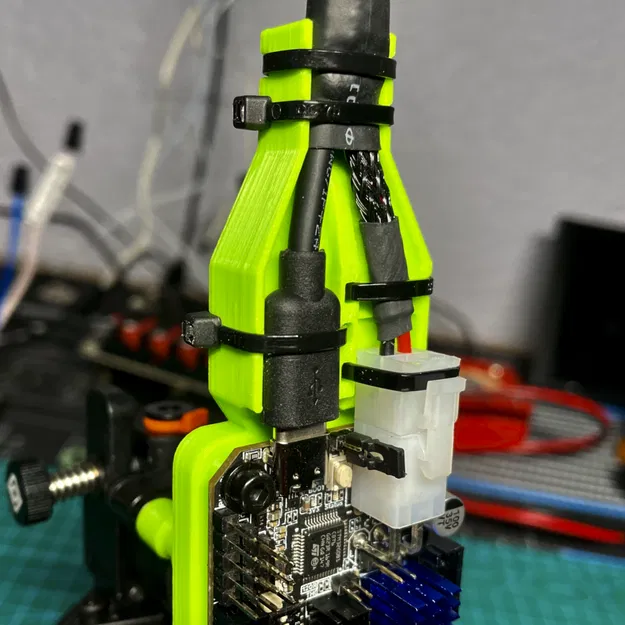

Các kênh siết cáp để cố định đầu nối và cáp USB-C và nguồn.

Tôi đề xuất sử dụng bộ đệm bằng đồng thau. Nếu bạn không có, bạn có thể sử dụng phiên bản in, nhưng bạn cần điều chỉnh độ dài cho phù hợp. Bộ đệm dài 20mm được cung cấp sẽ phù hợp với Orbiter. Do phản hồi từ người dùng, phiên bản LGX Lite cần ngắn hơn. Cần dùng nhiệt M3 x 4mm.

2023-03-12:

  • Thêm bộ đệm đường kính 7mm (thay vì 8mm)
  • Thêm bộ đệm Endstop cho RatRig VCore

2023-04-25:

  • Thiết kế lại hoàn toàn để giá đỡ cứng cáp và linh hoạt hơn cho các extruder khác
  • Sửa lỗ gắn cho Orbiter 2.x

2023-04-25:

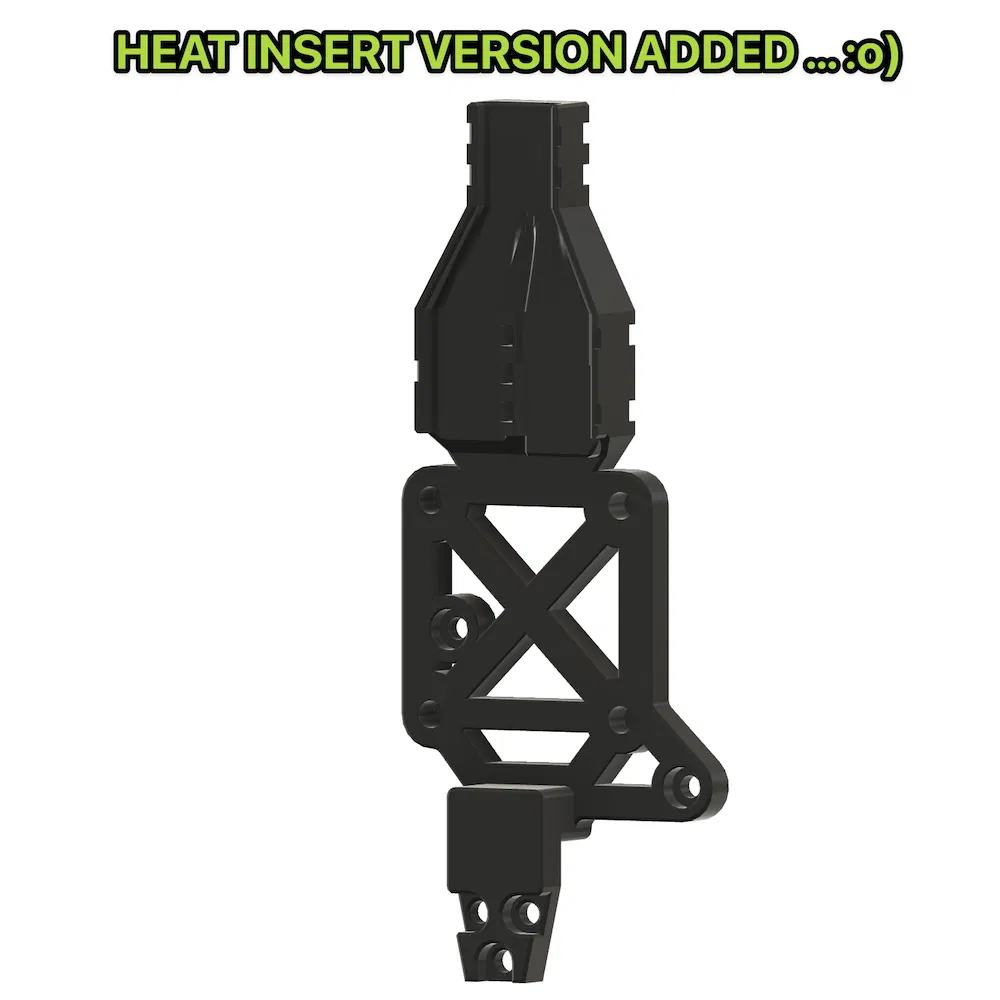

  • Thêm phiên bản Heat Insert

2023-04-26:

  • Thêm các phiên bản LGX Lite cho tất cả các biến thể

2023-05-08:

  • Thêm phiên bản Sherpa Mini cho tất cả các biến thể

2023-05-16:

  • Cập nhật phiên bản LGX Lite do lỗi thiết kế

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstepstl
Số file mô hình
27
Tổng dung lượng
8,1 MB
File lớn nhất
617,9 KB
