Ray laser Sculpfun S10 giúp thiết lập lấy nét dễ dàng hơn
Cải tiến ray laser cho máy Sculpfun S10 giúp việc thiết lập lấy nét trở nên đơn giản và hiệu quả hơn. Thiết kế tùy chỉnh này, được tạo ra bằng Fusion 360 và in bằng PETG, giải quyết các hạn chế của các giải pháp hiện có. Mô hình bao gồm các bộ phận cần thiết và hướng dẫn in chi tiết, đảm bảo sự vừa vặn hoàn hảo và chức năng tuyệt vời.
Mô tả
Tôi đã sử dụng Fusion 360 để tạo mô hình này và tôi đã in nó trên máy Bambu X1C. Tôi đã sử dụng sợi PETG màu xám than antraxit mờ của Filaplast 3D.
Tôi đã sử dụng cấu hình tối ưu 0,16 mm và trong Bambu slicer, tôi chỉ điều chỉnh một vài cài đặt:
- Vòng lặp tường (chu vi): 4
- Mật độ lưới bên trong thưa: 25%
- Độ chồng lên nhau của lưới bên trong/tường: 25%
- Đối với bộ phận nhỏ hơn, tôi cũng đã bật "Phát hiện tường mỏng" để nó không làm bẩn các lỗ nhỏ bên cạnh.
- Đối với bộ phận lớn hơn, tôi đã bật vành để đề phòng.
Tôi đã in các bộ phận này úp ngược, không cần giá đỡ ("dấu chấm than !" nên ở sai hướng - hướng lên để in).
Khe hở giữa các bộ phận được thiết kế là 0,05 mm và nó trượt rất tốt! Bạn cũng sẽ cần một vài bộ phận bổ sung để làm cho nó hoạt động:

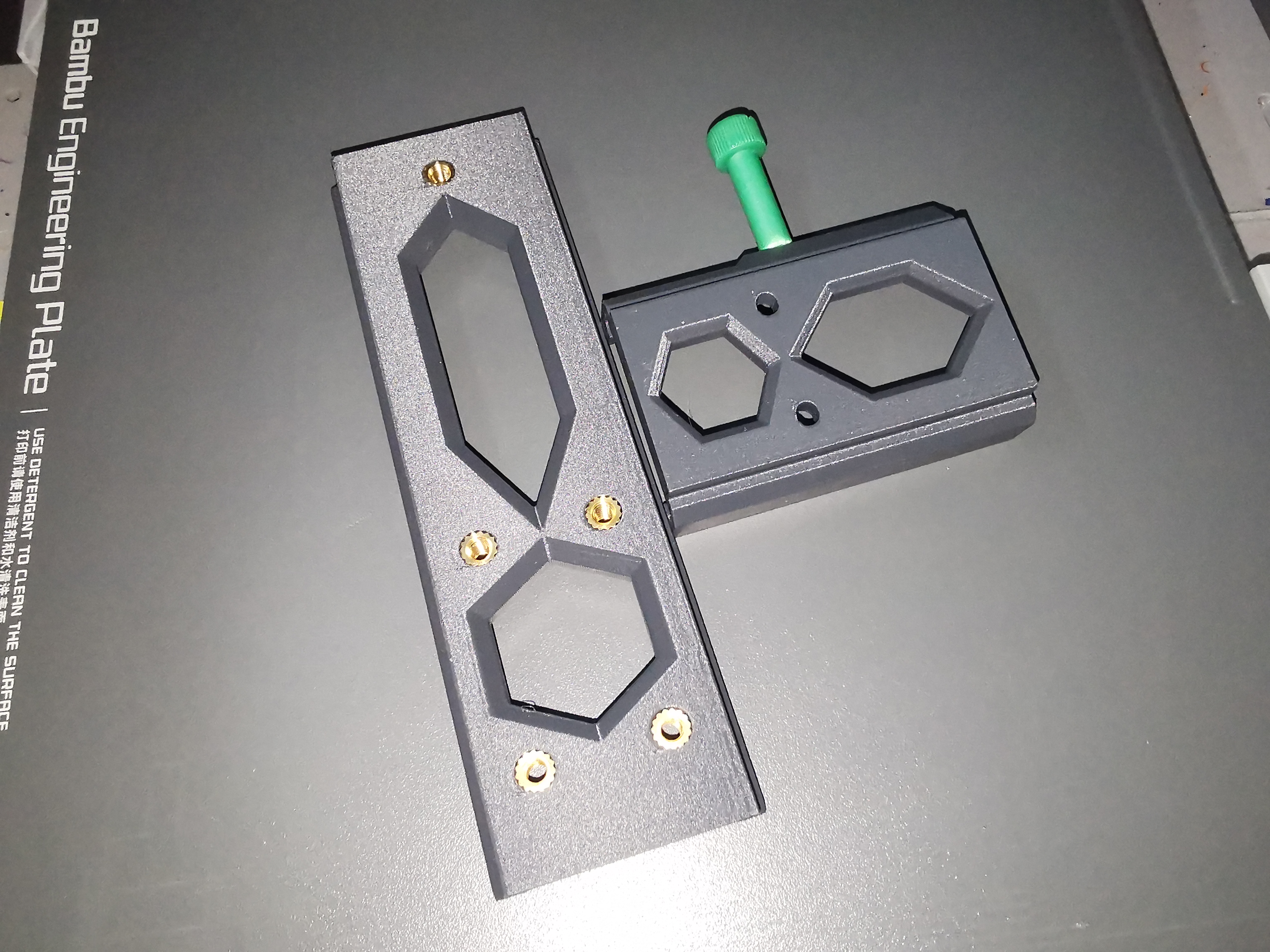

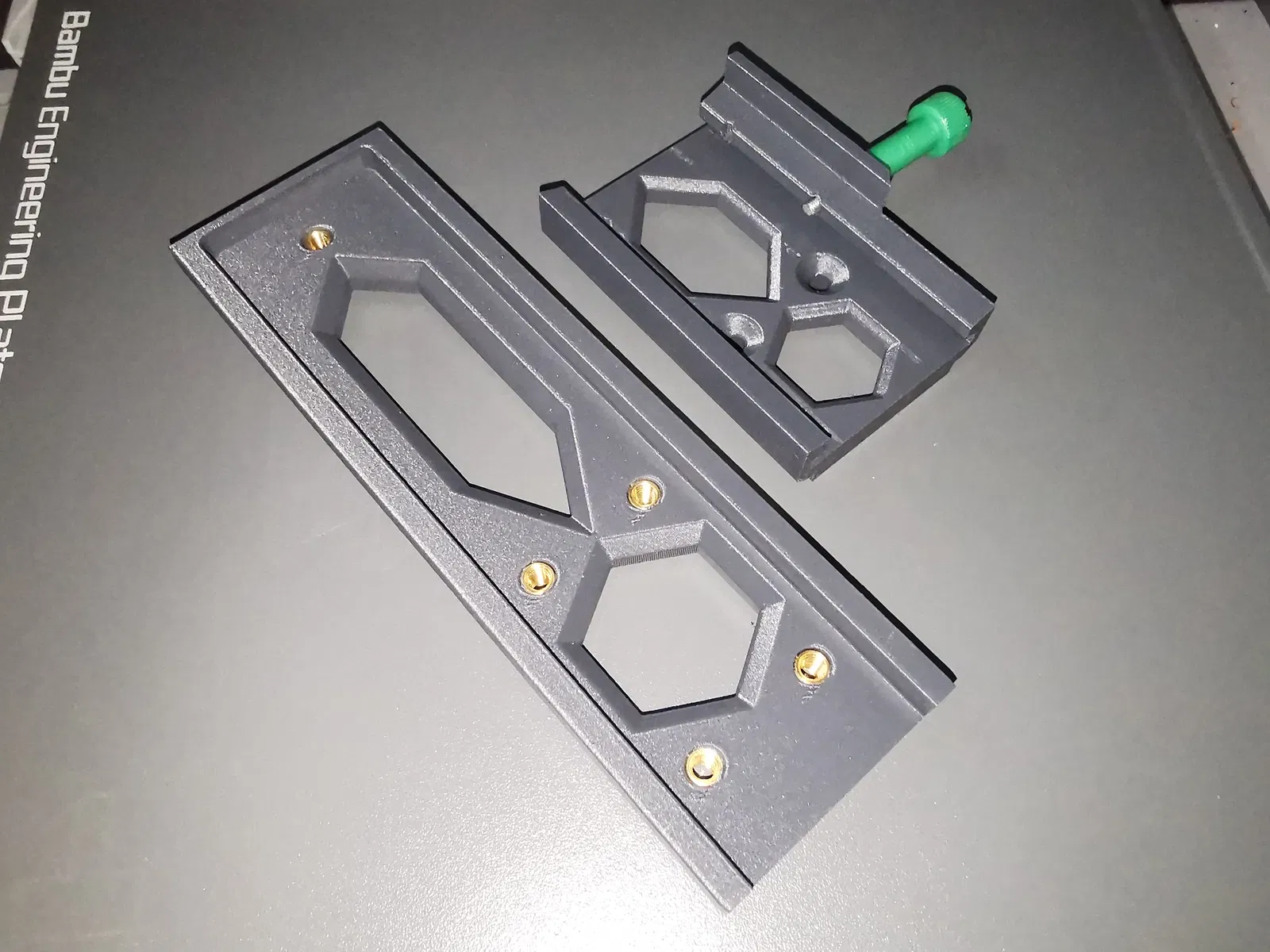

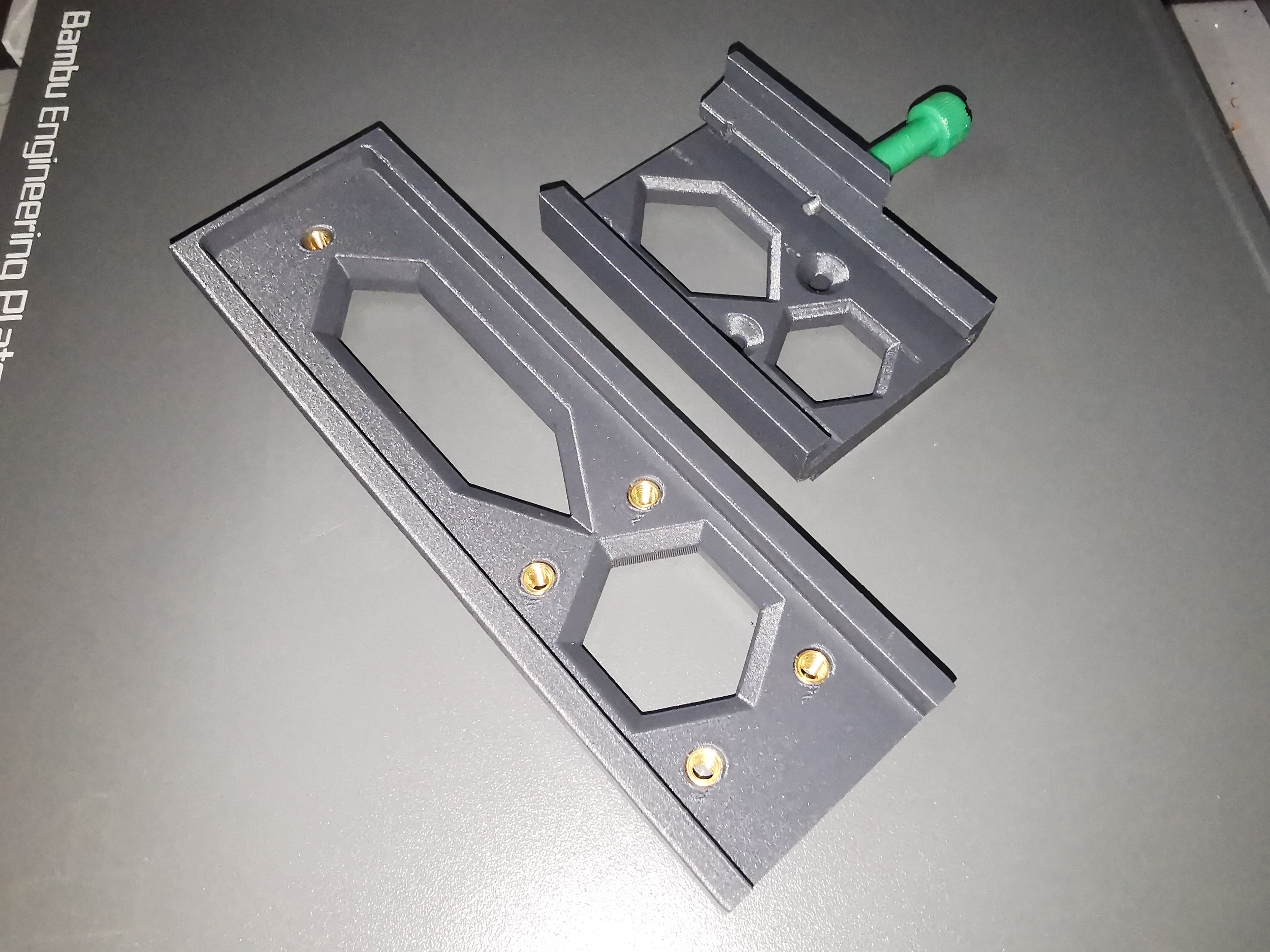

- 2x ren cấy bằng đồng M3 (Tôi đã sử dụng M3 x 5,7 mm của CNC Kitchen)
- 5x ren cấy bằng đồng M4 (Tôi đã sử dụng M4 x 8,1 mm của CNC Kitchen)

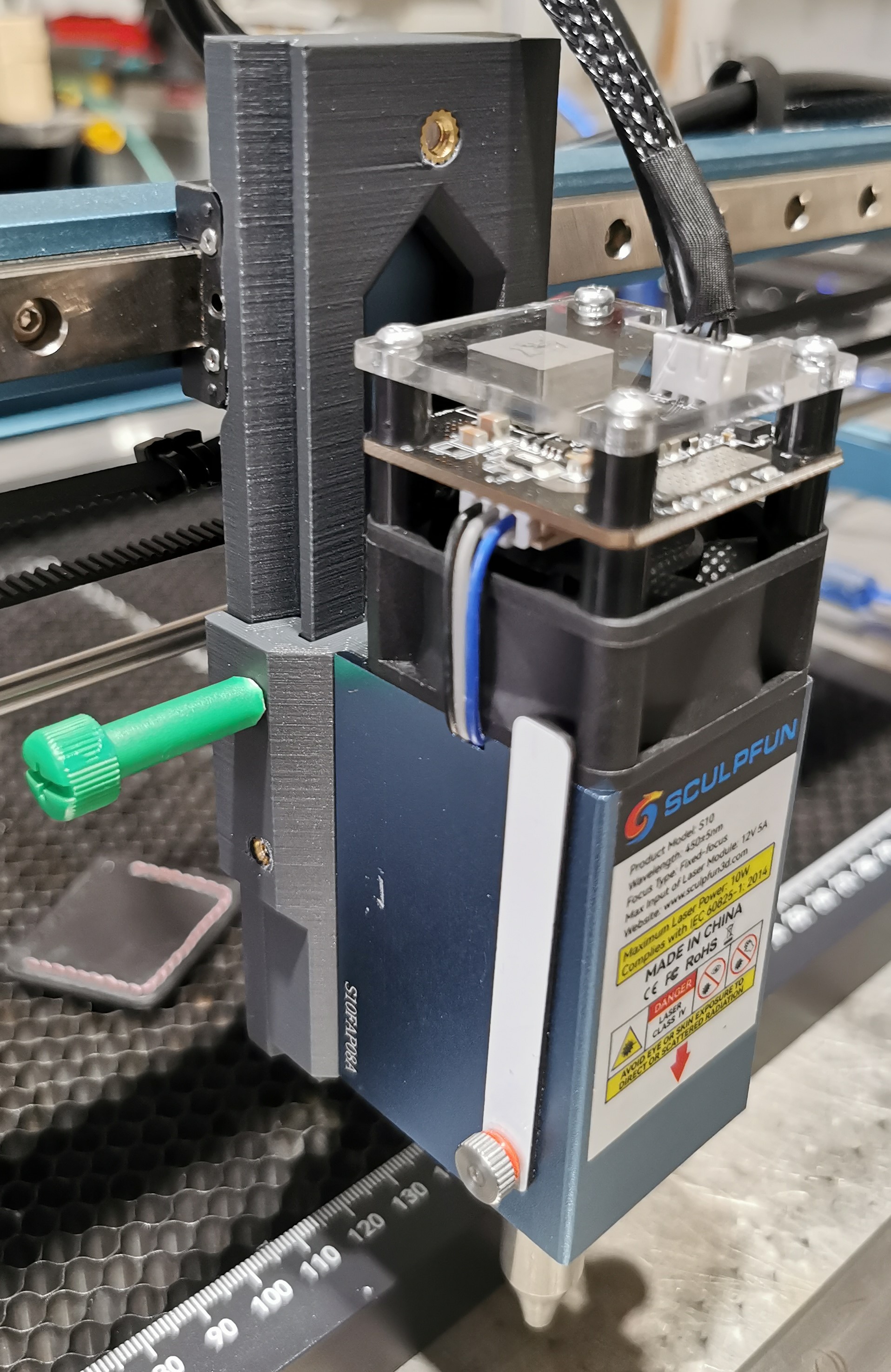

- 1 hoặc 2 vít có tay cầm lớn hơn (không chắc mô tả cái này thế nào, xem vít màu xanh lá cây trên ảnh) - chiều dài ren tối đa nên là 10 đến 11 mm!
Chúc bạn in ấn và khắc/cắt vui vẻ!
chỉnh sửa:
Khía nhỏ đã được làm thủ công trên bộ phận trên ảnh, tôi đã sửa mô hình 3D để bao gồm cả khía này!
