Thanh trượt gác chân KTM

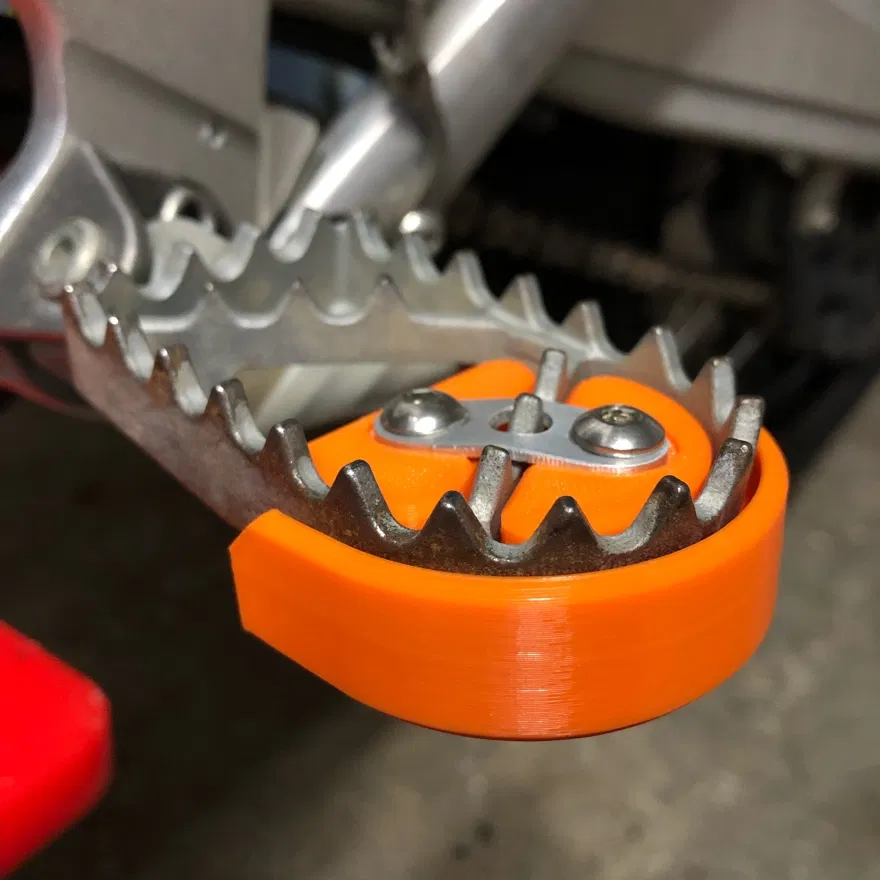

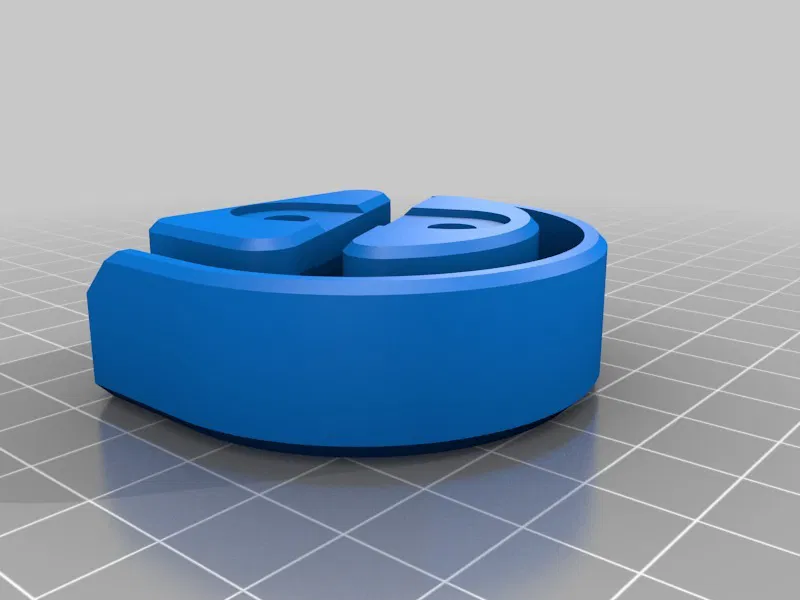

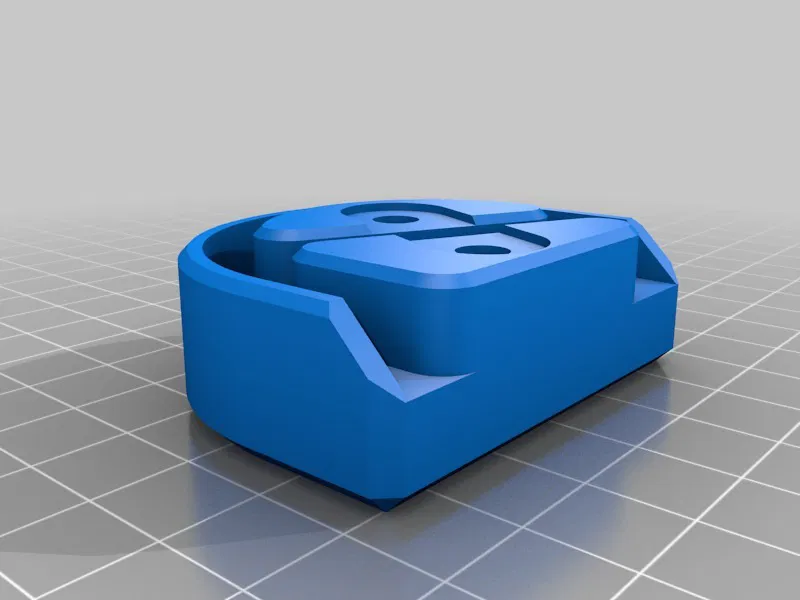

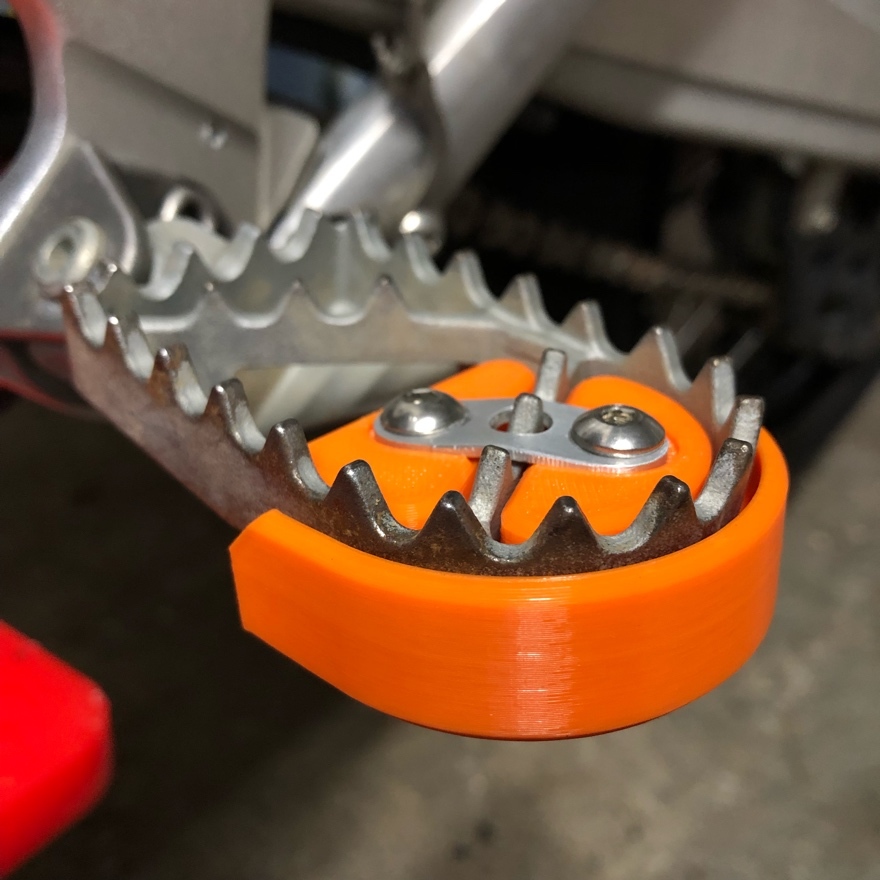

Cặp thanh trượt cho gác chân KTM mã số 78003041050 & 78003040050, đây là gác chân tiêu chuẩn trên hầu hết các xe địa hình KTM từ khoảng năm 2000. Kiểm tra xe của bạn tại đây - https://www.motosport.com/oem-parts/part-number/78003041050

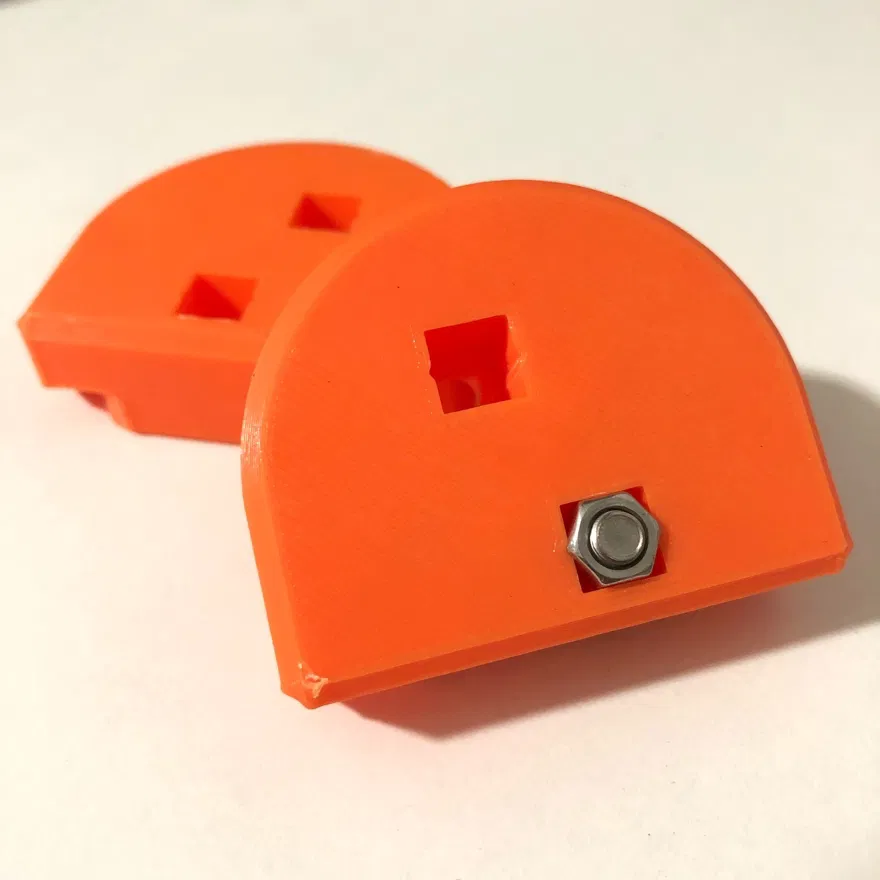

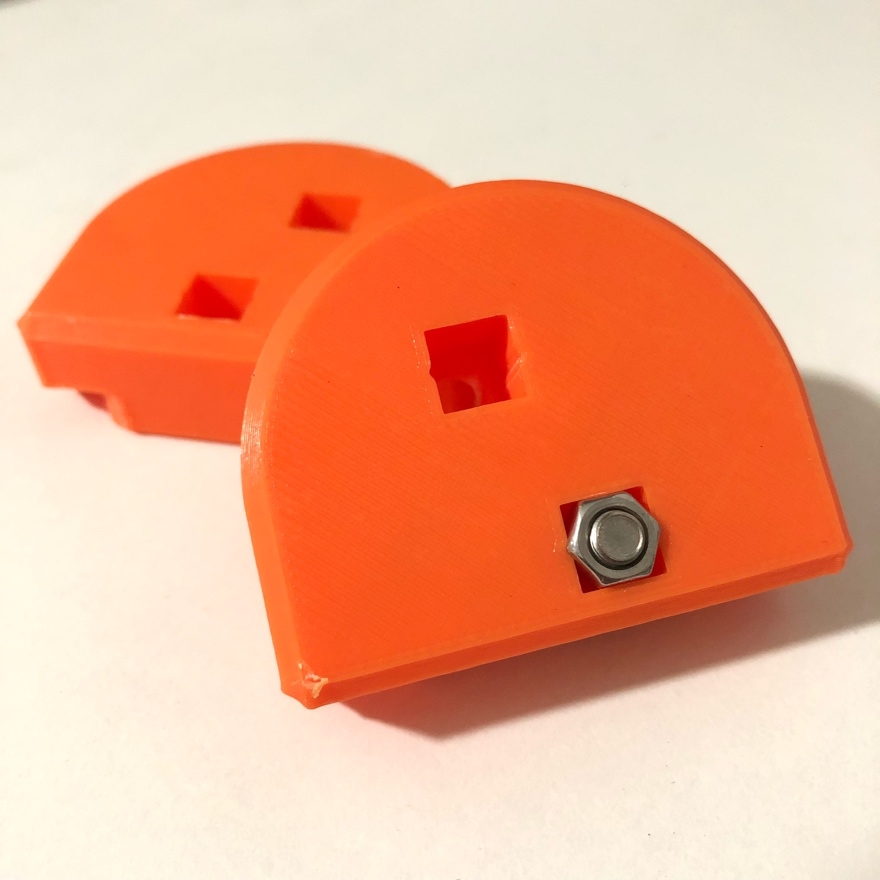

Các lỗ trên đế dành cho đai ốc lục giác M5 HOẶC đai ốc vuông, bạn có thể làm cho chúng cố định nếu muốn.

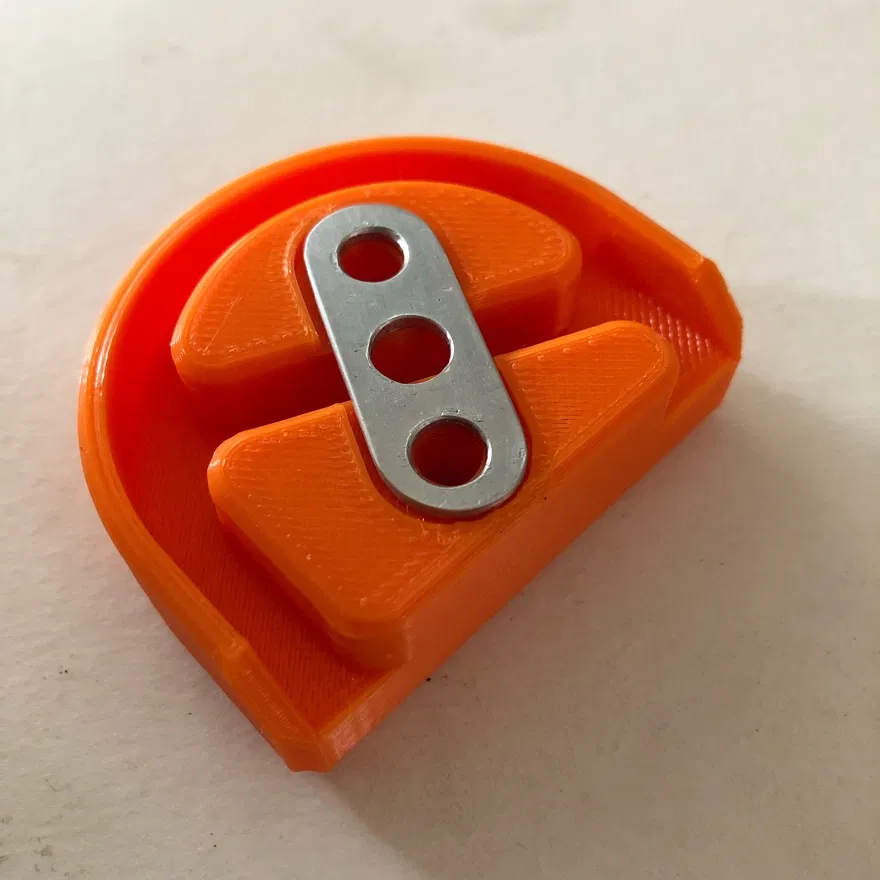

Bạn sẽ cần tạo một tấm giữ như trong hình, tấm này được làm từ thanh nhôm rộng 12mm x dày 1.6mm. Nó có 3 lỗ cách nhau 10mm, lỗ trung tâm là 6.5mm và 2 lỗ cho vít là 5.5mm; bạn không cần quá chính xác về kích thước lỗ hoặc độ dày vật liệu.

Tôi đã lắp các vít vào đai ốc với một chút keo xanh. Đai ốc Nylock có thể hoạt động nhưng cũng có thể làm hỏng lỗ gắn khi siết chặt, tương tự như vậy vòng đệm khóa có thể cần nhiều lực xoắn hơn để hoạt động và có thể làm hỏng bộ phận khi siết chặt, bạn cứ thử và báo cáo lại.

Cài đặt in

Máy in:

Raise3D N2

Vỉ nướng:

Không quan trọng

Hỗ trợ:

Có

Độ phân giải:

0.2

Tỷ lệ lấp đầy:

100%

Danh mục: Ô tô
