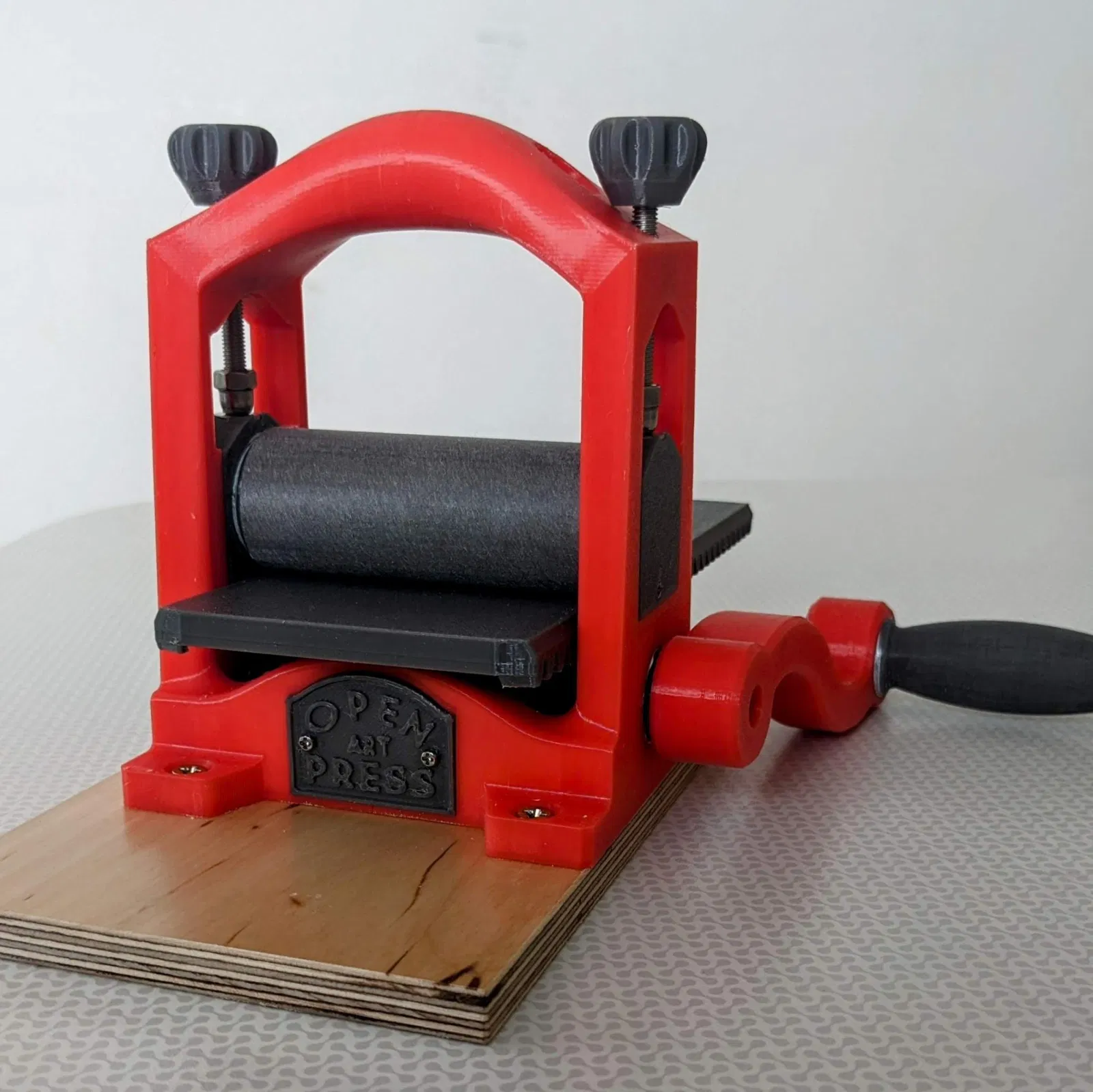

Cải tiến máy in nghệ thuật mở của Drew - Phiên bản 1.1

Cảm ơn Martin Schneider vì thiết kế tuyệt vời của Dự án Open Press Gốc.
https://www.thingiverse.com/thing:2841592 và https://openpressproject.com/

Cảm ơn Hefrimu người đã tạo ra nhiều cải tiến để hình thành Open Art Press: </3d-model/3d-model/bang-in-nghe-thuat-cai-tien-voi-thiet-ke-chac-chan> bao gồm các răng bánh răng mạnh mẽ hơn, sử dụng bánh răng xoắn và tay cầm được cải thiện.

Tuy nhiên, tôi đã tìm thấy một vài cách để cải thiện những dự án xuất sắc này, bằng cách tạo ra các tinh chỉnh sau v1.1.

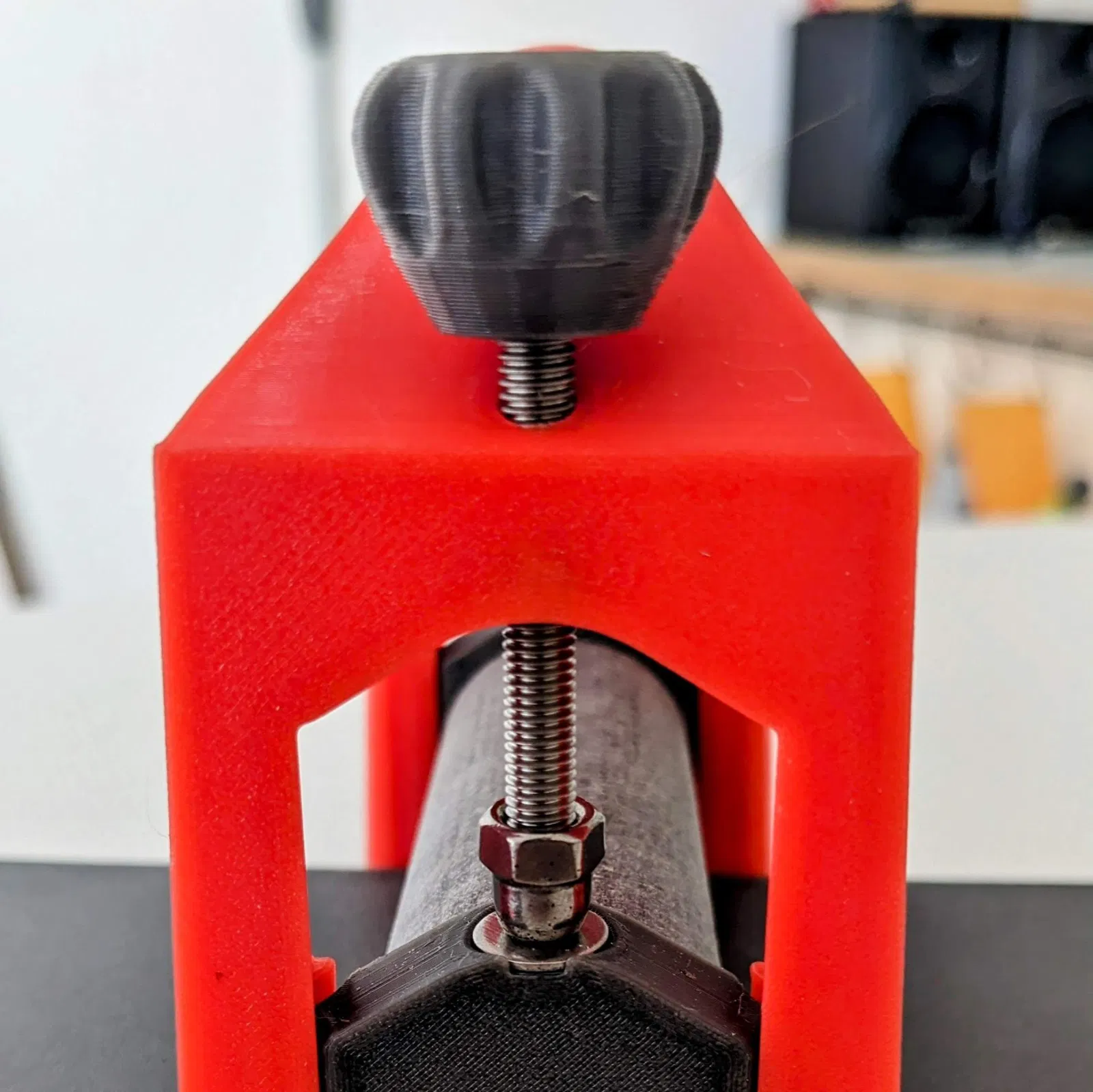

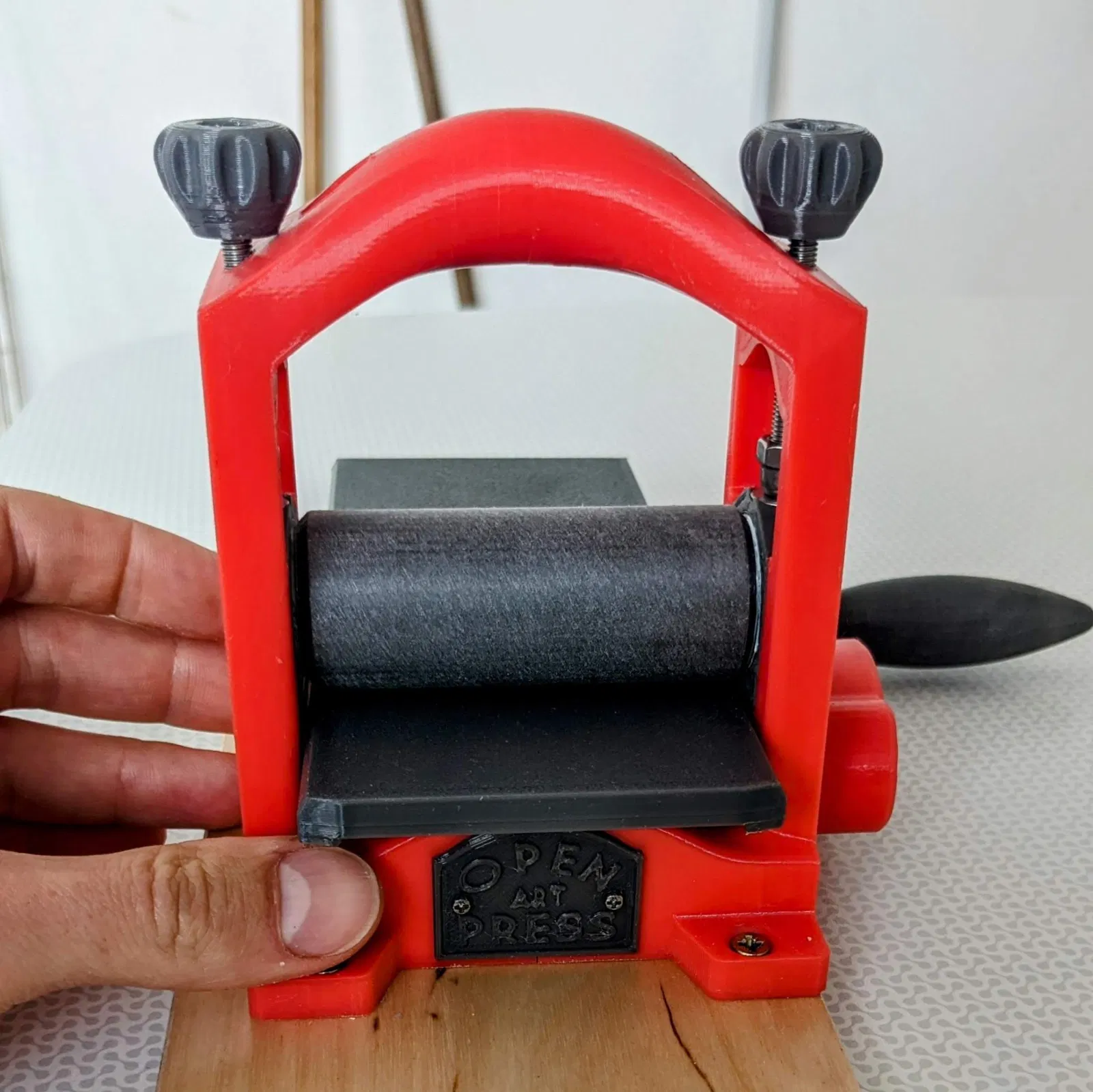

1. Núm mới - cho phần trên của ốc vít của máy ép.
2. Chuyển sang phần cứng tiêu chuẩn - Để dễ dàng lắp ráp mà không cần tùy chỉnh các bộ phận kim loại. Và tạo ra danh sách phần cứng bên dưới.

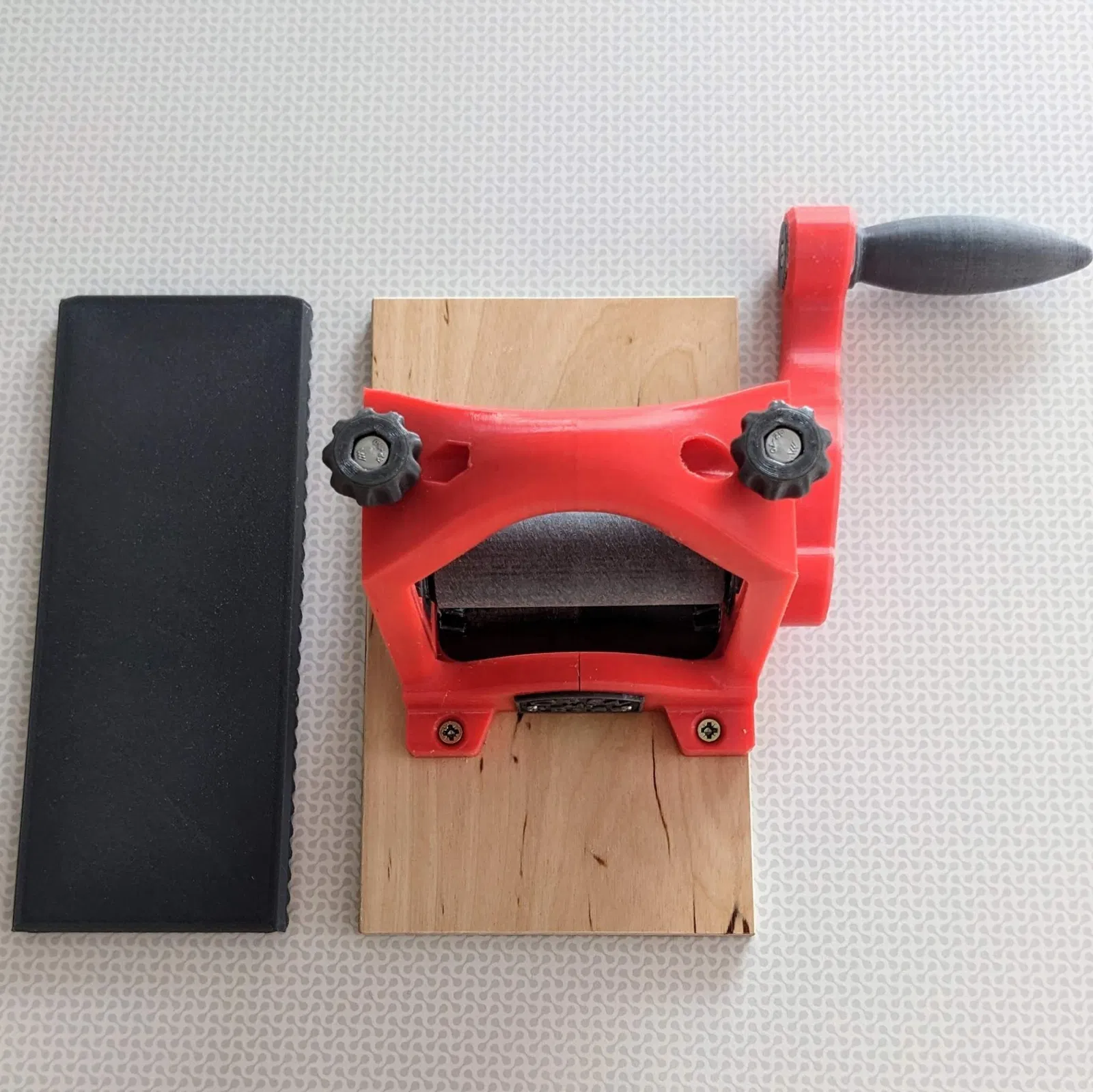

3. Bàn in dài hơn 189mm - Tôi không làm bất kỳ CAD mới nào ở đây, tôi chỉ sắp xếp 2 bàn một cách cẩn thận lên giường in và in chúng như một đối tượng.

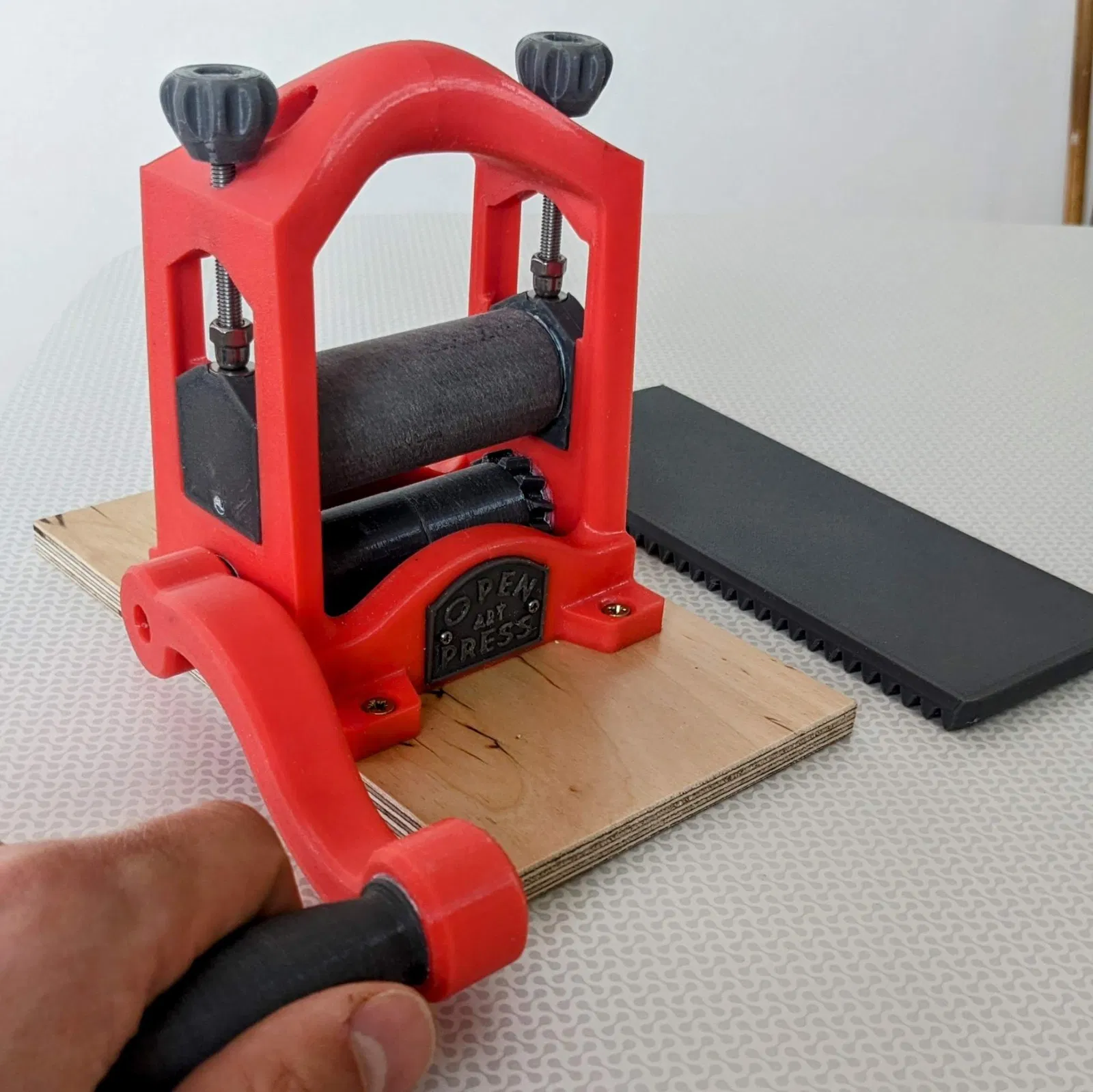

4. Con lăn trên đơn giản hóa - loại bỏ rãnh bi, tôi phát hiện rằng bi không cần thiết.
5. Tay cầm mới - Điều chỉnh nhỏ để cải thiện độ chính xác.

Danh sách phần cứng - cho Open Art Press v1.1

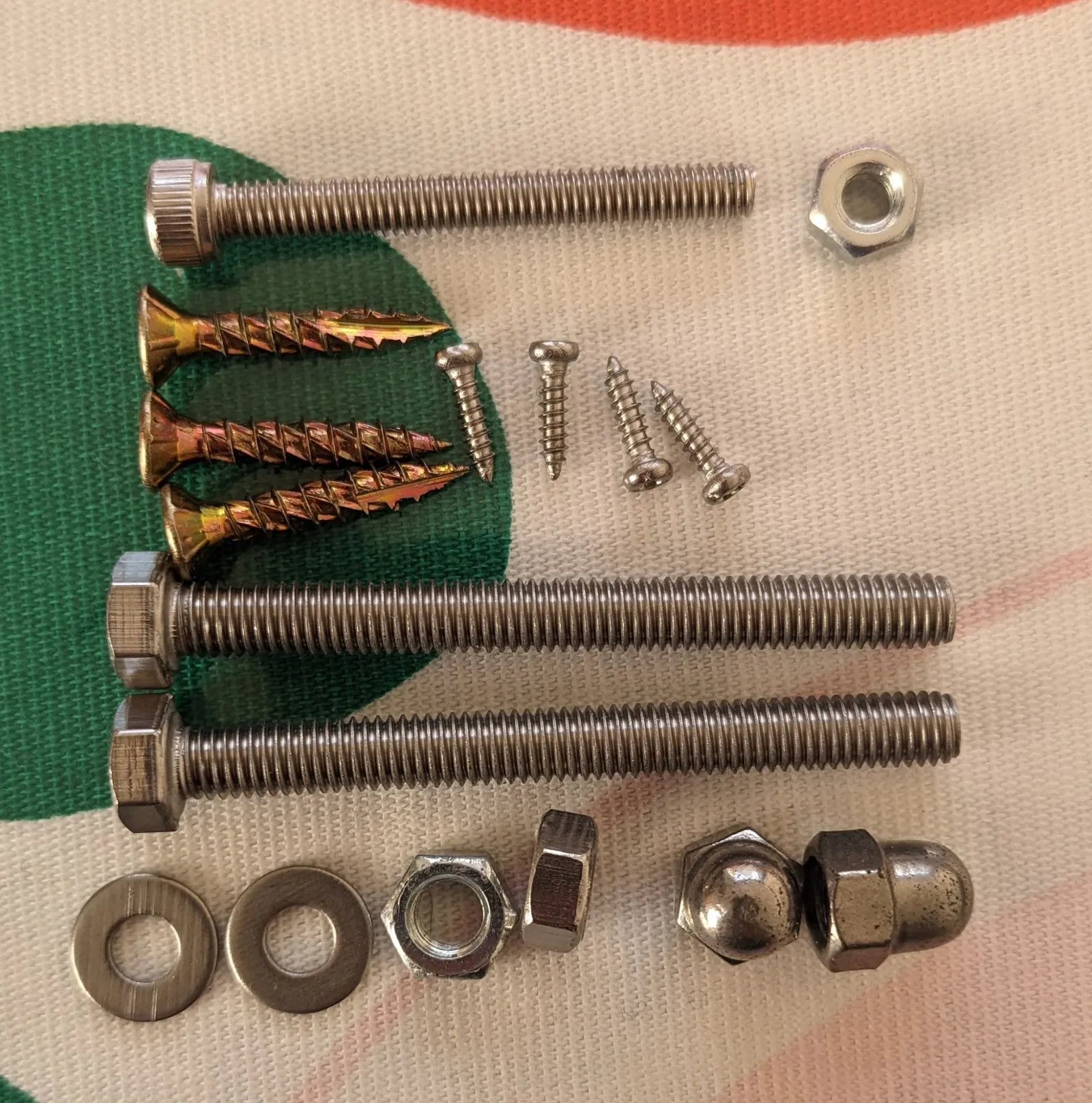

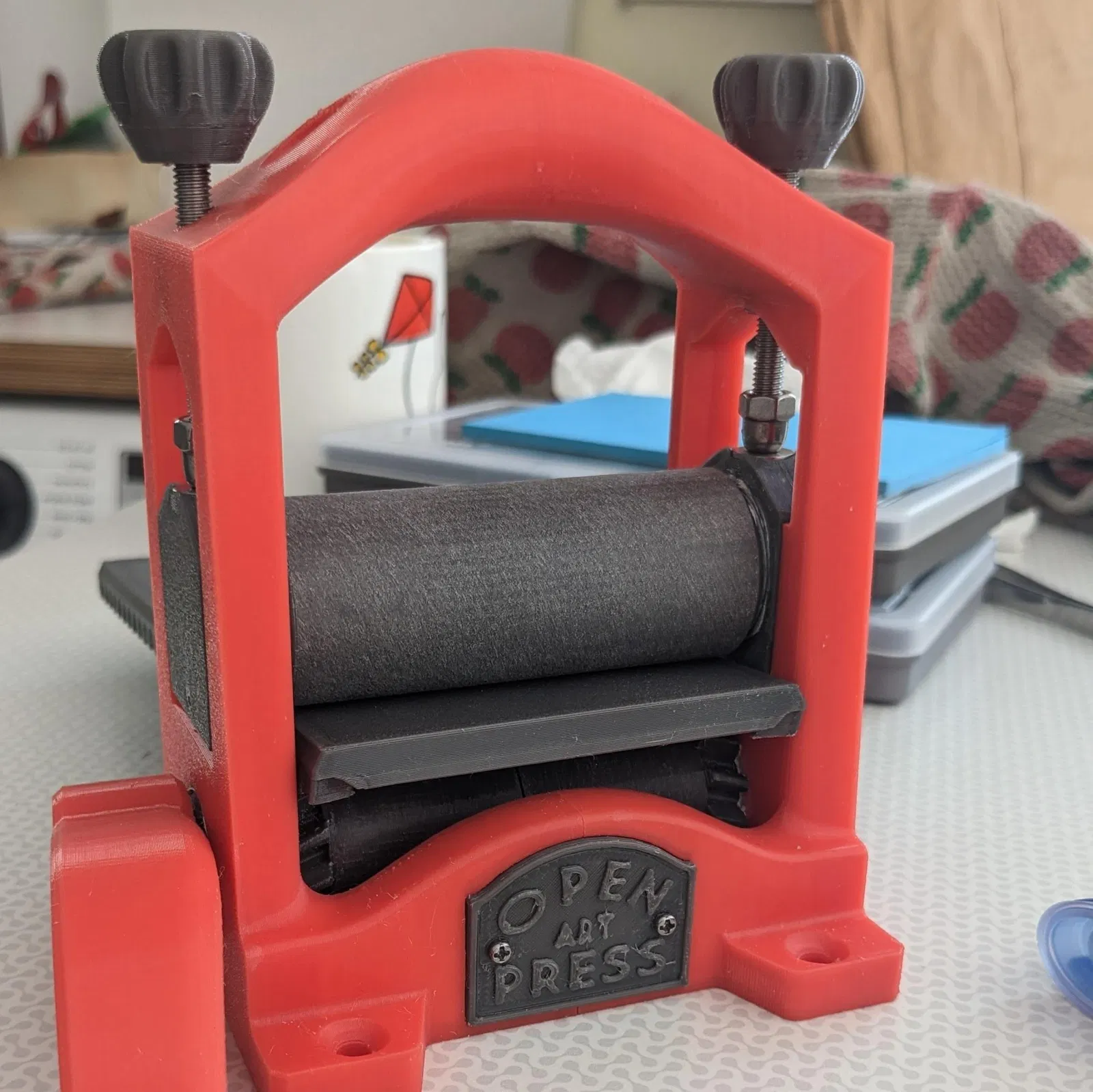

Đối với ốc vít của máy ép (xem ảnh để biết cách lắp ráp):

• 2 ốc vít đầu lục giác M5 x 50mm làm ốc vít cho máy ép
• 2 đai ốc M5 được ép vào khung
• 2 đai ốc đầu chóp M5
• 2 vòng đệm M4 được đẩy hoặc dán vào phần trên của giá đỡ con lăn, để nhận các đai ốc chóp.

Để cố định khung lại với nhau:

• 4 ốc vít tự khoan đầu Philips M2 x 8mm - để cố định trên các bảng tên và giữ khung lại với nhau.
• 1 ốc vít đầu chóp M4 x 35mm - để cố định phần trên của khung lại với nhau.
• 1 đai ốc M4

Để cố định tay cầm lại với nhau:

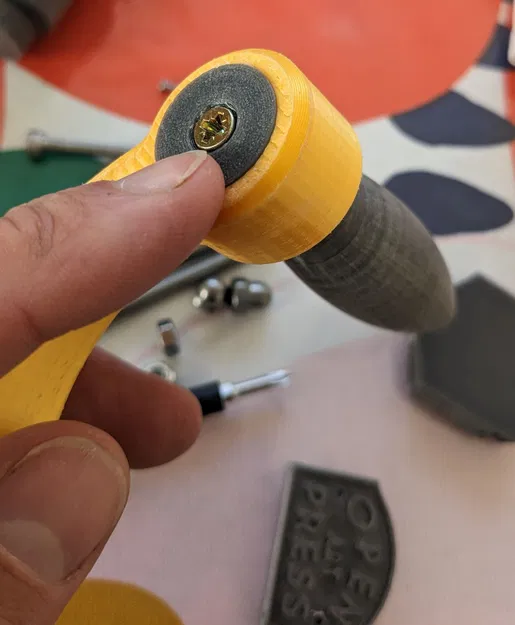

• 3 ốc vít gỗ (kích thước cần kiểm tra) để cố định trên tay cầm và con lăn dưới.

Hướng dẫn in

• In được in PETG với độ dày lớp 0.2mm, 50% độ đầy và 4 tường, trên và dưới.
• PETG có thể được đánh nhẵn tốt hơn nhiều so với PLA để tạo ra bề mặt cuối cùng tốt hơn.
• Trên một máy Ender3, mất khoảng 1.5 đến 2 ngày để in tất cả các bộ phận.
• Con lăn dưới là bộ phận duy nhất mà tôi đã sử dụng hỗ trợ, để giữ cho các răng bánh xe đứng vững.

Lắp ráp

• Tôi thấy cần vài giờ đánh nhẵn cẩn thận để làm cho các bề mặt chạy sạch sẽ và mượt mà.
• Tôi đã sử dụng một loại mỡ lithium trắng từ bộ dụng cụ xe đạp của tôi trên các bề mặt bạc.

Tương thích

• Tất cả các bộ phận v1.1 hoàn toàn tương thích với các bộ phận thay thế lắp vào của Hefrimu Open Art Press.
• Chỉ có các núm điều chỉnh là tương thích với Original Schneider Open Printing Press.

Tôi còn rất nhiều cải tiến nữa để thực hiện, vì vậy tôi sẽ cập nhật thêm vào một thời điểm nào đó.
