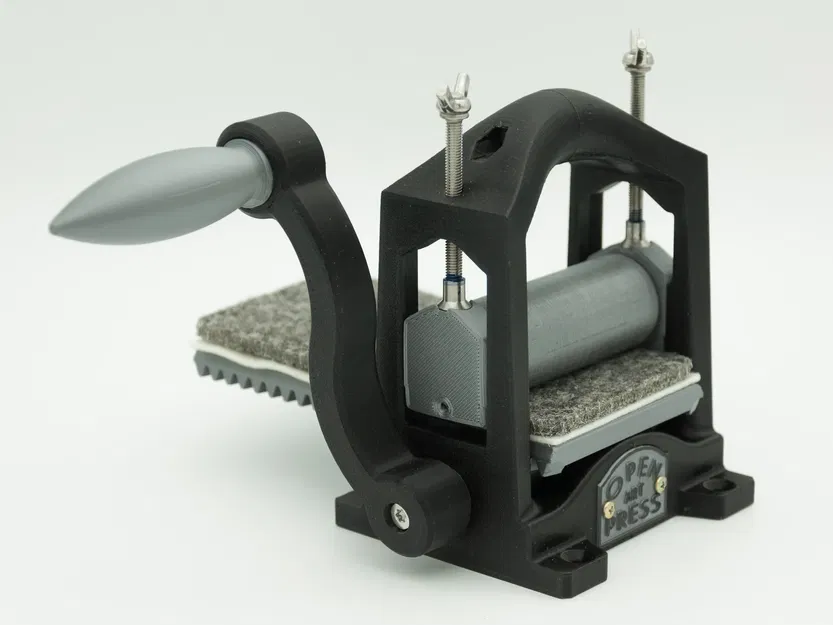

Bảng in nghệ thuật cải tiến với thiết kế chắc chắn

Cảm ơn Martin Schneider vì thiết kế đẹp của anh ấy.
xem https://www.thingiverse.com/make:842468
và https://openpressproject.com/

Tuy nhiên, tôi đã tìm thấy một số điều để cải thiện ;-) và do đó đã thực hiện một thiết kế hoàn toàn mới.

Mặc dù kích thước giao diện là giống nhau, nhưng các bộ phận có thể không tương thích.

Vậy tôi đã chỉnh sửa gì:

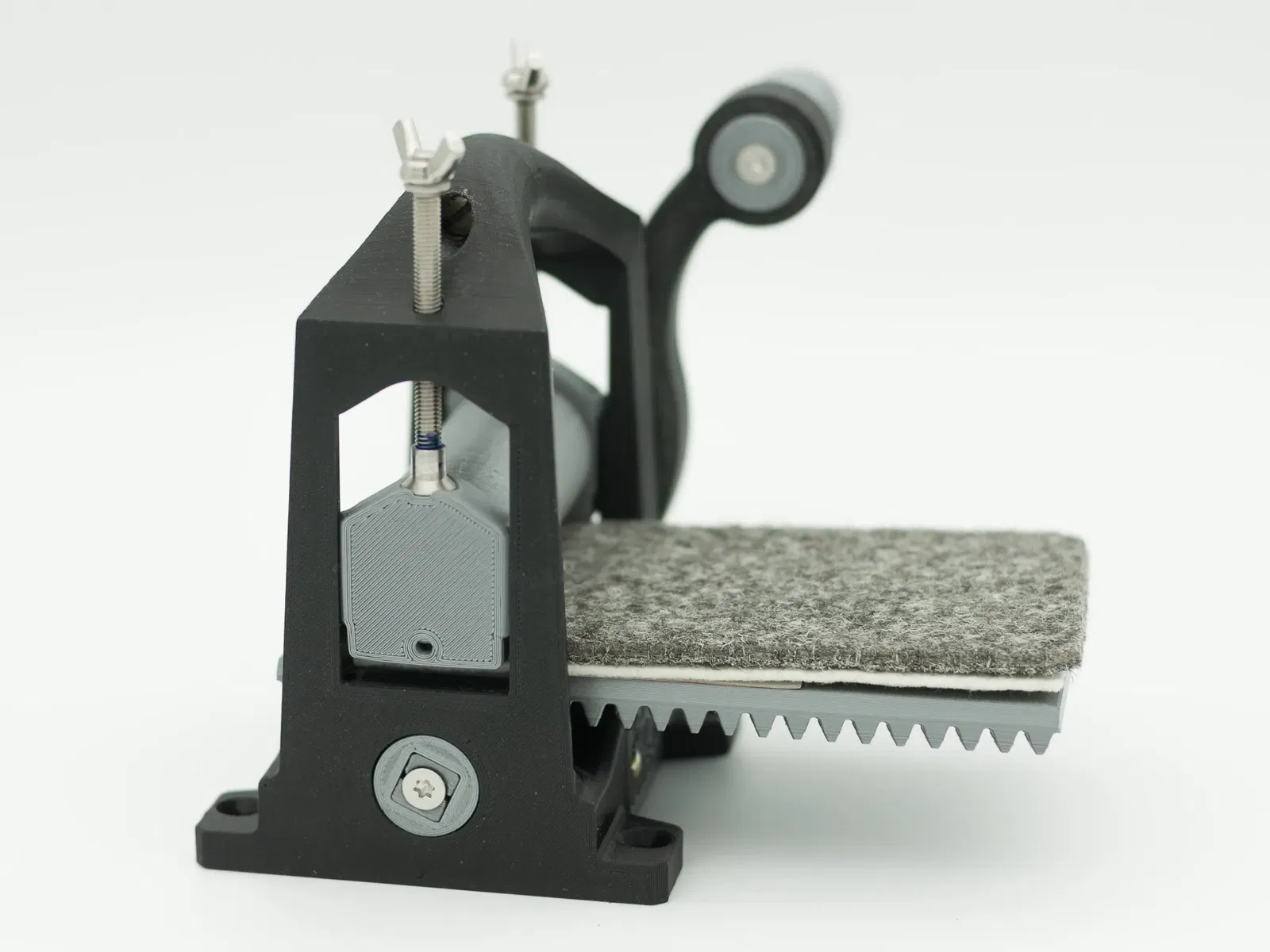

Kết nối chắc chắn hơn giữa các bộ phận bên, ở trên cùng với một vít M4, ở dưới cùng với bảng nhãn được thiết kế đặc biệt hoạt động đồng thời như một cái kẹp và kéo cả hai bộ phận bên lại với nhau.

Trục vuông cho con lăn dưới được làm từ hai nửa, mỗi nửa có một bước nhẹ ở một bên phù hợp với một túi trên con lăn dưới và tay cầm. Các nửa trục vuông được ngồi khá chắc chắn theo mục đích. Hãy chú ý để lắp các đầu hơi nâng lên, một cái vào túi dự kiến của một con lăn dưới, cái còn lại ở phía đối diện trên tay cầm! Việc cố định được thực hiện bằng các vít M4 countersink ở cả hai bên.

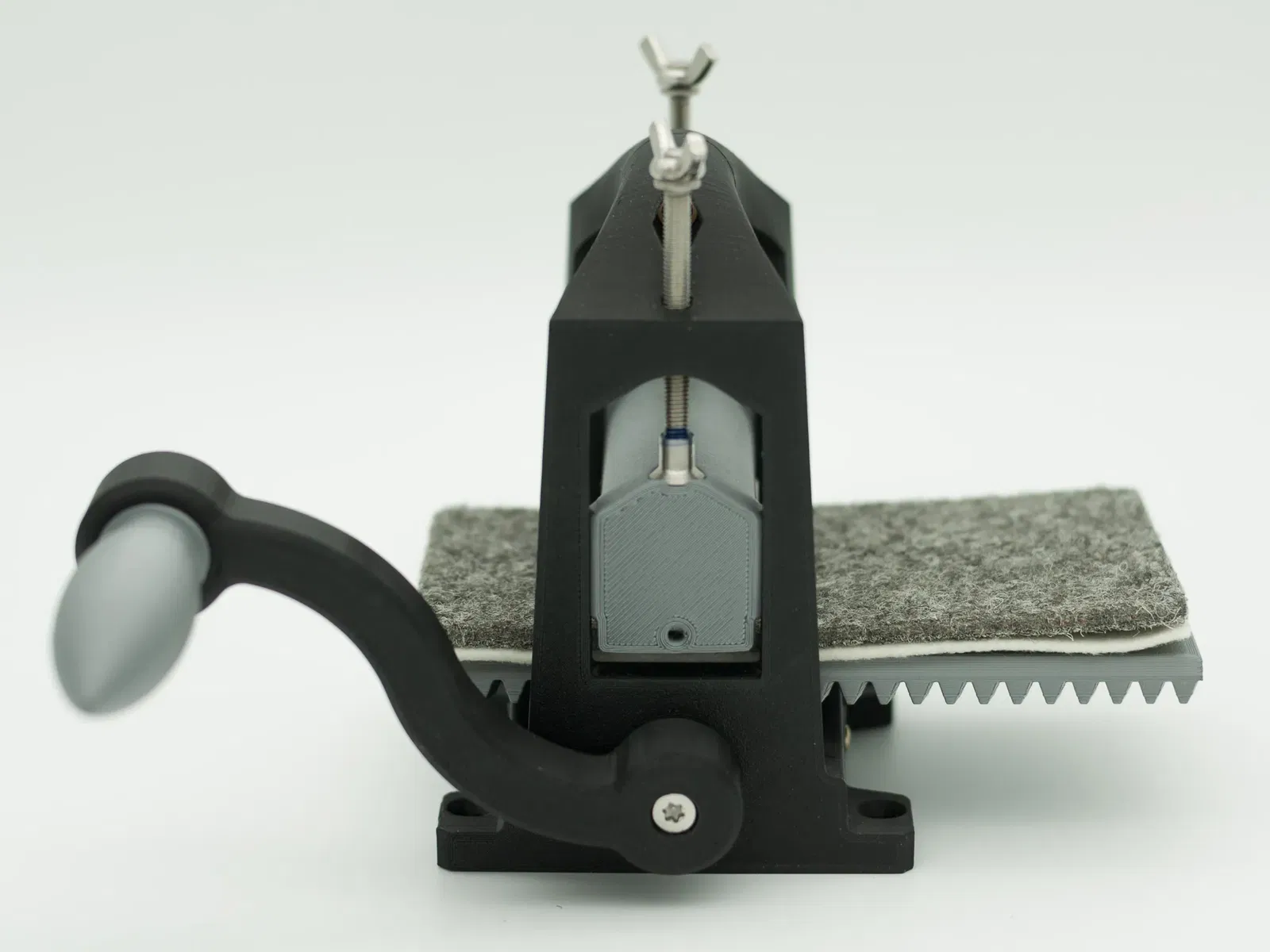

Tôi không thích tay cầm thẳng gốc ban đầu. Theo ý kiến của tôi, thiết kế của tay cầm thẳng không phù hợp với thiết kế cong của các bộ phận bên trông hơi giống như những máy in thủ công cũ. Vì vậy, tôi đã thiết kế một tay cầm cong và một tay cầm đẹp như có thể thấy trên các máy tiện cũ.

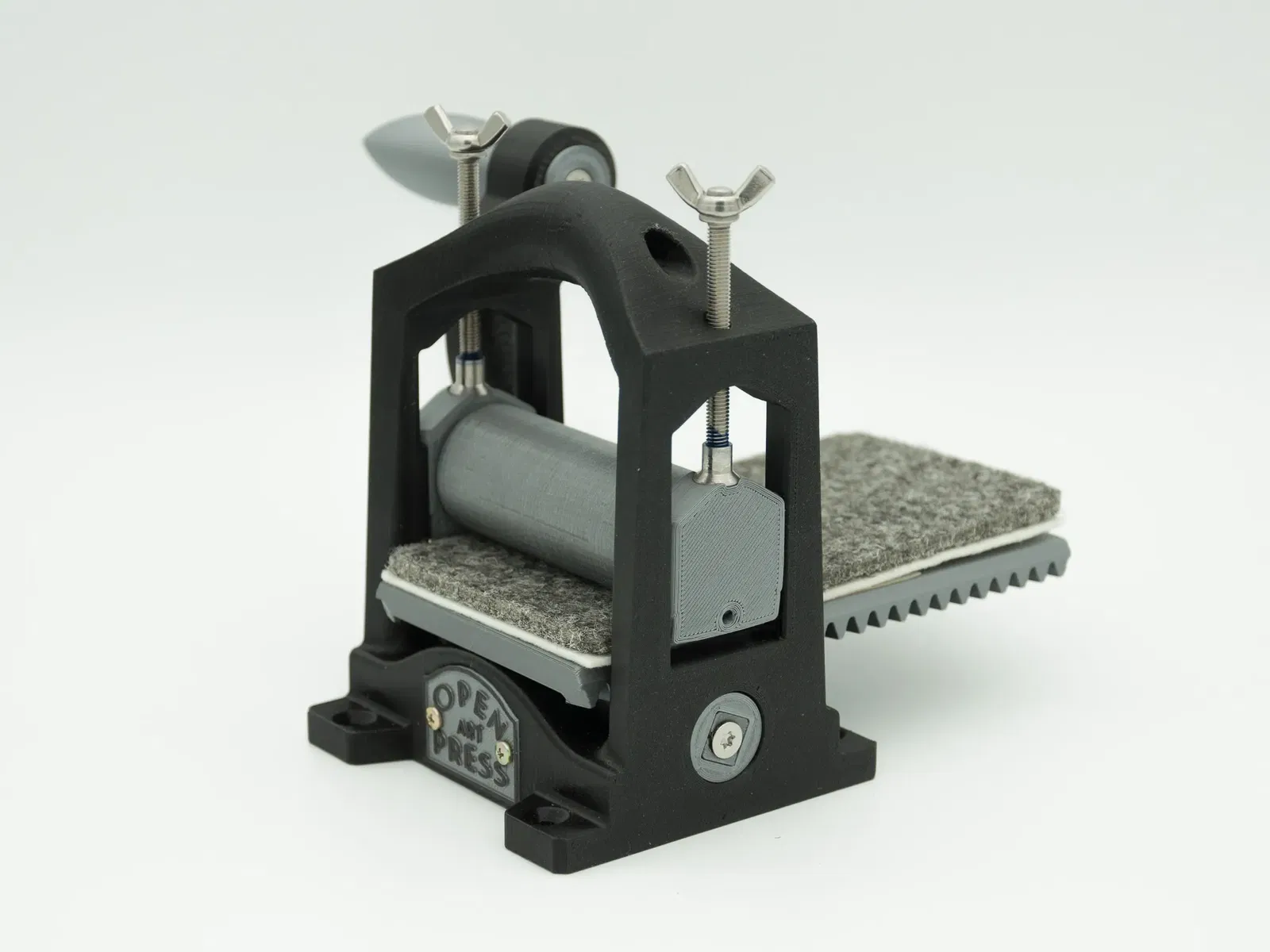

Tôi đã thiết kế lại hình dạng và hình thức của các thanh trượt hướng dẫn con lăn trên trong các bộ phận bên. Các rãnh trong thanh trượt và các thanh trượt có thể được sử dụng cho việc bôi trơn hoặc để đặt một số viên bi vào và nâng cấp nó thành ổ bi. Tôi chỉ sử dụng nó để bôi trơn nhưng cũng có thể nâng cấp thành ổ lăn.

Con lăn trên đã được thiết kế lại và các rãnh cho ổ bi/bôi trơn đã được tích hợp. Cũng đã thêm một số cạnh vát để làm cho nó dễ in hơn mà không cần hỗ trợ.

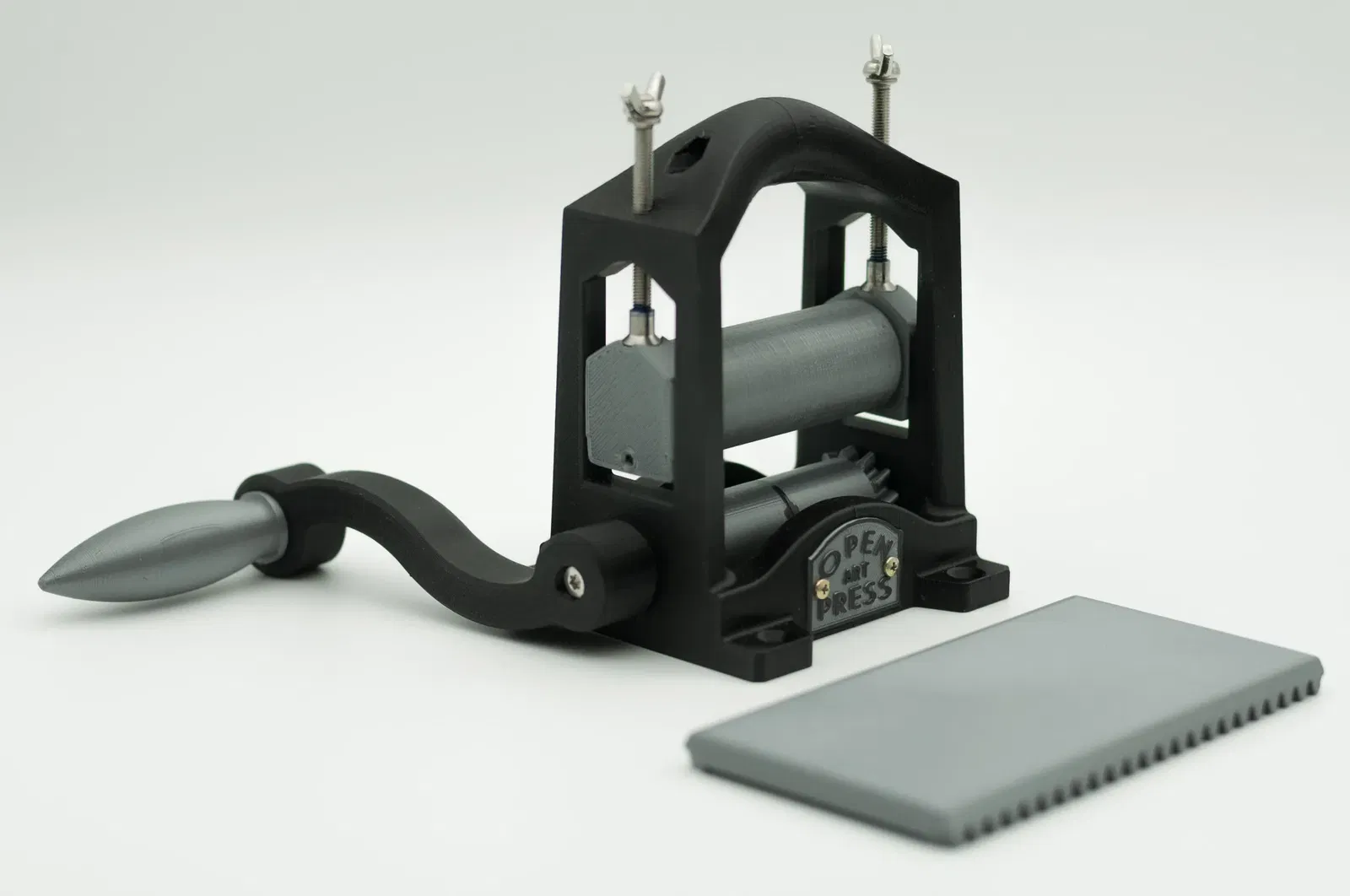

Tôi đã thiết kế lại con lăn dưới với túi cho trục vuông và các răng cưa mới. Bảng in cũng đã được thiết kế lại.

Hướng dẫn in

Tôi đã sử dụng PLA với độ dày lớp 0.2mm. Tất cả các tham số nên được hiển thị trong tệp 3mf.

Các phần nửa của trục vuông ngồi khá chắc chắn theo mục đích. Sử dụng giấy nhám nếu nó quá chặt cho bản in của bạn.

Hãy chú ý để phù hợp với đầu nhô lên nhẹ nhàng của mỗi nửa của trục vuông vào các túi dự kiến - một bên vào con lăn dưới và bên kia vào tay cầm!

Xem https://openpressproject.com/blogs/news/how-to-3d-print-your-own-printing-press để biết thêm mẹo.

Dưới đây là các bộ phận tiêu chuẩn được sử dụng trong thiết kế:

• 2x Hülsenmutter (Bushing nut?) M5, Thép không gỉ e.g https://www.ebay.de/itm/251854380241 (cần được rút ngắn khoảng ~5mm)
• 2x Flügelschraube (wing screw?) M5x50 bằng Thép không gỉ https://www.ebay.de/itm/261196116391
• 2x Đai ốc hình lục giác DIN934/ISO4032 M5 Đồng!
• 1x Senkschraube (Countersink screw) Torx DIN965 M4x12 Thép không gỉ e.g. https://www.ebay.de/itm/261298119469
• 1x Senkschraube (Countersink screw) Torx DIN965 M4x35 1x Đai ốc lục giác DIN934/ISO4032 M4 Đồng!
• 4x vít đầu phẳng nhỏ cho Gỗ/Nhựa ø1.6..ø1.8mm x 5mm
