Ngăn Kéo Dưới Bàn 2.0

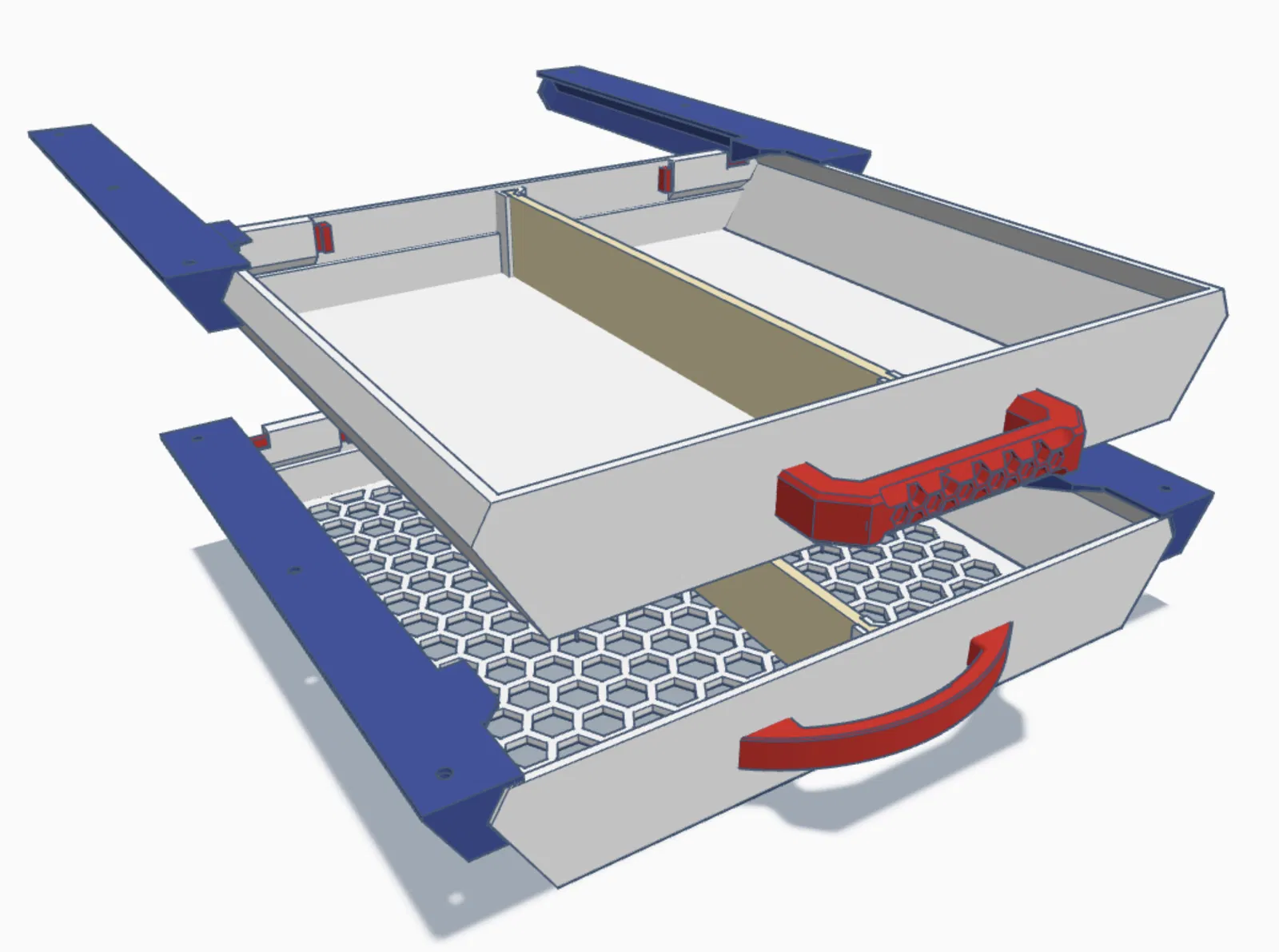

Các tùy chọn cho Ngăn kéo dưới bàn 2.0:

• 4 loại đáy ngăn kéo. Đáy dạng Lưới tổ ong (Hex), dạng gridfinity, dạng gridfinity+lưới tổ ong hoặc đáy liền.

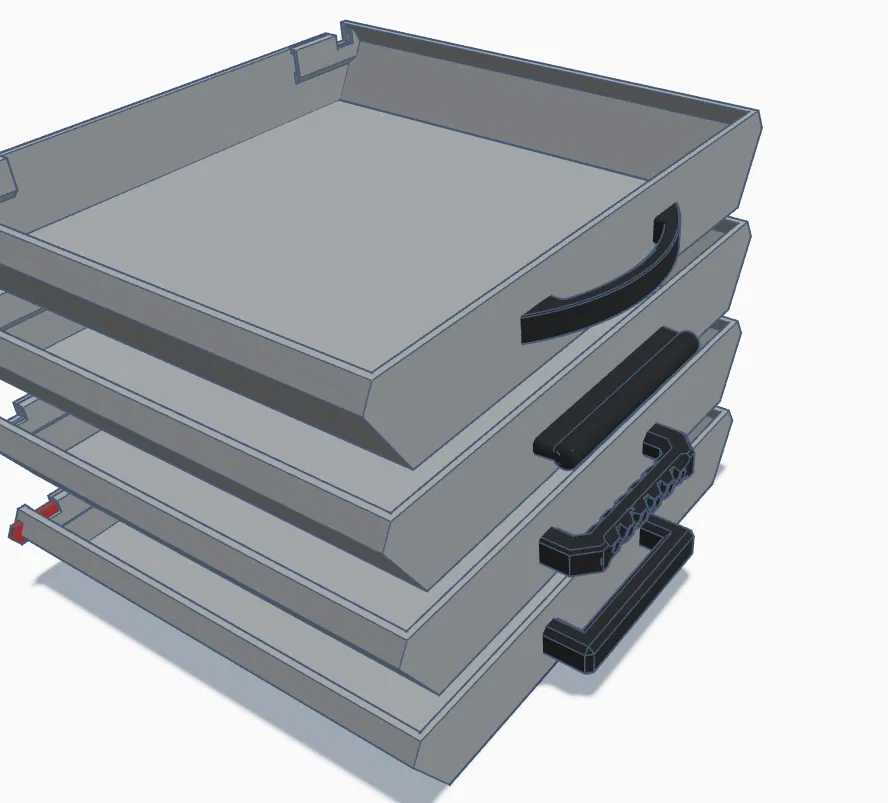

• 4 loại tay nắm khác nhau.
• 2 loại chốt giữ, chốt bên trong ngăn kéo hoặc cơ chế chốt phía sau ngăn kéo.
• Tùy chọn vách ngăn.

Tôi thực sự thích mẫu Ngăn kéo dưới bàn gốc, cảm ơn @Paul_318082! Tôi cũng thích ý tưởng chặn ngăn kéo từ @Zakoplex.

Tôi quyết định cải tiến cả hai thiết kế với một số ý tưởng của riêng mình:

• Ngăn kéo dưới bàn có đáy liền tùy chọn, ngăn không cho vật nhỏ bị rơi ra.

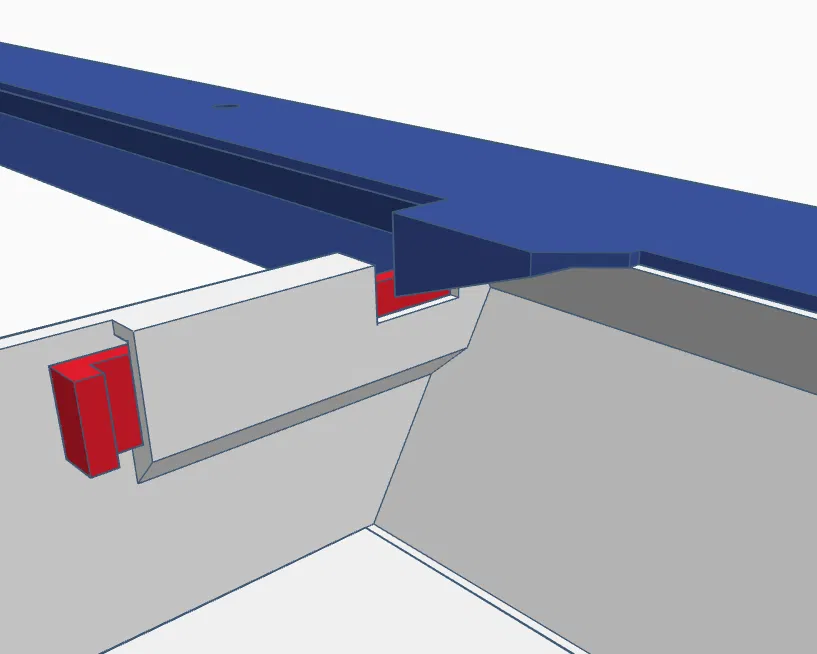

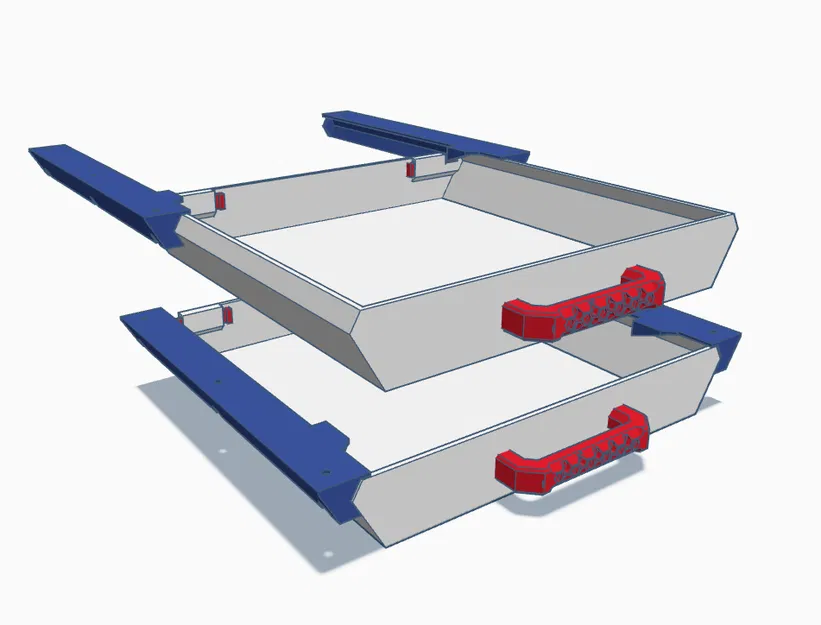

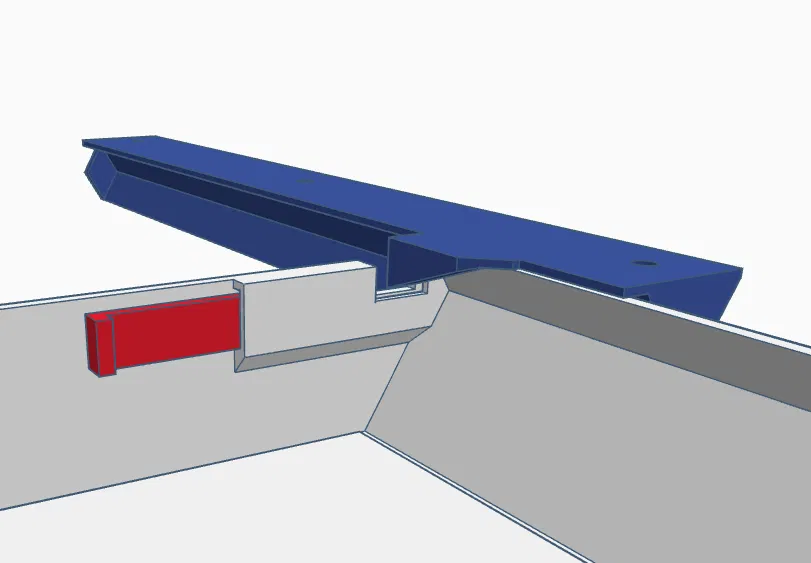

• Các chốt chặn (hoặc chốt giữ) được tích hợp vào ray trượt để giữ ngăn kéo không bị rơi ra.

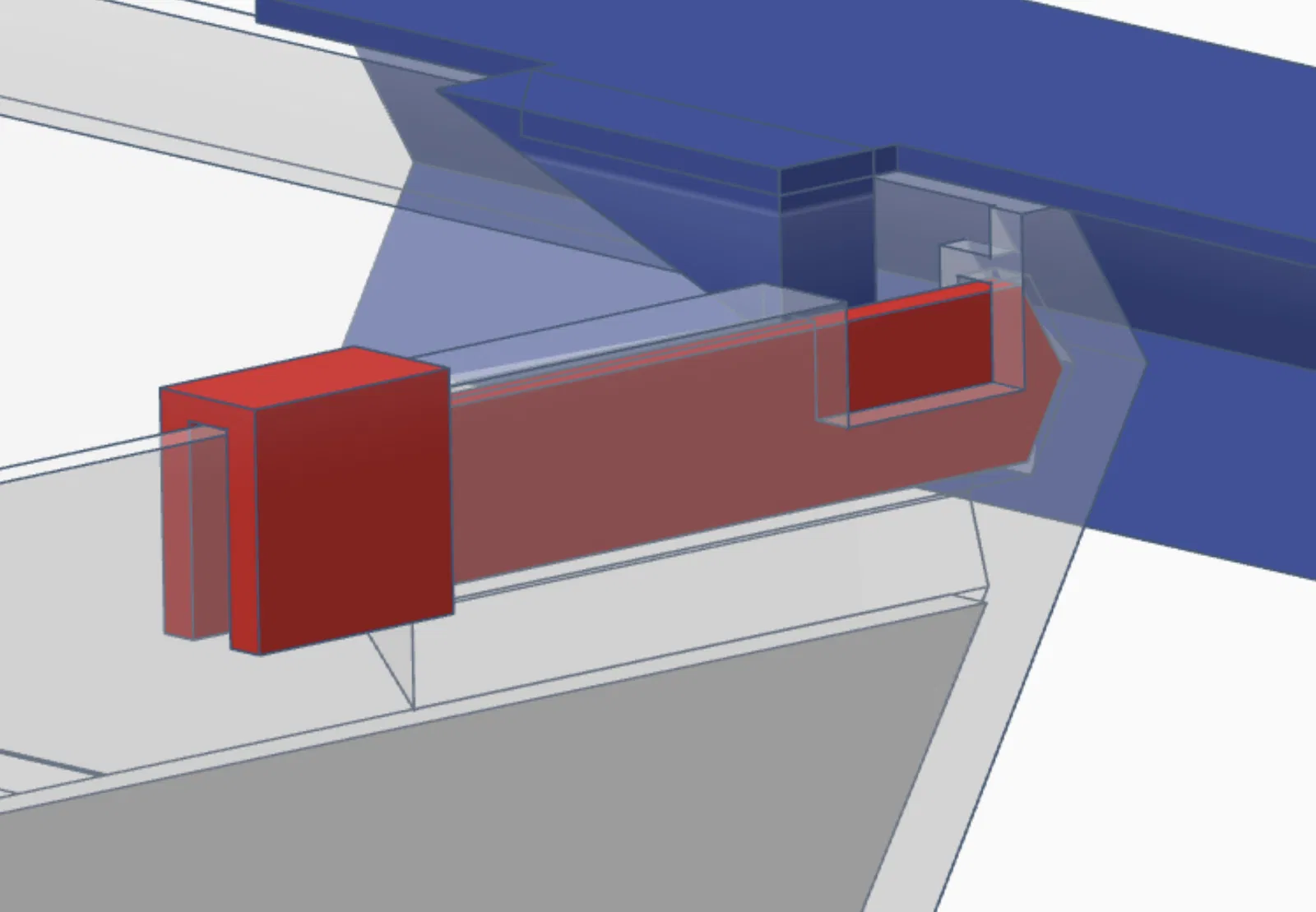

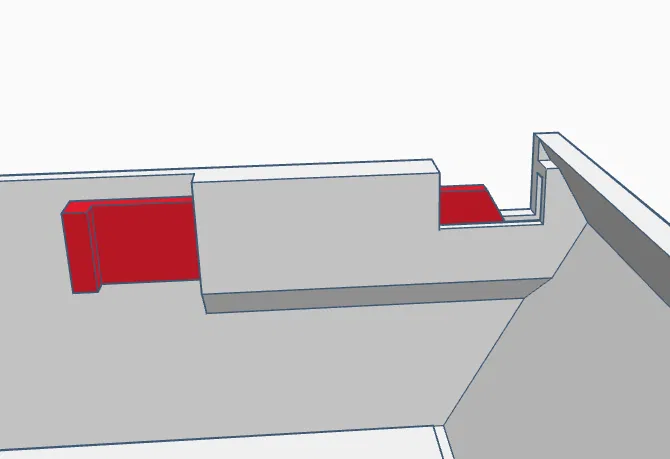

• Ở mặt sau của thân ngăn kéo có hai chốt trượt. Khi các chốt này đóng lại, ngăn kéo sẽ không bị rơi ra khi mở hoàn toàn. Để tháo ngăn kéo, bạn chỉ cần mở các chốt nhỏ này ra và lấy ngăn kéo ra.
• Vì cơ chế chặn nằm ở hai bên, nên nó không va vào các vật cản khi mở hoặc đóng ngăn kéo.
• Tay nắm có thể thay thế riêng biệt (mẫu lưới tổ ong & các mẫu khác).

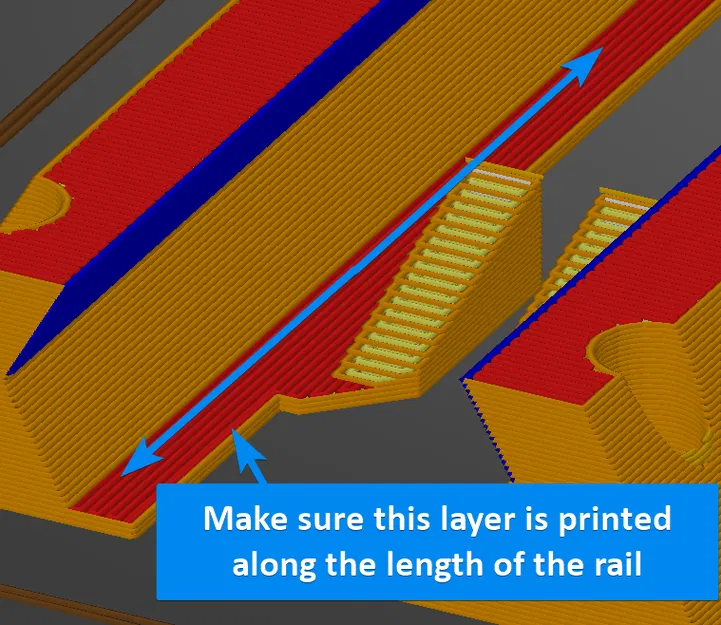

• Ray trượt bao gồm thêm một lớp nhựa mỏng ở phía trên. Điều này cho phép trượt mượt mà hơn.
• Mặt sau của thân ngăn kéo được làm thấp hơn một chút so với phần còn lại. Điều này ngăn nó tạo ra tiếng ồn (do ma sát với mặt bàn) khi mở và đóng.

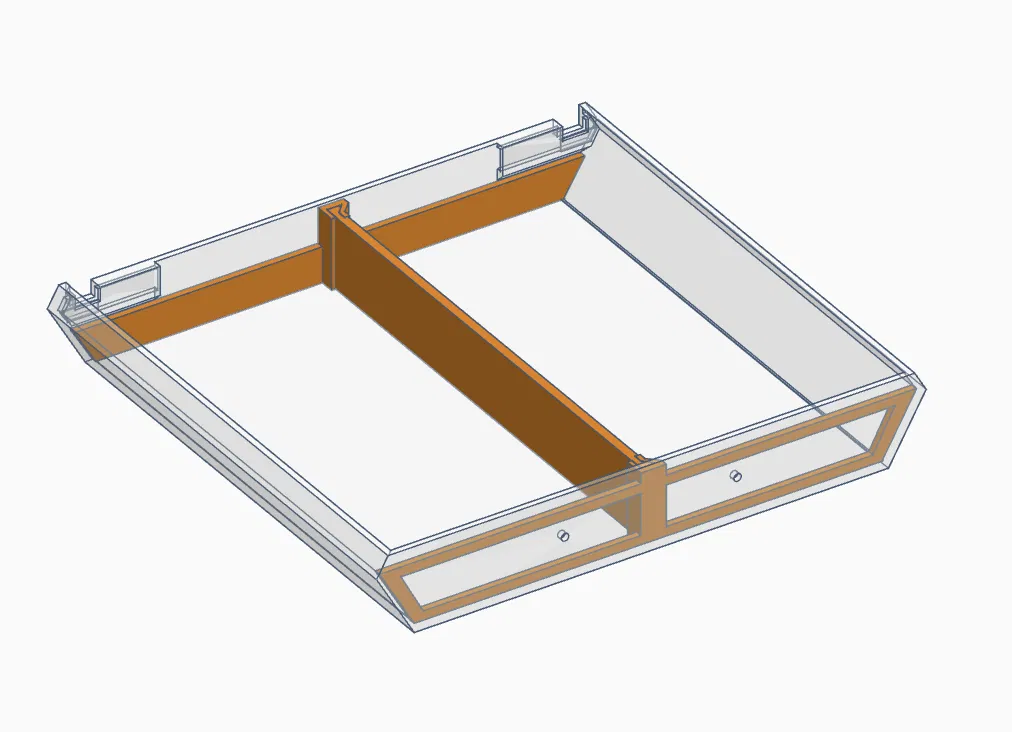

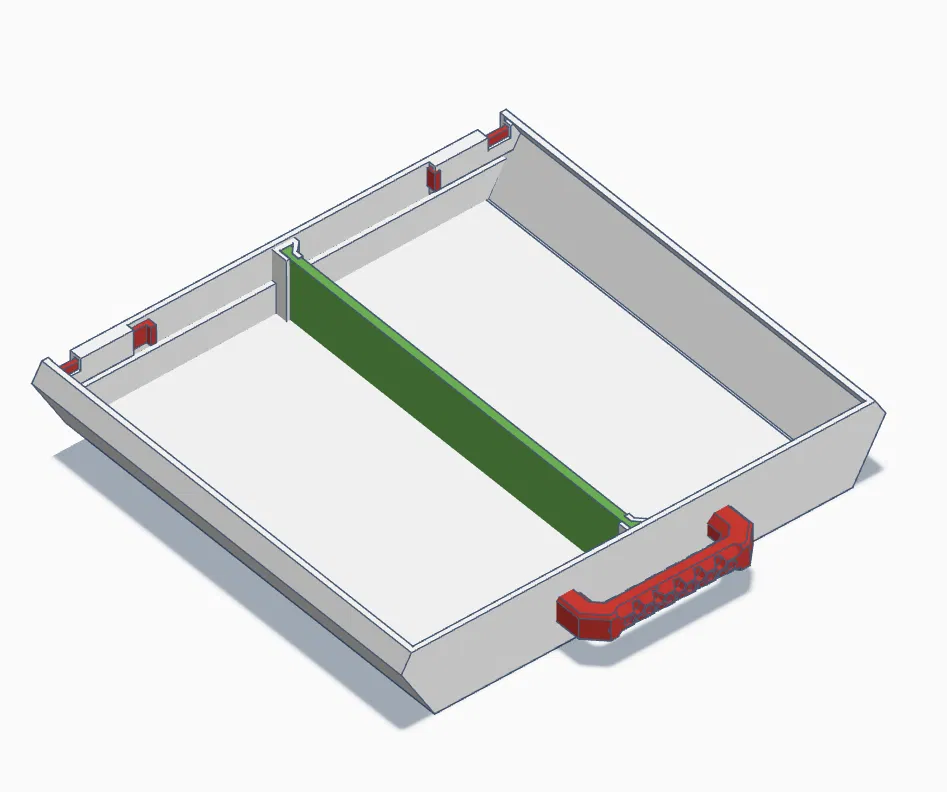

• Tùy chọn vách ngăn cho phép bạn chia ngăn kéo thành hai phần.

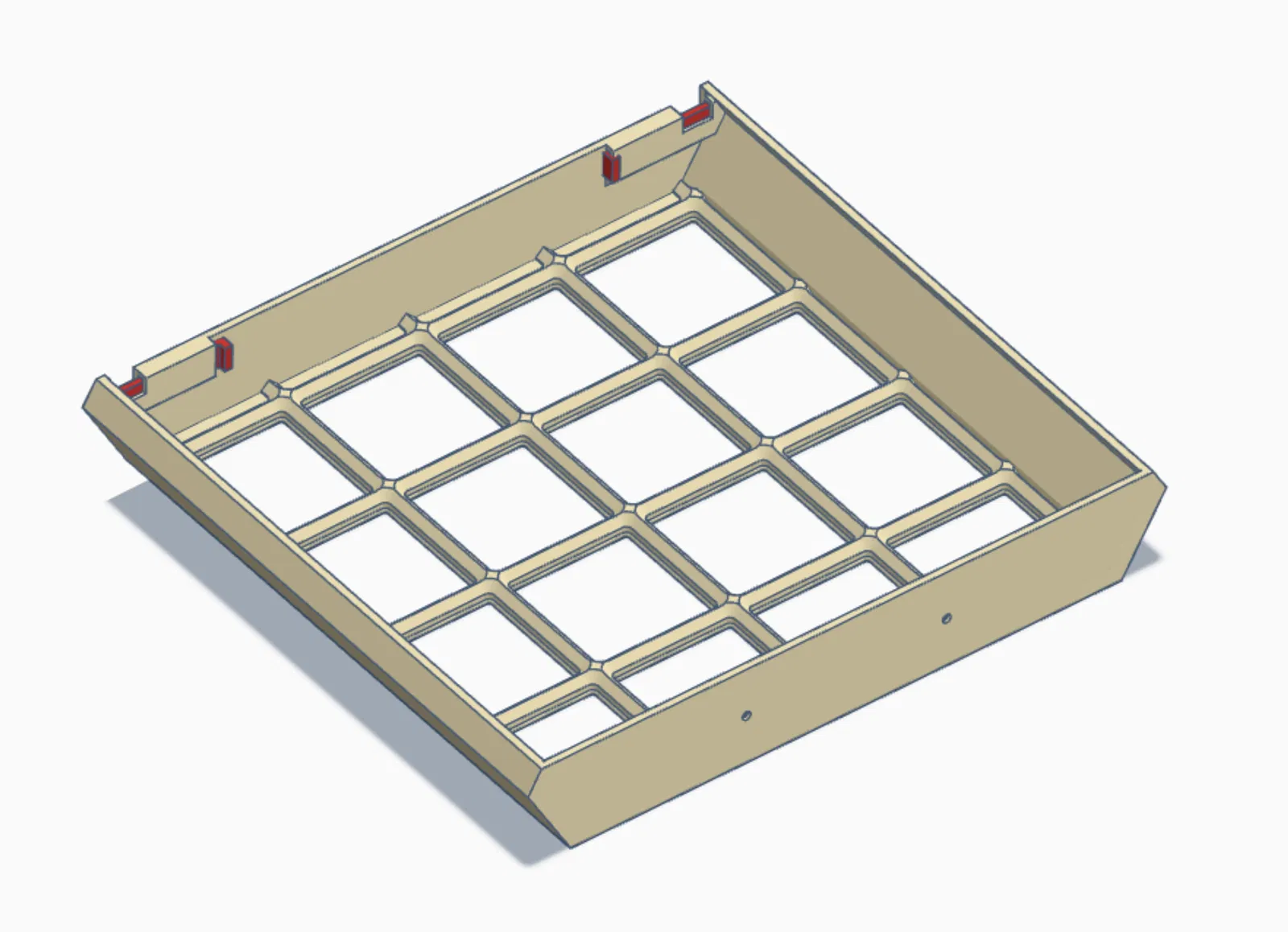

• Hỗ trợ Gridfinity.

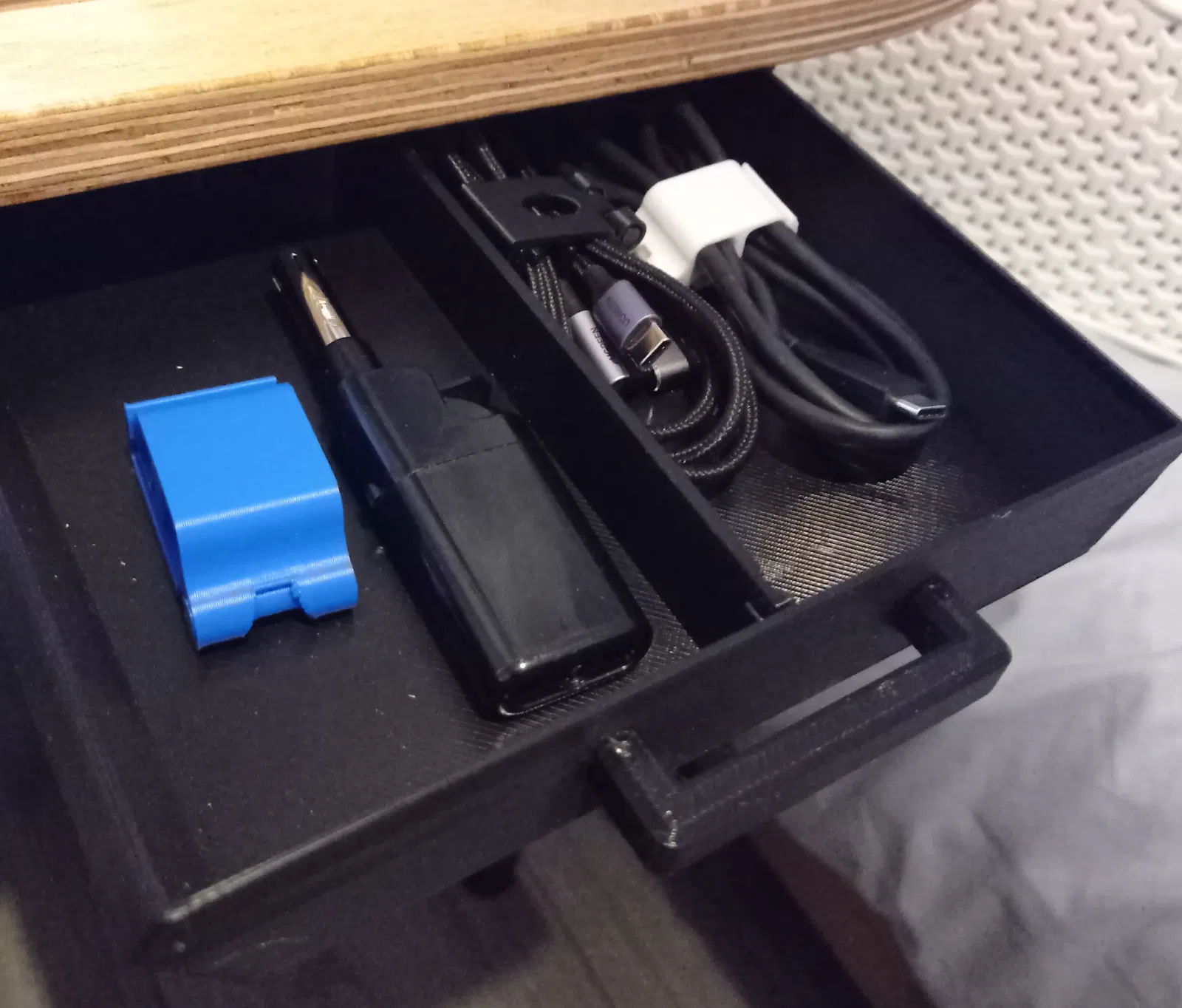

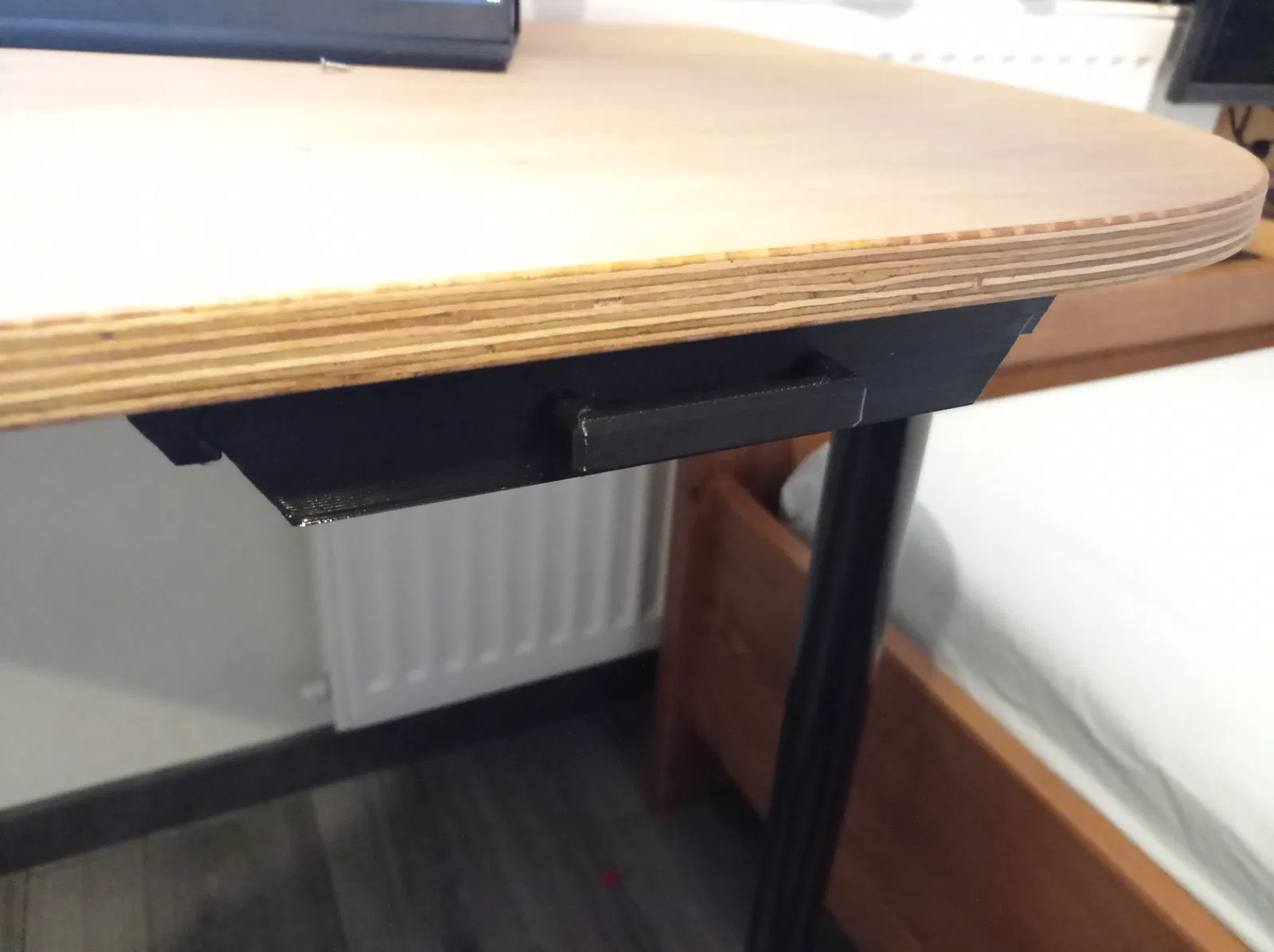

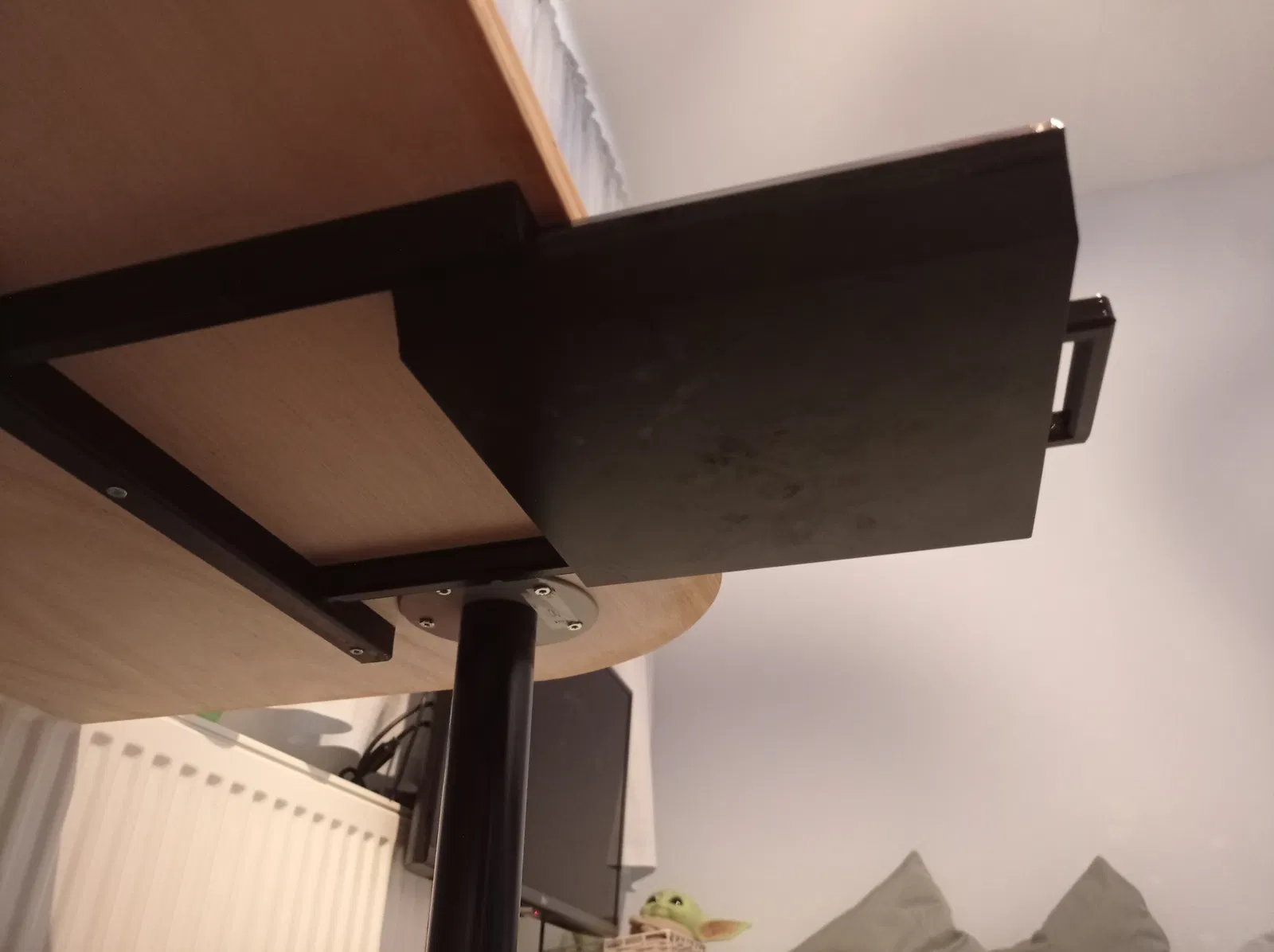

Bản in này cho thấy ấn tượng về hình dáng của mô hình đã in:

/3d-model/chua-dich-under-desk-drawer-20/comments/805926

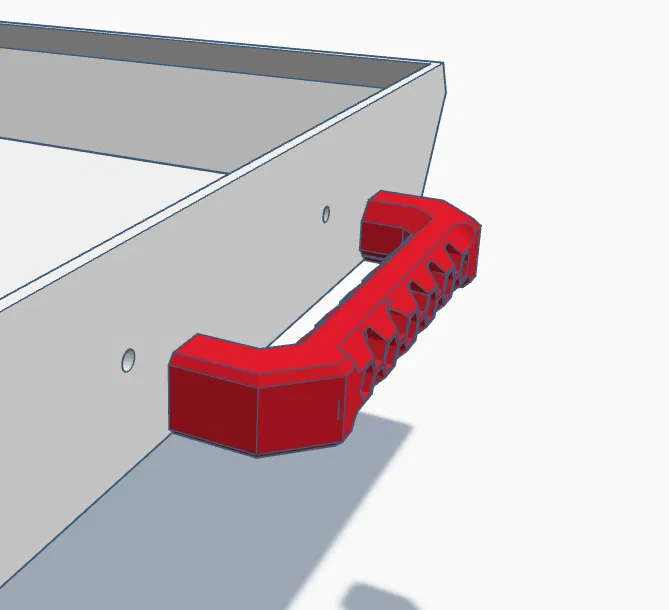

Để gắn tay nắm, chỉ cần luồn một số bu lông M3 hoặc vít nhỏ qua các lỗ trên thân ngăn kéo từ bên trong và vặn tay nắm vào.

A điểm thú vị là tay nắm có thể được in bằng màu khác, cho phép cá nhân hóa.

Tôi hy vọng các bạn thích nó :) Tôi rất mong nhận được những bản in, câu hỏi và nhận xét của các bạn!

In ấn:

Không cần support cho tất cả các bộ phận.

Cập nhật 20-04-2023:

• Đã thêm ngăn kéo gridfinity với đáy dạng lưới tổ ong.

Cập nhật 18-04-2023:

• Đã thêm các chốt trượt có thể đóng từ phía sau ngăn kéo thay vì từ bên trong.

Cập nhật 16-04-2023:

• Đã thêm vách ngăn để chia đôi ngăn kéo.
• Đã thêm thân ngăn kéo với đáy dạng lưới tổ ong.
