IR-Pi Cam Prusa i3 MK3/MK3s Giá đỡ Camera Xoay Gói

Ban đầu được phối lại từ nguồn này nhiều năm trước. https://www.thingiverse.com/thing:2802522 nhưng liên kết đã bị mất trong quá trình chuyển sang Printables.

Nhật ký thay đổi:

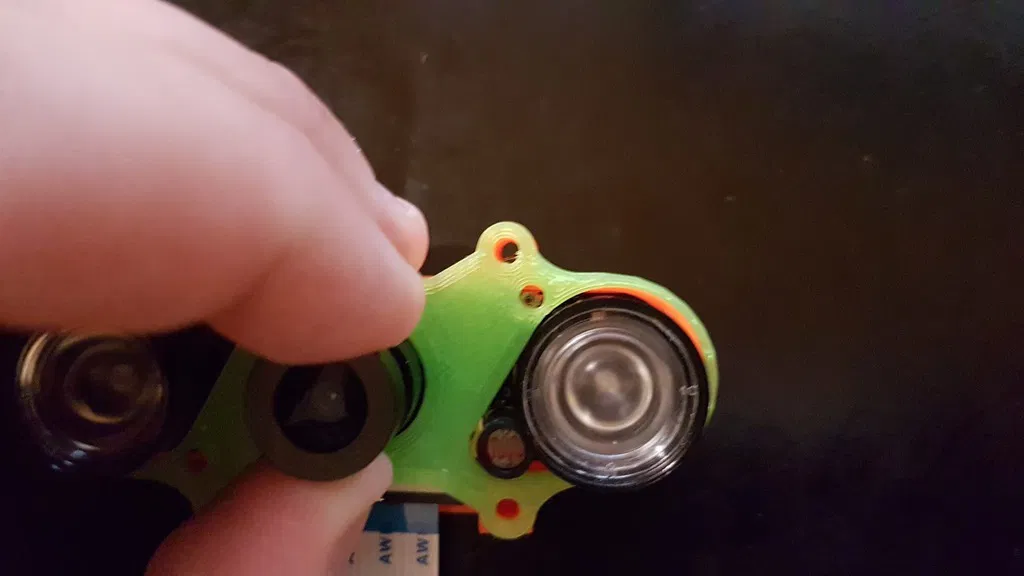

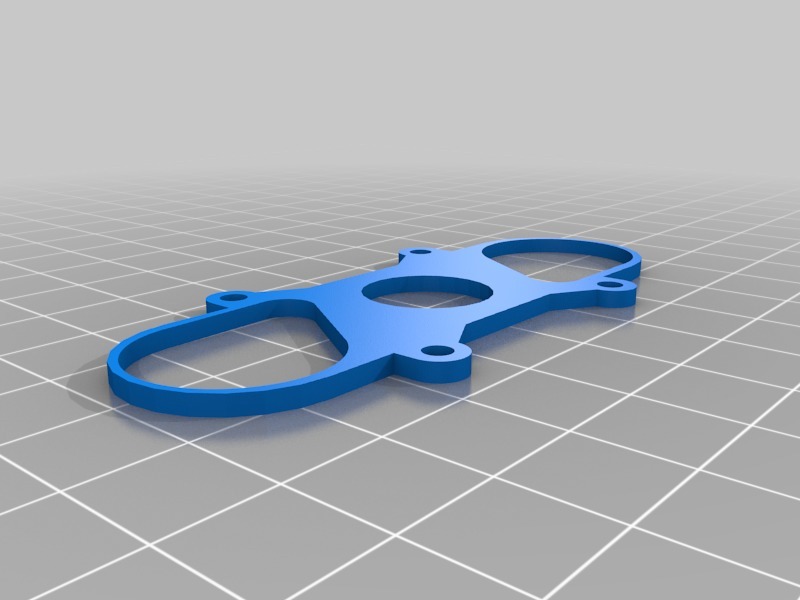

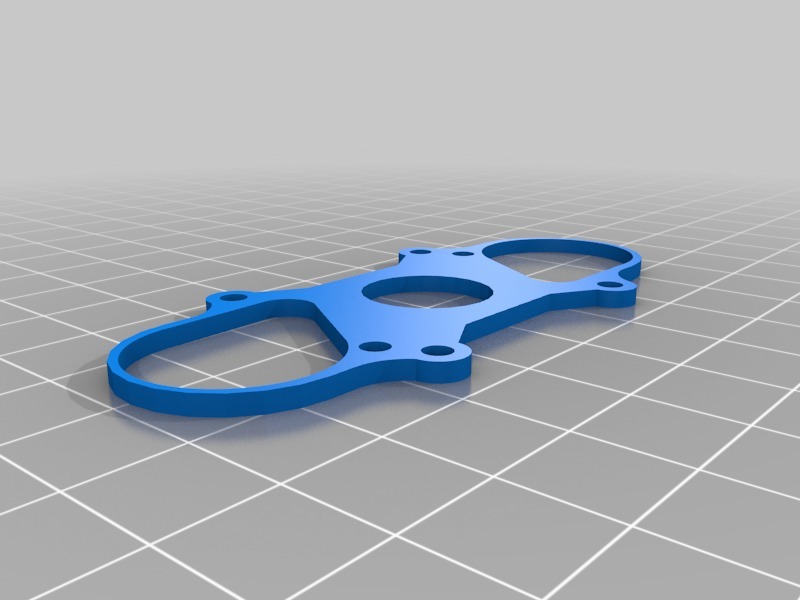

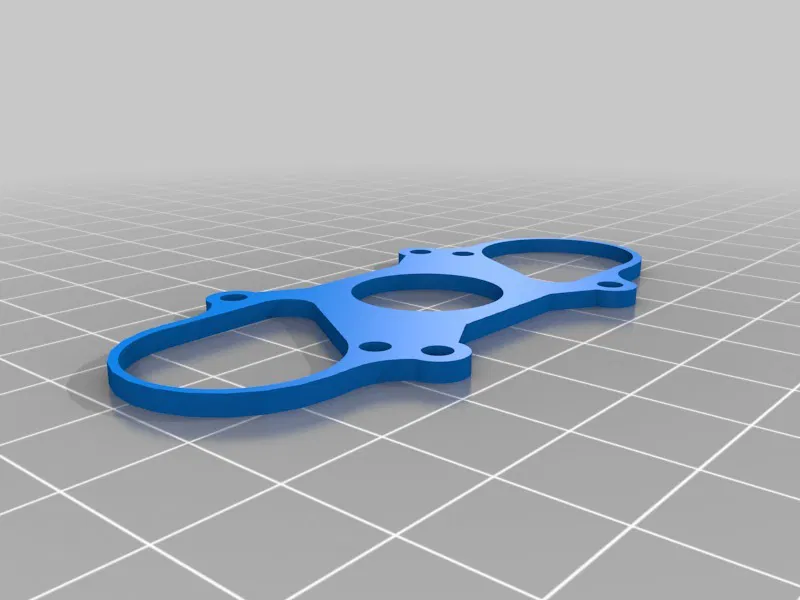

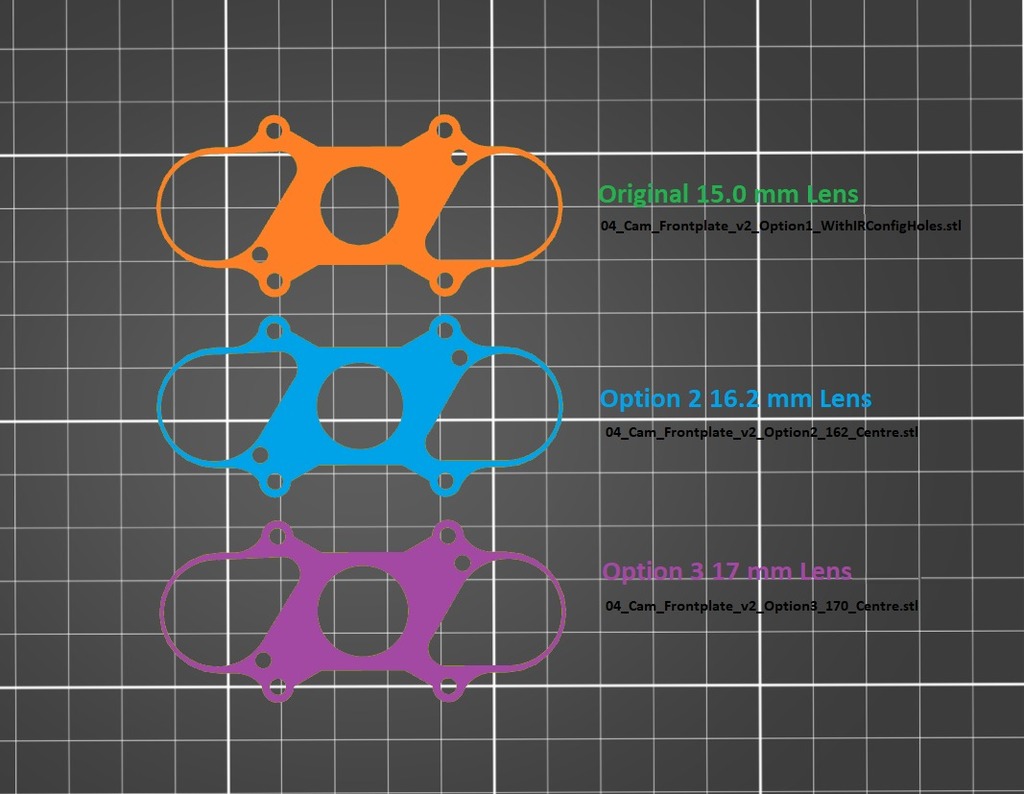

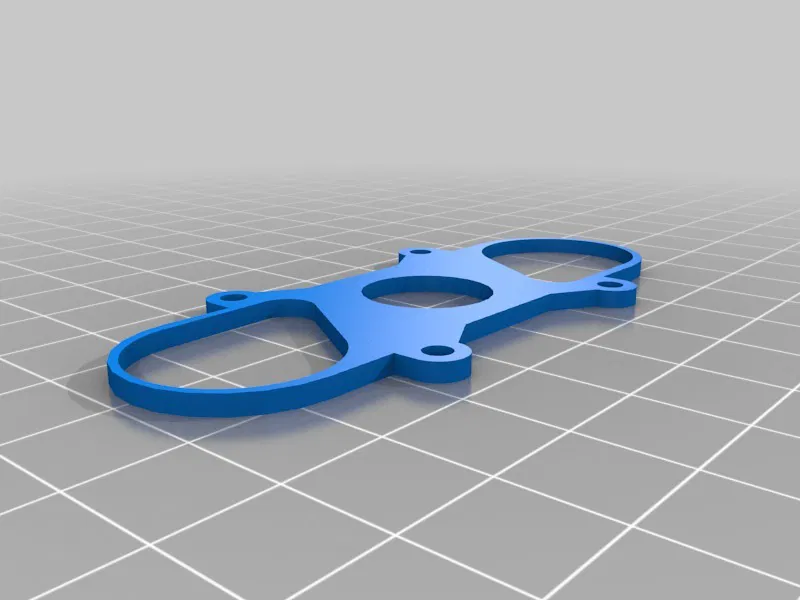

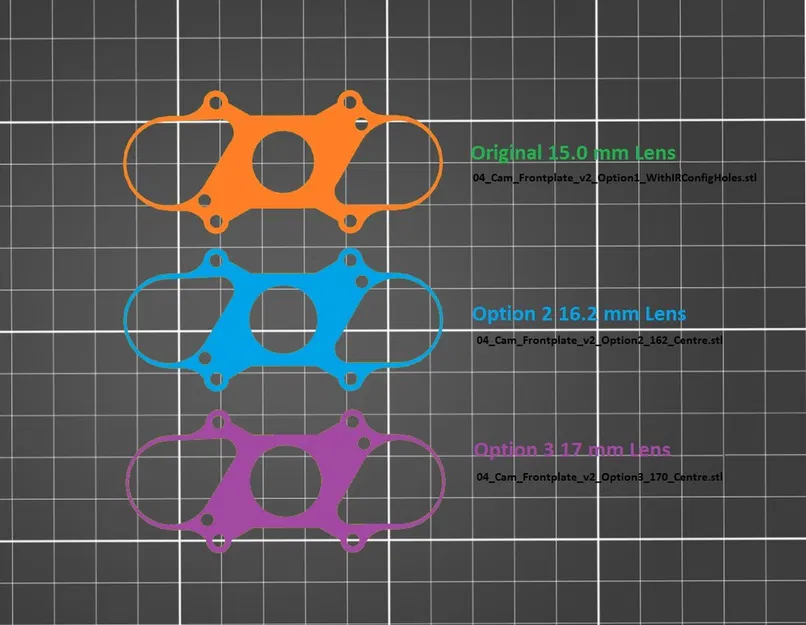

*Đã tải lên các Tùy chọn mới với một số kích thước khác nhau cho lỗ camera. Đã làm một cái 16.2mm để có một chút dung sai và cũng là 17mm cho chắc ăn.

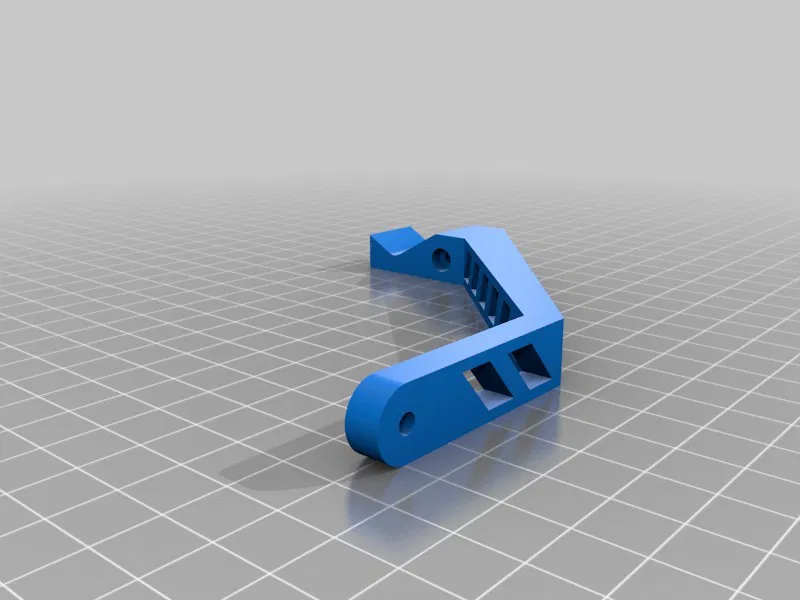

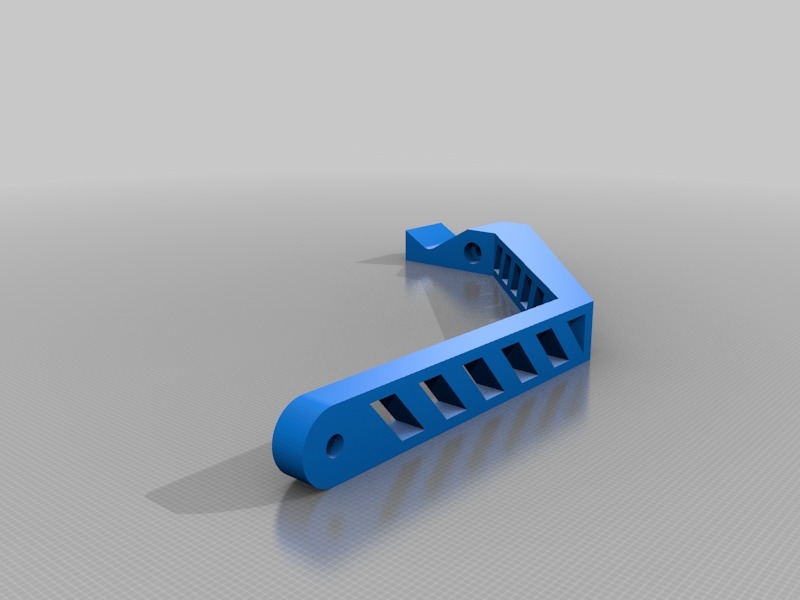

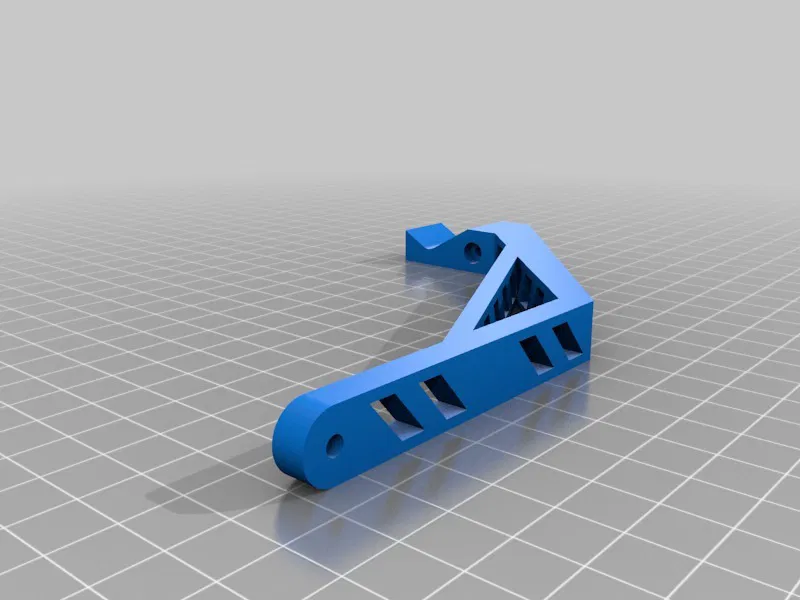

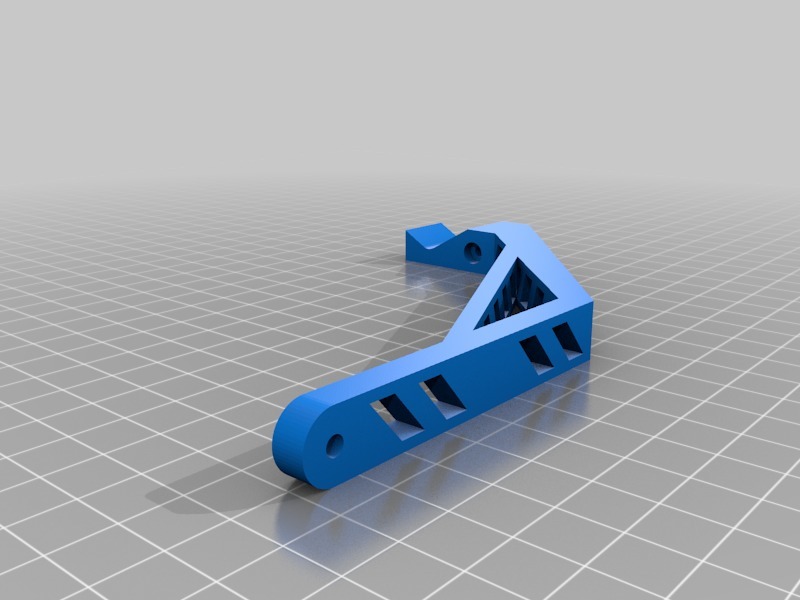

*Cập nhật với phiên bản v4 của cánh tay dài với một thanh giằng bổ sung để tăng cường sức mạnh và độ ổn định nhằm giảm thiểu rung lắc camera trong quá trình in.

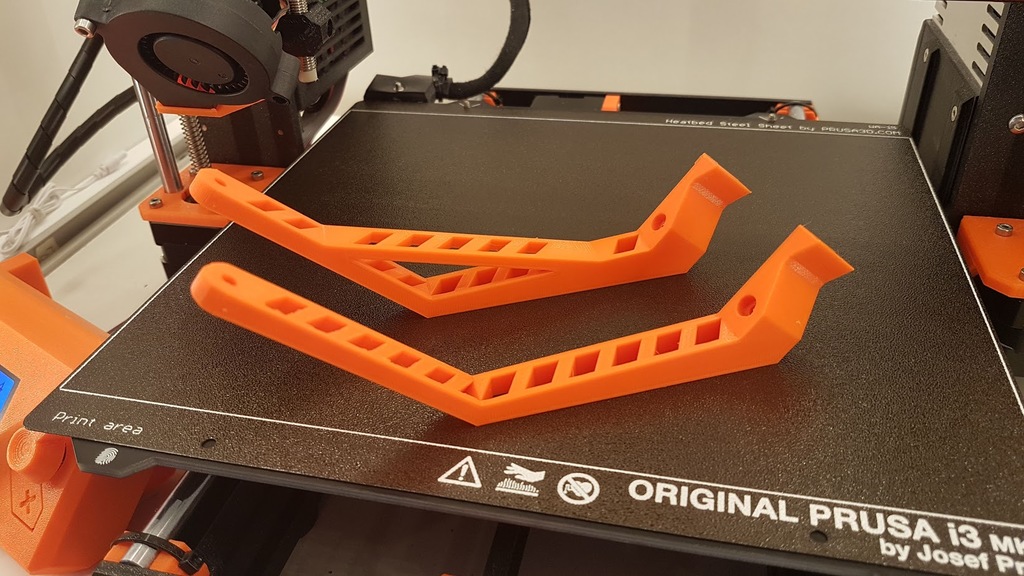

*Cập nhật với cánh tay dài hơn nữa để hỗ trợ thiết kế quạt góc hiện tại của các thiết kế Extruder mk3 R3 và MK3S.

*Cập nhật theo yêu cầu với các lỗ vít để cấu hình độ nhạy IR

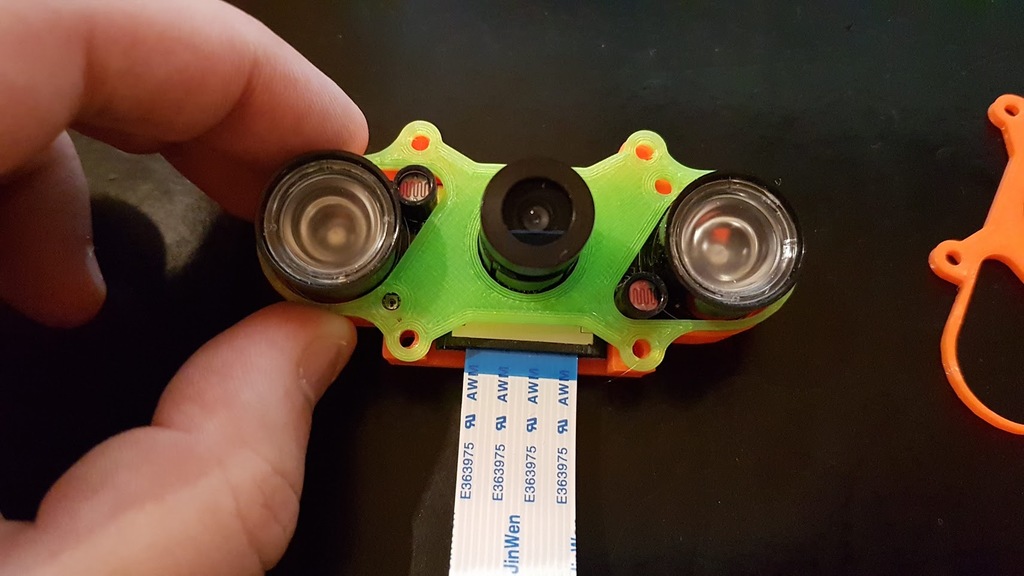

Đã làm bản phối lại của cả hai thiết kế được đề cập vì tôi không tìm thấy giá đỡ camera tốt nào hỗ trợ camera nhìn ban đêm chính hãng.

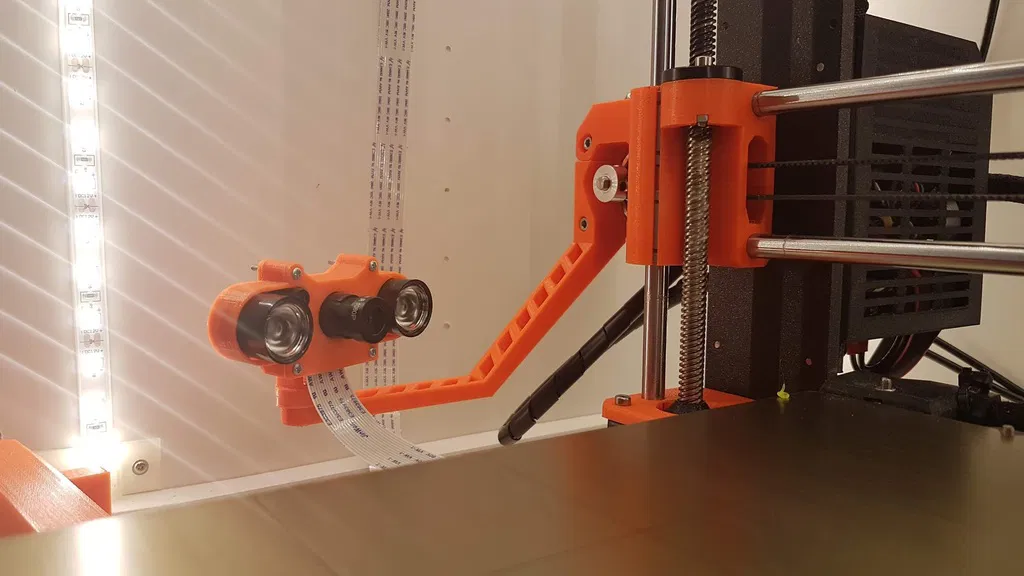

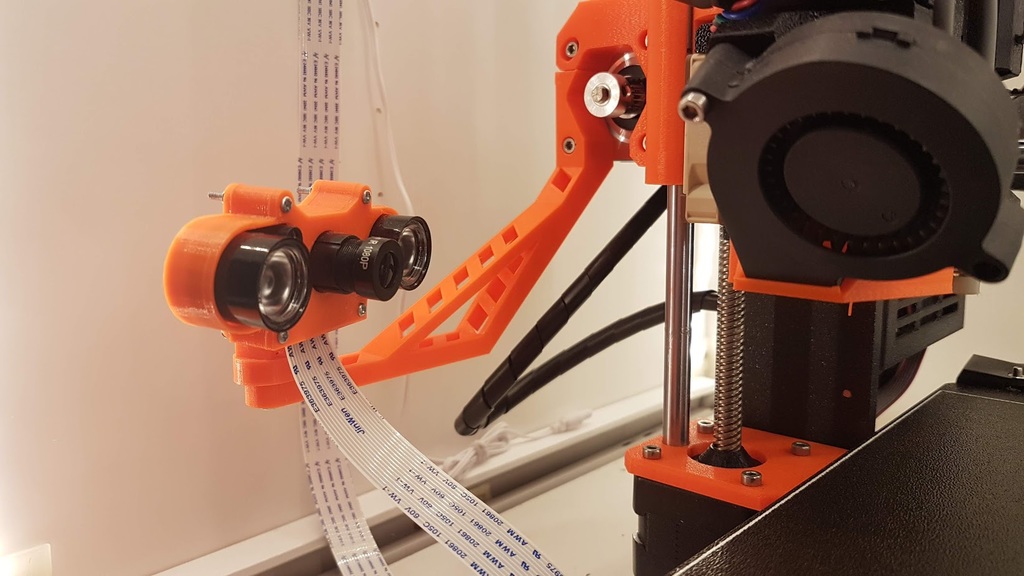

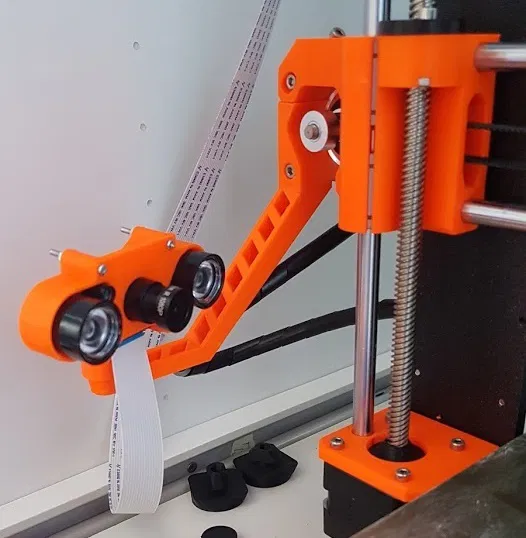

Cánh tay dài hơn để hỗ trợ xoay camera rộng hơn. Và cũng để có góc tốt hơn một chút so với chỉ từ bên cạnh.

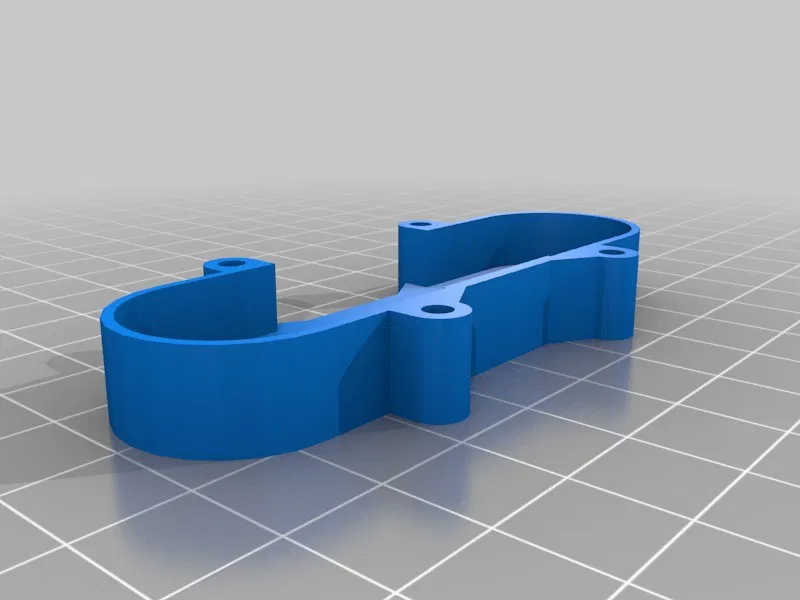

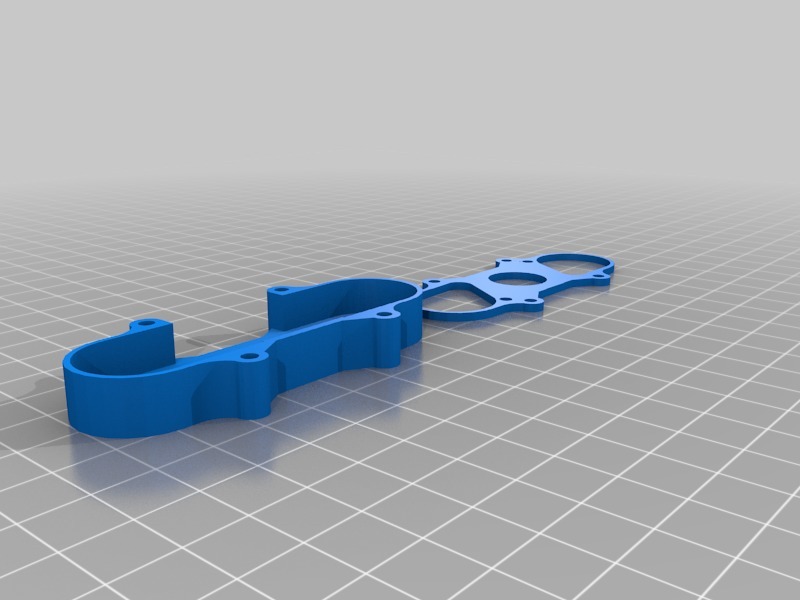

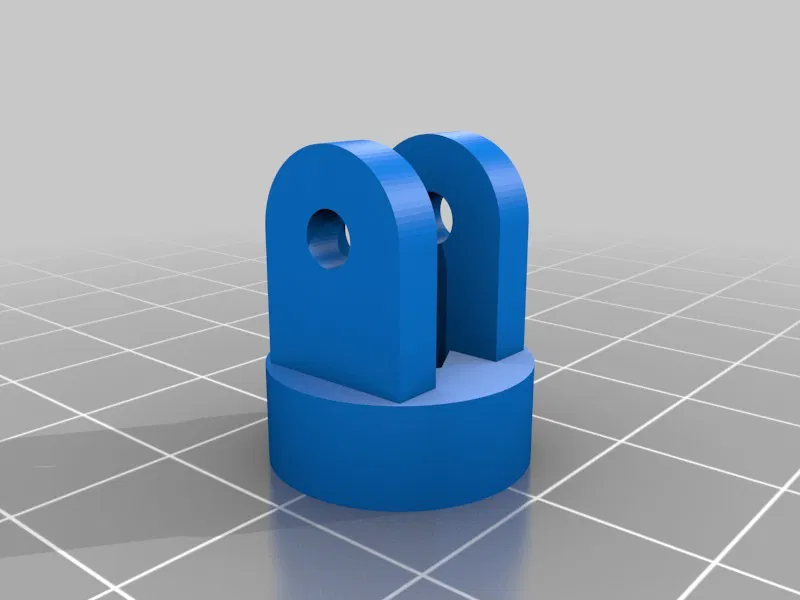

Bản thân giá đỡ camera cũng được tinh chỉnh một chút để hỗ trợ camera gắn ngược nếu bạn muốn cáp đi từ trên xuống. Các bộ phận có thể được xoay theo ý muốn. Nó cũng dễ dàng kết nối và ngắt cáp camera vì đầu nối được lộ ra nhiều hơn so với thiết kế ban đầu.

Giúp việc tháo máy in ra khỏi vỏ để sửa chữa hoặc vệ sinh dễ dàng hơn. Camera có thể vẫn được gắn.

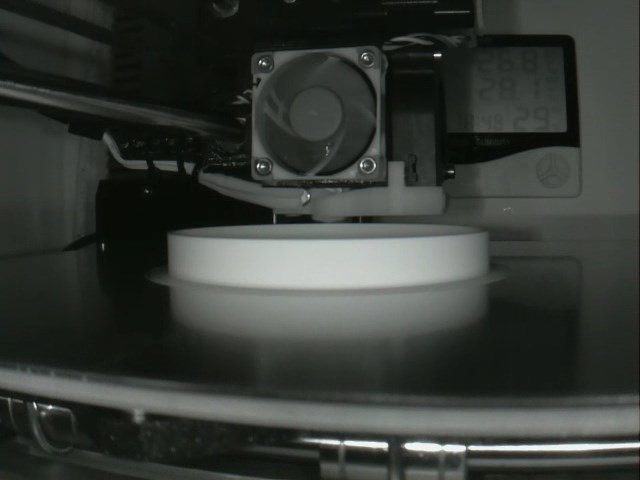

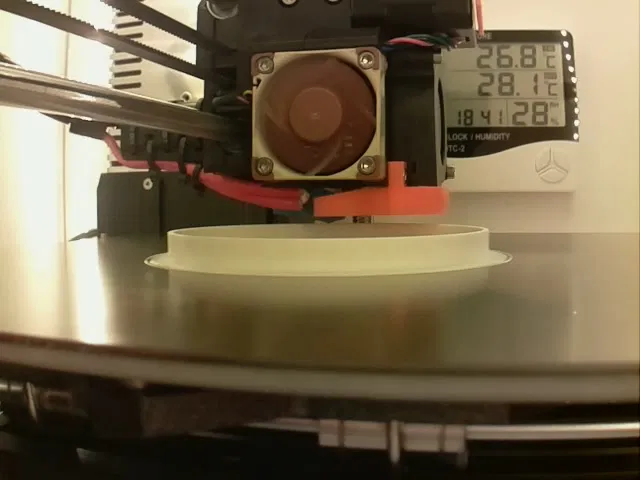

Tôi muốn có chiều cao camera phù hợp để có thể theo dõi đầu phun từ xa trong suốt quá trình in. Nhưng không phải lúc nào cũng phải bật đèn của vỏ.

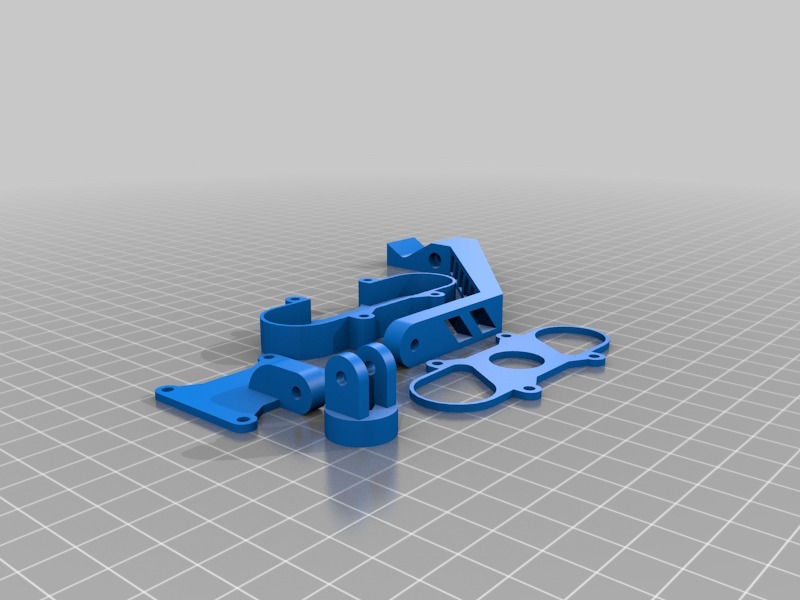

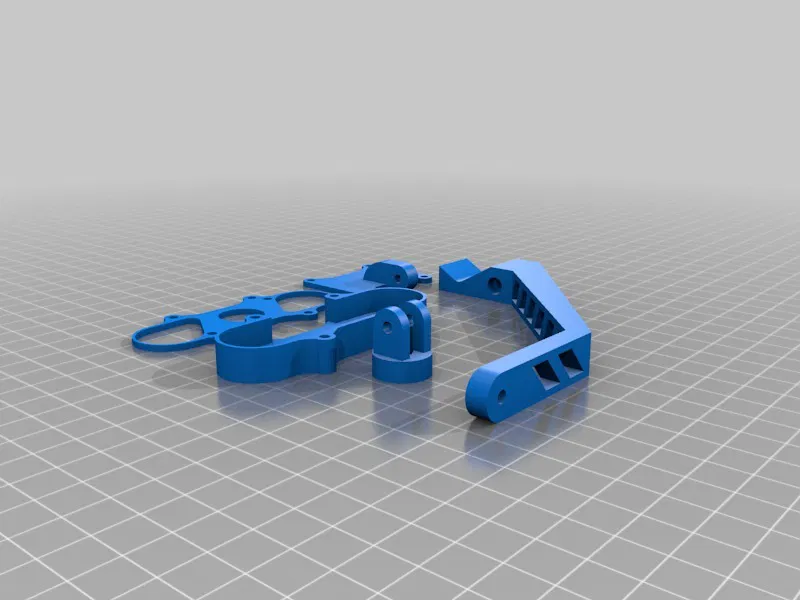

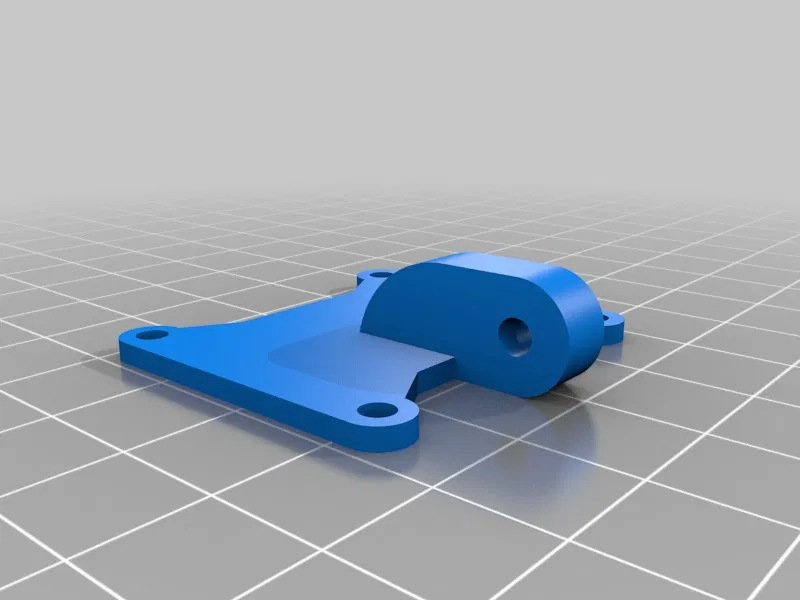

Lắp ráp các bộ phận với bu lông và đai ốc m2 & m3 như trong thiết kế ban đầu cho vỏ camera. Và một bu lông từ bộ phận dự phòng của mk3 cho bộ phận gắn động cơ.

Tùy thuộc vào bộ phận in của bạn cho động cơ và máy in của bạn, bạn có thể cần chà nhám phần trên của cánh tay một chút để nó vừa với máy in của bạn.

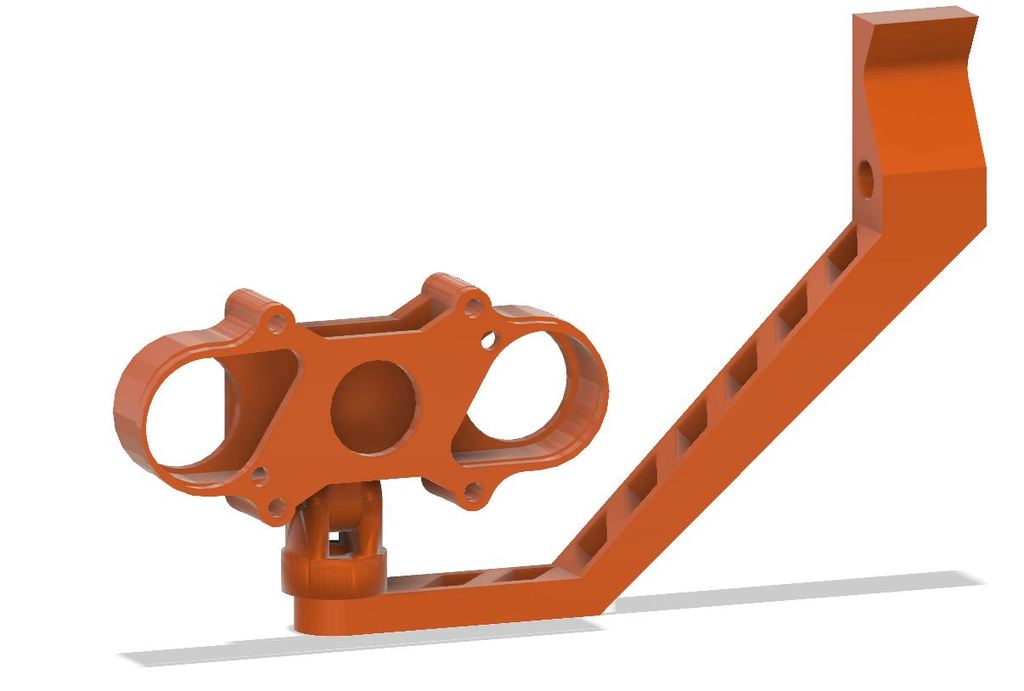

Các tệp dự án Fusion 360 cũng được bao gồm cho các bản sửa đổi của riêng bạn. Rất dễ dàng để tạo một tấm đế khác để gắn bất kỳ loại camera nào bạn muốn.

Lưu ý: Nếu bạn xuất lại từ Fusion 360, tệp stl sẽ có kích thước gấp 10 lần. Nhưng chỉ cần thu nhỏ từ 100% xuống 10% trong slicer của bạn và chúng sẽ có tỷ lệ phù hợp.

Chúc vui vẻ
