Vỏ Mainboard Manta E3 EZ cho Sovol SV06 & PLUS

…Hãy chắc chắn nhấn like & đăng tải bản in của bạn, tôi rất muốn thấy thành phẩm của bạn!

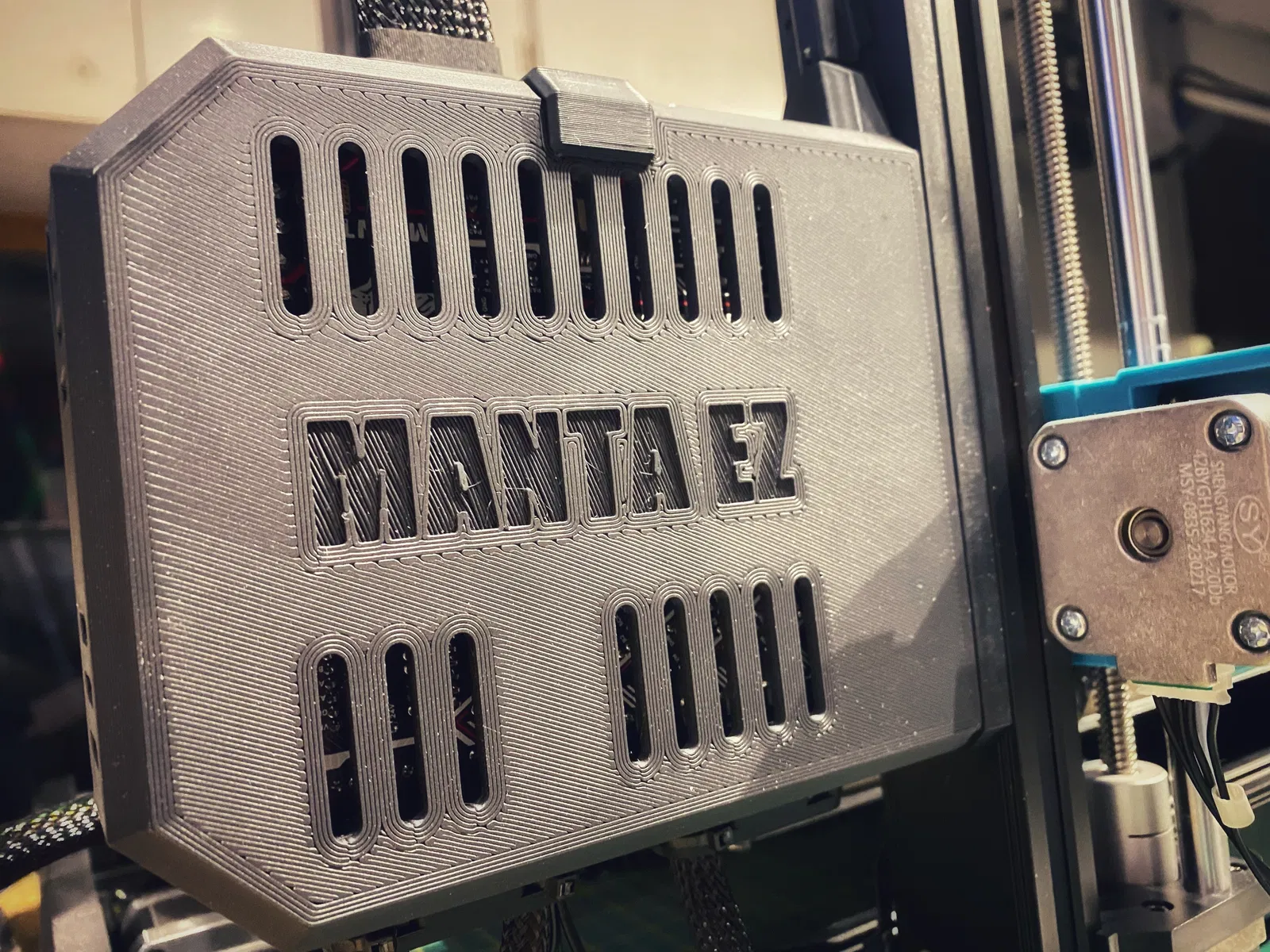

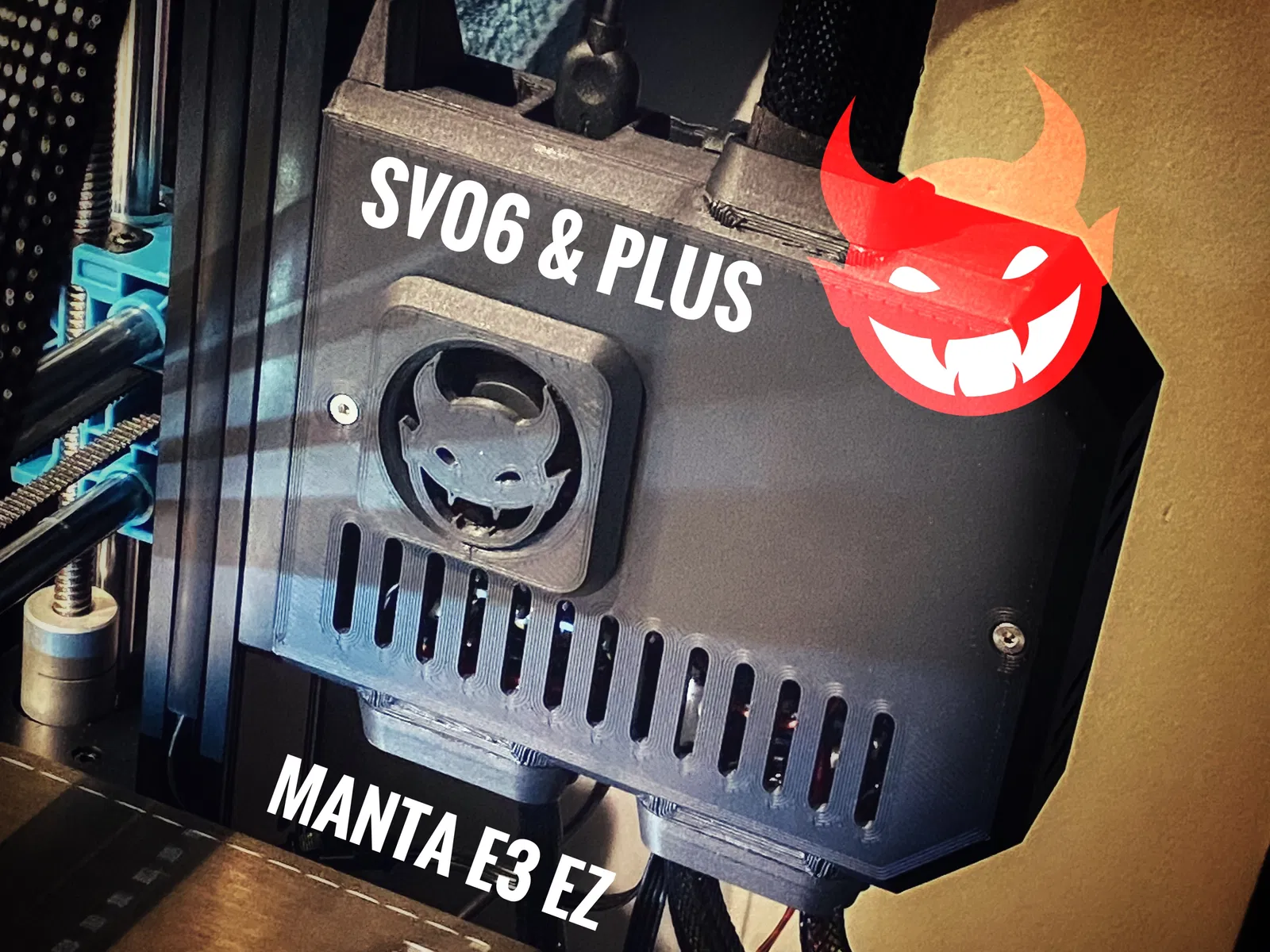

Phối hợp với 3DPrintDemon. Đây là vỏ bo mạch chủ hoàn toàn mới cho SV06 & SV06 PLUS, được thiết kế đặc biệt cho bo mạch chủ MANTA E 3 EZ với 5 driver riêng biệt! Nó dễ dàng lắp vào các trụ gắn ban đầu & khóa chặt bằng chốt cài nguyên bản.

Điều này có nghĩa là bạn sẽ có điều khiển động cơ Z riêng biệt, cho phép máy in của bạn tự động căn chỉnh trục Z hoàn toàn trước mỗi lần in bằng cách sử dụng probe, thay vì chạy extruder lên hết cỡ và cọ xát vào khung máy in. Probe sẽ căn chỉnh giàn máy của bạn một cách hoàn hảo trước mỗi lần in.

Ngoài ra, điều này có nghĩa là BẠN KHÔNG CẦN BẤT KỲ HỘP SẮT NÀO!!

Cảnh báo trước, sau khi in xong, bạn sẽ cần thay đổi một số loại đầu nối trên dây điện chính của máy in. Bạn cũng sẽ cần cáp động cơ Z mới. Hoặc sửa đổi cáp hiện có để tách chúng thành hai giắc cắm.

Nâng cấp này có RẤT NHIỀU thứ để nhét vào vỏ máy, vì vậy bản in & dây điện của bạn PHẢI rất gọn gàng nếu không bạn có thể gặp sự cố! Không có nhiều chỗ trống!

Tôi thực sự khuyên bạn nên sử dụng các dụng cụ & đầu cos phù hợp, chúng không quá đắt trên Amazon.

Sử dụng quạt vỏ 24v từ bộ phận gốc.

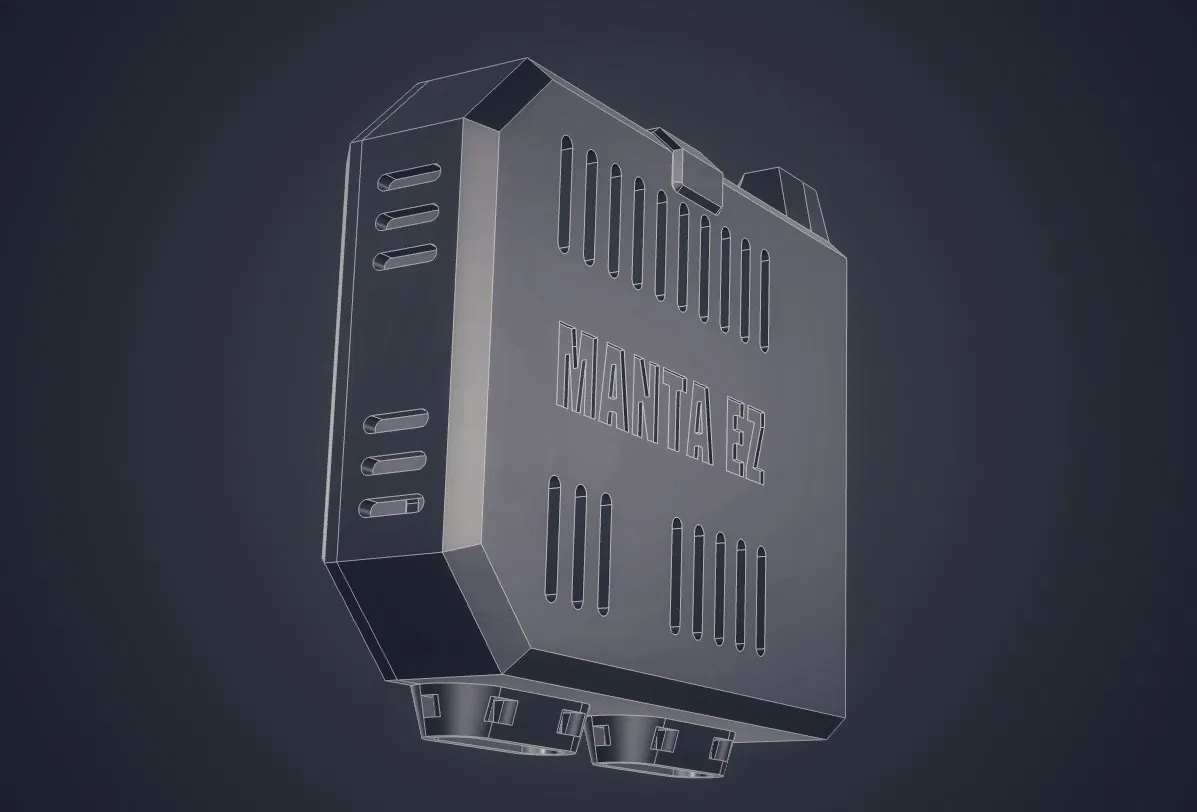

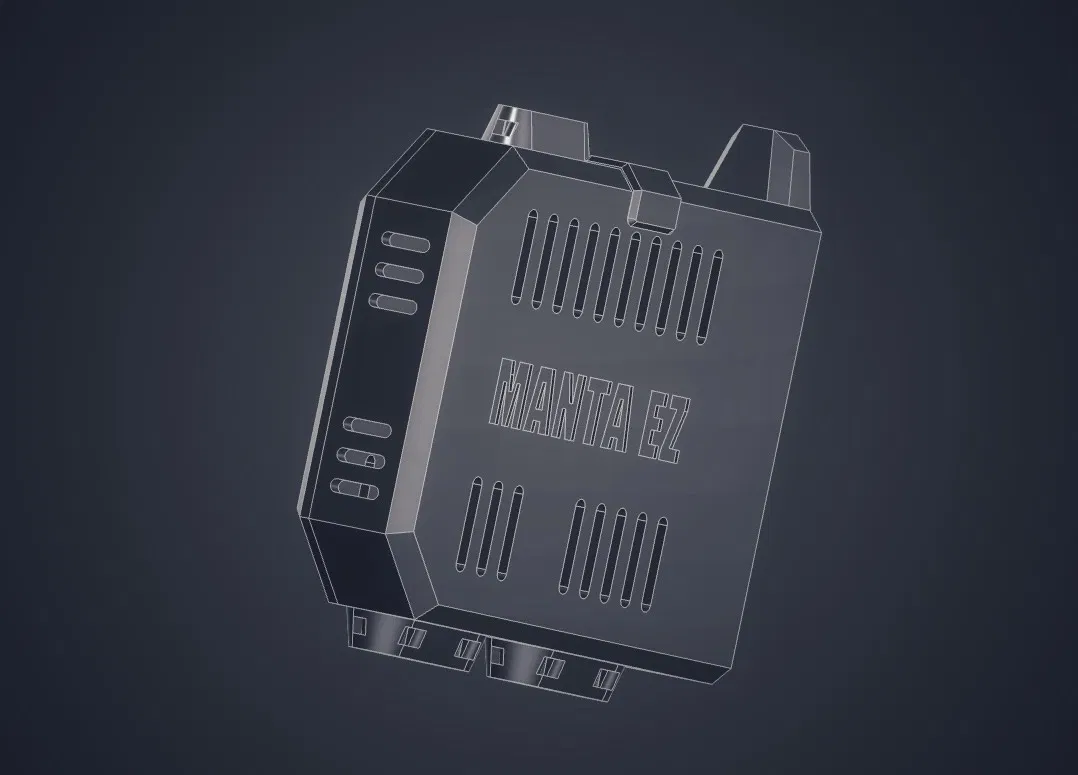

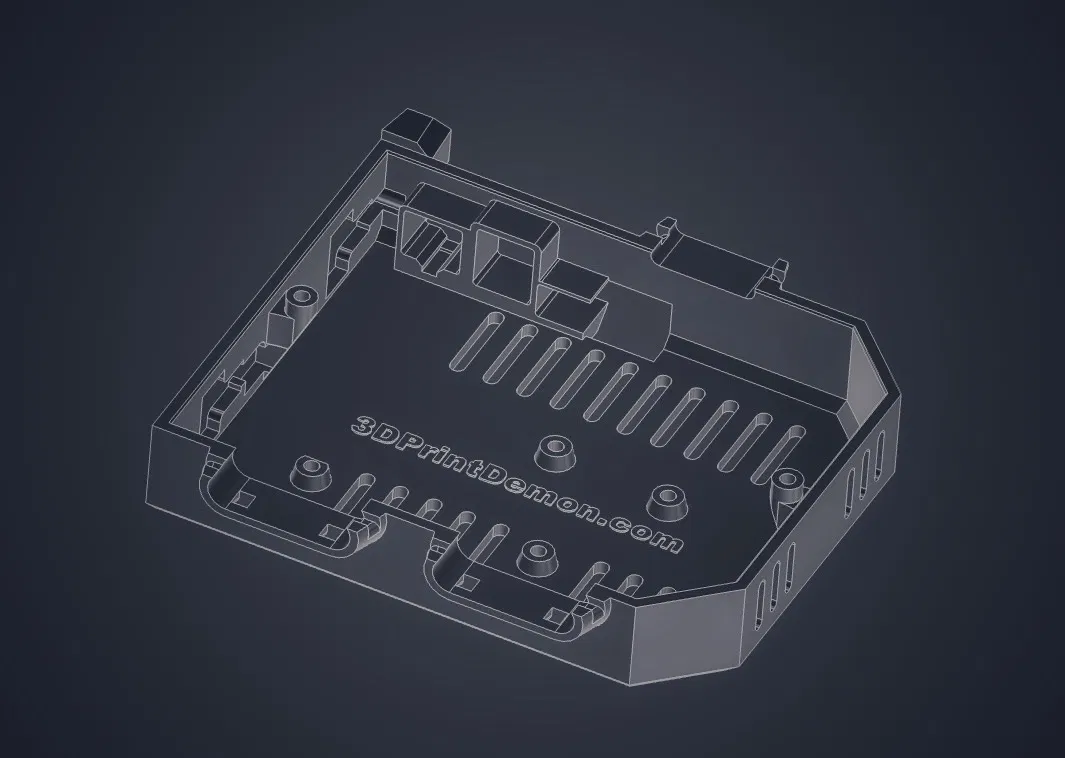

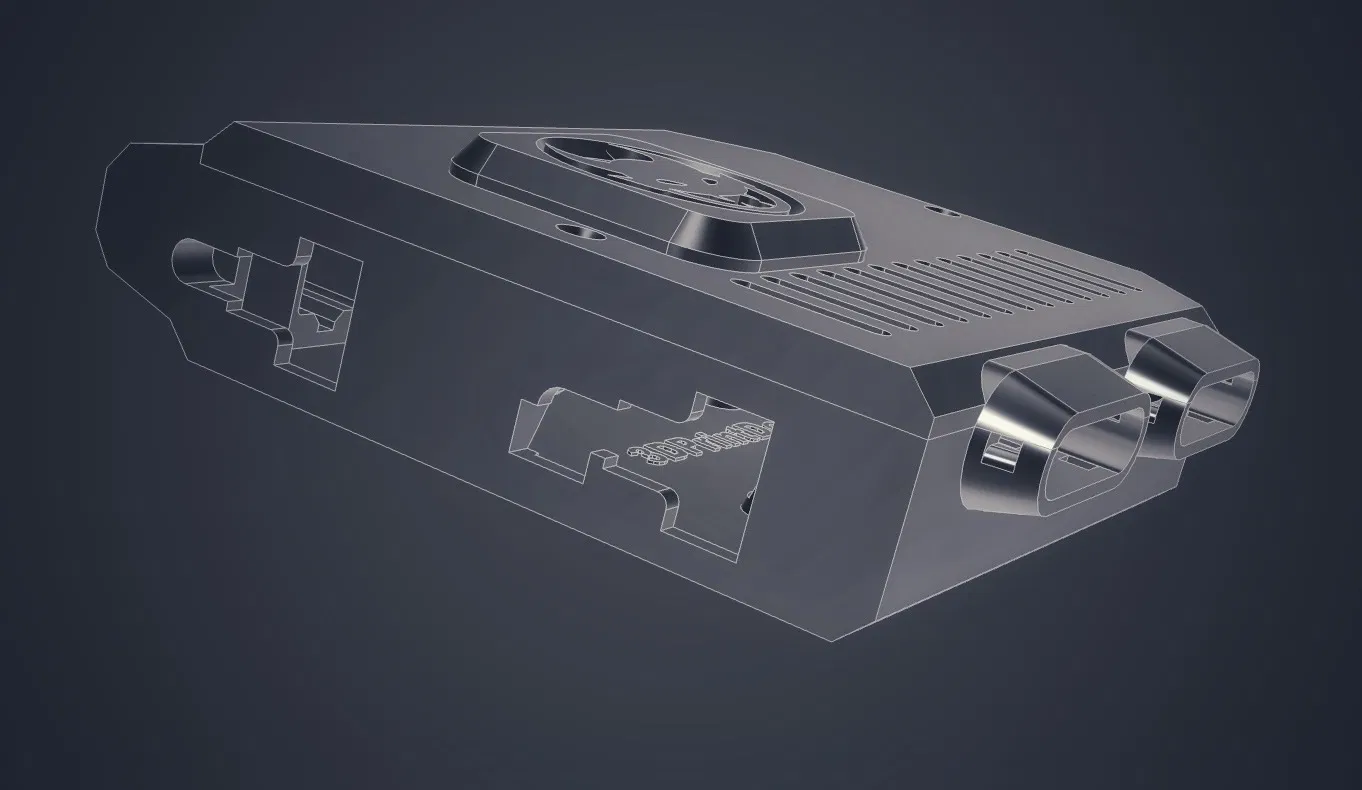

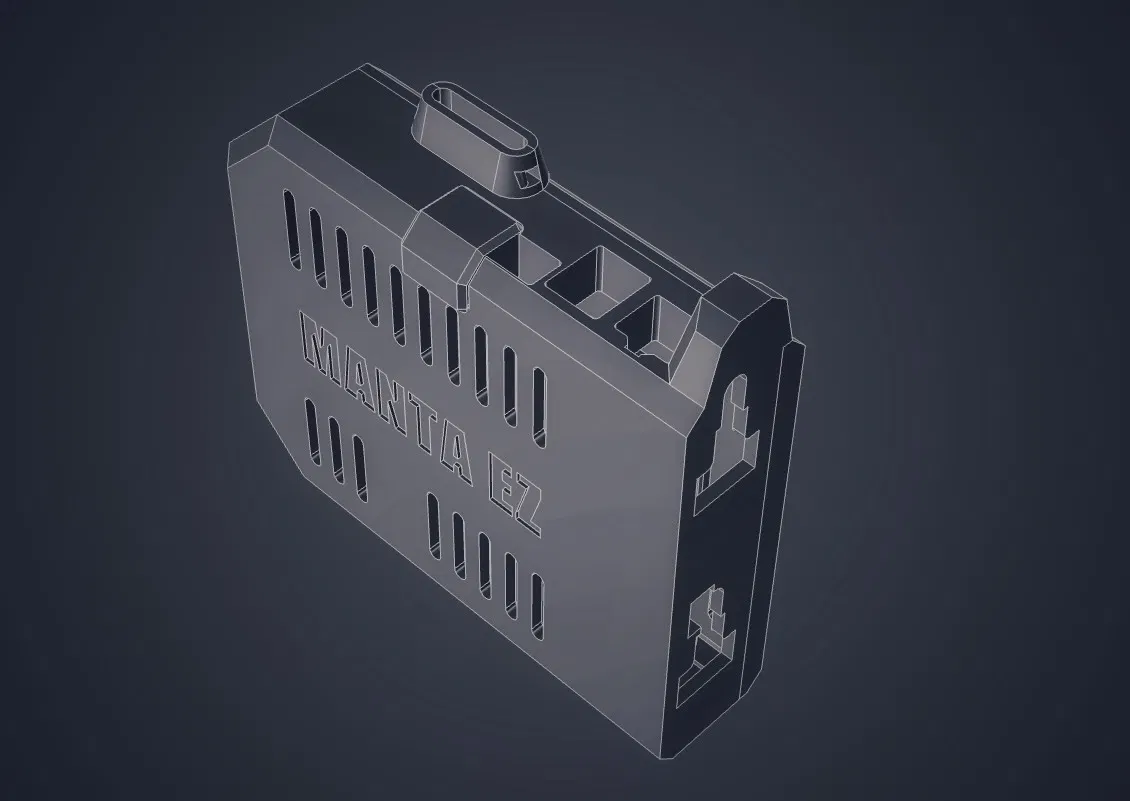

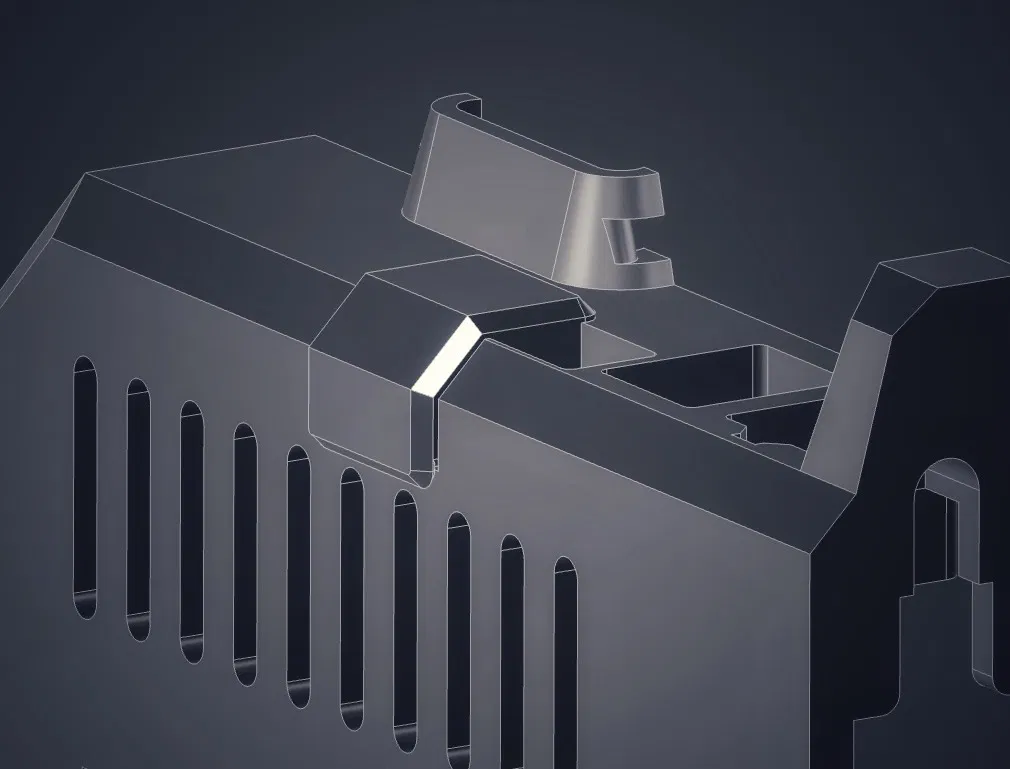

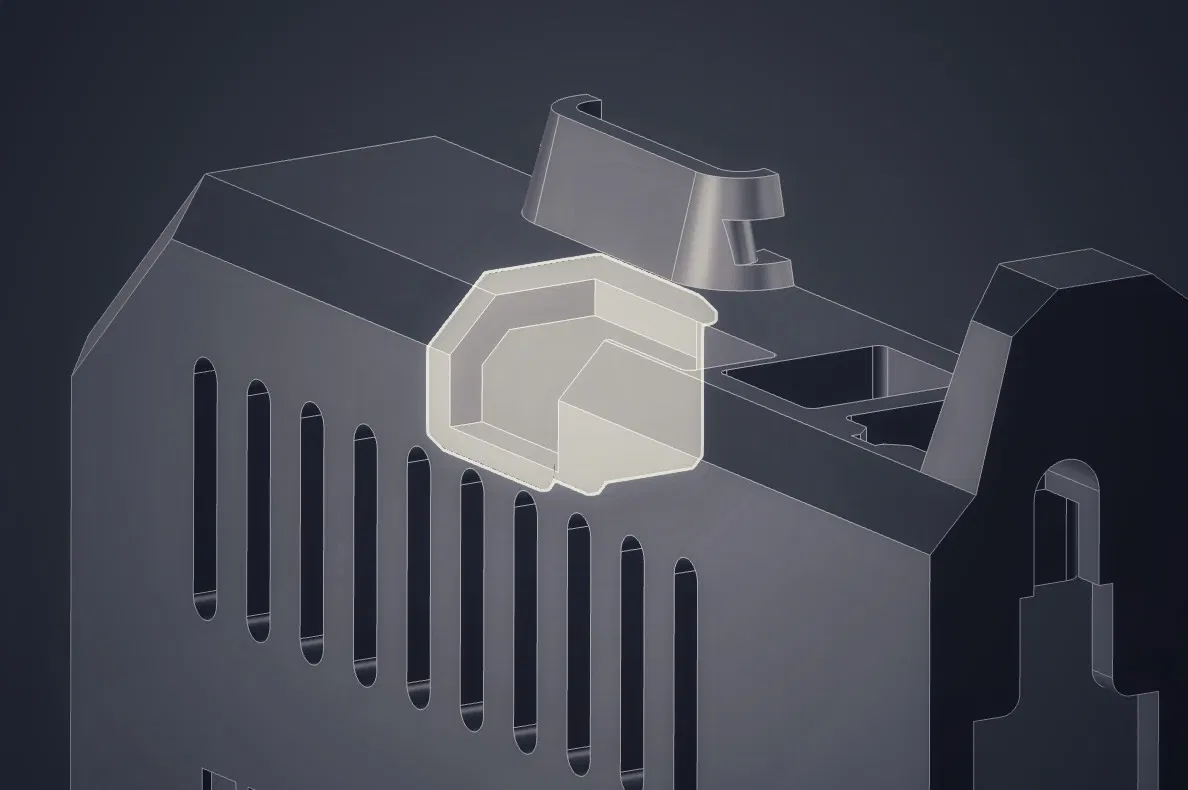

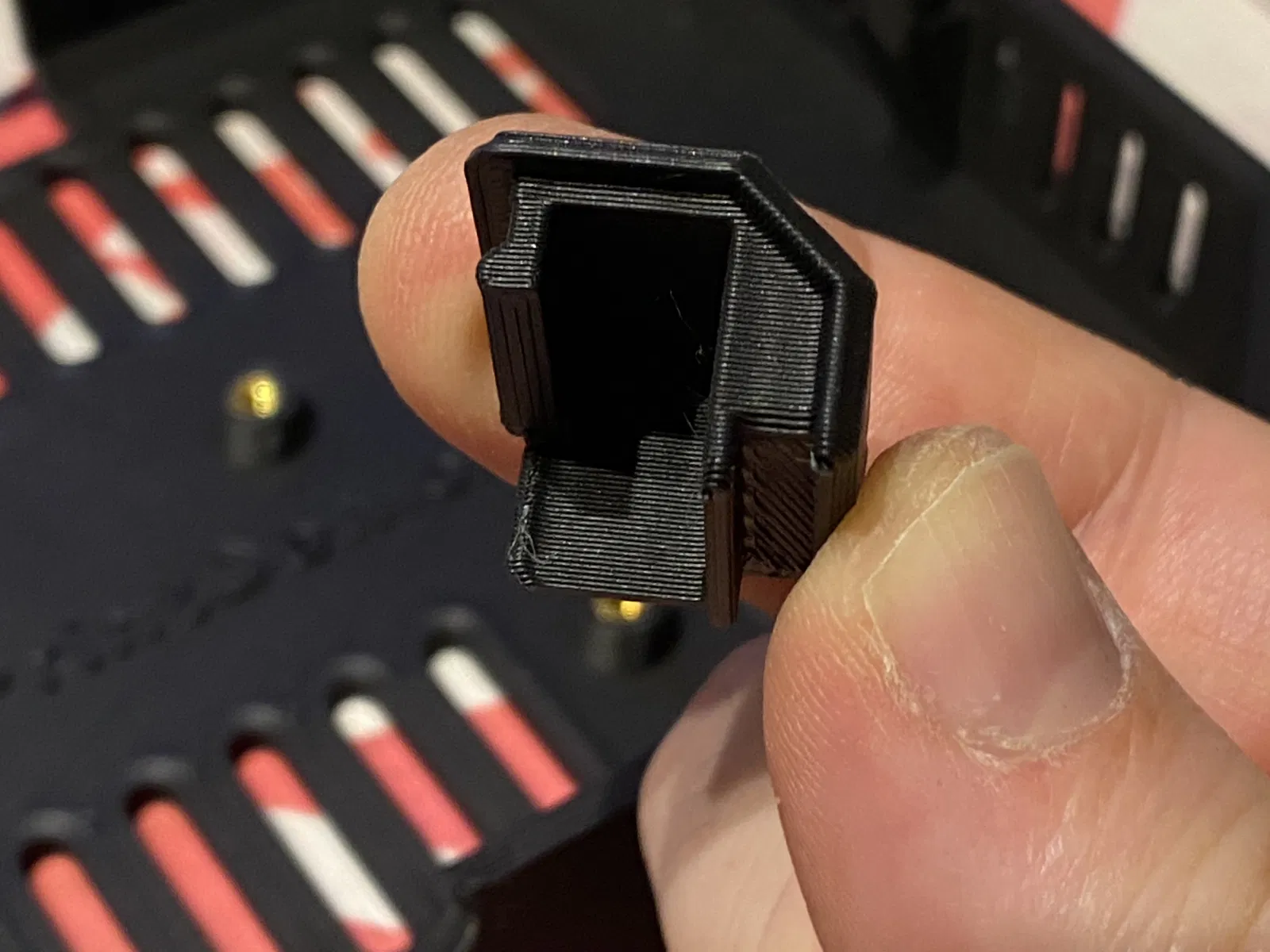

Việc in này rất dễ dàng. Nó được in thành hai nửa hình hộp mở, sau đó là một nhóm các bộ phận nhỏ nếu bạn chọn tùy chọn đó. Phiên bản khác thì các dẫn hướng cổng cáp được in tại chỗ, điều này sẽ yêu cầu nhiều giá đỡ hơn. Phiên bản đầu tiên có các cổng cáp riêng biệt & chúng được dán sau khi in bằng keo CA chất lượng tốt, như tôi đã làm ở đây. Điều này tạo ra một bản in gọn gàng hơn.

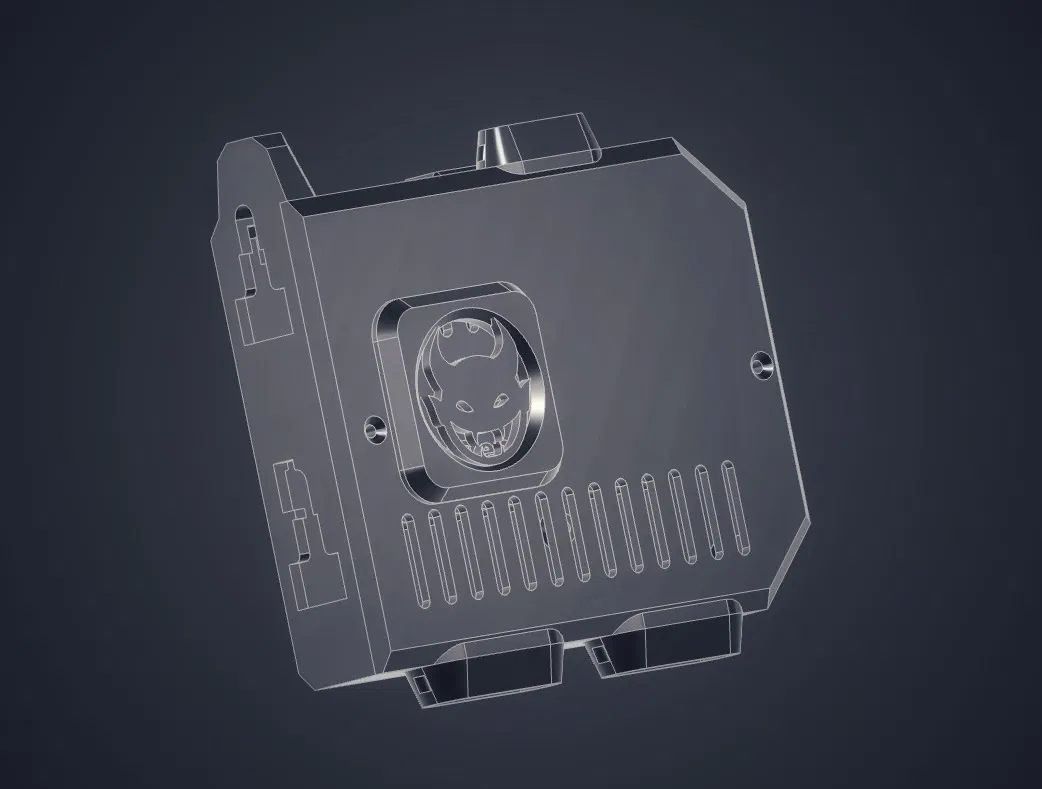

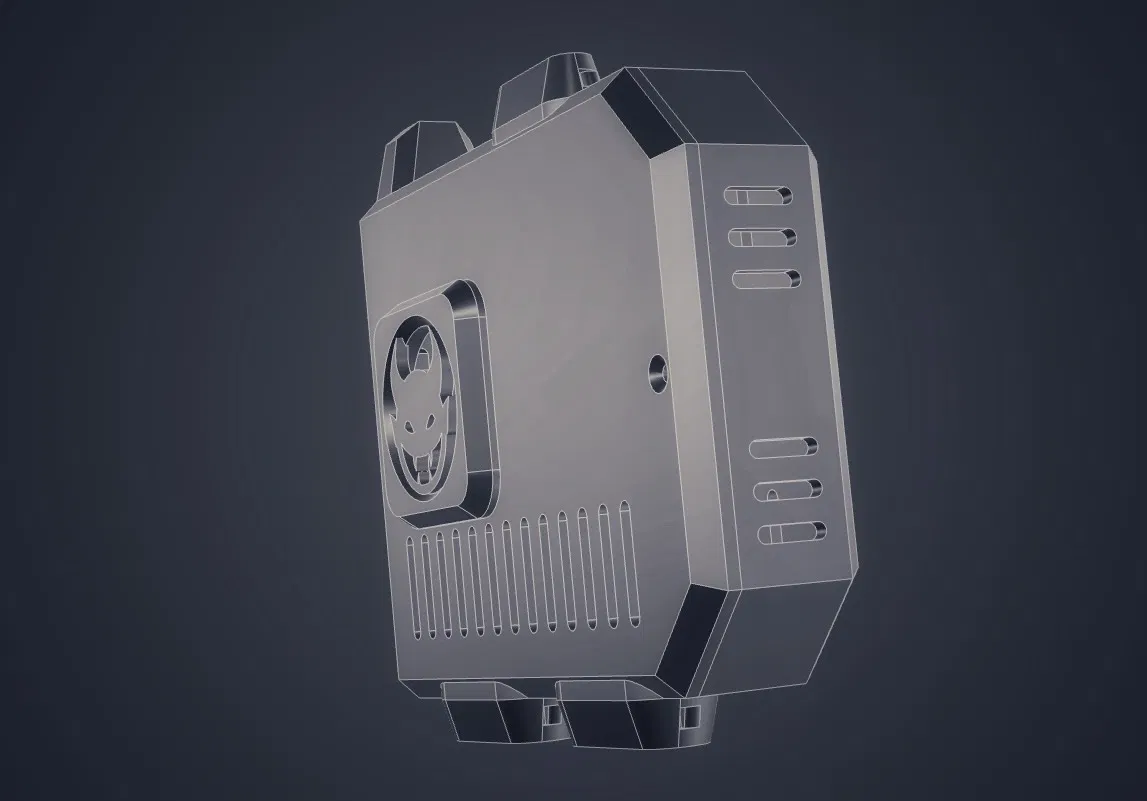

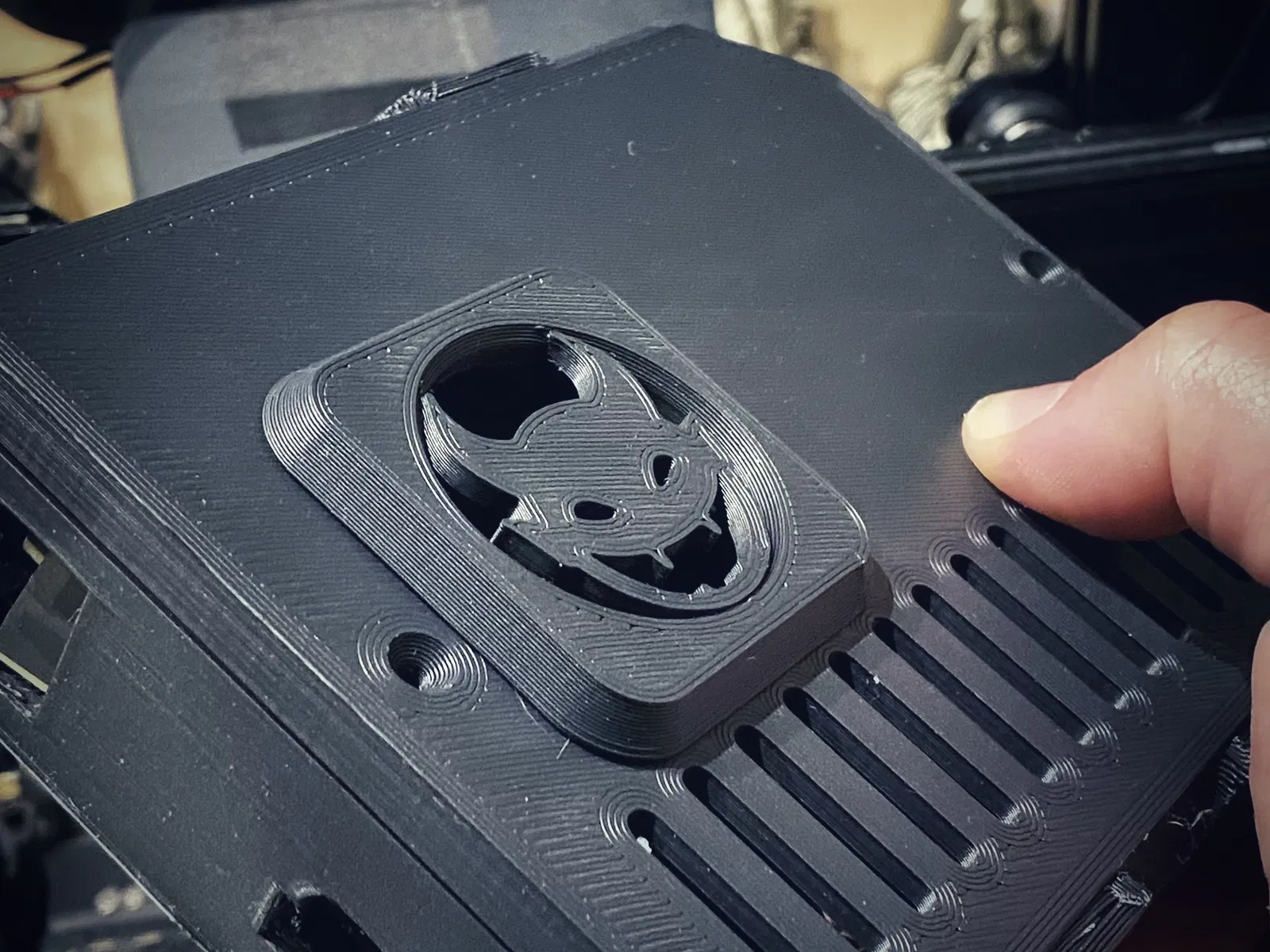

Có một phiên bản thông gió mở không có mặt quỷ cho những ai muốn tự thêm nắp che hoặc muốn chạy mà không có nắp che để tối đa luồng không khí.

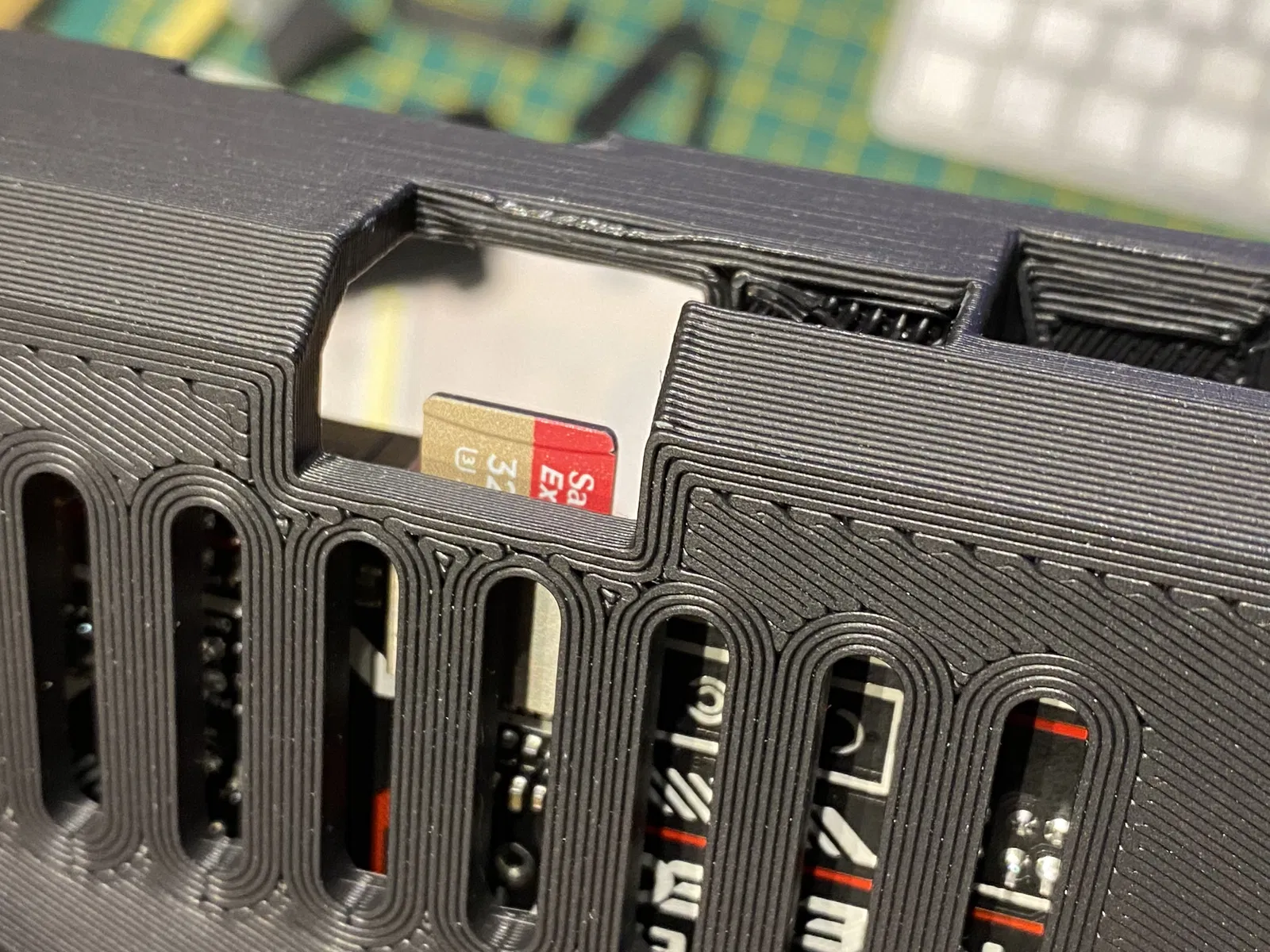

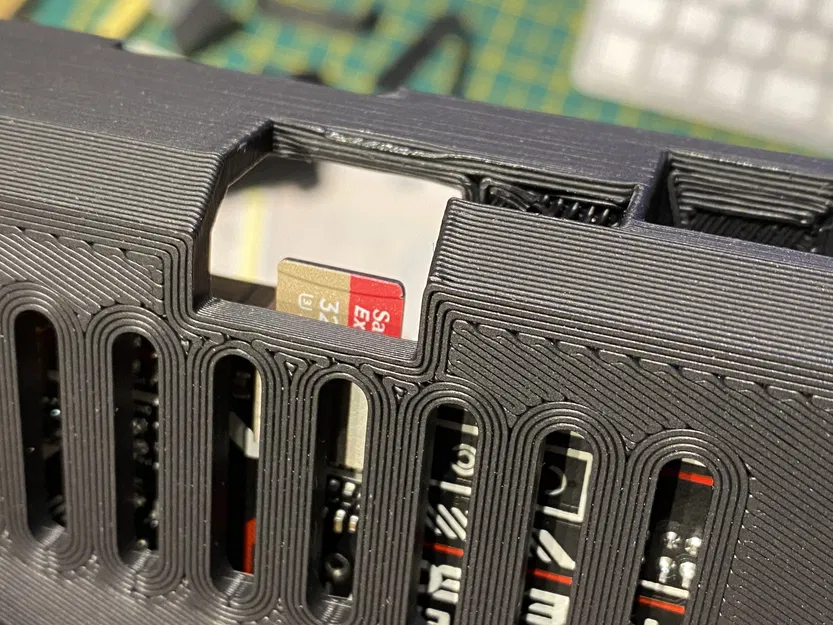

Lưu ý cổng thẻ SD MCU & cổng USB MCU có thể được truy cập thông qua lỗ gắn khung dưới đã được điều chỉnh.

In ấn

Chiều cao lớp 0.3mm là tốt, 0.2mm là tốt hơn

Đầu phun 0.4mm là tốt, 0.6mm là tốt hơn

Thêm giá đỡ vào bên trong tất cả các lỗ trên vỏ chính cần thiết, đảm bảo cài đặt giá đỡ của bạn tốt & dễ dàng tháo gỡ.

Thêm giá đỡ trên các cạnh cắt của các bộ phận cổng cáp dưới & trên nếu bạn chọn phiên bản đó để in. Tuy nhiên, không cần thêm giá đỡ cho hai lỗ ở giữa. Xem ghi chú trong phần tệp.

In tất cả các cổng cáp & bộ phận trên mặt phẳng lớn nhất của chúng, mặt dùng để dán.

PLA+ là ổn, PETG là tốt hơn. Với hệ thống làm mát phù hợp, bo mạch chủ sẽ giữ nhiệt độ khoảng 30-35ºC khi sử dụng trong phòng 22ºC. Nếu không có quạt làm mát, module CB1/CM4 SẼ ở nhiệt độ 50ºC khi không tải, điều này có thể đủ để làm cong PLA.

BẠN RẤT NÊN MUA TẢN NHIỆT BỔ SUNG cho module pi của bạn!

Đảm bảo máy in của bạn được thiết lập tốt, dung sai chặt chẽ & khớp nối chính xác. Một bản in sạch sẽ, tốt là rất quan trọng, vì một bản in lỏng lẻo hoặc bẩn sẽ khiến các bộ phận không khớp & thiết bị sẽ hoạt động không tốt & bạn sẽ gặp sự cố khi lắp bo mạch.

Các bộ phận

2x Tản nhiệt ren M3 (5.7mm) - Lỗ lắp nửa vỏ chính - Khuyến nghị RUTHEX

8x Tản nhiệt ren M3 ngắn (4mm) - QUAN TRỌNG! Lỗ lắp quạt & bo mạch - Khuyến nghị RUTHEX

2x Bu lông chìm M3 12mm - sử dụng cho các ốc vít nắp

4x Bu lông chìm M3 16mm - QUAN TRỌNG! Sử dụng cho quạt vỏ! KHÔNG SỬ DỤNG LOẠI KHÁC! KHOẢNG CÁCH THẤP!!!

4x Bu lông đầu chỏm M3 6mm - sử dụng cho lỗ lắp bo mạch

Đầu nối JST, bạn sẽ cần một dụng cụ bấm cos JST-XH để sửa đổi cáp động cơ.

Các chân cắm JST có thể dễ dàng tháo ra khỏi đầu nối & di chuyển sang đầu nối khác mà không cần đầu cos hoặc cắt hoặc hàn, chỉ cần sử dụng một công cụ nhọn để đẩy mặt sau của chân cắm xuống & nó sẽ nhả ra khỏi vỏ. CẨN THẬN uốn chân giữ lại và tái sử dụng trong đầu nối mới.

Lắp ráp

lắp ráp tất cả các bộ phận một cách cẩn thận, dán các bộ phận đúng chiều & KHÔNG DÁN các cổng cáp lại với nhau thành hình oval, chúng cần phải mở & ở các cạnh riêng biệt của vỏ máy để chúng mở ra.

Thêm tản nhiệt ren M3 & đảm bảo bo mạch lắp vừa vặn hoàn hảo. KHÔNG ÉP hoặc làm cong các khe cắm thẻ SD! Đó là vấn đề nếu bạn làm hỏng nó!

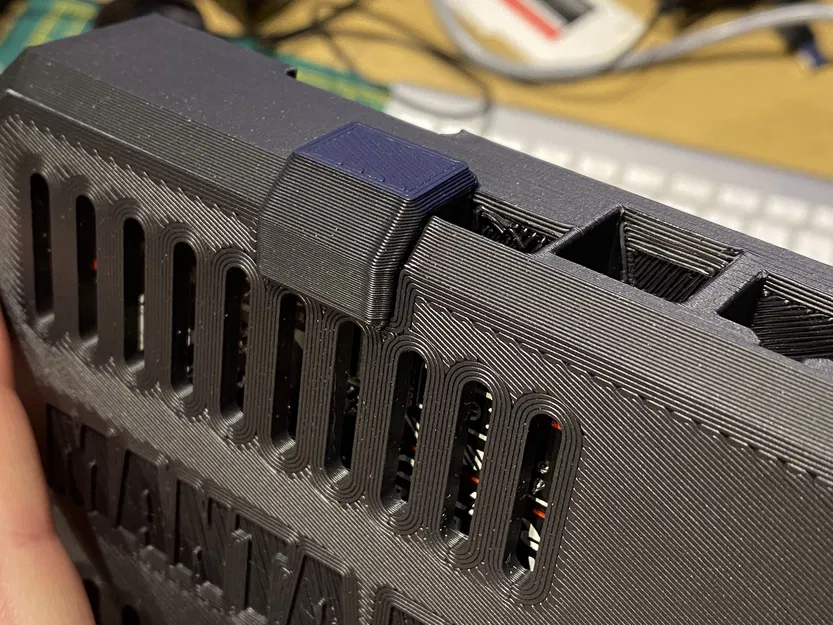

Dán giá đỡ quạt lên nắp! Hãy chắc chắn dán mặt quỷ đúng chiều nếu bạn sử dụng phiên bản đó!

Gắn nửa vỏ chính vào máy in. Gắn quạt vào nắp & làm theo sơ đồ chân của bo mạch để thực hiện các kết nối chính xác. Tạo cáp mới & sửa đổi cáp gốc theo nhu cầu của bạn.

Đặt ăng ten WIFI vào góc trên bên phải của vỏ chính, có một ít không gian ở đó. Bạn "có thể" đặt nó trên nắp nhưng có khả năng bạn sẽ quên & làm nó bị tuột ra khi tháo ra sau này.

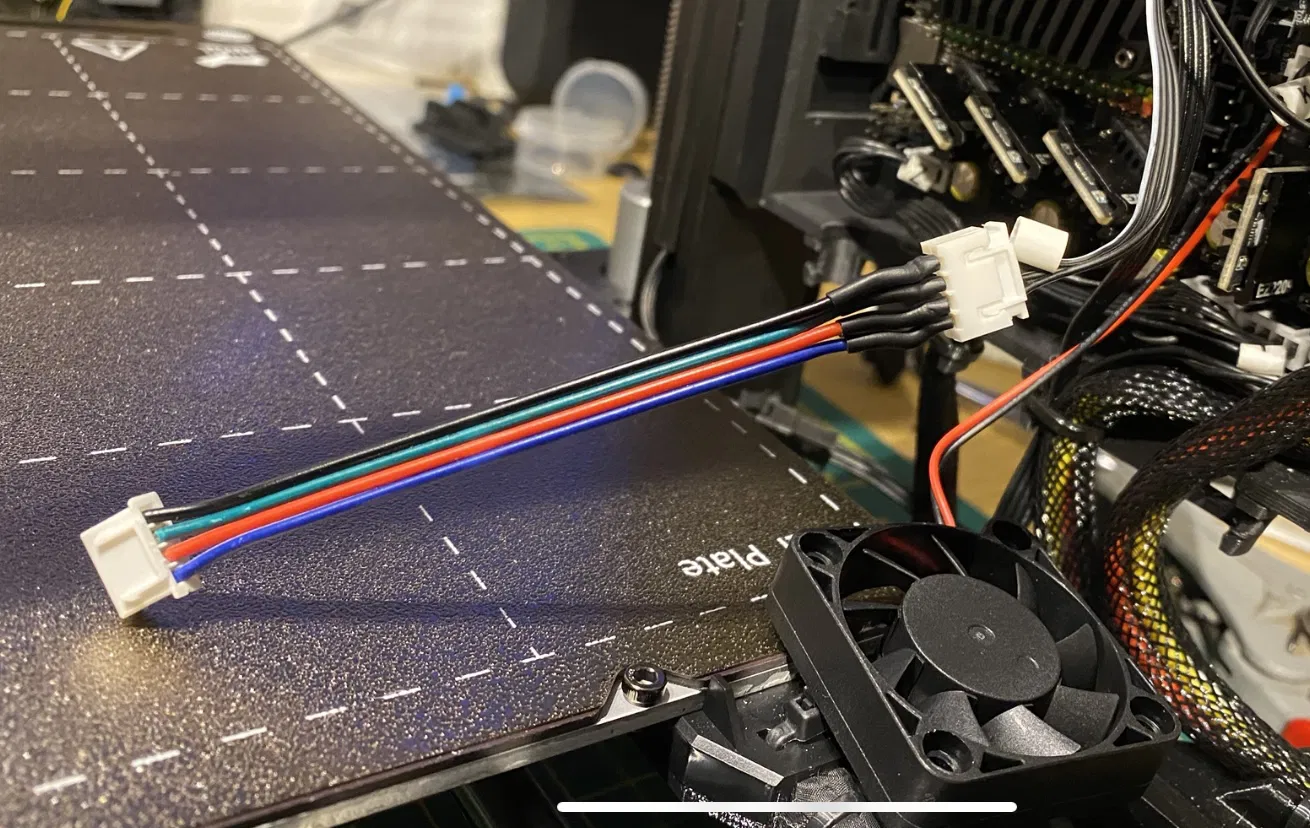

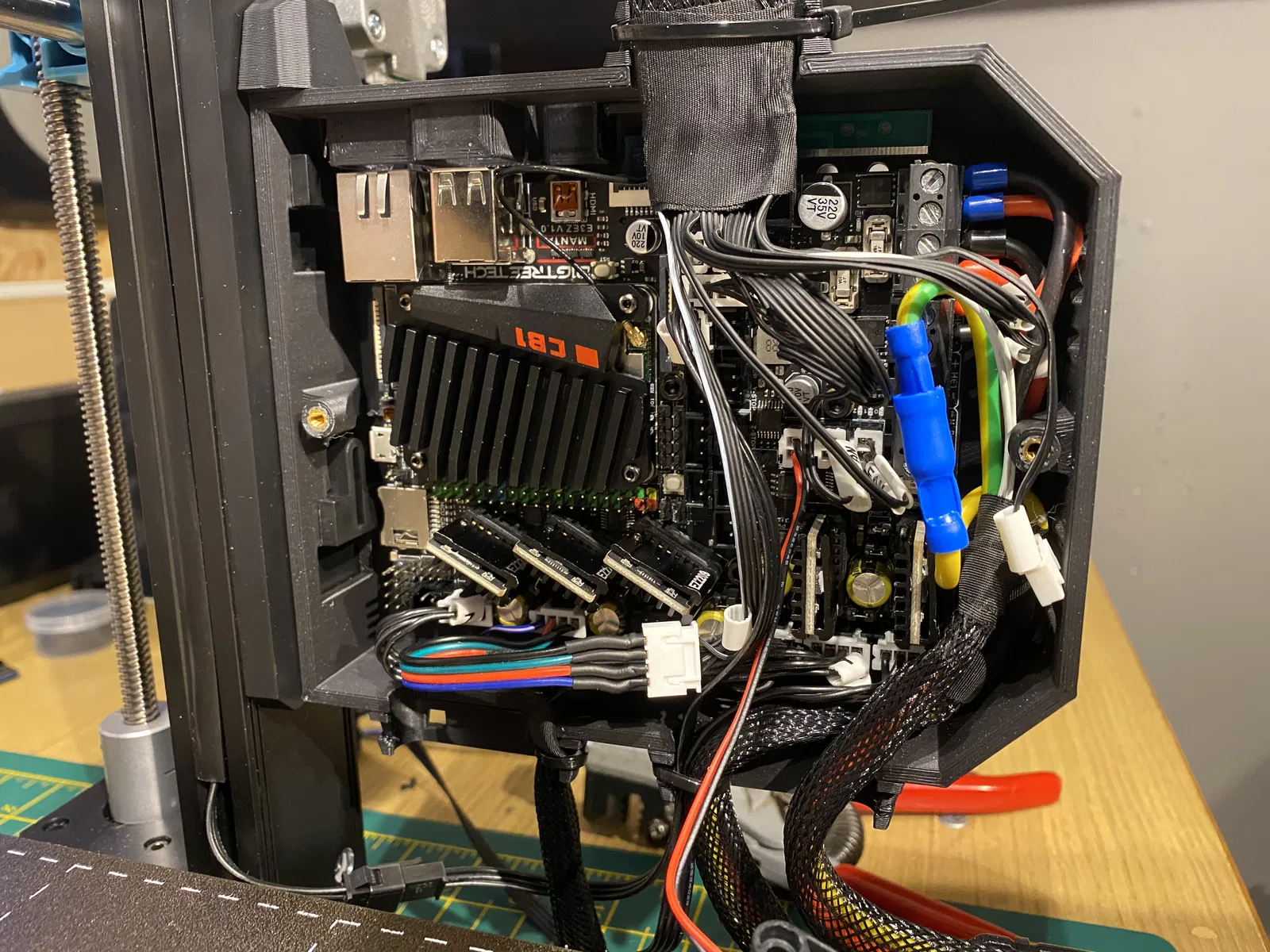

BẠN SẼ CẦN TẠO MỘT CÁP NỐI DÀI NGẮN CHO MOTOR EXTRUDER! Xem ảnh

CỰC KỲ QUAN TRỌNG!!! ĐỪNG BỎ LỠ ĐIỀU NÀY!!

Để thiết lập bo mạch cho chức năng homing vô thức trên trục X & Y, bạn cần thêm các jumper màu đen nhỏ nhất từ túi đi kèm, KHÔNG SỬ DỤNG CÁI LỚN HƠN! Tôi thực sự khuyên bạn nên tải xuống & đọc toàn bộ tài liệu từ trang Github của BTT.

KHÔNG thêm jumper vào tất cả các driver, chỉ cần hai driver đầu tiên - X & Y!

Cũng lưu ý sơ đồ PINOUT của bo mạch trên trang Github của BTT!

ĐỪNG QUÊN MUA DRIVER & TẢN NHIỆT! Bo mạch của bạn sẽ không có sẵn!
