Mỏ kẹp gắn bàn 4-Jaw / 3-Jaw / 2-Jaw có thể thay hàm - In 100%!

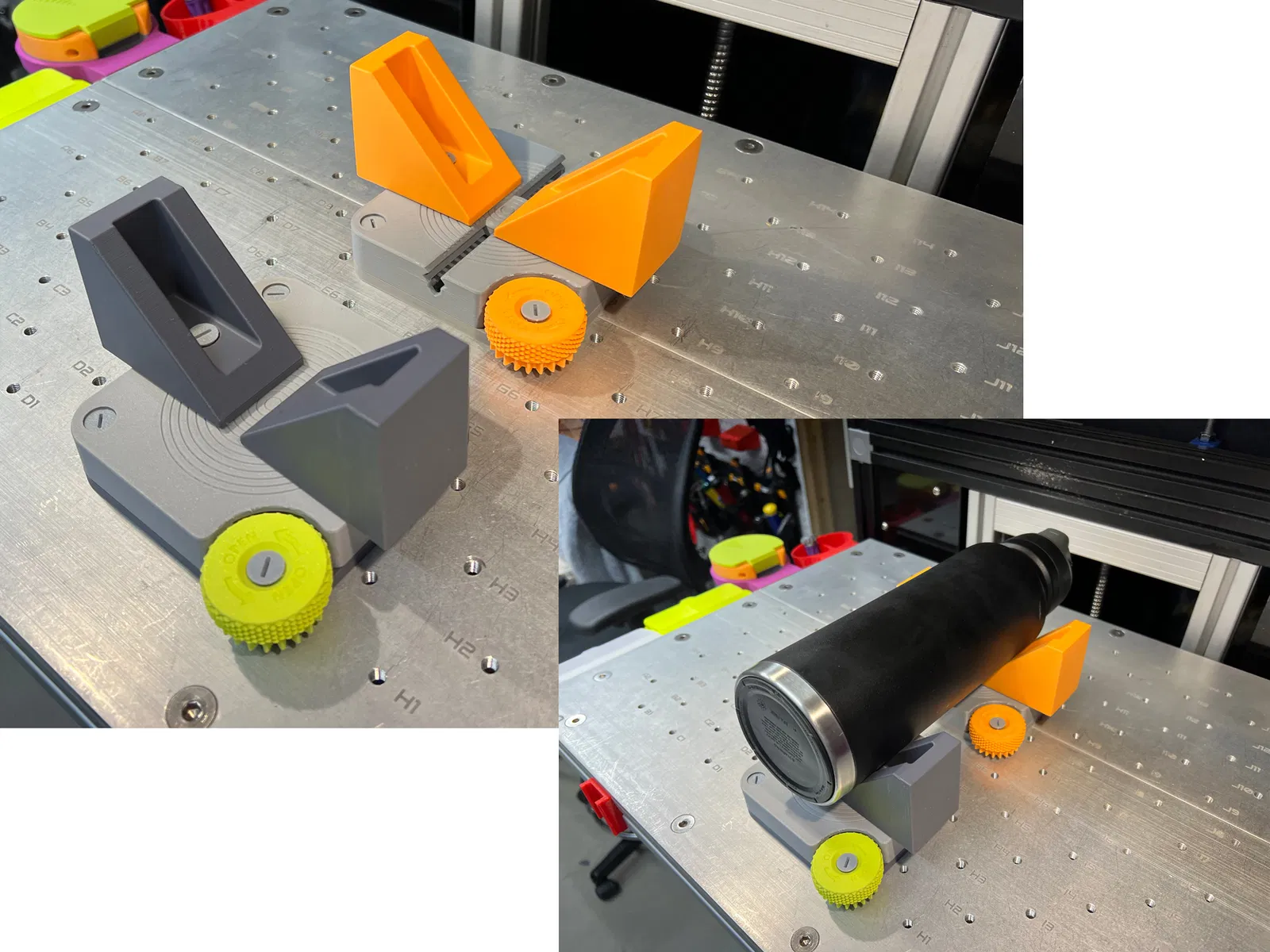

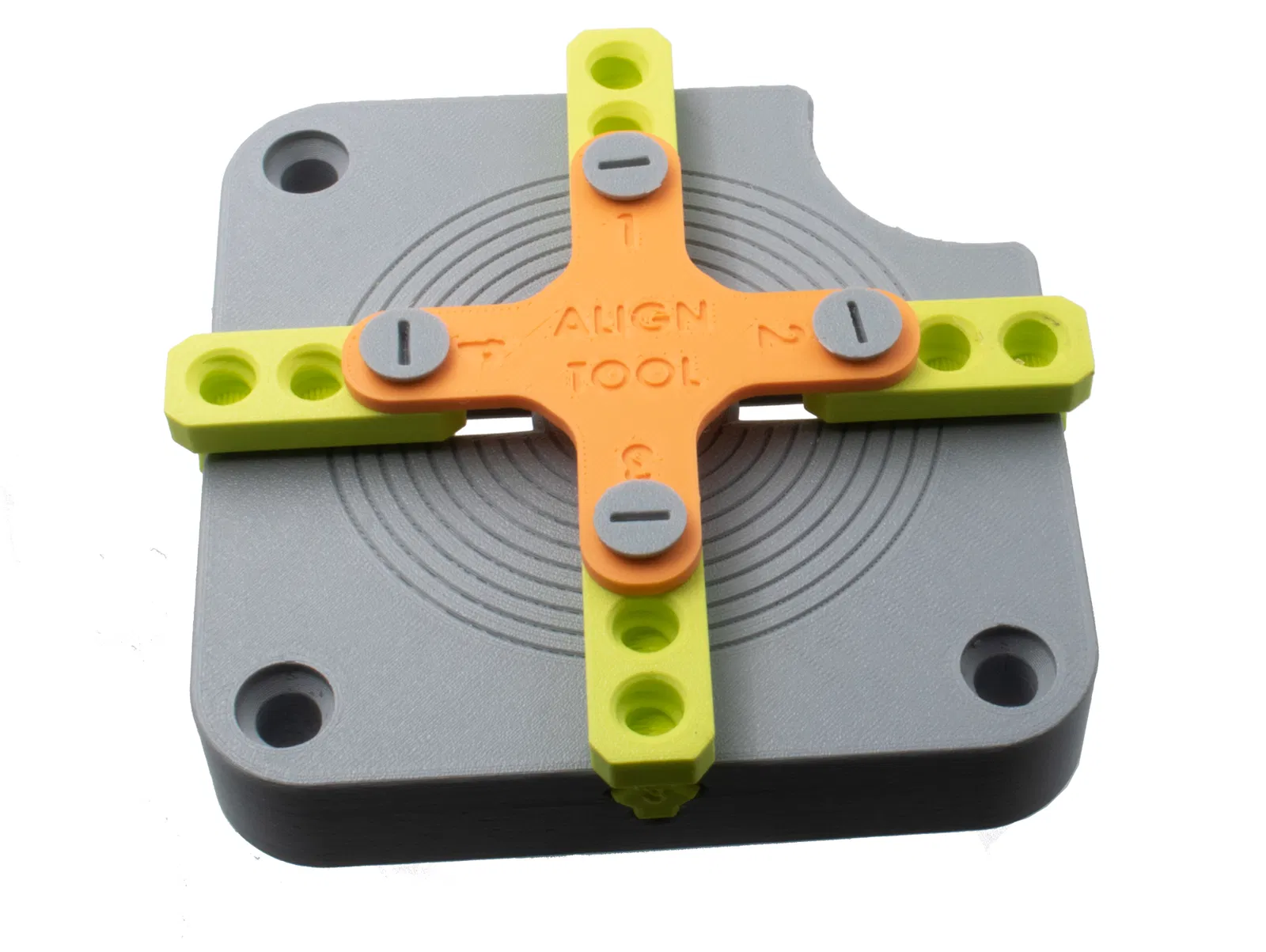

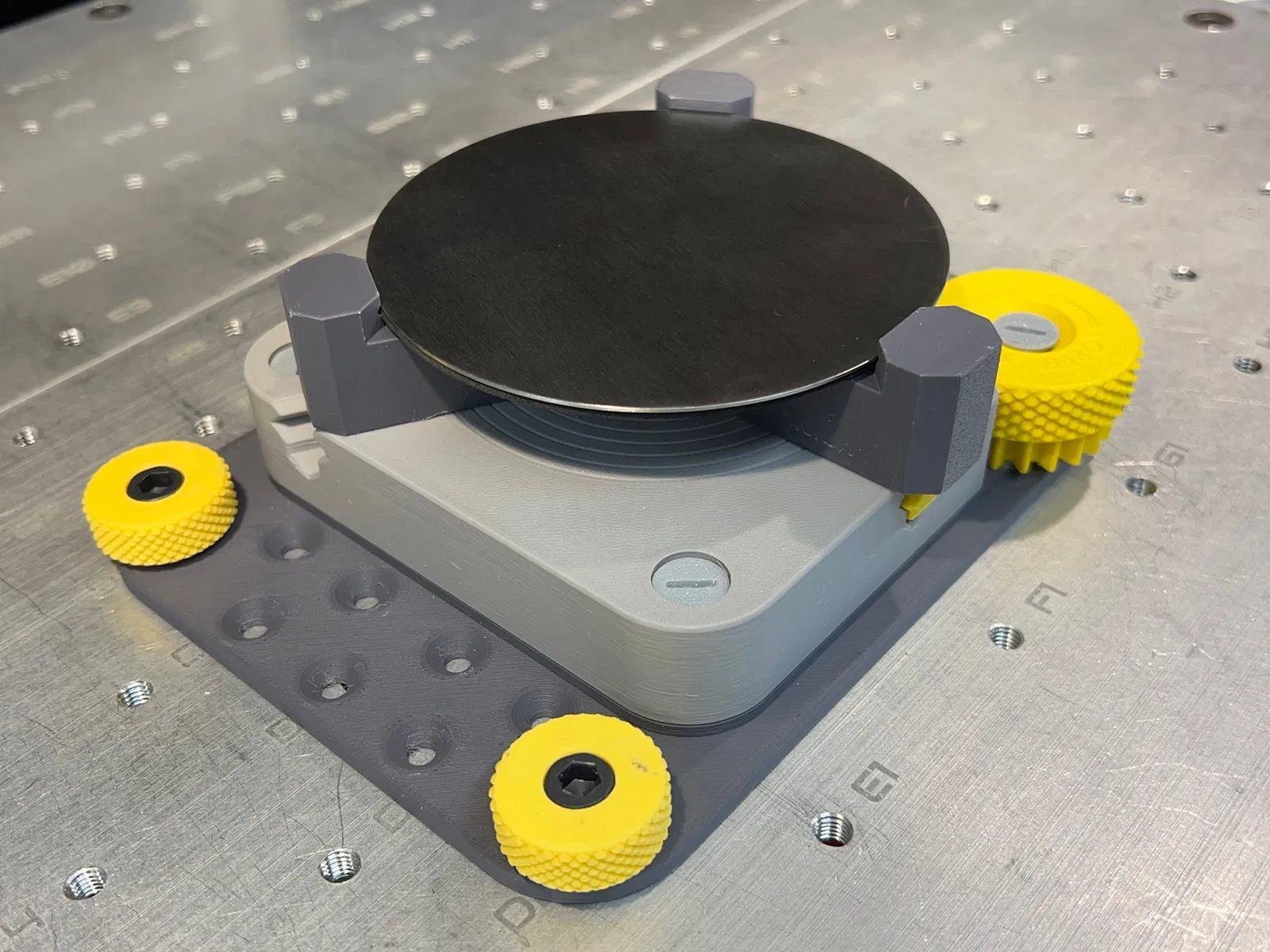

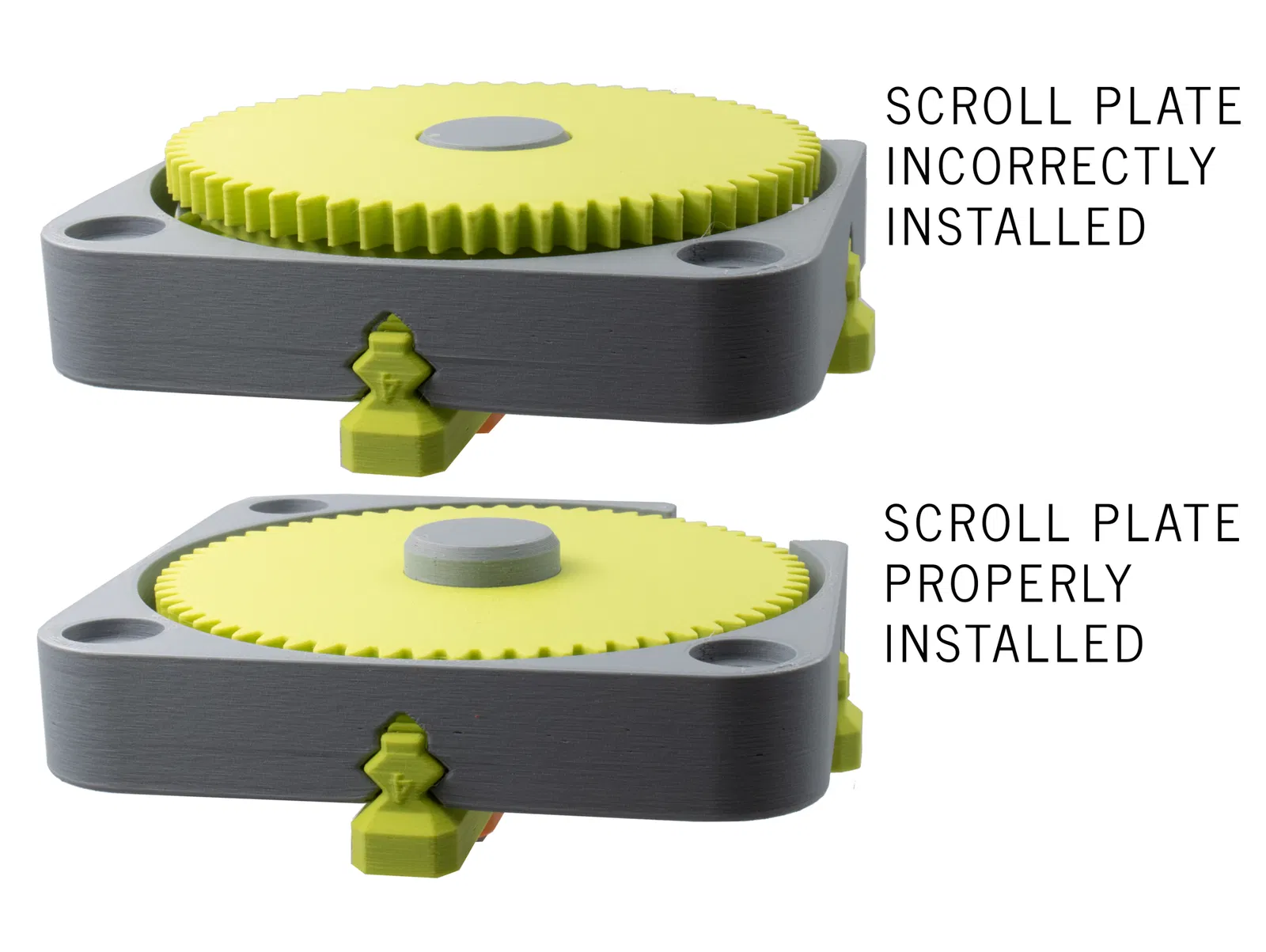

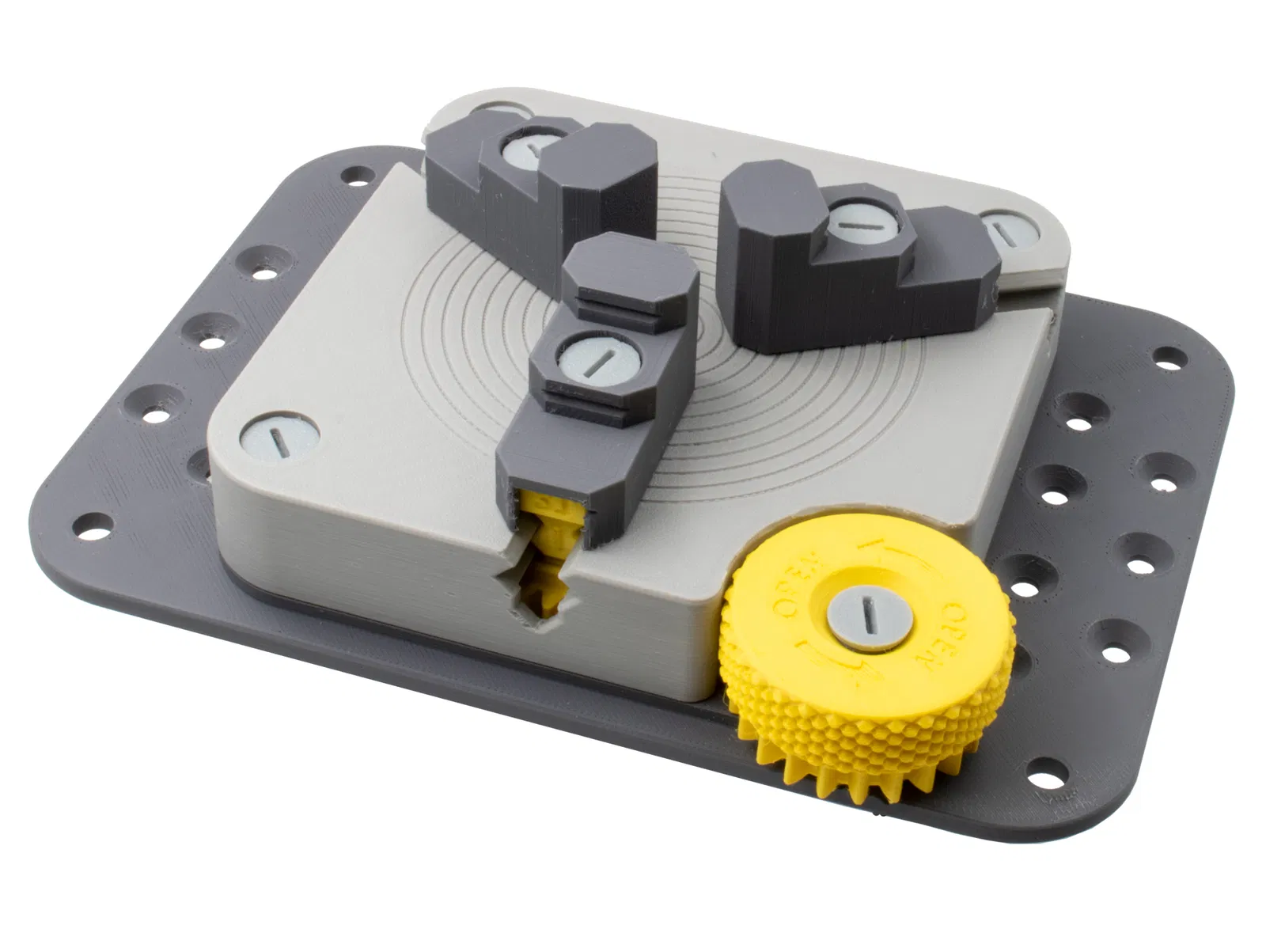

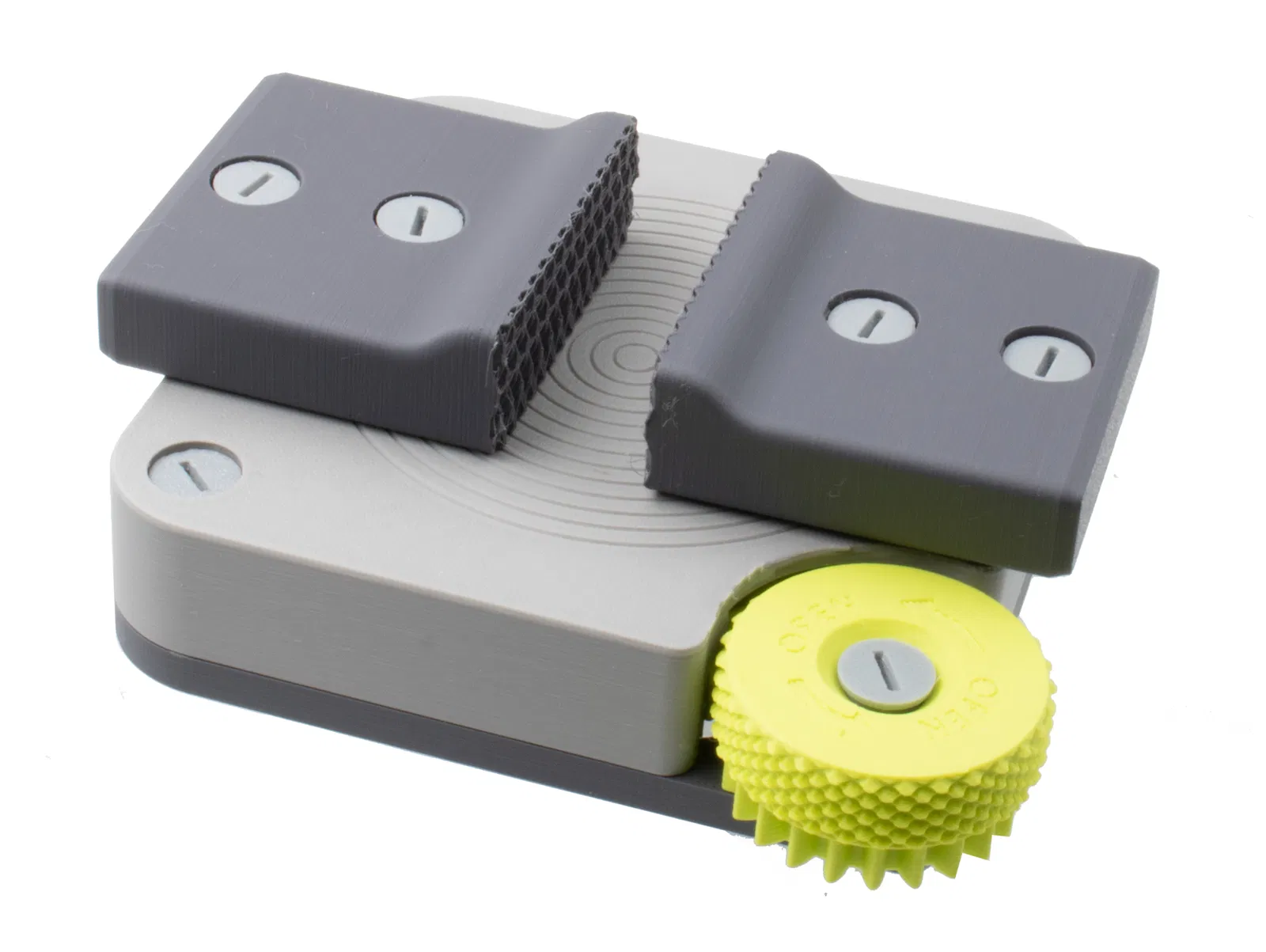

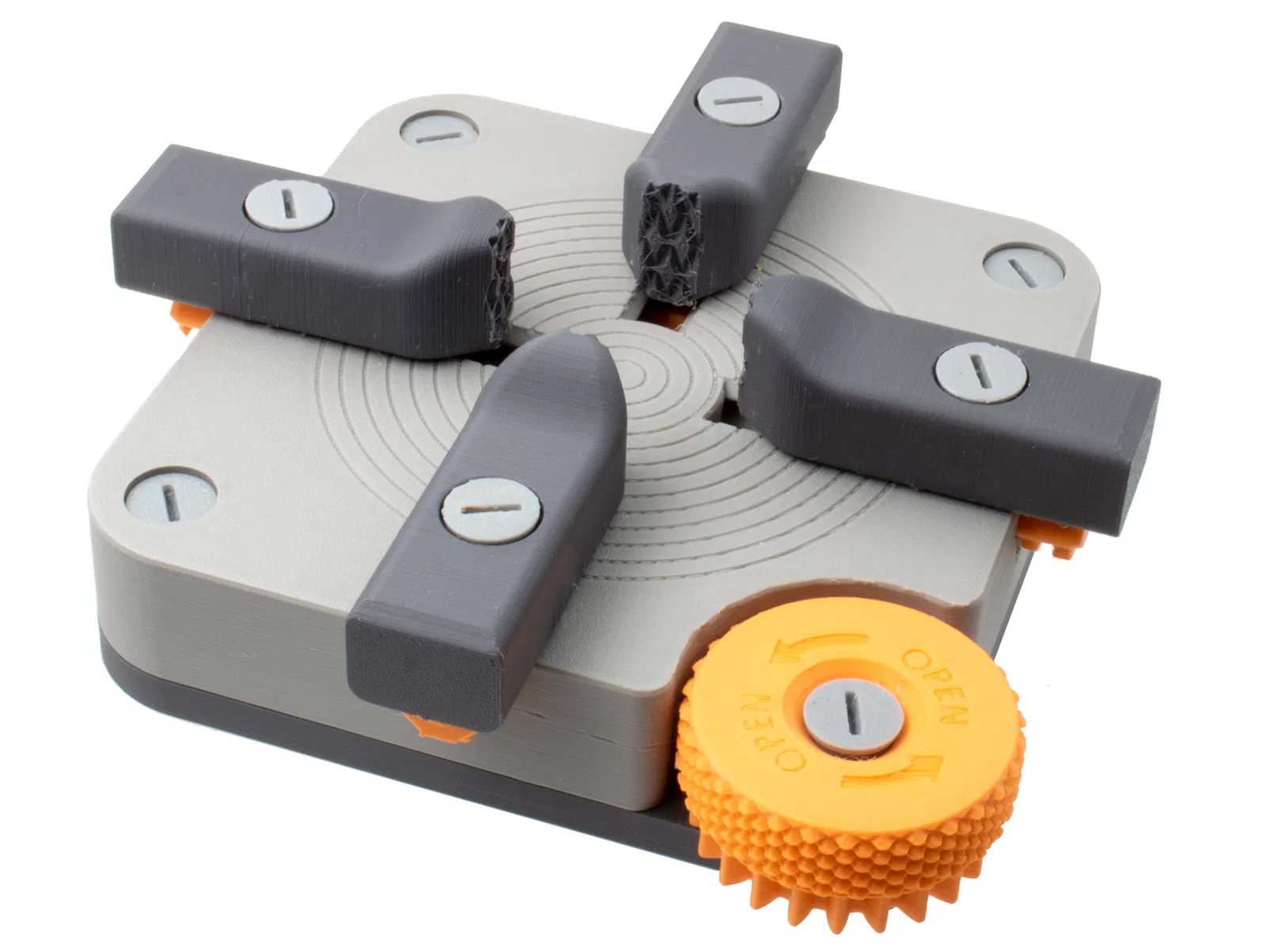

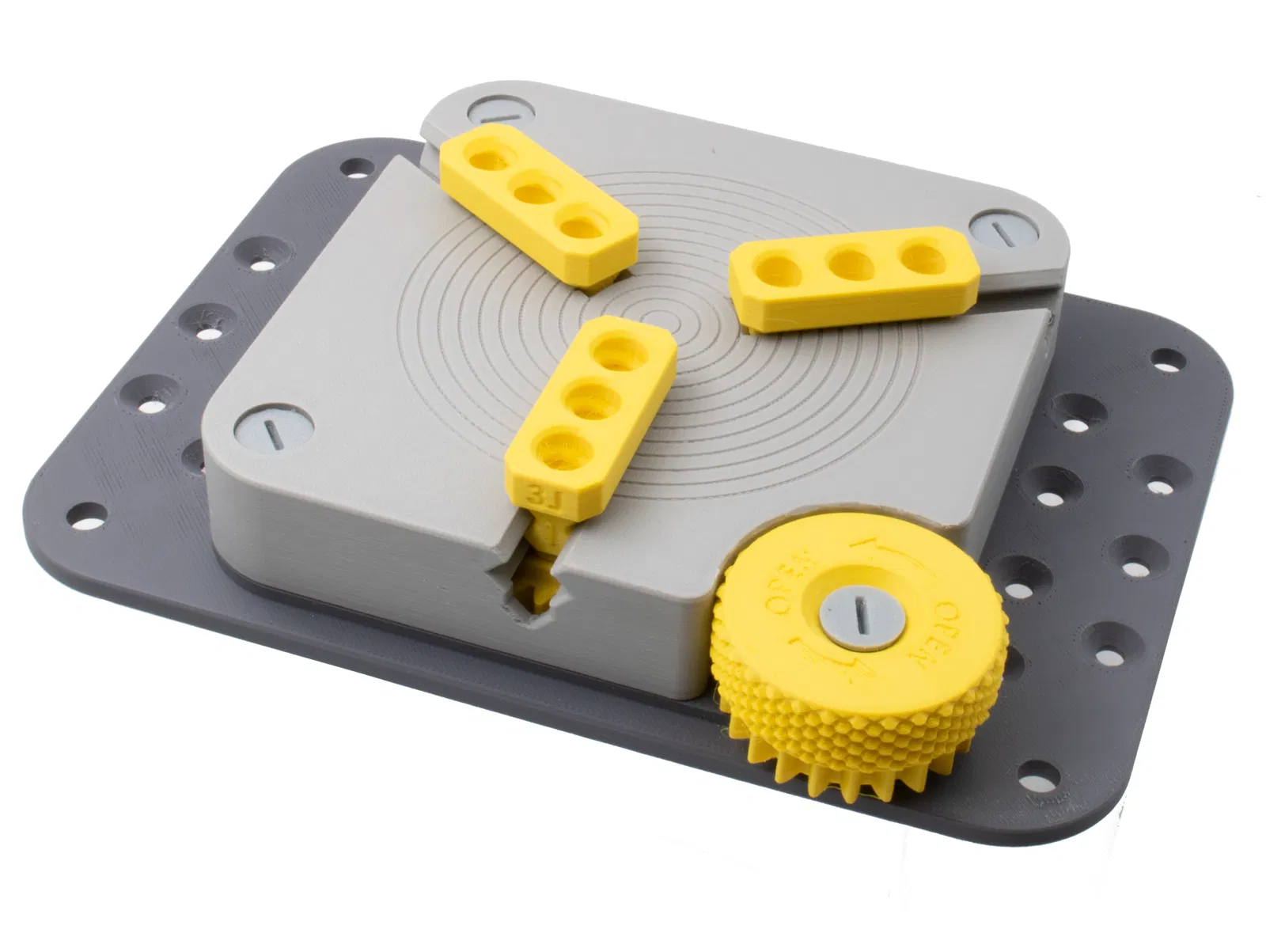

Video của Teaching Tech - Teaching Tech đã rất vui khi làm bài đánh giá về Mỏ kẹp gắn bàn này. Nó chứa một số thông tin tuyệt vời về cách tải xuống và lắp ráp thiết kế này. GẶP VẤN ĐỀ LẮP RÁP? VUI LÒNG ĐỌC: Các mô hình ban đầu tôi tải lên có khoảng hở 0.05mm giữa bánh răng hàm và đĩa xoắn. Tôi chưa bao giờ gặp vấn đề với tất cả các bản in thử nghiệm của mình, vì vậy tôi chưa bao giờ coi đó là một vấn đề. Tuy nhiên, để mô hình này hoạt động với nhiều máy in hơn, tôi đã cập nhật bộ GCODE và MODEL SET để sử dụng bánh răng hàm có khoảng hở 0.15mm. Nếu bạn vẫn gặp sự cố, cũng có bộ tùy chọn khoảng hở 0.20mm. Nếu bạn đang sử dụng máy in được hiệu chuẩn cao, tôi khuyên bạn nên sử dụng bộ tùy chọn khoảng hở 0.05mm để trải nghiệm mỏ kẹp như thiết kế ban đầu. VỀ THIẾT KẾ: Các mỏ kẹp gắn bàn 2-Jaw, 3-Jaw và 4-Jaw này có thể in 100% và không yêu cầu phần cứng mua sẵn! Chỉ cần in tất cả các bộ phận và lắp ráp chúng! Chúng là một cách tuyệt vời để giữ các dự án trên bàn làm việc của bạn khi đang làm việc. Loại 2-Jaw phù hợp với các vật dụng dài hoặc hình chữ nhật, loại 3-Jaw hoàn hảo để giữ các vật dụng hình tròn và loại 4-Jaw tuyệt vời để giữ các vật dụng hình vuông! CÁC BỘ PHẬN: 1. ĐẾ (BASE) [PLA/PETG]: Có hai loại đế khác nhau. Một loại có lỗ lắp ở bên trong, vì vậy bạn lắp nó trước khi lắp ráp. Loại còn lại có lỗ lắp ở bên ngoài. Cả hai loại đế đều hoạt động với tất cả các biến thể của mỏ kẹp này. Đế có vít lộ ra yêu cầu diện tích lớn hơn trên bàn làm việc của bạn. 2. ĐĨA XOẮN (SCROLL PLATE) [PLA/PETG]: Chỉ có một đĩa xoắn hoạt động với tất cả các biến thể của mỏ kẹp này. 3. MẶT TRÊN (TOP PLATES) [PLA/PETG]: Có ba loại mặt trên khác nhau; một cho 2-jaw, một cho 3-jaw và một cho 4-jaw. Cả hai mặt trên đều có Vành (Brim) tích hợp cần được loại bỏ sau khi in. Điều này ngăn góc đó bị bong ra trong quá trình in. 4. BÁNH RĂNG HÀM (JAW GEARS) [PLA/PETG]: Có ba bộ bánh răng hàm: một cho Mỏ kẹp 2-Jaw, một cho Mỏ kẹp 3-Jaw và một cho Mỏ kẹp 4-Jaw. Mỗi Bánh răng hàm đều khác nhau! Phần phức tạp nhất khi lắp ráp mỏ kẹp này là định hướng các hàm đúng cách. 5. HÀM (JAWS) [PLA/PETG]: Tôi đã có rất nhiều niềm vui khi tạo ra các loại hàm khác nhau cho các dự án khác nhau. Bạn có thể sử dụng các hàm tôi đã bao gồm, hoặc lấy tệp STEP cơ sở và tự tạo hàm của riêng mình! Nếu bạn tự tạo, vui lòng chia sẻ để những người khác có thể hưởng lợi từ nỗ lực của bạn! 6. BÁNH XE VẶN (THUMBWHEEL) [PLA/PETG]: Chỉ có một thiết kế bánh xe vặn. Nó hoạt động với mỏ kẹp 2-Jaw, 3-Jaw và 4-Jaw. 7. BỘ ỐC VÍT (SCREW SET) [PETG]: Bộ ốc vít dùng để lắp ráp cho mỏ kẹp 2-Jaw, 3-Jaw và 4-Jaw. Bộ này bao gồm 8 Ốc vít. 3x ốc vít nối Mặt trên với Đế. 4x ốc vít nối Hàm với Bánh răng hàm. 1x ốc vít nối Bánh xe vặn với Đế. NHẤP VÀO ĐÂY ĐỂ XEM VIDEO LẮP RÁP LẮP RÁP HÀM (PHẦN KHÓ NHẤT!): 1. LẮP BÁNH RĂNG HÀM VÀO MẶT TRÊN: Mỗi Bánh răng hàm được đánh số. Bộ 2-Jaw được đánh số #1 và #3, bộ 4-Jaw được đánh số #1-#4, và bộ 3-Jaw được đánh số #1-#3 với ký hiệu “3J” ở trên. Ký hiệu “3J” cho biết đó là bộ 3-Jaw. Lắp Bánh răng hàm với số hướng RA. Bạn sẽ thấy được số sau khi lắp nó vào Mặt trên. Các số được lắp theo chiều Kim đồng hồ. Điều đó có nghĩa là trên Mỏ kẹp 4-Jaw (với các Vòng tròn trên Mặt trên hướng về bạn), #1 sẽ được lắp ở vị trí 12 giờ, #2 ở vị trí 3 giờ, #3 ở vị trí 6 giờ và #4 ở vị trí 9 giờ. (XEM TRONG VIDEO) 2. LẮP DỤNG CỤ CĂN CHỈNH: Dụng cụ này được thiết kế để giữ tất cả Bánh răng hàm ở vị trí hoàn hảo trong khi lắp Đĩa xoắn. Các Bánh răng hàm cần được đặt ở các vị trí rất cụ thể khi lắp đĩa xoắn, nếu không mỏ kẹp sẽ không hoạt động đúng. Sử dụng các ốc vít ngắn nhất, lắp Dụng cụ Căn chỉnh vào Bánh răng hàm bằng các lỗ trong cùng của Bánh răng hàm. Đảm bảo số trên Bánh răng hàm khớp với số trên đỉnh Dụng cụ Căn chỉnh. 3. BÔI TRƠN: Nếu bạn muốn mỏ kẹp của mình di chuyển thật mượt mà, hãy thêm vài giọt dầu vào Răng Bánh răng hàm trước khi lắp đĩa xoắn. Tôi dùng dầu đa năng Singer, nhưng chắc chắn có nhiều loại khác cũng hoạt động tốt. 4. LẮP ĐĨA XOẮN: Lắp đĩa xoắn vào trục bên dưới Mặt trên với phần xoắn ốc của Đĩa xoắn hướng về phía Bánh răng hàm. Từ từ xoay Đĩa xoắn Ngược chiều Kim đồng hồ đồng thời tạo áp lực đều lên nó. Đĩa xoắn sẽ khớp vào vị trí khi nó đạt đến vị trí chính xác. Bạn có thể biết khi đĩa xoắn vào vị trí khi nó hoàn toàn bằng phẳng với đáy Mặt trên. Nếu đĩa xoắn bị lệch, hãy gõ nhẹ góc của Mặt trên vào bàn, và Đĩa xoắn sẽ bật ra. LẮP RÁP MỎ KẸP: 1. LẮP ĐẾ: Sau khi đĩa xoắn được lắp, lắp MẶT TRÊN vào ĐẾ. Một trong bốn trụ trên đế lớn hơn ba trụ còn lại. Đây là nơi lắp bánh xe vặn và trụ này thẳng hàng với góc khía của MẶT TRÊN. 2. LẮP BÁNH XE VẶN: Lắp bánh xe vặn vào góc khía của MẶT TRÊN. Nó sẽ dễ dàng rơi vào TRỤ ĐẾ. 3. LẮP ỐC VÍT: Lắp ốc vít bọc (Chiều dài Trung bình) vào bánh xe vặn. Lắp 3x ốc vít dài hơn vào 3 Lỗ trên MẶT TRÊN. 4. THÁO DỤNG CỤ CĂN CHỈNH: Chúng ta không cần dụng cụ căn chỉnh nữa, vì vậy hãy tháo nó ra khỏi Bánh răng hàm. 5. LẮP HÀM: Lắp tất cả các Hàm của bạn vào Bánh răng hàm và lắp 4x Ốc vít ngắn. THỬ NGHIỆM! Nếu mọi thứ diễn ra suôn sẻ, mỏ kẹp sẽ đóng lại khi bánh xe vặn được xoay theo chiều kim đồng hồ và mở ra khi xoay ngược chiều kim đồng hồ. Thông thường sẽ mất 20 lần đóng/mở cho đến khi nó bắt đầu di chuyển mượt mà. XIN LƯU Ý! 1. Dụng cụ căn chỉnh không hoạt động với Mỏ kẹp 2-Jaw. Đối với Mỏ kẹp 2-Jaw, hãy di chuyển các bánh răng vào trung tâm trước khi lắp đĩa xoắn. 2. Không có điểm dừng trên Bánh răng hàm. Nếu bạn mở quá nhiều, bánh răng sẽ bị rơi ra, và bạn phải tháo mỏ kẹp ra và lắp ráp lại. 3. In ốc vít bằng PETG! Tiết kiệm cho bạn sự khó chịu khi làm gãy ốc vít trong đế! In tất cả ốc vít của bạn bằng PETG. CẬP NHẬT 01/10/2022: ShadowOfKlon _đã phát hiện một vết vát bị thiếu trên Mặt trên 4-Jaw - Xin lỗi các bạn! Tất cả đã được cập nhật! CẬP NHẬT 03/10/2022: Đã tải lên bộ Hàm Bánh răng hàm 2-Jaw cụ thể. Bộ Bánh răng hàm 4-Jaw #1/#3 hoặc #2/#4 cũng sẽ hoạt động. CẬP NHẬT 10/10/2022: Cập nhật tất cả GCODE và MODEL SETS để sử dụng khoảng hở 0.15mm trên bánh răng hàm (ban đầu 0.05mm) để phù hợp với nhiều loại máy in hơn. Tôi cũng đã tải lên bốn biến thể của tất cả bánh răng hàm từ khoảng hở 0.05-0.20mm. CẬP NHẬT 22/10/2022: Đã thêm phiên bản STEP của Đế Vít Lộ ra cho bất kỳ ai muốn tự tạo các mẫu lỗ tùy chỉnh. CẬP NHẬT 26/11/2022: VK4IU đã bình luận về một vấn đề với các ốc vít gắn mặt trên/dưới bị dài quá một chút. Tôi đã giảm tổng chiều dài xuống 1mm để đảm bảo không ai khác gặp phải vấn đề này. QUAN TRỌNG - GCODE trong các tệp vẫn sử dụng ốc vít cũ. TỪ THIỆN: Nếu bạn thích mô hình này, vui lòng cân nhắc quyên góp. Tất cả các khoản quyên góp cho tất cả các thiết kế của tôi đều được trao cho các tổ chức từ thiện động vật.
