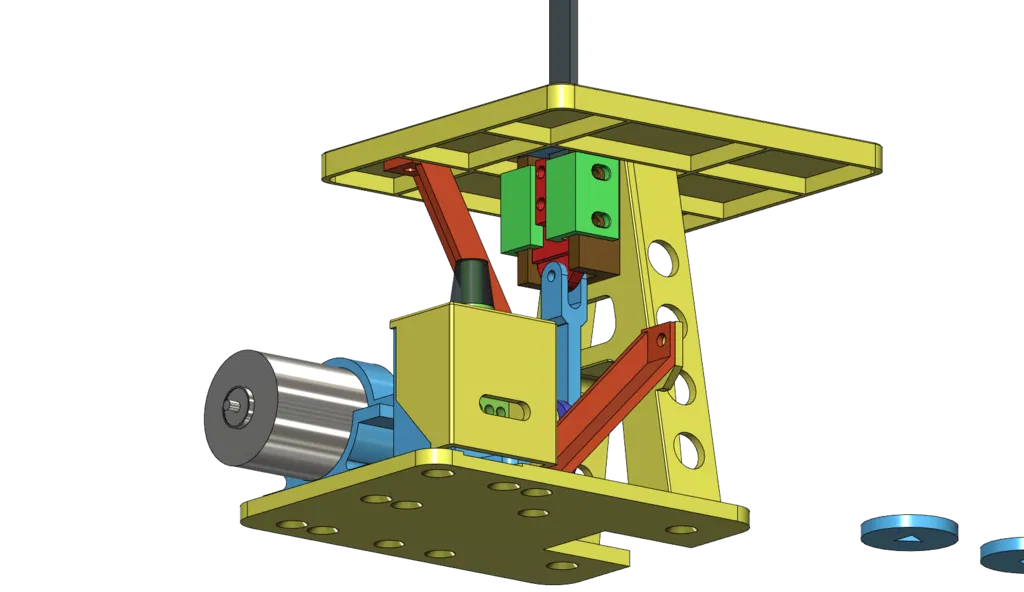

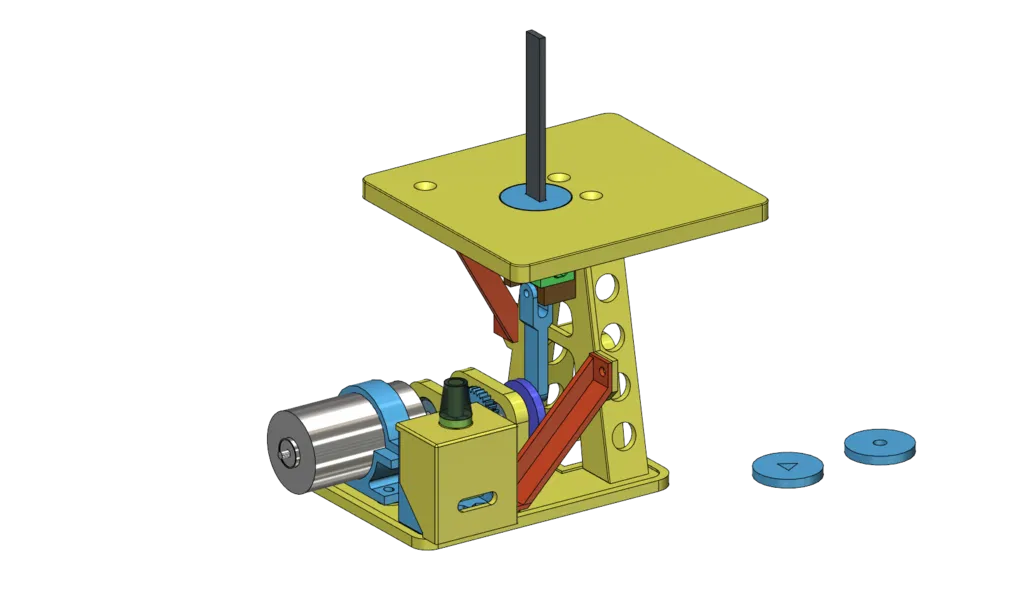

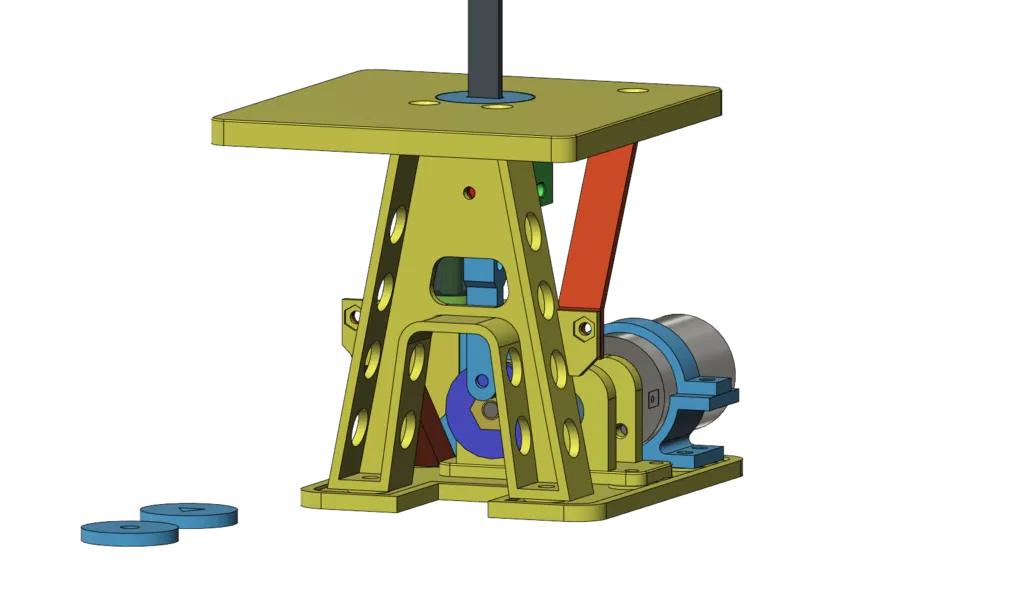

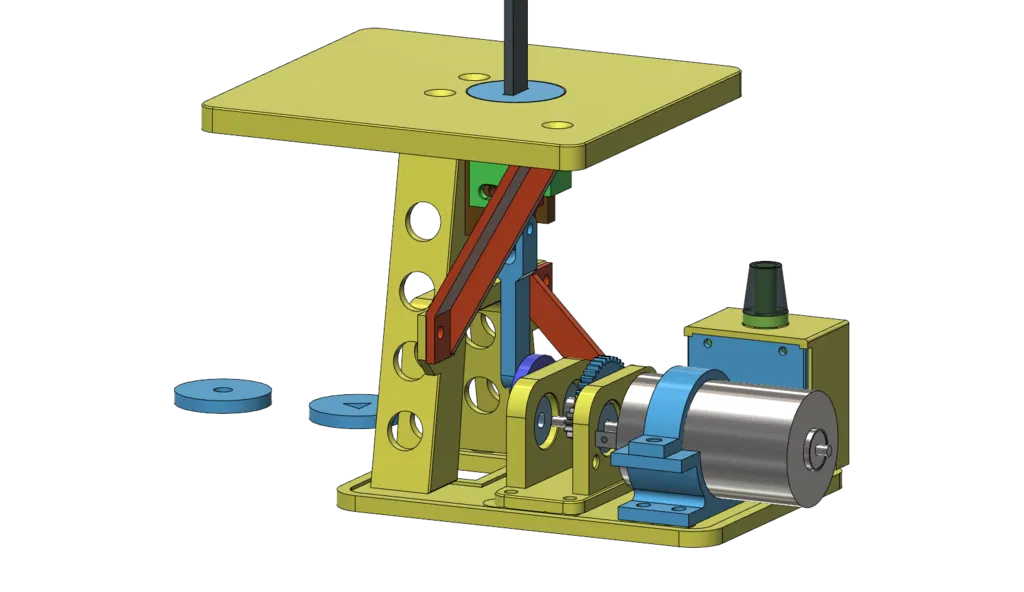

Die Filer 2.0

Chiếc này có một số cải tiến bao gồm bàn cứng hơn và bộ điều khiển tốc độ tích hợp. Nguồn điện đến từ bộ chuyển đổi AC-DC và bất kỳ nguồn nào trên 9v đều được. Tôi đang sử dụng một bộ ngẫu nhiên 12v, 200mA và nó hoạt động tốt.

Sau khi in các bộ phận, bạn sẽ cần mua các bộ phận sau:

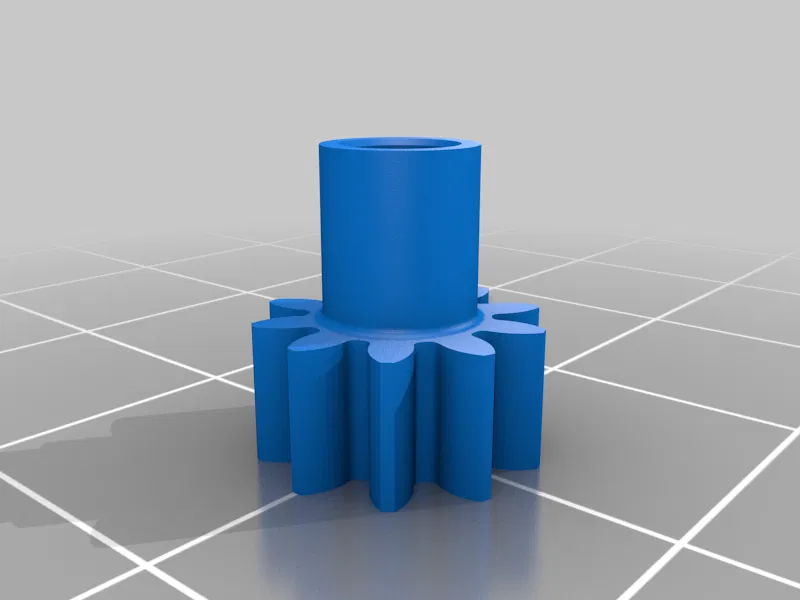

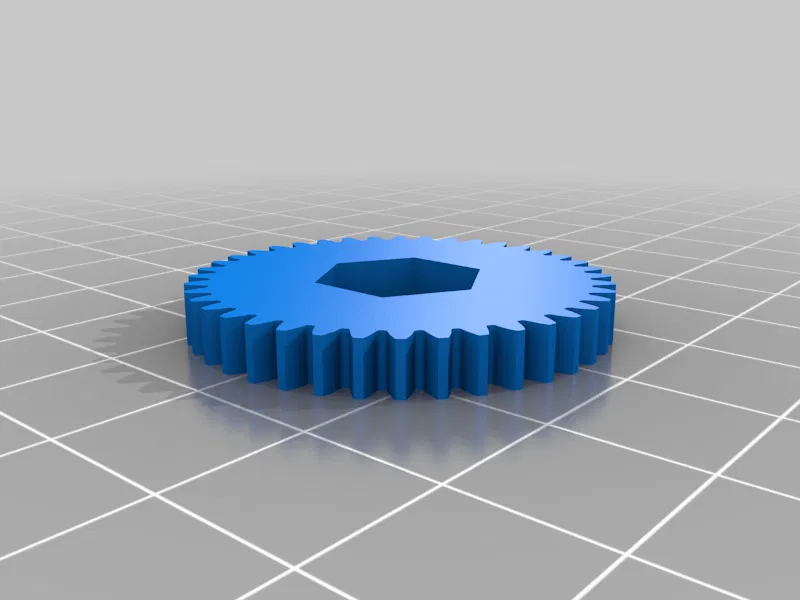

--Các bánh răng có lỗ tâm hình lục giác để giữ các vòng đệm trục hình lục giác. Các vòng đệm này có ren cho các vít định vị giữ chặt trục truyền động. Tôi đã mua những cái này: https://www.amazon.com/gp/product/B07QNHQGZB/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

--Bạn cũng sẽ cần một cặp trục 6mm (Tôi đã mua nhiều hơn mức cần thiết!): https://www.amazon.com/gp/product/B072JPQX4Q/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

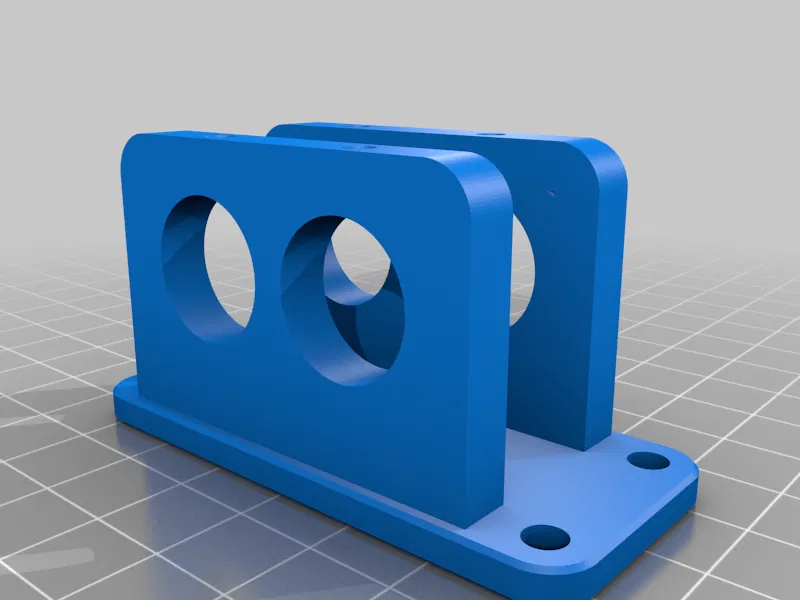

--Và các trục cần tổng cộng ba vòng bi: đường kính trong 6mm và đường kính ngoài 16mm nhưng tôi thấy kích thước đó khó tìm. Tôi đã thêm một bộ phận mới: Gearbox_Frame15mm_01 sẽ chấp nhận các vòng bi phổ biến hơn 6 x 15 mm có sẵn tại đây: https://www.amazon.com/uxcell-Bearing-6x15x5mm-Shielded-Bearings/dp/B07Z3F1MR5/ref=sr_1_3?dchild=1&keywords=flanged%2Bbearings%2B6x15&qid=1634408972&sr=8-3&th=1

--Đối với bộ điều khiển động cơ, tôi sử dụng một trong những loại này; chúng cực kỳ rẻ và dễ kết nối:

RioRand RR-PWM-15V Low Voltage Dc 1.8v 3v 5v 6v 12v Motor Speed Controller, 2A PWM

--Động cơ tôi chọn là loại phổ biến nhất tôi có thể tìm thấy; đường kính của nó là 35,75mm và có trục rãnh xấp xỉ 1/8" đường kính. Tôi đã mua của mình từ sciplus.com Amazon gọi nó là: Weelye 2 Pcs 24V 30000RPM Children's Powered Wheel Electric Motor ,24 Volt Motor Drive Engine Accessory for Car Children Ride on Toys Replacement Parts.

--Cuối cùng, đây là một video ngắn về sản phẩm đang hoạt động: https://www.youtube.com/watch?v=poN9FIq0uTE

--Công cụ cần thiết:

-Mũi ta rô M4

-Mũi ta rô M3

-Bộ lục giác và cờ lê Metric

--Vật tư tiêu hao cần thiết:

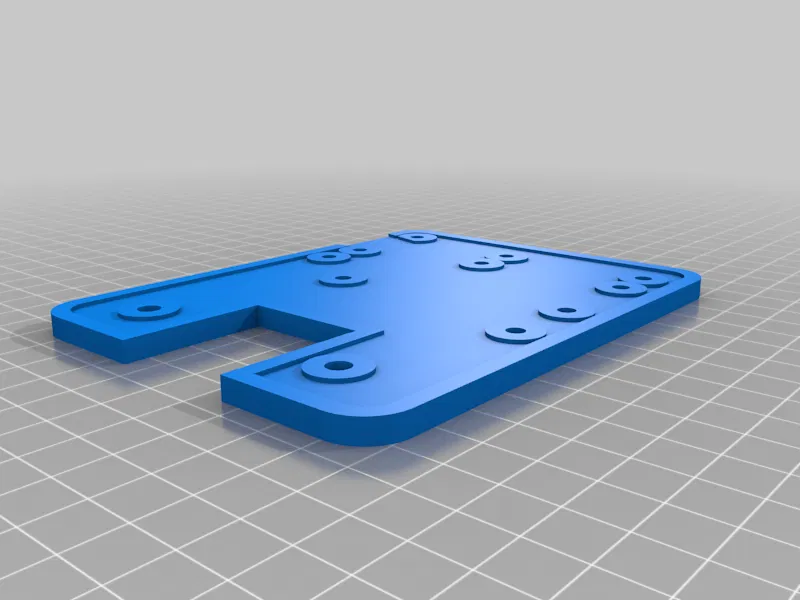

-12: Vít đầu phẳng M4 x 12mm và đai ốc để gắn các bộ phận vào đế

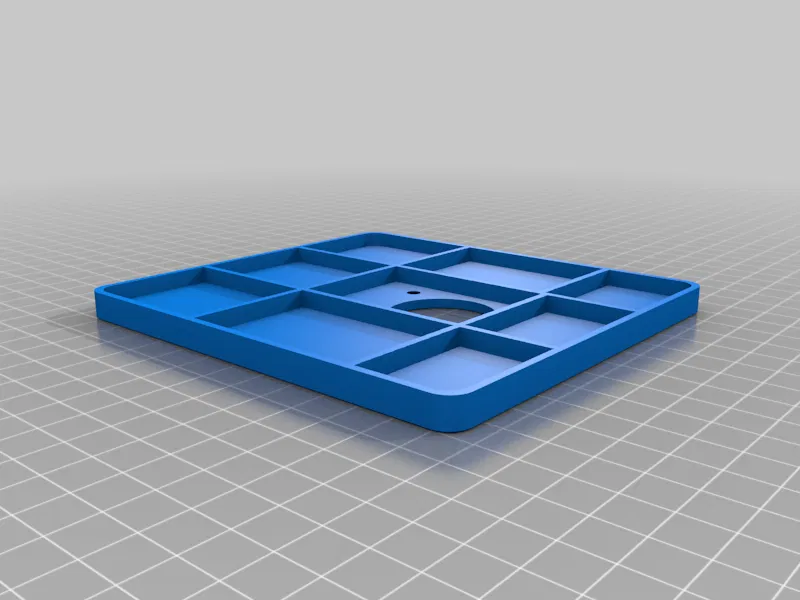

-3: Vít đầu phẳng M4 x 12mm và một đai ốc để gắn bàn vào khung A.

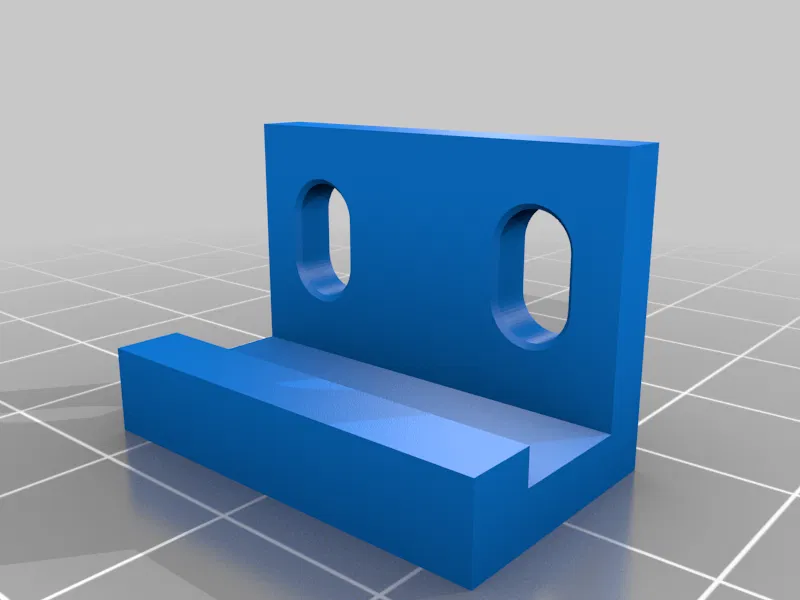

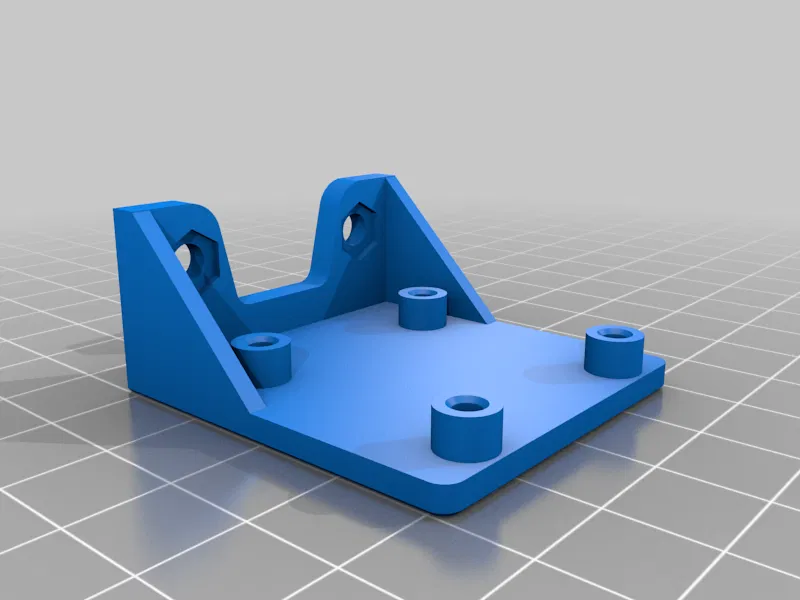

-4: Vít đầu trụ M3 x 10mm để gắn bộ điều khiển vào giá đỡ của nó

-3: Vít định vị M3 x 10mm để cố định vòng bi vào giá đỡ của chúng

-2: Vít định vị M4 x 10mm để cố định dụng cụ mài vào 'piston'

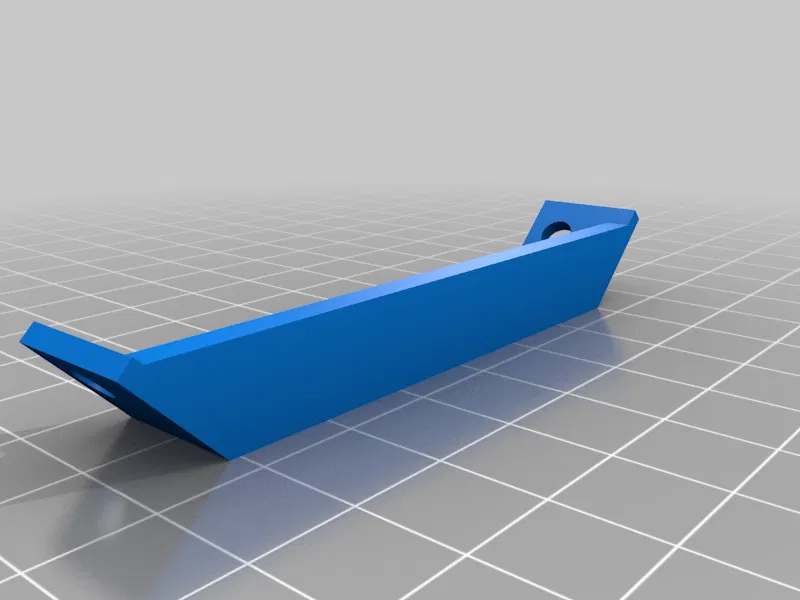

-2: Vít đầu trụ M4 x 8mm và đai ốc để kết nối các thanh chống với khung A

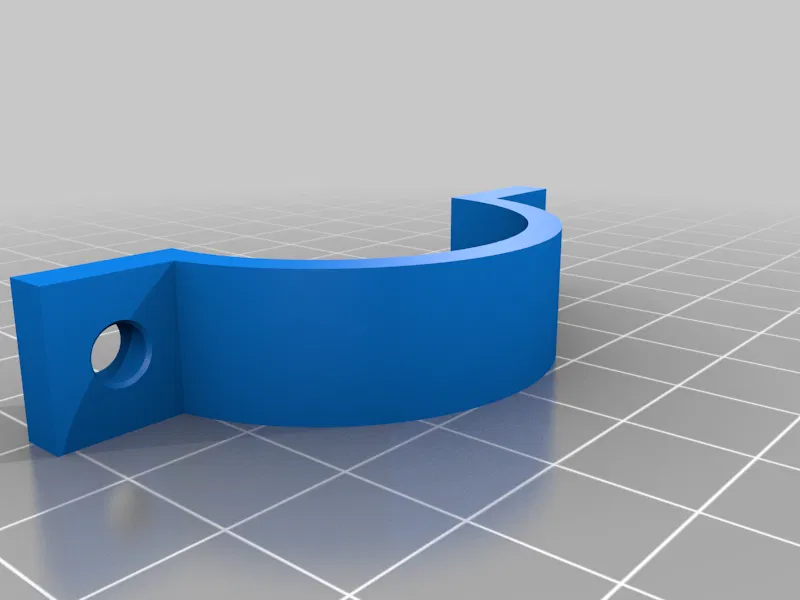

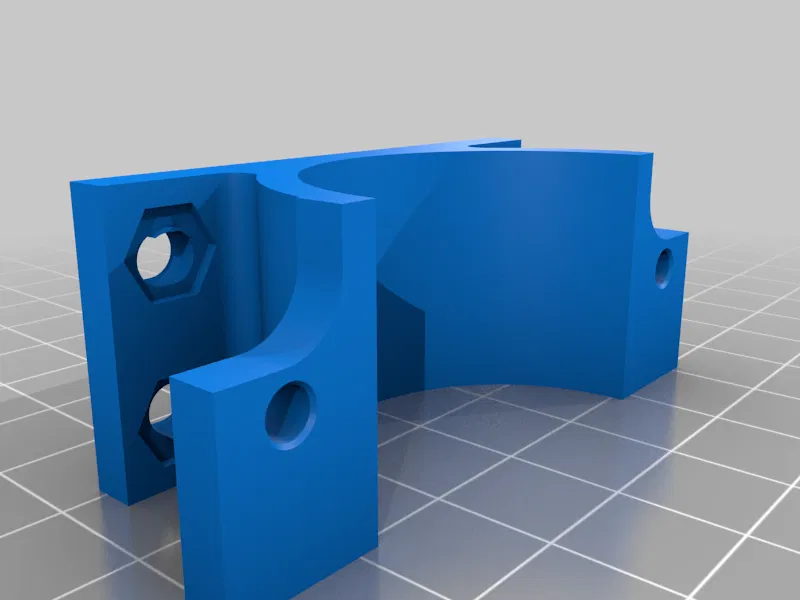

-2: Vít đầu trụ M4 x 10mm cho dây đai trên của động cơ

-4: Vít đầu trụ M4 x 10mm để cố định hướng dẫn piston

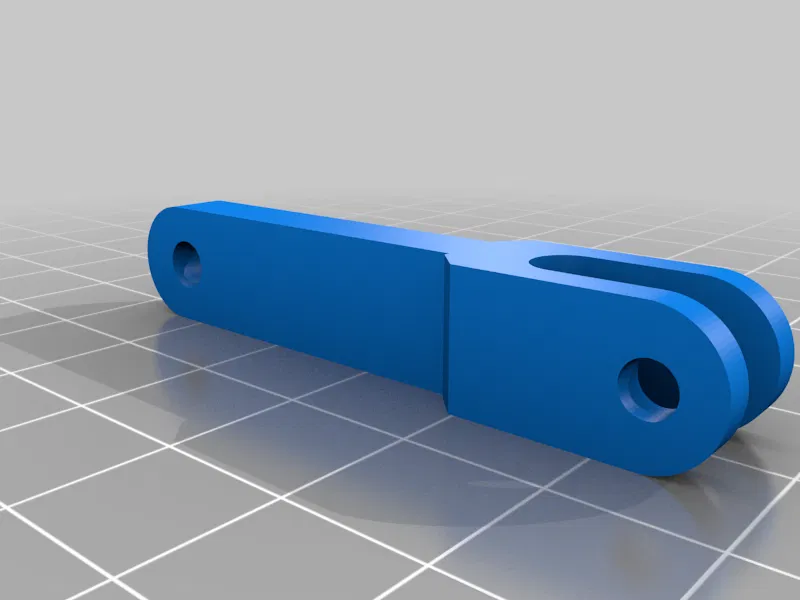

-1: Vít đầu trụ M4 x 12mm để gắn thanh nối vào piston
