Giá đỡ E3D Hemera Effector cho máy in Delta

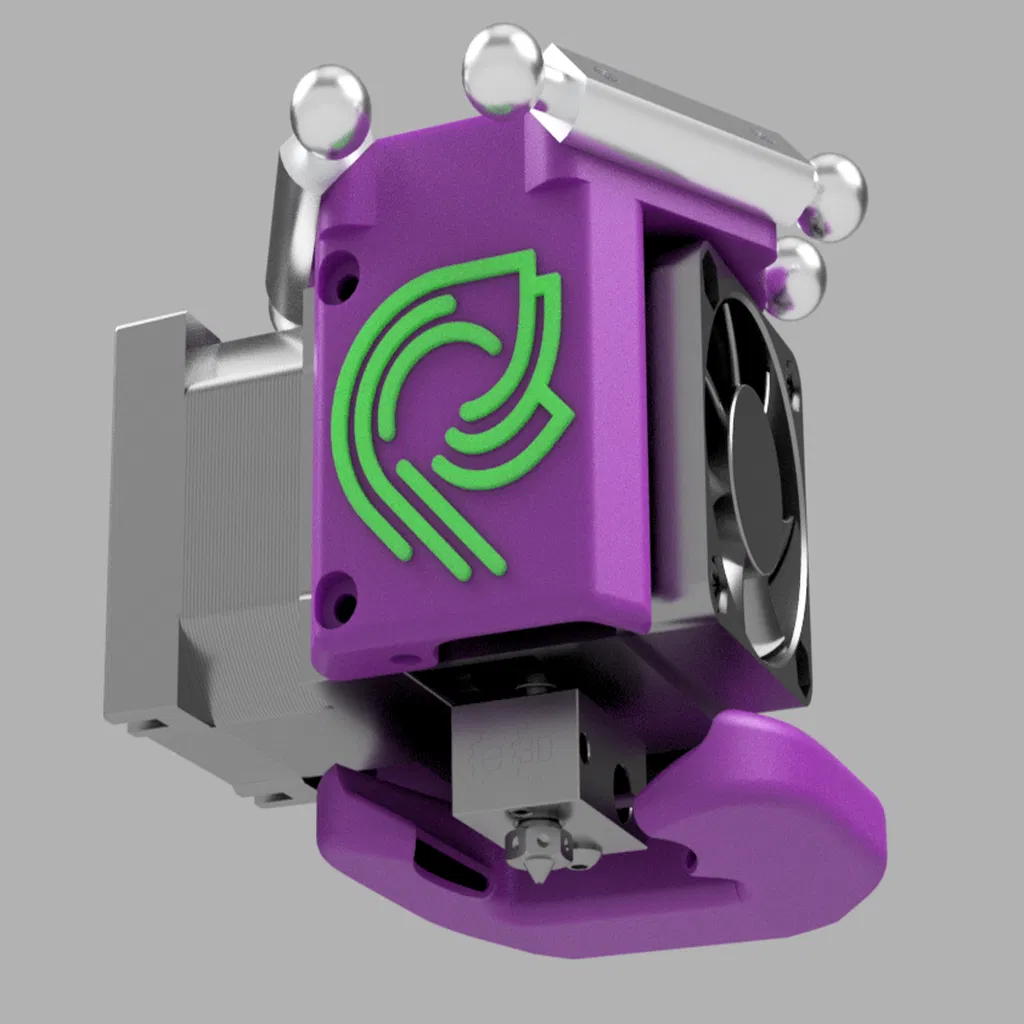

Bộ gắn đầu phun và chụp quạt cho E3D Hemera cho máy in delta.

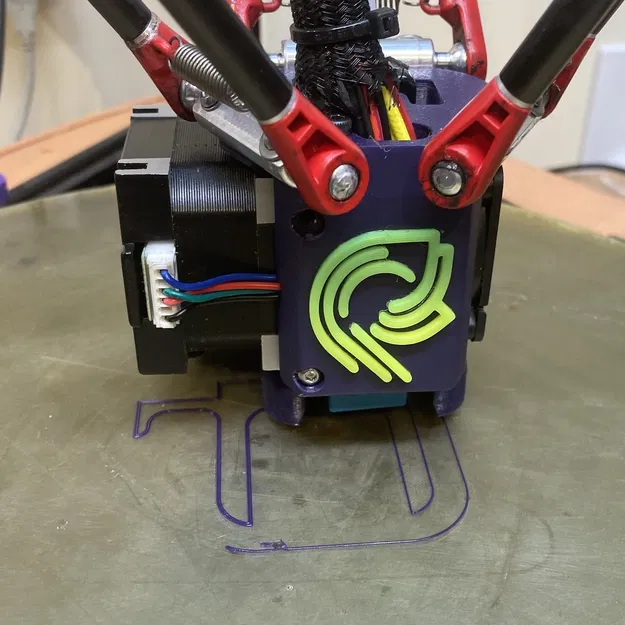

Đầu phun dẫn động trực tiếp này hoạt động khá tốt với các máy in delta được thiết kế tốt như Ultibots D300VS hoặc các máy in SeeMeCNC khác nhau sử dụng các thanh nối bằng nhôm gia công của SeeMeCNC.

Cập nhật:

Đã thêm chụp quạt mới có luồng không khí được tối ưu hóa hơn nhiều. In tệp Hemera Claws Fan Duct.stl, không phải tệp quạt dẫn khác. Bộ dẫn khí Claws này dựa trên bản thiết kế của chụp quạt Hemera của Hangtight, nhưng được chế tạo từ đầu trong Fusion 360.

Các bản cập nhật cũ hơn:

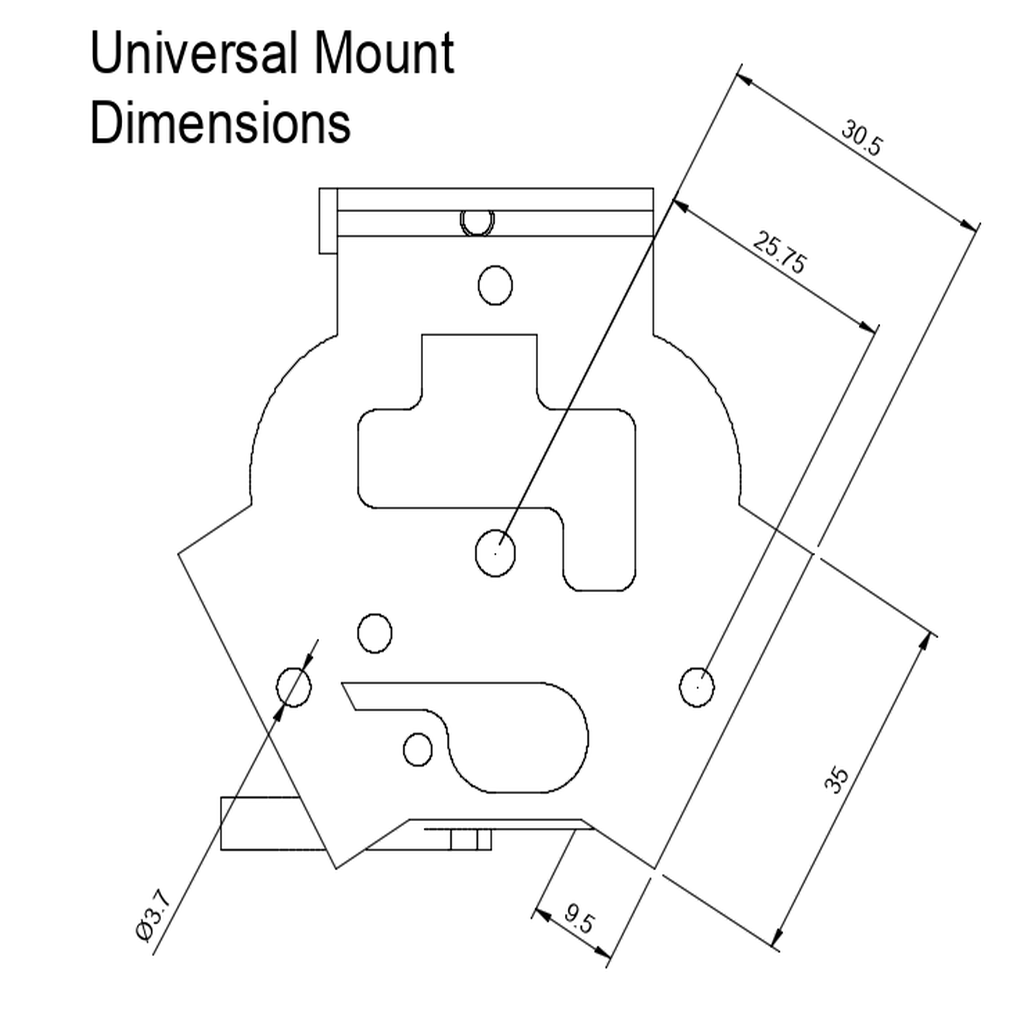

Đã thêm giá đỡ đa năng. Giá đỡ này có 3 lỗ đặt xung quanh chu vi để gắn heatsert. Sử dụng các lỗ này để gắn bộ chuyển đổi cho các máy delta khác. Xem bản vẽ để biết các kích thước liên quan.

Đã thêm giá đỡ bi 35mm và giá đỡ Traxxis 40mm. Tôi chưa thử nghiệm chúng.

In ấn

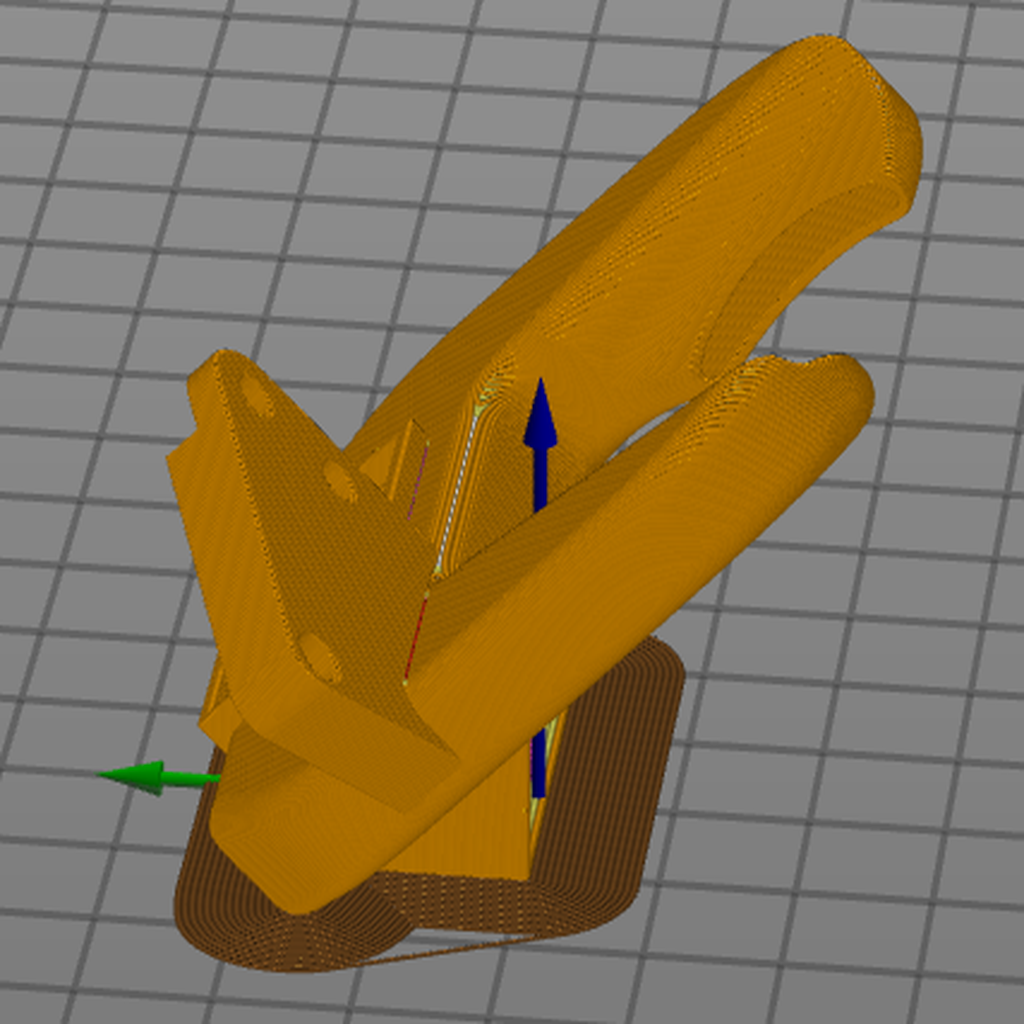

In đầu phun với mặt trên hướng xuống khay in. Các bộ phận hỗ trợ được tích hợp sẵn trong mô hình. Chụp quạt nên được in với miệng quạt hướng lên trên. Cắt bỏ các dây đai giữ các thanh nối với nhau và loại bỏ hai mảnh hỗ trợ kệ ở phía sau.

Một số cài đặt in tốt cho PrusaSlicer:

• Chiều cao lớp 0.2mm
• 4 Tường
• 5 Lớp trên và dưới
• 40% điền - Tam giác
• Phát hiện tường mỏng: Tắt
• Góc cầu: 0 (Tự động - xác minh các cầu nối nằm theo hướng ngắn nhất)
• Tôi thích in với chiều rộng đùn 0.6mm với đầu phun 0.4mm để có độ bền cao hơn. Chiều rộng đùn 0.4 hoặc 0.48mm cũng ổn.

In Đầu phun và đặc biệt là Bộ dẫn khí Quạt bằng sợi có nhiệt độ cao hơn. PLA và PETG có thể bị chảy rão do nhiệt. Tôi khuyên dùng SnoLabs PC+ có thể in dễ dàng mà không cần vỏ máy. Esun ABS+ cũng là một lựa chọn tốt.

Linh kiện

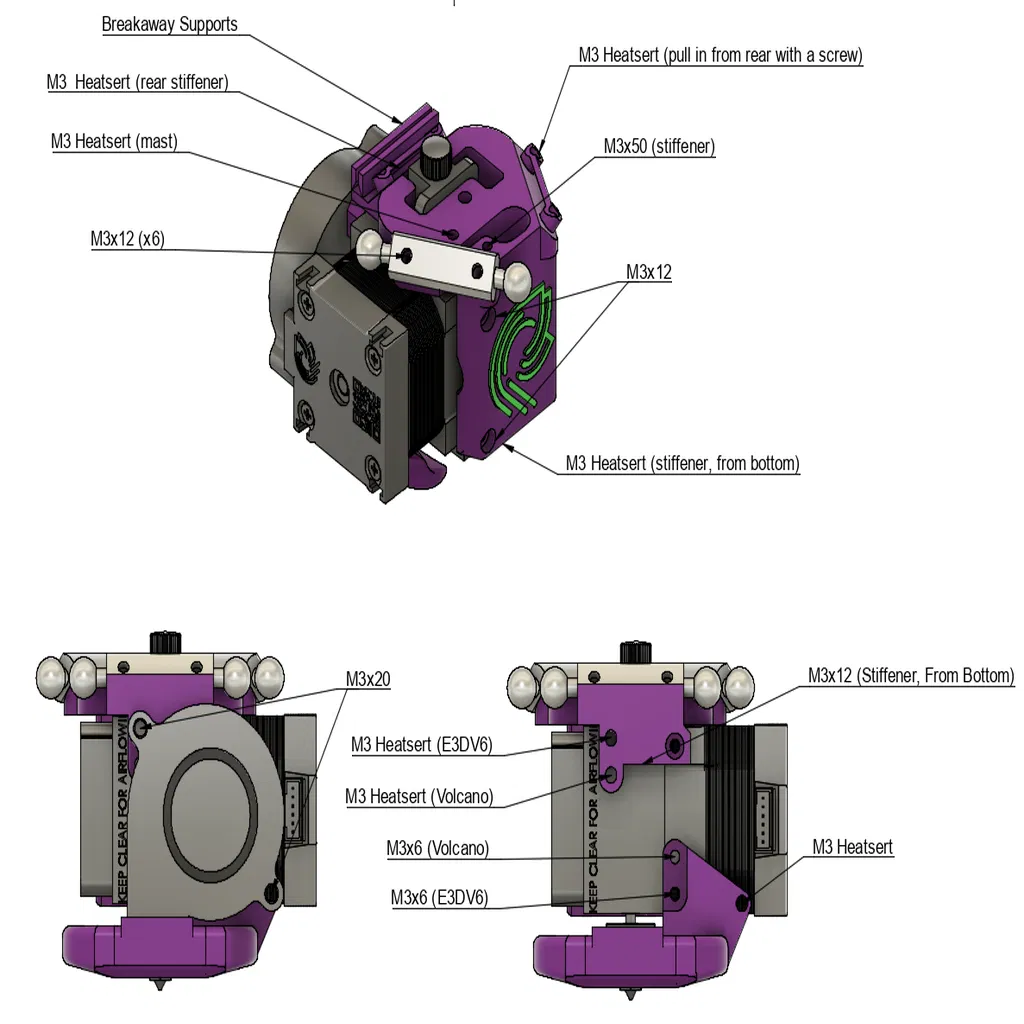

Để lắp ráp bộ gắn đầu phun, bạn sẽ cần các bộ phận và phần cứng sau:

• 1 Bộ đùn dẫn động trực tiếp E3D Hemera
• 1 Quạt thổi 5015 - Delta BFB0524HH cho 24V, Sunon MF50151V1-B00U-A99 cho 12V hoạt động tốt. Mouser.com có bán cả hai.
• 3 Thanh nối SeeMeCNC
• 10 Vít M3x12mm (2 cho mặt trước tới Hemera, 6 cho thanh nối, 2 cho giá đỡ quạt
• 2 Vít M3x20mm (Quạt tới chụp quạt)
• 2 Vít M3X6mm (Mặt sau tới Hemera, Chụp quạt tới Hemera x2,)
• 9 Heatserts M3 x 4mm x 5mm - loại rẻ tiền trên Amazon hoặc AliExpress, không phải loại heatsert tốt của McMaster. M3 x 5mm x 5mm quá lớn

Các vít tùy chọn để gia cố giá đỡ.

• 1 Vít M3x50mm
• 1 Vít M3x12mm
• 2 Heatsert M3
• 1 Vít M3 dài 60mm (hoặc chiều dài tương tự) cho cột dây. Cũng có thể thay thế bằng thanh kim loại 3mm.
• ~1M Vỏ bọc bện quanh dây. Việc này dễ hơn nhiều so với vỏ xoắn ốc.

Tất cả phần cứng M3 có thể là đầu nút hoặc đầu lục giác.

Lắp ráp

Bạn sẽ cần thực hiện một sửa đổi nhỏ cho bộ đùn/bộ truyền động Hemera để xoay mặt trước sao cho dây phía sau không cản trở các cánh tay delta. Để thực hiện việc này, chỉ cần tháo 4 vít phillips ở mặt sau của bộ truyền động Hemera. Sử dụng một con dao nhỏ, cạy mặt trước ra (nó sẽ dễ dàng bung ra). Trượt mặt trước ra và xoay nó 90 độ theo chiều kim đồng hồ và lắp ráp lại.

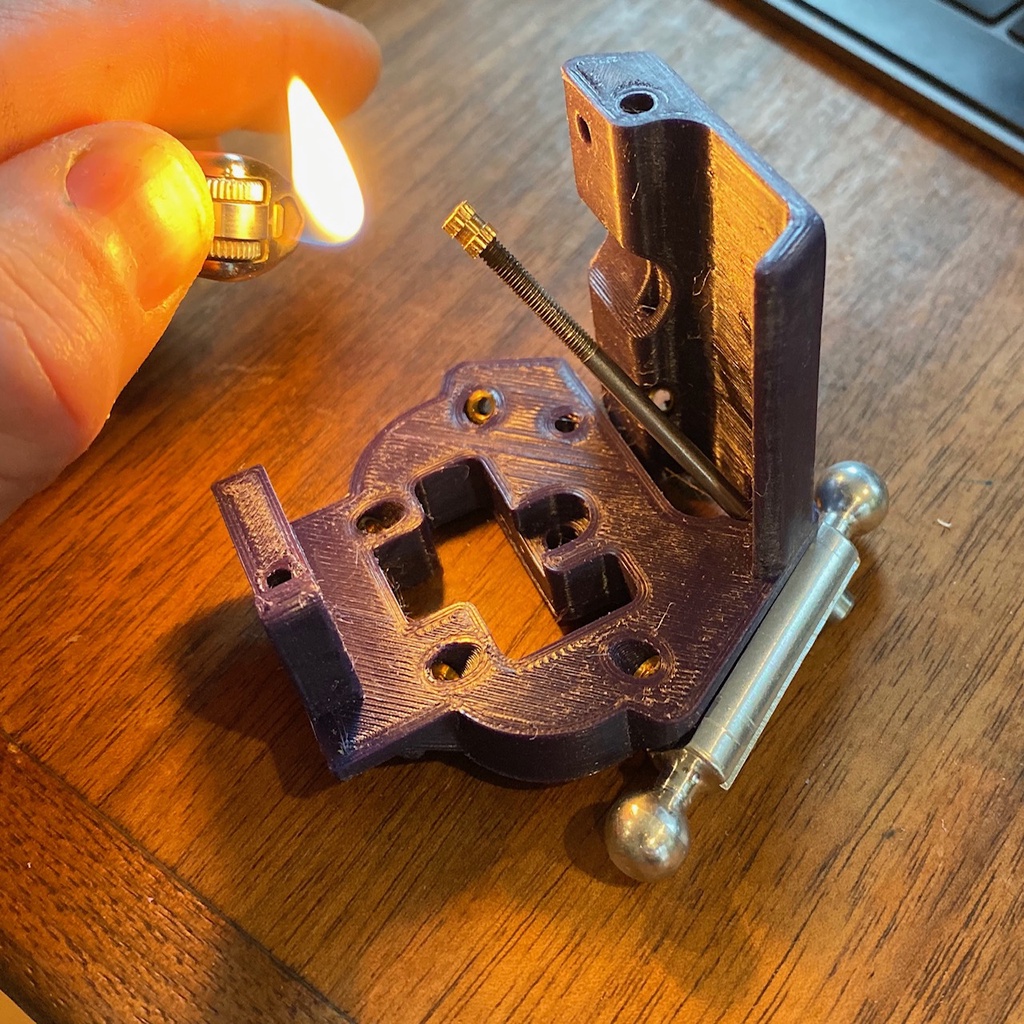

Chèn heatserts M3 vào 6 trụ gắn thanh nối. Tôi thấy dễ nhất khi sử dụng một con vít dài khoảng 40mm luồn qua lỗ từ phía trên. Vặn một heatsert vào vít, hơ nóng bằng bật lửa và kéo heatsert vào vị trí.

Heatserts cũng đi vào giá đỡ cột ở trên cùng, lỗ gắn quạt trên đầu phun và lỗ gắn quạt trên chụp quạt. Chèn một heatsert vào lỗ ở đáy mặt trước, sát với đáy. Nó được sử dụng cho cả vít gia cố và để gắn mặt tiền tùy chọn.

Tùy chọn nhưng được khuyến nghị: Tôi đã cung cấp các lỗ và phần khoét để gắn heatsert nhằm gia cố các cánh tay phía trước và phía sau gắn vào Hemera. Vì các đường lớp nằm ngang, các cánh tay này có thể yếu hơn mức cần thiết. Vít xuyên suốt chiều dài của chúng sẽ làm chúng cứng hơn. Ở phía trước, vít M3 50mm vặn vào heatsert ở đáy cánh tay. Ở phía sau, 2 vít 12mm đi vào từ phía dưới vào heatserts được lắp ở trên cùng.

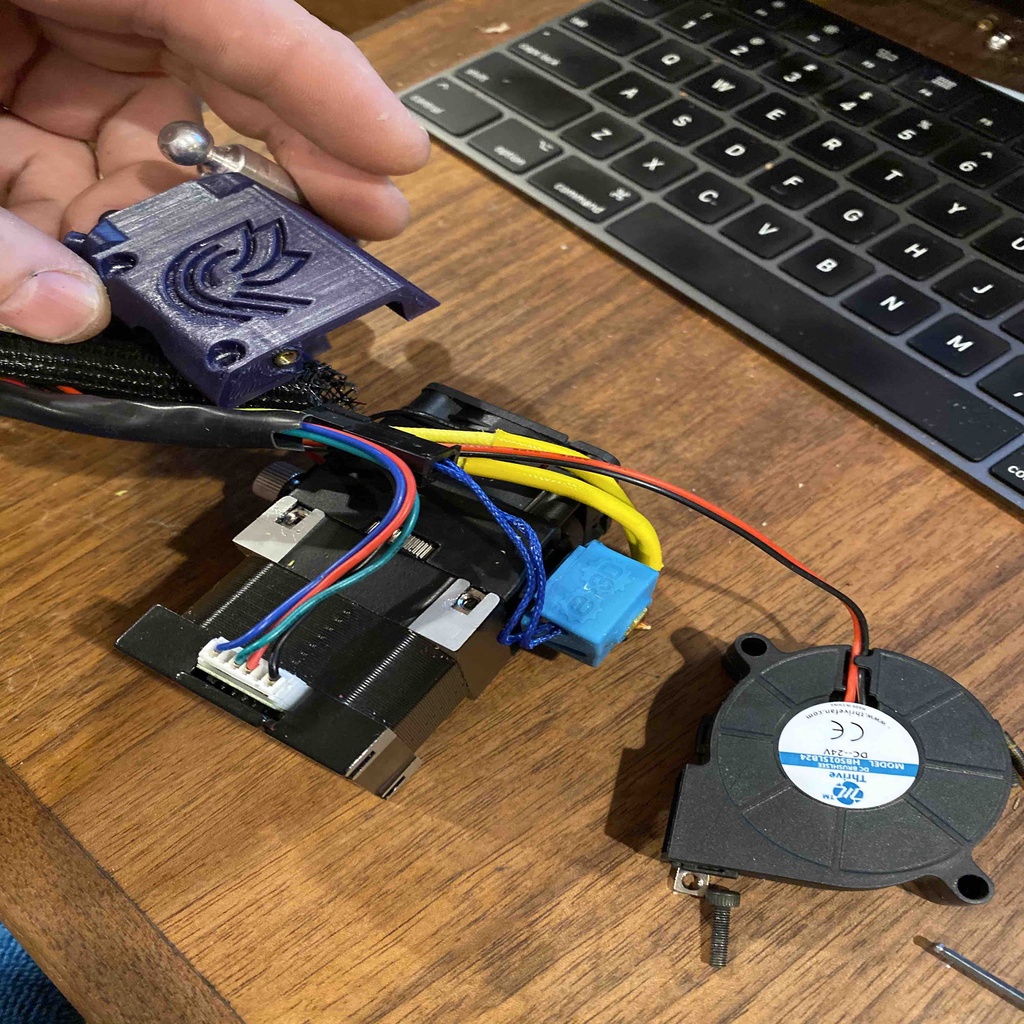

Gắn đầu nối động cơ bước vào bộ truyền động, bộ phận cảm biến nhiệt cùng với dây của nó và bộ phận gia nhiệt. Luồn các dây đó lên phía sau thanh giằng phía trước và qua đỉnh đầu phun. Dây quạt Hemera cũng đi lên tương tự. Dây quạt làm mát bộ phận chạy dọc theo đáy của Hemera và lên theo đường dẫn này.

Cẩn thận lắp Hemera vào Đầu phun, điều chỉnh độ chùng của dây. Gắn Hemera bằng hai vít M3x12 ở phía trước và một vít M3x8 duy nhất ở phía sau.

Gắn các thanh nối. Chúng nên khớp vào mặt vát. Nếu không, bạn có thể cần dũa các chốt để thanh nối khớp đúng.

Chèn một đai ốc vuông M3 duy nhất vào khe phía sau dưới cùng của bộ truyền động Hemera. Gắn quạt bằng một vít M3x8 ở bên cạnh và một vít M3x12 ở phía dưới.

Một vít M3 dài hoặc thanh kim loại có thể được gắn vào lỗ trên đỉnh đầu phun để hoạt động như một cột dây. Quấn dây bằng vỏ bọc cáp và cố định chúng vào cột bằng một vài dây rút.

với.

Tùy chọn: In các bộ phận Logo Hemera và dán chúng bằng keo CA vào các chỗ lõm. Sử dụng logo thông thường cho đầu phun chính, hoặc loại dày cho mặt tiền. Tôi đã in logo chính bằng PLA đổi màu.

Cài đặt in với Đầu phun

Bạn sẽ muốn tinh chỉnh cài đặt in của mình. Tôi thấy cài đặt sau đây có độ rung tối thiểu nhưng tốc độ in tương đối nhanh:

M201 X850 Y850 E1000 ; Gia tốc (mm/s^2)

M203 X20000 Y20000 Z20000 E3600 ; Tốc độ tối đa (mm/phút) -

M566 X370 Y370 Z370 E300 ; Thay đổi tốc độ tức thời tối đa mm/phút

Các giá trị M566 có thể hơi thấp. Cần kiểm tra thêm.

Các giá trị này được tinh chỉnh bằng trình hướng dẫn của Kisslicer.

CHƯA XONG: Điều chỉnh gia tốc động M593. Kết quả sơ bộ không có cải thiện.
