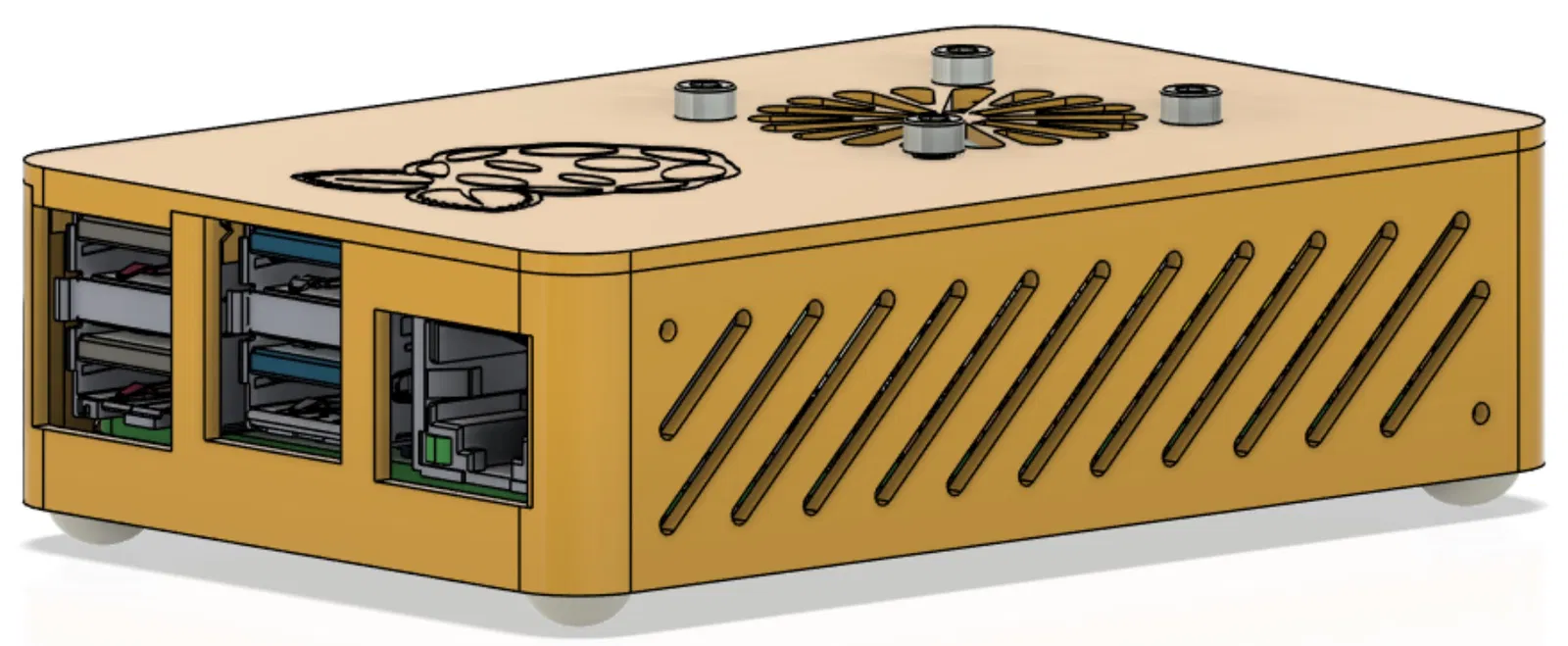

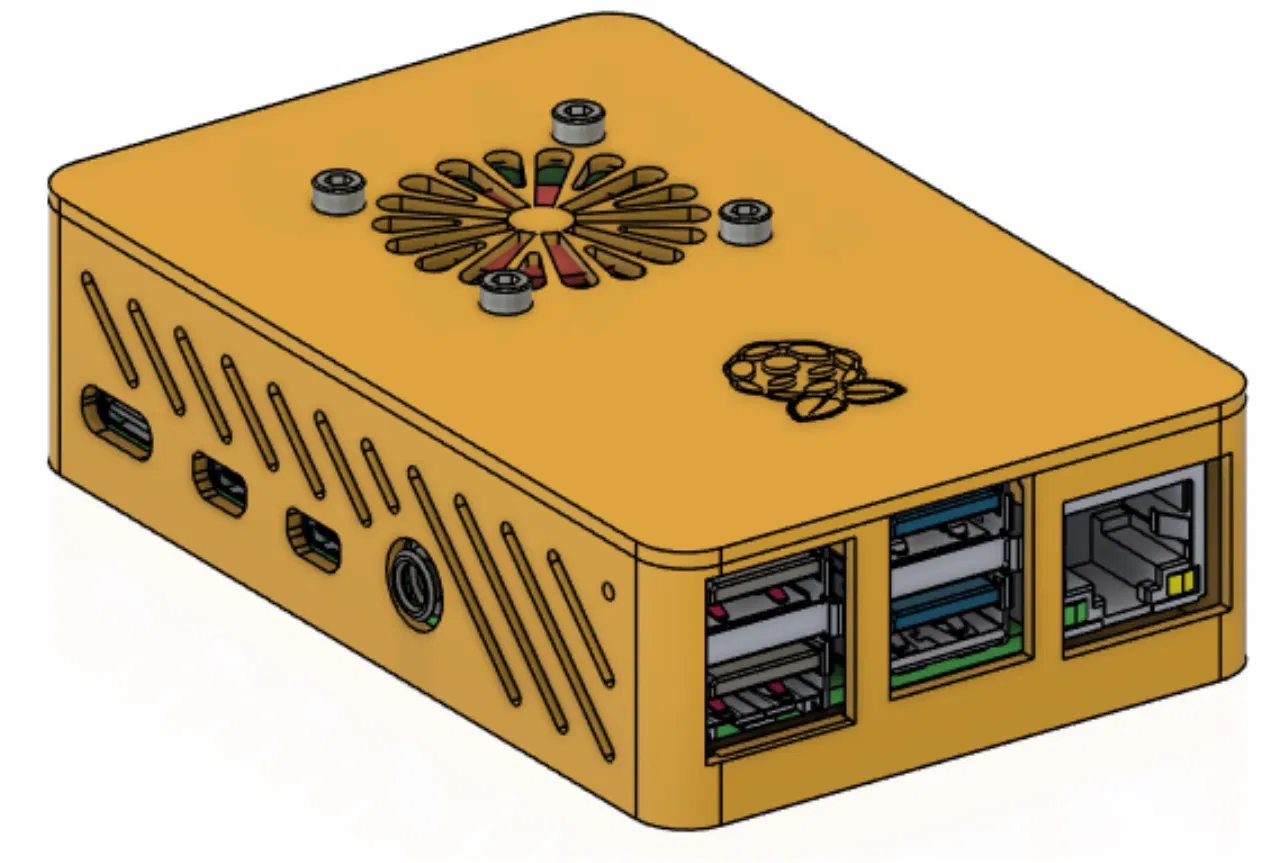

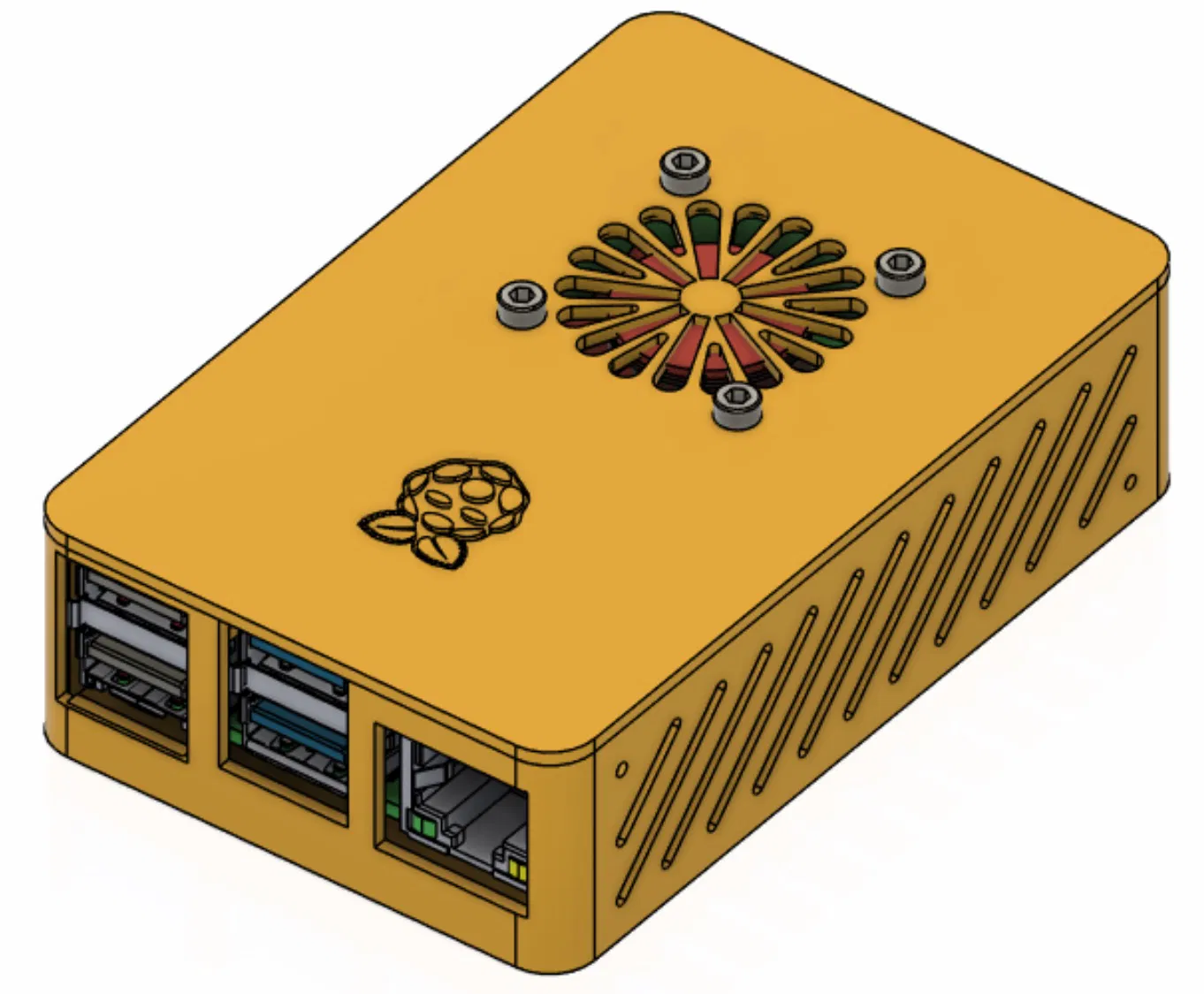

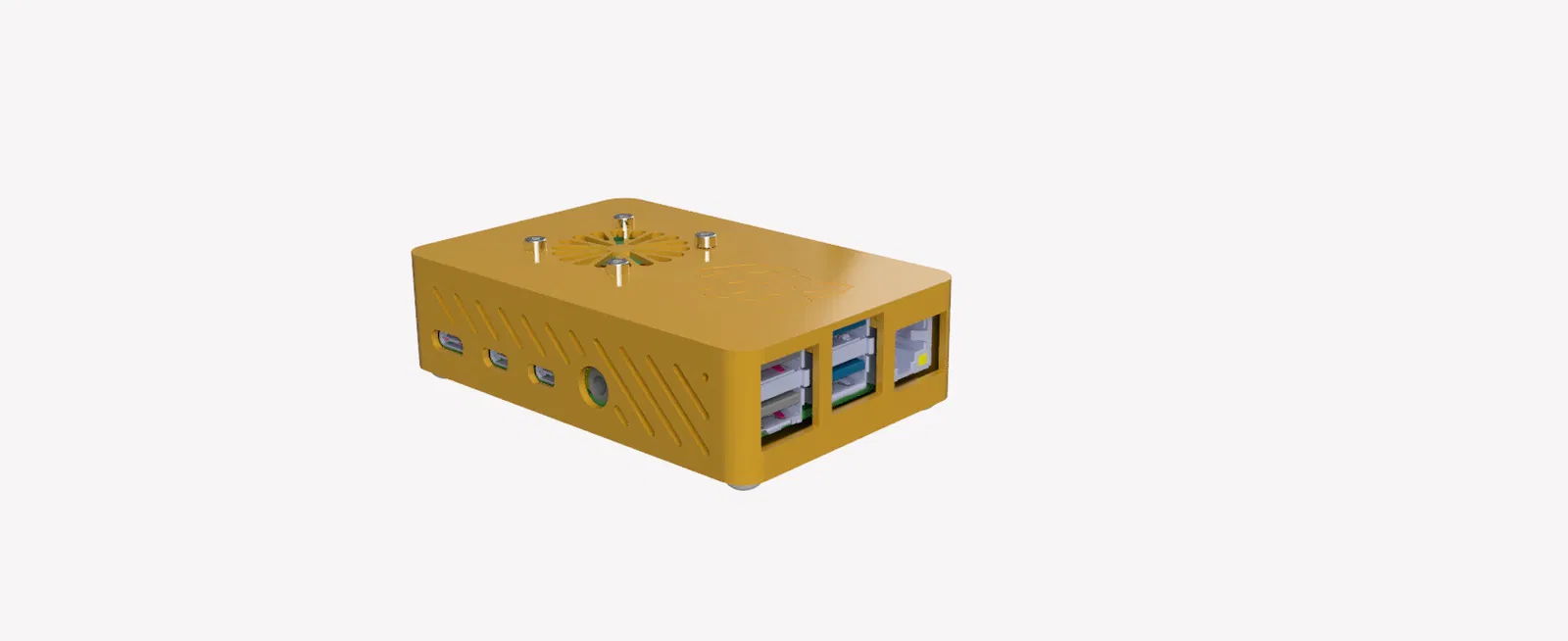

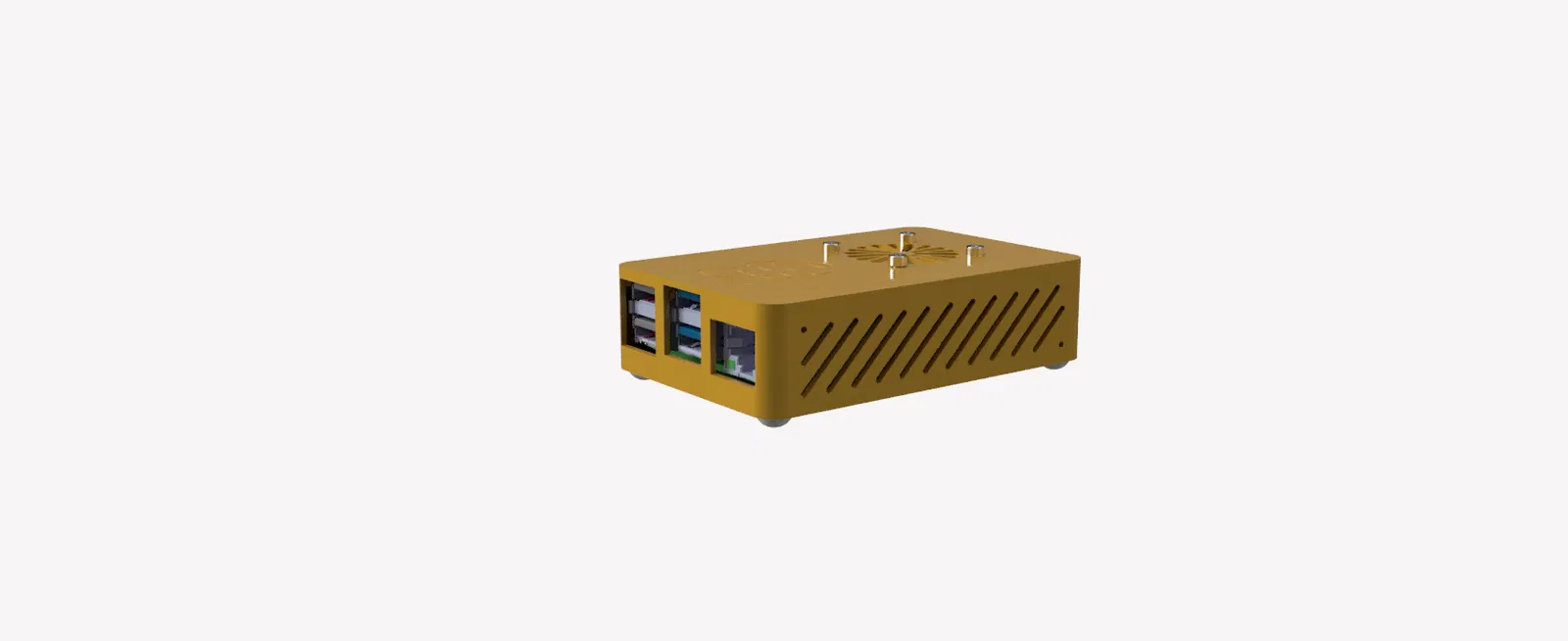

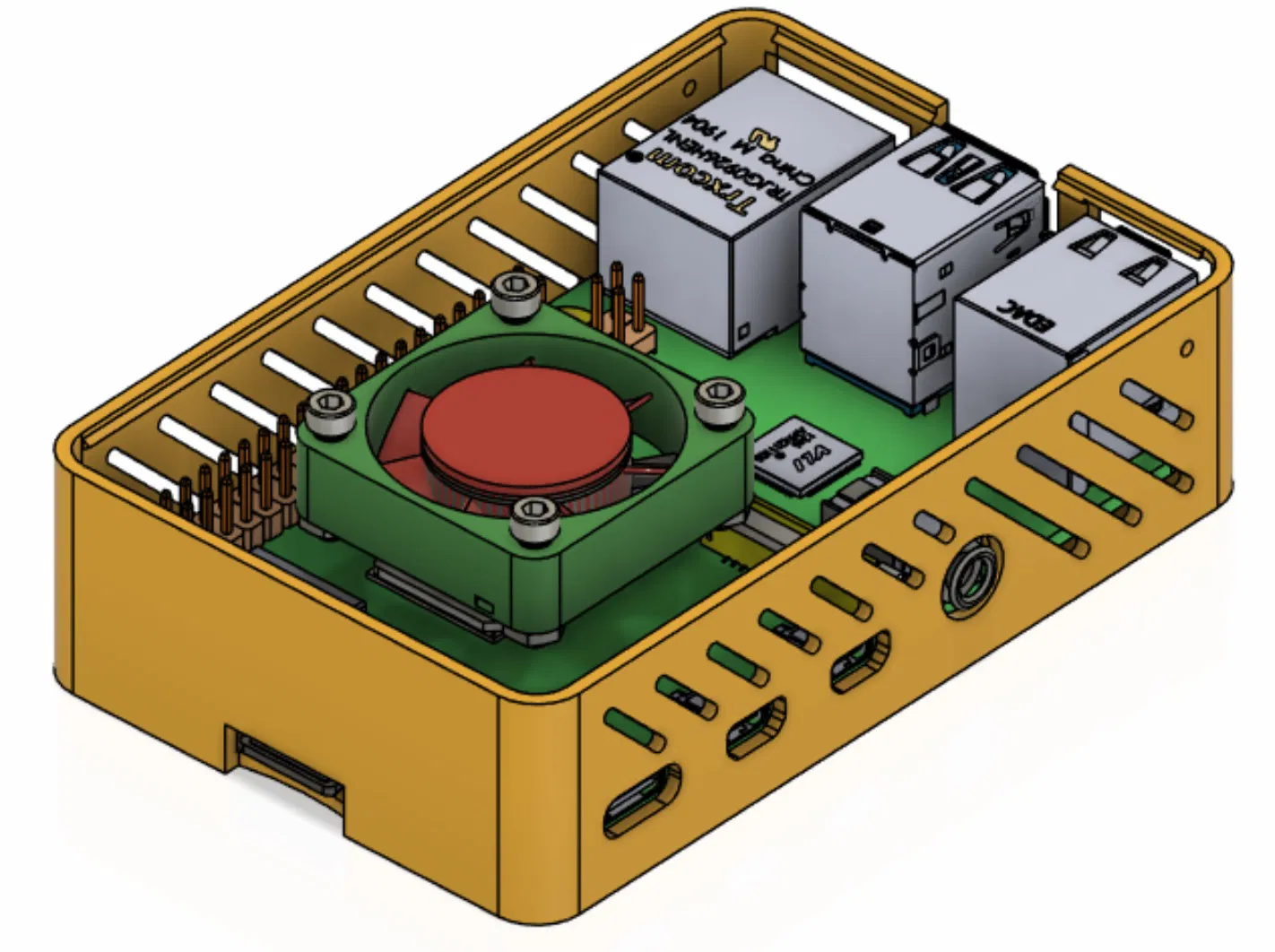

Vỏ quạt Raspberry Pi cho 4B

Vỏ quạt thông gió nhỏ gọn với quạt 30mm.

Nắp trên dạng khớp nối, không cần vít.

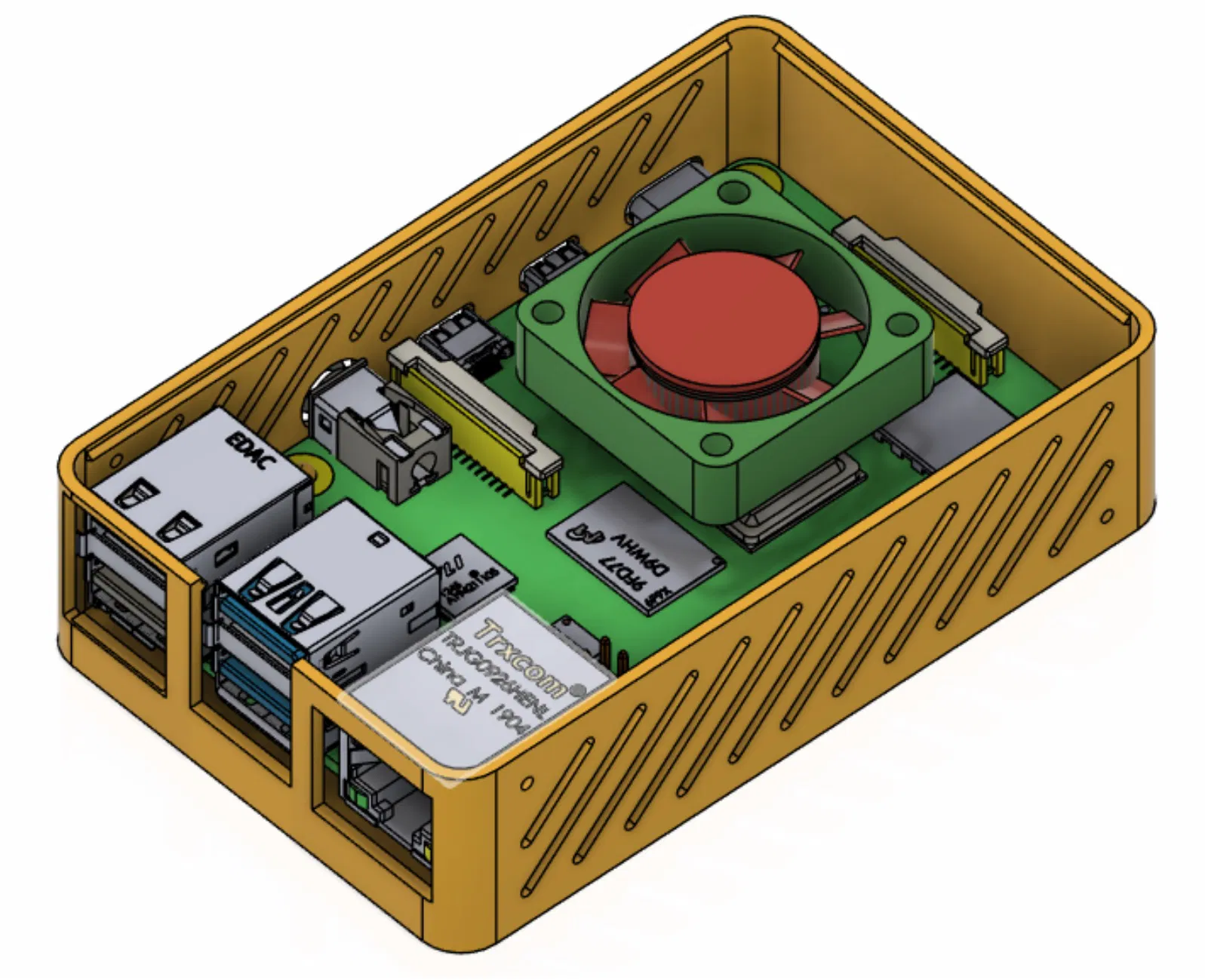

Cần 1x quạt 30mm 5V DC với tâm lỗ bắt vít 24mm. Quạt được lắp vào nắp trên bằng 4x ốc vít & đai ốc M2.5 dài 12mm và kết nối với chân 1 (3v3) hoặc chân 2 (5v) và chân 9 (GND).

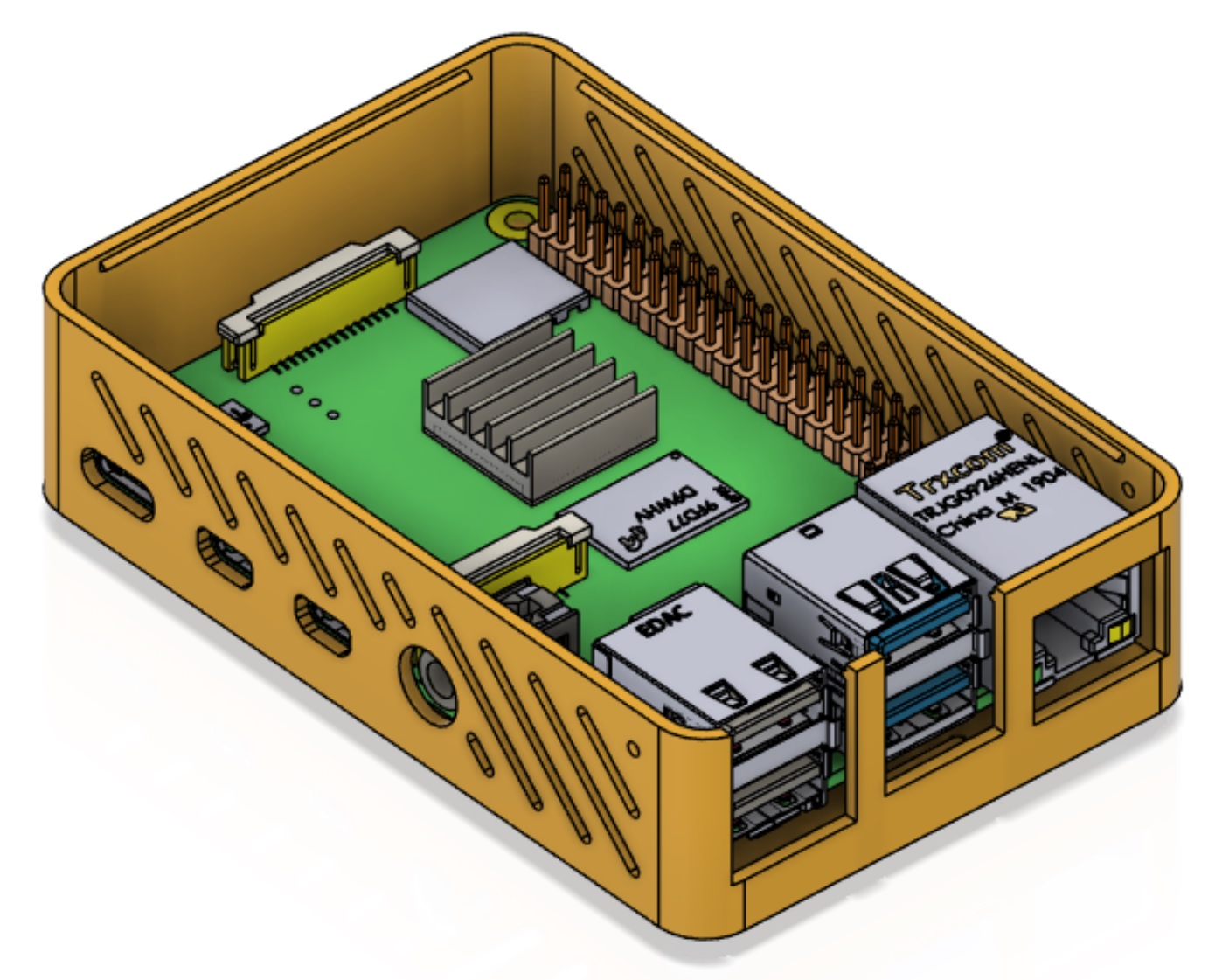

Tôi đã cố gắng làm cho vỏ máy càng nhỏ càng tốt để Pi vừa khít. Để lắp Pi, hãy nghiêng nó để cắm các ổ cắm âm thanh và HDMI trước, sau đó ấn Pi xuống 4x trụ đỡ trên đáy vỏ.

4x chân đế silicon tự dính 8x3mm giúp vỏ máy không bị trượt.

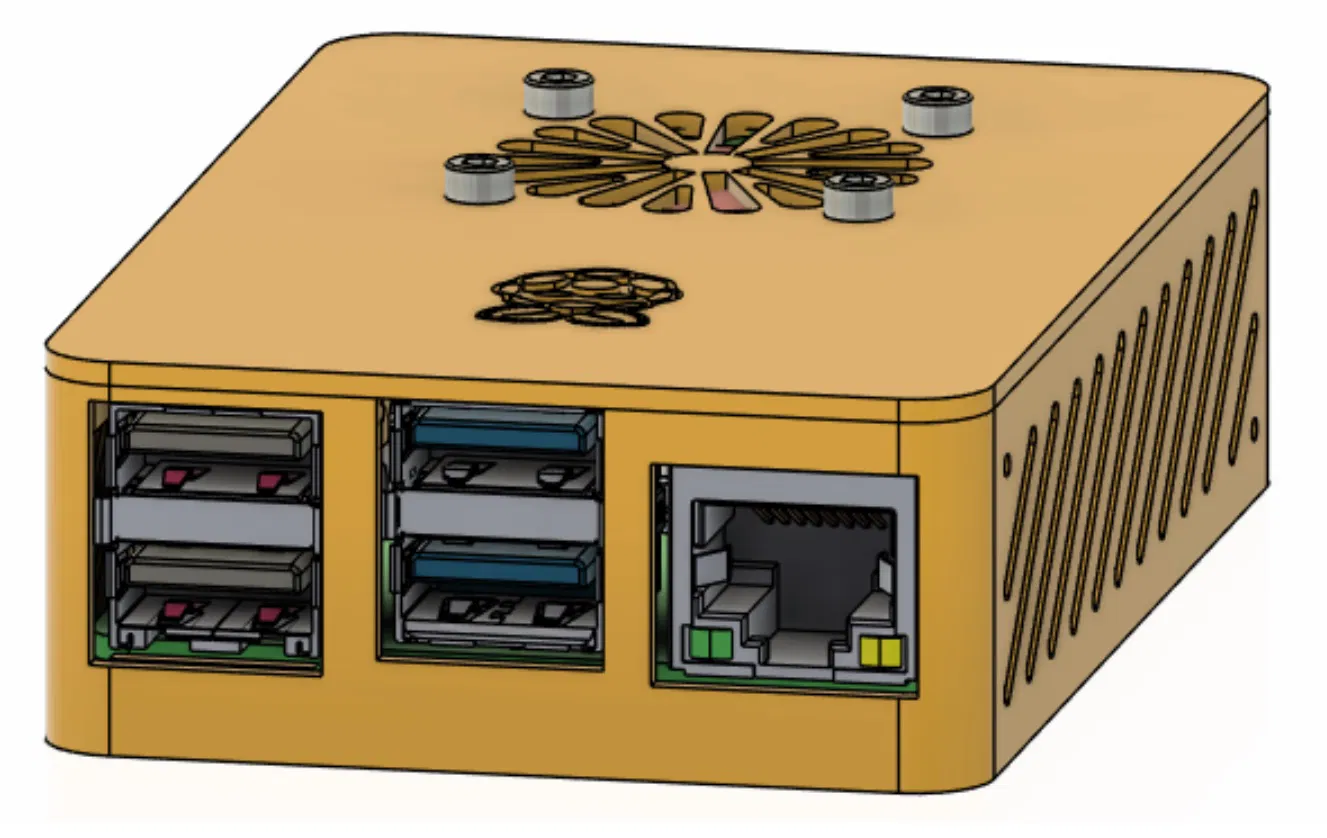

Tôi đã sử dụng giá đỡ cho khe cắm thẻ SD và các ổ cắm HDMI, USB C và RJ45.

In bằng PLA ở độ dày 0.2mm.

Tôi đã bao gồm các tệp STEP cũng như STL để dễ dàng sửa đổi nếu cần.

Phần cứng: 1x quạt 30mm 5V DC 4x ốc vít & đai ốc M2.5 dài 12mm 4x chân đế 8x3mm

Hy vọng điều này giúp ích cho ai đó.
