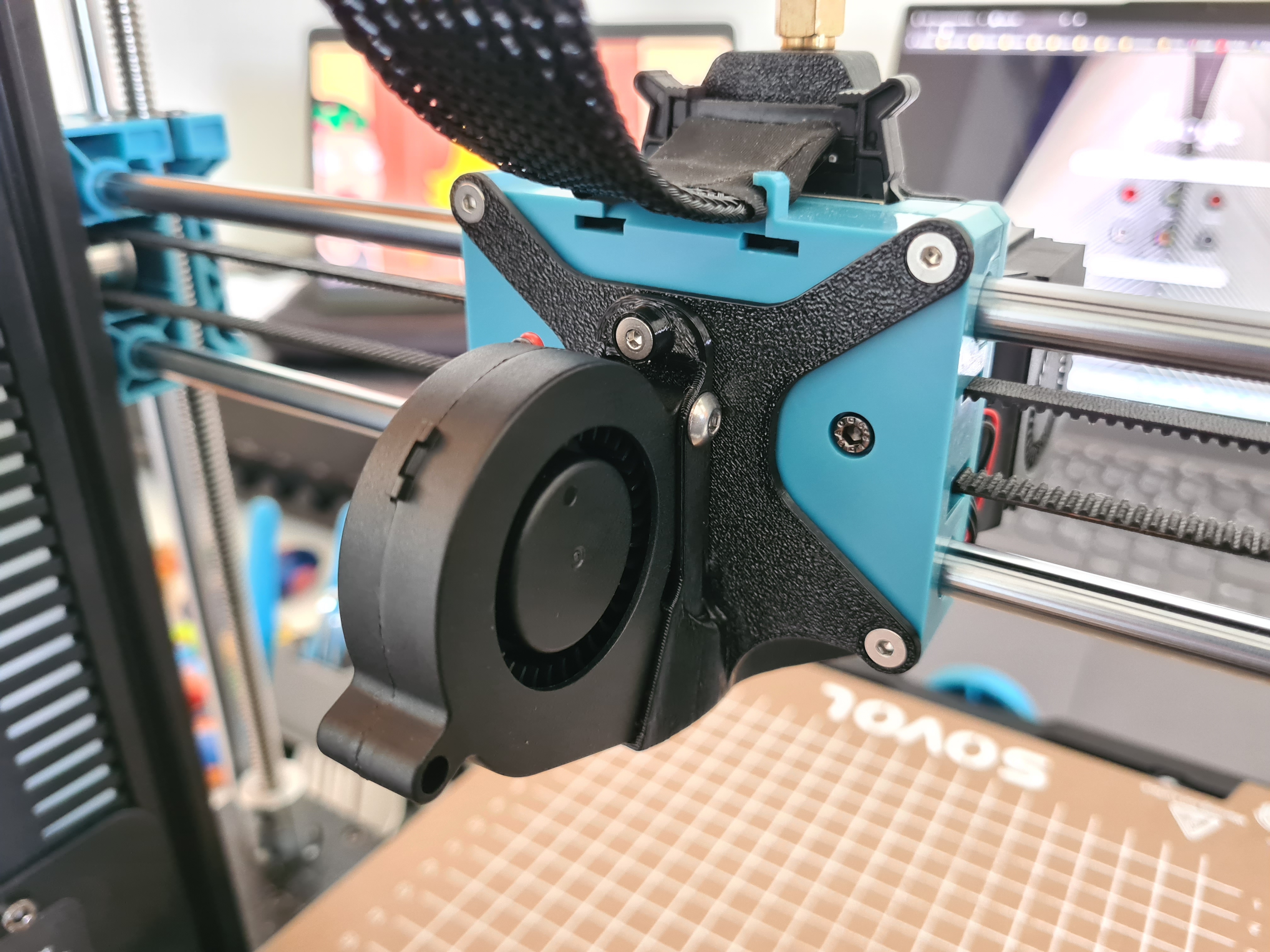

Ống dẫn quạt Sovol SV06 cho quạt thổi 5015

Tác giả LeanderPerezB_802715

Lượt tải
424
Lượt thích
69
Lượt coi
4.114
Bản remix
1

File 6 25,6 MB

  • fan_duct_airguide_countersunk_V2_1765920424.stlSTL · 5,4 MB
  • fan_duct_airguide_cap_screw_experimental_1765920426.stlSTL · 5,6 MB
  • fan_duct_airguide_closer_ducts_experimental_1765920427.stlSTL · 5,9 MB
  • fan_duct_fan_adapter_1765920428.stlSTL · 4,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#156745
Danh mục
Ý Tưởng Khác
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Phiên bản nâng cấp mới có sẵn trên hồ sơ của tôi:

/3d-model/sovol-sv06-fand-dub-5015-fan-blower-v3

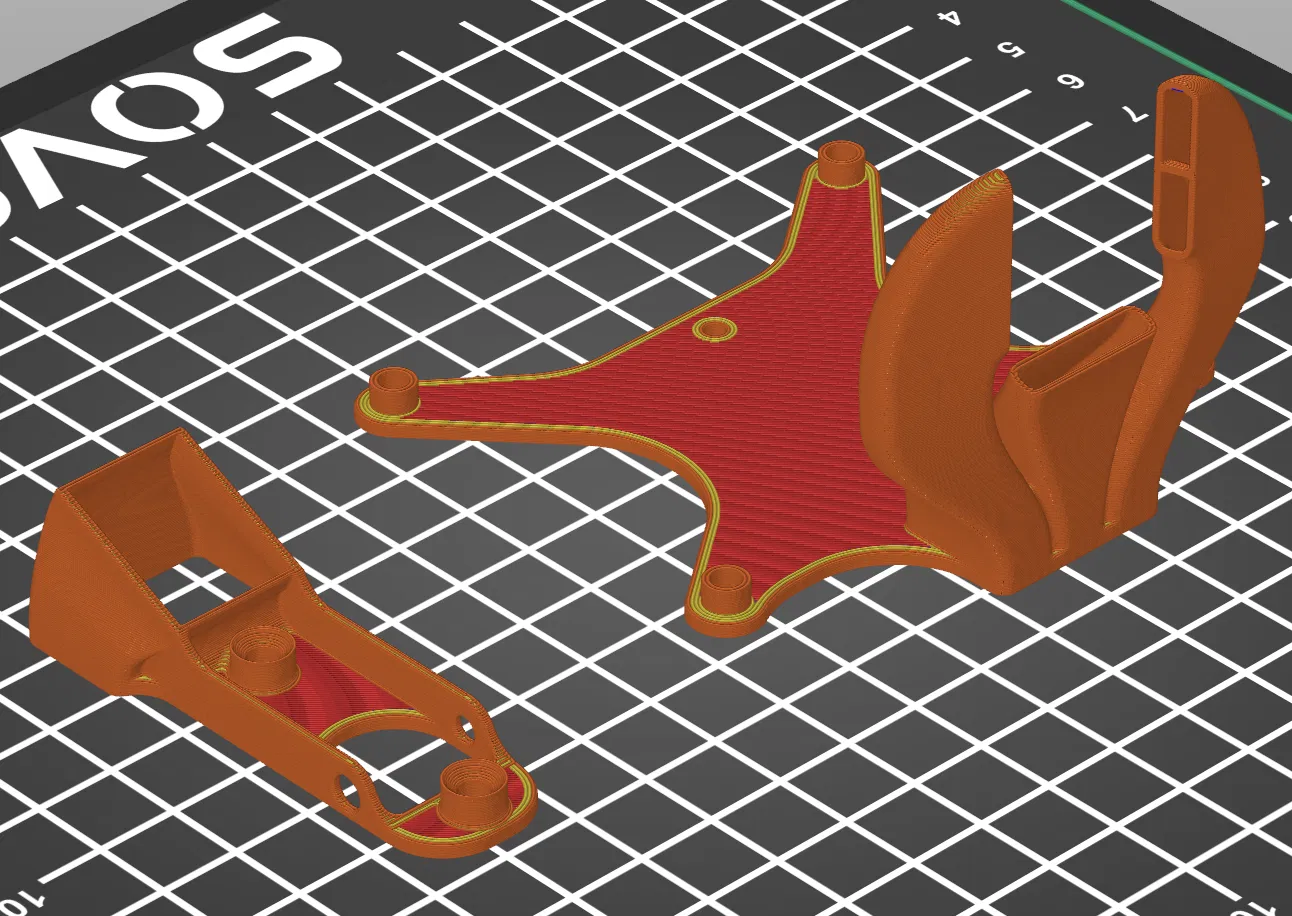

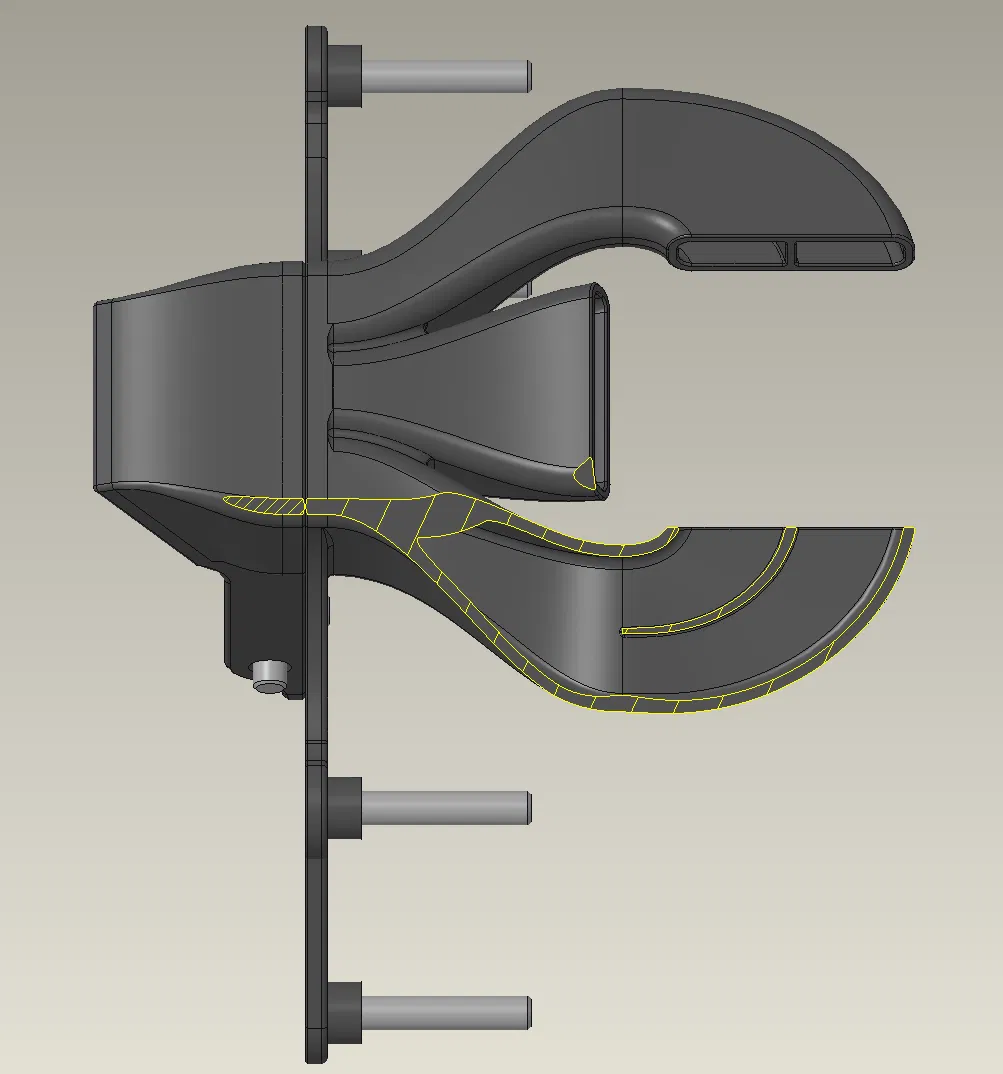

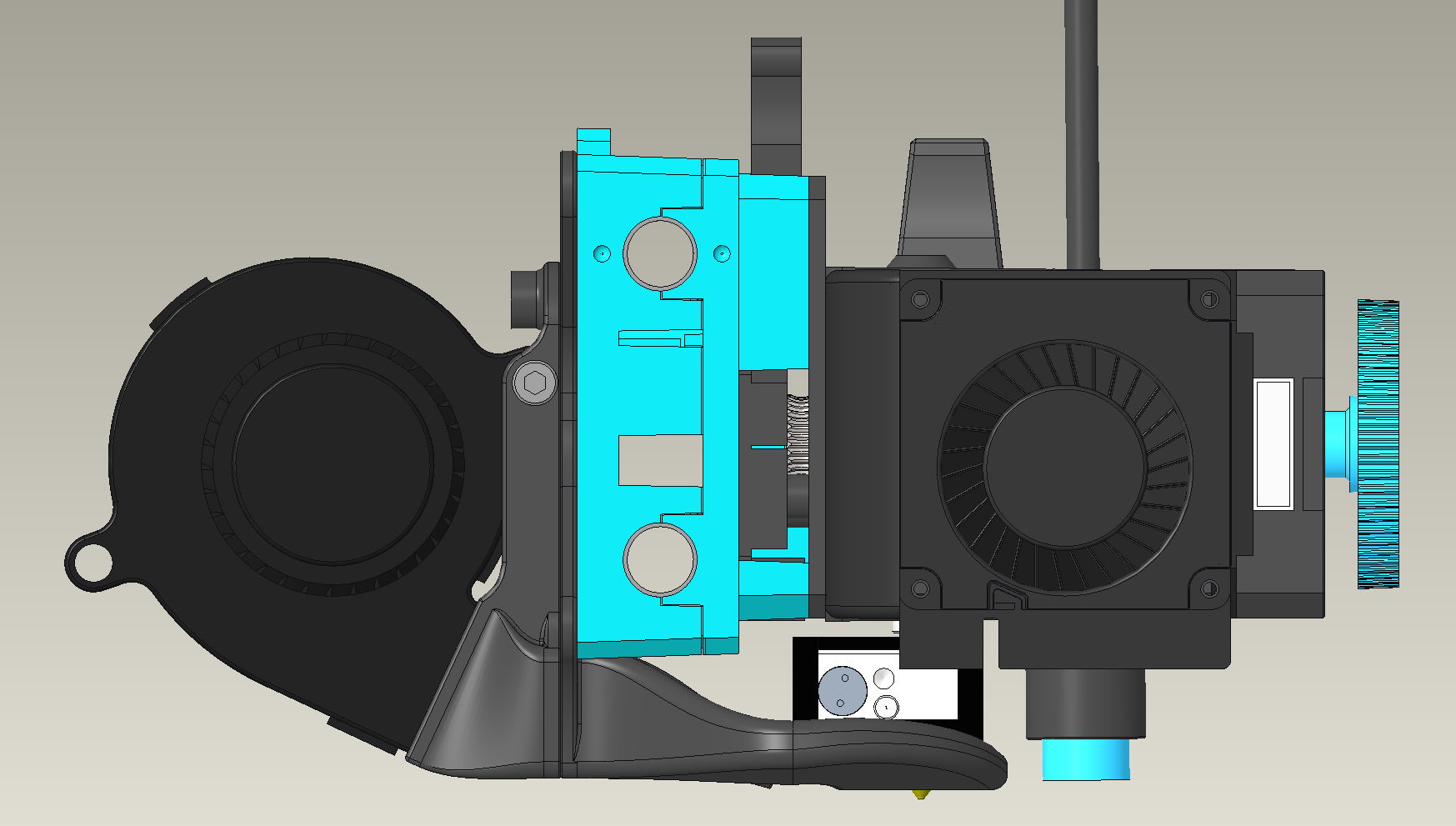

Được thiết kế cho GDSTIME GDB5015 24V. Homming không bị cản trở. Có thể in mà không cần hỗ trợ. Dán tùy chọn nhưng được khuyến nghị cho luồng không khí tốt hơn và êm hơn.

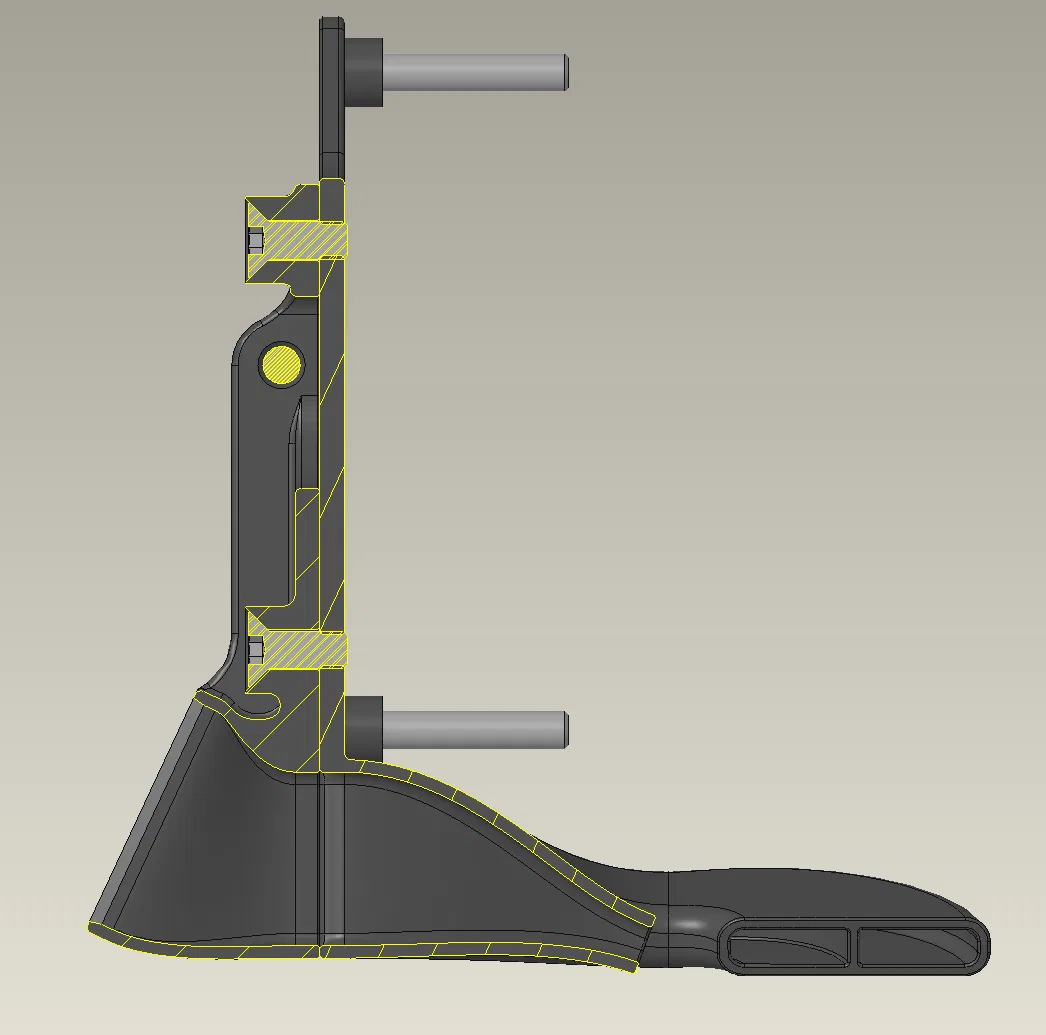

Lưu ý: Vít được thiết kế để tự cắt ren trong nhựa.

Các phiên bản:

  • V2: tấm ốp lưng cứng hơn trên bộ dẫn khí
  • vít nắp: để gắn vít nắp trên xe x

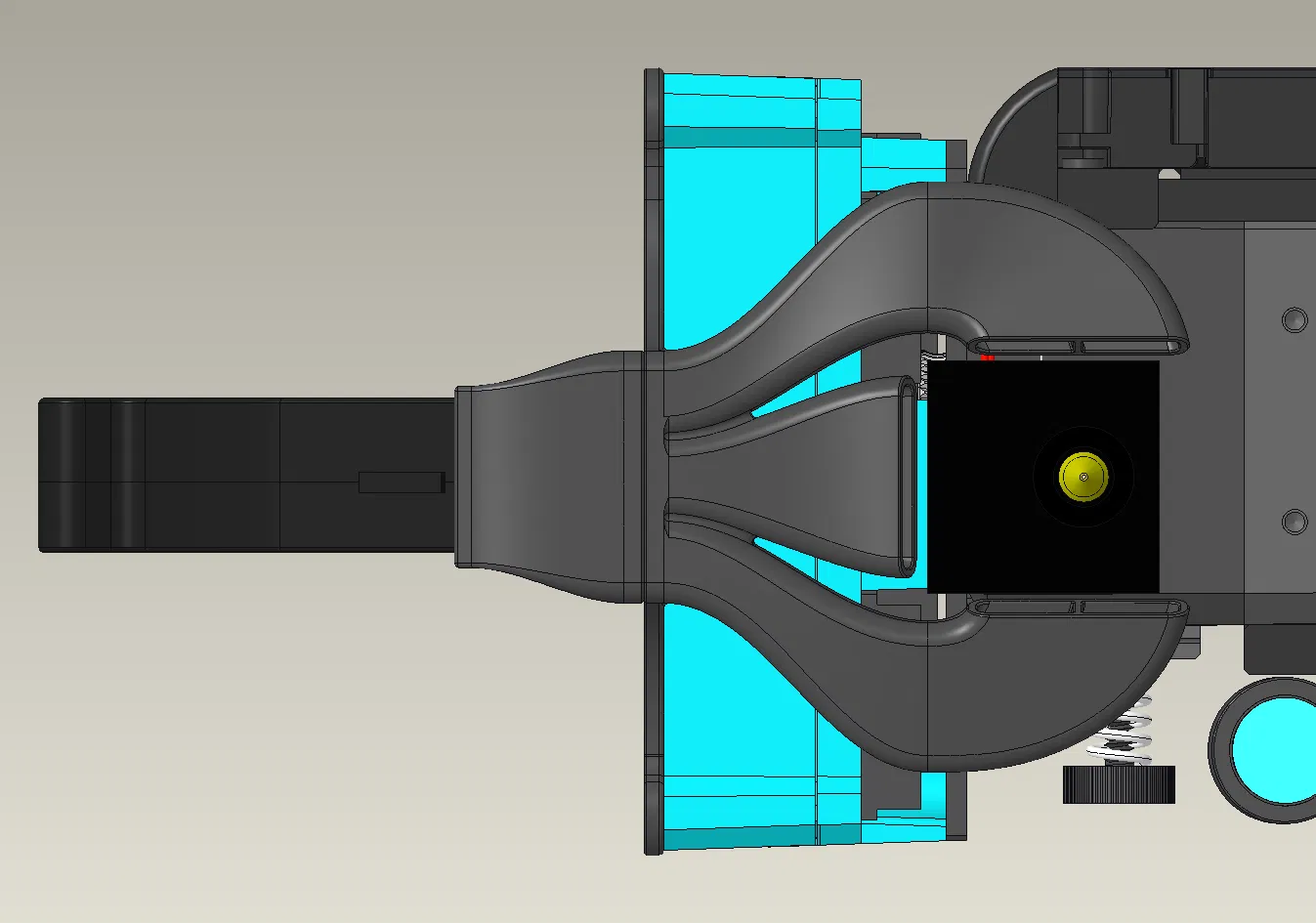

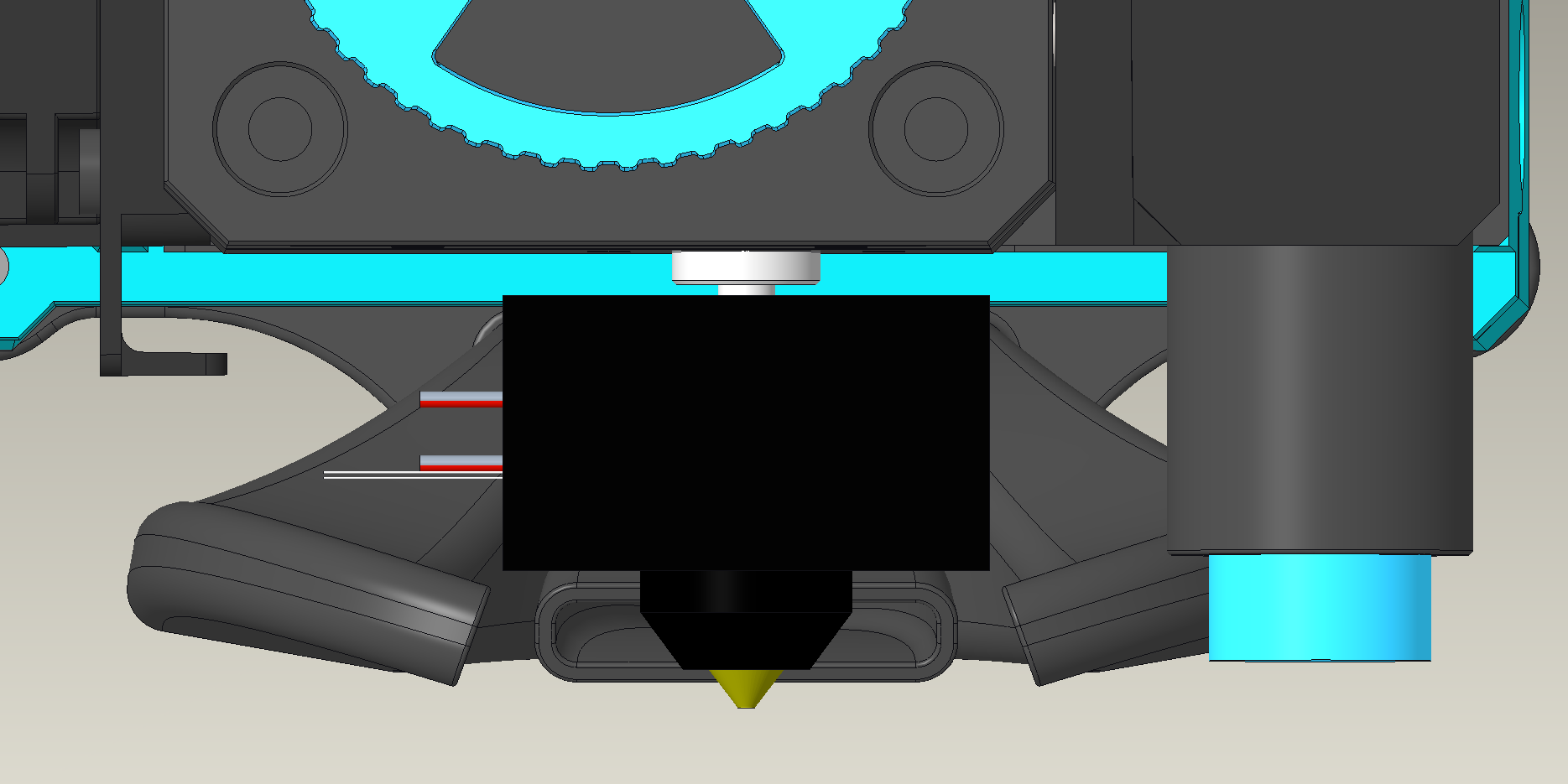

  • ống dẫn gần hơn: Ống dẫn gần vòi phun hơn để làm mát cục bộ hơn

Phần cứng yêu cầu:

  • 2x M3*8 chìm
  • 4x M3*20 chìm hoặc vít nắp thông thường (thử nghiệm, dung sai nhỏ khi homming với vít nắp)
  • 1x M318 (M320 cũng hoạt động)
  • 1x phích cắm micro JST (1.25 SH) (nếu chưa có trên quạt)
