Bản lề Cối Chuẩn Tham Số

Ghi công cho “rohingosling”: https://www.thingiverse.com/thing:2187167

Bản lề Cối Chuẩn Tham Số

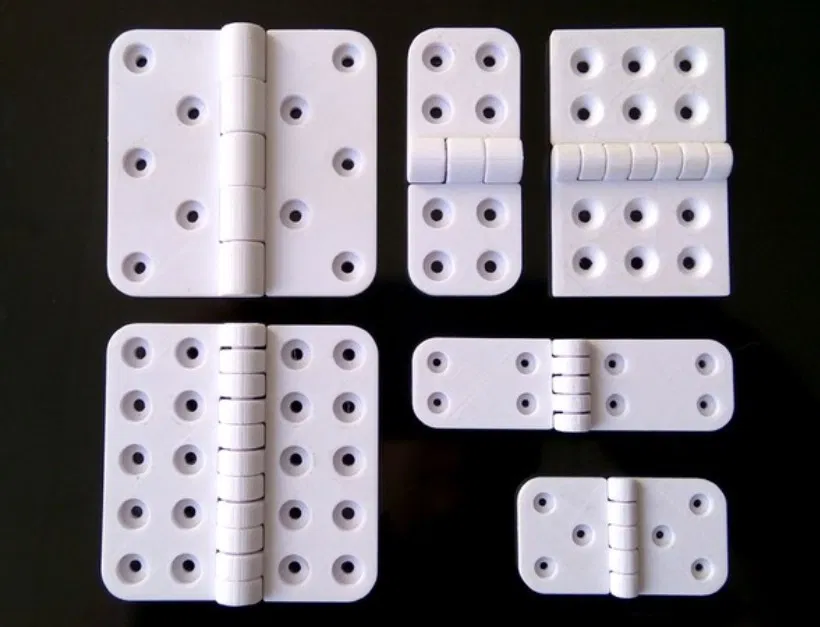

Đây là một bản lề cối chuẩn tham số được thiết kế trong OpenSCAD, cung cấp một loạt các tham số để tùy chỉnh. Bản lề được thiết kế để in trong một lần, nhưng các cánh riêng lẻ có thể được in độc lập nếu muốn. Và trong trường hợp các ứng dụng yêu cầu chốt ngoài, chốt tích hợp mặc định có thể bị tắt, để lại một trục chốt sẵn sàng để lắp chốt ngoài, trong quá trình lắp ráp sau in.

Tổng quan tham số

Cánh Đực Bật (Male Leaf Enabled) In cánh đực nếu đúng, nếu không sẽ bỏ qua nó khỏi bản in.

Cánh Cái Bật (Female Leaf Enabled) In cánh cái nếu đúng, nếu không sẽ bỏ qua nó khỏi bản in.

Gờ Cánh Bật (Leaf Fillet Enabled) Bật các góc cánh có gờ. Ngoài giá trị thẩm mỹ, các góc bo tròn có thể giúp giảm cong vênh ở một mức độ nào đó.

Chốt Bật (Pin Enabled) Mặc định, bản lề được thiết kế để in cùng lúc, với một chốt bản lề được tích hợp vào cánh cái. Tuy nhiên, có thể có những ứng dụng mà người dùng muốn sử dụng chốt ngoài. Ví dụ, trong trường hợp chốt kim loại được ưa chuộng vì độ bền. Trong các ứng dụng sử dụng chốt ngoài, chốt có thể được bỏ qua khỏi cánh cái, bằng cách đặt "Pin Enabled" thành false.

Chốt Tự Động Kích Thước Bật (Pin Auto Size Enabled) Nếu đúng, điều này sẽ đặt đường kính chốt thành độ dày cánh. Nếu sai, đường kính chốt có thể được chỉ định bởi tham số "Pin Diameter".

Chốt Trục Loa Bật (Pin Shaft Counterbore Enabled) Cắt một lỗ loa vào các đầu nối của khớp nối nếu đúng. Mặc dù lỗ loa trục chốt có thể được thêm vào ngay cả khi chốt tích hợp được bật, mục đích chính của lỗ loa trục chốt là để cho phép bất kỳ chốt hoặc bu lông ngoài nào đang được sử dụng trong trường hợp chốt ngoài, được đặt bằng phẳng với các cạnh trên và dưới của bản lề, trong trường hợp chốt tích hợp bị tắt, tức là "Pin Enabled" là sai.

Ốc Vít Bật (Fasteners Enabled) Bao gồm lỗ ốc vít nếu đúng. Nếu sai, để các cánh không có lỗ ốc vít.

Loại Gân Khớp Nối (Knuckle Gusset Type) Chọn có sử dụng gân khớp nối hay không, và nếu có thì loại nào. Gân khớp nối tăng cường sức mạnh cho sự chuyển tiếp giữa các khớp nối và các cánh. Chiều dài của gân khớp nối bằng kích thước lề ốc vít, do đó gân sẽ không bao giờ chồng lên bất kỳ lỗ ốc vít nào. Có bốn kiểu gân khớp nối để lựa chọn.

1. Không (None): Không có gân khớp nối.
2. Đường thẳng (Linear): Gân cạnh thẳng chiếu từ một đường tiếp tuyến trên khớp nối xuống lề ốc vít trên cánh.
3. Tròn (Circular): Về cơ bản là một đường bo tròn đơn giản, tiếp tuyến với cả hình trụ khớp nối và bề mặt của cánh.
4. Parabol (Parabolic): Một parabol dạng đỉnh, tiếp tuyến với hình trụ khớp nối, với điểm quay của nó tiếp tuyến với bề mặt của cánh tại lề ốc vít.

Góc Mở (Throw Angle) Góc của khớp bản lề. Phạm vi của khớp bản lề từ +180 độ đóng hoàn toàn, đến -90 độ mở hoàn toàn. Góc mở mặc định là 0 độ, tức là mở phẳng. Điều này có thể được sử dụng cho phân tích lắp ráp, hoặc trong trường hợp người dùng muốn in bản lề dựng đứng, nó có thể được sử dụng để đặt một góc đóng một phần để giữ cho bản lề ổn định trong quá trình in. Để in dọc, góc 120 độ sẽ giữ cho bản lề ổn định trong quá trình in. Nếu bạn chỉ muốn in bản lề phẳng trên mâm in, thì giữ góc mở là 0 độ cho mô hình có thể in của bạn.

Lật Mô Hình (Flip Model) Xoay mô hình 180 độ quanh trục z. Điều này hữu ích để xem các tham số lỗ loa trục chốt trên cùng và dưới cùng.

Độ Phân Giải (Resolution) Độ phân giải của mô hình hình học. Tương ứng với số lượng cạnh được sử dụng để xây dựng các bộ phận hình trụ của mô hình, như các phân đoạn khớp nối, và các đường bo tròn cánh. Ví dụ, "Resolution" là 8, sẽ chỉ định các thành phần hình trụ được xây dựng từ 8 cạnh. "Resolution" là 32 sẽ tạo ra các thành phần hình trụ 32 cạnh, v.v. Để có một mô hình mượt mà, "Resolution" từ 64 trở lên được khuyến nghị. Mặc định "Resolution" được đặt là 128.

Màu Sắc Thành Phần (Component Color) Điều này chỉ được sử dụng để tô màu cho mô hình trong Thingiverse Customizer. Nó không ảnh hưởng đến màu sắc của mô hình, được in từ máy in màu.

Tham Số Bản Lề:

Chiều Rộng Bản Lề (Hinge Width) Chiều rộng tính bằng milimet, của toàn bộ bản lề, từ cạnh ngoài của cánh trái đến cạnh ngoài của cánh phải.

Chiều Cao Cánh (Leaf Height) Chiều cao tính bằng milimet, của bản lề dọc theo trục khớp nối.

Độ Dày Cánh (Leaf Gauge) Định nghĩa độ dày tính bằng milimet, của các cánh và bán kính của khớp nối.

Khoảng Cách Các Bộ Phận (Component Clearance) Khe hở giữa các bộ phận tính bằng milimet. Các giá trị được khuyến nghị dao động từ 0.3mm cho độ khít chặt, đến 0.5mm cho việc thao tác dễ dàng hơn sau khi in. Giá trị khe hở 0.3mm trở xuống có thể khó in. Tôi đã thành công khi in một vài bản lề này với khoảng cách bộ phận là 0.2mm và 0.25mm. Tuy nhiên, khá thường xuyên, khe hở dưới 0.3mm dẫn đến khớp nối bị kẹt, nơi các cánh bị gãy trước khi bản lề được nới lỏng. Khe hở 0.4mm trở lên sẽ bung ra mà không gặp quá nhiều rắc rối. Lưu ý: Số lượng khớp nối càng nhiều, ma sát khớp ban đầu càng lớn ngay sau khi in. Vì vậy, đối với số lượng khớp nối cao hơn (7 trở lên), có thể cần khe hở bộ phận 0.4mm trở lên. Nếu khớp nối không di chuyển tự do ở mức 0.4mm trở lên, hãy thử in lại chậm hơn ở độ phân giải cao hơn, đặc biệt là độ phân giải z. Nhiệt độ thấp hơn cũng có thể hữu ích. Đối với PLA, độ phân giải x=0.3, y=0.3, và z=0.15, ở tốc độ 6mm/s trở xuống, với nhiệt độ 190 độ C, dường như hỗ trợ khe hở bộ phận từ 0.3mm đến 0.4mm tương đối tốt. Tất cả các tệp STL mẫu trong phần "Thing Files" đều được đặt ở khoảng cách bộ phận 0.3mm.

Số Lượng Khớp Nối (Knuckle Count) Số lượng phân đoạn khớp nối trong khớp bản lề. Con số này nên là số lẻ. Đối với hầu hết các ứng dụng, số lượng khớp nối là 3 hoặc 5 sẽ đủ. Tuy nhiên, số lượng khớp nối cao hơn có thể tăng cường sức mạnh tương ứng với kích thước độ dày và kích thước bản lề.

Đường Kính Chốt (Pin Diameter) Đường kính chốt được chỉ định thủ công. Giá trị này chỉ được mô hình sử dụng nếu "Pin Auto Size Enabled" được đặt thành sai. Nếu "Pin Auto Size Enabled" là đúng, thì đường kính chốt được tự động đặt thành kích thước độ dày cánh.

Tham Số Lỗ Loa Trục Chốt:

(Trên hoặc Dưới) Đường Kính Lỗ Loa Trục Chốt ((Top or Bottom) Pin Shaft Counterbore Diameter) Đường kính của lỗ loa trục chốt. Lỗ loa chỉ được thêm vào nếu "Pin Shaft Counterbore Enabled" được đặt thành YES.

(Trên hoặc Dưới) Độ Sâu Lỗ Loa Trục Chốt ((Top or Bottom) Pin Shaft Counterbore Depth) Độ sâu của vết cắt lỗ loa trục chốt. Lỗ loa chỉ được thêm vào nếu "Pin Shaft Counterbore Enabled" được đặt thành YES.

(Trên hoặc Dưới) Hình Dạng Lỗ Loa Trục Chốt ((Top or Bottom) Pin Shaft Counterbore Shape) Hình dạng của lỗ loa trục chốt. Hiện tại hỗ trợ hình tròn, hình vuông và hình lục giác. Trong trường hợp hình vuông và hình lục giác, tham số "Pin Shaft Counterbore Diameter" đề cập đến đường kính của một hình tròn nội tiếp bên trong hình vuông hoặc hình lục giác. Đối với lỗ loa hình vuông, điều này có nghĩa là đường kính của lỗ loa bằng với kích thước các cạnh của hình vuông. Đối với hình lục giác, đường kính lỗ loa bằng với khoảng cách vuông góc giữa hai cạnh song song bất kỳ của hình lục giác. Lỗ loa chỉ được thêm vào nếu "Pin Shaft Counterbore Enabled" được đặt thành YES.

Tham Số Lỗ Ốc Vít:

Loại Đầu Ốc Vít (Fastener Head Type) Có thể đặt thành lỗ doa cho vít máy đầu tròn, hoặc lỗ khoét chìm cho vít đầu bằng. Góc vát cho đầu bằng có thể được điều chỉnh bằng cách thay đổi các tham số lỗ ốc vít khác. Ví dụ, đường kính ren 3mm (ví dụ: vít máy M3), đường kính đầu 9mm và độ sâu khoét chìm 3mm sẽ cho góc vát 45 độ.

Độ Sâu Khoét Chìm (Counter Sink Depth) Độ sâu dưới bề mặt của cánh để khoét chìm đầu ốc vít. Đối với vít máy M3, 2.5 đến 2.6mm thường là đủ. Nếu lỗ ốc vít không được khoét chìm, sẽ có sự can thiệp cơ học giữa đầu ốc vít và các cánh đối diện khi bản lề đóng.

Đường Kính Ren Ốc Vít (Fastener Thread Diameter) Đường kính của phần ren của lỗ ốc vít. Điều này có thể được làm nhỏ hơn ren ốc vít để hỗ trợ vít tự khai thác, hoặc lớn hơn để cho vít máy đủ không gian đi qua.

Đường Kính Đầu Ốc Vít (Fastener Head Diameter) Đường kính của phần đầu khoét chìm của lỗ ốc vít. Thông thường nên làm đường kính này lớn hơn 0.5mm đến 1.0mm so với đường kính đầu ốc vít thực tế. Đối với vít máy M3, thường có đầu tròn đường kính 6mm, đường kính "Fastener Head Diameter" là 7mm hoạt động tốt.

Số Lượng Ốc Vít (Fastener Count) Số lượng lỗ ốc vít trên mỗi cánh. Tổng số lỗ ốc vít trong toàn bộ bản lề sẽ là "2 x Fastener Count". Lỗ ốc vít được bố trí thành một hoặc hai cột dọc theo chiều cao của bản lề, như được chỉ định bởi "Fastener Column Count".

Số Cột Ốc Vít (Fastener Column Count) Chỉ định xem sẽ bố trí lỗ ốc vít trên một cánh thành một hay hai cột.

Lề Ốc Vít (Fastener Margin) Khoảng cách từ chu vi đầu ốc vít đến mép cánh. Các giá trị từ 3mm đến 5mm được khuyến nghị cho các bản lề có kích thước nhỏ đến trung bình.
