Hộp đựng SSD di động SanDisk Extreme (SDSSDE61)

Dự án

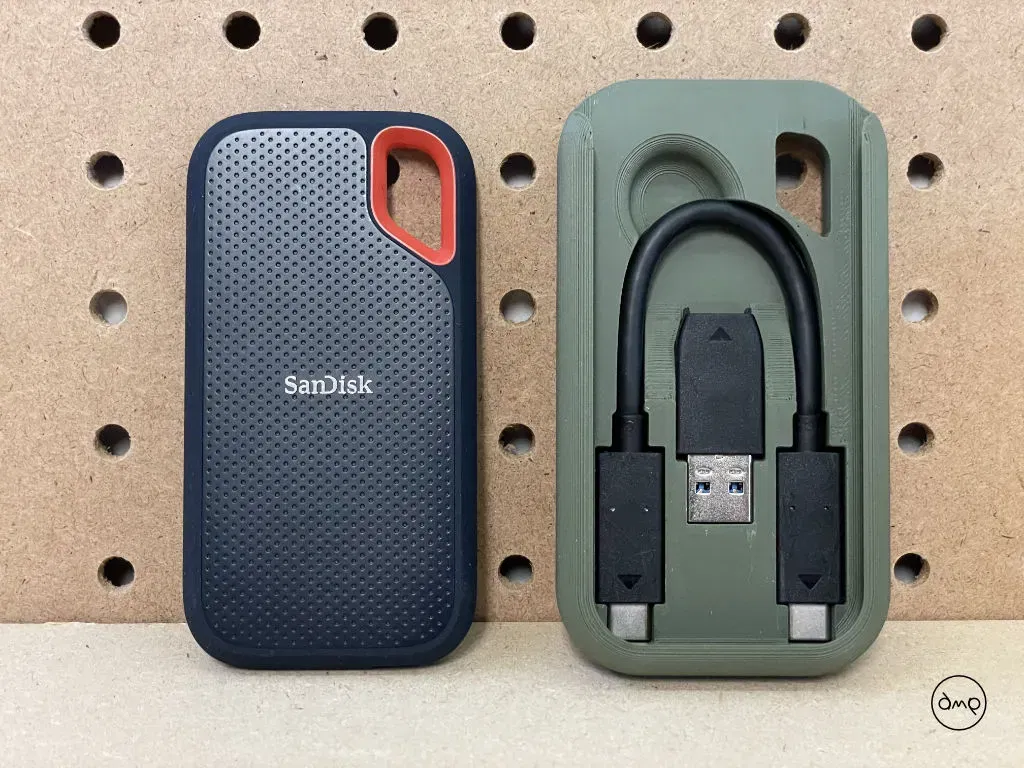

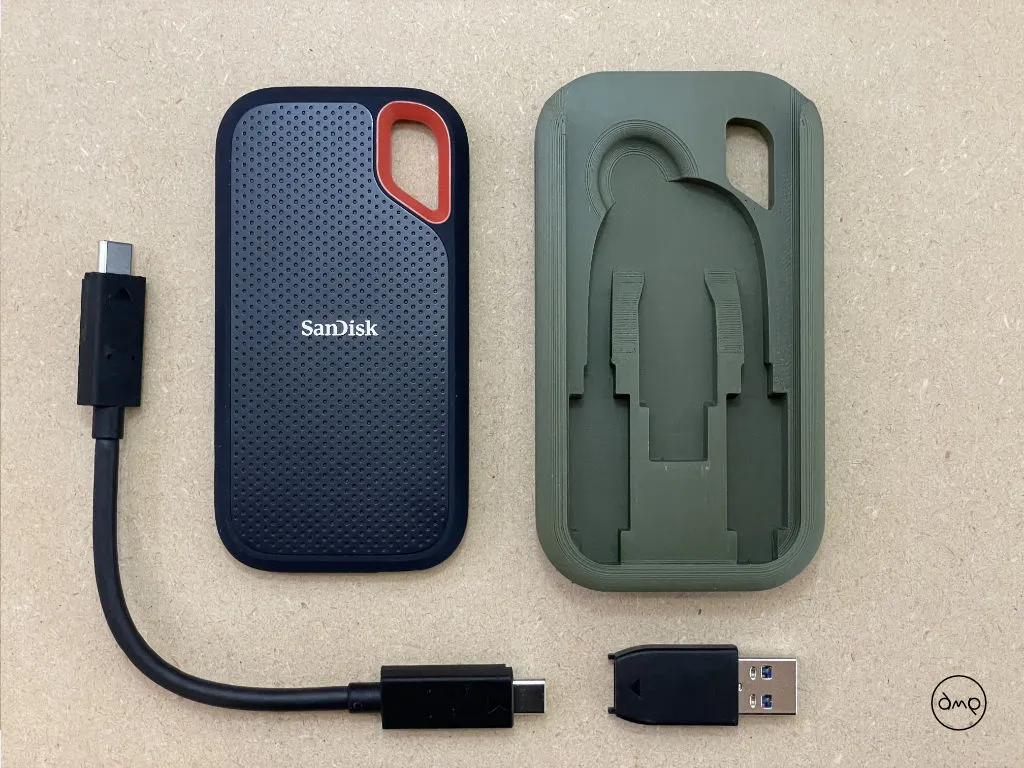

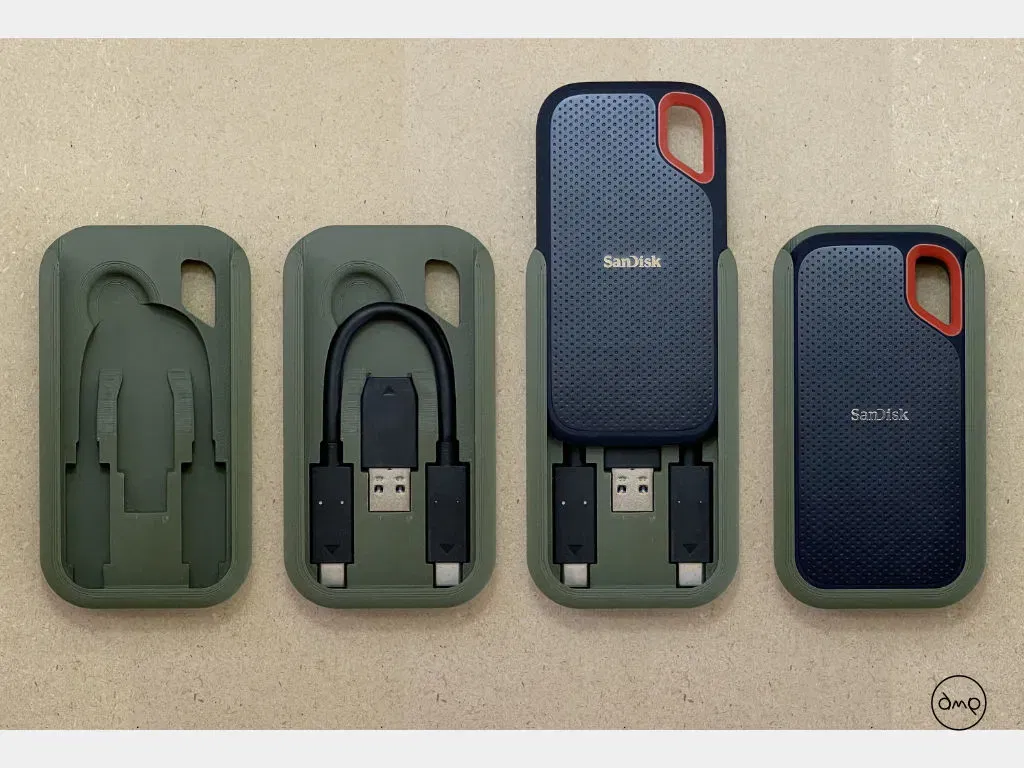

Một hộp đựng nhỏ gọn cho SanDisk Extreme Portable SSD (SDSSDE61) có thể chứa SSD, cáp USB-C và bộ chuyển đổi USB-A.

Cáp và bộ chuyển đổi vừa vặn thoải mái trong hộp trong khi SSD có độ vừa vặn chặt chẽ và sẽ không bị trượt ra ngoài một cách tình cờ.

Độ dày của hộp nhỏ hơn một chút so với gấp đôi kích thước ban đầu của SSD với tổng cộng 6 milimet được thêm vào chiều dài và chiều rộng. Thiết kế của hộp được làm để bắt chước các cạnh cong của SSD dẫn đến một cạnh nặng ở mặt sau của hộp, điều này có thể gây khó khăn trong việc in mượt mà.

*** Cập nhật 2024/08/07 ***

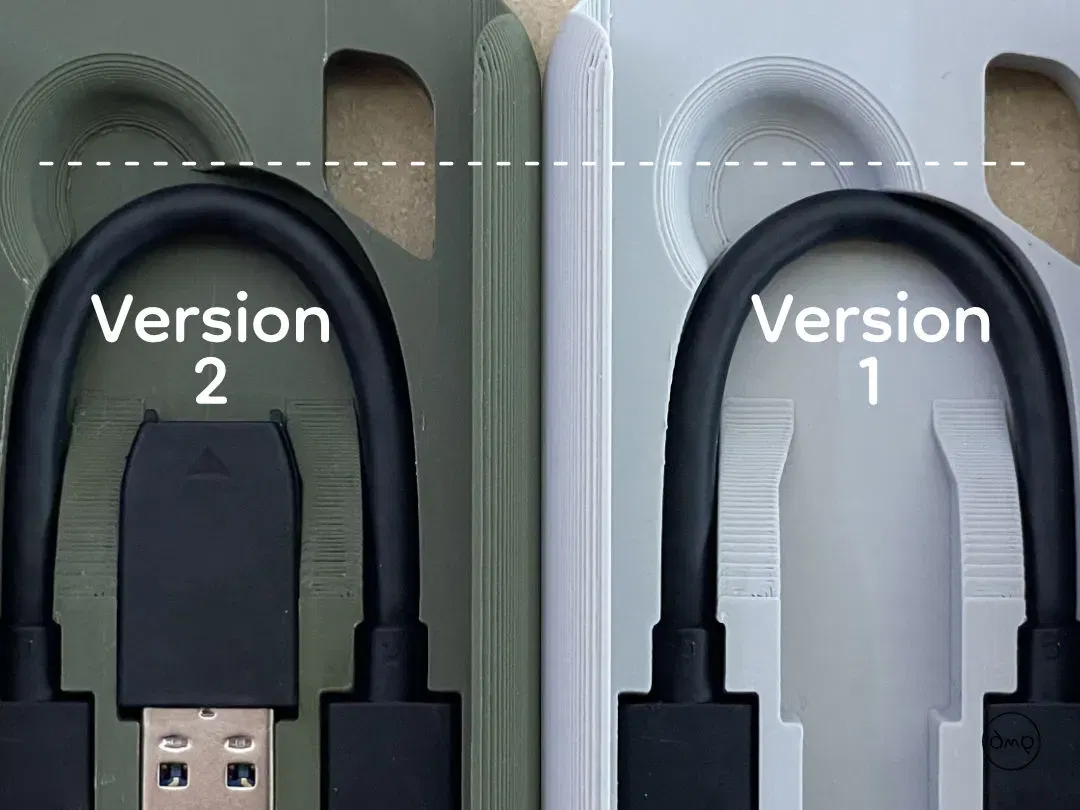

Do sự khác biệt nhẹ trong chiều dài cáp được gửi kèm với SSD, các mục sau đã được thêm vào để phù hợp với cáp lên đến 92,5 mm (tăng 2,5 mm).

• SanDisk.Compact.Case.SDSSDE61.V2.stl
• SanDisk.Compact.Case.SDSSDE61.V2 [0.4n-0.20-015-PLA-34g-3h26m].gcode
• SanDisk.Compact.Case.SDSSDE61.Chamfer.V2.stl
• SanDisk.Compact.Case.SDSSDE61.Chamfer.V2 [0.4n-0.20-015-PLA-34g-3h26m].gcode

*** Cập nhật 2024/06/08 ***

Các mục sau đã được thêm vào để in mà không cần hỗ trợ:

• SanDisk.Compact.Case.SDSSDE61.Chamfer.stl
• SanDisk.Compact.Case.SDSSDE61.Chamfer [0.4n-0.20-015-PLA-34g-3h26m].gcode

In ấn

Tổng quát

Một đường kính vòi phun là 0.4 mm và chiều cao lớp là 0.20 mm được khuyến nghị. Hỗ trợ sau 3 milimet đầu tiên là không cần thiết vì nó in tốt mà không cần chúng. Sử dụng một bộ chặn hỗ trợ để tiết kiệm thời gian và vật liệu.

Tùy chọn

Thêm hai bộ điều chỉnh phạm vi chiều cao để kích hoạt làm phẳng giữa các lớp 1.40 - 1.60 mm và 8.50 - 8.60 mm. Làm phẳng các lớp trên cùng cuối cùng của hộp có thể tạo ra kết quả không mong muốn.

Cạnh

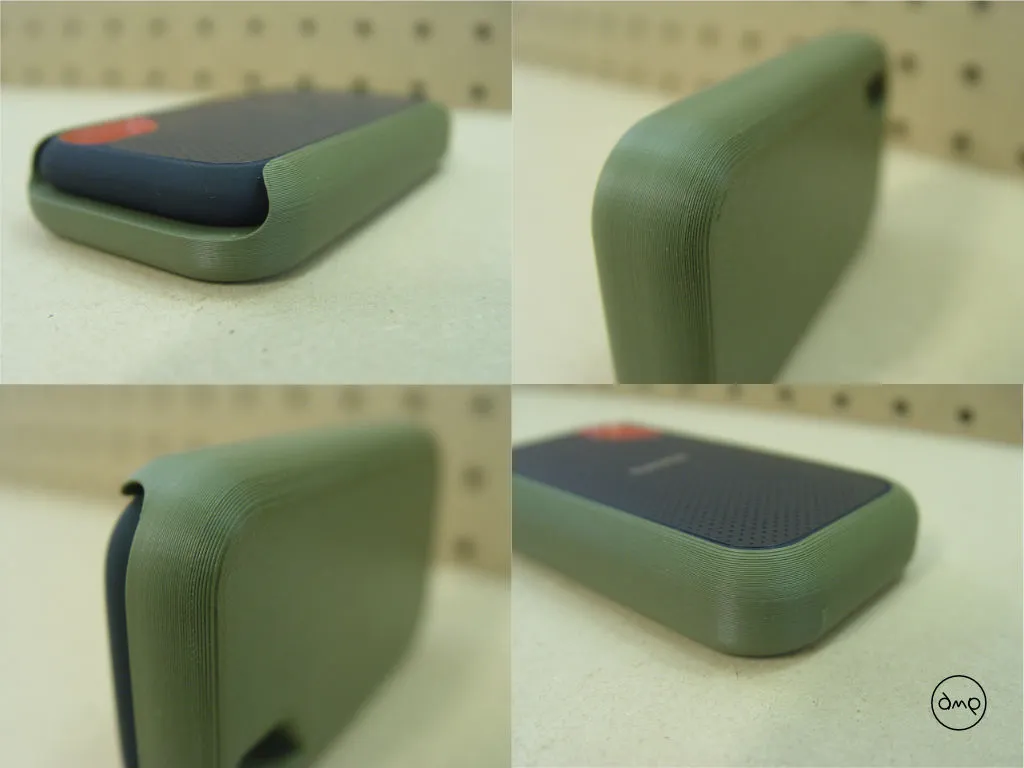

Lý do cho sự lựa chọn cài đặt máy in là để đạt được một cạnh cong mịn từ bàn in với tối thiểu xử lý sau. Tùy chọn hỗ trợ kiểu lưới và khoảng cách Z tiếp xúc trên là 0 (hòa tan) đã được chọn để đảm bảo một đường in mượt mà hơn. Một góc mẫu là 45 độ đảm bảo rằng các hỗ trợ không song song với các đường viền và làm cho việc loại bỏ hỗ trợ dễ dàng hơn. Các cài đặt khác giúp tạo ra một kệ đủ gần để các phần nhô ra có đủ diện tích bề mặt để in, dẫn đến một đường không bị võng.

Loại bỏ hỗ trợ

Các hỗ trợ chủ yếu gắn vào lớp dưới cùng của vỏ như được hiển thị trong các hình ảnh bên dưới. Cẩn thận sử dụng kìm mũi nhọn để tách chúng ra khỏi bản in.

Dọn dẹp hỗ trợ

Các hỗ trợ sẽ để lại những dấu trắng có thể được loại bỏ bằng cách áp dụng một ngọn lửa trong một khoảnh khắc đến các khu vực bị ảnh hưởng.

Mặc dù không hoàn hảo, nhưng cạnh cong là chấp nhận được cho số lượng và độ dễ dàng của việc xử lý sau. Có lẽ một đường cong mượt mà hơn có thể đạt được với nhiều thời gian hơn để điều chỉnh cài đặt máy in.

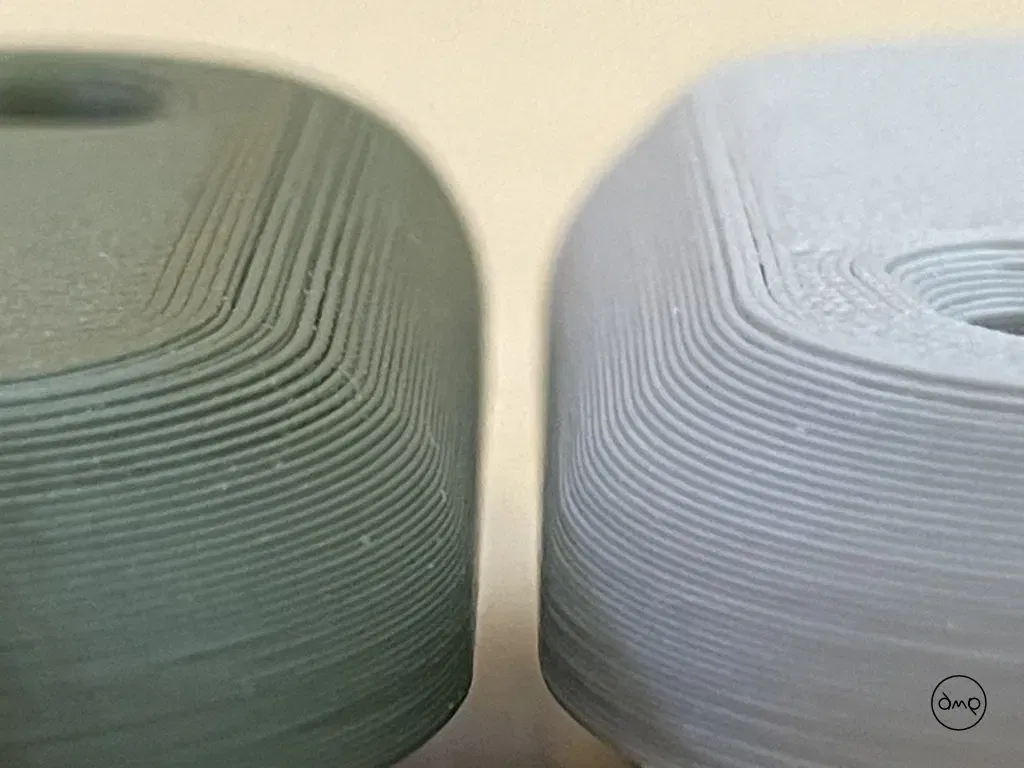

Các hỗ trợ đã được thử nghiệm trên bốn nhãn hiệu với các mức độ thành công khác nhau.

1. PLA, Eryone Matte Olive Green: Hỗ trợ được loại bỏ với nỗ lực tối thiểu.

2. PLA, Geeetech Silky Gold: Hỗ trợ được loại bỏ một cách dễ dàng.

3. PLA, AMZ3D Lavender: Hỗ trợ được loại bỏ với nhiều nỗ lực.

4. PETG, AMZ3D Green: Hỗ trợ được loại bỏ với nhiều nỗ lực và một chút thiệt hại*.

* Thiệt hại xảy ra ở một điểm yếu do cách mô hình được cắt để thử nghiệm. In toàn bộ vỏ có thể mang lại kết quả tốt hơn.

Gcode được đính kèm có một tệp Kiểm tra Hỗ trợ dài 11 phút có thể được sử dụng để nhanh chóng kiểm tra xem vật liệu in dự kiến có hoạt động với dự án này hay không. Kết quả có thể khác nhau tùy thuộc vào nhãn hiệu máy in và vật liệu in.

Vát

Dự án này bao gồm một STL với cạnh vát ở đáy thay vì cạnh tròn để in không cần hỗ trợ. Chọn STL có cạnh vát nếu việc in phiên bản có cạnh tròn kết thúc với kết quả kém hoặc thất bại.

Thời gian in (Xấp xỉ)

SanDisk Compact Case SDSSDE61

(0.4 mm Nozzle, 0.20 mm chiều cao lớp, 15% Độ đầy, Làm phẳng, 36.23 g): 3 giờ 52 phút

SanDisk Compact Case SDSSDE61 (Cạnh vát)

(0.4 mm Nozzle, 0.20 mm chiều cao lớp, 15% Độ đầy, Làm phẳng, 33.47 g): 3 giờ 26 phút

Kiểm tra hỗ trợ

(0.4 mm Nozzle, 0.20 mm chiều cao lớp, 15% Độ đầy, 2 g): 11 phút

Cài đặt máy in

eSlicer: Phiên bản 2.7.4

Máy in: Prusa MK3S

Vật liệu sử dụng: Eryone Matte Olive Green

Nhiệt độ (Nozzle): 210

Nhiệt độ (Bề mặt): 60

Nozzle: 0.4 mm

Chiều cao lớp: 0.20 mm

Mật độ đầy: 15%

Hỗ trợ: Có

Bộ chặn hỗ trợ sử dụng: Có

Lớp và Bề mặt -> Vỏ dọc

Bề mặt: 4

Vật liệu hỗ trợ -> Tùy chọn cho vật liệu hỗ trợ và bè

Kiểu: Lưới

Khoảng cách tiếp xúc Z trên cùng: 0 (tan trong nước)

Mẫu: Hình chữ nhật

Góc mẫu: 45 độ

Lớp giao diện trên cùng: 3 (nặng)

Khoảng cách mẫu giao diện: 0 mm

Hỗ trợ chỉ trên Bề mặt xây dựng: Có

Khoảng cách XY giữa một đối tượng và hỗ trợ của nó: 30%

Đồng bộ với các lớp đối tượng: Có

Nâng cao -> Độ rộng đùn

Bề mặt bên ngoài: 0.4 mm

Tệp

SanDisk.Compact.Case.SDSSDE61.stl

SanDisk.Compact.Case.SDSSDE61.Chamfer.stl

Cách sử dụng

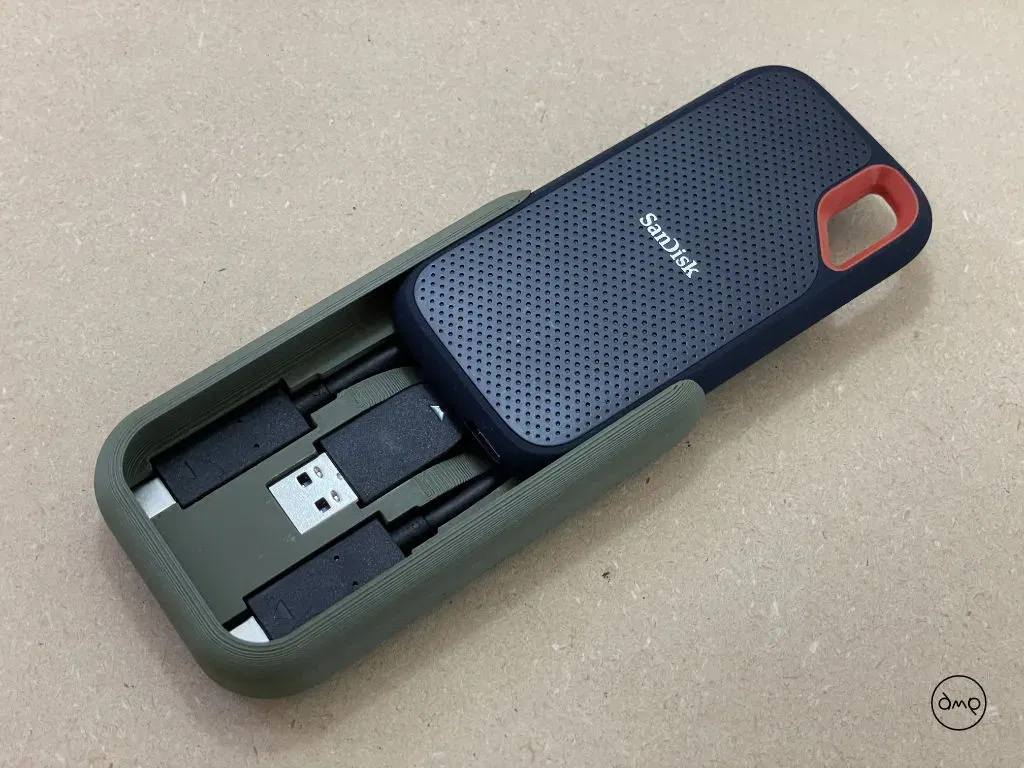

Khi trượt SSD vào vỏ, giữ cả hai theo chiều ngang và áp lực lên phía trên của SSD và đáy của vỏ cho đến khi nó được lắp hoàn toàn. Bất kỳ áp lực nào lên các bên của vỏ sẽ làm chật chội vỏ và khiến việc đẩy SSD vào khó khăn hơn. Để tháo ra, kéo SSD ra khỏi vòng carabiner trong khi giữ chặt đáy của vỏ.

Tuyên bố từ chối trách nhiệm

Được thiết kế cho SanDisk Extreme Portable SSD 1TB USB 3.2 Gen 2 (SDSSDE61-1T00). Các mẫu 2TB và 4TB có kích thước giống như 1TB nên chúng sẽ vừa với vỏ này nhưng chưa được kiểm tra.

Phiên bản USB 3.2 Gen 2x2 Pro lớn hơn một chút và sẽ không vừa với vỏ này.
