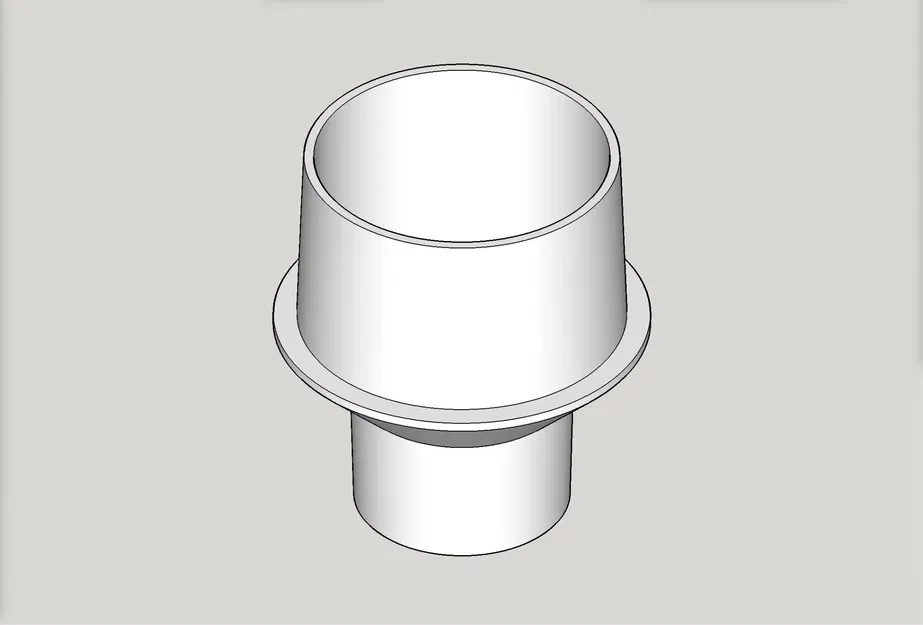

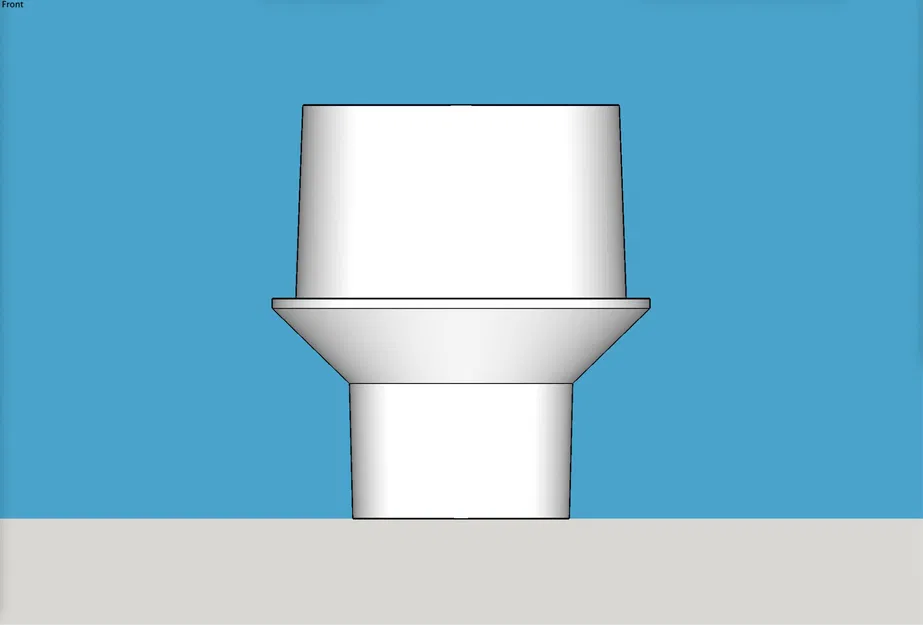

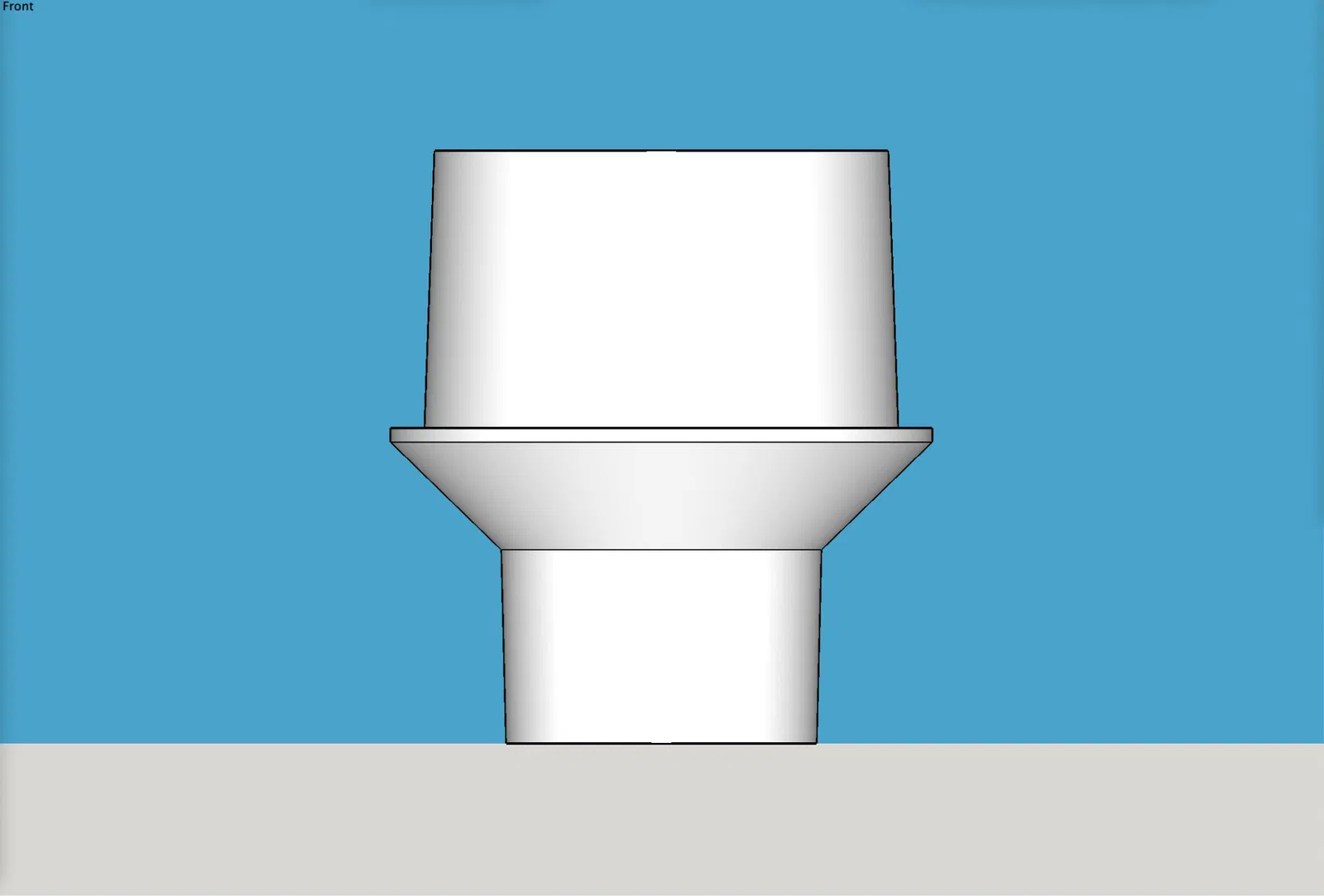

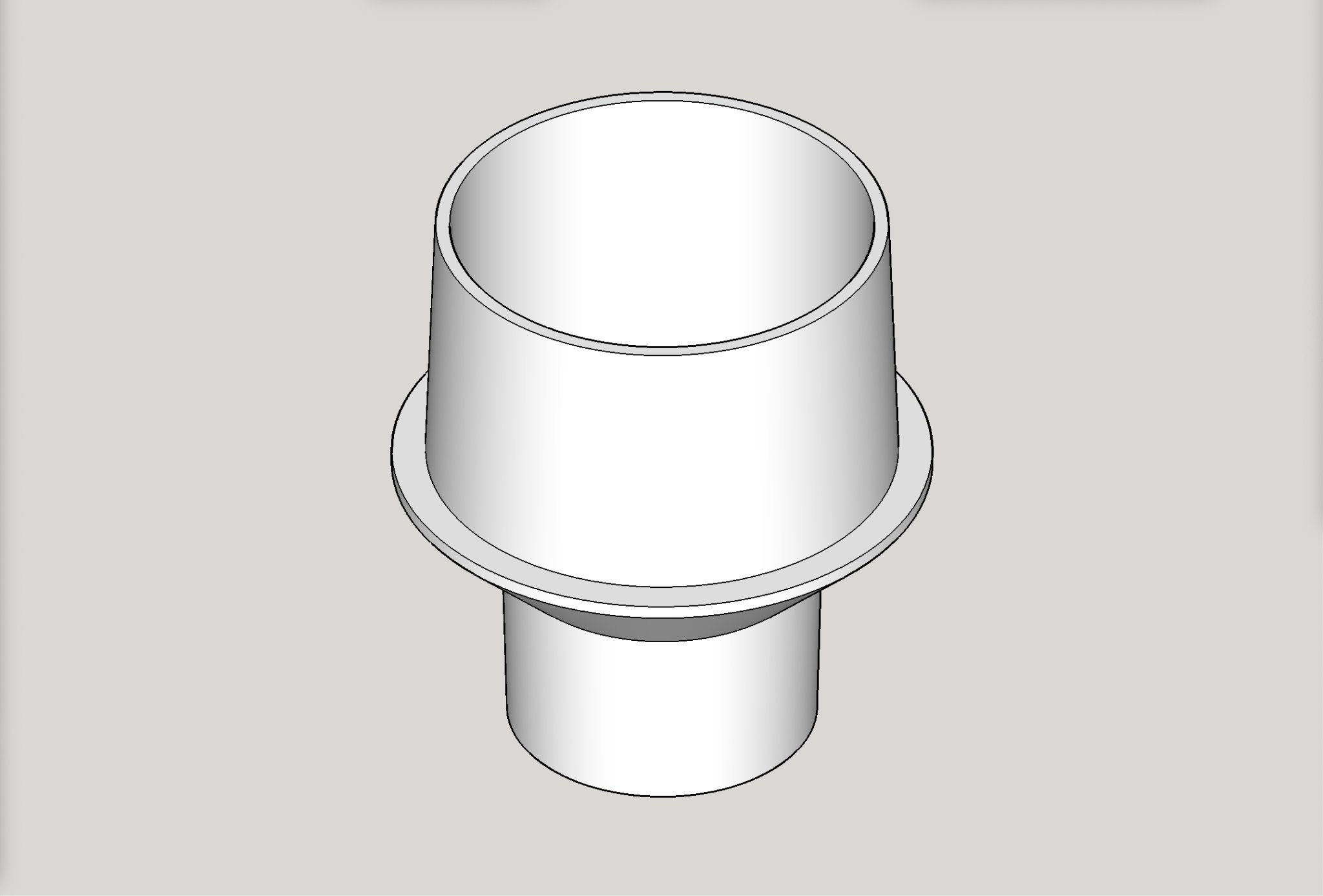

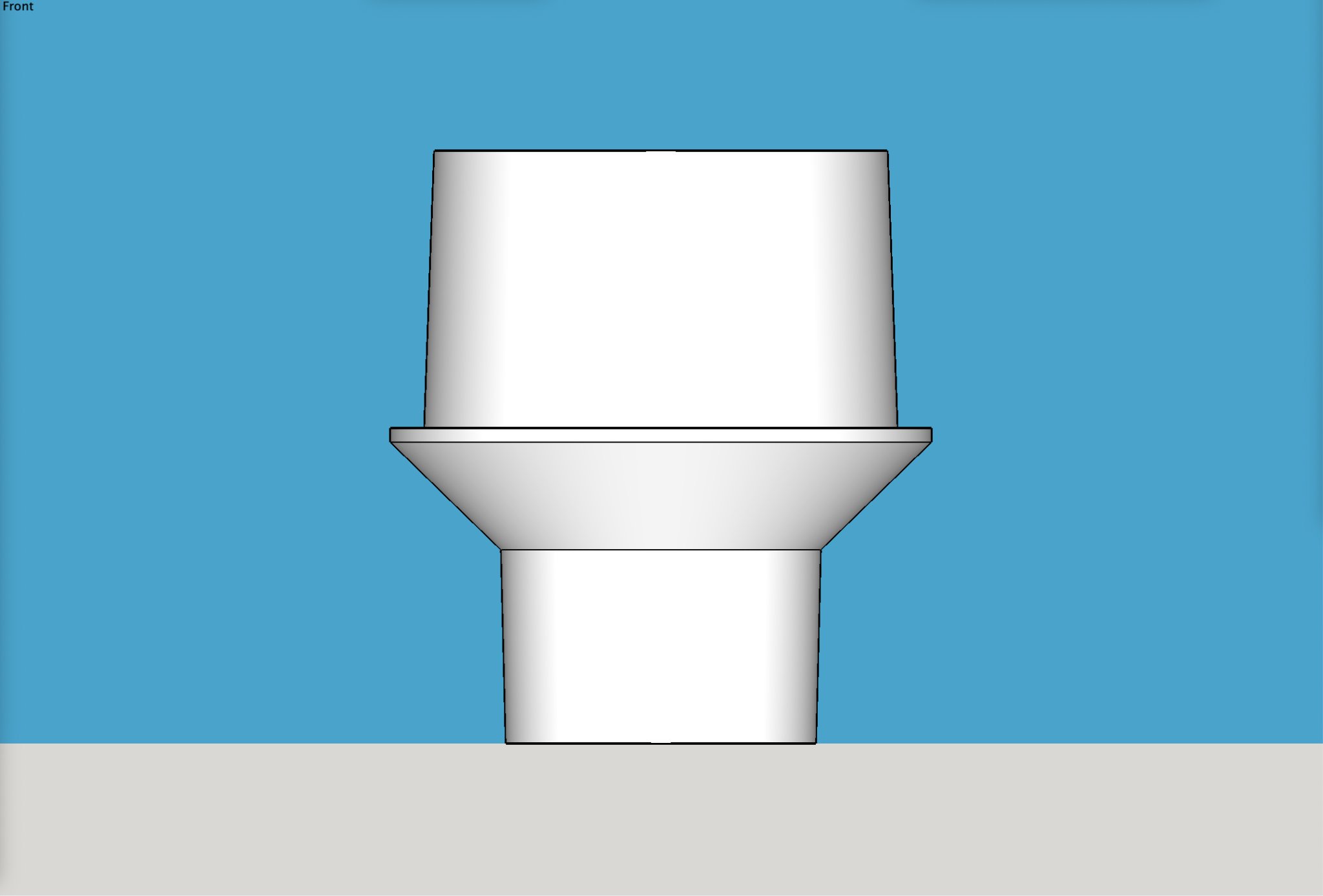

Bộ Chuyển Đổi Cổng Hút Bụi 4 inch Sang Ống 2.5 inch Hình Nón (v1.0)

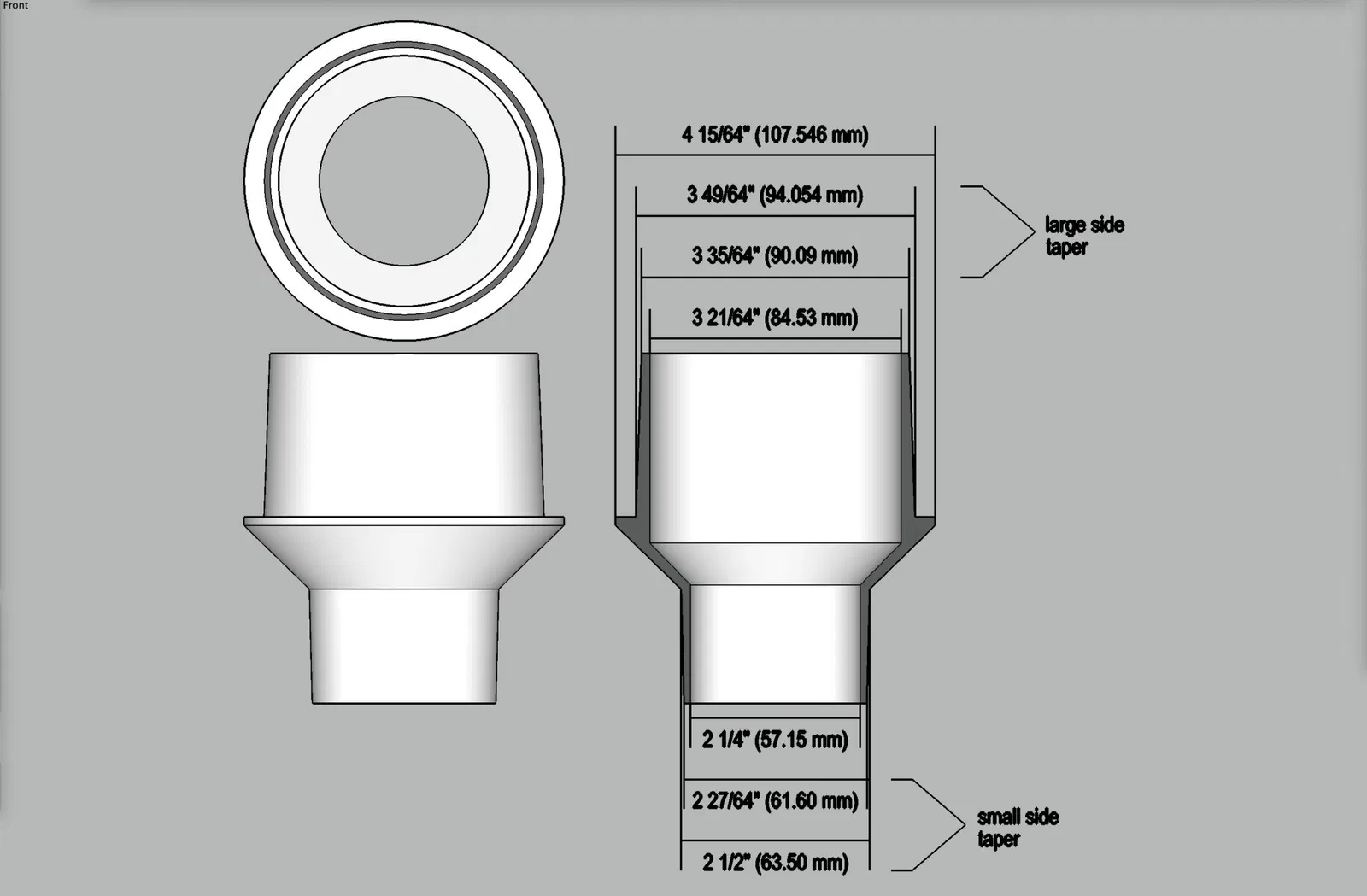

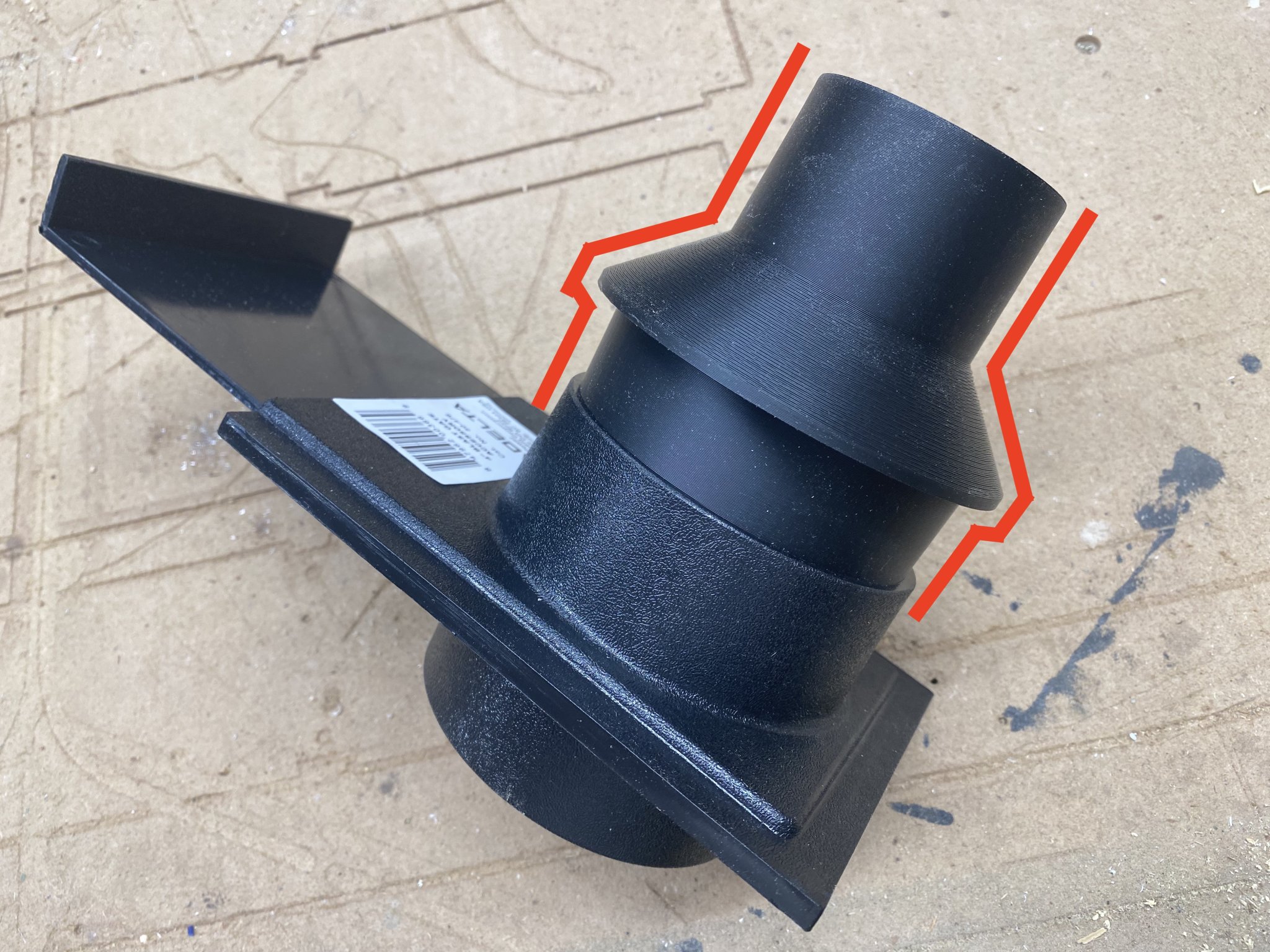

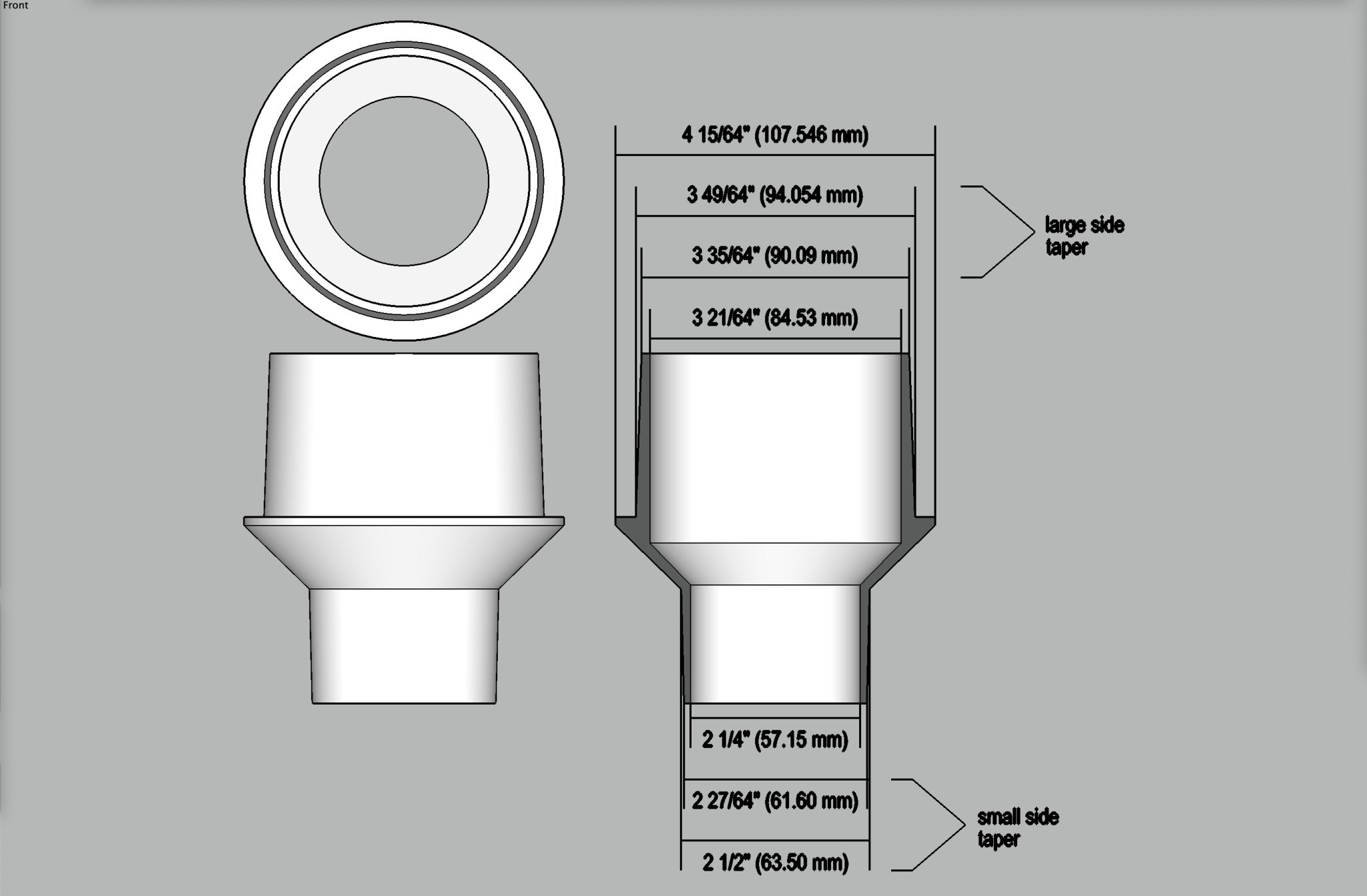

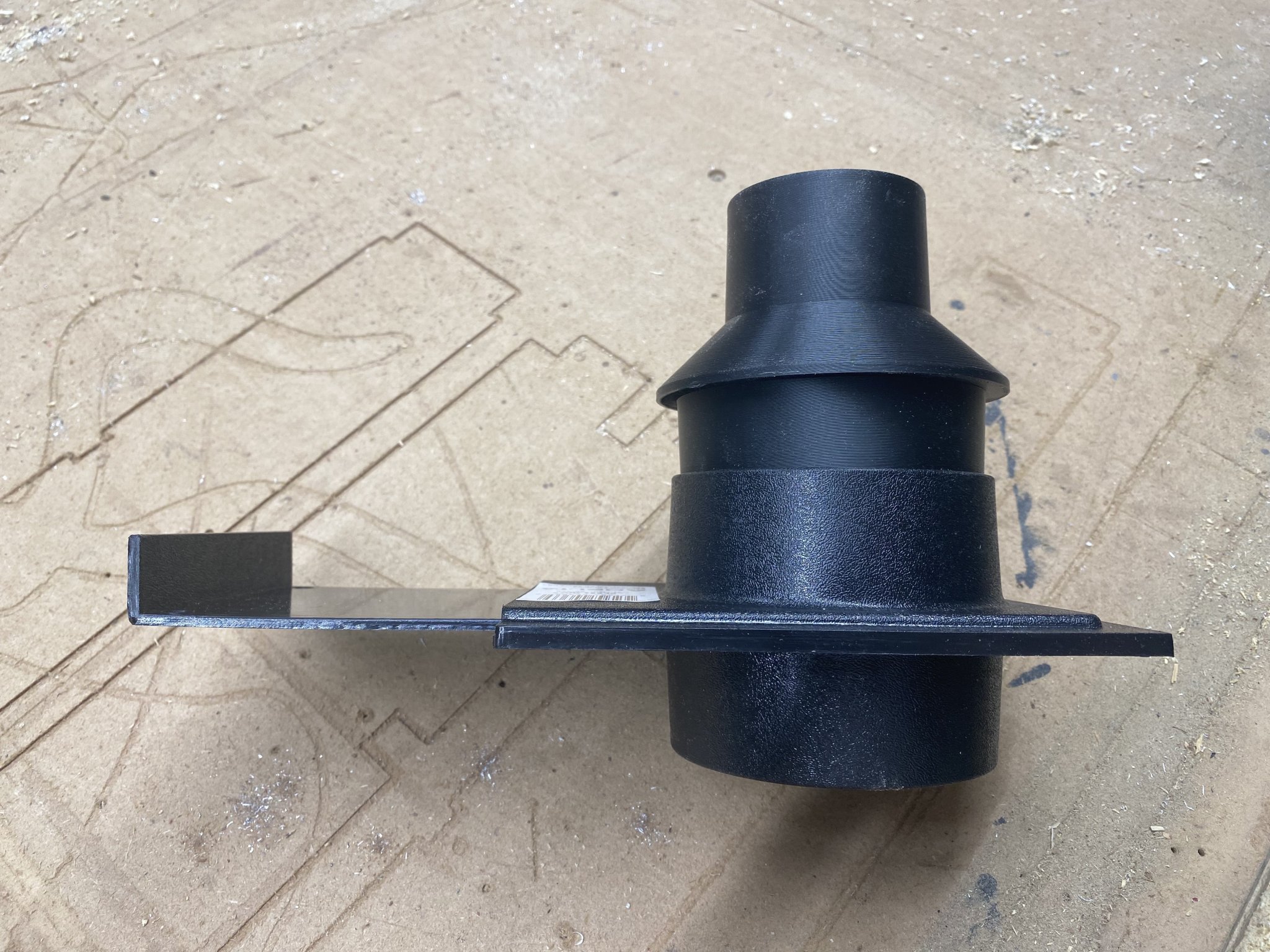

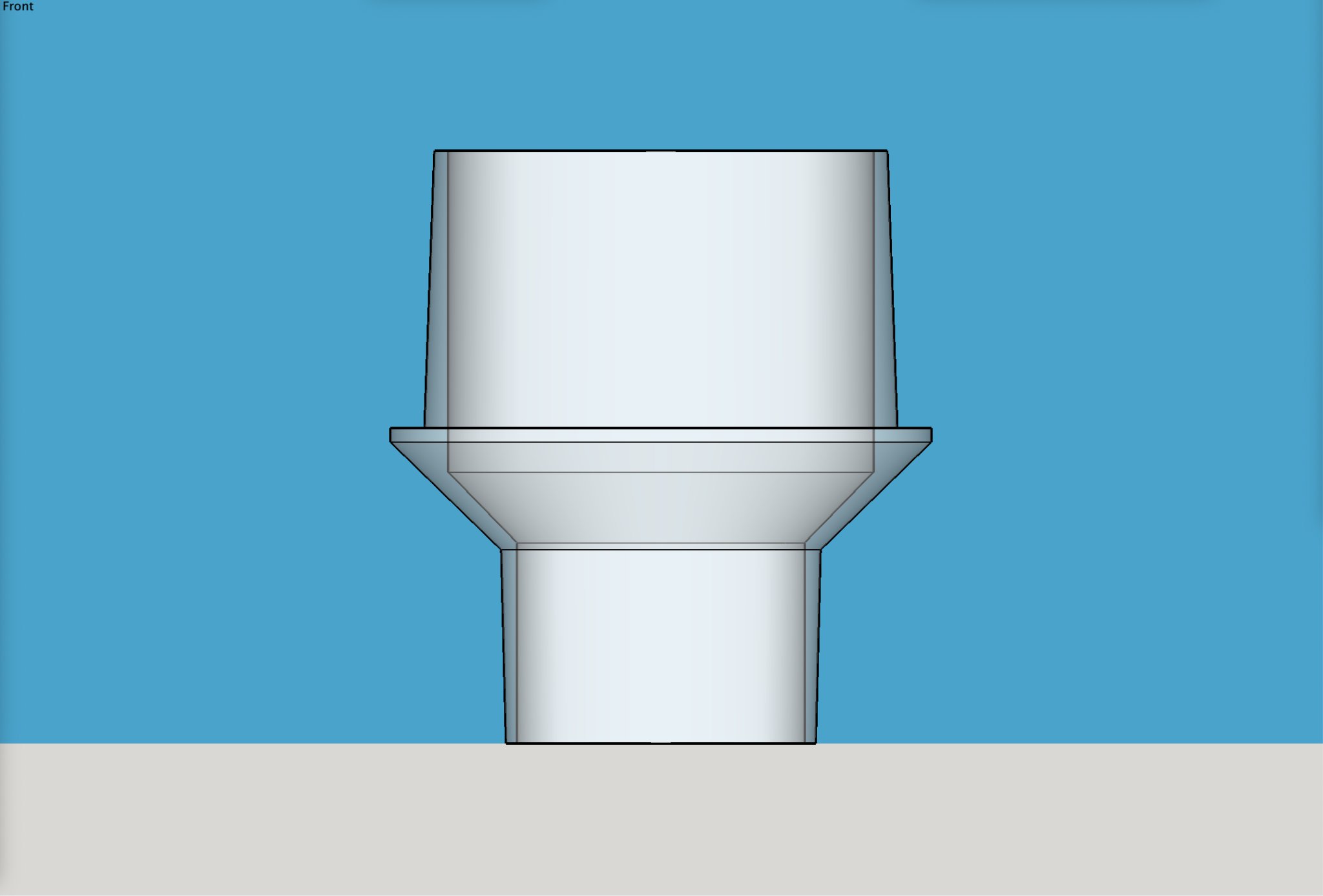

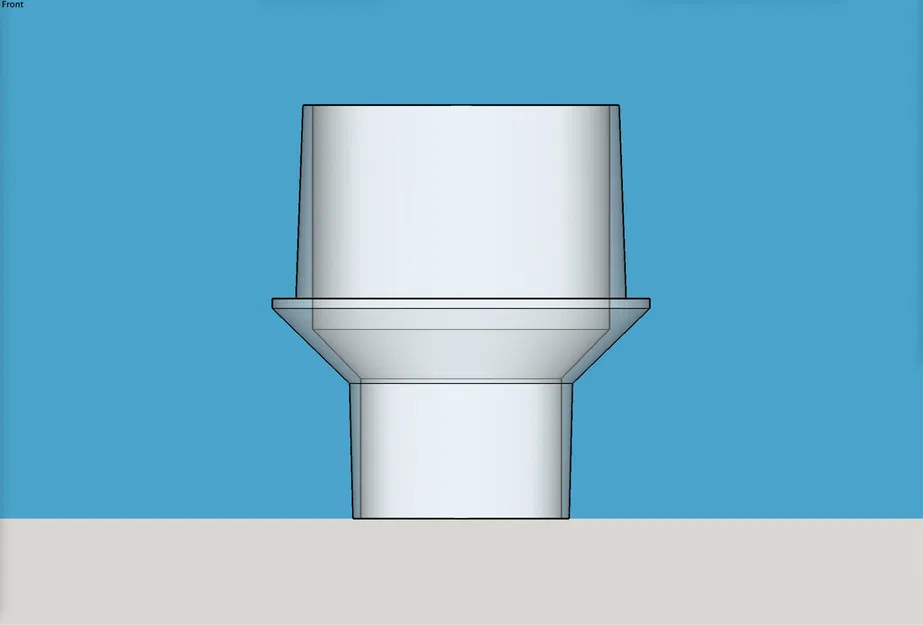

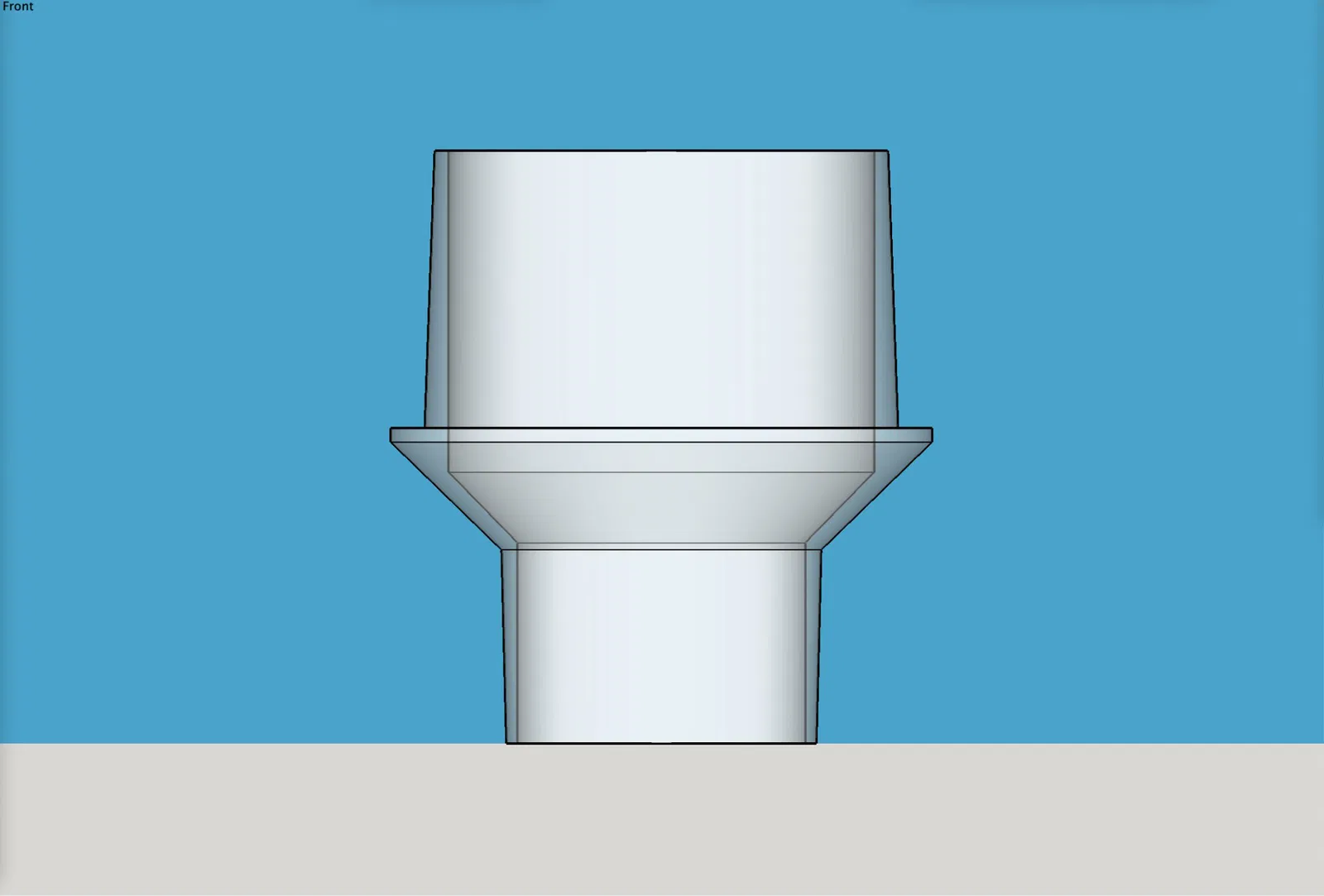

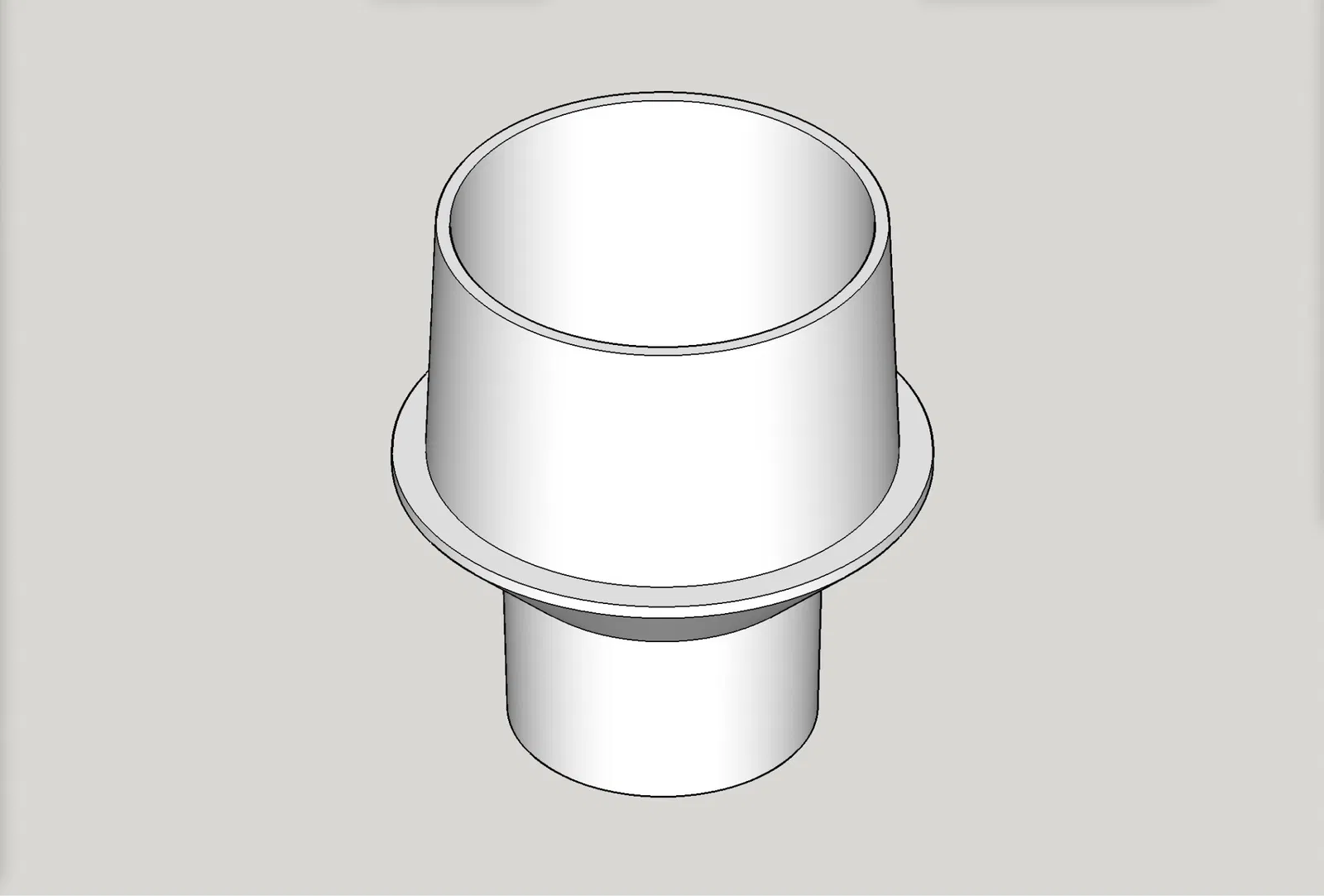

Lưu ý: Cái này được thiết kế để gắn khít BÊN TRONG cửa gió bụi (hoặc chụp hút bụi) có đường kính ngoài 4 inch, như hình bên dưới: … đây chính xác là cách mà POWERTEC 70291 (theo kiểu dáng này) gắn vào bên trong cửa gió bụi (hoặc chụp hút bụi) có đường kính ngoài 4 inch, như thể hiện trên danh sách Amazon của họ: XIN LƯU Ý rằng cái này không được làm để kẹp ống 4 inch vào mặt lớn của nó. Nó quá nhỏ cho việc đó. Bộ Chuyển Đổi Cổng Hút Bụi 4 inch Sang Ống 2.5 inch Hình Nón Kích thước thiết kế về cơ bản là khớp với các sản phẩm mua ngoài thị trường như cái này: POWERTEC 70291 Bộ Chuyển Đổi Cổng Hút Bụi 4” sang Ống 2-1/2” Hình Nón. Nếu sản phẩm đó phù hợp với nhu cầu của bạn và bạn muốn in ra thay vì đặt hàng, chờ đợi, thì thiết kế này sẽ giúp ích. Nếu sản phẩm đó không phục vụ nhu cầu của bạn, thì cái này sẽ cần chỉnh sửa (remix) trước. Vui lòng đo lỗ cổng của bạn và so sánh với các kích thước ở trên, và chắc chắn rằng cái này sẽ phù hợp với nhu cầu của bạn, trước khi in. Lưu ý đến các phần côn ở cả hai đầu. Mục đích dự định của sản phẩm này là kết nối cổng tiêu chuẩn loại 4 inch và ống tiêu chuẩn loại 2.5 inch. Sử dụng cho các mục đích khác, hoặc cho các cổng hoặc ống có kích thước tùy chỉnh, độc quyền, có thể hoạt động hoặc không. Một số cổng được thiết kế để lắp bên ngoài, một số bên trong, một số làm bằng nhựa dày, một số mỏng. Mặc dù các phần côn giúp ích, nhưng không thể có một thiết kế duy nhất phù hợp với mọi thứ được gọi là cổng "4 inch". Đo hai lần, in một lần. :-) Tôi đề xuất in với các cài đặt sau: Loại filament: PLA (tôi đã dùng PLA+)

• Đường kính đầu phun: có thể là 0.4mm hoặc 0.6mm
• Chiều cao lớp: 0.3mm
• Độ dày thành: 0.6mm
• Số lớp tường bao quanh: 3
• Infill: 30% Lưu ý: Chiều cao lớp và độ dày thành được đề xuất là bình thường cho đầu phun 0.6mm, nhưng đầu phun 0.4mm cũng có thể dễ dàng thực hiện, trong đó 0.4mm của bạn mô phỏng 0.6mm. Điều này dẫn đến thời gian in nhanh hơn so với cài đặt thông thường cho 0.4. #### Nhật ký thay đổi: * Ngày 16 tháng 11 năm 2024 — đã thêm tệp STEP và tệp "archive" Fusion 360, cho những ai yêu cầu, vì nó giúp việc điều chỉnh để khớp tốt hơn.
• Ngày 21 tháng 9 năm 2023 — sau rất nhiều lượt tải xuống và "like", tôi đã tải lại thiết kế để loại bỏ sự thù địch từ một người có ý xấu trong phần bình luận. Trời ạ.
• Tháng 2 năm 2023 — tải lên ban đầu. Hũ đựng tiền tip PayPal của tôi: https://paypal.me/design8studio Các bản sửa đổi LowRider 3 CNC khác nhau: Bộ sưu tập LowRider 3 CNC Xem tất cả các mẫu và bản sửa đổi của tôi trên Printables: Các mẫu 3D của Design8Studio Các liên kết sản phẩm Amazon là liên kết liên kết.
