Nắp bảo vệ cảm biến độ ẩm đất điện dung v2.0

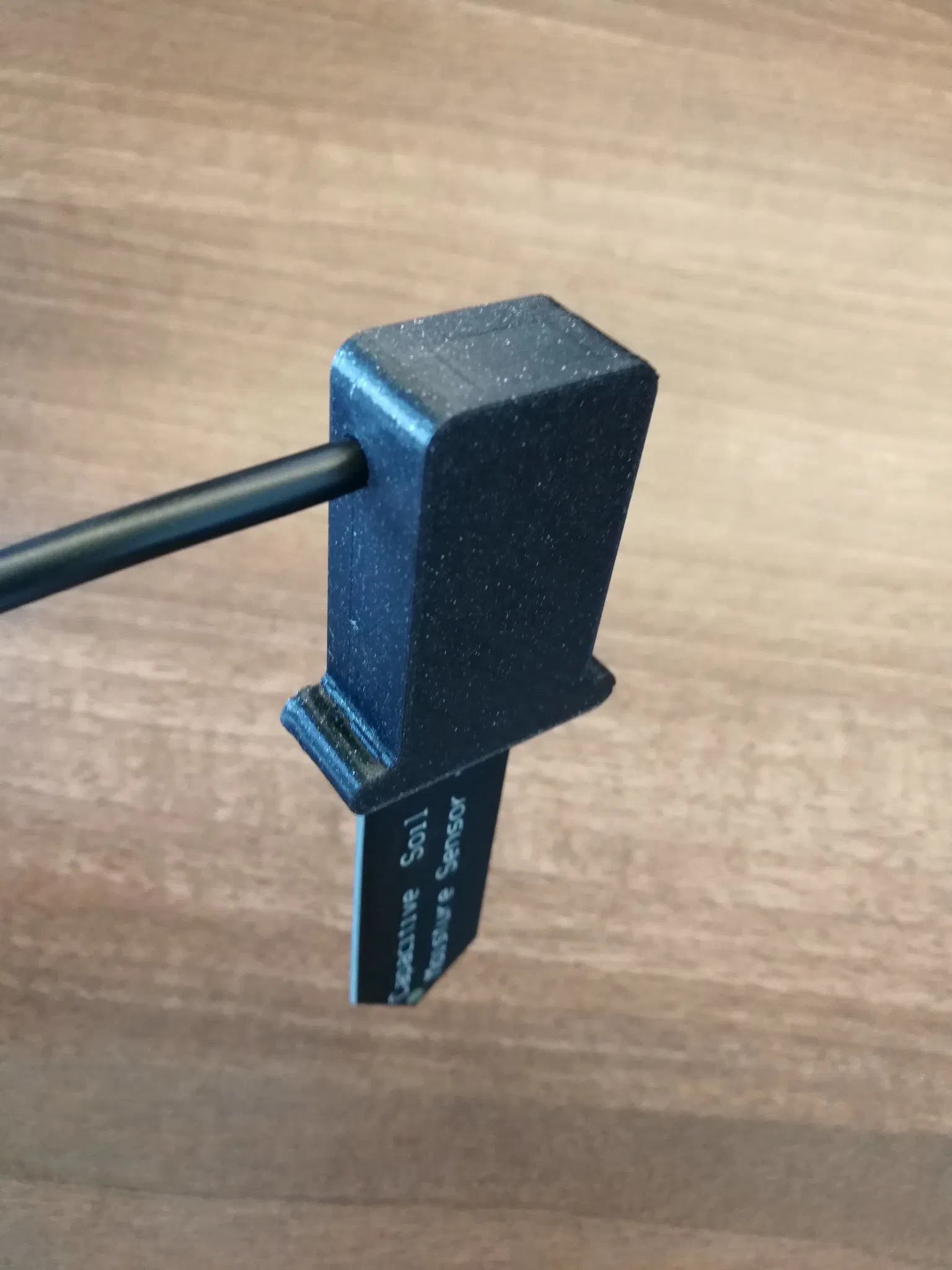

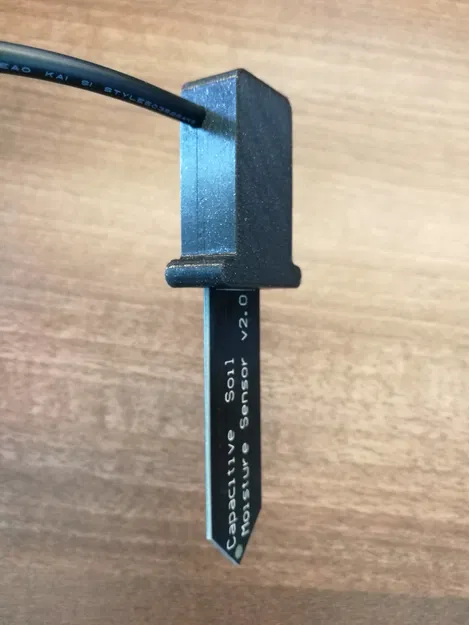

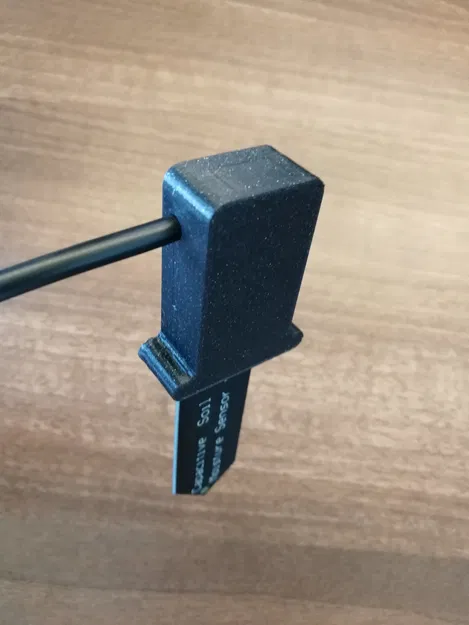

Bọc ngoài cho cảm biến độ ẩm đất tương tự Capacitive v2.0 phổ biến (theo các bình luận, cái này cũng phù hợp với phiên bản 1.2).

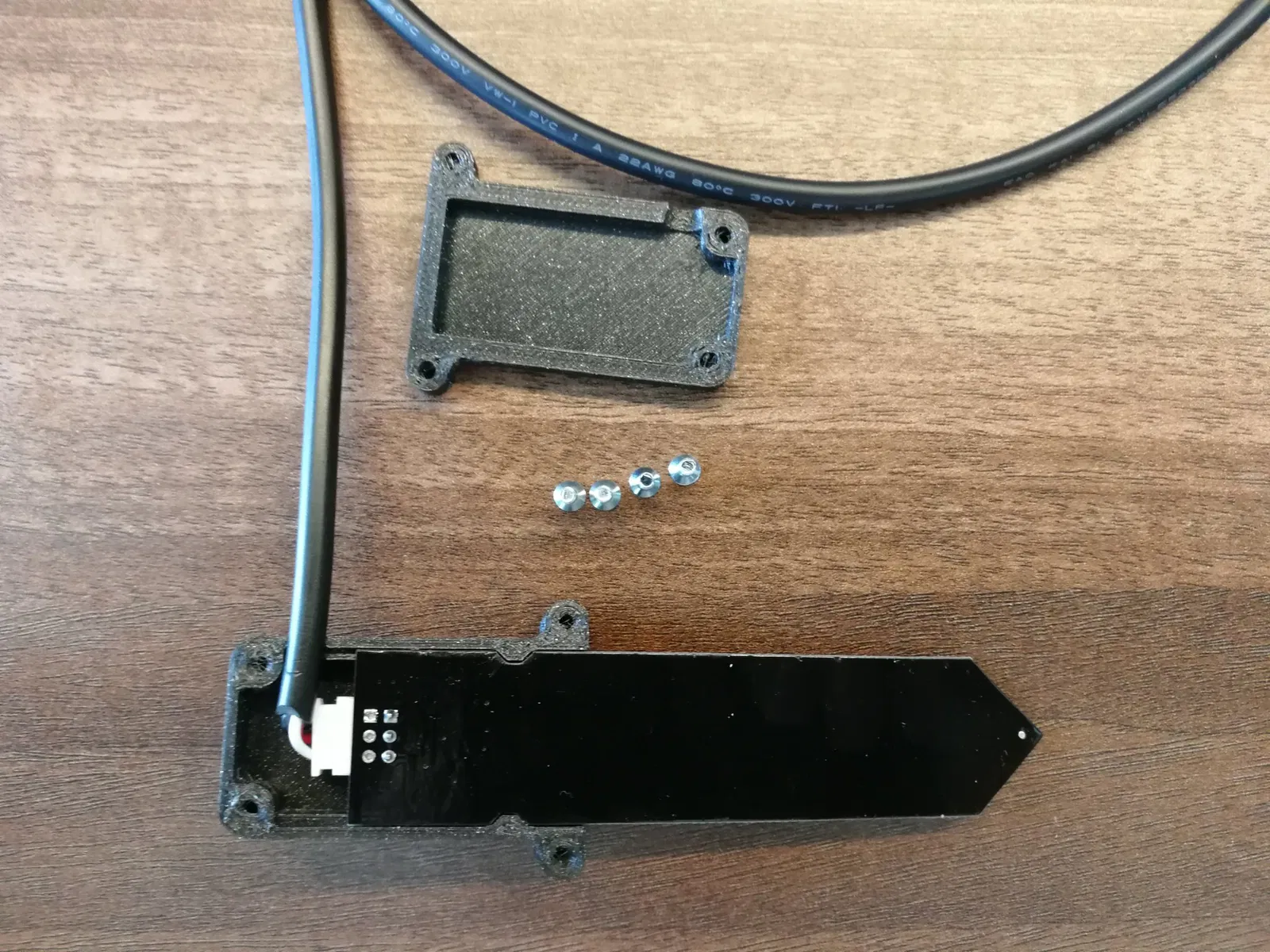

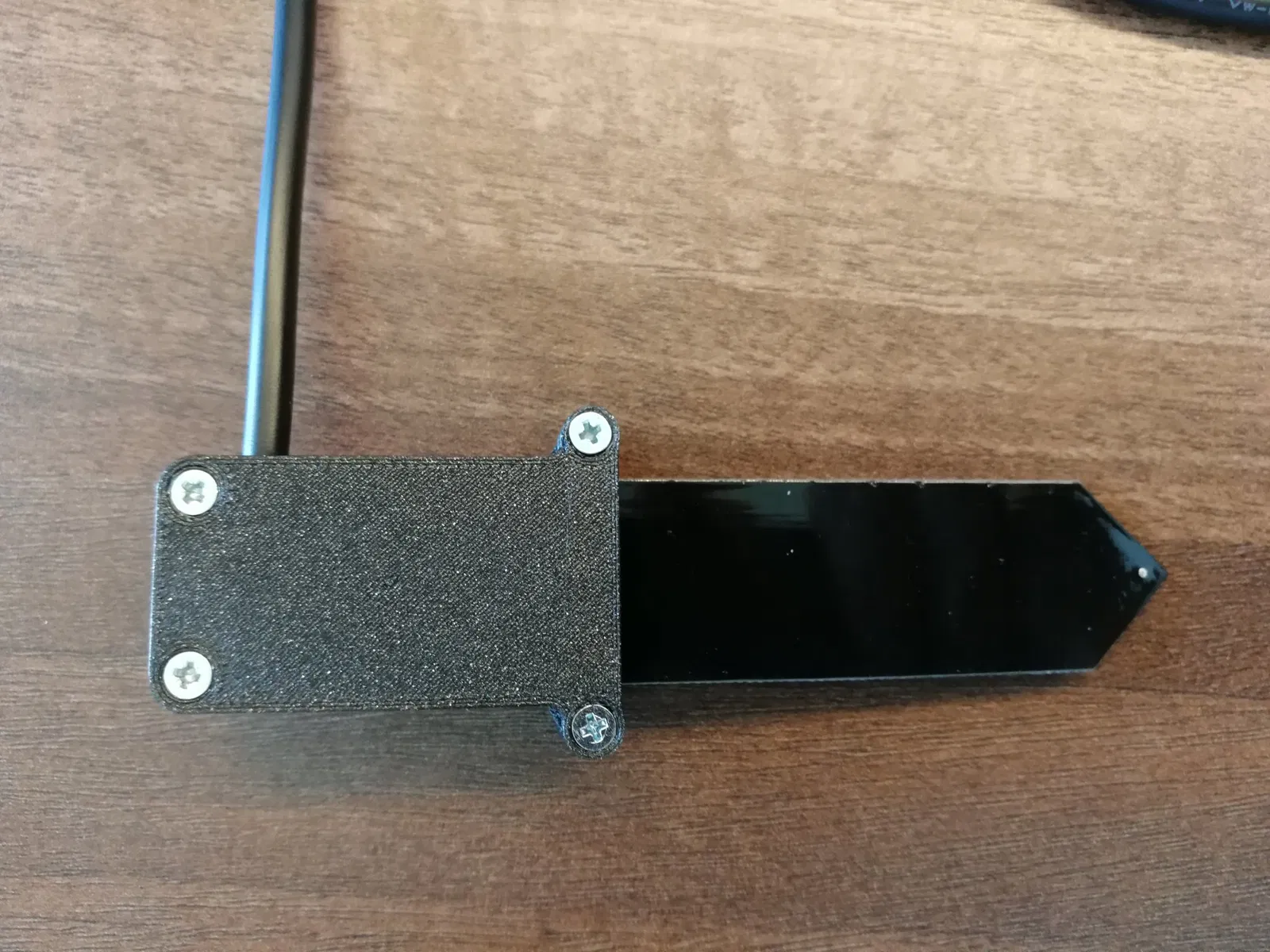

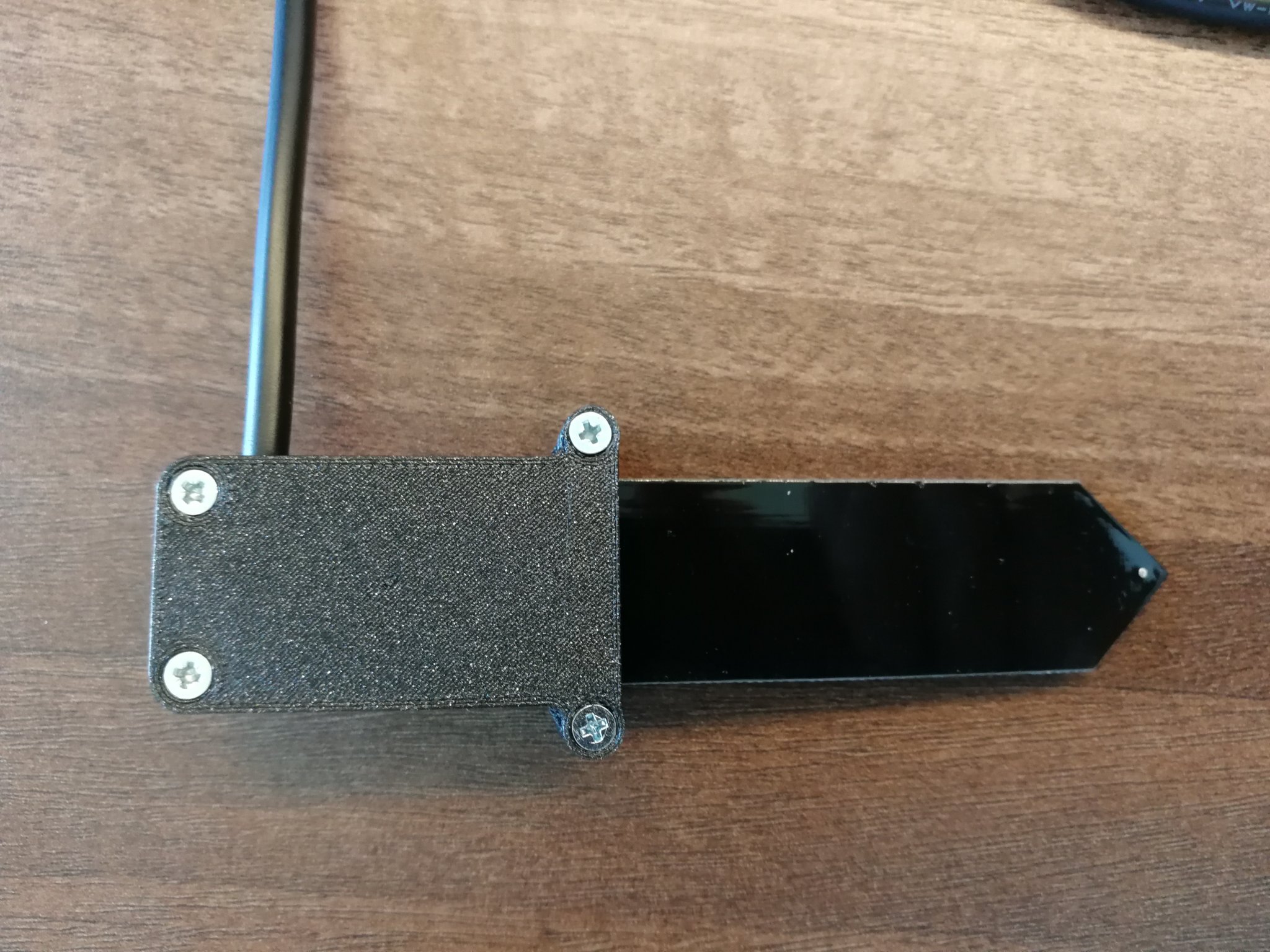

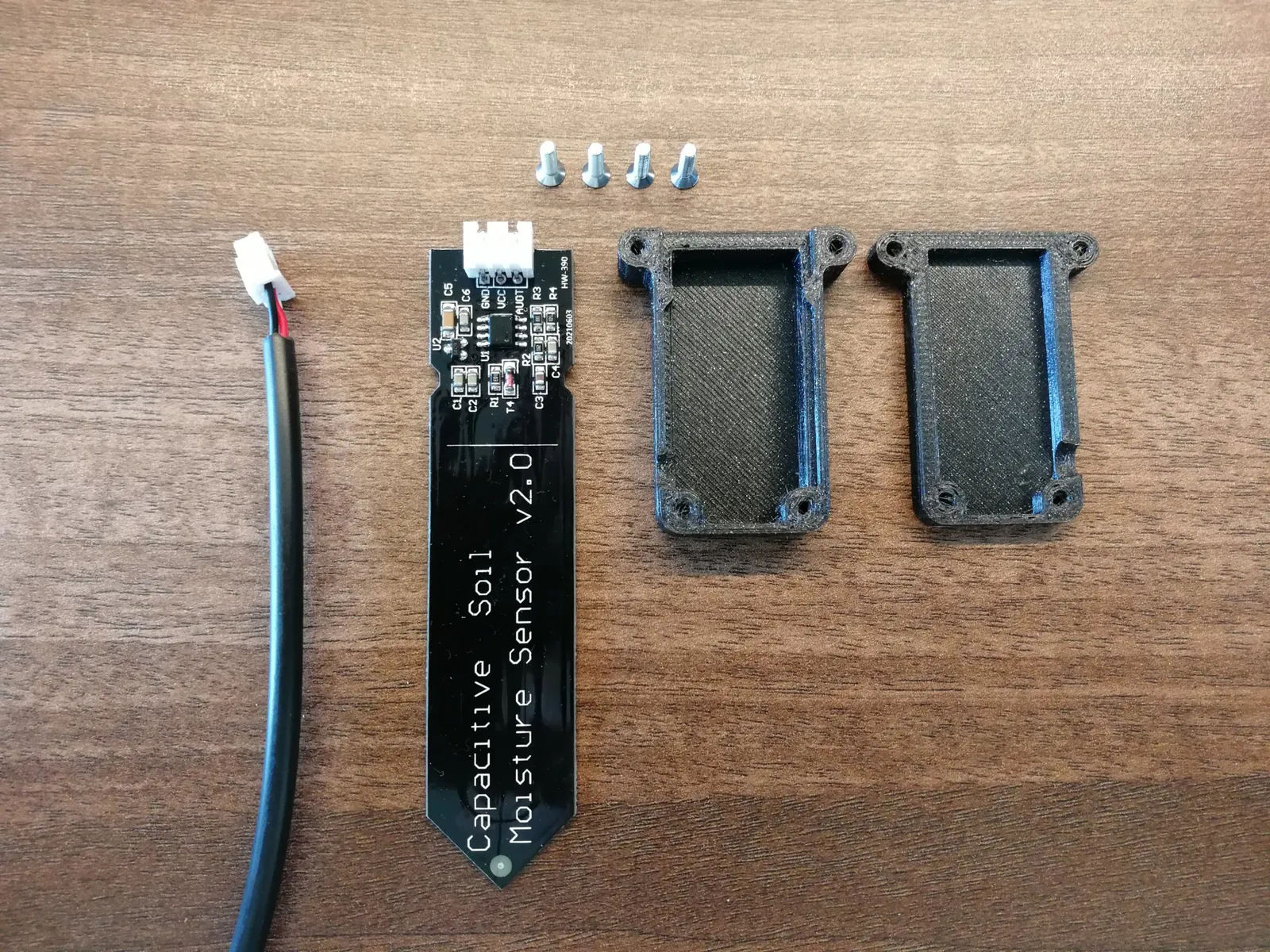

Không cần thay đổi hàn. Tôi chỉ cần bấm một đầu nối cái JST 2.54 mm vào cáp. Đường kính cáp là 4.6 mm (3 lõi, 22AWG), nhưng lỗ trong bọc được thiết kế cố ý nhỏ hơn một chút để tạo ra một sự kín khít tốt. Sử dụng vít M2.5x10 với đầu phẳng để lắp ráp bọc. Không cần đai ốc.

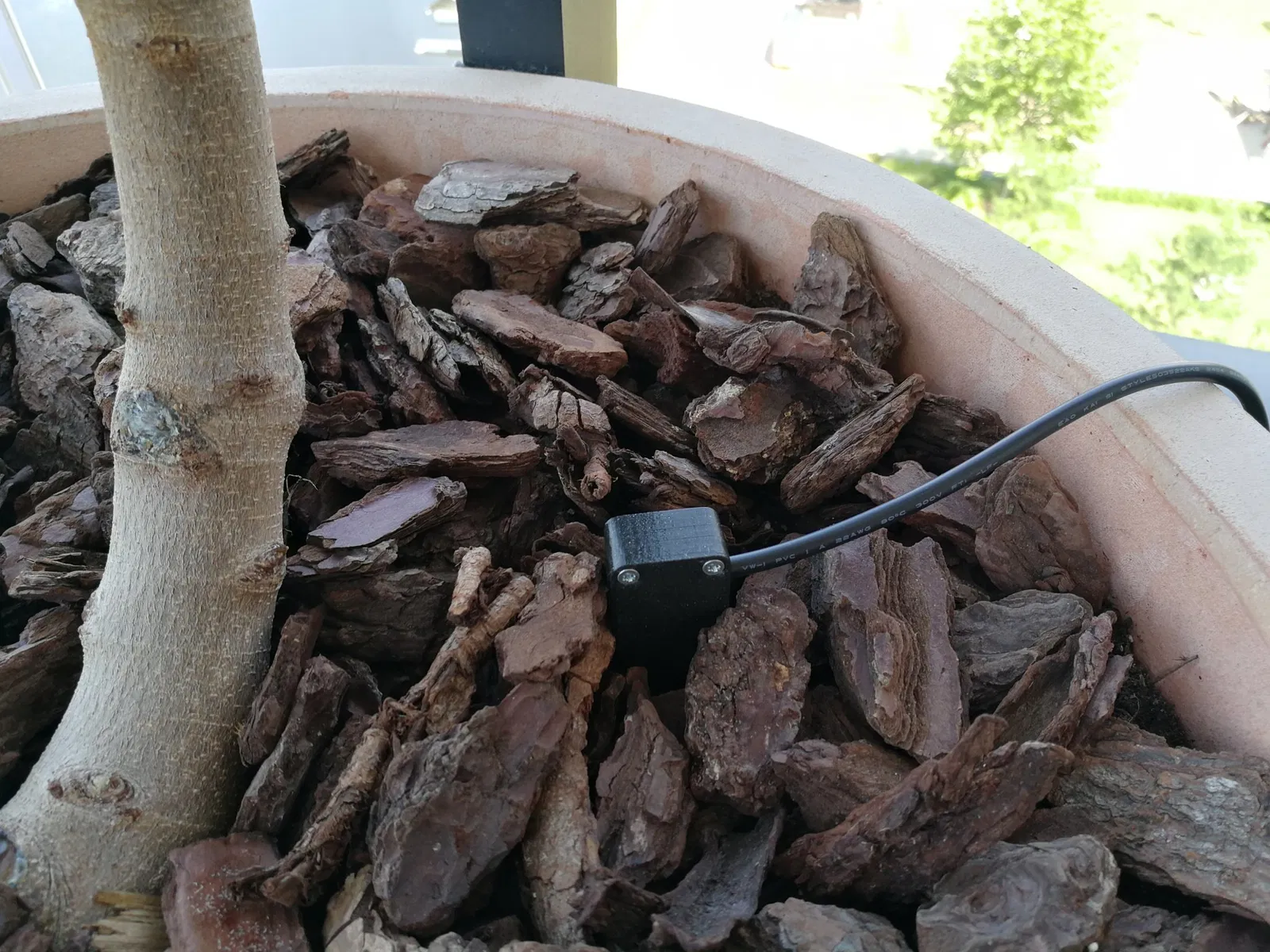

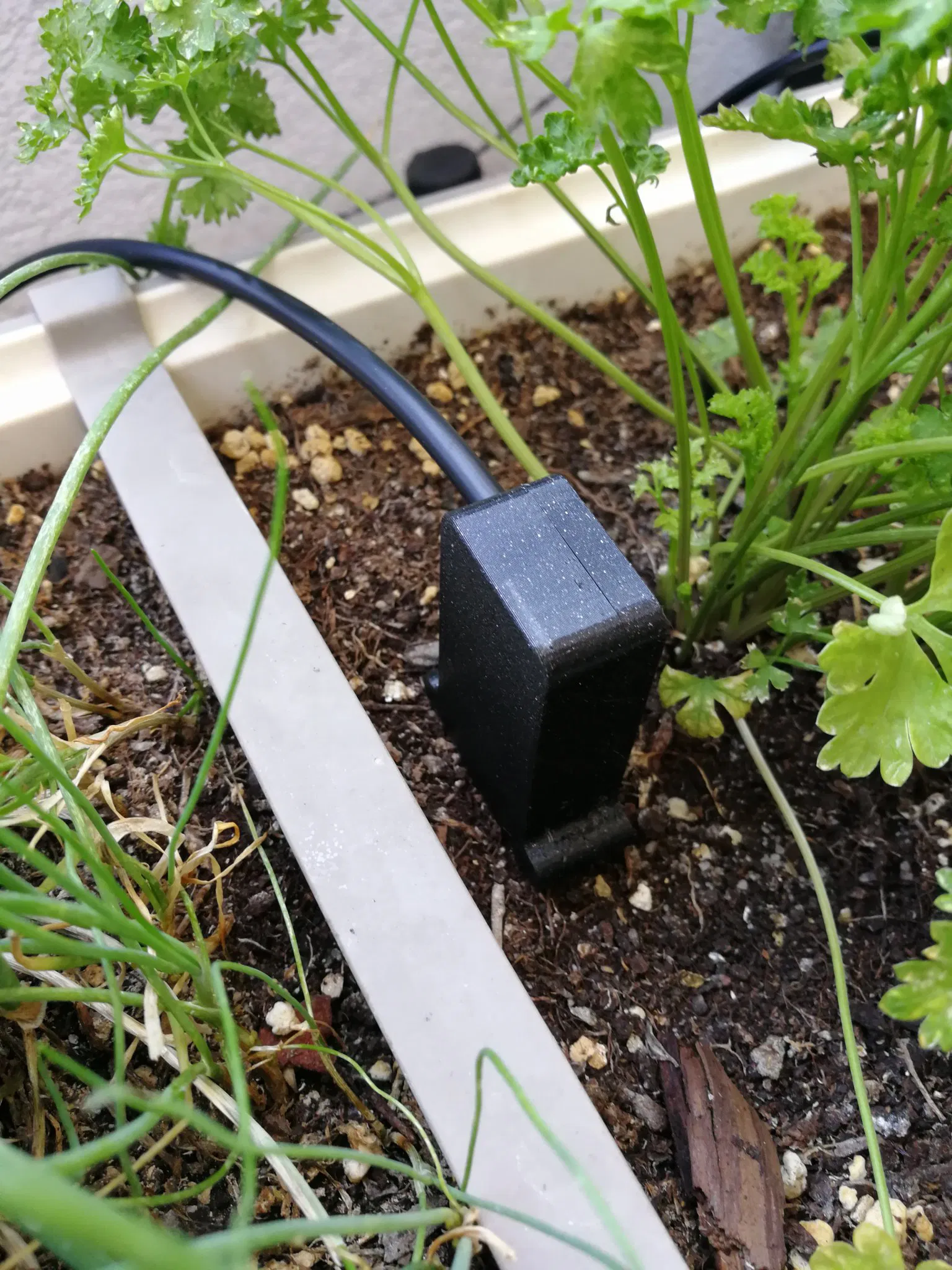

Tôi đã in bọc trên máy Prusa Mini+ của mình với Prusament Galaxy Black PETG - vòi phun 0.4 mm và chiều cao lớp 0.15 mm. Tệp đã cắt chứa cả hộp và nắp và chúng được in theo thứ tự để giảm hiện tượng dây. PETG được khuyến nghị cho việc sử dụng ngoài trời.

Tôi rất khuyên bạn nên phủ cảm biến bằng lớp phủ bảo vệ - tôi đã sử dụng một lớp phủ acrylic cơ bản cho các bảng điện tử và phủ mọi thứ ngoại trừ các chân bên trong đầu nối cái trên cảm biến. Tôi không quá lo lắng về việc nước vào bên trong hộp, lý do chính là để phủ các cạnh của bảng, nếu không nó có thể hấp thụ nước. Nếu bạn lo lắng về việc nước vào bên trong hộp, bạn có thể niêm phong nó bằng một lớp phủ mà bạn chọn.

Tôi sử dụng các cảm biến với ESPHome và Home Assistant.
