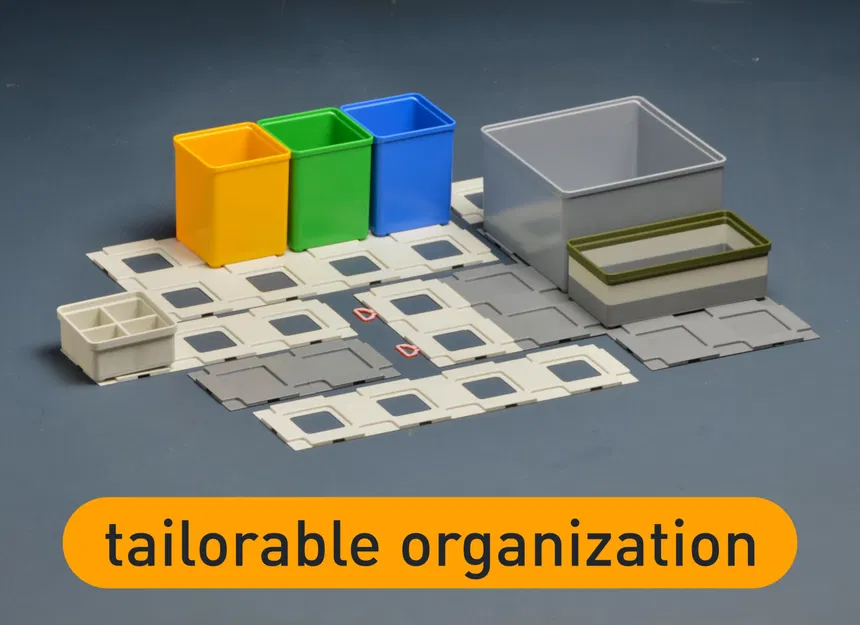

Giá đỡ hộp chèn Sortimo và Auer với kích thước linh hoạt

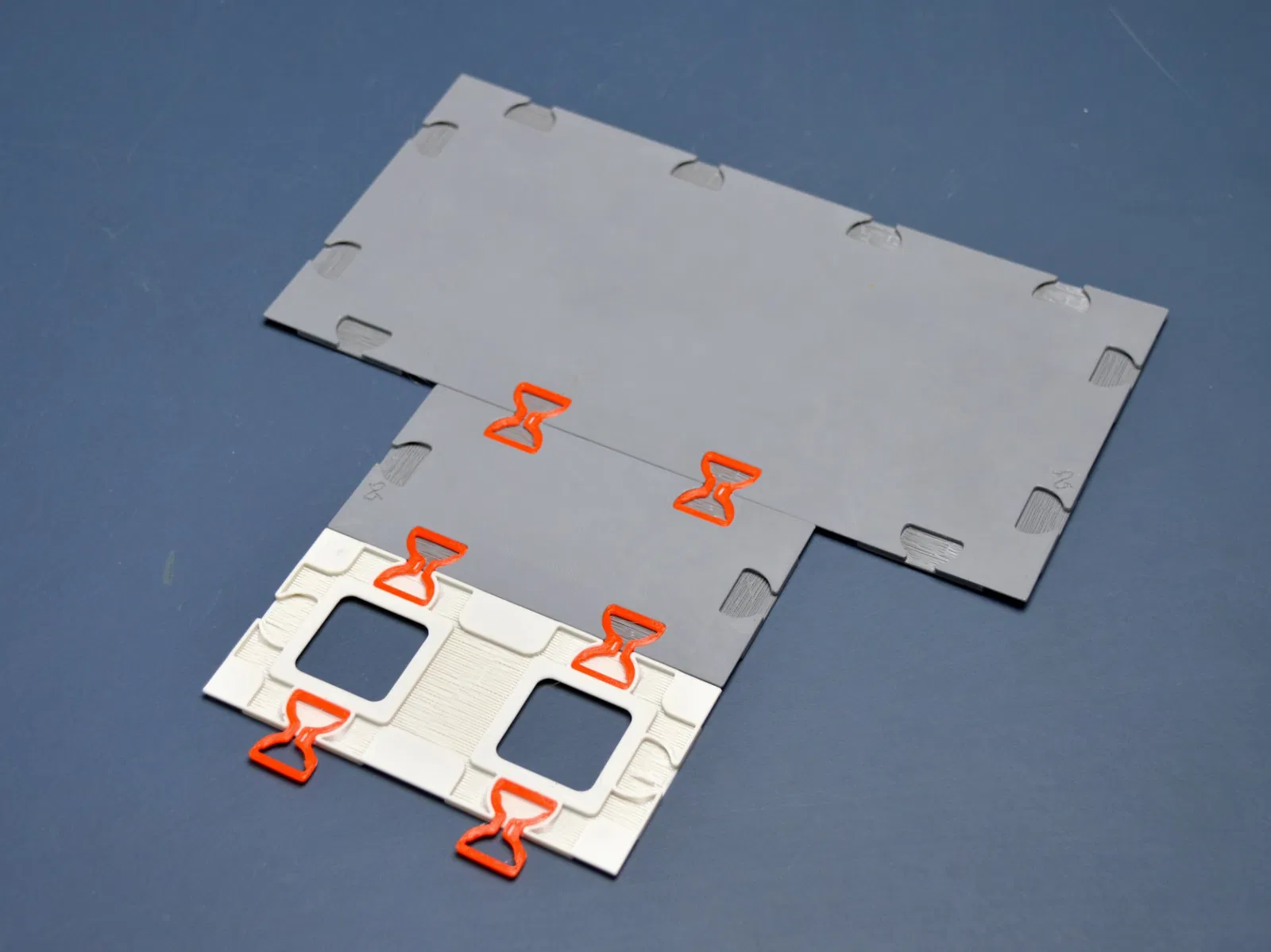

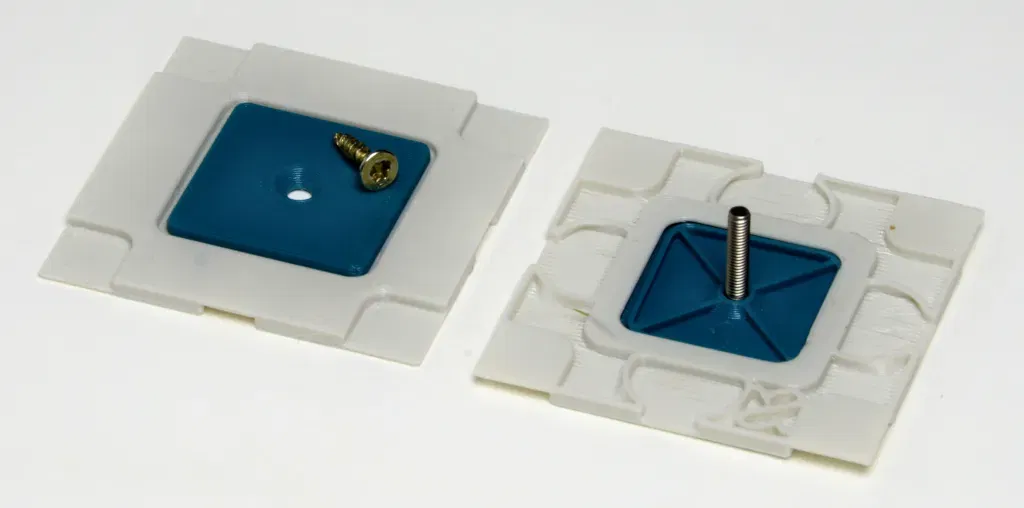

Các baseplates này cung cấp một vị trí cố định cho các hộp chèn của bạn: trong không gian làm việc, tủ, ngăn kéo và nhiều loại trường hợp khác. Hệ thống liên kết cho phép kích thước lớn hơn bất kỳ bàn in nào. Ngoài các thùng chèn có thể lắp vào loại công nghiệp/thương mại được sản xuất bằng phương pháp tiêm nhựa, nó cũng tương thích với lựa chọn Stackable Insertboxes có sẵn tại đây trên F3D.com: Variant Overview Đối với cái sau, bạn sẽ cần chân tùy chọn để giúp chúng tìm vị trí trên baseplate. #### Changelog | 2022-11-19 | v0.14 | phát hành công khai ban đầu | |---|---|---| Xin vui lòng cung cấp phản hồi, để tôi có thể cải thiện thiết kế và chức năng hơn nữa. #### Size Variants | 1x1 52x52mm (~2"x2") | 1x2 52x104mm (~2"x4") | 1x3 52x156mm (~2"x6") | 1x4 52x208mm (~2"x8") | |---|---|---|---| | | 2x2 104x104mm (~4"x4") | 2x3 104x156mm (~4"x6") | 2x4 104x208mm (~4"x~8") | | | | 3x3 156x156mm (~6"x6") | 3x4 208x156mm (~8"x6") | | | | | 4x4 208x208mm (~8"x~8") | #### Functional Design Variants | baseplate | baseplate_solid | |---|---| | | | - tiết kiệm vật liệu - in nhanh hơn - tùy chọn gắn vít | - bề mặt lớn ở dưới - cho phép cố định bằng băng dính hai mặt - kiểu kín - lấp đầy tiết kiệm một số vật liệu | #### Application Examples - kết hợp hình dạng và kích thước theo ý muốn - với Platelink - cố định trên bề mặt bằng băng dính hai mặt ở dưới - biến thể baseplate_solid - cố định trên bề mặt bằng vít (xem Biến thể) - Screw washer - được đặt trong ngăn kéo hoặc hộp sử dụng Plate distancer #### Production Tất cả các tham số đều được cung cấp trong các tệp 3mf; chỉ cần chọn máy in và vật liệu của bạn và bù đắp sự co lại của vật liệu bằng cách mở rộng mô hình. Điều này là quan trọng khi bạn dự định xây dựng các lưới lớn hơn: 0.5% co lại sẽ ảnh hưởng đến sự vừa vặn ở hai Đơn vị. Được thiết kế cho PETG, chiều cao lớp 0.2mm và vòi phun 0.4mm; biến dạng là một vấn đề, đặc biệt là với các tấm nền lớn hơn. Các tham số là giống nhau cho tất cả các bộ phận, ngoại trừ các đơn vị 4x4 không có một lớp bảo vệ để phù hợp với một bề mặt nhiệt 210mm. Vui lòng phản hồi trong phần bình luận về cách bạn thực hiện. |> TL;DR Sử dụng các tệp 3mf đã cung cấp, - đặt mô hình máy in của bạn - đặt vật liệu bạn chọn - đặt bù đắp cho sự co lại của vật liệu (cho các lưới lớn hơn) và bạn đã sẵn sàng để bắt đầu! | |---| #### Lắp ráp Trong trường hợp bạn cần một kích thước khác với kích thước có sẵn, bạn có thể kết hợp tất cả các kích thước với Platelink. Điều này cho phép bạn tạo ra các tấm nền lớn hơn so với bề mặt xây dựng của máy in 3d của bạn, hoặc cho phép bạn sắp xếp các hình dạng một cách riêng lẻ để phù hợp với các hộp hoặc hộp dụng cụ của bạn. Kẹp Platelink vào các khoang ở phía dưới của hai tấm nền liền kề. Nó chỉ hoạt động theo một hướng để gài vào các phần dưới - khe nhỏ phải luôn được nhìn thấy. Nó cũng phục vụ để tháo rời Platelink bằng một chiếc tua vít nhỏ. #### Phụ kiện: Khoảng cách tấm Các khoảng cách có thể được gắn để định vị tấm nền trong một khoang với các bức tường xung quanh: để phù hợp với một trường hợp cá nhân, chúng có thể được rút ngắn bằng cách cắt slicer hoặc cắt bằng công cụ. Đai ốc vít Cung cấp các lỗ vít cho biến thể tấm nền - được thiết kế cho các vít countersunk 3mm. #### Thêm đồ vật | | | | |---|---|---| | Lựa chọn hộp chèn tương ứng để in | Ví dụ ứng dụng: Bộ đế cho hộp công cụ Auer | Bộ cho Bosch/Sortimo L-BOXX 136+ |
