Giá treo hình ảnh kiểu khóa trên tường với khối âm

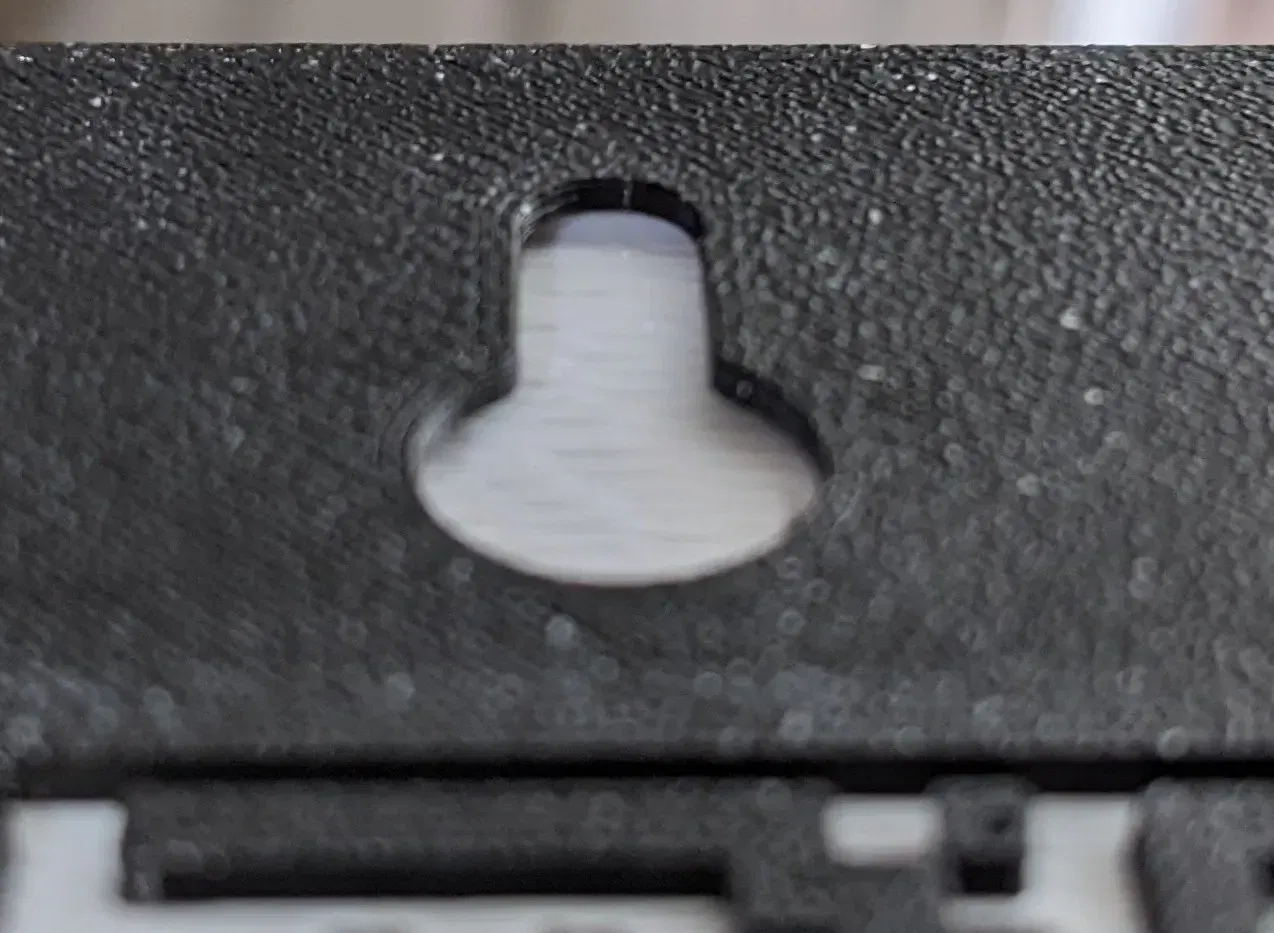

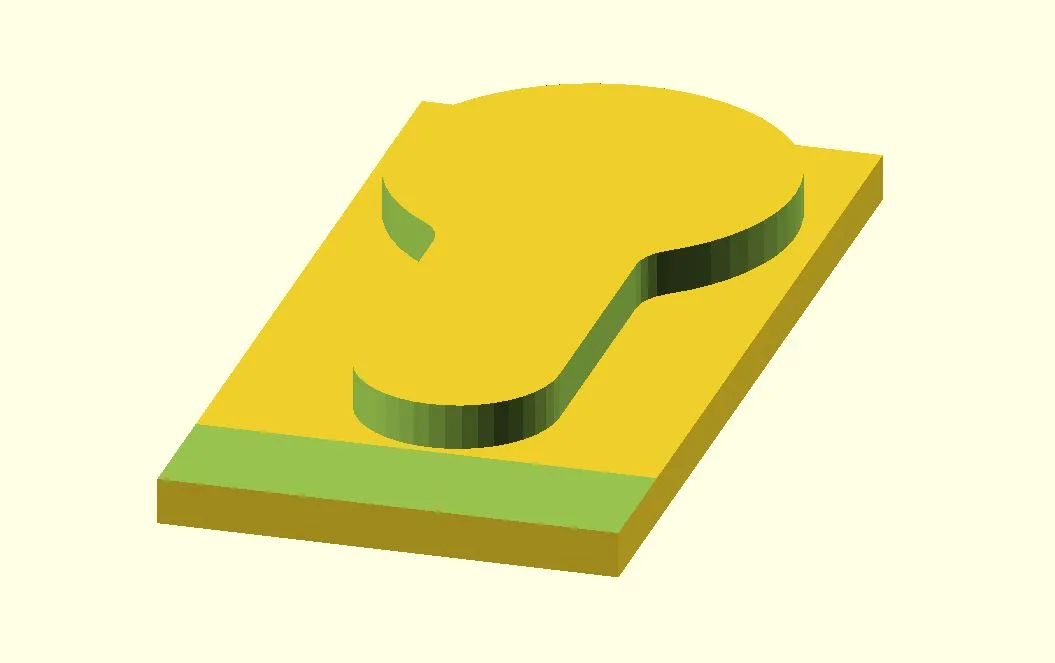

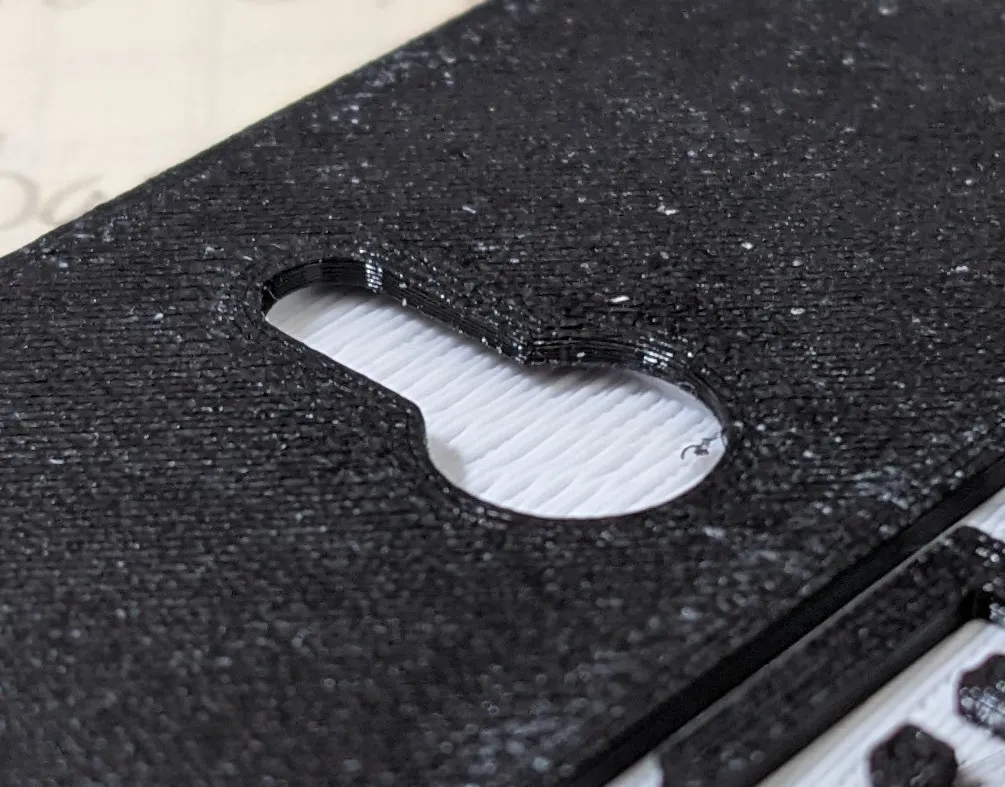

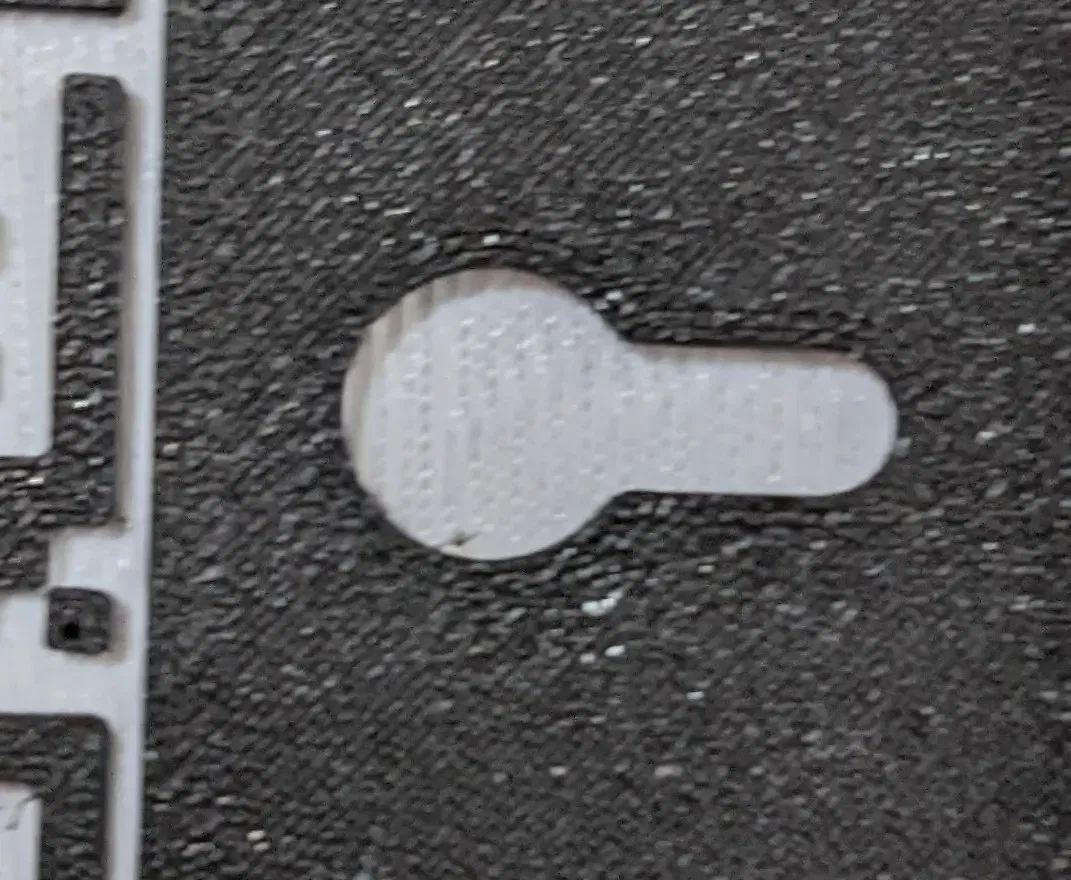

Các nhà thiết kế: hãy sử dụng đối tượng này như một Thể Tích Âm trong eSlicer để thêm một móc treo dạng lỗ khóa vào thiết kế hiện tại của bạn. Lỗ khóa có đường kính 8.8mm ở vòng tròn dưới, 4.4mm ở trên, dày 1mm với một khoảng trống 1mm phía sau cho đầu đinh. Ngoài ra, để sử dụng thể tích âm này trong OpenSCAD:

difference () {> > (đối tượng hiện tại của bạn ở đây);> > import (keyhole-hanger-negative.stl);> > } (Mẹo: kéo một tệp STL, 3MF, OBJ từ Trình quản lý Tệp vào OpenSCAD để tự động tạo một câu lệnh “import” với đường dẫn đầy đủ.) Hoặc, trừ đối tượng này bằng cách boolean trong phần mềm CAD 3D yêu thích của bạn. Lưu ý: lỗ đã trừ sâu 2mm từ bề mặt bên ngoài của hình dạng của bạn. Đối tượng gốc cần dày hơn 2mm để bắt đầu. Cân nhắc trọng lượng của đối tượng được treo và kích thước độ dày Z cho phù hợp. ### Hướng dẫn in Tải xuống. Chèn .STL như một Thể Tích Âm trong eSlicer. Cắt đối tượng của bạn. In. ### Tóm tắt Một trình tạo lỗ khóa để cho phép đối tượng hiện tại của bạn được gắn vào một chiếc đinh trên tường. ### Cách tôi thiết kế điều này Thiết kế một lỗ khóa và mặt, trừ một khối có kích thước của lỗ để lấy thể tích âm. Thiết kế trong OpenSCAD. ### Hành động: #### Tải xuống Hãy đưa mô hình này vào máy in của bạn. #### Tạo Đừng quên bạn có thể kiếm Prusameters (filament miễn phí và các phần thưởng thú vị khác!) bằng cách in các mô hình và đăng một bức ảnh về sản phẩm của bạn ở đây trên F3D. #### Chỉnh sửa Nếu bạn cảm thấy có hứng thú, hãy chỉnh sửa và cải thiện thiết kế và đăng kết quả của bạn. #### Phản hồi Nếu bạn có bất kỳ câu hỏi, gợi ý hoặc vấn đề nào mà bạn muốn thảo luận với tôi, xin vui lòng nhắn tin cho tôi. Tôi luôn sẵn sàng thảo luận về các mô hình của tôi, ý tưởng của bạn, thiết kế 3D và in 3D. #### Khám phá Hãy xem các mô hình khác của tôi ở đây trên F3D.Com.
