Được thiết kế cho ống hình vuông 20mm x 20mm thường được sử dụng cho dầm gantry trục x trên máy in corexy. Một số ống có độ dung sai kích thước tương đối rộng, ví dụ ống titan có thể có kích thước 20mm +/- 0.3 mm - vì vậy có thể từ 19.7 đến 20.3. Các bộ phận in gắn vào ống (ví dụ, ở mỗi đầu) có thể cần được thiết kế để vừa khít. Sử dụng hướng dẫn kích thước in cho phép tính đến những sai số của quá trình in, và lựa chọn biến thể kích thước chính xác của bộ phận.

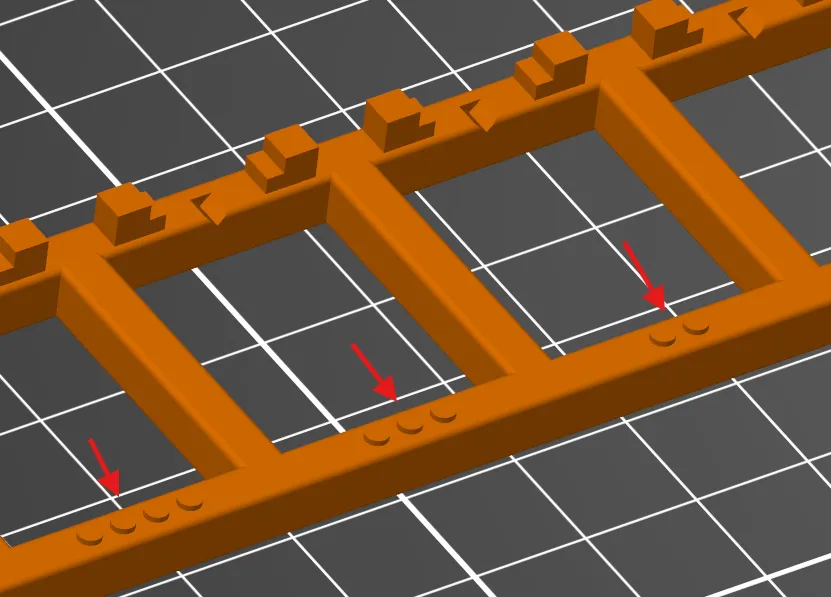

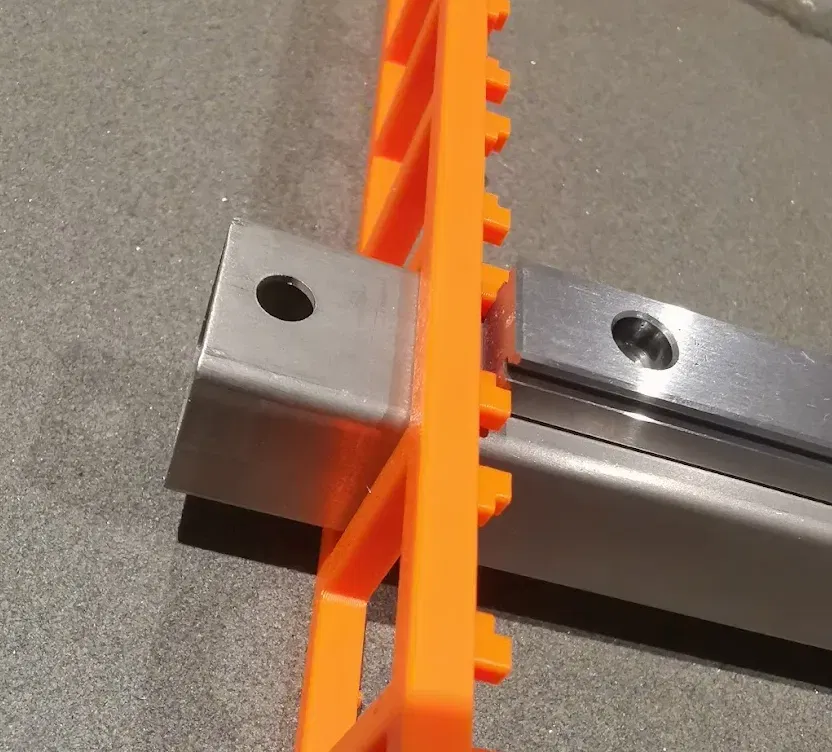

Hướng dẫn có các núm sẽ giữ một ray tuyến tính 9mm hoặc 12mm ở giữa:

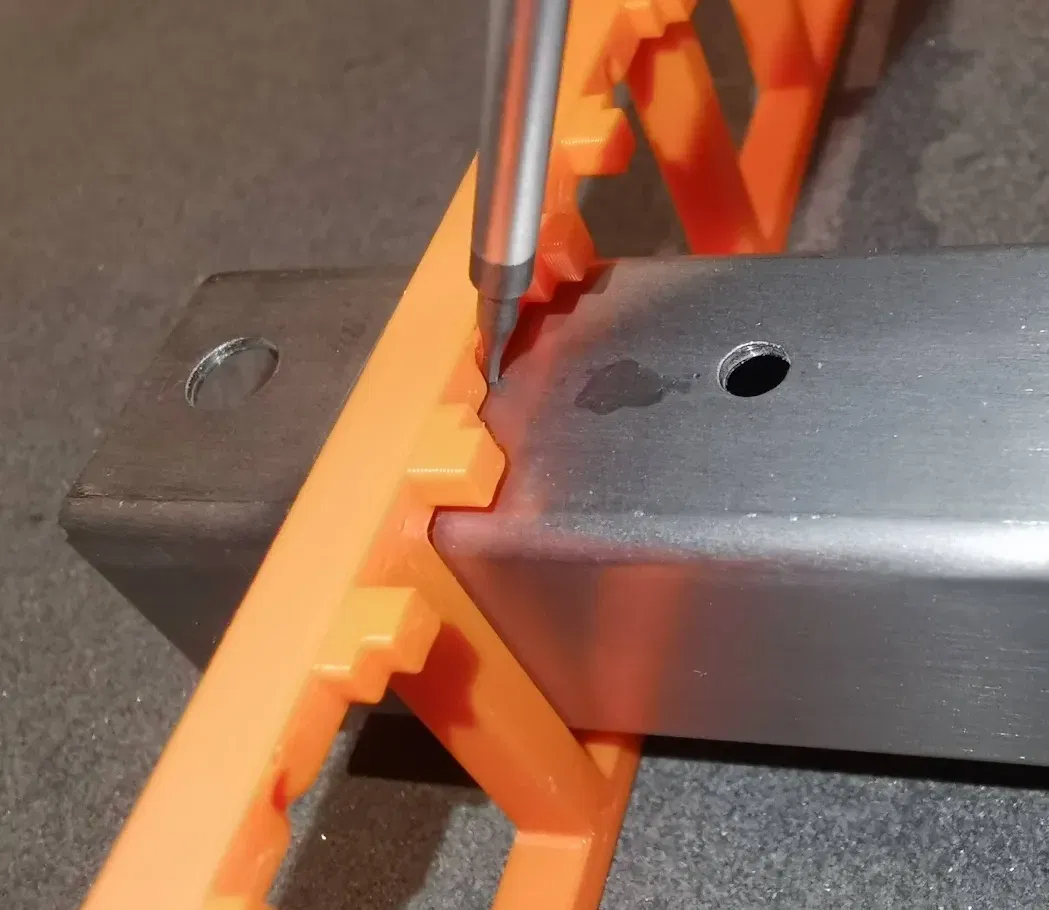

Và có các rãnh đánh dấu đường giữa:

Bạn sẽ cần in hai bản sao của hướng dẫn để giữ một ray ở giữa ở cả hai đầu.

Xem mô hình này để biết tài liệu về việc sử dụng như một hướng dẫn kích thước.

In ấn

Chỉ sử dụng như một công cụ căn chỉnh, bất kỳ hồ sơ chính xác nào cũng đều được. Tôi gợi ý sử dụng PLA, 0.2 lớp, 0.4 vòi phun, 2 hoặc nhiều hơn các đường viền. Vòi phun hoặc lớp lớn hơn có thể ảnh hưởng đến độ chính xác của các núm căn chỉnh ray tuyến tính, làm cho việc lắp ghép hơi chật.

Nếu bạn đang sử dụng điều này như một hướng dẫn kích thước cho một bộ phận in khác, bạn phải sử dụng cùng cài đặt in như bộ phận khác. In hướng dẫn, đo, sau đó chọn biến thể bộ phận có kích thước chính xác và in bằng cùng vật liệu và cài đặt trên cùng một máy in. Trong khi một hướng dẫn kích thước có thể được sử dụng để đo một lô nhỏ ống, độ chính xác của hướng dẫn sẽ giảm do bề mặt in bị làm mịn khi trượt lên và xuống ống. Và các bộ phận có kích thước phải được in dưới cùng điều kiện như hướng dẫn - lý tưởng là không phải sau nhiều tuần. Xem mô hình này để biết tài liệu về việc sử dụng như một hướng dẫn kích thước.
