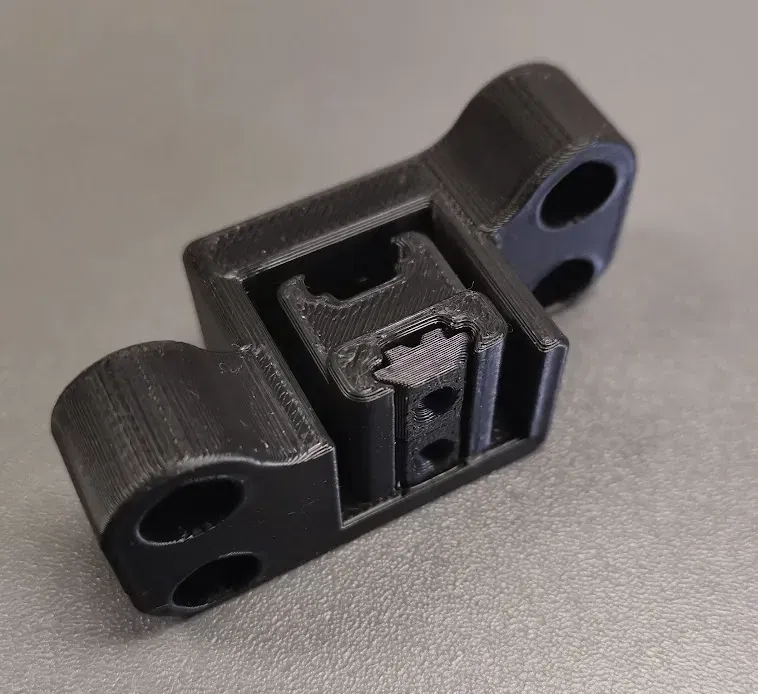

Giá đỡ XY RatRig V-Core 4.0 cho ống Toro Ti

Lưu ý: Bạn cũng cần tải xuống hướng dẫn kích thước.

Ý định thiết kế

• Trên bề mặt dưới của ống, chồng chéo kẹp kim loại trên thiết kế gốc được duy trì mà không thêm một lớp phần in giữa đai ốc và đầu bu lông.
• Các tolerances trên ống titan khá lớn: +/- 0.3mm. Thiết kế để phù hợp với kích thước lớn nhất trong phạm vi tolerances (20.3mm) sẽ để lại một khoảng trống 0.6mm cho kích thước nhỏ nhất trong phạm vi tolerances (19.7mm). Vì vậy, mod này được cung cấp trong nhiều sự kết hợp kích thước (theo bước 0.1mm), và một hướng dẫn kích thước được cung cấp để giúp chọn kích thước phù hợp nhất cho ống của bạn.

In ấn

Theo dõi hướng dẫn in ấn của RatRig tại đây. Đây là một phần chính xác. In nó trên một máy đã được hiệu chỉnh tốt với một hồ sơ phù hợp. Điều chỉnh cho sự co ngót của vật liệu trong slicer của bạn - các phần không được đặt trước kích thước.

In hướng dẫn kích thước trước. Lỗ trung tâm trong hướng dẫn là 20.0mm. Mỗi chấm nổi cho biết 0.1mm trên 20.0mm (vì vậy 3 chấm nổi là 20.3mm). Mỗi chấm lõm cho biết 0.1mm dưới 20.0mm (vì vậy 3 chấm lõm là 19.7mm).

Đối với mỗi đầu của ống của bạn, tìm chiều rộng bằng cách chèn đầu ống vào hướng dẫn kích thước, thử các lỗ theo lượt. Bạn đang tìm một sự vừa vặn chặt chẽ nhưng không bị ép. Lặp lại cho chiều cao. Sau đó chọn sự kết hợp chiều rộng và chiều cao phù hợp cho mỗi đầu của ống. Xem Các biến thể tùy chọn bên dưới để biết chi tiết về tên tệp STL.

Ống của bạn nên vừa vặn trong một trong bảy lỗ ở giữa (không có, 1, 2 hoặc 3 chấm). Nếu vừa vặn tốt nhất nằm trong một trong các lỗ 4 chấm, ống của bạn có thể không đạt tiêu chuẩn, hoặc bạn có thể gặp vấn đề với sự co rút vật liệu hoặc việc điều chỉnh sự co rút. Nếu ống của bạn tốt (giữa 19.7mm và 20.3mm) thì rất có thể đây là vấn đề về sự co rút hoặc điều chỉnh sự co rút mà bạn nên khắc phục vì nó có thể gây ra vấn đề về độ vừa vặn với các bộ phận khác của trục x.

Để lắp, hãy chèn các t-nuts tiêu chuẩn vào các kênh trong phần xy_spacer. Lưu ý rằng chúng được chèn "ngược" có chủ ý để phù hợp với thiết kế.

Sau đó chèn ống và lắp ráp theo hướng dẫn xây dựng của RatRig. Tránh lật phần này trong quá trình lắp ráp vì các t-nuts có thể trượt ra ngoài.

NB: “chiều rộng” có nghĩa là kích thước của ống theo trục y (trước/sau) khi lắp đặt, “chiều cao” có nghĩa là kích thước của ống theo trục z (lên/xuống) khi lắp đặt.

Các Biến Thể Tùy Chọn

Các thiết kế tiêu chuẩn có tên tệp như:

vc4_xy_spacer_v2_for_ToroTiTube_19.6w_19.6h_by_tg73_r1.stl

Các biến thể tùy chọn thêm một số chữ cái bổ sung sau ToroTiTube, ví dụ:

vc4_xy_spacer_v2_for_ToroTiTube_ep_19.6w_19.6h_by_tg73_r1.stl                                ^^^^

Biến Thể Chiều Dài Thêm

STLs có _xl_ ("chiều dài thêm") trong tên có bề mặt được chỉ định ở trên di chuyển xuống 0.5mm (theo hướng in như đã chỉ ra). Điều này giúp phù hợp với các ống quá dài cho chiều rộng có sẵn giữa các xe y khi lắp ráp. Một vài người dùng đã yêu cầu điều này, nhưng thường thì nó không cần thiết.

Biến Thể In Dễ

STLs có _ep_ ("in dễ") trong tên có các góc được chỉ định ở trên được vuông góc. Việc in các góc tròn trong mô hình RatRig gốc có thể khó khăn. Một số người dùng đã yêu cầu biến thể này để dễ in hơn.

STLs có _ep_xl_ trong tên có cả tính năng chiều dài thêm và in dễ.
