Sàng lọc dạng tham số 5mm thiết kế bằng OpenSCAD

Tôi được yêu cầu tạo một cái sàng kích thước lỗ 5mm cho mục đích thủ công và đoạn mã này là kết quả.

Đoạn mã này là tham số, vì vậy kích thước của các cái sàng cũng như kích thước lỗ có thể được điều chỉnh.

Dưới đây là một ví dụ cho cái sàng 5mm. Nếu tham số lỗ được đặt thành 0, điều này sẽ tạo ra một khay không có lỗ.

xsize=110;
ysize=110;
side_wall = 0.4*6;//0.4mm nozzle * 6
tray( x=xsize, y=ysize, height=35, corner = 10,//tray corner diameter hole=5,//grid hole size 0= no holes wall=side_wall,//wall thickness holefn=36,//number of segments for the hole 6= hexagon. 36= good circle approximation stack=true,//do you want a stackable tray stagger=true,//do you want the holes inline or staggered hole_gap = side_wall/2//gap between holes );

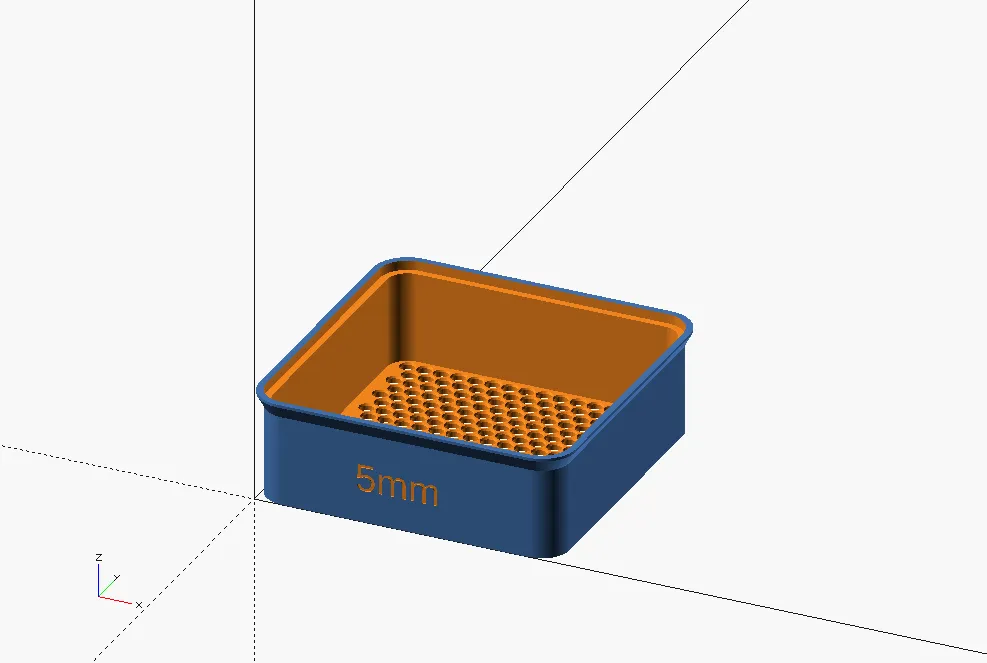

Tôi đã sử dụng phiên bản thử nghiệm hiện tại của OpenSCAD để tạo ra các mô hình. Việc tạo STL dường như nhanh hơn nhiều, mặc dù hơi không ổn định.

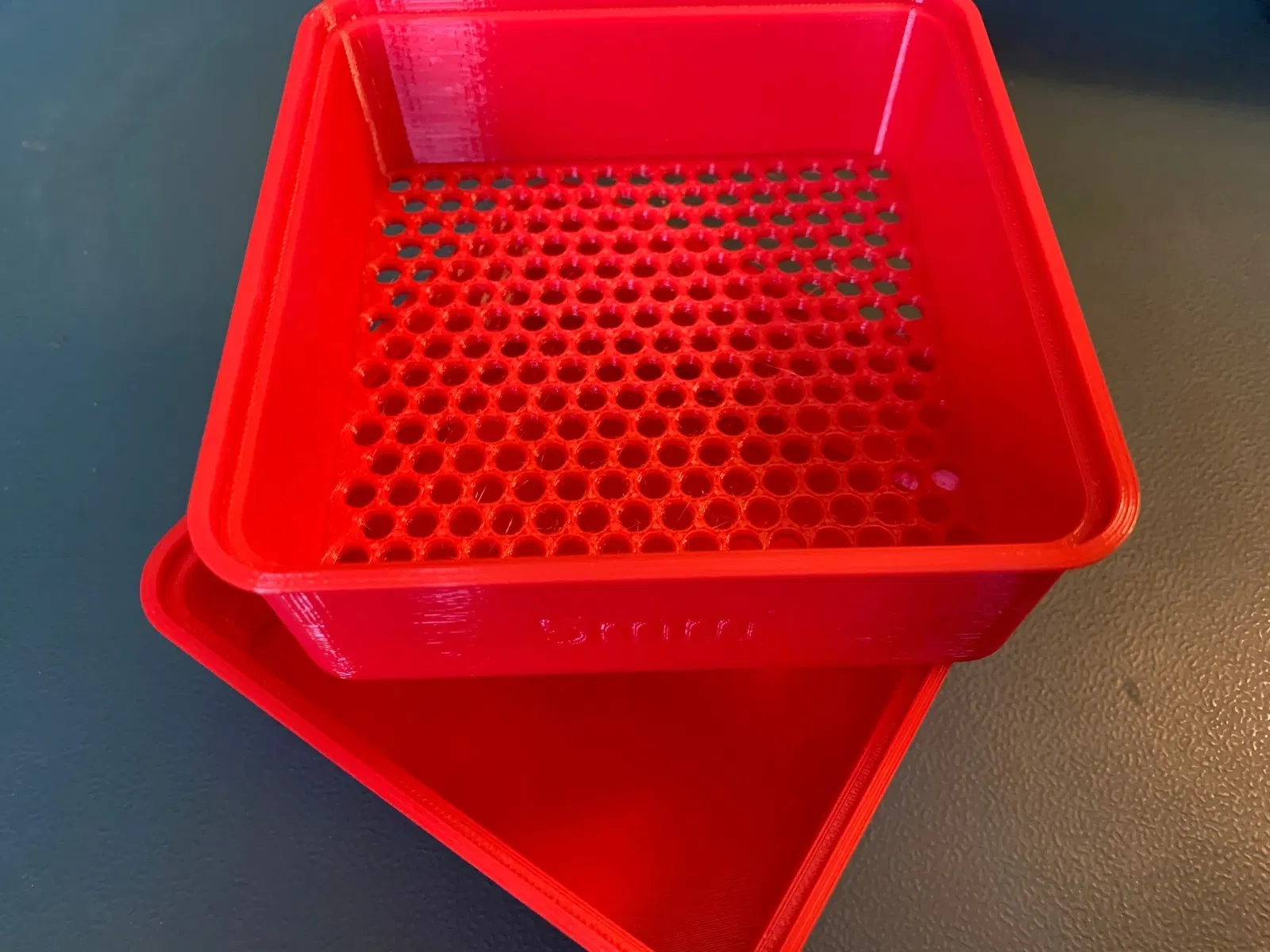

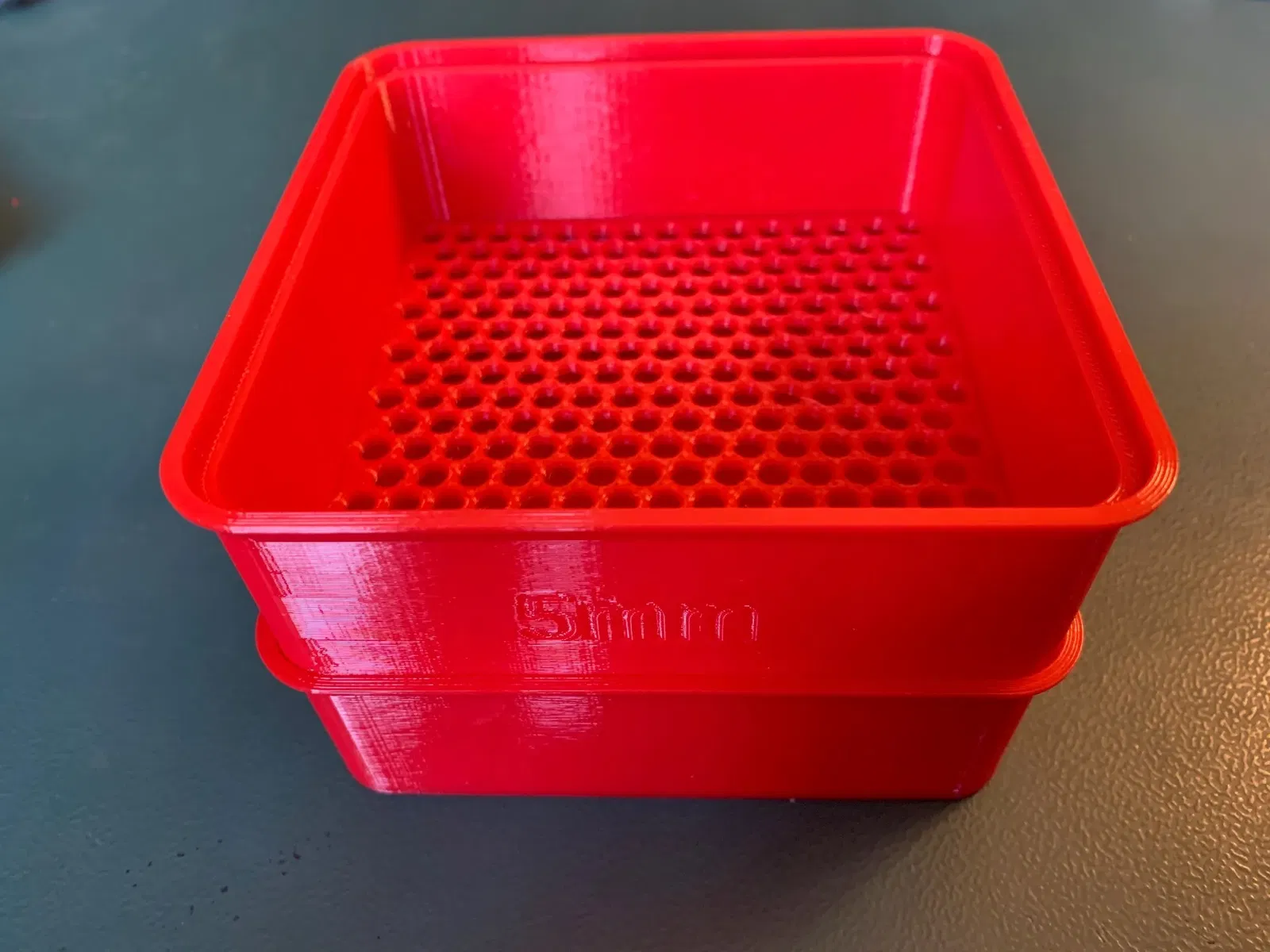

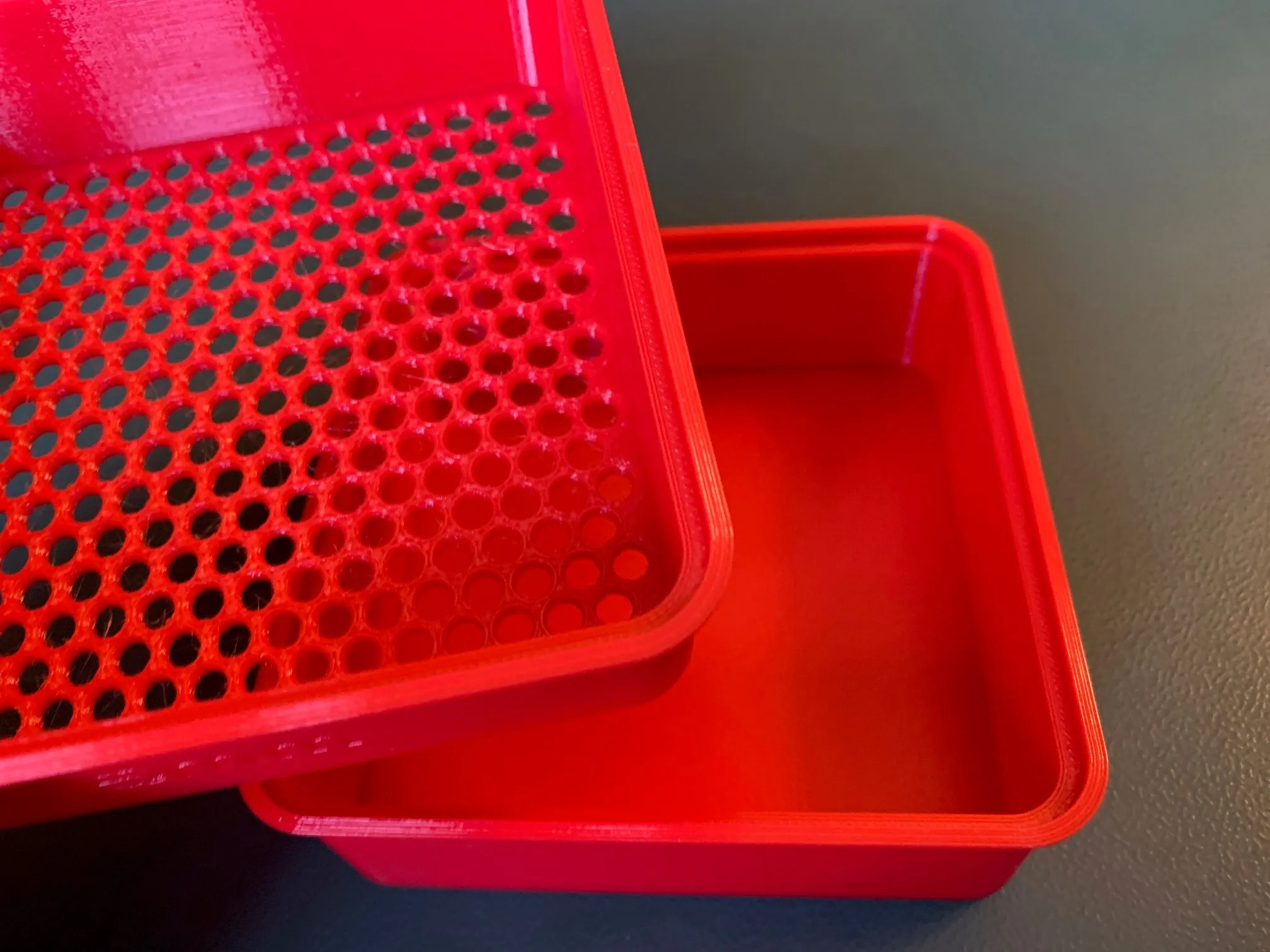

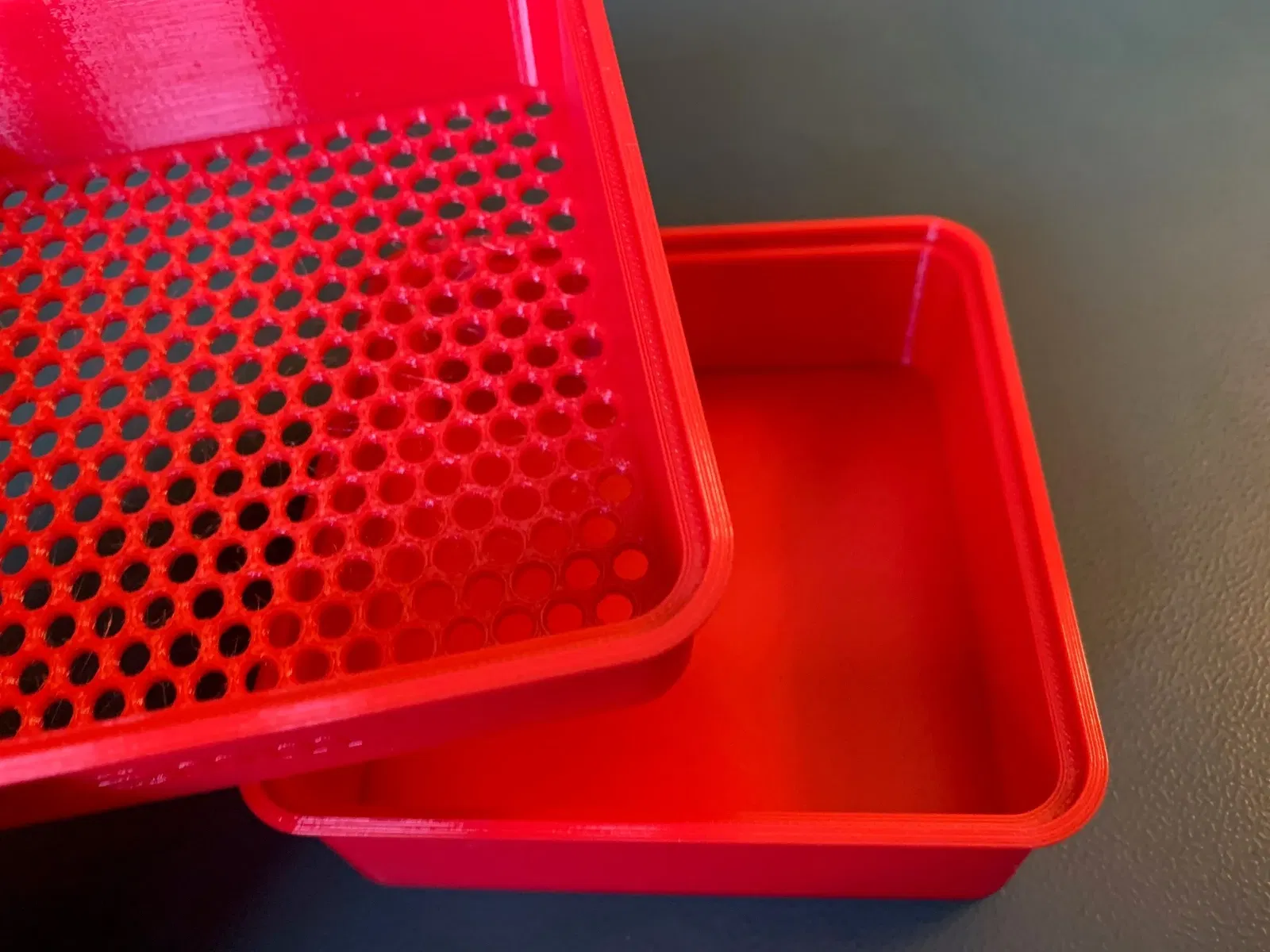

Tôi đã in các cái sàng của mình bằng PETG với chiều cao lớp 0.3 và không có giá đỡ. Tôi đã bao gồm các tệp STL cho kích thước lỗ 5, 10 và 15mm cũng như một khay cơ sở không có lỗ. Các cái sàng có thể chồng lên nhau và sẽ in một số cái với kích thước lỗ khác nhau. Nếu bạn muốn kích thước khác, đoạn mã có thể tạo ra chúng.

Hy vọng ai đó có thể sử dụng điều này.

Cảm ơn Squidgyplastic

Sửa đổi

2 tháng 3 năm 2024 : đã sửa vấn đề yspacing khi stagger = false
