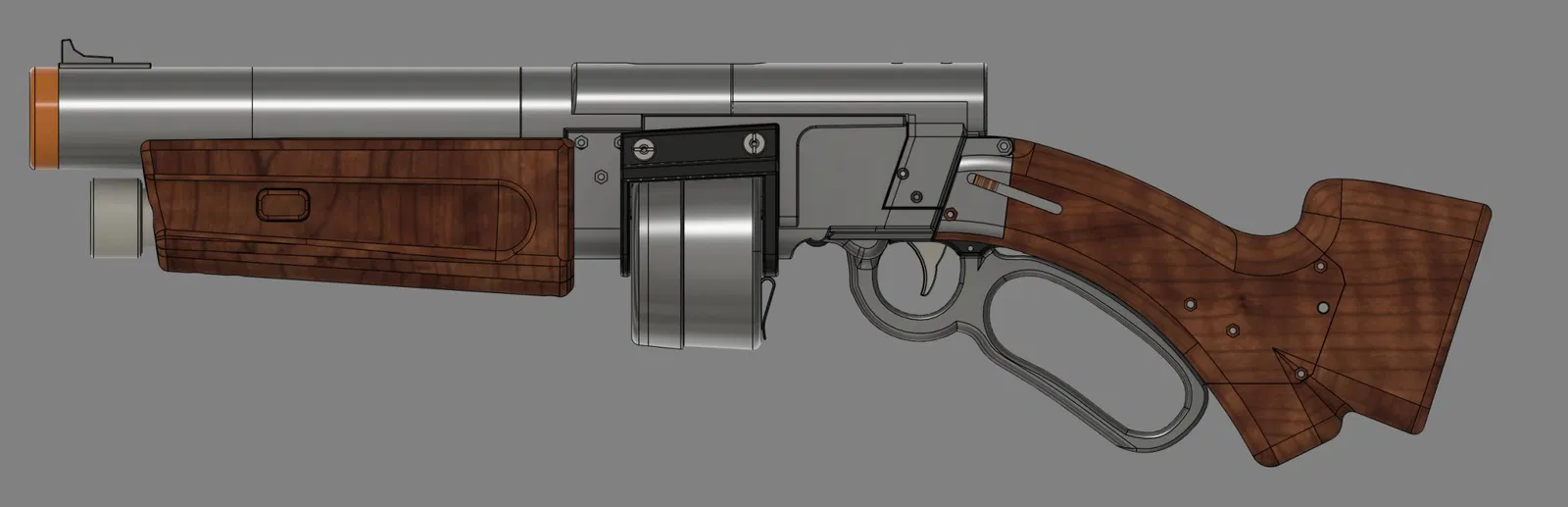

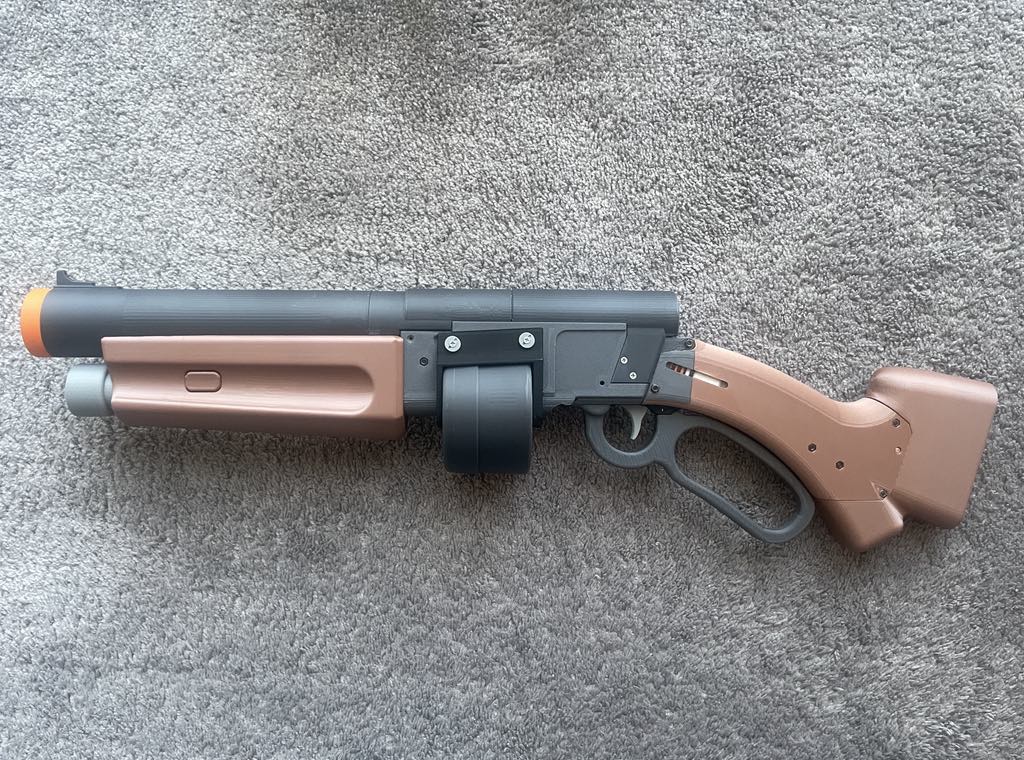

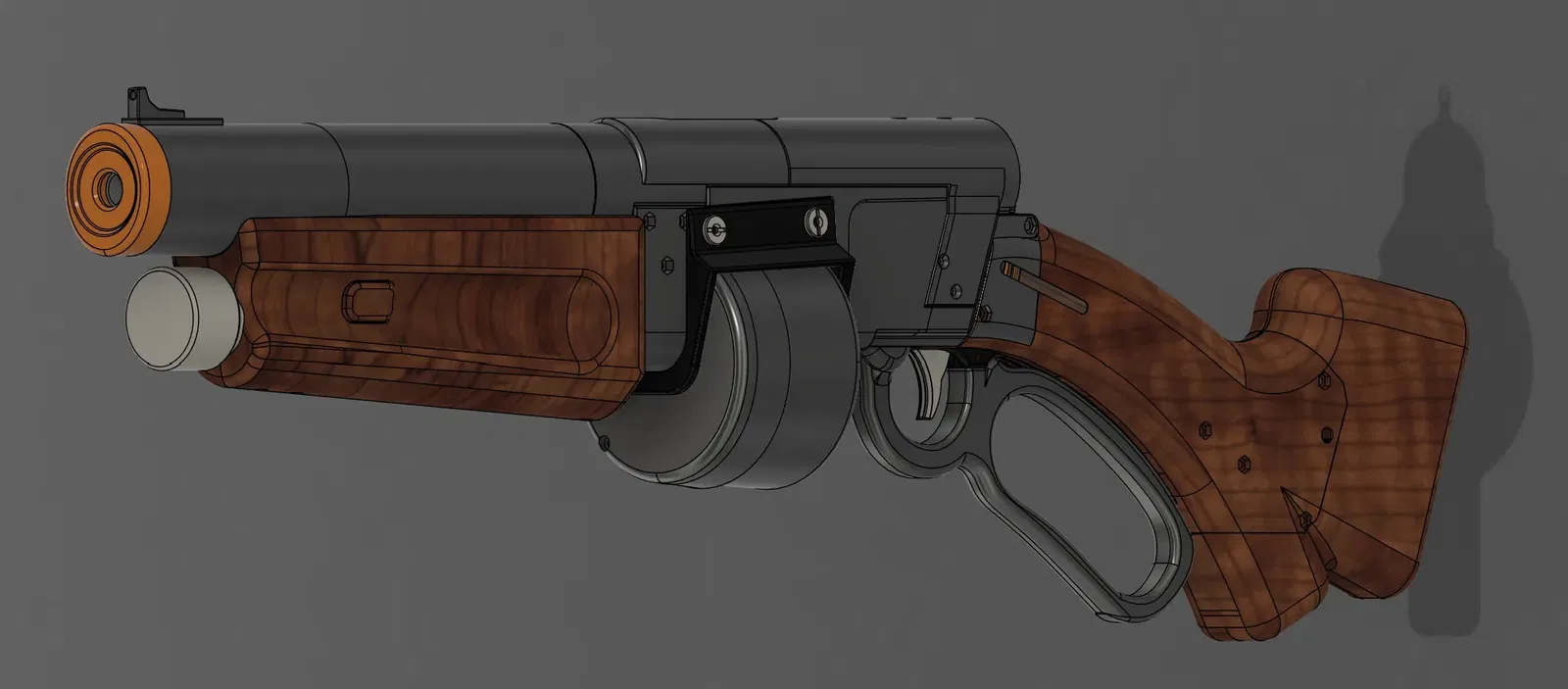

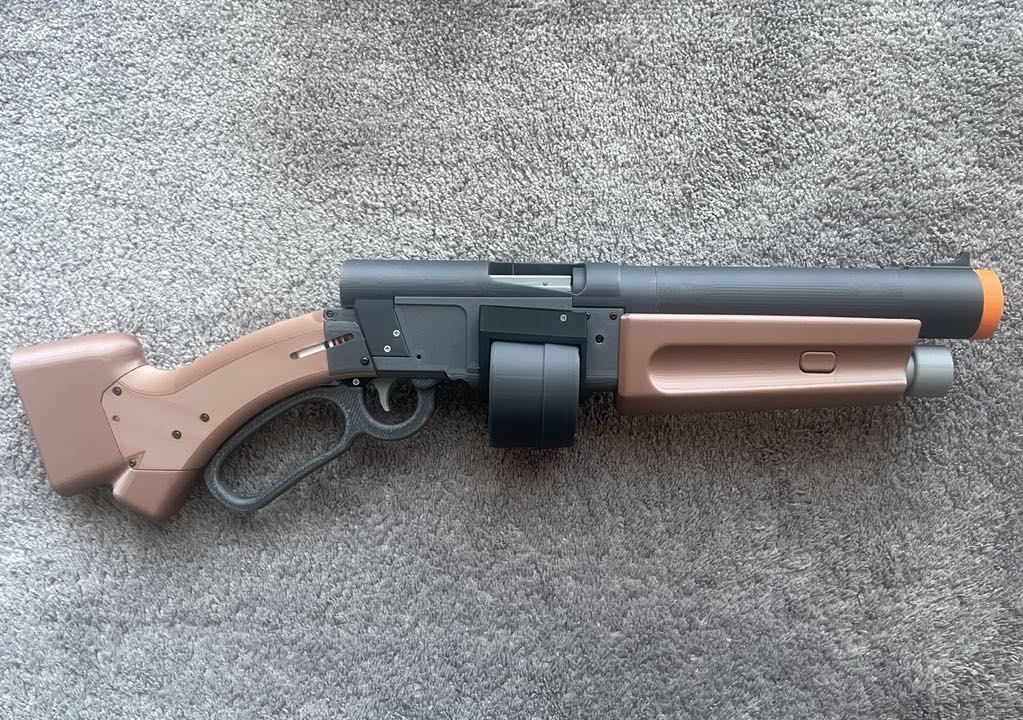

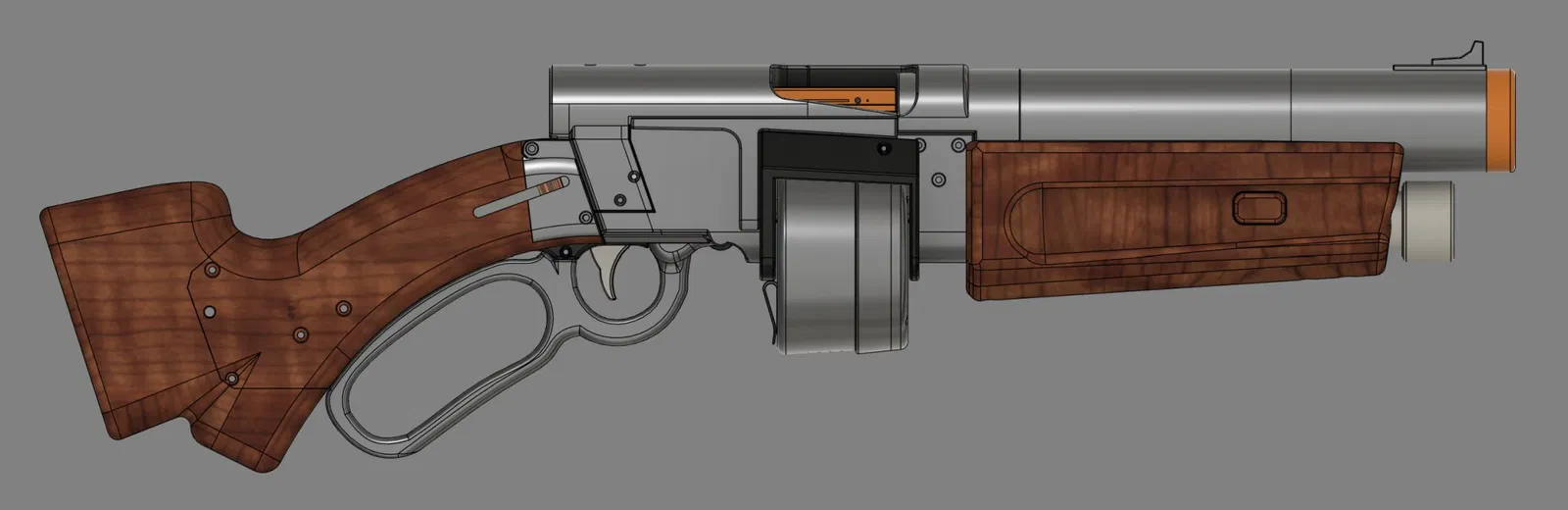

Súng Nerf Baby Face's Blaster từ Team Fortress 2

Kiểm tra cập nhật ở dưới cùng

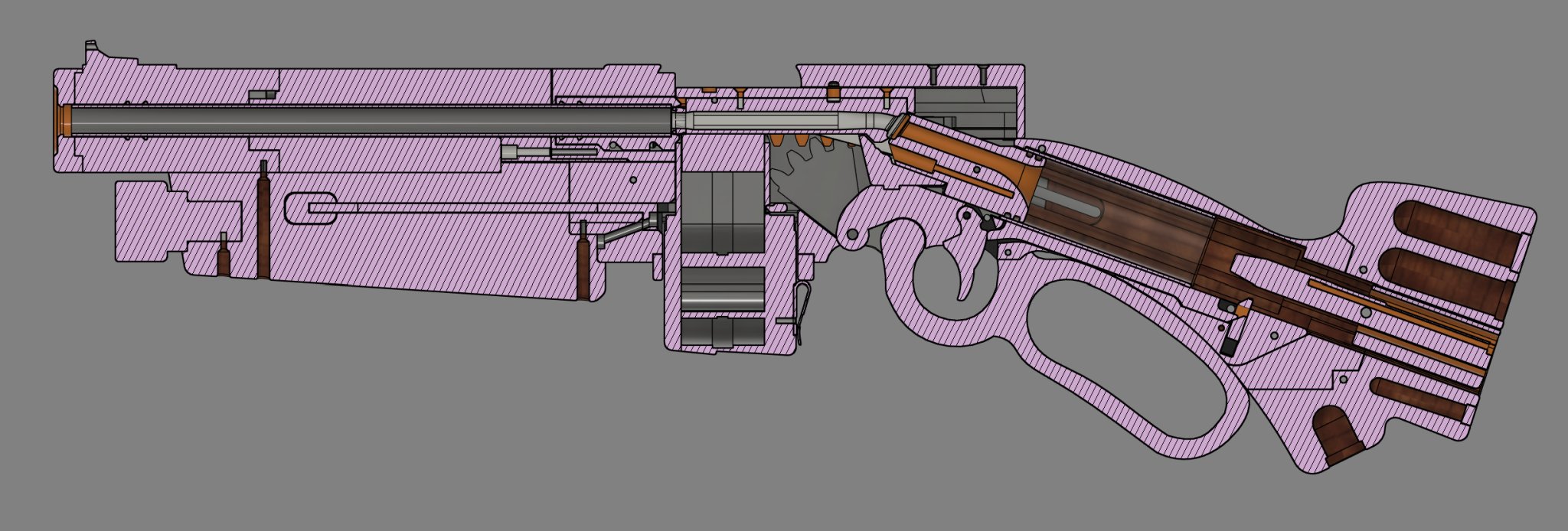

Bộ bắn này giảm thể tích của pít-tông xuống còn một nửa, vì vậy nó chỉ bắn mũi tên tre ở tốc độ 100 FPS với lò xo K25... Cập nhật: 120 FPS với lò xo K25, nòng 0.509 12in sau khi sửa đổi vỏ khe, bộ đẩy và vỏ nòng.

Điều này dự định sử dụng bộ phần cứng từ SMILEY nhưng cuối cùng lại có một số sai sót. Điều này sẽ sử dụng ….

• #4 x 0.375in vít đầu phẳng tạo ren, QTY 30
• Vít đầu nút M3 x 40mm, QTY 6
• Vít đầu nút M3 x 35mm, QTY 3
• Đai ốc M3, QTY 9
• O-ring 3/8" ID, 9/16" OD, QTY 1
• O-ring 5/8" ID, 3/4" OD, QTY 4
• O-ring 10x14x2 mm, QTY 1
• Lò xo Talon mag, QTY 1
• Chốt 3mm x 30mm, QTY 2
• Chốt 5mm x 40mm, QTY 2
• Pít-tông bi 5mm, QTY 1
• Lò xo nhỏ, <6mm OD và dài 20mm, QTY 1
• Keo
• Bôi trơn

Tôi nghĩ đó là tất cả những gì có, vui lòng cho tôi biết nếu bạn tìm thấy điều gì đó thiếu…

Tôi chưa có bộ SMILEY của mình nên không biết chính xác có gì trong đó, nhưng O-ring 10x14x2 mm chắc chắn không có trong đó…

Để bắt đầu …

Áp dụng một lượng lớn chất bôi trơn tại giao diện giữa “CylindercasingBack” và “Breach Housing”, sẽ có ma sát nhưng sau một số chu kỳ, nó sẽ tương đối mượt mà. Sau đó, tháo rời các mảnh ra

Đây là các bộ phận không được sửa đổi từ SMILEY

Lắp ráp “Breach Housing” và “Pusher” với một chốt 3mm x 30mm…

và QTY 4 của vít đầu phẳng tạo ren #4 x 0.375in, ở vị trí 1~4. 3 và 4 sẽ kẹp vào “Pusher”, và đừng vặn hết vào, đầu phẳng nên phẳng với bề mặt màu xanh trong hình

Ngoài ra, thêm O-ring 10x14x2, với một chút keo ở phía sau

Bánh mì đã được lắp ráp trước đó cộng với: "TriggerHousing1", “BB Leaver”, “BB Side PanelL”, trong hình ảnh trên, cần gạt được giữ bằng một chốt 5mm x 40mm. Nếu có ma sát ở kết nối chốt đó, vui lòng bôi trơn. Lắp lò xo vào “Catch”, và phủ bằng "TriggerHousing2" với số lượng 2 vít #4. (Ống đẩy không được giữ ở đây và có thể để ra ngoài. “Trigger” được giữ bằng một vít #4 (Đừng siết quá chặt)

Đặt “BB Mag Catch” ở vị trí đã chỉ định. Luồn một dây đàn hồi qua và buộc hai nút ở cả hai đầu, với đủ độ căng

Che phủ ASM bằng “BB Side PanelR”, giữ bằng một vít đầu phẳng M3 x 40mm với một đai ốc ở phía bên kia. Một vít M3 tạm thời có thể được đặt ở chỗ bắt.

Lắp đặt 5mm Ball Plunger ở giữa “Breach Housing”. Kéo lên “Breach Housing” để lắp đặt “CylindercasingBack”, và đặt cả hai mảnh trở lại theo cách được mô tả trong hình ảnh.

Răng trên “Breach Housing” và bánh răng trên “BB Leaver” sẽ khớp nhau, trong khi mẫu lỗ trên “CylindercasingBack” sẽ căn chỉnh với những gì có trên các Bảng bên. Giữ bằng số lượng 4 vít #4

Đảm bảo rằng các vít này (ở cả hai bên) đi qua hoàn toàn đến “Plunger guideblock” bằng cách kiểm tra từ phía dưới

Dán “BB StockDecalLEFT” và “BB StockLEFT V2” như trong hình, làm cả hai bên với các mảnh bên trái và bên phải tương ứng

Trượt bên phải vào trước như trong hình, lắp vào số lượng 2 vít đầu lục giác M3x35mm, điều này cũng sẽ giữ chỗ bắt. Vít đi qua “Catch” không nên siết quá chặt. Đây cũng là thời điểm thích hợp để lắp ống đẩy và "PlungerHead (Long)" vào (lắp O-ring 3/8" ID, 9/16" OD và đệm silicon trước)

Sau đó trượt vào "BB StockLEFT V2" ("BB StockDecalLEFT" đã được dán vào)

Sử dụng một M3x35mm ở vị trí một, và một M3x40mm ở vị trí hai, và gắn các đai ốc

Lắp ráp “Cylindercasing Front", “BarrelRest”, “BarrelHousing” theo cách trên…

Trượt vào từ phía trước, cố định bằng 2 vít M3x40mm. Thêm 2 vòng O 1-3/16" ID, 1-3/8" OD từ bộ SMILEY vào bên trong “BarrelHousing”

Cài đặt “Drum frame” với 3 vít #4, một ở bên phải và hai ở bên trái, đi qua “Decorating shims”

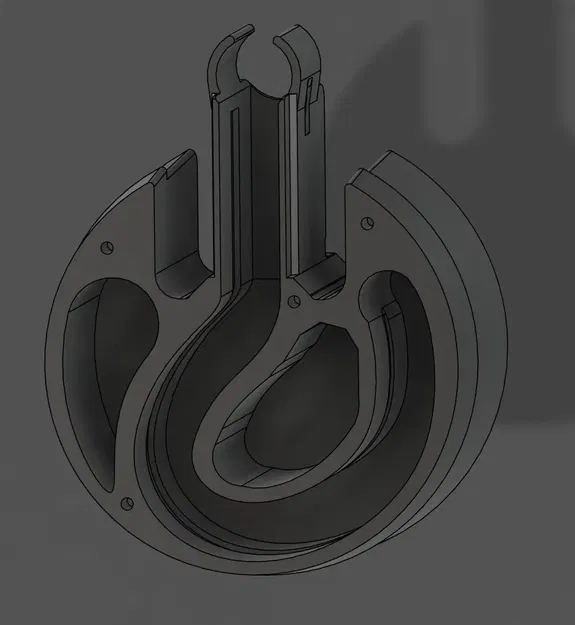

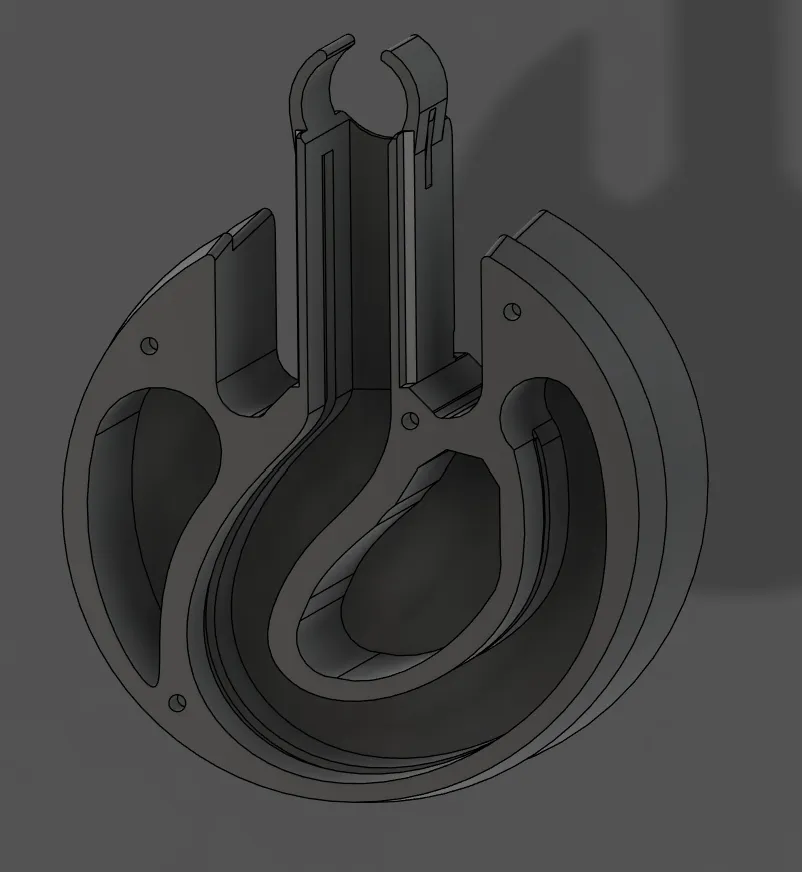

Gắn “Follower Type III” vào bên trong “BB Drum” theo cách này, và thêm lò xo Talon mag bằng cách uốn quanh kênh trống

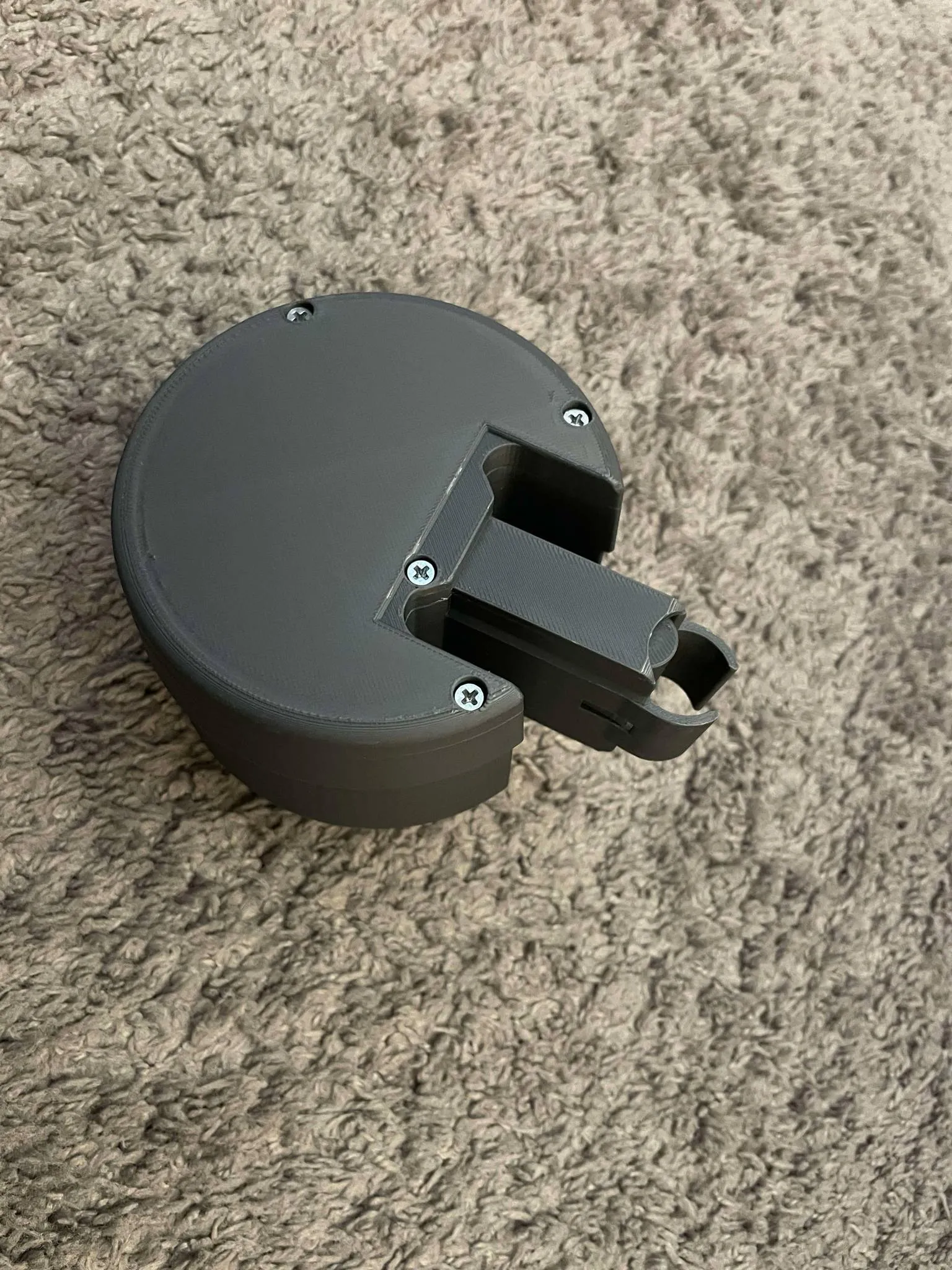

Lắp nắp với 4 vít #4

Lắp đặt băng đạn, bôi một ít chất bôi trơn lên vòng O này. Xoay cần một vài lần để đảm bảo mọi thứ mượt mà

Một phiên bản khác của trống có một chỗ lõm cho “Drum clip”. Lắp đặt với 3 vít #4

Lắp “Barrel” bằng cách ấn xuống “BarrelRest”, sau đó luồn ống kim loại dài 30cm qua

Bôi trơn cả “MagReleasePusherBack” và “MagReleasePusherFront”. Đưa cả hai qua lỗ trên "BB FrontGrip" để xem nó có vừa không. Cái của tôi được in phẳng và có một chút cong ở cả hai phần đẩy, vì vậy chỉ có một hướng lắp đúng

Sau đó, lắp “MagReleaseButton” vào bên trong “BB FrontGrip” theo cách này, mặt trên rộng hơn, với lỗ hướng về phía sau

Đây là cách chúng khớp với nhau

Dán “Safty Tip” vào “BarrelSight” trước, lắp 2 vòng O 1-3/16" ID, 1-3/8" OD.

Vít phần “BarrelSight” vào

Lắp “Cap” và sử dụng 3 vít #4 để cố định tay cầm và các phần của nòng lại với nhau

Nếu tại thời điểm này có một khoảng trống giữa “Cylindercasing Front” và “Barrel” hãy gỡ bỏ tay cầm trước và nòng để lắp đặt “Barrel Shim” (có thể mất 1 hoặc 2)

Áp dụng một chút keo lên các mảnh “Just decorateR” và “Just decorateL” trước khi dán chúng vào cả hai bên của súng bắn

Lắp đặt lò xo và “BB SpringRest”, giữ chặt bằng một chốt 5mm X 40mm

Lắp đặt “BB StockBack V2” với số lượng 2 M3 x40mm đầu nút, và dán các nút bịt lại

Điều này nên kết thúc quá trình lắp ráp. Có những thứ khác trong tệp f3d nhưng tôi chưa in và thử nghiệm chúng, vì vậy đừng in chúng ngay bây giờ, điều đó là bất hợp pháp

Cập nhật 20250526

Breach Housing_v2, Pusher_V3, BarrelHousing_V2, đã được tải lên. Phiên bản trước sẽ va chạm vào BarrelHousing, gây ra một cái niêm phong kém. Pusher V3 yêu cầu một Oring khác 10x14x2.

Cập nhật 20250704

Củng cố các khớp của cần gạt bằng cách làm cho chúng quay quanh các chèn in với một hướng in khác

Bây giờ cần gạt có hai chèn gia cố Hex ở bên trái và bên phải, với chốt ở giữa, chuyển sang chốt 3mm cùng chiều dài. Ở giữa cũng có một ống chuyển từ 5mm sang 3mm
