SMILEY - Súng Phun Đạn Xoay Nightingale Magfed

GIỚI THIỆU

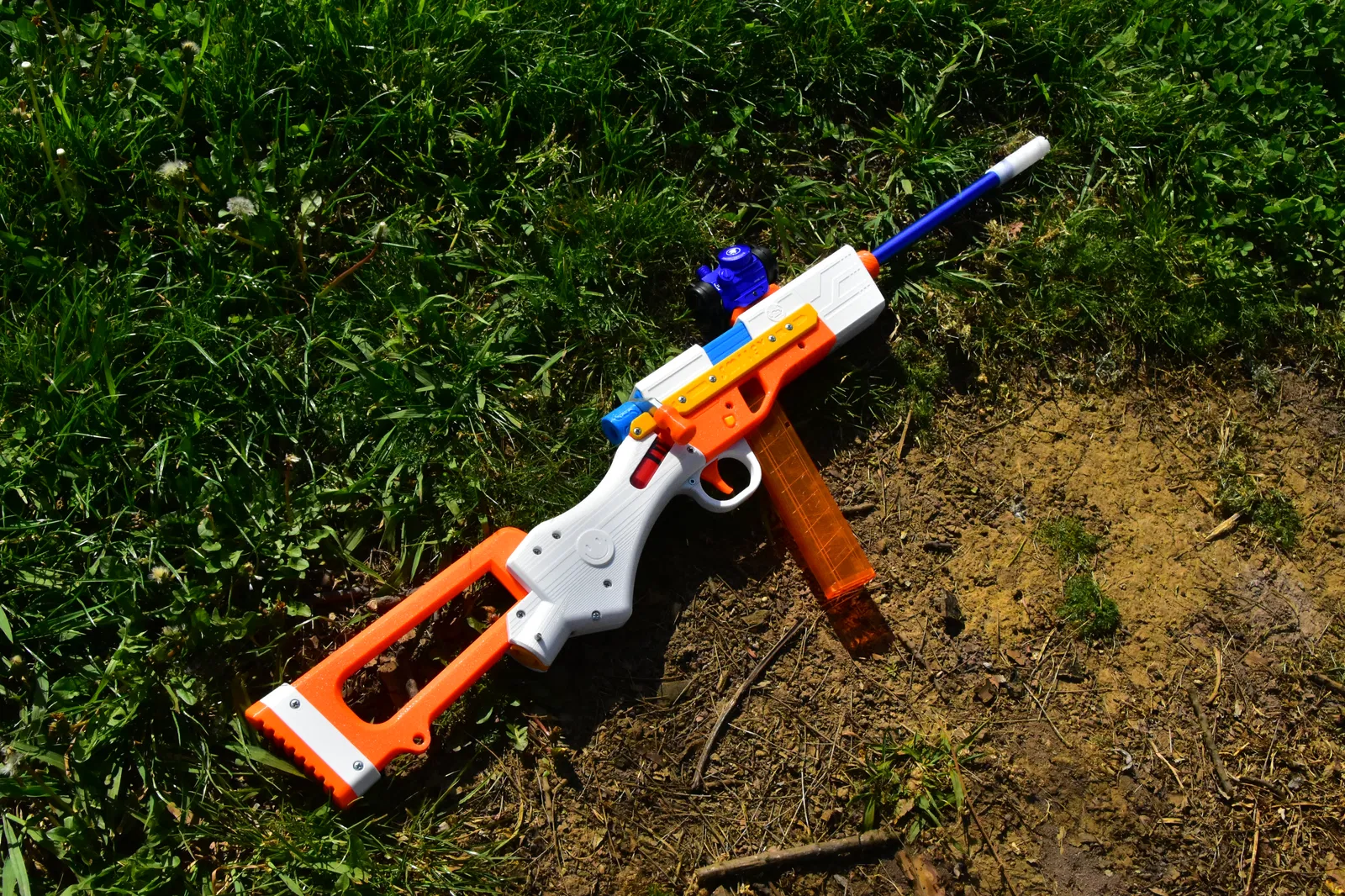

Tôi vô cùng hào hứng giới thiệu với các bạn SMILEY, kết quả của nhiều tháng làm việc chăm chỉ để tạo ra khẩu blaster Nerf bắn đạn theo đường đạn xoay tốt nhất trong giới! SMILEY là một dự án hợp tác với nhà thiết kế nổi tiếng MrHeathPants để tùy chỉnh thiết kế Wrenfield Mk3 của anh ấy cho băng đạn half-dart tiêu chuẩn. Chúng tôi hy vọng bạn yêu thích nền tảng blaster này như chúng tôi!

TÍNH NĂNG

• Hành động bắn đạn xoay cực chất
• Hành trình rút 80mm, chiều dài Talon Claw tạo ra lực bắn mạnh mẽ!
• Thiết kế đẹp, công thái học

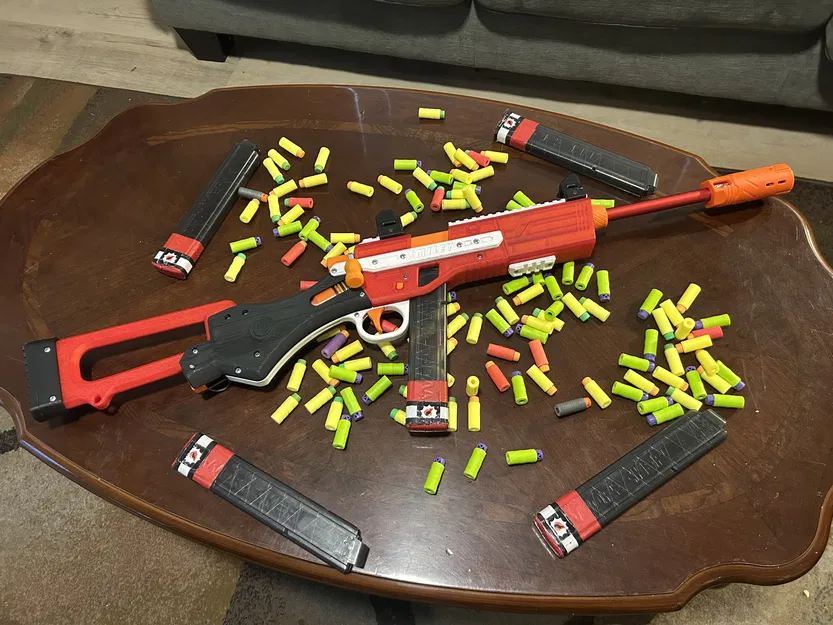

• Tương thích với băng đạn half-dart Nightingale (Talon Angled Ngắn). Có cơ chế nạp bằng đồng thau cho độ kín tốt và nạp đạn đáng tin cậy!
• =)
• Thiết kế giá rẻ, ít phần cứng với khả năng thay lò xo và nòng súng không cần dụng cụ
• Tương thích với nhiều độ dài lò xo, sử dụng bộ đệm điều chỉnh!
• Thiết kế phẳng, cứng cáp chỉ yêu cầu 1kg sợi nhựa
• Cơ chế pít-tông tích hợp trong tay cầm MHP sáng tạo

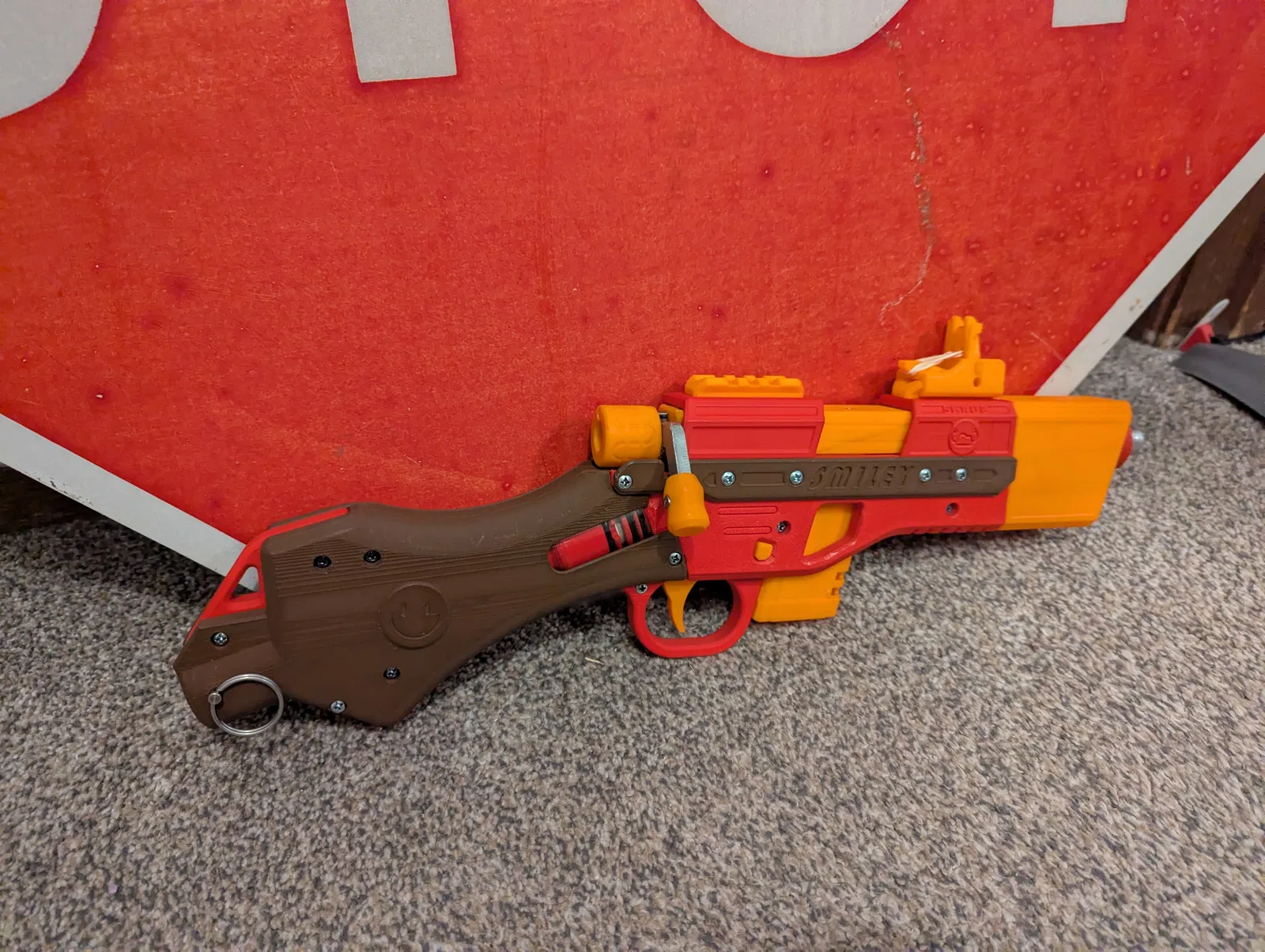

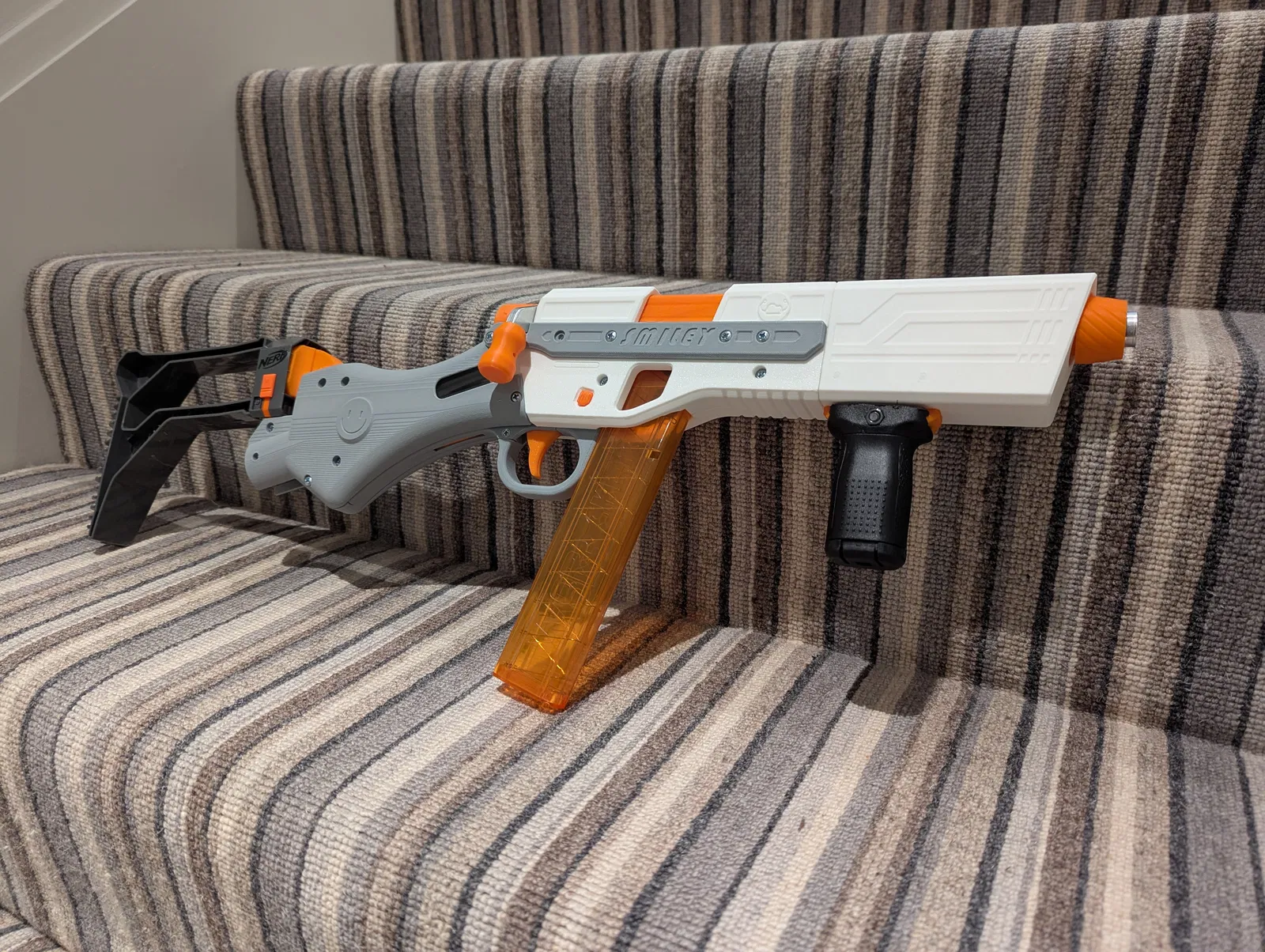

• Tùy chọn tùy chỉnh cho Báng súng và Ống tay!
• Tương thích với thanh ray picatinny Seagull!
• Hiệu suất đáng tin cậy trong khoảng 100fps đến 230fps tùy thuộc vào lò xo và cấu hình nòng súng
• Mỗi bản dựng SMILEY chứa đựng một phần tâm hồn của tôi =)

PHẦN CỨNG

Phần cứng có thể dễ dàng mua theo hệ Metric hoặc Imperial!

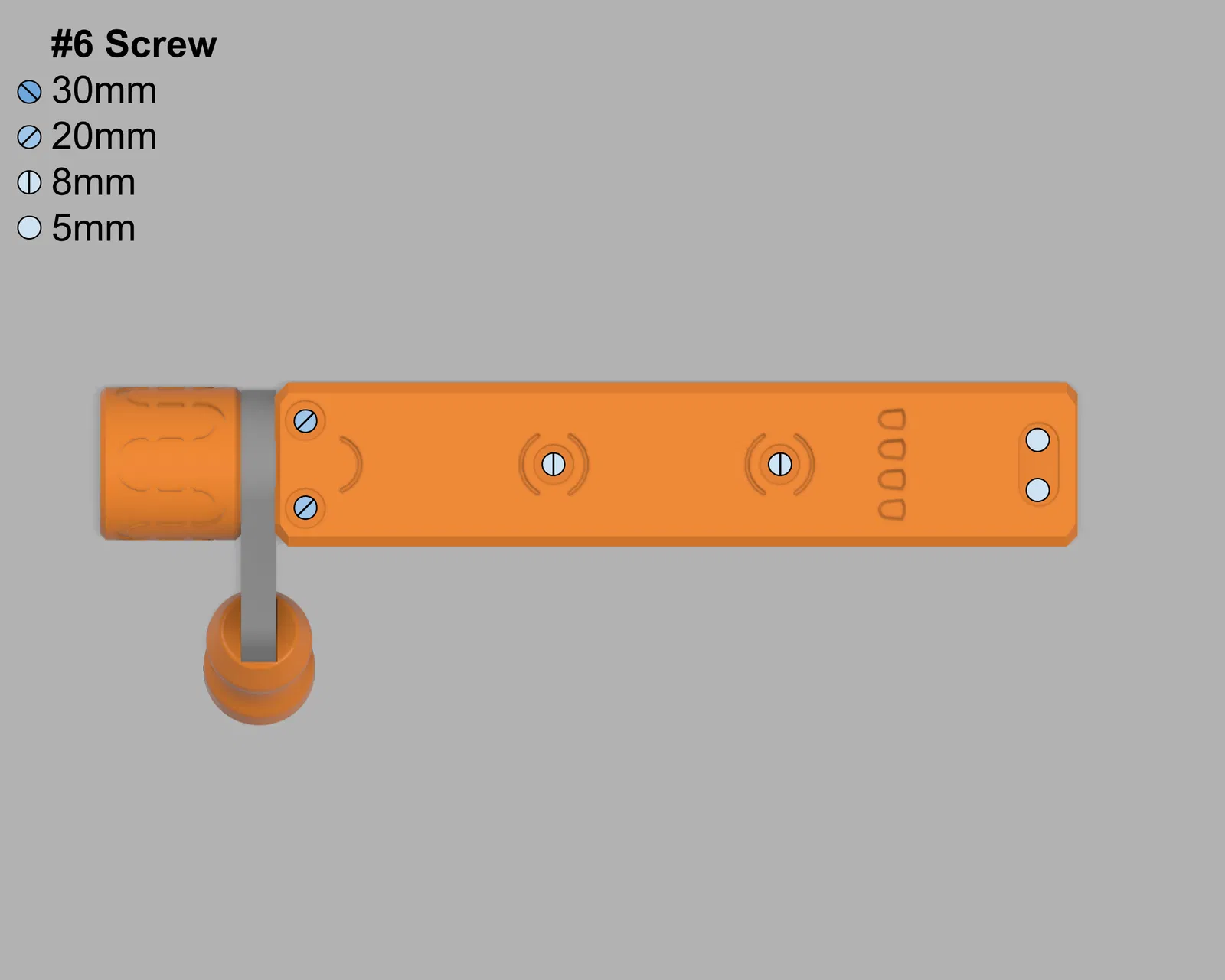

• Vít đầu nút #6 cho tấm kim loại, cắt theo chiều dài với đầu được mài nhẵn:

  • 2x 5mm
  • 6x 8mm
    • Thêm 2x nếu sử dụng Báng tiêu chuẩn
  • 6x 20mm
    • Thêm 2x nếu sử dụng Báng tiêu chuẩn
  • 7x 30mm
    • Thêm 2x nếu sử dụng Báng Nstrike
  • 5x 35mm
  • Tùy chọn Metric: Vít đầu nút M3.5 cho tấm kim loại, chiều dài theo quy cách

• 2x Vít máy đầu nút M3

  • 1x 45mm, để kết nối phía trên giữa Tay cầm và Thân súng
  • 1x 40mm, để kết nối phía dưới giữa Tay cầm và Thân súng

• 3x Đai ốc M3

  • Để kết nối giữa Tay cầm và Thân súng, và Đầu tay cầm nòng xoay.

• 4x Vít máy đầu chìm M3, dài 10mm

  • Cho Cò súng, và Đầu tay cầm nòng xoay

• 1x Vít đầu chìm M8, dài 40mm

  • Cho Tay cầm nòng xoay

• 1x Đai ốc Nylock M8

  • Cho Tay cầm nòng xoay

• 3x Đinh 6D, cắt thành chốt 30mm.

  • Cho Cam tay cầm nòng xoay, Chốt nòng xoay, và Chốt đẩy.
  • Có thể sử dụng bất kỳ chốt kim loại đường kính 3mm nào.

• 1x Chốt kim loại, 3/16" x 1.5"

  • Để thay lò xo không cần dụng cụ trên Chốt giữ lò xo
  • Chốt cài, chốt chốt, hoặc tương tự.
  • Kích thước tương tự chốt Talon Claw / Caliburn. Không tương thích với chốt Lynx, chúng quá ngắn.
  • Tùy chọn Metric: 5mm x 40mm.

• 2x/Mỗi bộ Vít đầu chìm M3, dài 10mm

  • Để gắn thanh ray Picatinny, tối đa 10x.
  • Vít cho Ống tay có thể dài 12mm.

• 2x/Mỗi bộ Đai ốc M3

  • Để gắn thanh ray Picatinny, tối đa 10x.

• 2x/Mỗi bộ Vòng đệm M3

  • Để gắn thanh ray Picatinny trên Ống tay, tối đa 7x.

• 2x Vòng đệm O-ring Dash-110

  • ID 3/8", OD 9/16"
  • Để làm kín đầu Nòng đẩy và Pít-tông

• 3x Vòng đệm O-ring Dash-123 tiêu chuẩn

  • ID 1-3/16", OD 1-3/8"
  • Cho Pít-tông và Bộ đẩy

• 2x Vòng đệm O-ring Dash-016

  • ID 5/8", OD 3/4"
  • Để giữ nòng súng

• 2x Vòng đệm O-ring Dash-012

  • ID 3/8", OD 1/2"
  • [CHỈ DÙNG CHO CƠ CHẾ NẠP O-RING]

• Vật liệu đệm cho đầu pít-tông. Tôi thích miếng đệm chân đồ nội thất, nhưng gioăng cao su cũng tốt.

• 2 lò xo nhỏ, <6mm OD và dài 20mm

  • Cho Cơ cấu giữ và Nút nhả băng đạn
  • Có thể dùng lò xo bút.

• Ống đồng K&S 1/2", cắt thành 12mm

  • Cho Bộ đẩy
  • [CHỈ DÙNG CHO CƠ CHẾ NẠP ĐỒNG THAU]

• Ống đồng K&S 17/32", cắt thành 35mm

  • Cho Cơ chế nạp đạn
  • [CHỈ DÙNG CHO CƠ CHẾ NẠP ĐỒNG THAU]

• Ống nhựa polycarbonate dài 4" với đường kính ngoài 1.5", đường kính trong 1.375"

  • Vật liệu ống pít-tông tiêu chuẩn, dùng trên HYPR/Red Herring/Rush/SLAB/ESPER

• Lò xo chính, tương thích Talon Claw, dài khoảng 6" / 14cm. Cũng có thể dùng lò xo dài 11" / 28cm, hoặc bất kỳ chiều dài nào ở giữa.

  • Phù hợp với K25, K26, 788, K31.
  • Không phù hợp với lò xo Longshot hoặc Lynx, chúng quá rộng.
  • Có thể điều chỉnh bằng bộ đệm.

• Nòng súng OD 5/8" / 16mm, chiều dài thay đổi tùy thuộc vào lò xo chính.

  • Nòng súng dài bằng Talon Claw, 12" / 30cm, là một khởi đầu tốt.

BỘ PHẦN CỨNG

Bộ phần cứng hiện có từ các nhà cung cấp sau!!

• https://silverfoxindustries.shop/collections/new-products/products/smiley-by-mightyshrub-hardware-kit
  • Bộ đầy đủ từ Silverfox Industries!

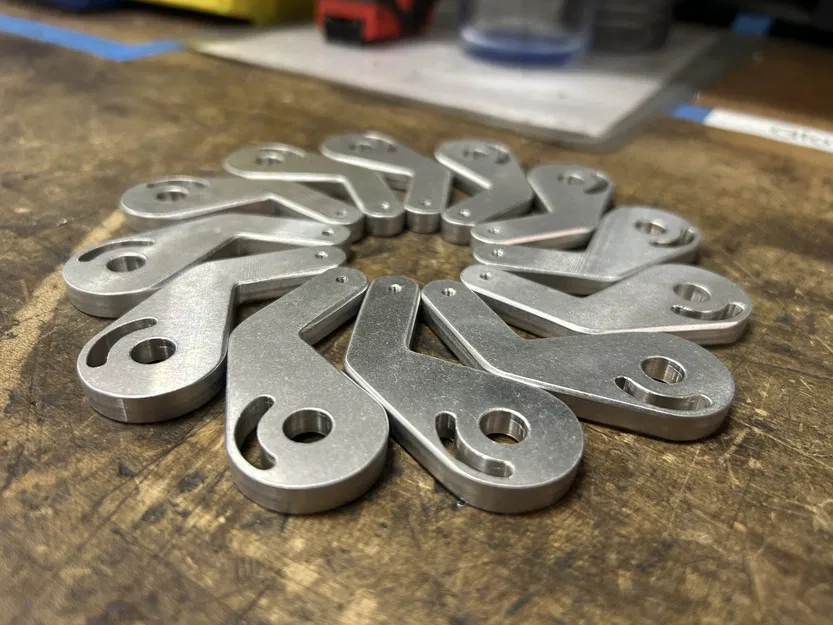

  • Tay cầm nòng xoay kim loại gia công bán riêng.
• https://silverfoxindustries.shop/collections/new-products/products/smiley-machined-metal-bolt-handle
  • Tay cầm nòng xoay kim loại gia công từ Silverfox Industries!
• https://outofdarts.com/collections/mighty-shrub
  • Bộ phần cứng đầy đủ và các khẩu blaster được lắp ráp sẵn có tại Out Of Darts!
  • Tay cầm nòng xoay gia công bán riêng.
• https://outofdarts.com/products/smiley-cnc-bolt-arm-handle-upgrade
  • Tay cầm nòng xoay kim loại gia công có sẵn tại Out of Darts!
• https://1000screws.square.site/product/smiley-hardware-kit-canada-version-/24?cp=true&sa=true&sbp=false&q=false
  • Bộ phần cứng từ 1000Screws tại Canada!
  • Không bao gồm tay cầm nòng xoay gia công.
• https://www.ak-blastermod.com/product-page/smiley-blaster-by-mighty-shrub-hardware-kit
  • Bộ phần cứng và các bộ phận in kèm linh kiện kim loại gia công có sẵn tại AK Blaster Mod.
  • LƯU Ý: Phần cứng do AK Blaster Mod bán không tương thích với thiết kế SMILEY gốc. Bạn sẽ phải sử dụng các tệp in do AKBM cung cấp.

CÔNG CỤ YÊU CẦU

Chung

• Tua vít
• Khóa lục giác 6mm (cho vít đầu chìm M8)
• Keo siêu dính
  • Thay thế: Một loại keo dán chắc chắn khác
• Chất bôi trơn cho Blaster Nerf
• Dao sắc
• Dụng cụ doa lỗ
  • Thay thế: Dao, Dũa, Giấy nhám
• Giấy nhám
• Một mũi khoan nhỏ rất hữu ích để làm sạch các lỗ chốt 3mm và được khuyến nghị cao!

Để chế tạo phần cứng

• Các hướng dẫn cắt in (xem thư mục Phụ kiện trong Tệp). Chúng sẽ giúp ích rất nhiều trong việc chế tạo vít, chốt và đồng thau với chiều dài phù hợp!
• Kìm cắt
  • Thay thế: Cưa sắt hoặc Dremel, Kìm cắt dây trong trường hợp khẩn cấp
• Máy cắt ống
  • Thay thế: Cưa sắt hoặc Dremel
• Dụng cụ doa ống
  • Thay thế: Dụng cụ doa lỗ, Giấy nhám và sự tỉnh táo của bạn
• Dũa cầm tay

CÀI ĐẶT IN ẤN

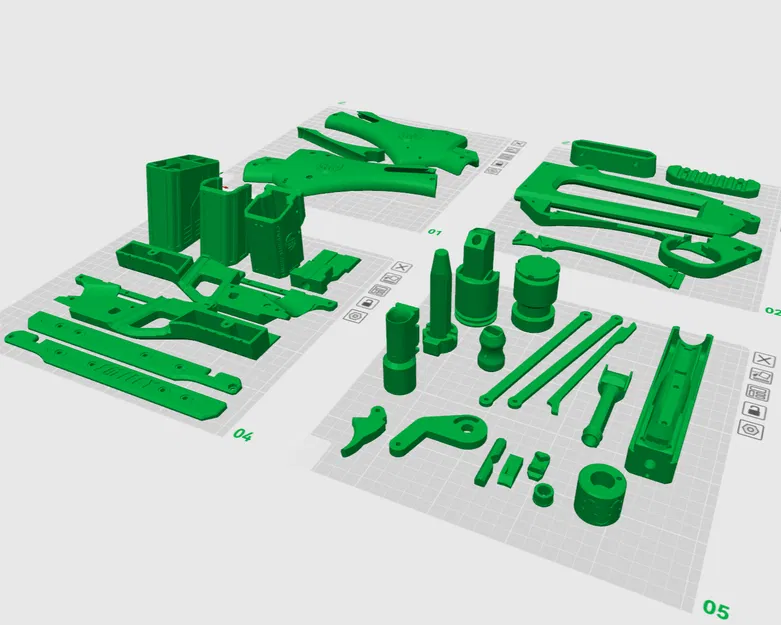

• Đặt các bộ phận theo chỉ dẫn trong bộ sưu tập ảnh.
• Tất cả các bộ phận nên được in với ít nhất 5 Tường và 10 Lớp Trên/Dưới. Tôi khuyên dùng số lớp cao hơn nhiều để đạt độ bền tối ưu. Với cài đặt phù hợp, SMILEY sẽ yêu cầu khoảng 800-1.000 gram sợi nhựa để in, bao gồm cả bộ phận hỗ trợ.
• Cánh tay nòng xoay chịu toàn bộ lực nạp, do đó phải được in rất chắc chắn. Số Tường tối đa, Số Lớp Trên/Dưới tối đa, in chậm và nóng để đảm bảo độ kết dính. Tay cầm nòng xoay cũng nên được in tương tự.
• Hỗ trợ các phần nhô ra ở các vị trí sau:
  • Kênh ống pít-tông của cả hai bộ phận Tay cầm.
  • Trên Tay cầm, kết nối vít phía dưới giữa Tay cầm và Thân súng.
  • Trên Thân súng, kết nối vít phía dưới giữa Tay cầm và Thân súng.
  • Mép trong của Pít-tông.
  • Nòng súng của Ống tay.
  • Bộ đẩy [NẾU DÙNG CƠ CHẾ NẠP O-RING]
  • Các vị trí khác theo ý muốn. Ngoài các vị trí trên, thiết kế nên có ít phần nhô ra cần hỗ trợ.
• Blaster này phụ thuộc vào độ bền của các bộ phận in phẳng liên tục. Do đó, tôi không khuyến khích sử dụng sợi nhựa có phụ gia, chẳng hạn như sợi lụa, vì chúng ảnh hưởng đến độ bền của bộ phận.

HƯỚNG DẪN LẮP RÁP

https://youtu.be/HqF5t1AIqwk?si=eAqiClzZJ7rP2CP2

Hướng dẫn lắp ráp được cung cấp bởi Out Of Darts! Rất cảm ơn về video tuyệt vời 🫠

MẸO LẮP RÁP VÀ SỬ DỤNG

• ĐÂY KHÔNG PHẢI LÀ BẢN DỰNG CHO NGƯỜI MỚI BẮT ĐẦU! Tôi thực sự khuyên bạn nên có kinh nghiệm lắp ráp và điều chỉnh blaster trước đó.

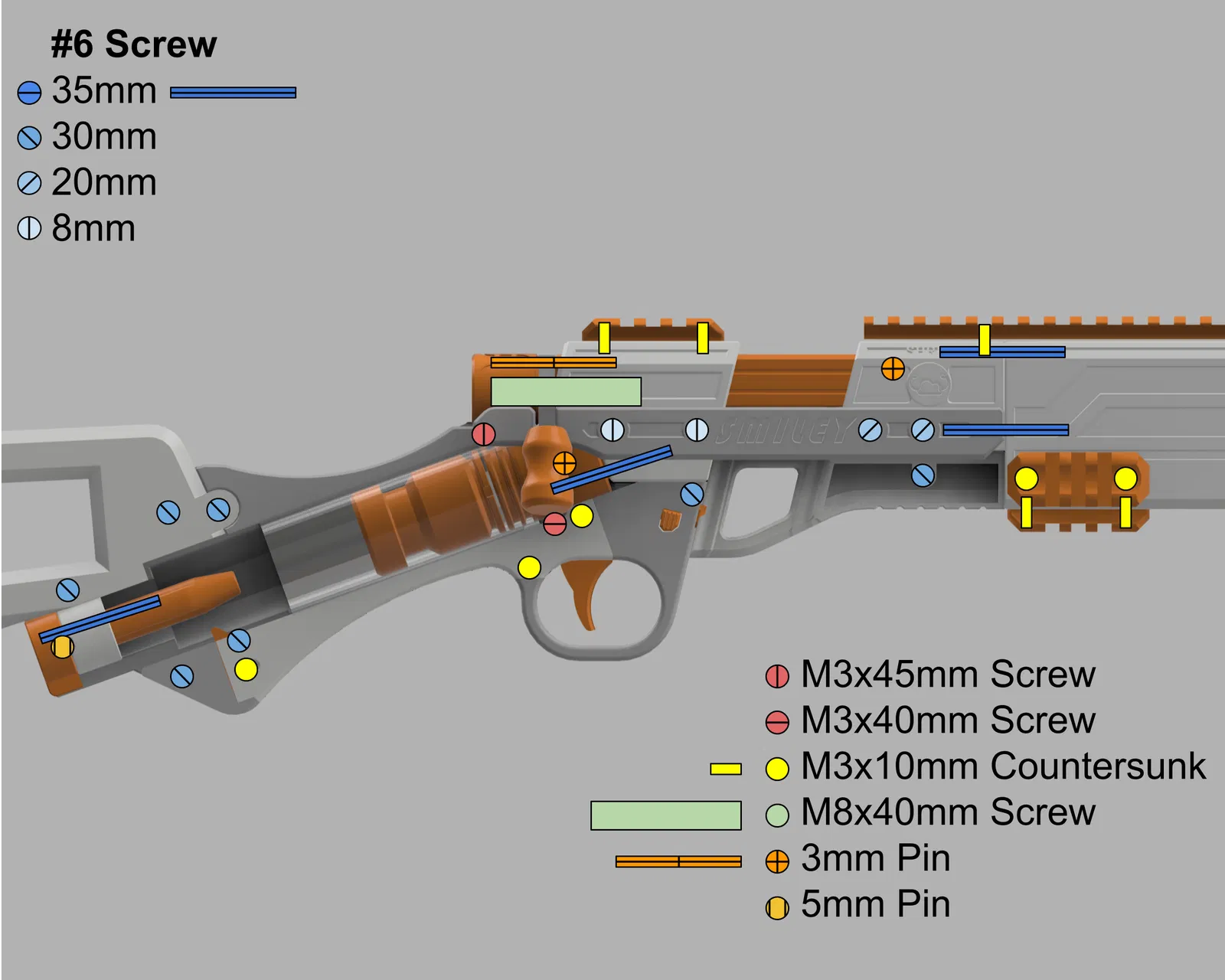

• Xem bộ sưu tập ảnh để biết vị trí của vít và chốt.
• Blaster này được thiết kế với dung sai chặt chẽ. Nó sẽ cảm thấy hơi khó khăn khi bạn mới in. Điều này là cố ý - sau khi lặp lại việc nạp blaster, nó sẽ trở nên rất mượt.
• Các bộ phận bằng đồng thau [NẾU SỬ DỤNG] phải được dán keo. Chà nhám các bề mặt dán của Bộ đẩy, Đầu bộ đẩy và Cơ chế nạp đạn, sau đó sử dụng keo siêu dính và để khô. Nếu bạn không làm vậy, bạn có thể bắn tung Đầu bộ đẩy ra khỏi blaster và gây thương tích cho ai đó.
• Cơ chế nạp đạn và Bộ đẩy có thể bị "dính", dẫn đến cảm giác khó chịu khi xoay nòng xoay. Điều này có thể được giảm thiểu bằng cách thủ công đưa Bộ đẩy vào và ra khỏi Cơ chế nạp đạn trước khi lắp ráp. [ÁP DỤNG CHO CẢ CƠ CHẾ NẠP ĐỒNG THAU VÀ O-RING]
• Bộ đẩy sử dụng hai vòng đệm O-ring để làm kín với Cơ chế nạp đạn [ÁP DỤNG CHO CƠ CHẾ NẠP O-RING].
• Các vòng đệm O-ring làm kín mặt cho Bộ đẩy và Bộ đẩy phải được dán vào đúng vị trí. Chà nhám bề mặt dán của vòng đệm O-ring, sau đó sử dụng keo siêu dính để cố định chúng vào các bộ phận in.
• Khi lắp vít lần đầu, hãy sử dụng kỹ thuật "tạo ren cho nhựa" - xoay vít vào hai vòng, sau đó xoay ngược lại nửa vòng. Điều này sẽ cho phép vít tạo ren trong nhựa mà không làm nứt các bộ phận. Không siết vít quá chặt, vì điều này sẽ làm hỏng lỗ ren hoặc thậm chí làm gãy đầu vít.
• Bôi trơn các điểm xoay của Cánh tay nạp, Ống pít-tông, Pít-tông, Nòng xoay, Cơ cấu giữ, Cò súng, Cơ chế nhả băng đạn, và các vòng đệm O-ring làm kín Bộ đẩy với Bộ đẩy. Nếu sử dụng Cơ chế nạp O-ring, hãy bôi trơn các vòng đệm O-ring của Bộ đẩy. Nếu sử dụng Cơ chế nạp đồng thau, KHÔNG bôi trơn.
• Việc lắp các chốt có thể cần một lực nhất định. Sử dụng một vật nặng (búa, chai kim loại, v.v.) để gõ nhẹ các chốt vào vị trí. Sử dụng một mũi khoan nhỏ có thể giúp mở rộng các lỗ chốt một chút, nhưng hãy cẩn thận không khoan lỗ quá rộng. Lắp Chốt nòng xoay trước khi siết các vít 5mm vào Nòng xoay.
• Blaster này sẽ không bao giờ có độ kín khí "hoàn hảo". Hiệu suất vẫn có thể tuyệt vời và nhất quán với một chút điều chỉnh, nhưng hệ thống sẽ bị rò rỉ một ít khí. Tôi khuyên bạn nên thử nghiệm với các hình dạng Pít-tông khác nhau được cung cấp và sử dụng nhiều chất bôi trơn. Phần lớn khí bị mất sẽ xảy ra ở Pít-tông và ở mặt tiếp xúc giữa Bộ đẩy và Bộ đẩy.
• Khi nạp lò xo lớn, tôi khuyên bạn nên dùng ngón tay cái để đỡ Nòng xoay. Điều này sẽ chống lại sự uốn cong của Nòng xoay và Tay cầm nòng xoay. Nếu bạn đang sử dụng Tay cầm nòng xoay in và không cẩn thận, nó có thể bị gãy và gây thương tích cho bạn!

VINH DANH:

Xin chân thành cảm ơn những người sau, theo thứ tự bất kỳ: MrHeathPants, Ikaaris, DamageReport, LagDragon, Hotkoin, RedCowl, Doublestriker, Goop, Je, NetRunner, ThatBirdThey, ThePixelatedCat, Cerberus, Cass, Takedownviable, TuskZ, Muffinbat, Rotary20, DreadPirateRobertsIV, UniJumper, Deathtree, KineticTurtle, VileMods, Thanhtacles, Leedle, Lavender, Perry, Luke, Luchathor, Out Of Darts, Zeph, bố mẹ tôi, và cuối cùng là người bạn đời xinh đẹp và tuyệt vời của tôi <3

NHẬT KÝ THAY ĐỔI:

2025.09.17:

• Thêm Cơ chế nạp O-Ring! Bộ đẩy được in phẳng với bộ phận hỗ trợ ở đầu. Cơ chế nạp đạn được in theo chiều dọc. Xem tệp STEP trong thư mục "Tệp thay thế".

2025.07.09:

• Cập nhật bản lắp ráp STEP chính để không còn "yếu đuối" nữa OwO

2025.06.12:

• Liệt kê thêm các nhà cung cấp!
• Liệt kê video hướng dẫn lắp ráp của Out Of Darts!

2025.04.23:

• Đã sửa lại hướng dẫn vị trí vít trong bộ sưu tập ảnh. Thêm vít 35mm gia cố Giá đỡ Ống tay, và các vít đầu chìm M3 cố định thanh ray Picatinny.

2025.04.16:

• Đồng thau 17/32" nên được cắt thành 35mm, ôi trời ơi teehee
• Cập nhật Hướng dẫn cắt - Tệp Đồng thau tương ứng
• Thêm Giá đỡ ống pít-tông, cung cấp điểm kẹp để cắt an toàn. In 2 hoặc nhiều hơn. Cắt an toàn, đo hai lần cắt một lần!!

2025.04.11:

• Thêm tệp STEP thay thế cho SMILEY, "phiên bản chống nhỏ giọt", để tạo ra các bản phối lại mang tính thẩm mỹ của riêng bạn!
• Thêm Hướng dẫn cắt cho đồng thau và bộ phận cố định, cho những người muốn tự chế tạo phần cứng =)
• Thêm BOM dưới dạng tệp PDF, với các liên kết McMaster đến hầu hết phần cứng.
• Sắp xếp lại tệp một chút

2025.04.06 - BẢN SỬA ĐỔI R1.1:

• Thêm Chuông nòng xoay và Tay cầm nòng xoay có thể in vào các tệp.
• Điều chỉnh một chút bộ phận Nòng xoay.

2025.04.01:

• Tôi quên mất một đai ốc M3 lol ai quên
• Tôi hứa bằng ngón út đây không phải là ngày Cá tháng Tư =)

2025.03.30:

• Thêm Móc khóa SMILEY vào các tệp!
• Thêm tệp STEP của logo SMILEY, cho bất kỳ mục đích mờ ám nào bạn có thể nghĩ ra =)
