Khay xếp chồng Gridfinity Makpac có nam châm

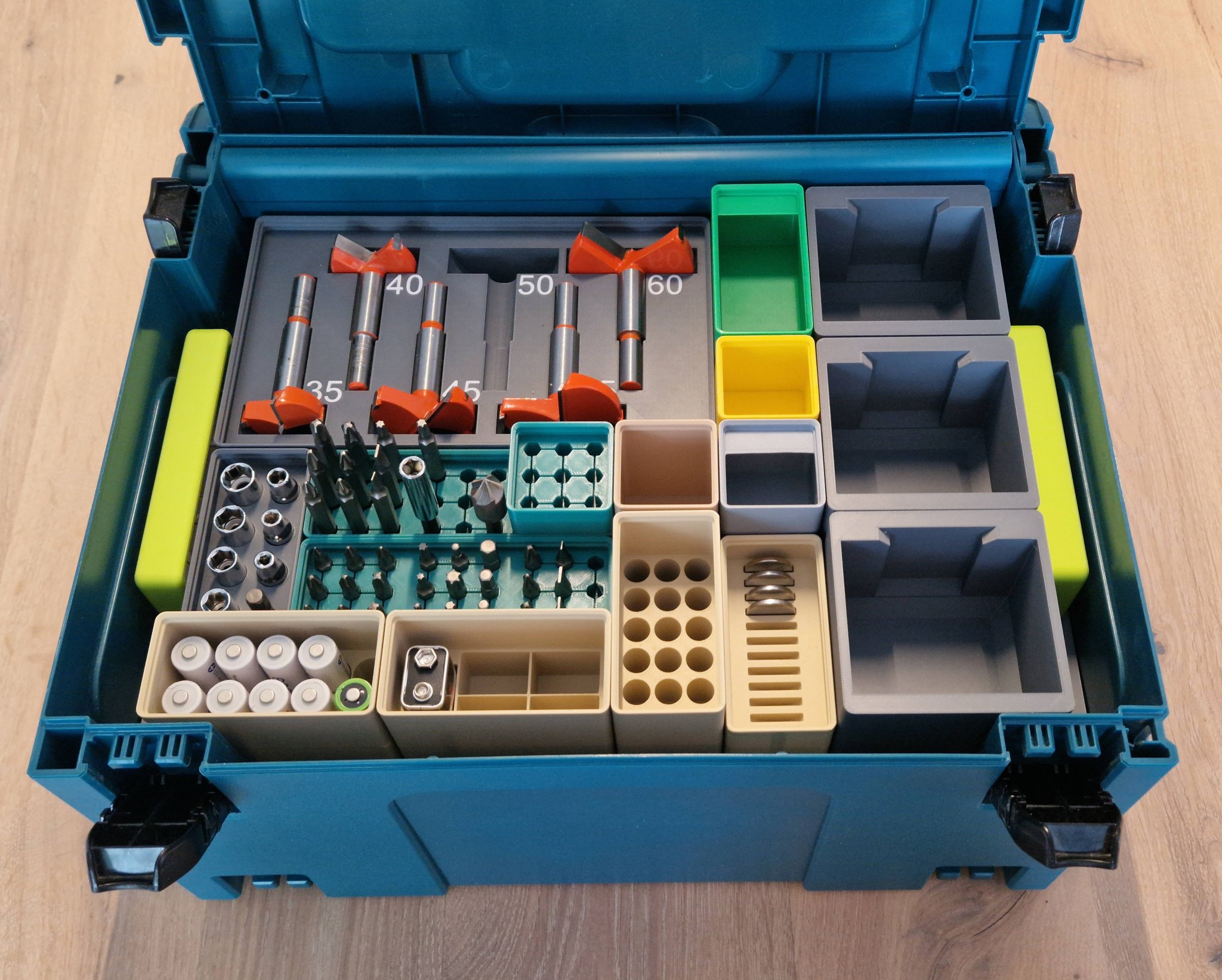

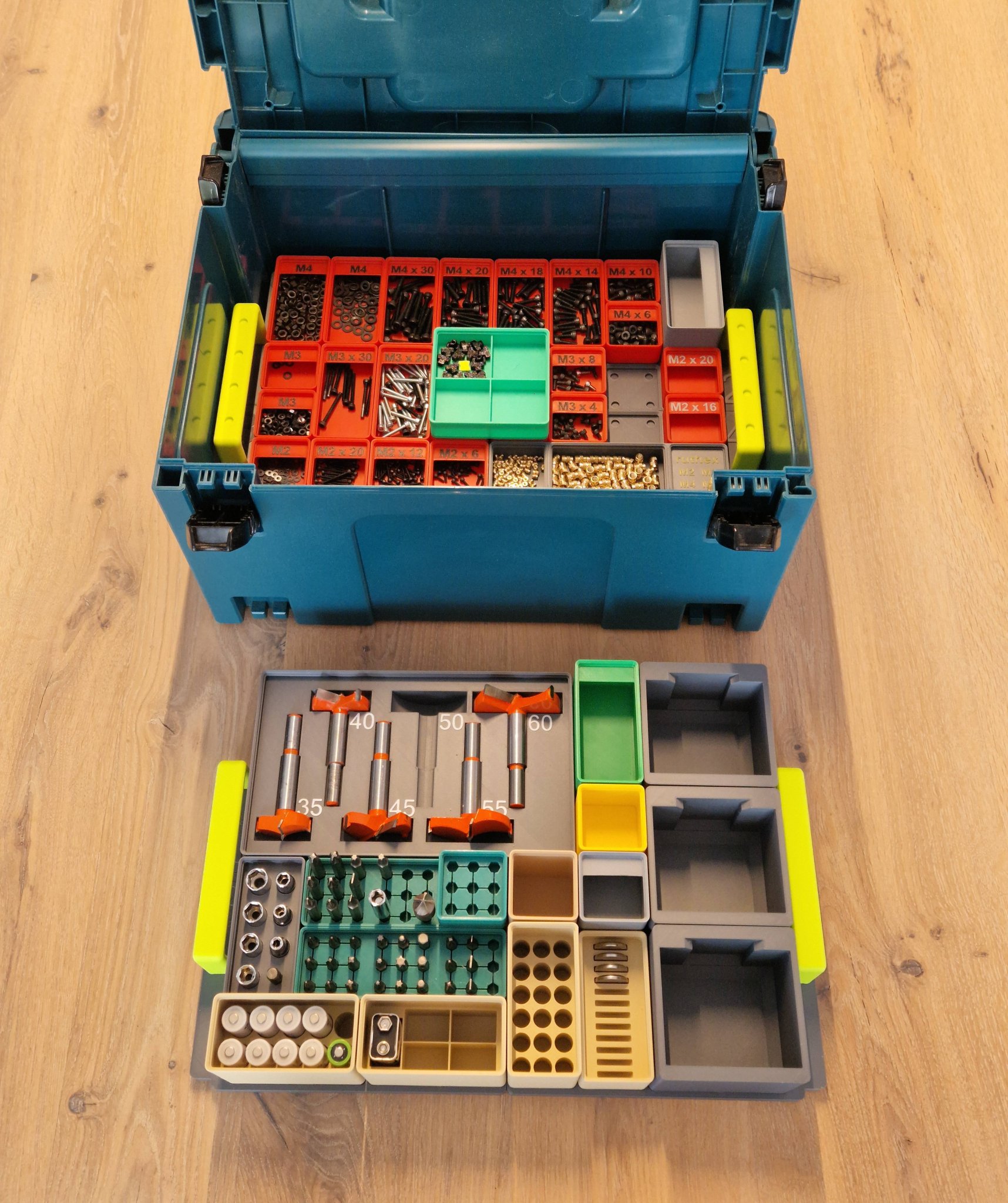

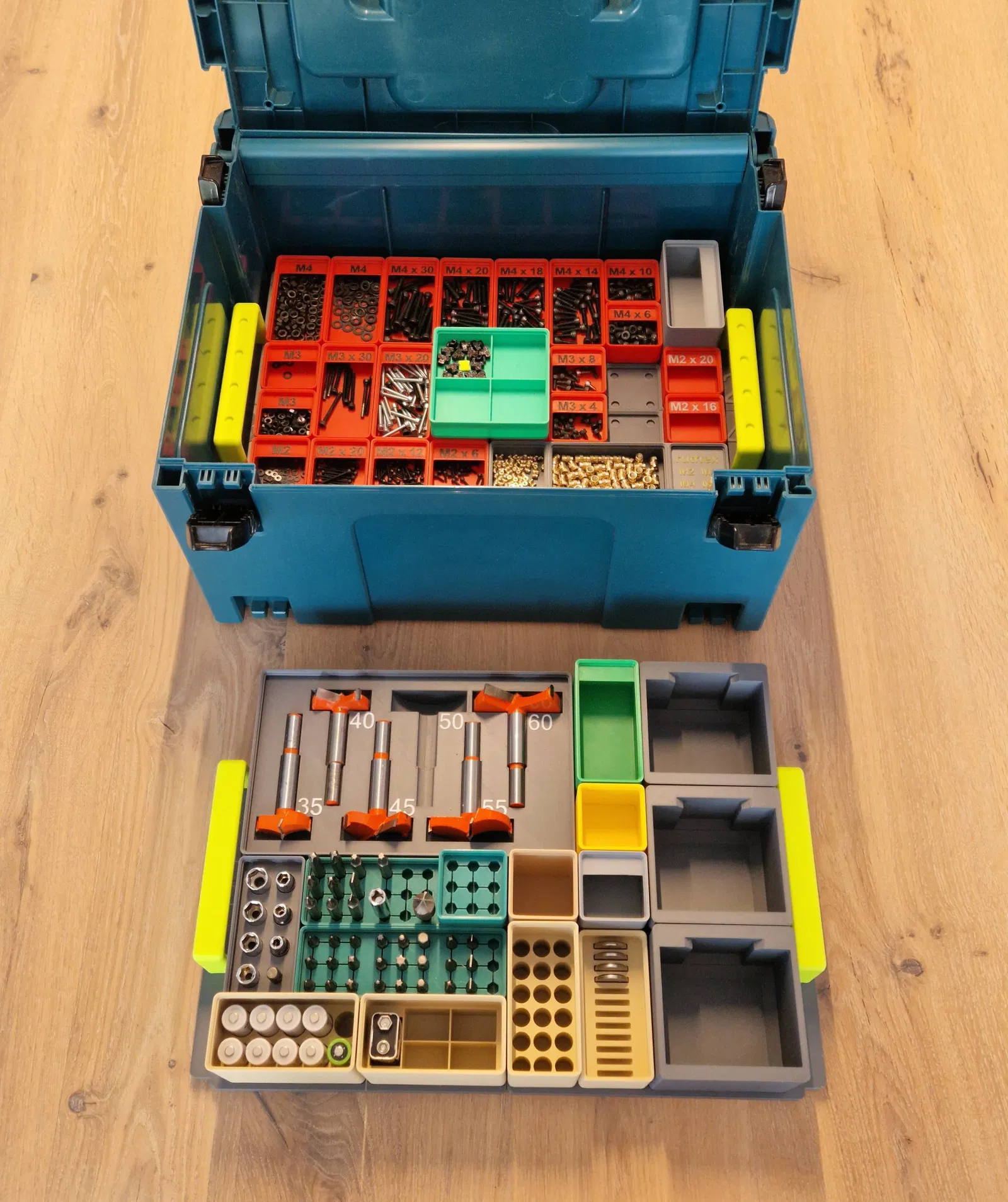

Tôi đã tạo ra khay xếp chồng này để chứa tất cả các hộp Gridfinity của tôi mà không cần phải sắp xếp lại chúng mỗi lần.

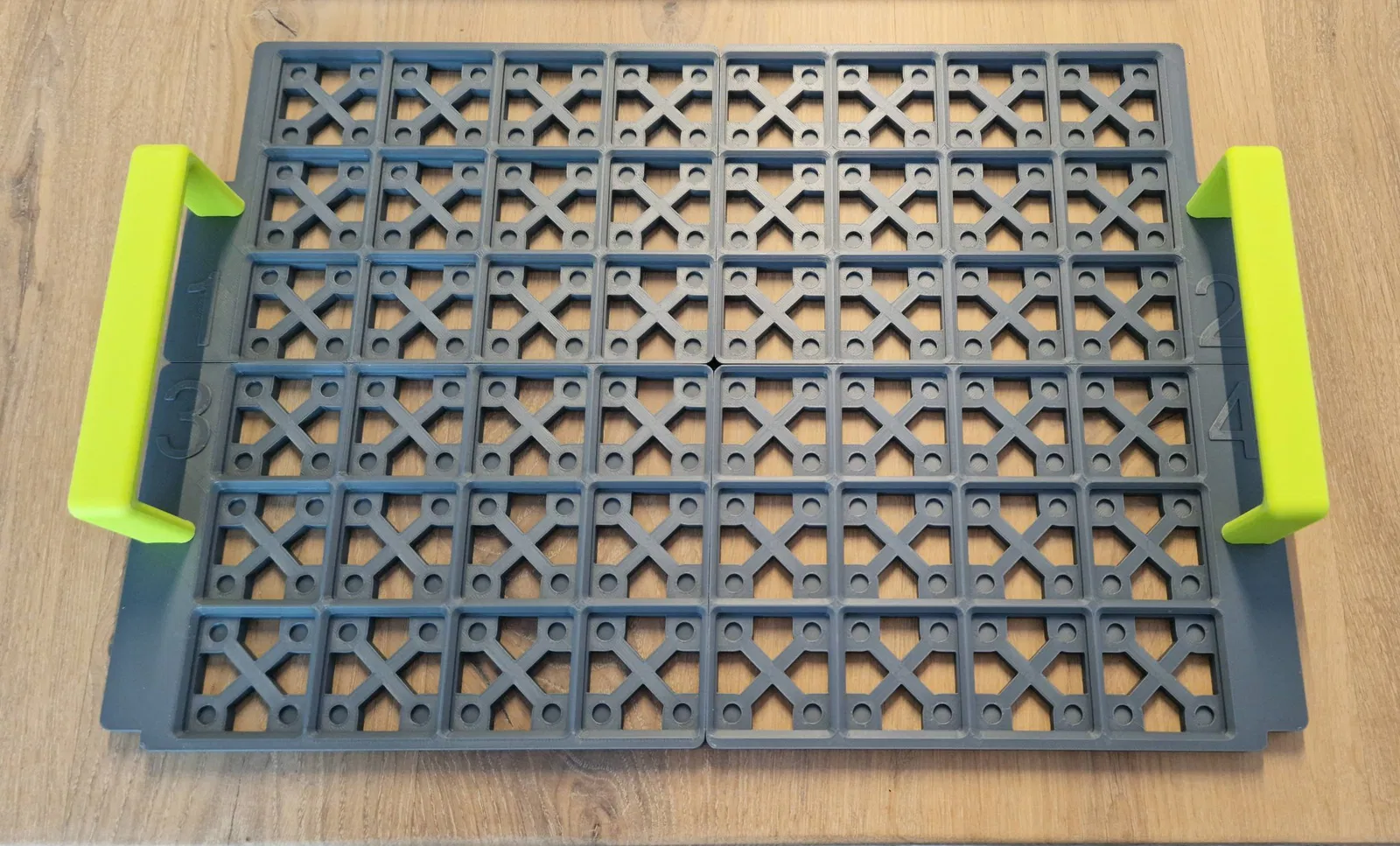

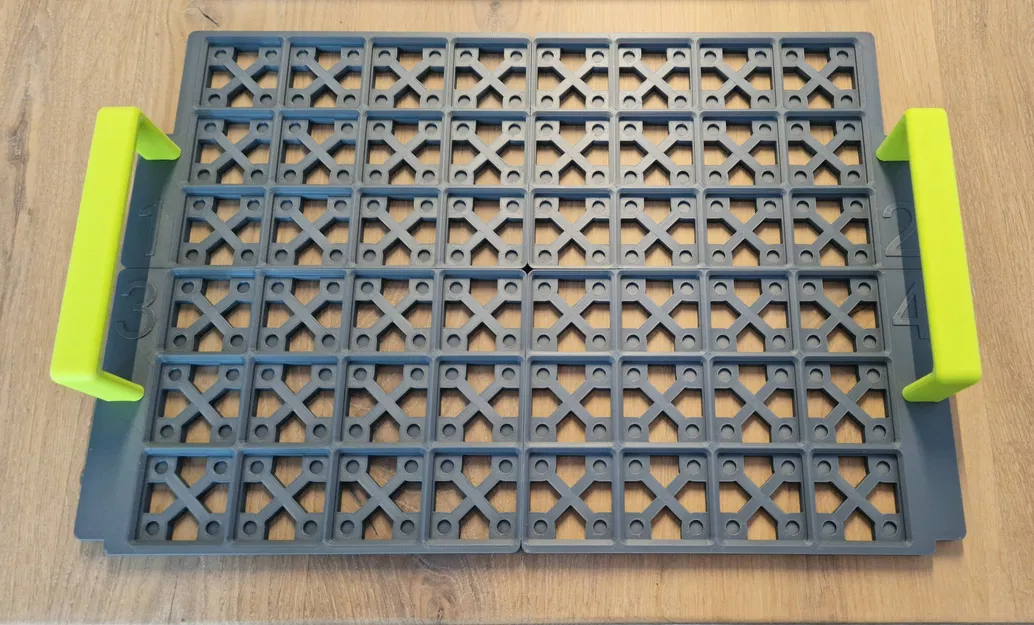

Mỗi tấm sử dụng một lưới 8 x 6.

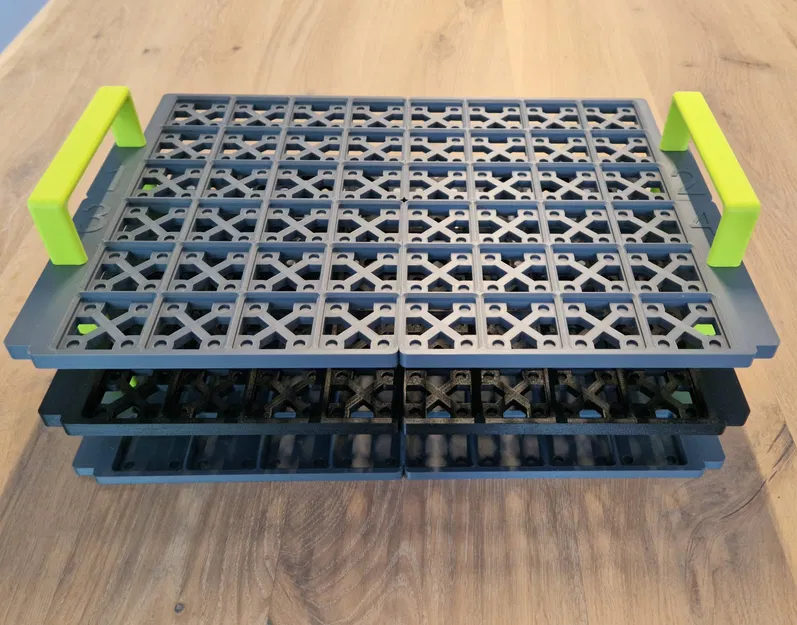

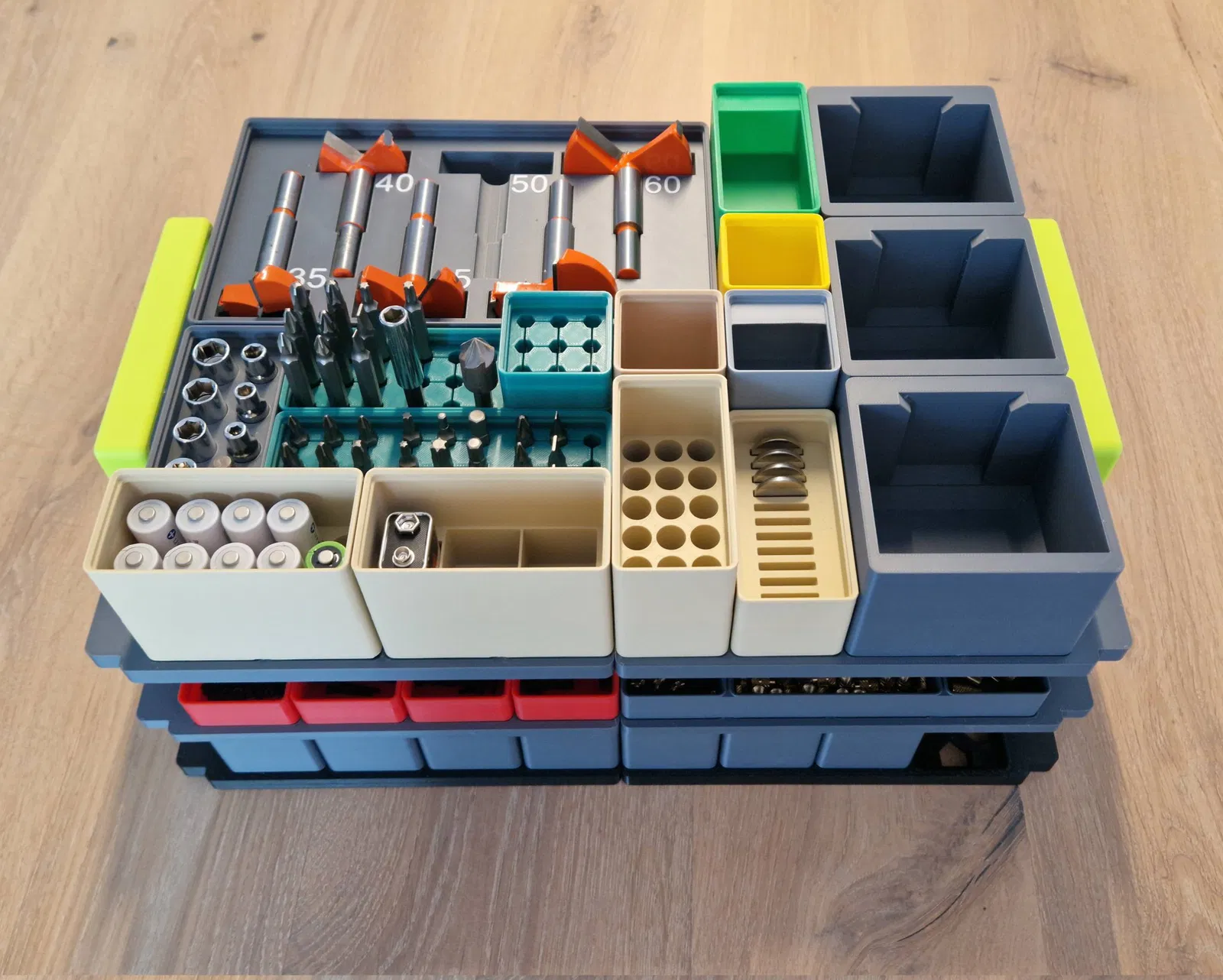

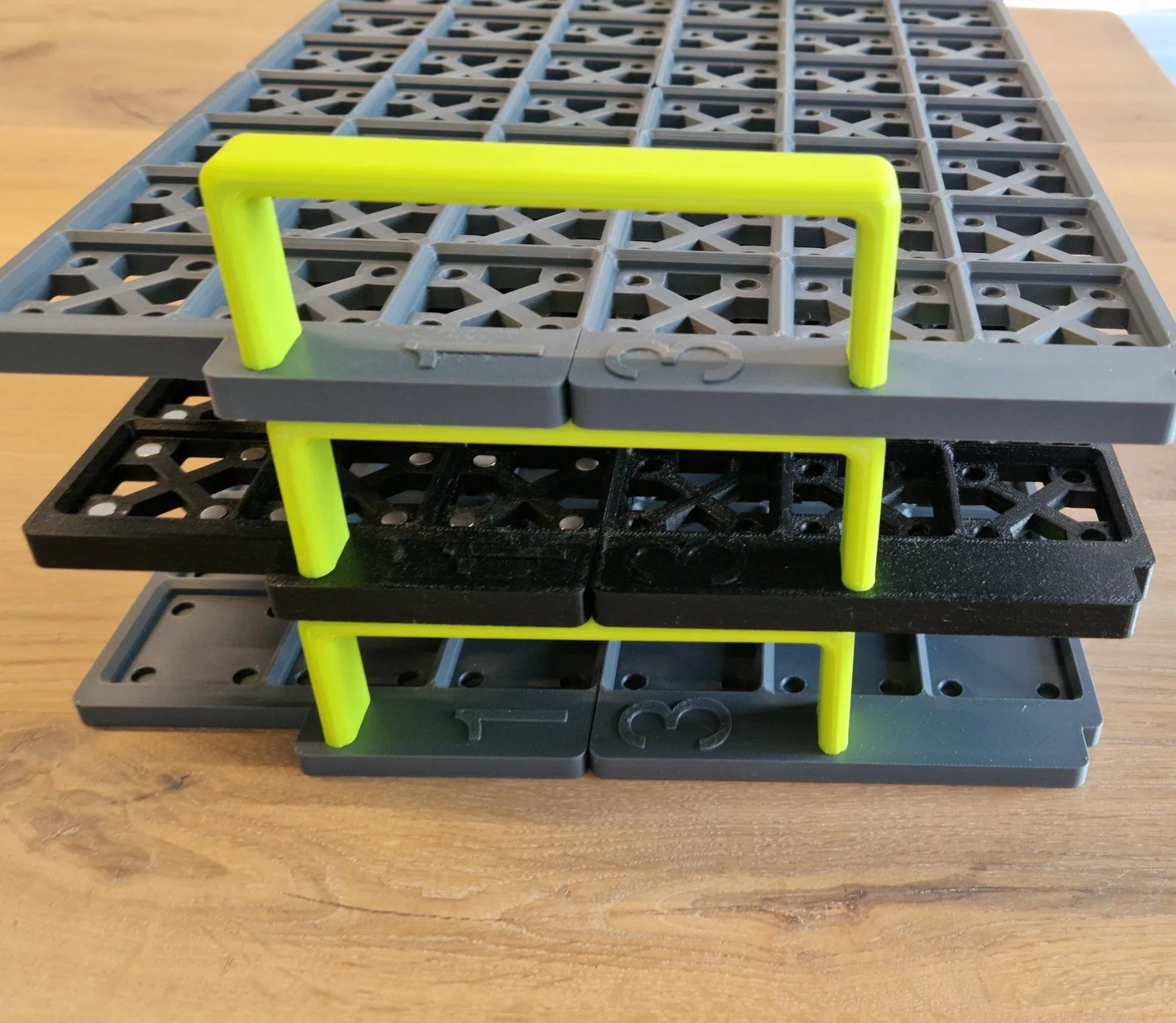

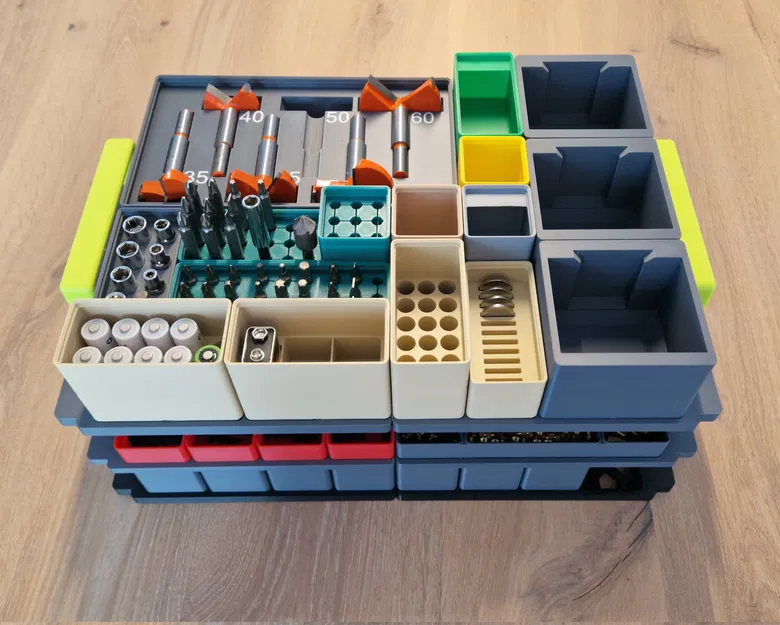

Bạn có thể xếp chồng tối đa 2 hộp ở độ cao 3 để đạt cùng độ cao với tay cầm. Nếu không, nó sẽ không thể xếp chồng được nữa.

Tôi khuyên bạn nên luôn tạo ra độ cao 6 để xếp chồng ở giữa khay. Vì vậy, nó không thể bị cong hoặc gãy.

-------------------------------------------------------------------------------------------------------

PHIÊN BẢN 2

Tôi đã tạo ra phiên bản thứ hai với tay cầm tốt hơn để dễ dàng lấy khay ra. Cũng có một phiên bản không chia cho mỗi loại để in với bàn in lớn.

-------------------------------------------------------------------------------------------------------

In Ấn và Lắp Ráp

• chọn mô hình bạn muốn
• in tất cả các bộ phận (đừng quên tay cầm)

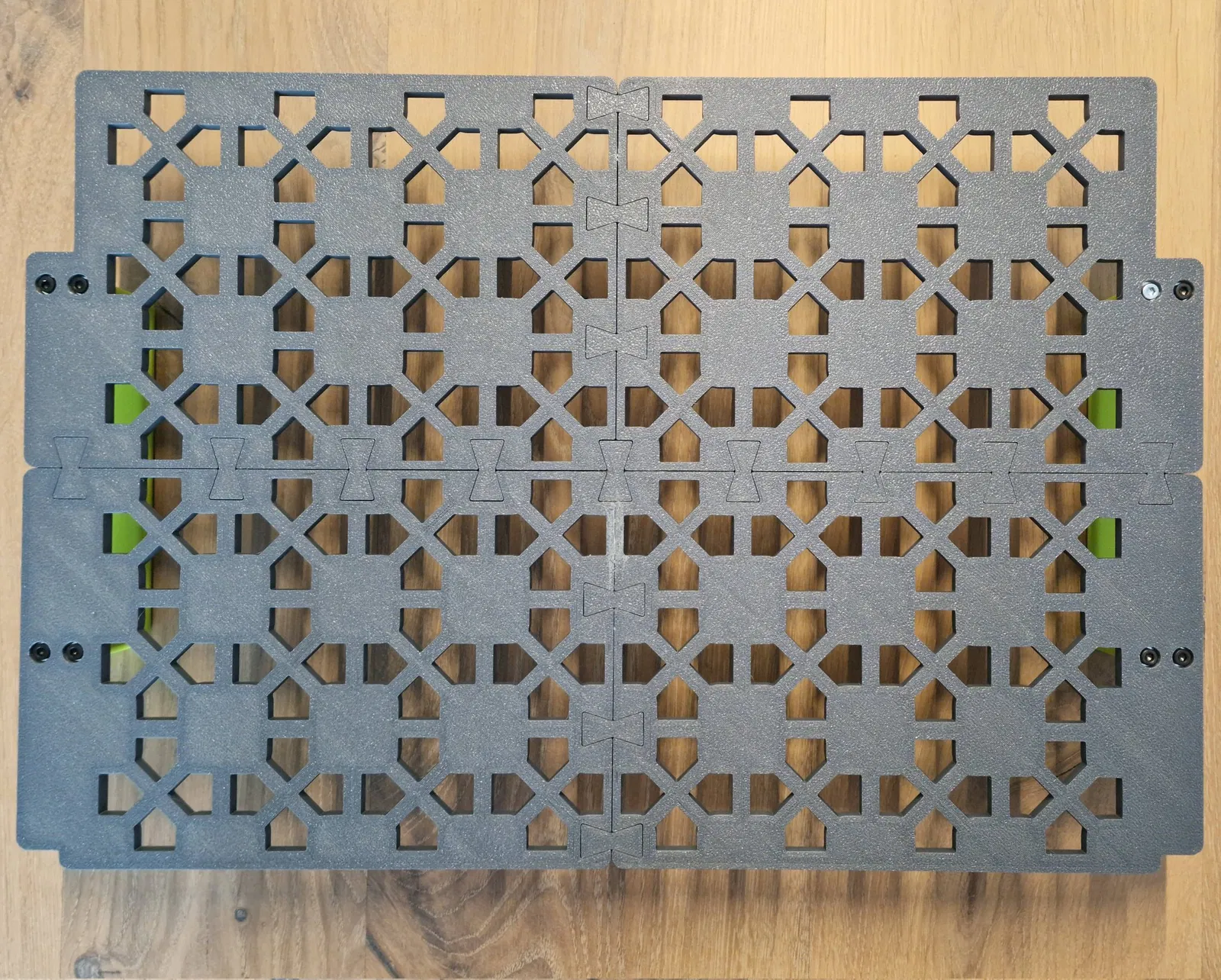

• dán các tấm lại với nhau
• chèn các đầu nối (cũng sử dụng keo)

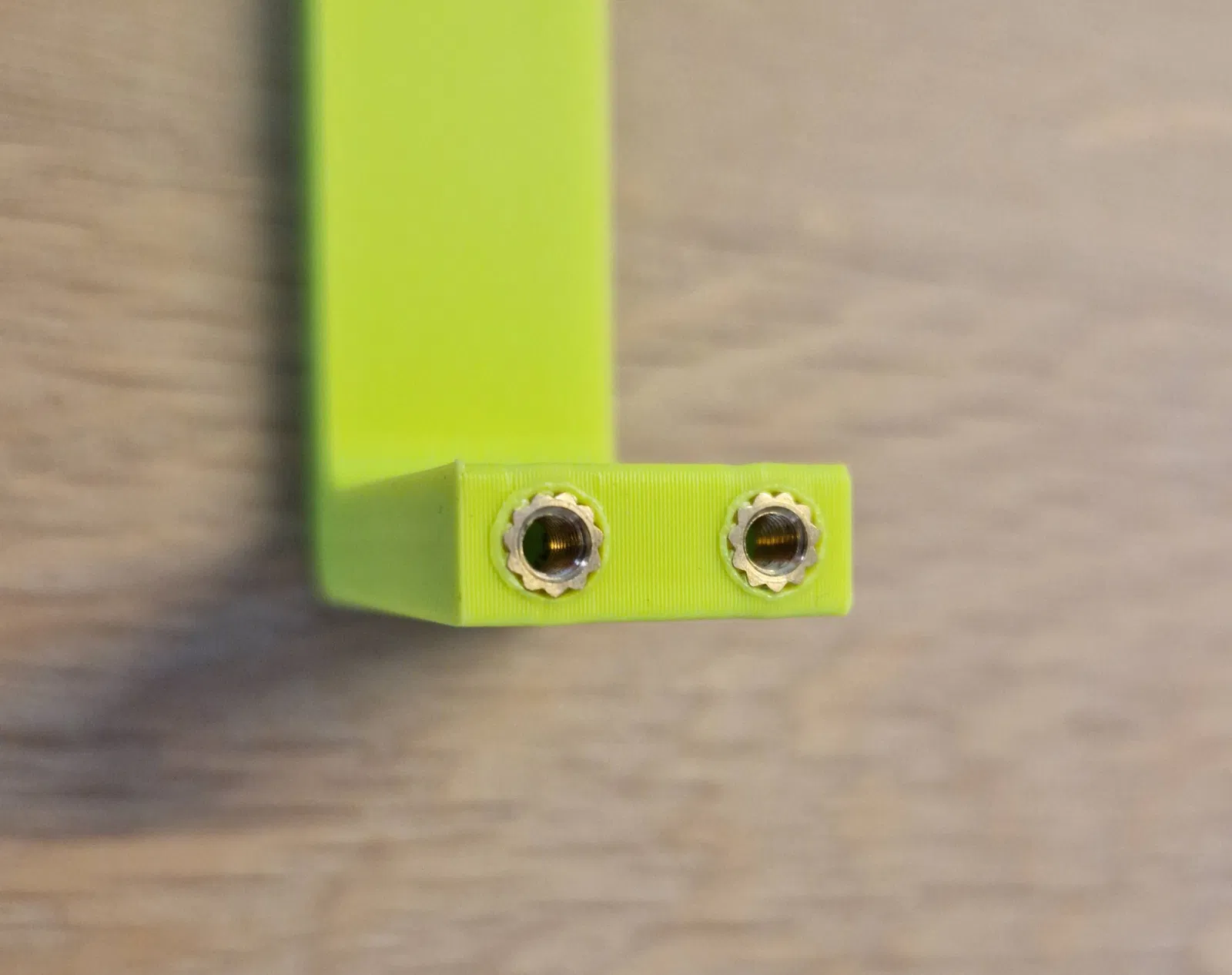

• lắp đặt các chèn ruthex vào tay cầm
• vặn tất cả lại với nhau

(Tôi đã dán các tấm lại với nhau trước và sau đó chèn các đầu nối)

Tôi đã in khay bằng PLA và PETG mà không gặp vấn đề gì

Các Thành Phần Cần Thiết

• M3 ruthex (hoặc chèn M3x5.7 cùng kích thước) x8
• vít M3x12 x8 (M16 cũng hoạt động)
• đai ốc M3 x8
