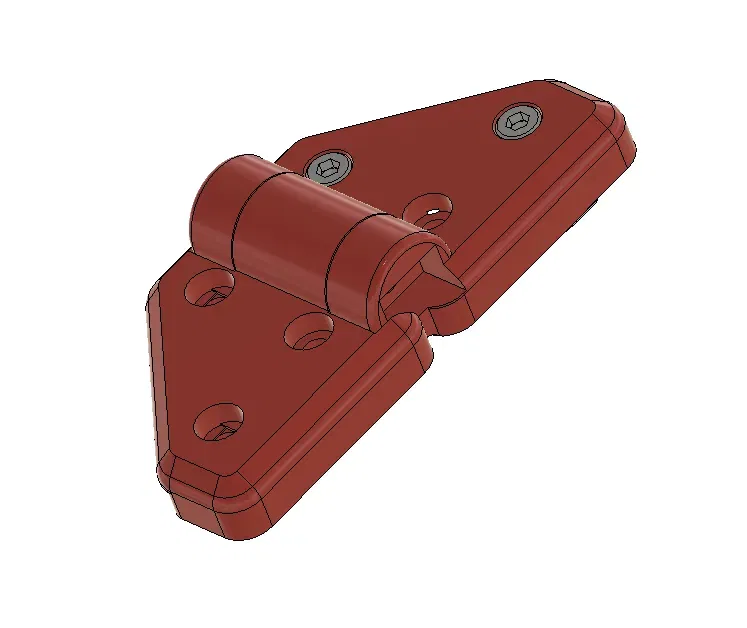

Cái bản lề góc tấm 2020 xoay 180 độ cho máy in 3D V1E

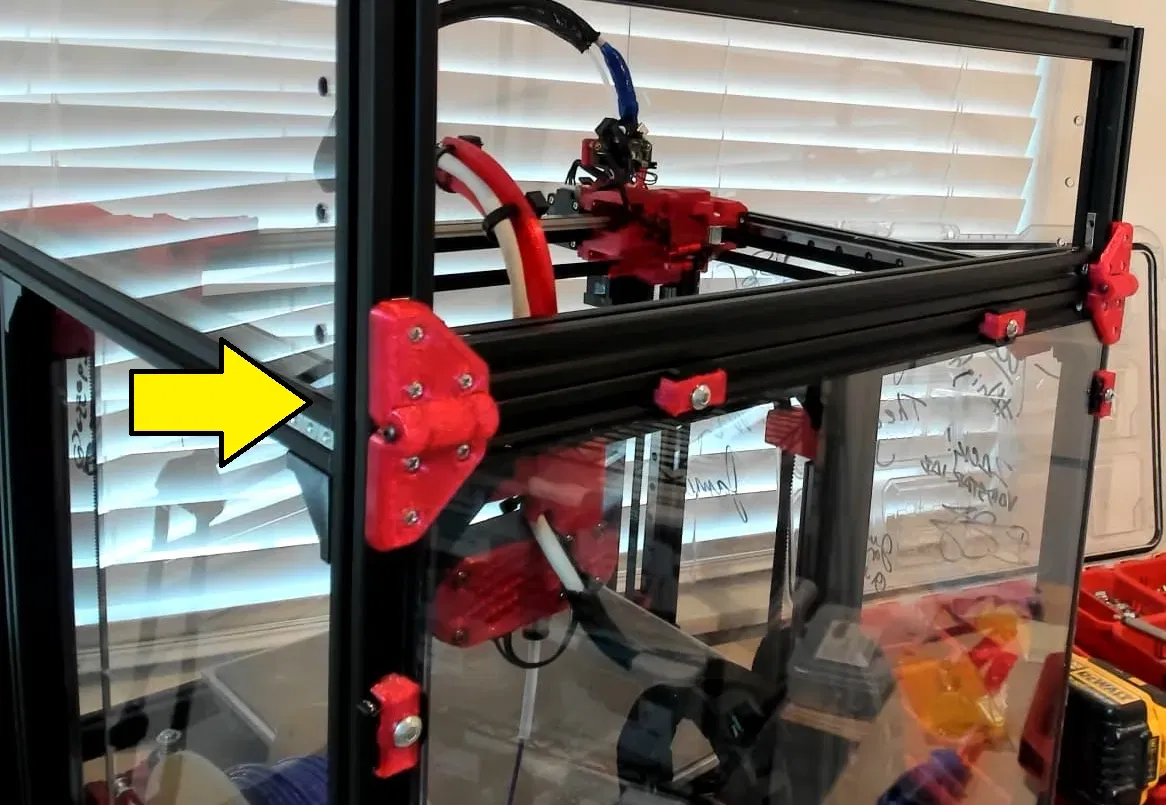

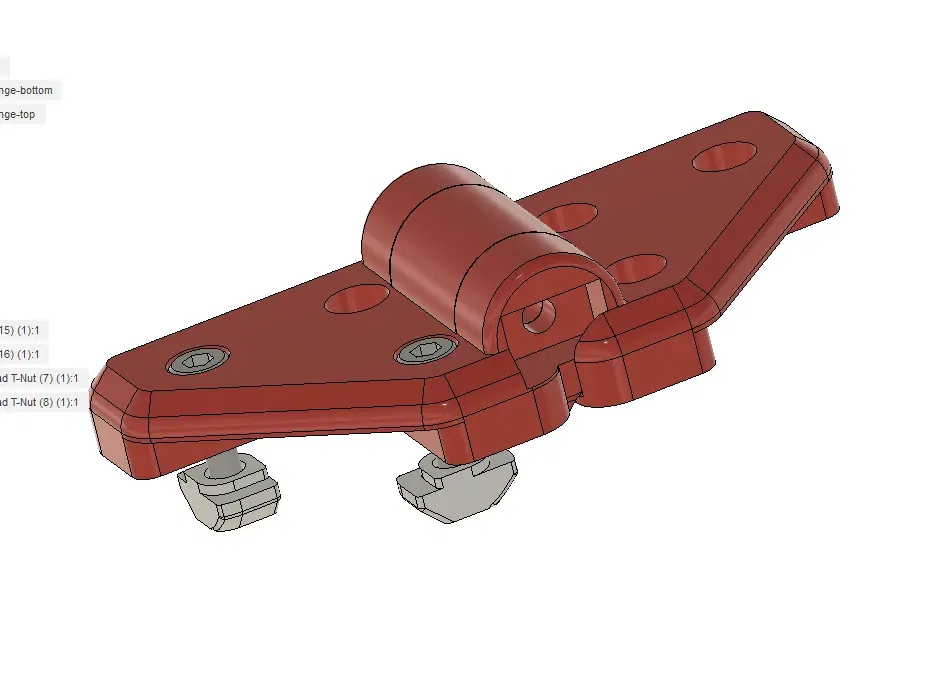

23-08-06 GHI CHÚ: Tôi KHÔNG sử dụng cho bản dựng của mình. Tôi đã tạo và chia sẻ một lựa chọn mới hơn giới hạn xoay 90 độ, sử dụng M5x30mm. Chi tiết, hình ảnh và video tại **** Tôi đang tìm kiếm bản lề 2020 có thể giữ/bảo vệ các tấm 1/8" (3mm) gắn vào cả tấm nắp trên và tấm lưng dưới. Bản lề cần hỗ trợ trọng lượng của nắp và chống lại lực xoắn/lực cắt từ các bộ giảm chấn/cột chống. Tôi đã xem xét nhiều thiết kế, cuối cùng đã phân nhánh https://github.com/VoronDesign/Voron- Trident/blob/main/STLs/Panels/corner_panel_clip_4mm_x8.stl Lưu ý: In bằng Overture Transparent Red PETG. Đảm bảo rằng các thiết lập cầu nối của bạn được điều chỉnh cho phần nhô ra ở góc. #### Các bộ phận: - Bu lông đầu nút M3x30mm

• Đai ốc T M3
• 6x bu lông đầu nút M3x10mm
• 6x đai ốc cuốn M3. Không thể sử dụng đai ốc trượt vì chúng quá lớn để phù hợp với một vài chỗ mà các thanh 2020 vuông góc gặp nhau, một phần vì các tấm bên trong dày 1/16" được kẹp giữa X và Y 2020. Mặc dù đai ốc T M3 có thể vừa, nhưng chúng sẽ không giữ nắp chắc chắn/đáng tin cậy. Vì vậy... Đã sử dụng đai ốc cuốn.

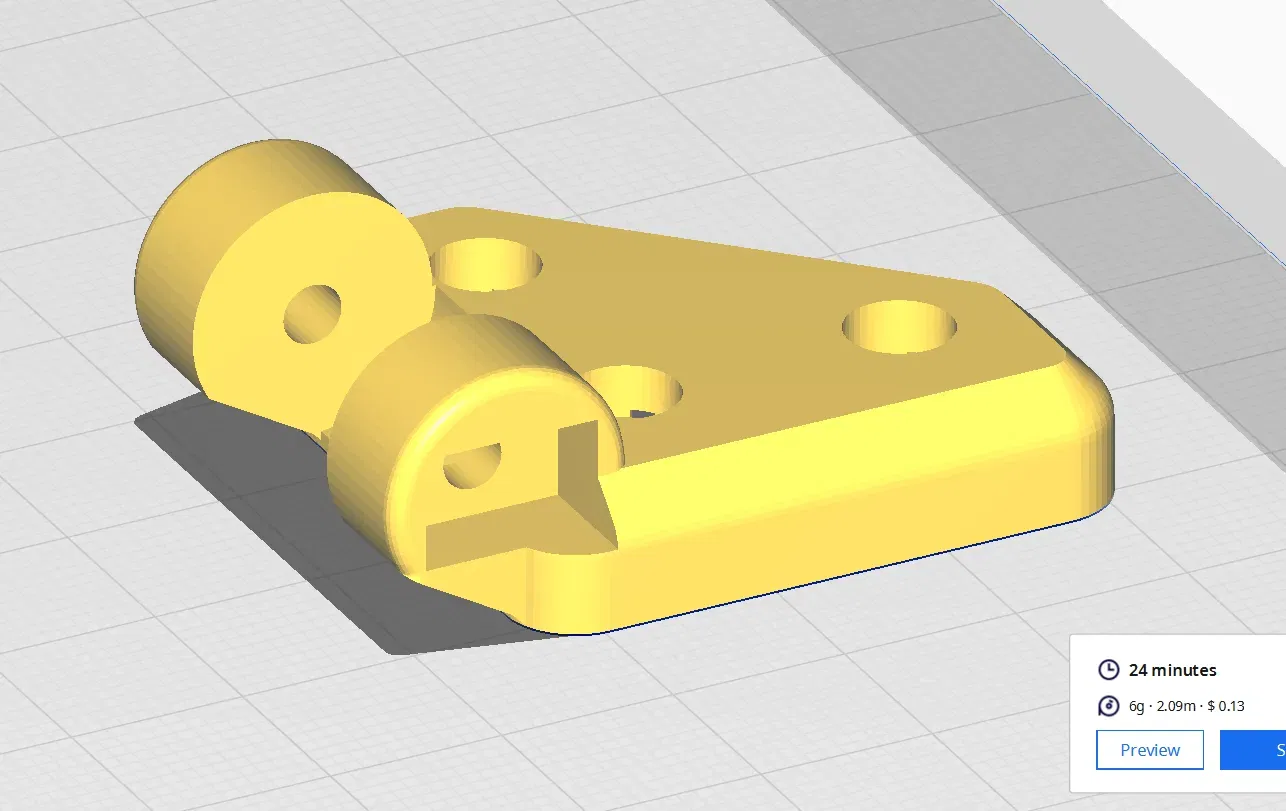

• In các bộ phận aza-hinge-top.stl và aza-hinge-bottom.stl ở đây, hoặc tại Github. Chi tiết về máy in 3D MP3DP v4 của V1 Engineering mà điều này được thiết kế cho tại https://forum.v1e.com/t/mp3dp-v4-azas-build/37251/216?u=azab2c
