Quạt tối giản cho Bàn nhiệt Creality K1

Quạt tối giản cho Bàn nhiệt

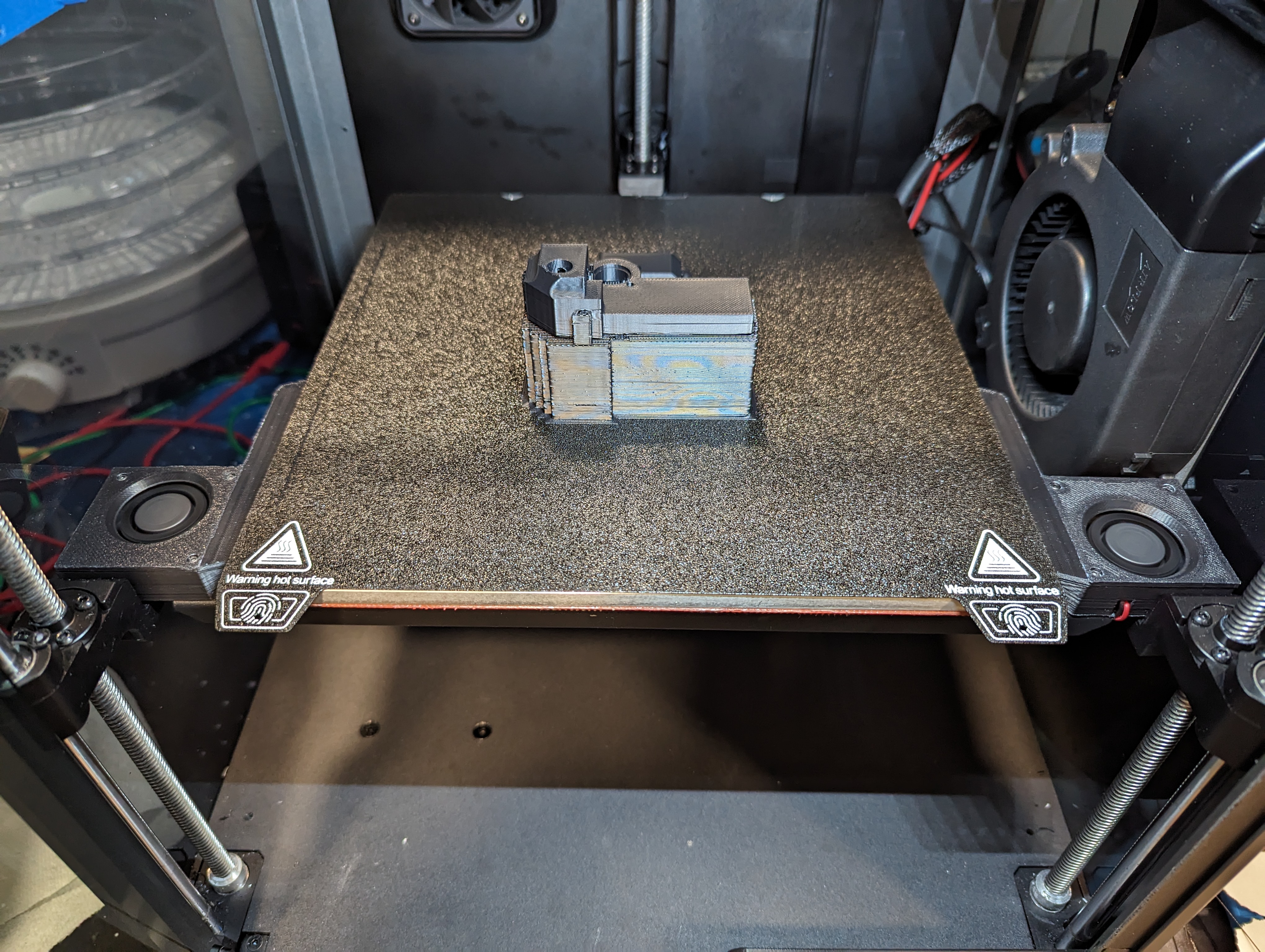

Tôi đã thiết kế các ống dẫn quạt tối giản cho bàn nhiệt để giúp làm nóng khoang của Creality K1. Các quạt này đặt ở hai bên để dễ dàng tiếp cận bàn nhiệt và sẽ giúp tăng tốc độ cũng như nhiệt độ khoang trong quá trình làm nóng trước và in.

Thiết kế sử dụng quạt thổi 4010 và được giữ với nhau bằng nhiều vít m2 và các đầu ren. Bạn có thể gắn chúng bằng cách tái sử dụng các vít ren thô m3 trên bàn nhiệt đến bộ phận trượt trục Z hoặc ren bằng vít ren mịn m3 và gắn một đai ốc ở mặt dưới. Xem hình ảnh để biết chi tiết cách gắn.

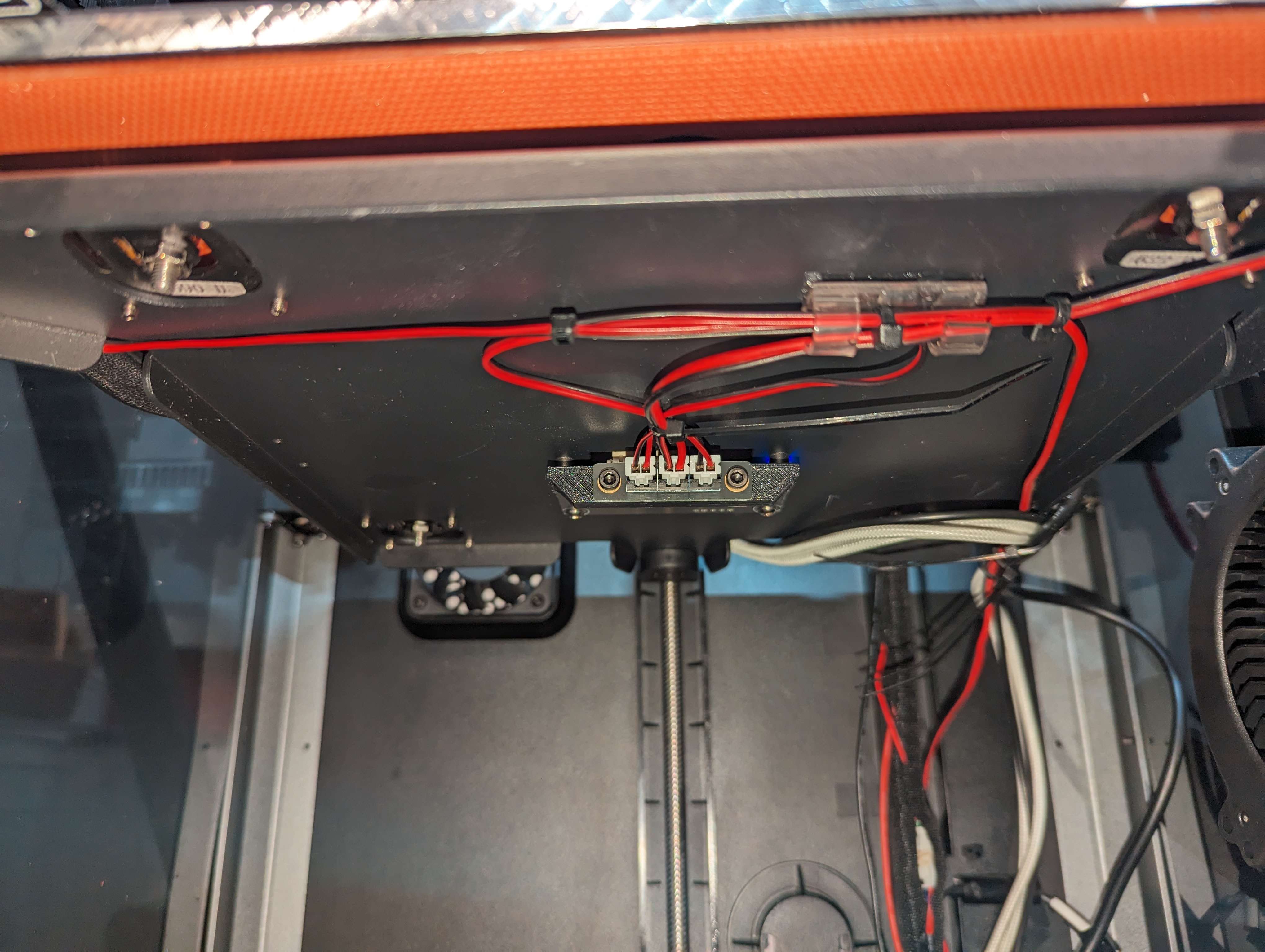

Dây nối cả hai quạt song song và cắm chúng vào đầu nối mở trên bảng điều khiển (Chân: PA0). Cấu hình chúng theo ý muốn trong printer.cfg của bạn (yêu cầu quyền root).

Với bàn nhiệt sau bán hàng của tôi (6,5mm) và bộ phận làm nóng (110V 500W), tôi có thể đạt và duy trì nhiệt độ khoang trong khoảng 60-70C tùy thuộc vào vật liệu đang in. Tất cả các tệp STL đã được định hướng theo cách tôi thấy tốt nhất để in chúng, nhưng đừng ngần ngại thử nghiệm.

Lưu ý: In bằng ABS, ASA hoặc PC.

Danh sách vật liệu (BOM):

6x M2x12mm

4x M2x8mm

4x M3x8mm ren thô (tái sử dụng từ máy in)

10x Đầu ren M2 (Tôi đã sử dụng cái này)

2x Quạt thổi 4010 (Tôi đã sử dụng cái này)

Hướng dẫn lắp ráp:

1. Lắp đầu ren m2 vào đây:



2. Lỗ gắn vào cánh tay trục Z:



3. Lắp quạt vào ống dẫn và đi dây.

4. Gắn nắp trên bằng vít M2x12 (Đỏ) vào 3 lỗ trên vỏ và vít M2x8 (Xanh lam) vào 2 lỗ trên ống dẫn.
