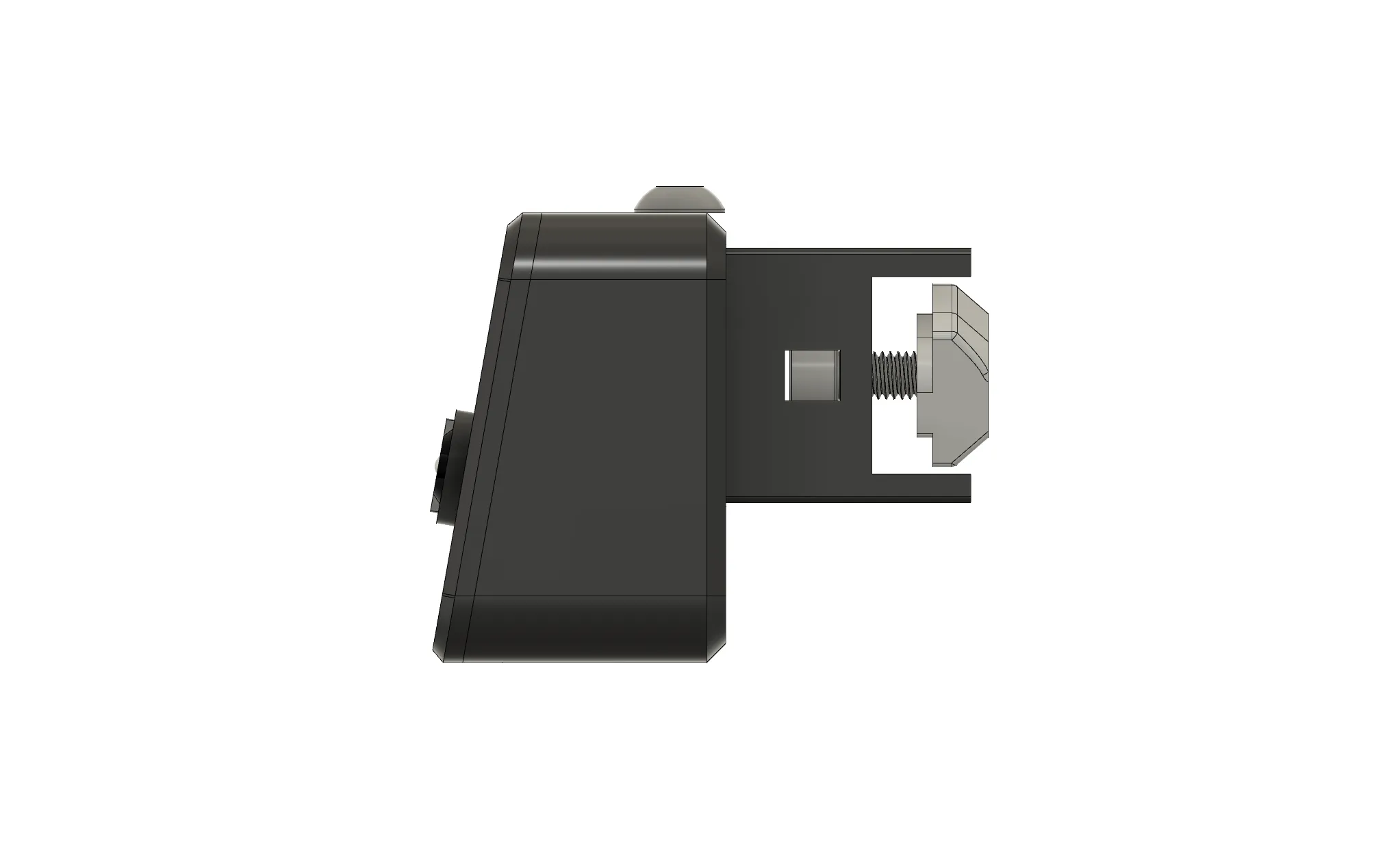

Giá đỡ camera Raspberry Pi 2.1 cho máy in Voron 2.4

Một bản remix của giá đỡ Camera Raspberry Pi 3 tuyệt vời của Sam Wolfson.

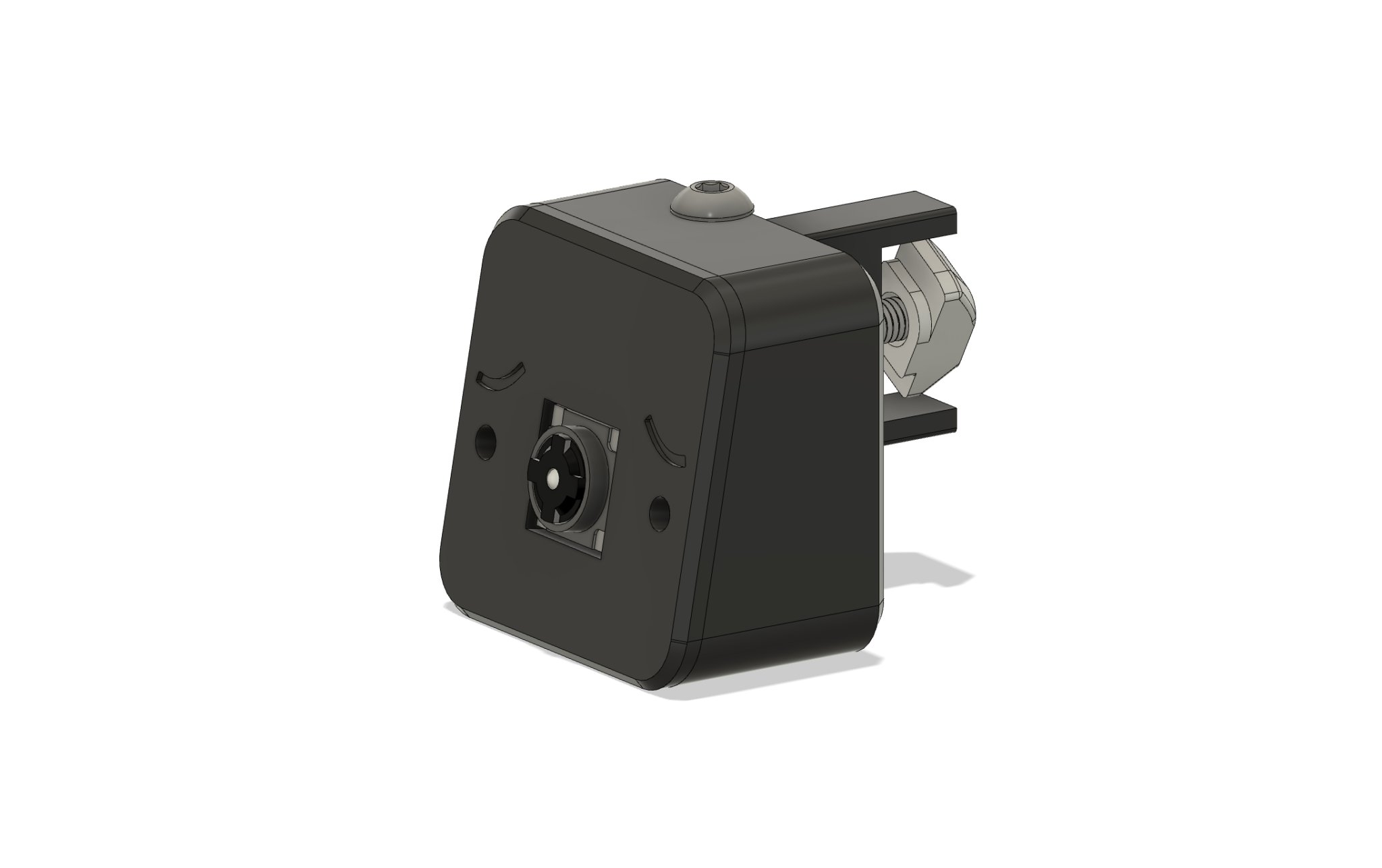

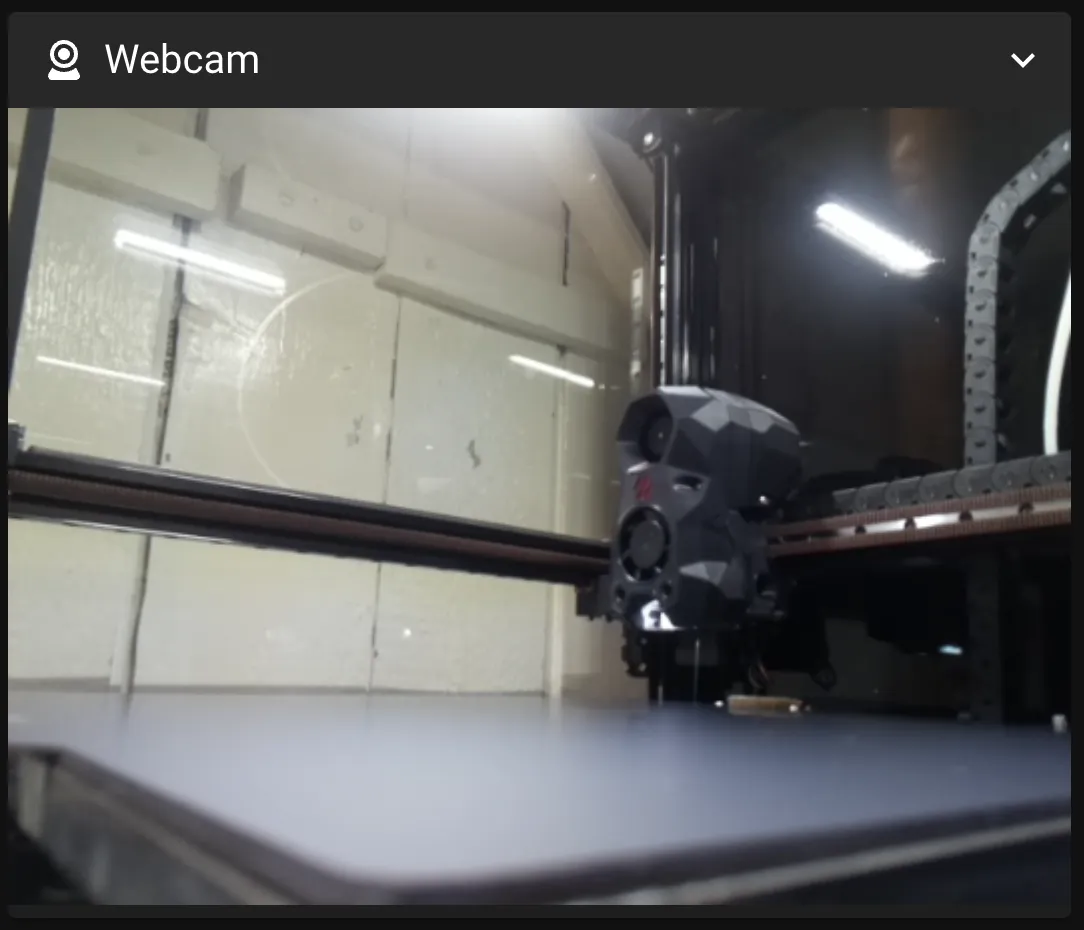

Tôi đã sửa đổi các mô hình để phù hợp hơn với mô-đun Camera Raspberry Pi 2.1 (cửa sổ cho ống kính camera nhỏ hơn một chút). Ngoài ra (có lẽ do góc nhìn hẹp hơn của camera cũ - xem hình ảnh), tôi đã nâng camera lên 10 độ để có cái nhìn lớn hơn về khối lượng in (cho các bản in cao hơn).

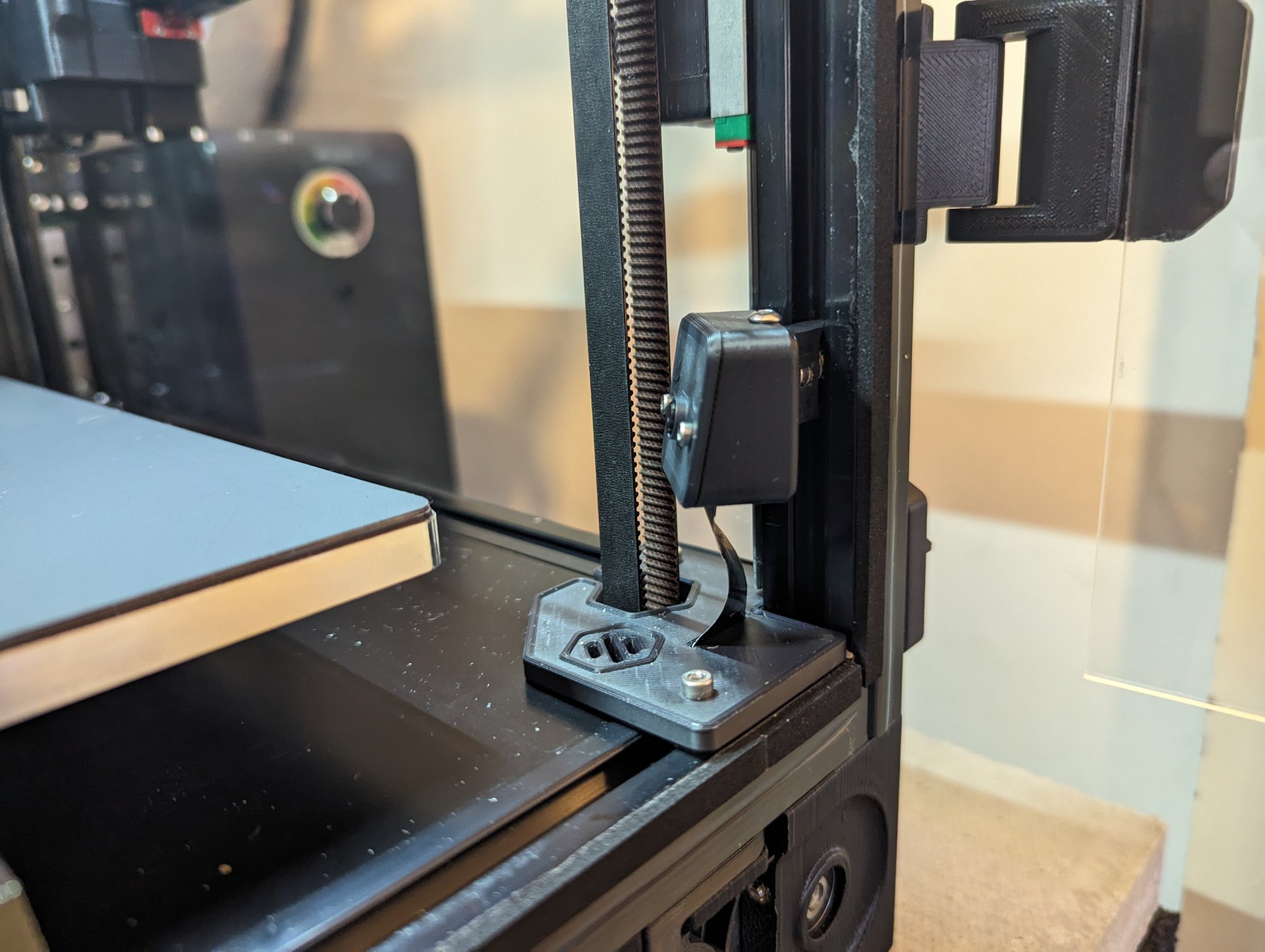

Thiết kế cho Voron 2.4, mặc dù cũng sẽ hoạt động cho các thanh đùn 2020 khác.

In với cài đặt phần tiêu chuẩn của Voron. Tôi đã sử dụng giá đỡ cho phần nhô ra trên thân vỏ (và chặn mọi thứ khác), mặc dù điều này có lẽ không hoàn toàn cần thiết.

In 1 phiên bản của "case_body" tùy thuộc vào bên nào bạn muốn lắp camera, 1 “hinge” và 1 "case_front". Tôi cũng đã bao gồm một nắp đai Z cho cả hai bên phù hợp với các nắp đai z khác mà tôi đang sử dụng với một lỗ cắt cho cáp.

Bao gồm các tệp .step nếu bạn muốn điều chỉnh.

Phần cứng cần thiết (giống như bản gốc):

• 1 vít M3x6 SCHS
• 1 T-nut M3
• 1 vít M3x20 BCHS (vít dài hơn và SCHS cũng đều ổn)
• 2 vít M2x8 BCHS (SCHS cũng đều ổn)

Lắp ráp (giống như bản gốc):

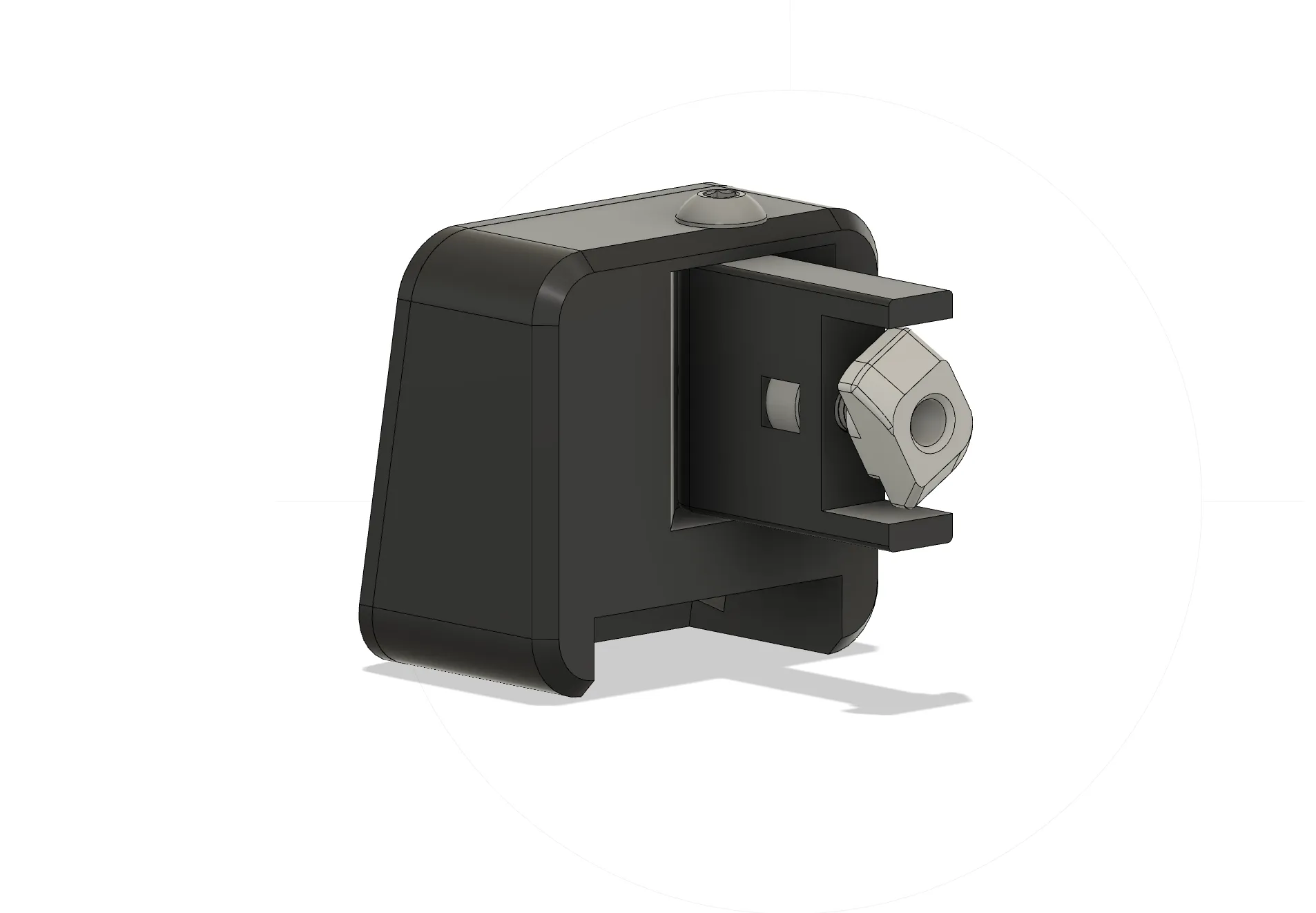

• Gắn bản lề, T-nut và vít M3x6 vào thanh đùn trước. Bạn sẽ không thể truy cập vào vít sau khi vỏ được kết nối với bản lề.
• Chèn bảng camera và vít vào mặt trước của vỏ bằng các vít M2x8.
• Căn chỉnh vỏ với bản lề và vặn chặt lại với vít M3x20.
