Kết nối nhanh PTFE cho hộp khô - Khóa bayonet

Cập nhật 22.10.2023: V2 đã có mặt.

V2 là phiên bản cập nhật với đường kính lớn hơn một chút ở tất cả các bộ phận. Điều này mang lại cho các vít một ít tường hơn, mà cuối cùng, trông đẹp hơn và in tốt hơn.

Loại vít vẫn là M3, kích thước của vòng O không thay đổi ở 18 OD, 14 ID, độ dày 2mm, kích thước lỗ lắp cũng không thay đổi - vì vậy tất cả các kích thước “phụ kiện” quan trọng đều không thay đổi để tiện lợi.

Các tệp V1 vẫn có sẵn nếu bạn muốn so sánh chúng.

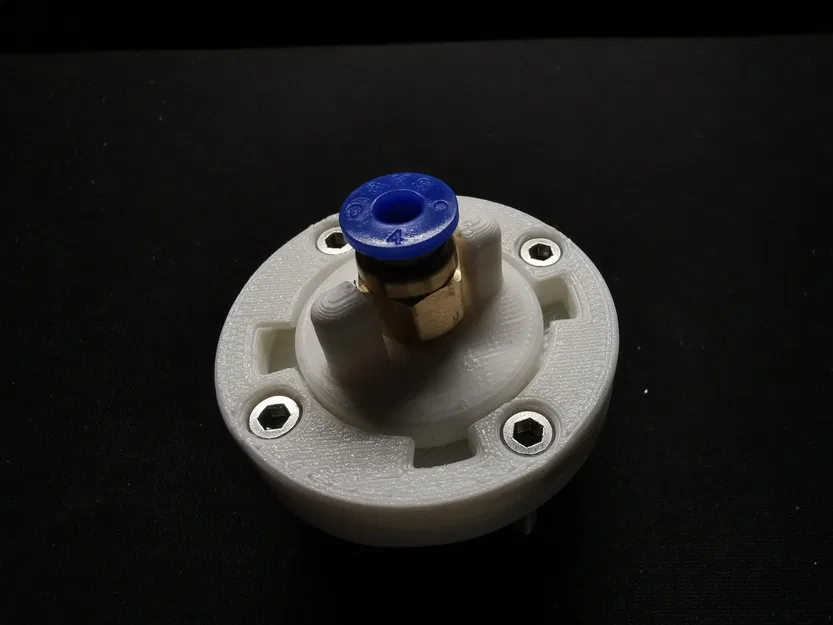

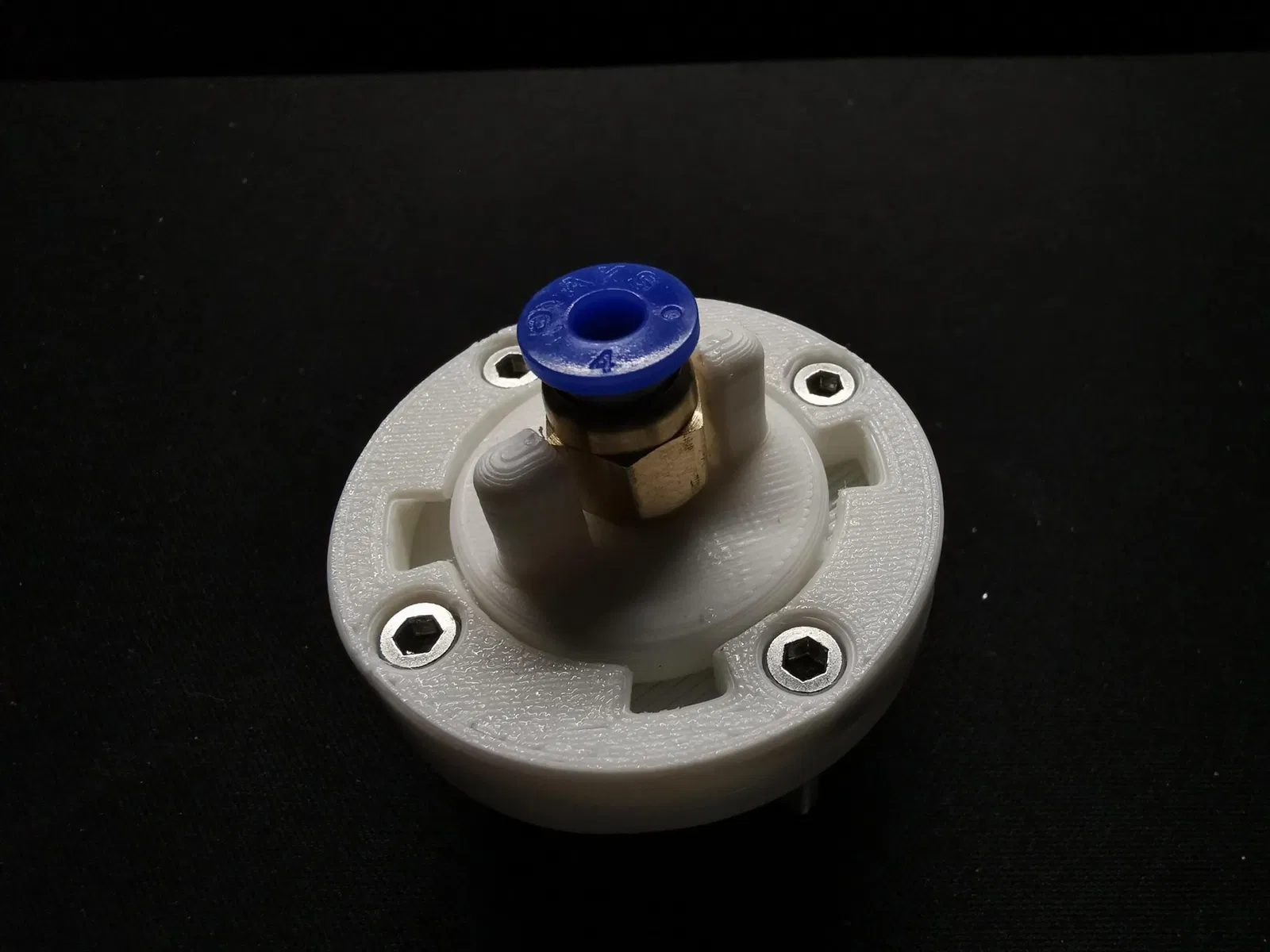

Các bức ảnh là sự kết hợp giữa V1 và V2 - các bản in màu đen là V1, bản in màu trắng là V2.

--------------

cập nhật nhỏ 21.10.23 : 1: đã thêm 3 tệp mới: phiên bản M3-hexnut của các tấm lưng 2: đã thay thế 2 tệp: các phiên bản “cọc in” của Plug và Fitting Plate giờ đây có các cạnh gờ cho các cọc chắc chắn hơn. 3: Tệp STEP hiện có sẵn cho tất cả các bộ phận - đừng ngạc nhiên nếu một số trong số chúng lơ lửng giữa không trung, tôi đã xếp các bộ phận trong dự án của mình nên có lẽ đó là lý do điều đó xảy ra.

--------------

Bạn có một ống PTFE ngay đến máy in của bạn, để cấp nguyên liệu không? Luôn luôn chuyển đổi các cuộn bên trong các hộp khô của bạn, vì ống PTFE chỉ chạy đến một vị trí duy nhất hay bạn có nhiều ống PTFE treo lơ lửng xung quanh?

Không còn nữa…

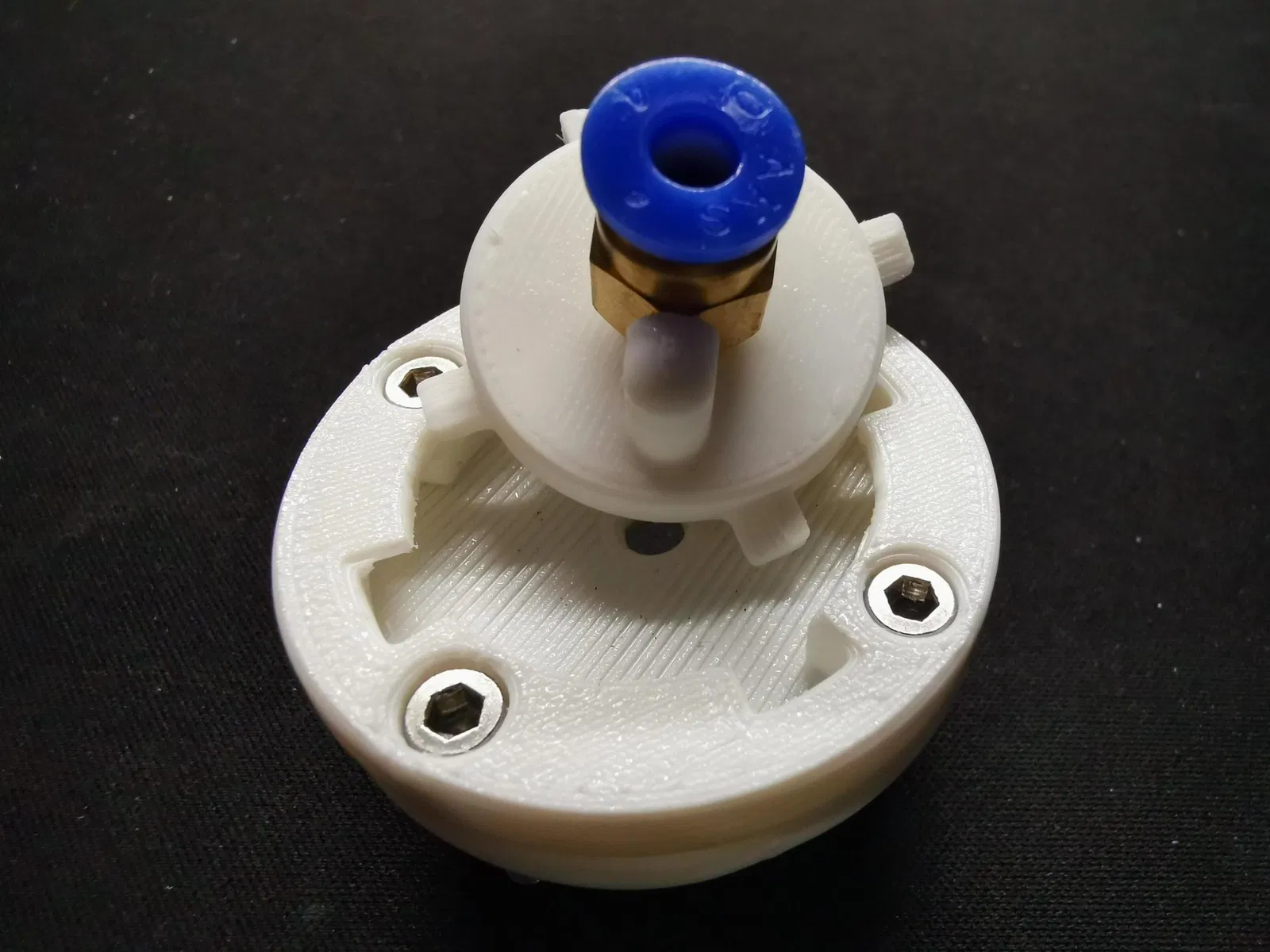

Đây là một bộ kết nối nhanh ống PTFE. Một đầu ống được kết nối với máy in của bạn (kiểm tra các mẫu khác của tôi cho một giá đỡ cuộn-PTFE-Fitting-mount) và đầu còn lại nên được kết nối với hộp khô của bạn, nhưng BẠN hỏi làm thế nào? Để tôi giải thích :)

Những gì bạn sẽ cần: - 4x vít M3, tối thiểu 6mm dài nếu vật liệu của hộp khô của bạn dày 1mm, có thể dài hơn - 1x Fitting PC4-M6 (lý tưởng với một khe lục giác nhỏ bên trong fitting) - vòng o-ring cao su 18mm OD, 14mm ID, 2mm (có thể coi là tùy chọn nhưng RẤT được khuyến nghị vì điều này cung cấp một con dấu kín khí VÀ một ít ma sát cho một kết nối chắc chắn. - tùy thuộc vào “Fitting-Plate” của bạn, chọn: 2x vít M3 nữa để dễ dàng xoay. - không có nam châm, không có keo.

Ví dụ:
bạn muốn lắp ráp hộp khô của mình với 4 cổng kết nối nhanh và kết nối 1 máy in với nó?

• 16x ốc M3, dài tối thiểu 6mm (nếu tường hộp khô dày 1mm)
• 1x Phụ kiện PC4-M6
• 1x Bảng phụ kiện, nếu phụ kiện của bạn có lỗ hex bên trong hãy sử dụng một trong hai biến thể, nếu không vui lòng sử dụng biến thể “Bảng phụ kiện-ốc”, nếu bạn sử dụng biến thể ốc bạn sẽ cần thêm 2 ốc M3 nữa
• 3x Phích cắm theo lựa chọn của bạn, nếu bạn sử dụng biến thể “ốc phích cắm” bạn sẽ cần thêm 2 ốc M3 cho mỗi phích cắm
• 4x Bảng nhận
• 4x Bảng mặt sau theo lựa chọn của bạn
• 4x O-ring 18 OD, 14ID, 2mm, một cho mỗi phích cắm và bảng phụ kiện

Có một vài biến thể, vui lòng tiếp tục đọc để biết thông tin chi tiết về cách sử dụng cái gì khi nào và tất cả mọi thứ nói chung.

Hãy làm ơn cho bản thân và đừng sử dụng giá đỡ cho bất kỳ bộ phận nào trong số này. Tất cả các mô hình đều được định hướng trong các STL theo cách chúng in tốt nhất nhưng điều đó là rõ ràng trên tất cả chúng, tôi sẽ nói vậy.

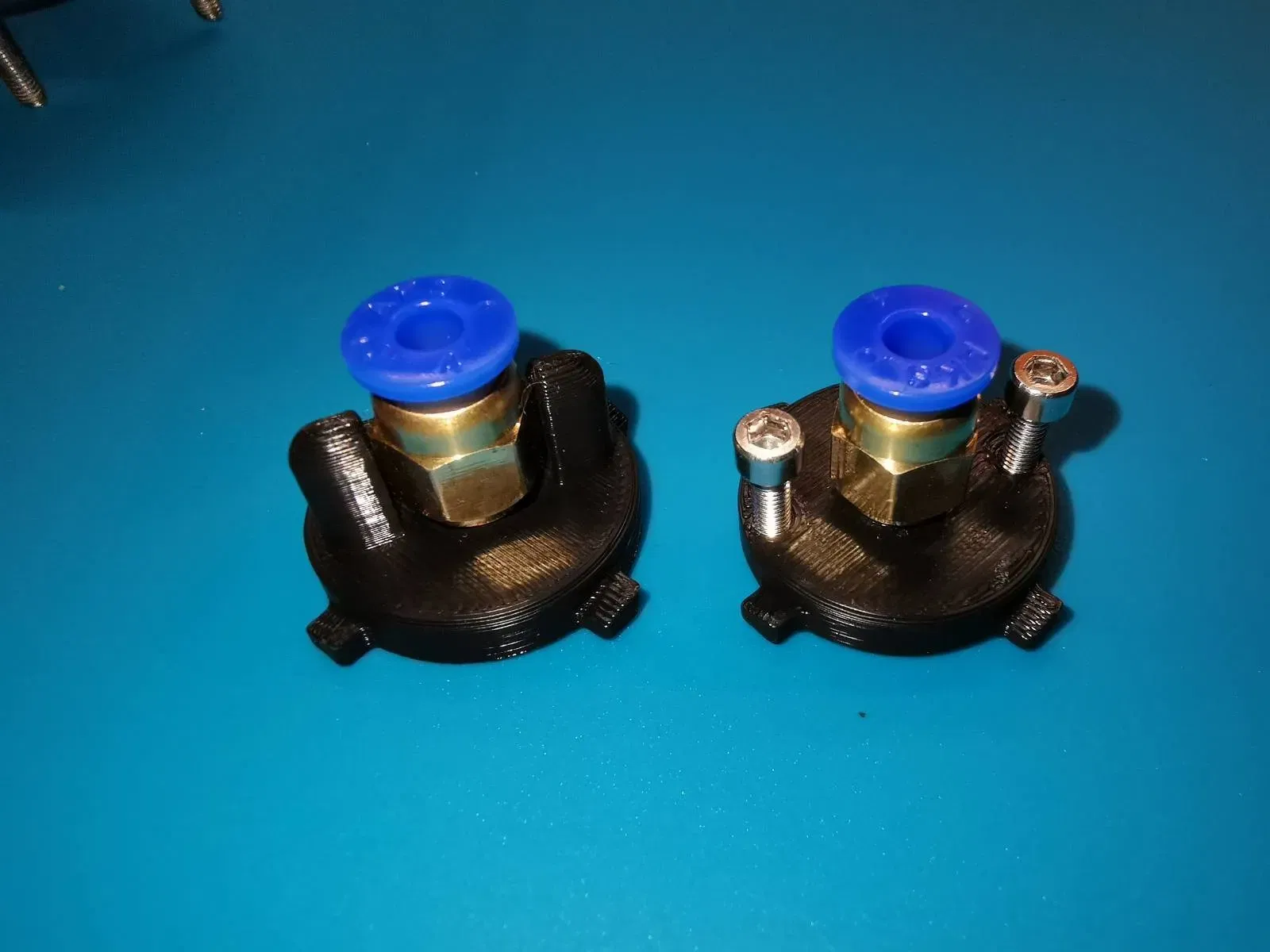

Bảng phụ kiện, 2 biến thể
1: nếu phụ kiện PTFE của bạn có một lỗ hex bên trong bạn có thể sử dụng bảng phụ kiện có hai chốt in ở bên - bạn sẽ không cần 2 ốc bổ sung cho phiên bản này. Lỗ cho phụ kiện PTFE là 5.8mm, phụ kiện M6 sẽ cắt ren của nó một cách đẹp mà không bị quá chặt.

2: nếu phụ kiện PFTE của bạn không có lỗ hex bên trong bạn sẽ phải xoay nó bằng một cái cờ lê - không thể có các chốt in cản trở, đúng không ;)

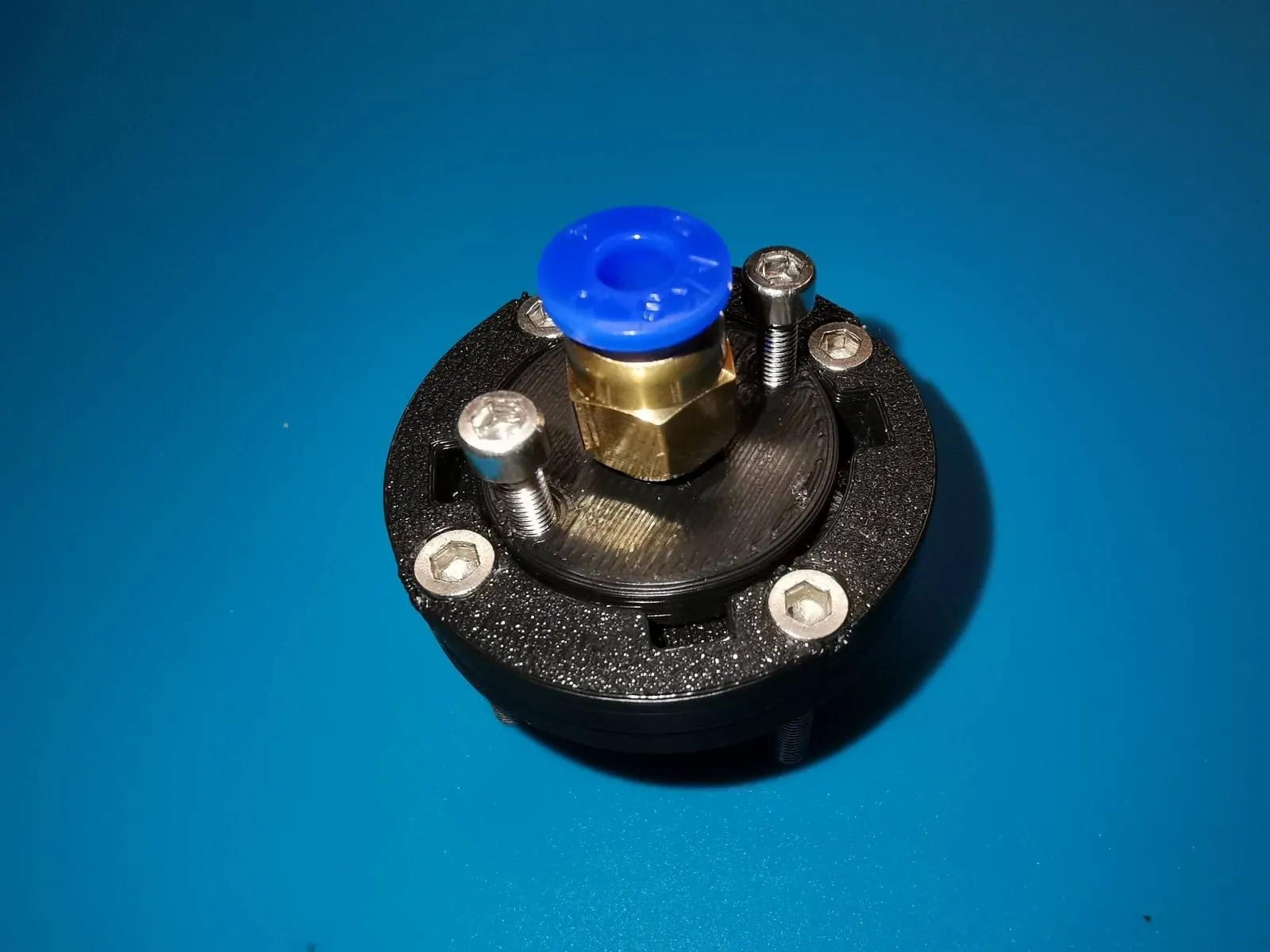

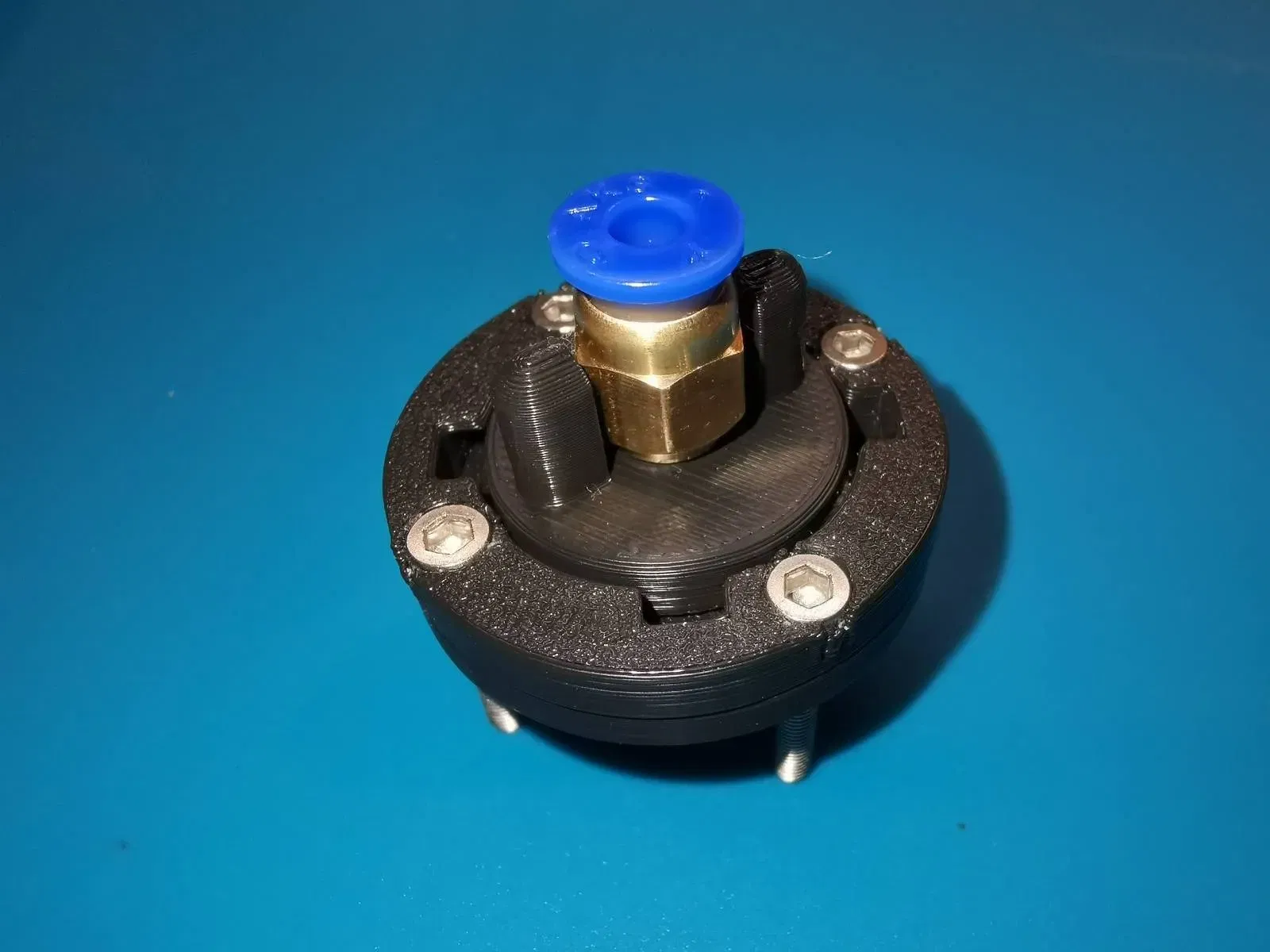

Đối với những phụ kiện này có Bảng phụ kiện với 2 lỗ ốc để lắp 2x ốc M3, chiều dài tùy chọn của bạn, những cái trong ảnh dài 10mm - để có độ bám tốt hơn vào đầu nối. Các lỗ có đường kính 3mm, ốc M3 sẽ tự cắt ren của chúng.
Lỗ cho phụ kiện PTFE là 5.8mm, phụ kiện M6 sẽ cắt ren của nó một cách đẹp mà không bị quá chặt.

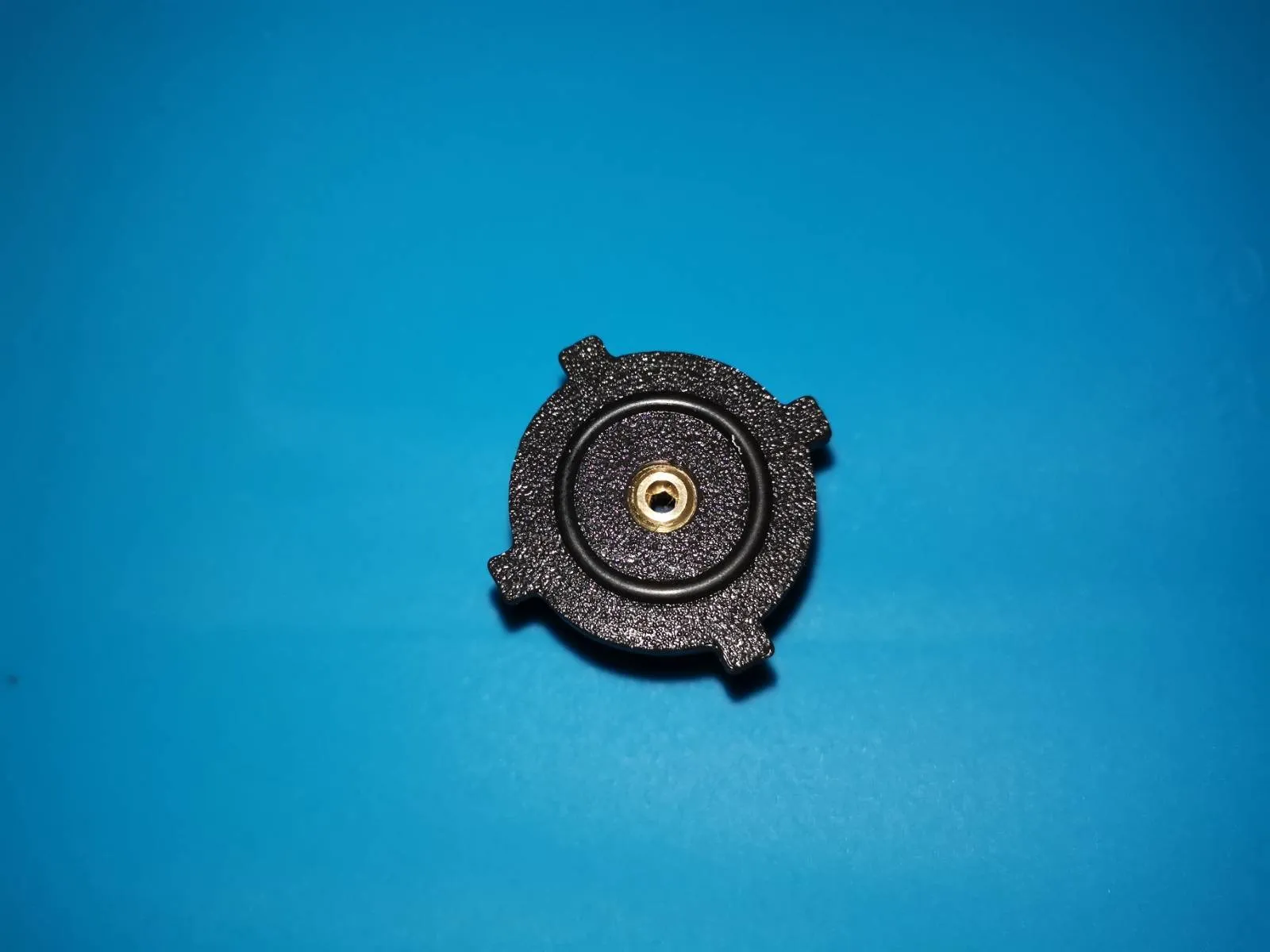

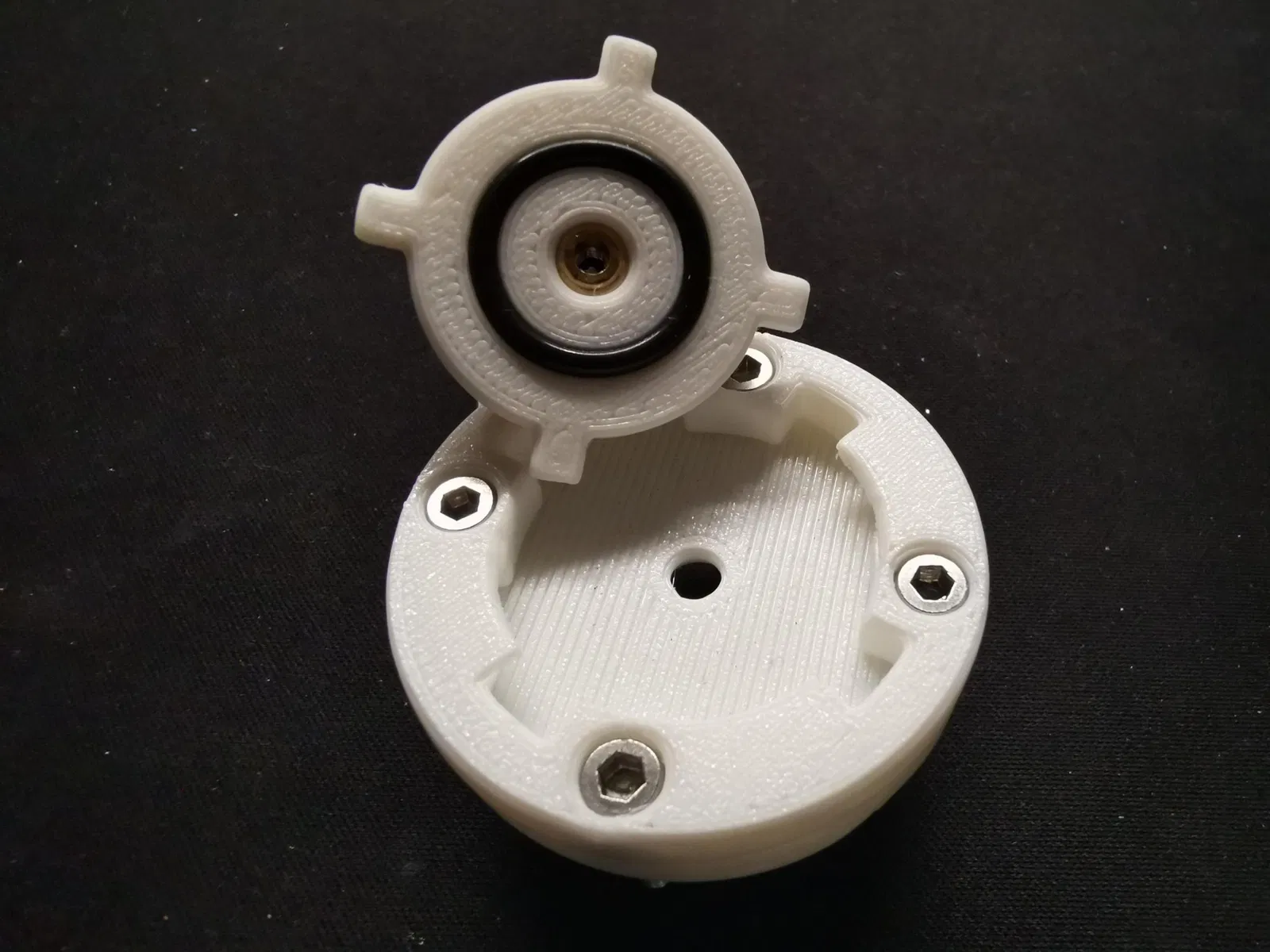

O-Ring đi vào rãnh ở dưới cùng của Bảng Kết Nối (cũng có một rãnh trên các phích cắm, cũng dành cho O-rings). Rãnh này không có vát cạnh có chủ đích, để giữ O-ring tốt hơn. Nó sâu 1.5mm vì vậy một O-ring 2mm sẽ nhô ra 0.5mm, điều này cung cấp một con dấu tốt và một sức kháng chặt nhưng không quá chặt cho một khớp vừa vặn. Bạn có thể phải làm cho nó vừa vặn một chút nhưng nó chắc chắn vừa khít. Sự vừa khít này là có chủ đích, vì bạn không muốn O-ring của mình rơi ra mỗi lần bạn sử dụng kết nối hoặc một phích cắm.

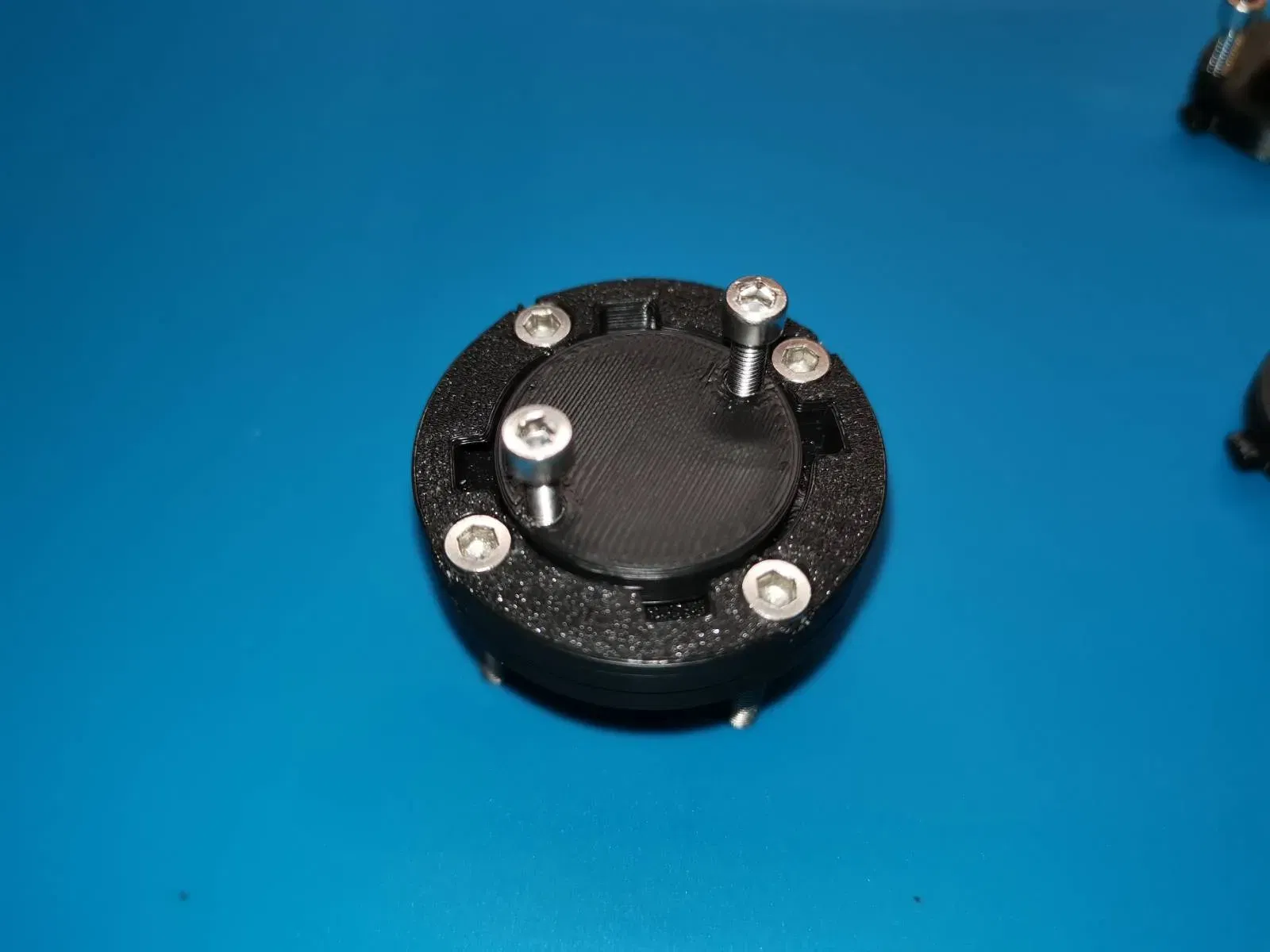

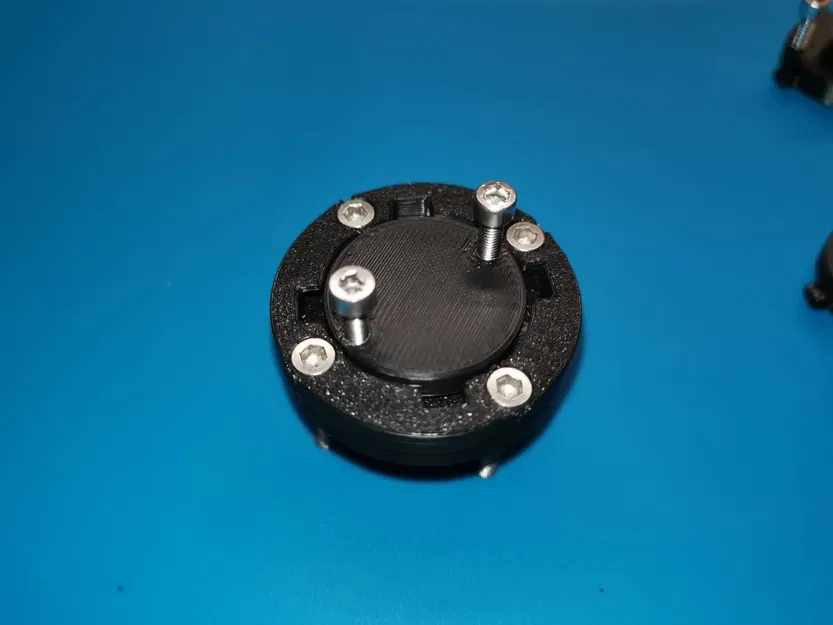

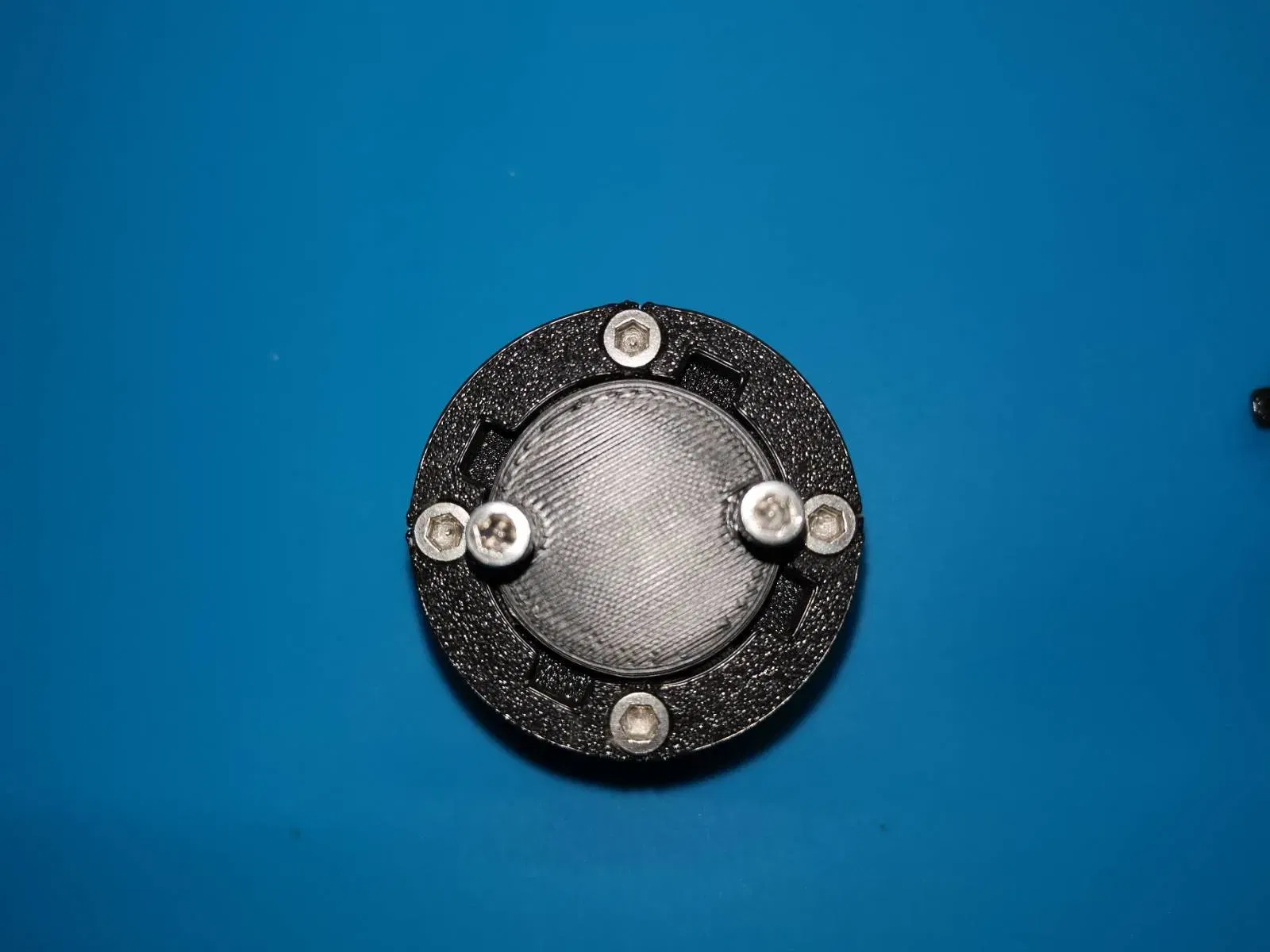

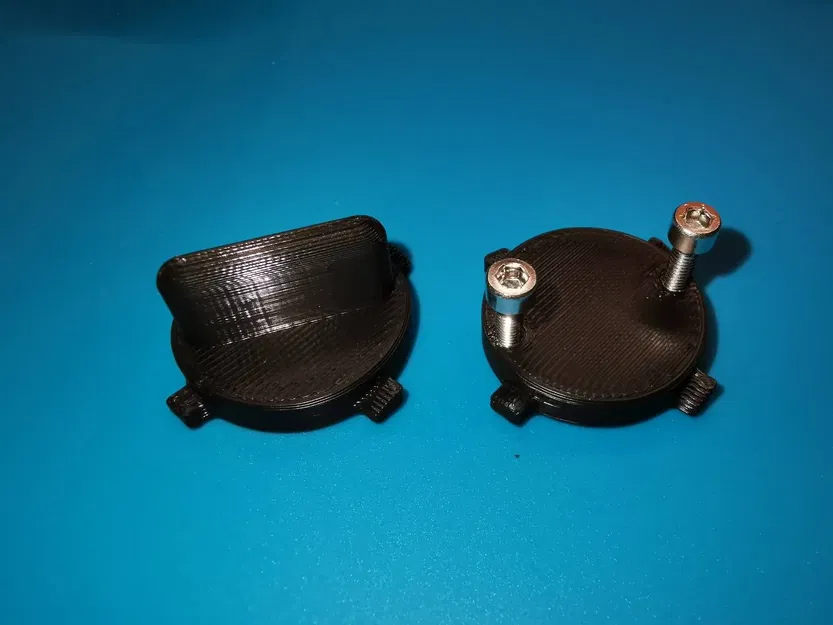

Các Phích Cắm, 2 biến thể Điều này là có chủ đích, như tên gọi gợi ý, để bịt các cổng mà bạn không sử dụng hiện tại. Chúng hoạt động hoàn toàn giống như Bảng Kết Nối, chỉ không có lỗ cho sợi để đi qua. Tôi cũng khuyên bạn nên sử dụng O-rings trên những cái này. Có hai biến thể ở đây, phiên bản vít chỉ có sẵn nếu bạn muốn giữ một cái nhìn đồng nhất với bảng kết nối của bạn đang sử dụng. Bất kỳ ai cũng có thể sử dụng phiên bản in nếu muốn.

Bảng Nhận, không có biến thể Điều này luôn giống nhau, cho tất cả các mẫu, không có biến thể. Nó nằm ở bên ngoài hộp khô của bạn, kẹp tường hộp khô (hoặc nắp) giữa nó và bảng sau. Vít M3 với đầu tối đa 5mm nên vừa khít. Về lý thuyết, bạn cũng có thể sử dụng vít gỗ nhỏ nếu Hộp Khô của bạn được làm bằng gỗ. Bạn có thể bỏ bảng sau nếu đó là trường hợp. In cái này ngược lại, như được hiển thị trong hình dưới đây - đó cũng là hướng trong STL, bạn sẽ không cần hỗ trợ. Nếu bạn gặp một số tình trạng dây trong các lỗ vít, chỉ cần đẩy các vít qua, chúng sẽ giải phóng mọi thứ. Các lỗ được định kích thước 3.5mm nên vít M3 sẽ trượt ngay qua mà không bị lắc quá nhiều.

Mặt sau, 3 biến thể - 1: một tấm đơn giản với một lỗ vào hình nón nhỏ cho sợi filament - 2: một “Tấm PTFE”, nó dày hơn một chút để cung cấp bề mặt bám tốt hơn cho ống PTFE (Tôi không biết liệu keo có dính vào PTFE không?! Nếu có, bạn có thể dán nó lại - đối với tôi, nó vừa khít một cách tuyệt vời). Điều này được thiết kế cho ống PTFE có đường kính ngoài 4mm, lỗ có kích thước 4.2mm trong STL, bạn có thể có độ chính xác khác nhau tùy thuộc vào độ chính xác của bạn. - 3: cái cuối cùng là một vòng đơn giản, điều này tiết kiệm một ít filament nhưng: Tuy nhiên, tôi khuyên bạn nên chọn tùy chọn 1 hoặc 2 vì: vòng cao su o-ring trong tấm Fitting hoặc phích cắm ép trực tiếp vào bên ngoài của hộp khô của bạn. Nếu nó được làm từ một loại nhựa mỏng, như hầu hết chúng ta sử dụng, thì việc có sự hỗ trợ từ phía sau là có lợi, để o-ring có thể tạo ra một con dấu tốt và độ ma sát tốt cho một khớp chặt và không có các mảnh lỏng lẻo.

Đây là một hoạt hình nhỏ, nó cho thấy các bộ phận sau: ((tất cả các bộ phận trong hoạt hình này là bộ phận V1)) Phiên bản 1 của Tấm Fitting với các chốt in, tấm tiếp nhận, Phiên bản 1 của mặt sau với lỗ vào hình nón Ban đầu, các bộ phận được định hướng theo cách mà chúng nên được in - lật chúng lại để lắp ráp
