Giá đỡ K2 Plus CFS - Dễ in và Bền hơn

ĐỌC TRƯỚC:

Tôi đã cung cấp hai phiên bản. Tôi thực sự khuyên bạn nên in phiên bản mạnh mẽ hơn. Khi CFS được nạp đầy, phiên bản gốc sẽ bị oằn xuống. Phiên bản mạnh mẽ hơn ngăn điều này xảy ra.

Đây là bản tái tạo của @TozzEmak's K2 PLUS CFS HOLDER.

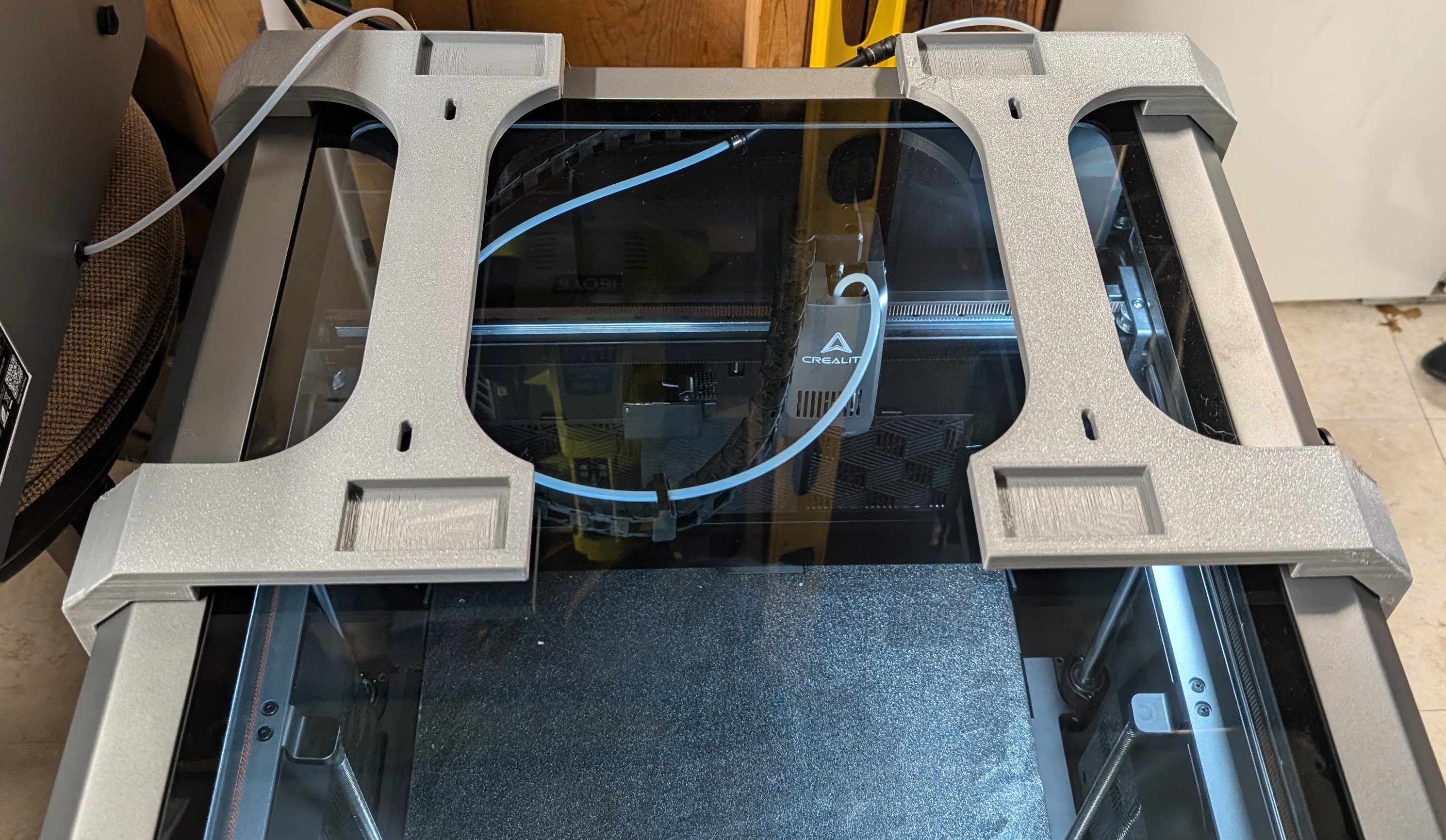

Phiên bản gốc sử dụng nhiều vát. Để có bản in chất lượng, cần có support. Tôi đã xây dựng lại hoàn toàn bản này bằng cách sử dụng các kích thước từ bản gốc và thay thế bằng vát. Điều này làm cho toàn bộ bộ phận có thể in được với chất lượng cao mà không cần support (cần có bridging) và cũng giữ được thẩm mỹ cạnh sắc nét của hộp K2 Plus.

Ngoài ra còn có phiên bản “Mạnh mẽ hơn”. Trong thiết kế gốc, mặt trước của CFS được giữ bằng một vít duy nhất, với một cánh tay đòn bẩy. Điều này tạo ra một điểm yếu nơi trọng lượng của CFS không thể được giữ hoàn toàn bởi bộ giữ. Phiên bản này bổ sung thêm một lỗ vít để giải quyết vấn đề này.

Dưới đây là các hướng dẫn đã sửa đổi từ @TozzEmak's K2 PLUS CFS HOLDER vì chúng vẫn còn áp dụng phần lớn.

KHÔNG BỎ VỎ 4 VÍT DÙNG ĐỂ CỐ ĐỊNH CFS TRONG QUÁ TRÌNH VẬN CHUYỂN VÌ CHÚNG SẼ ĐƯỢC TÁI SỬ DỤNG. (Bạn vẫn có thể sử dụng vít M4 nếu không có vít gốc.)

Phần cứng:

• 2x vít M3x16
• 2x vít M3x40 (cho Phiên bản mạnh mẽ hơn)
• 2x vòng đệm M3 (cho Phiên bản mạnh mẽ hơn) (Tùy chọn, nhưng Nên dùng)
• 4x vít đóng gói CFS gốc (hoặc có thể là vít M4)

Hướng dẫn in:

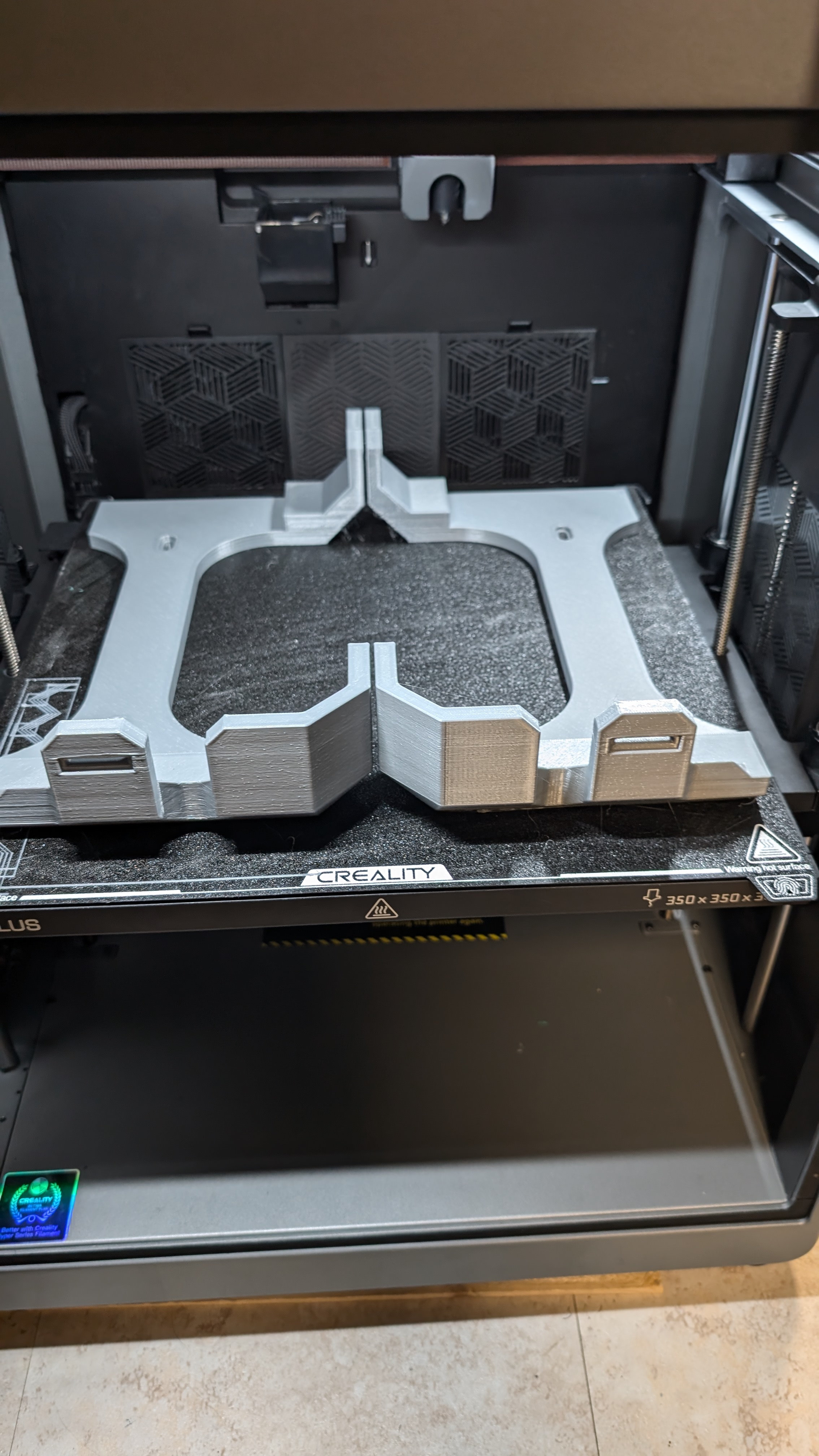

• CẢ HAI PHẦN KHỚP VỚI MỘT TẤM IN (Không áp dụng cho phiên bản mạnh mẽ hơn)
• KHÔNG IN BẰNG NHỰA PLA (Máy in nóng lên đáng kể khi làm nóng khoang.)
• Vật liệu khuyên dùng: ABS
• Tối thiểu: 3 lớp thành, 25% infill

Lắp ráp:

1. Tháo 2 vít trên cùng ở mặt sau của K2 Plus.

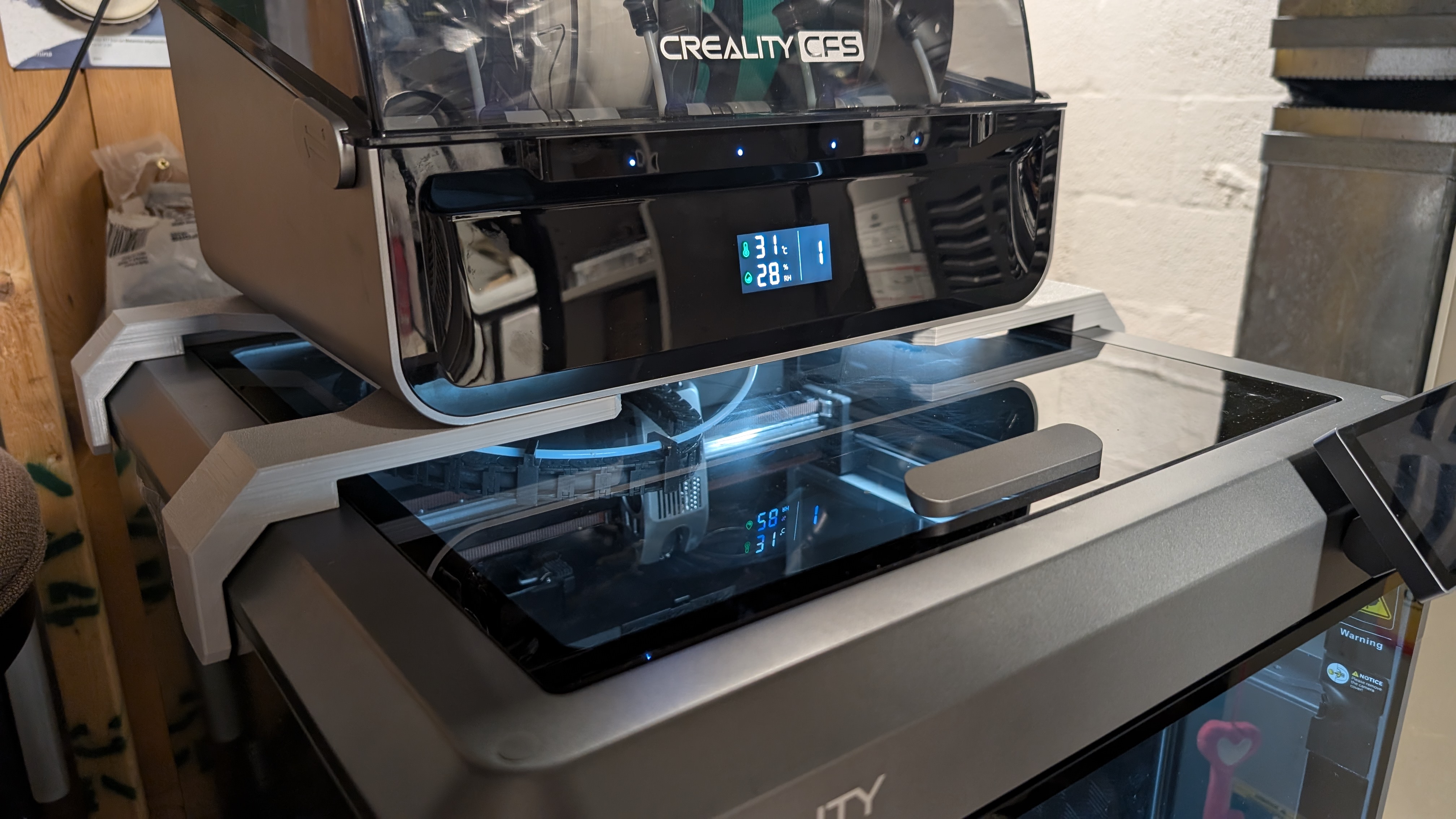

2. Sử dụng 4 vít từ bao bì CFS, siết chặt các bộ phận in vào đáy của CFS bằng tay.
3. *Phiên bản mạnh mẽ hơn
   1. Tháo 2 vít m3 thẳng hàng với các lỗ bổ sung trên bộ giữ
   2. Siết chặt vít M3x40 vào vị trí bằng tay
4. Căn chỉnh mặt sau của CFS với các lỗ trên mặt sau và siết chặt các vít M3.
5. Cố định 4 vít giữ CFS.
6. *Phiên bản mạnh mẽ hơn
   1. Cố định 2 vít còn lại

Cập nhật ngày 27.11.2024

Thiết kế gốc đi qua phần trên cùng của màn hình cảm ứng khi tháo kính trên cùng. Theo yêu cầu, tôi đã thêm một phiên bản có thêm 5mm khoảng hở.

Tôi luôn muốn giữ các thiết kế của mình miễn phí cho bất kỳ ai muốn sử dụng chúng, nhưng điều này tốn thời gian và công sức. Vì vậy, nếu các thiết kế của tôi có giá trị đối với bạn, xin vui lòng mua cho tôi một ly bia
