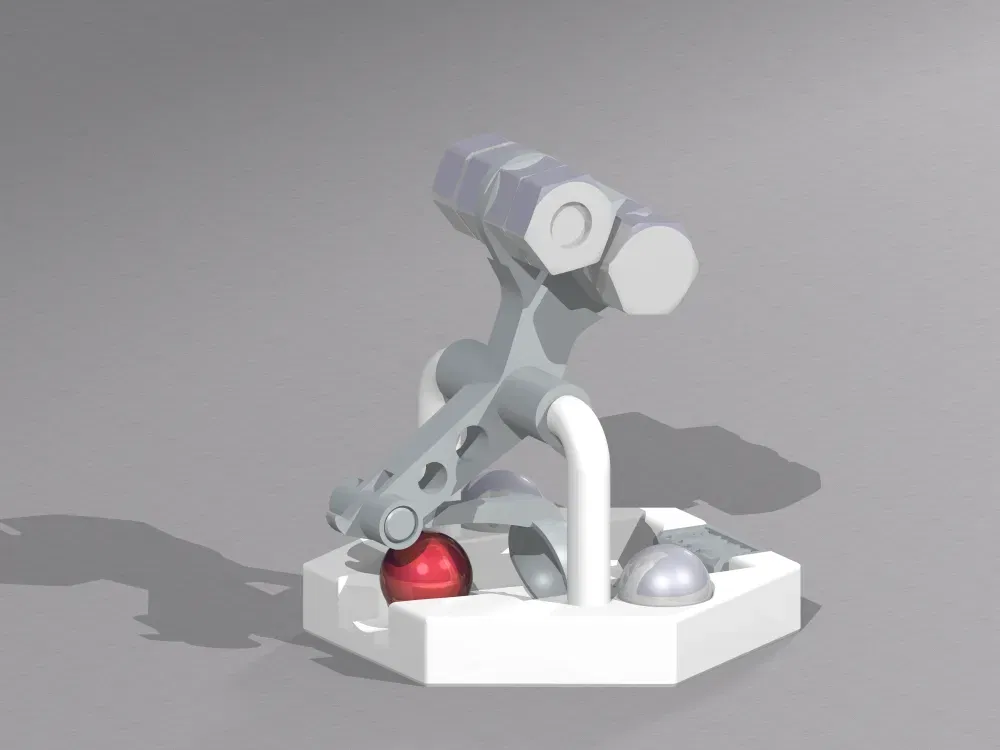

Máy bắn bi cho đường ray bi lăn

Mong nhận phản hồi, cũng như để khắc phục các vấn đề đã nhận diện, hoặc nếu ai có đề xuất để đơn giản hóa và dễ in hơn. ### Tiếng Anh xem Tệp Cập nhật 04.05.2020: - Khe hở ở cánh tay, cho dây đeo, đã được mở rộng thêm 0,4mm.

• Đã tải lên vỏ lớn hơn 0,4mm.
• Đã chỉnh sửa cánh tay, để có thêm 0,4mm khoảng cách giữa cánh tay và dây đeo.

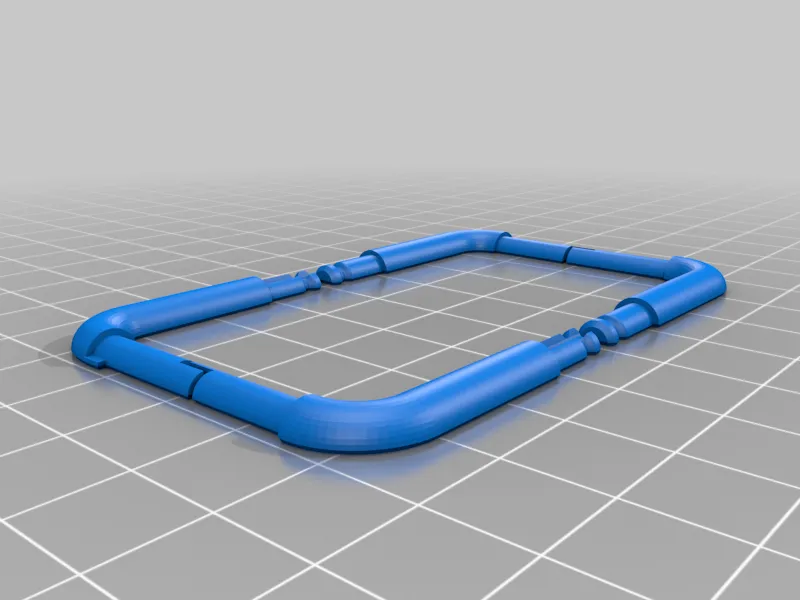

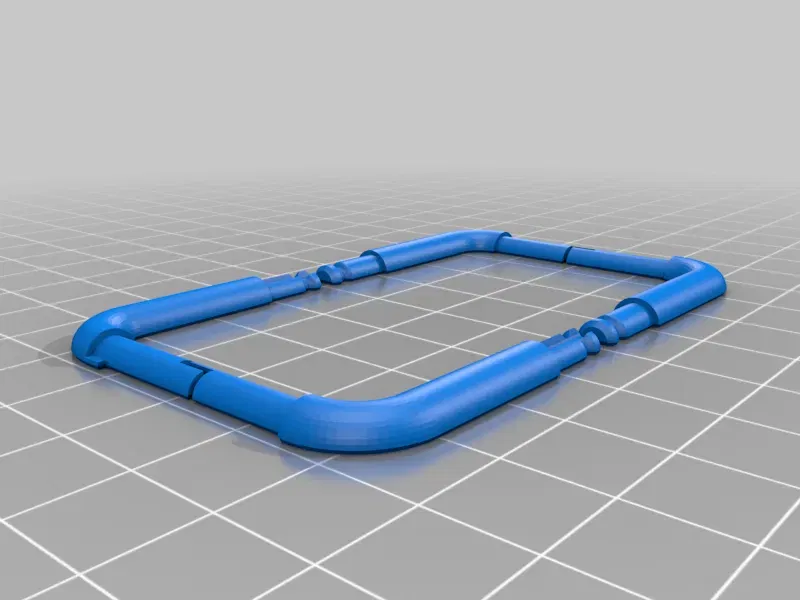

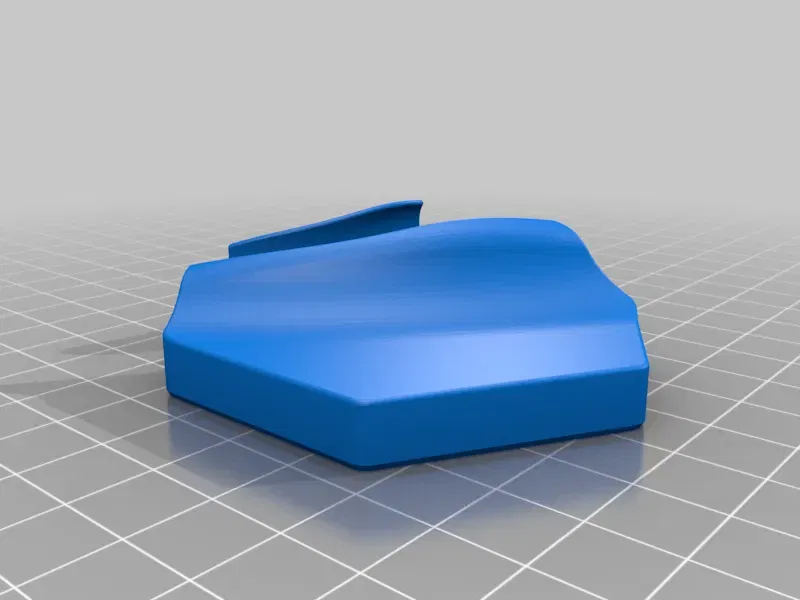

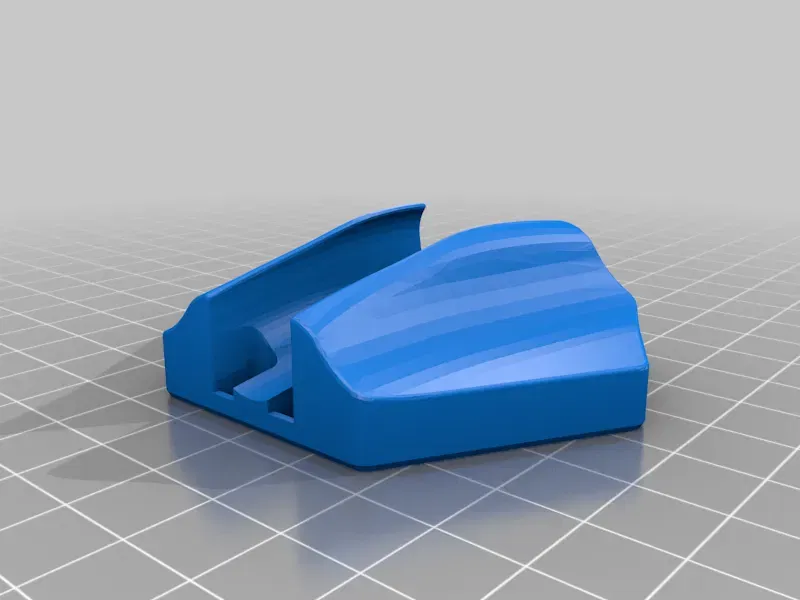

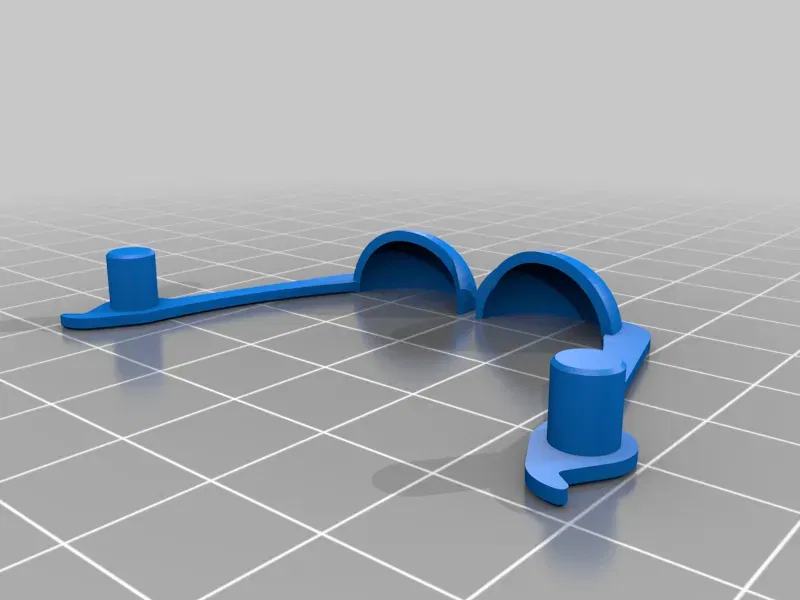

• Thứ hai, vỏ "Gehäuse" lớn hơn 0,4mm. Cập nhật 14.03.2021: - Đã tải lên một bộ phận bắt với một đường cong.

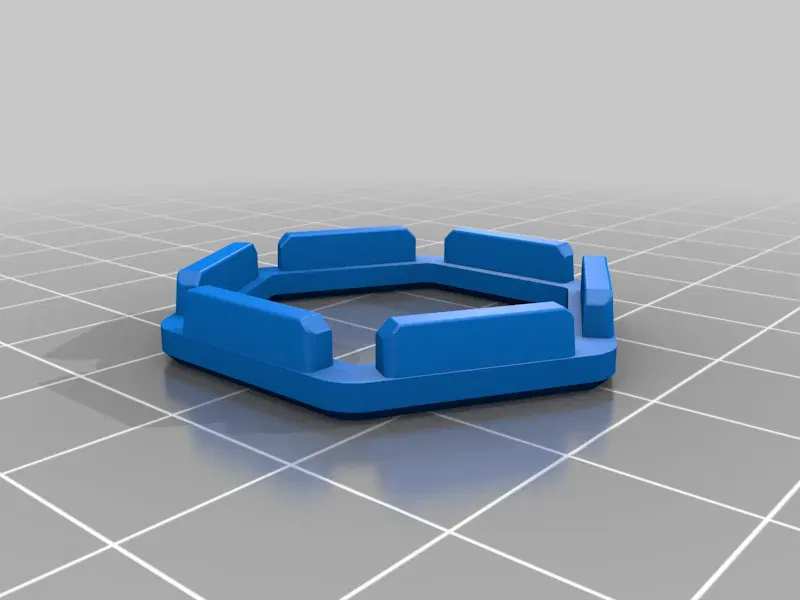

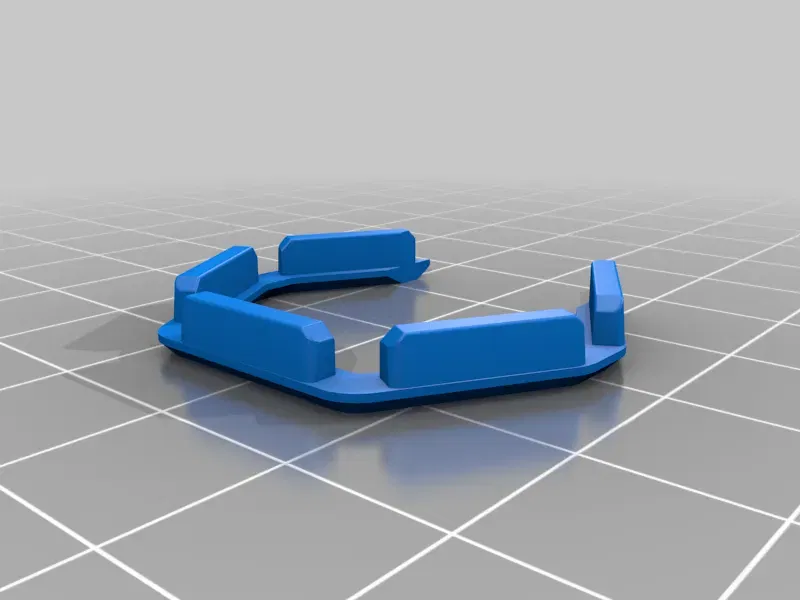

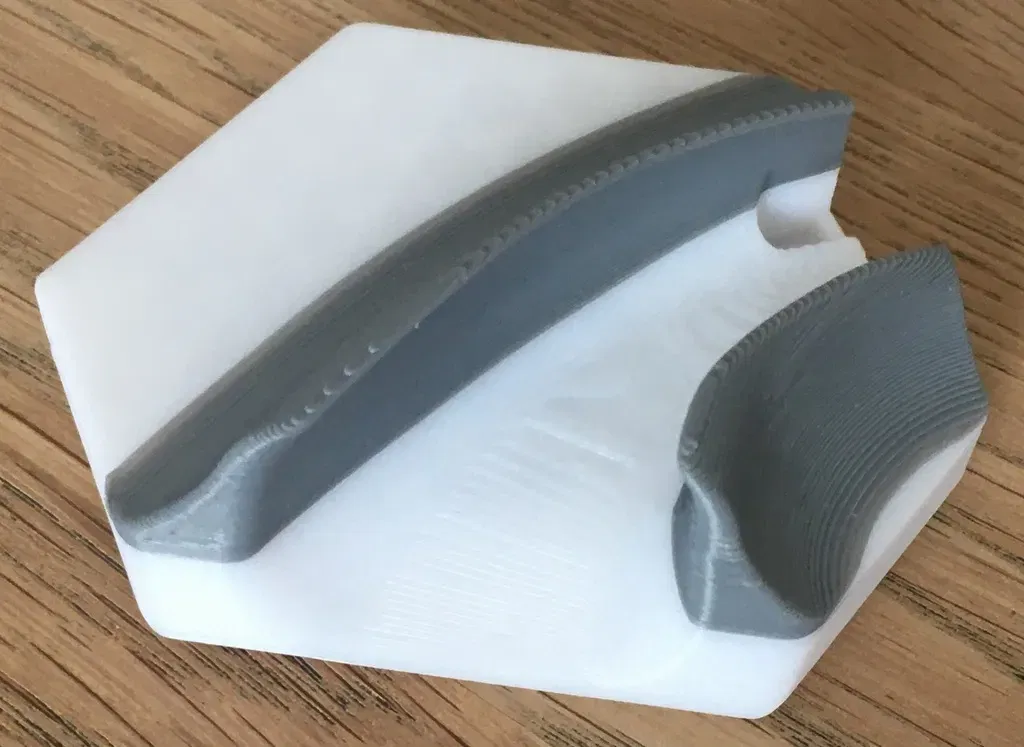

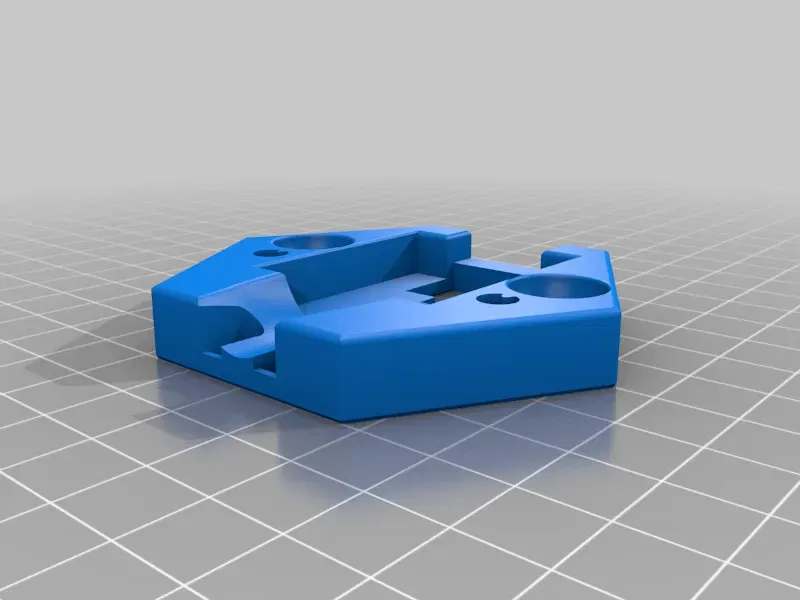

• Đã tải lên một bộ phận bắt với một đường cong. Cập nhật 02.01.2024: - Đã tạo nền tảng với các lỗ đơn giản cho các cánh tay. Đã tải lên 2 biến thể của vỏ với độ dày tường 0,6mm.

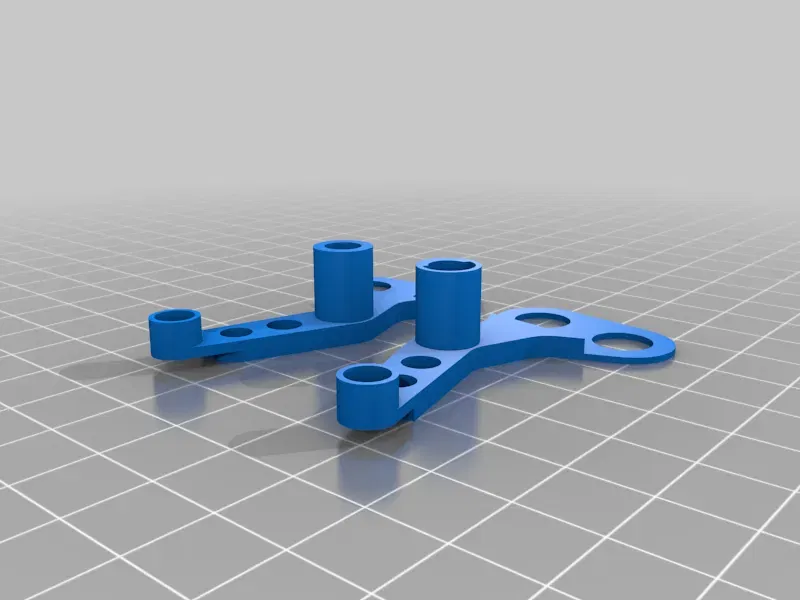

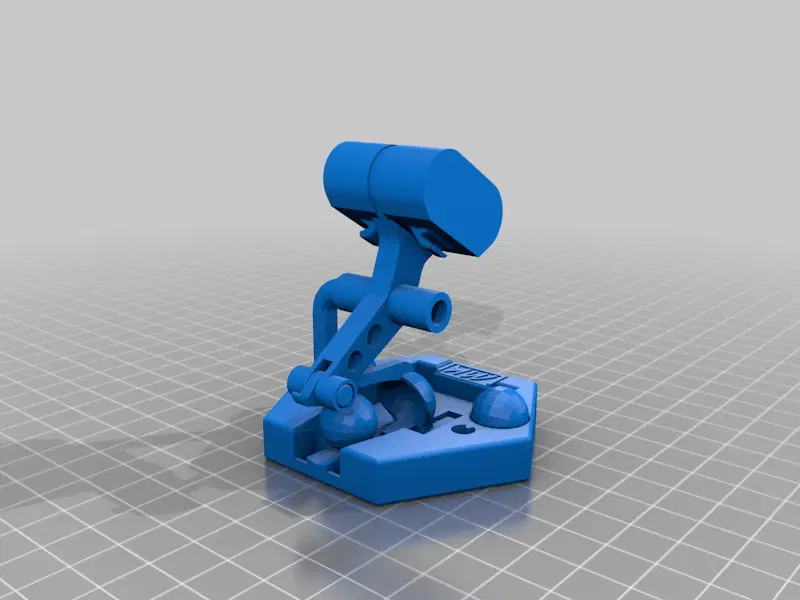

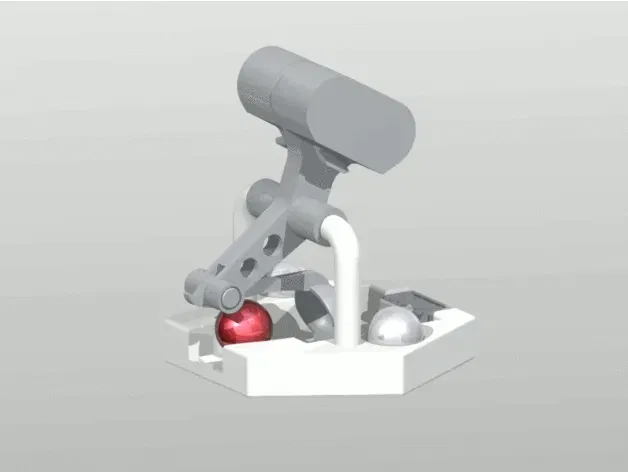

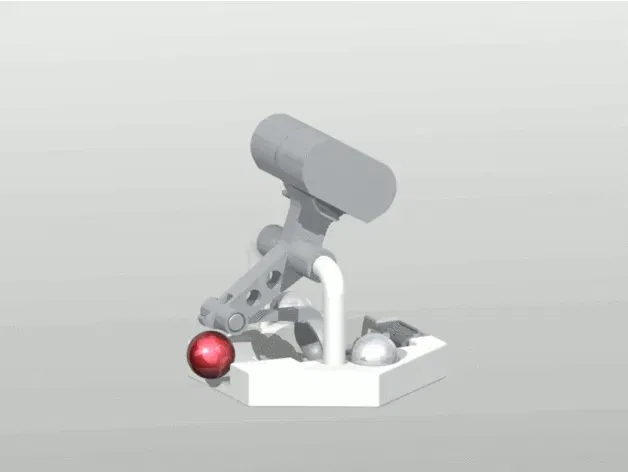

• Đã chỉnh sửa nền tảng với các lỗ tròn cho các cánh tay. Vỏ với độ dày tường 0,6mm. Tôi luôn muốn xây dựng một cái ném theo mẫu của một chiếc máy ném đá/Trebuchet, vậy tại sao không cho đường trượt bi của chúng ta. Sau những thử nghiệm đầu tiên, nhưng rõ ràng rằng để đơn giản hóa mọi thứ và đáp ứng điều kiện không gian, sẽ bỏ qua trọng lượng di động, và sử dụng một cánh tay cố định hình dạng "muôi". Kết quả là chiếc ném này, ném viên bi theo một đường cong khá cao. - Ở khoảng cách xa, nó có thể ném viên bi qua 2 ô.

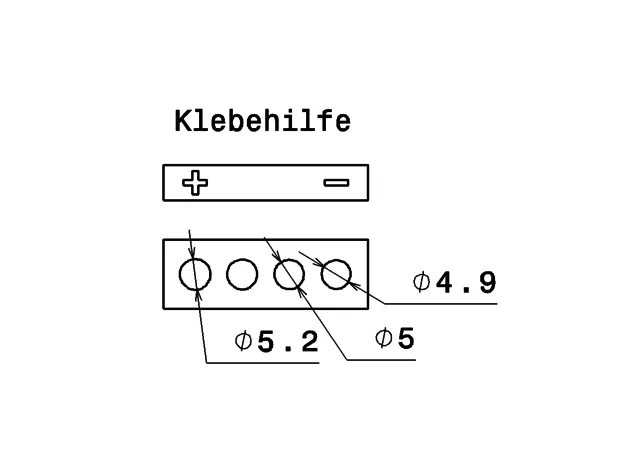

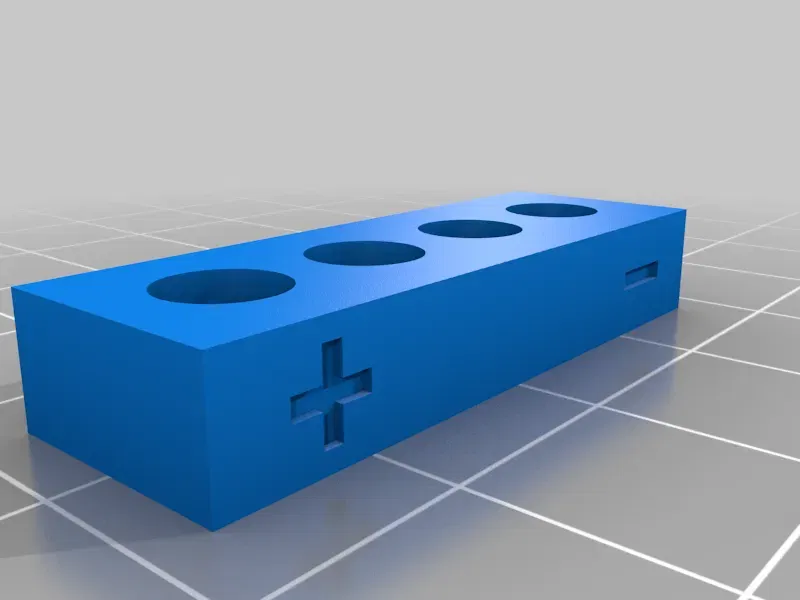

• Ở độ cao, viên bi đạt 8-9cm, với đà, nó có thể lên tới 10cm. Dưới đây là 3 video cho thấy hai chức năng. Ở khoảng cách - như một chiếc ném Lên cao - như một thác nước Đường trượt với 3 chiếc ném Đây là một video khác từ người khác trên youtube Về trọng lượng, 2 vít M8x20 và 6 đai ốc được sử dụng, đồng thời cũng là Schleuderarm cùng giữ. Tại máy in của tôi, các lỗ khoan nhỏ hơn khoảng 0,4mm và kích thước bên ngoài lớn hơn khoảng 0,2mm. Do đó, tôi đã trừ những dung sai này tại các vị trí liên quan trong các mô hình. #### Quy trình khuyến nghị khi in: 1. In „Klebehilfe_Saeule“ và „Grundplatte_Test“. Đường kính trong Klebehilfe là khác nhau, và nên từ một chút dưới 5mm đến một chút trên 5mm. (xem bản vẽ)

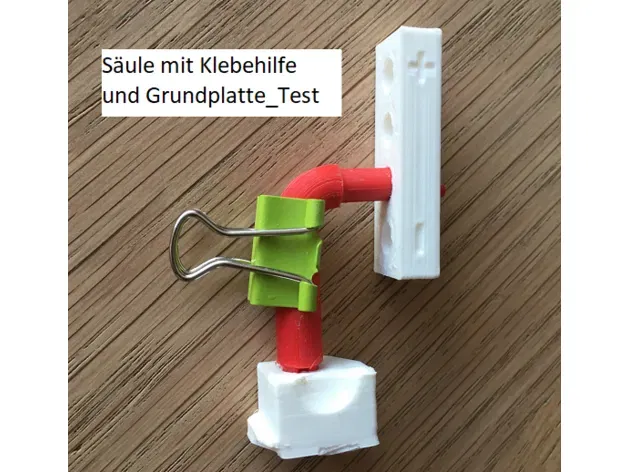

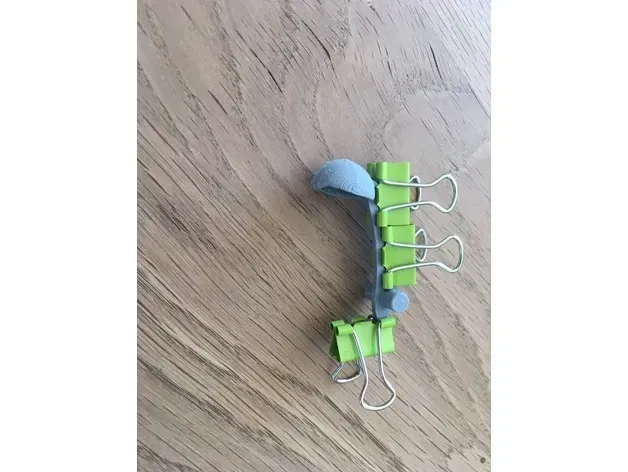

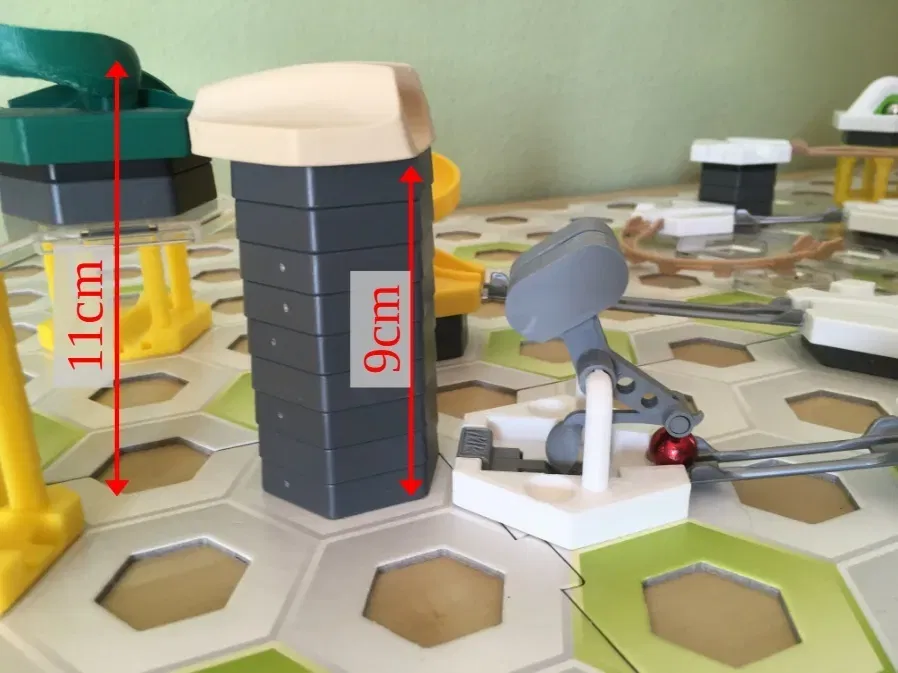

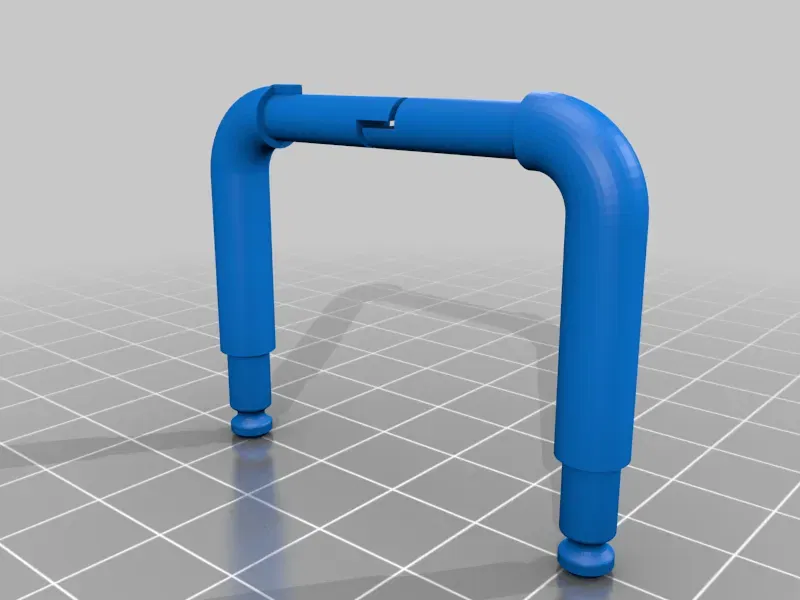

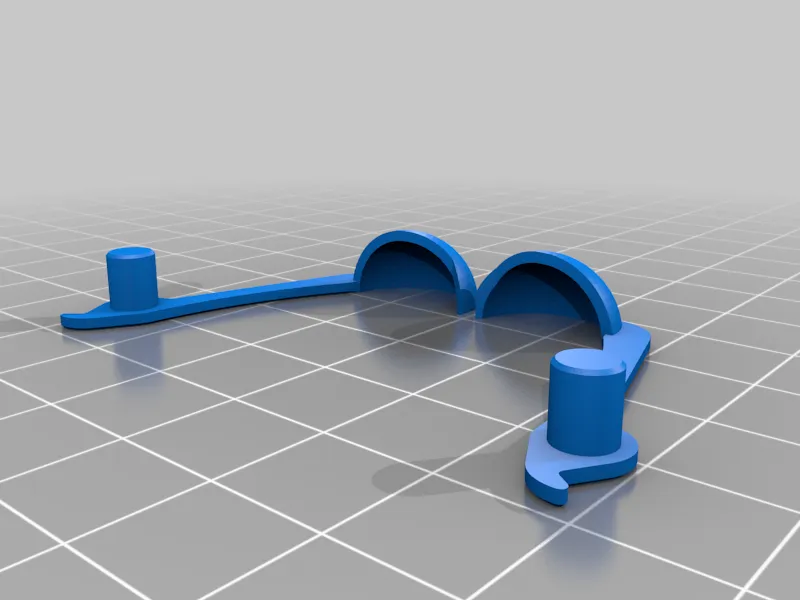

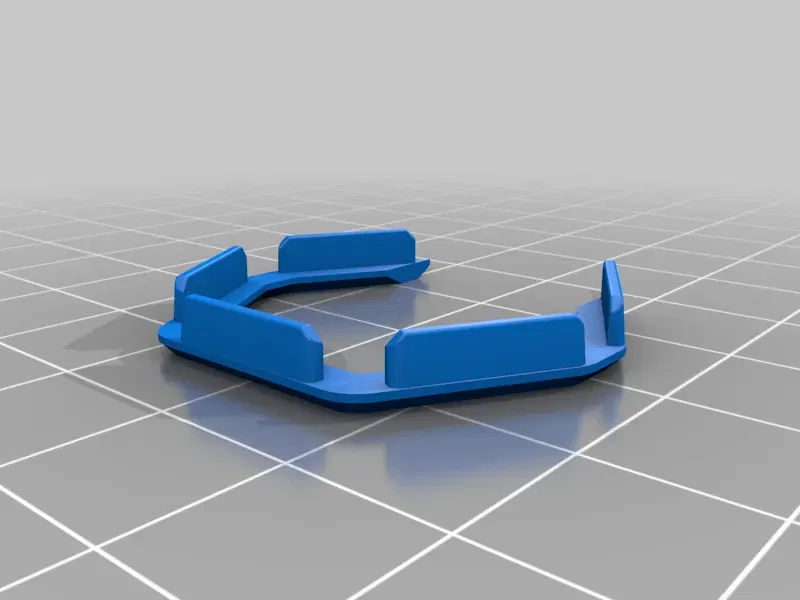

2. In các cột thành 2 nửa. Bây giờ có thể dùng Klebehilfe để cố định các nửa cột, và kiểm tra với Grundplatten_Test xem cột có vừa không. Sau đó dán các nửa lại với nhau. (xem hình) Nếu các cột quá dày, hãy dịch chuyển các cột trong Slicer theo trục Z xuống -0,1mm. 3. In „Arm“ (với cấu trúc hỗ trợ ở đầu) và 2 nửa sẽ không được dán lại. Kiểm tra độ trơn tru với các cột, nếu không thì mài lại các cột. 4. In „Schlinge“ (với cấu trúc hỗ trợ) và kiểm tra độ trơn tru với Arm. Sau đó dán „Schlinge“ lại với nhau. 5. Bộ kích hoạt, nền tảng và Ring_Schleuder. Bộ kích hoạt cũng phải chạy nhẹ nhàng. 6. Vỏ #### Lắp ráp: 1. Ghép Schlinge với 2 nửa Arm lại với nhau. Vặn một đai ốc hoàn toàn vào các vít. Dùng các vít và 4 đai ốc còn lại để vặn Arm lại với nhau. (xem hình thứ 2)
3. Cắm các cột vào Arm đã lắp ráp và vào nền tảng.

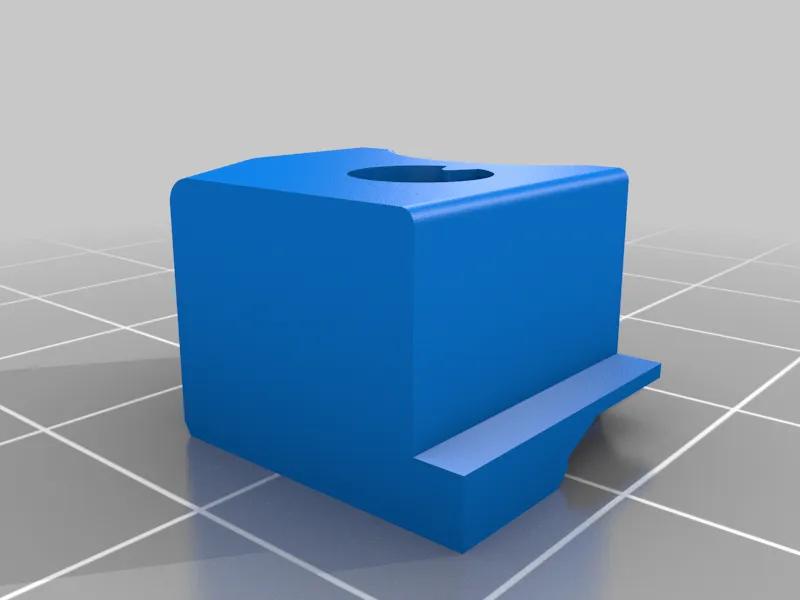

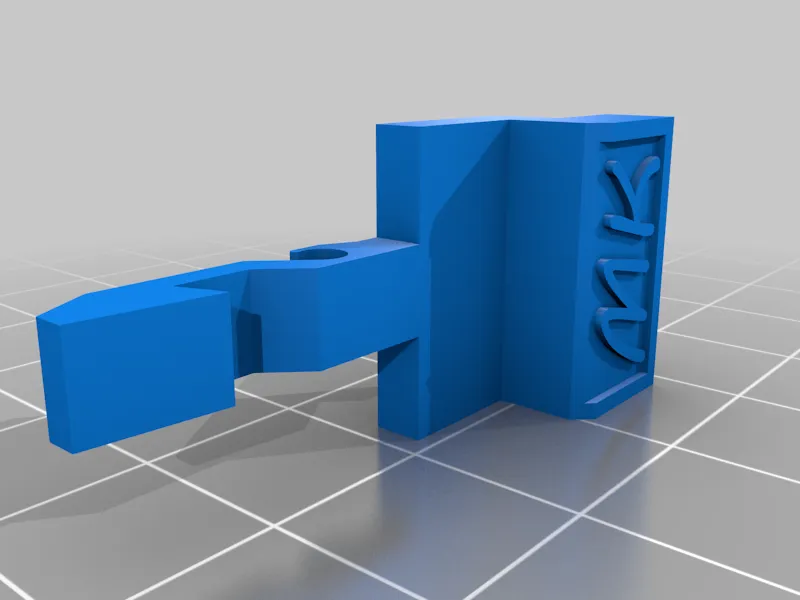

4. Cắm bộ kích hoạt vào nền tảng.

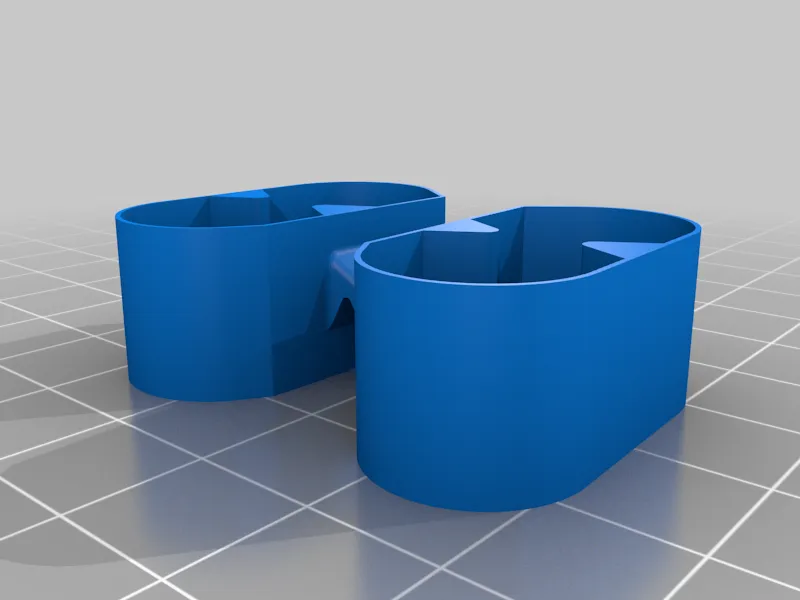

5. Đẩy hai vỏ lên các đai ốc, và nếu cần thì giữ bằng một miếng cao su.

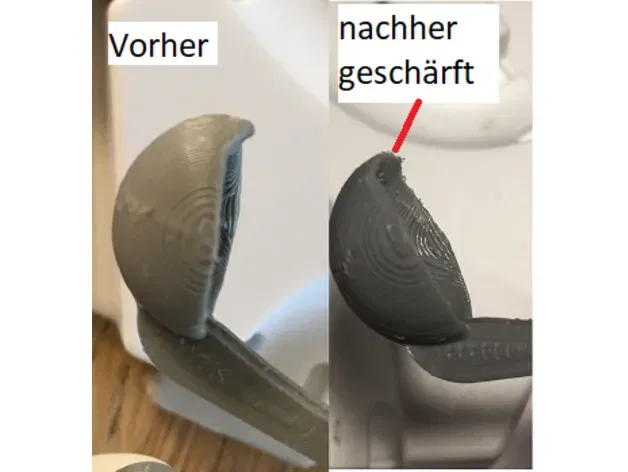

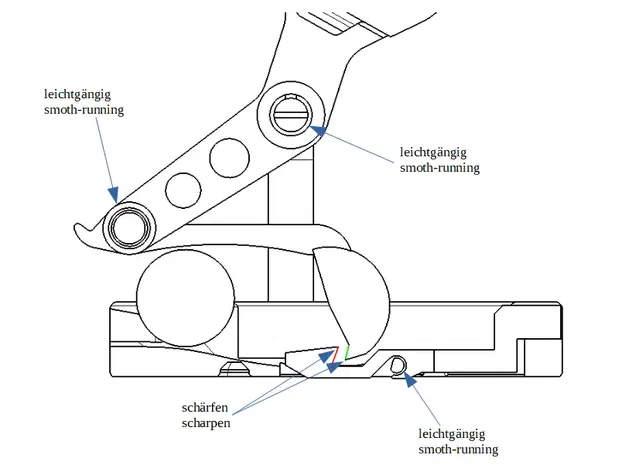

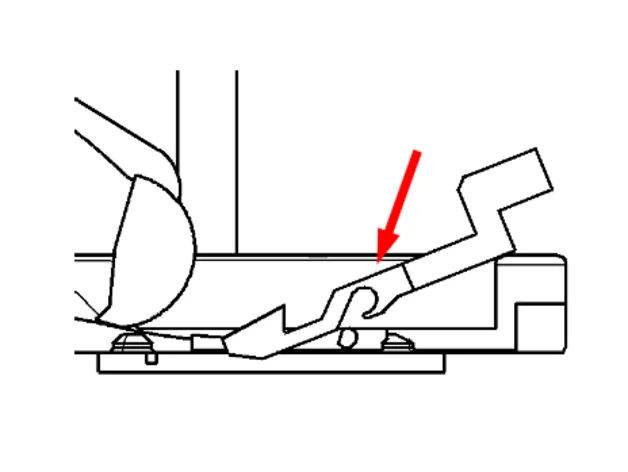

6. Bây giờ đến phần khó nhất. Khi in, đầu của Schlinge và phần giữ của bộ kích hoạt không được in „sắc“ đủ. Vui lòng mài sắc Schlinge và bộ kích hoạt như trong hai hình cuối. Bộ phận bắn không được kích hoạt quá nhẹ và cũng không được quá nặng. Đầu của Schlinge cũng cần thiết để giữ quả bóng một cách an toàn. ### Cài đặt in Thương hiệu máy in: Creality Máy in: CR-10S Độ phân giải: 0,2 Vật liệu: Crality PLA trắng/xám Ghi chú: Düse/Nozzle 0.4mm Danh mục: Đồ chơi & Trò chơi
