Bích nối ống dẫn linh hoạt 20mm cho tường thạch cao

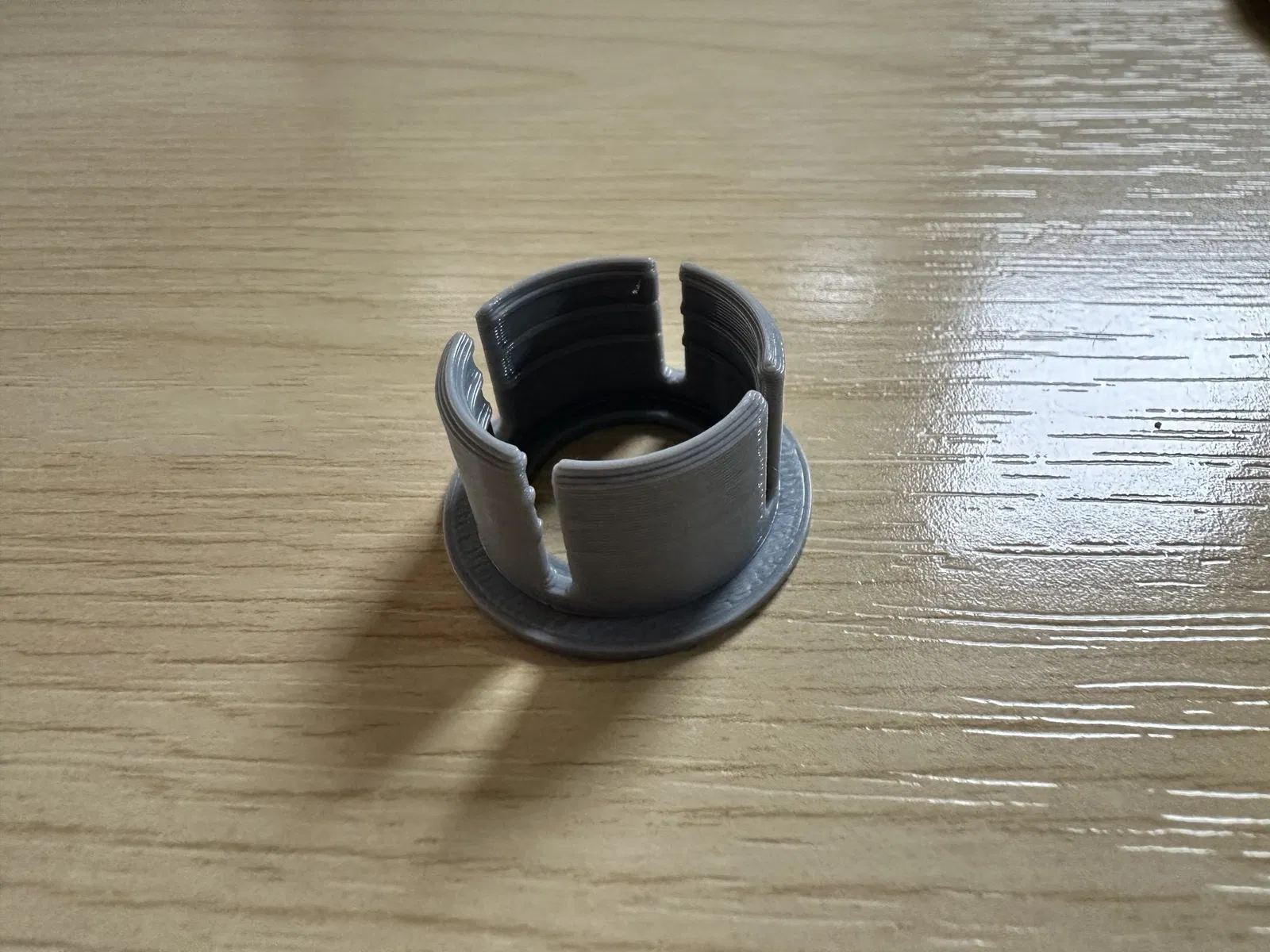

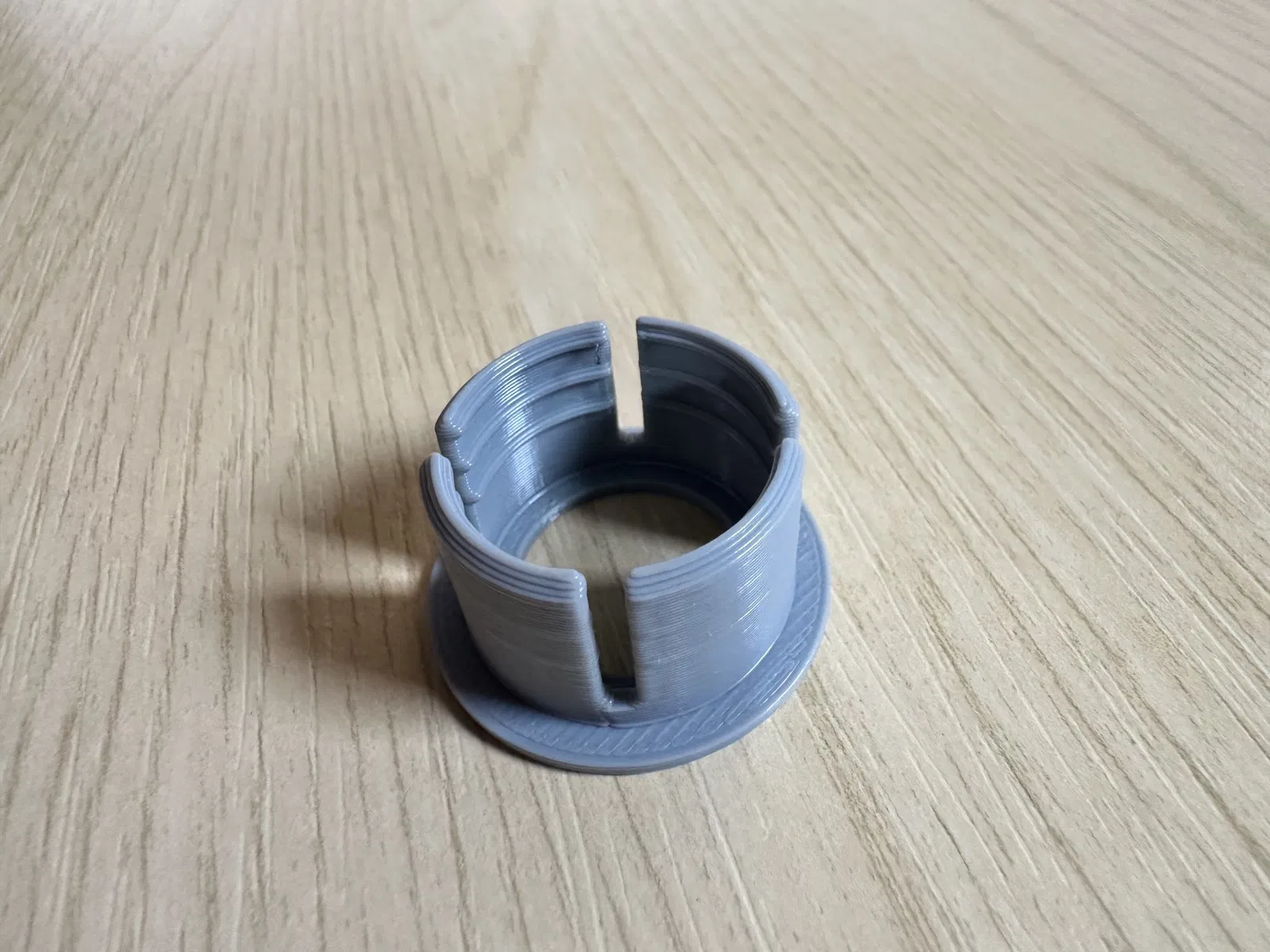

Đây là một cái chụp để kết thúc ống dẫn sóng mềm gợn sóng 20mm (danh nghĩa) phẳng với bề mặt - tức là tấm thạch cao/tấm vữa. Tôi đã làm cái này để có thể chạy dây loa đến loa rạp hát tại nhà phía sau qua các bức tường bên trong ống dẫn. Tôi đã tìm kiếm một cách để kết thúc ống dẫn phẳng với bề mặt của tấm thạch cao, và phía sau các tấm gắn cho loa của tôi, để mọi thứ đều được giấu kín. Tôi không thể tin rằng một thứ như thế này lại không tồn tại!

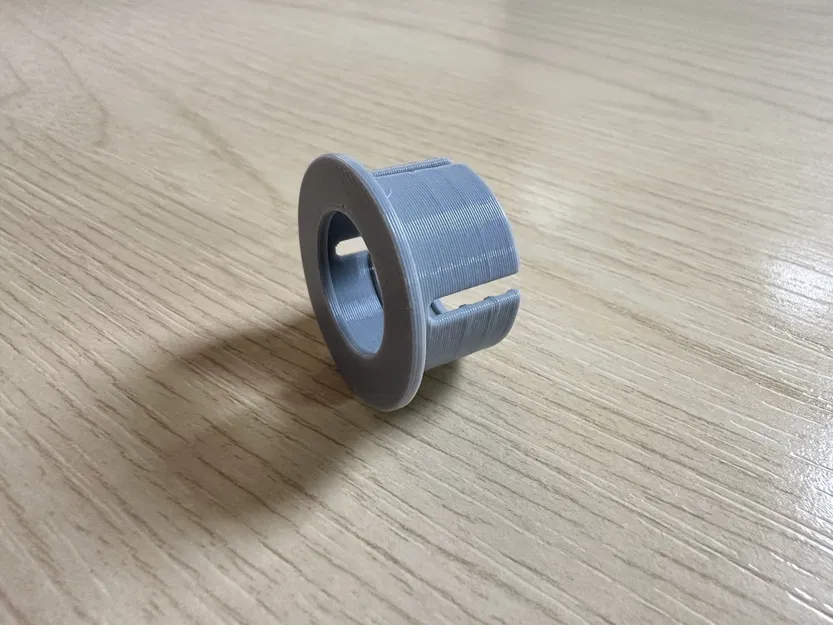

Để lắp phẳng, khoan một lỗ 25mm trên bề mặt, thân của cái chụp chỉ dưới 25mm OD. Đường kính tối đa của cái chụp là 30mm. Nếu bạn cần một bề mặt hoàn toàn phẳng (hoặc dưới bề mặt), hãy loại bỏ một vòng 30mm đến độ sâu 1.5mm.

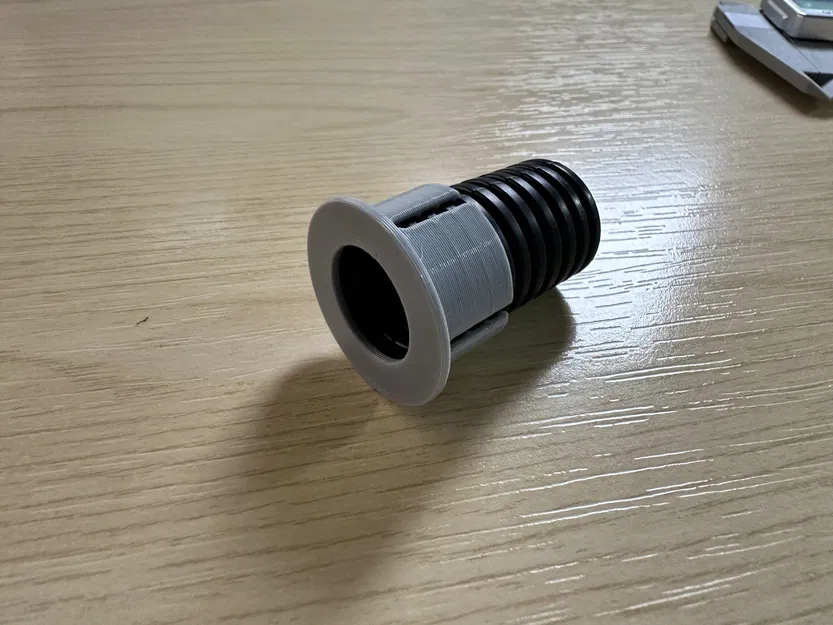

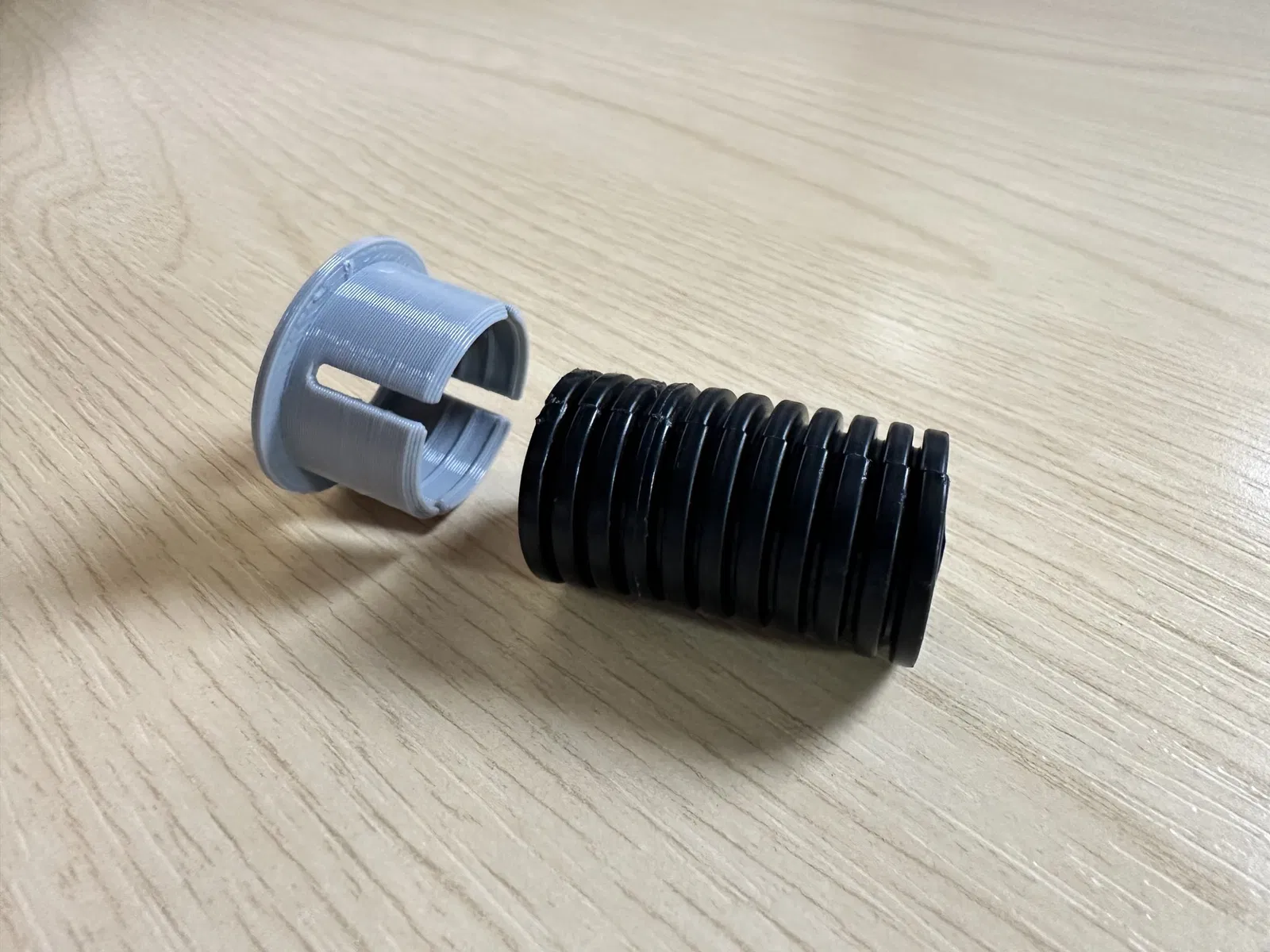

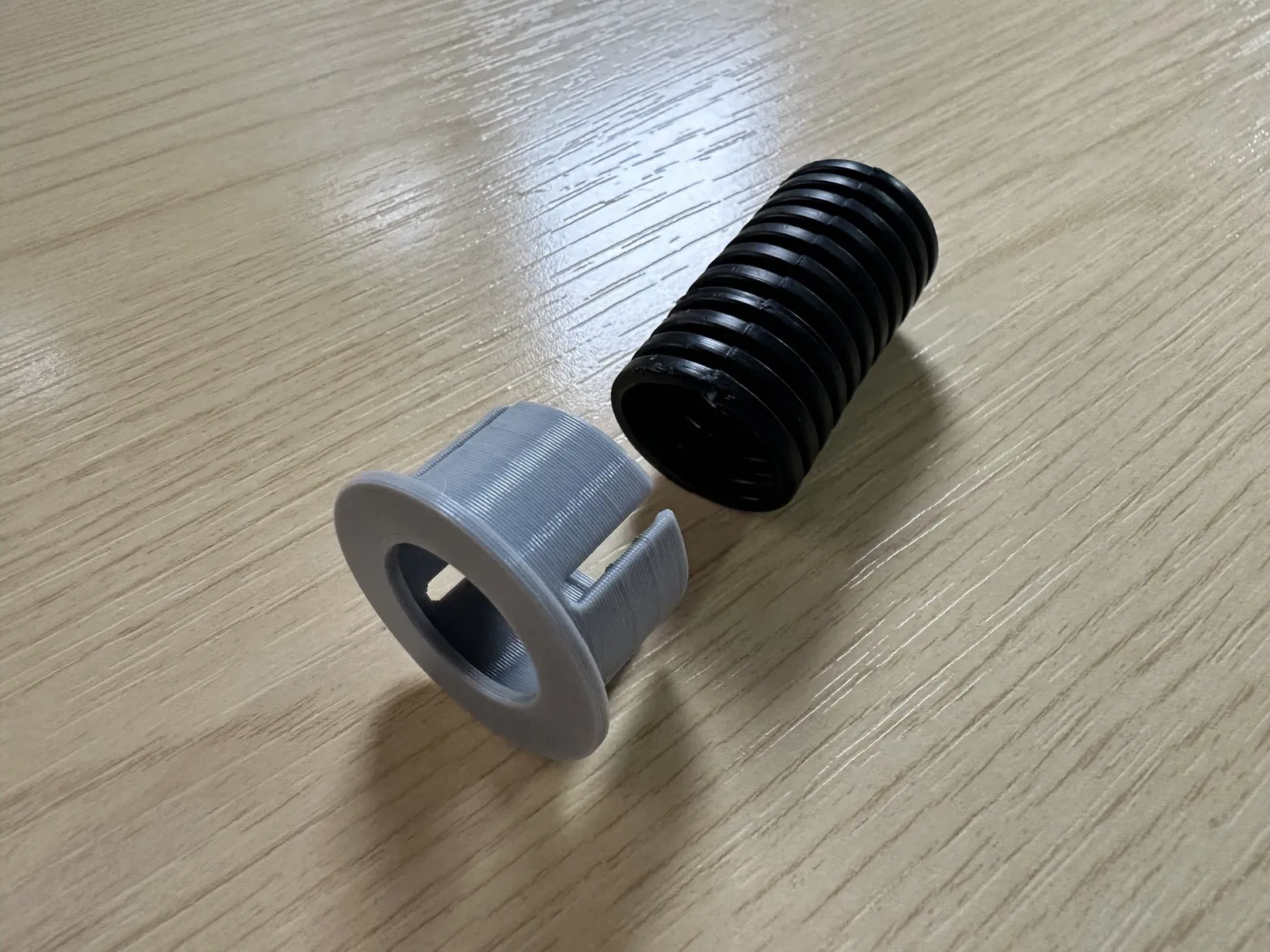

Cái chụp gắn khá chắc chắn vào ống dẫn sóng 20mm, vì vậy đây là một cách lắp đặt bán vĩnh viễn. Một chút keo CA sẽ làm cho nó trở thành vĩnh viễn.

Ống dẫn này có sẵn rộng rãi - tôi đã mua của mình từ Screwfix. Nó có đường kính ngoài 21.6mm và đường kính trong 16.5mm, nhưng được gọi là “20mm”, vì vậy tôi đoán đó phải là một kích thước danh nghĩa. Có nhiều kích thước khác nhau và hàng chục nhà sản xuất, vì vậy hãy in thử/khớp trước nhé!

Liên kết ống dẫn 20mm: Screwfix Amazon

Tôi đã in bằng PLA, chiều cao lớp 0.3mm với vòi 0.4mm trên một máy in i3 MK3S+. Đây là một bản in nhanh, và rất mạnh mẽ. Tất cả các tệp nguồn được cung cấp trong trường hợp bạn muốn điều chỉnh hoặc điều chỉnh kích thước cho các kích thước ống dẫn khác.

Tôi sẽ lắp đặt những cái này trong vài tuần tới, vì vậy sẽ trở lại để cập nhật nếu có bất kỳ thiết kế lại nào cần thiết.

Thật luôn là một niềm vui khi thấy mọi người in những thứ mà tôi đã thiết kế, vì vậy hãy chia sẻ những sản phẩm đã làm nhé!
