Bơm chân không Aspirator không cần hỗ trợ in 3D

Một người bạn làm đồ thủ công của tôi cần một thiết bị hút chân không cho một thí nghiệm trong phòng thí nghiệm mà anh ấy đang thực hiện, và tôi không có cái nào để cho anh ấy mượn, vì vậy tôi đã thiết kế một cái và in nó.

Tôi chưa thực hiện bất kỳ thử nghiệm hiệu suất nào trên nó, nhưng nó hoạt động đủ tốt cho các thí nghiệm mà anh ấy đang thực hiện, vì vậy tôi không nhận được bất kỳ phàn nàn nào xD

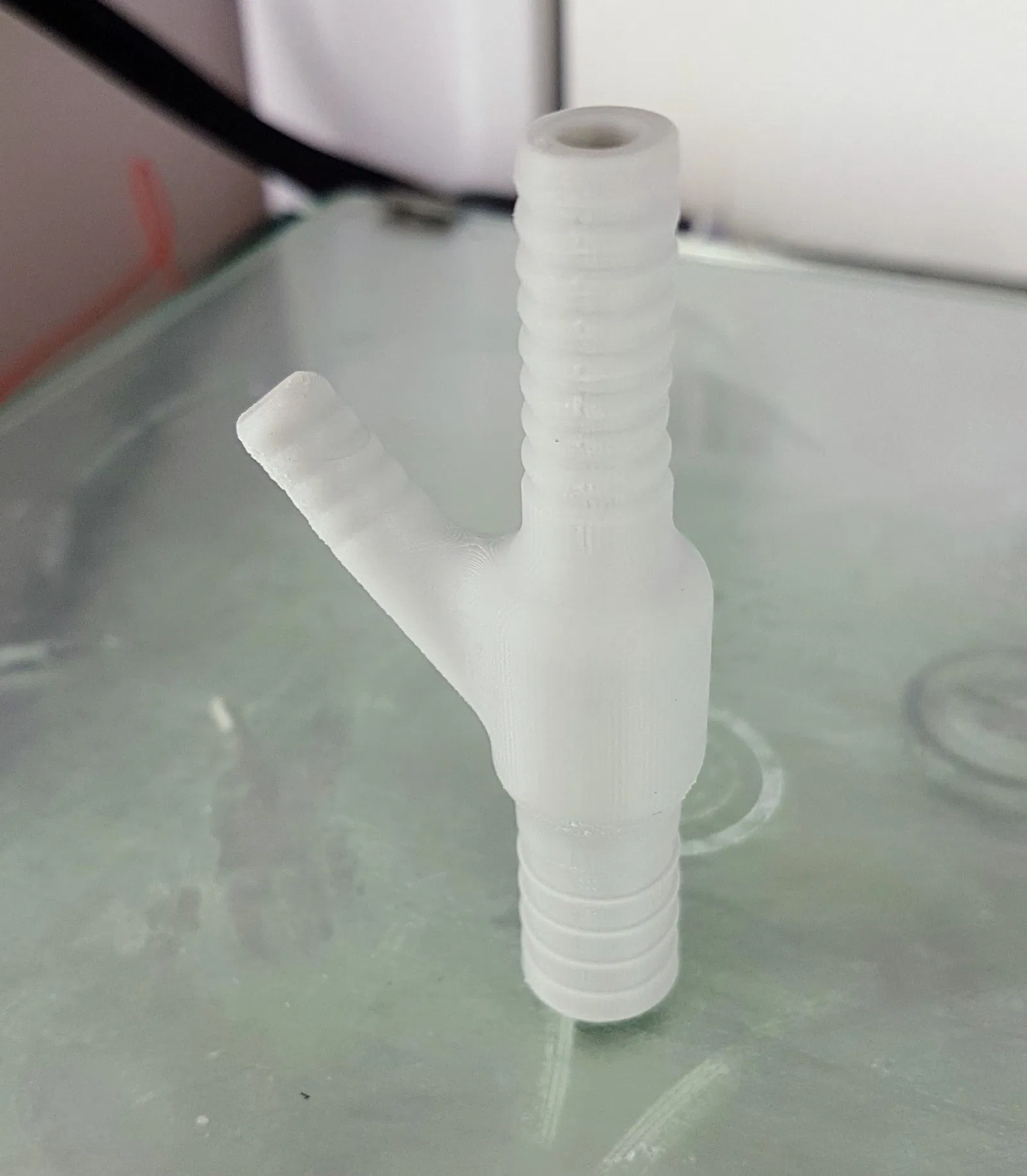

Tôi khuyên bạn nên in cái này trên máy in nhựa resin nếu bạn có thể, vì nhựa resin thường ít xốp và hấp thụ nước hơn, và các độ chính xác và độ mịn có ảnh hưởng đến hiệu suất, nhưng tôi đã in nó trên máy in FDM và nó không gặp vấn đề gì.

Hãy in nó với mặt bên có miệng vào lớn hơn hướng về phía bàn in. Không cần hỗ trợ.

Nếu bạn dự định sử dụng hóa chất mạnh, bạn sẽ muốn tìm hiểu về khả năng chống hóa chất của các loại polymer mà bạn đang sử dụng, và có thể in cái này bằng PVDF (polyvinylidene difluoride) hoặc PP (polypropene/polypropylene). Điều này tuy nhiên làm tăng độ khó in lên đáng kể, do các polymer này khó in hơn.

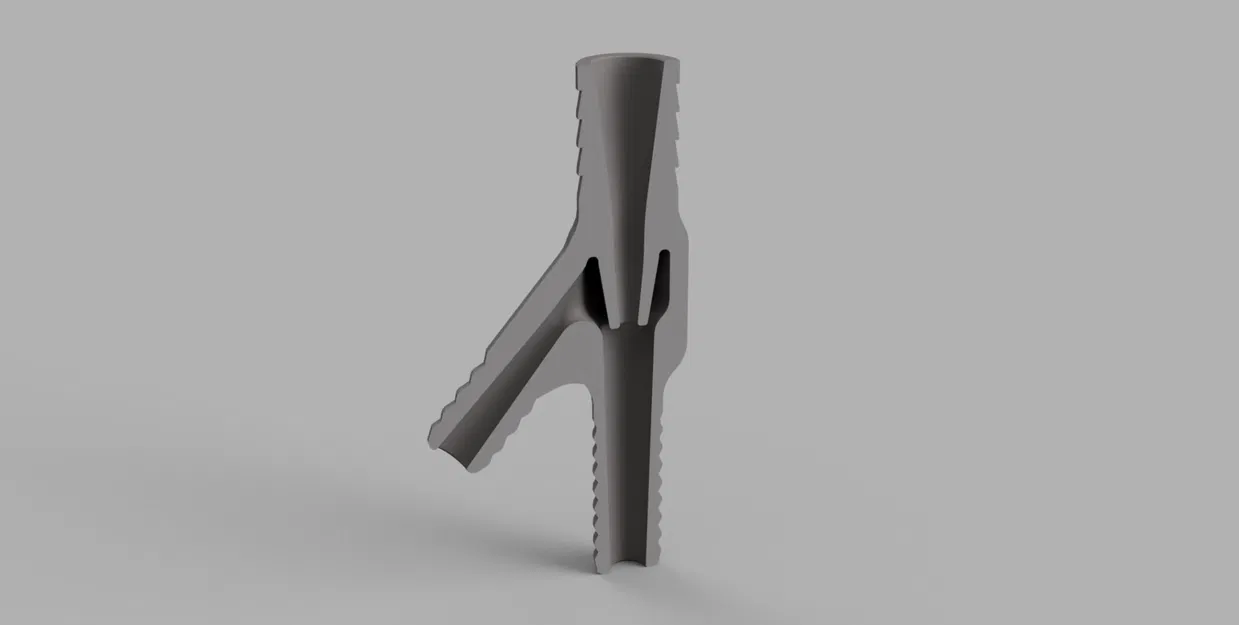

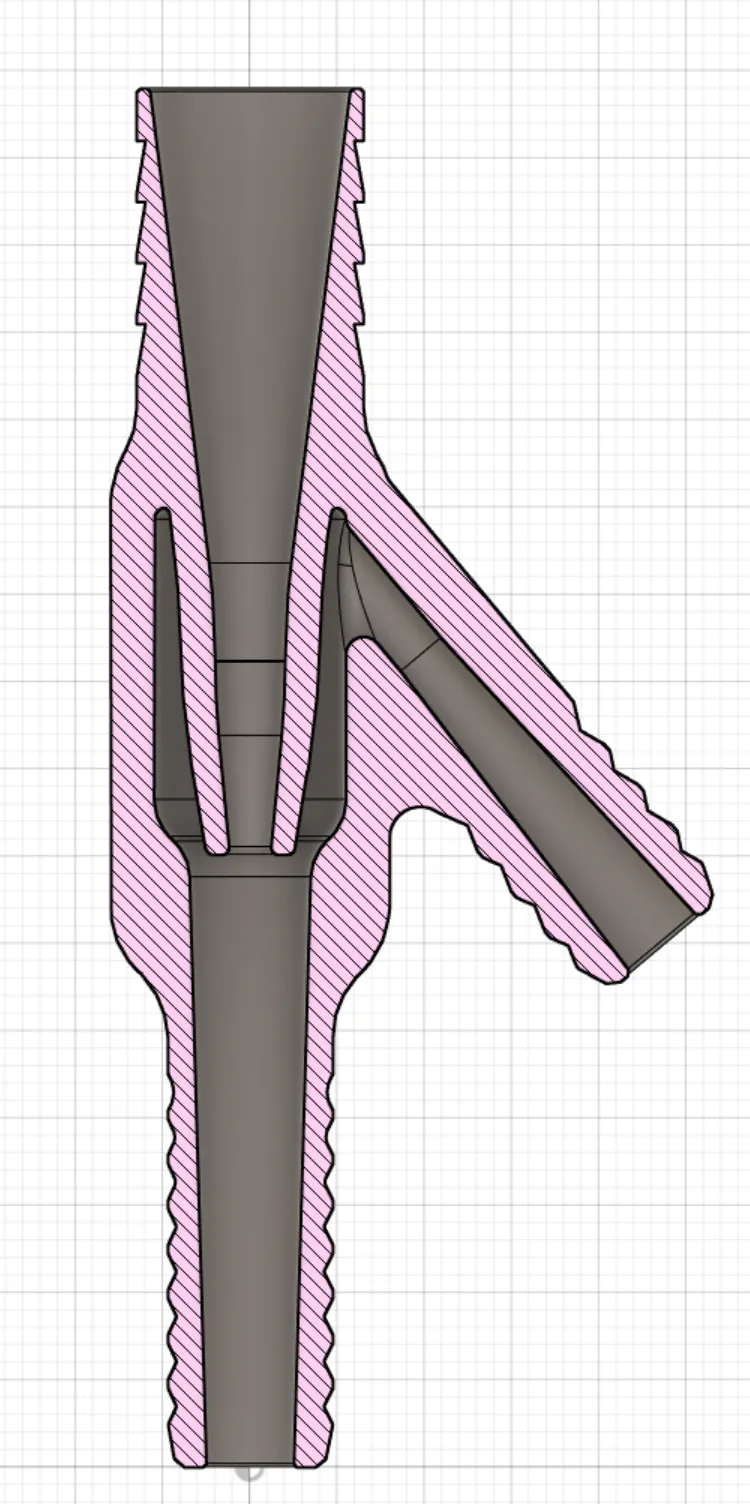

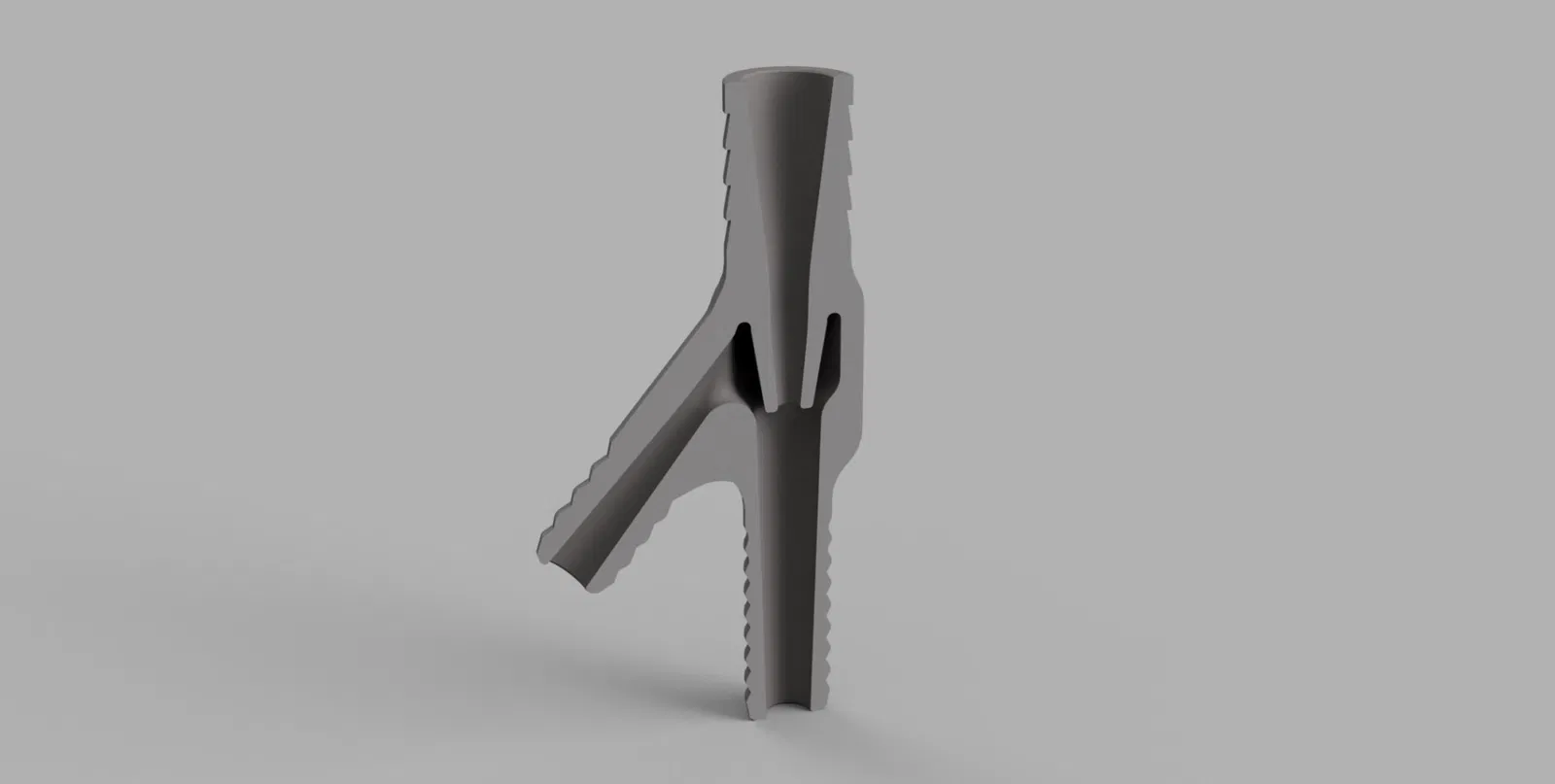

Tôi đã thiết kế hình dạng bên trong dựa trên những phát hiện trong một tài liệu khoa học mà tôi đã tìm thấy về thiết kế vòi hút chân không venturi, nhưng tôi không thể tìm thấy tài liệu này bây giờ 5 năm sau khi tôi cuối cùng tải lên cái này.

Nếu bạn cần một nguồn chân không ổn định hơn (và bạn không sử dụng chân không cho hóa chất nguy hiểm), kết hợp cái này với một máy bơm nước rẻ tiền và một xô nước là một cách tốt để đạt được điều này mà không lãng phí nước máy.

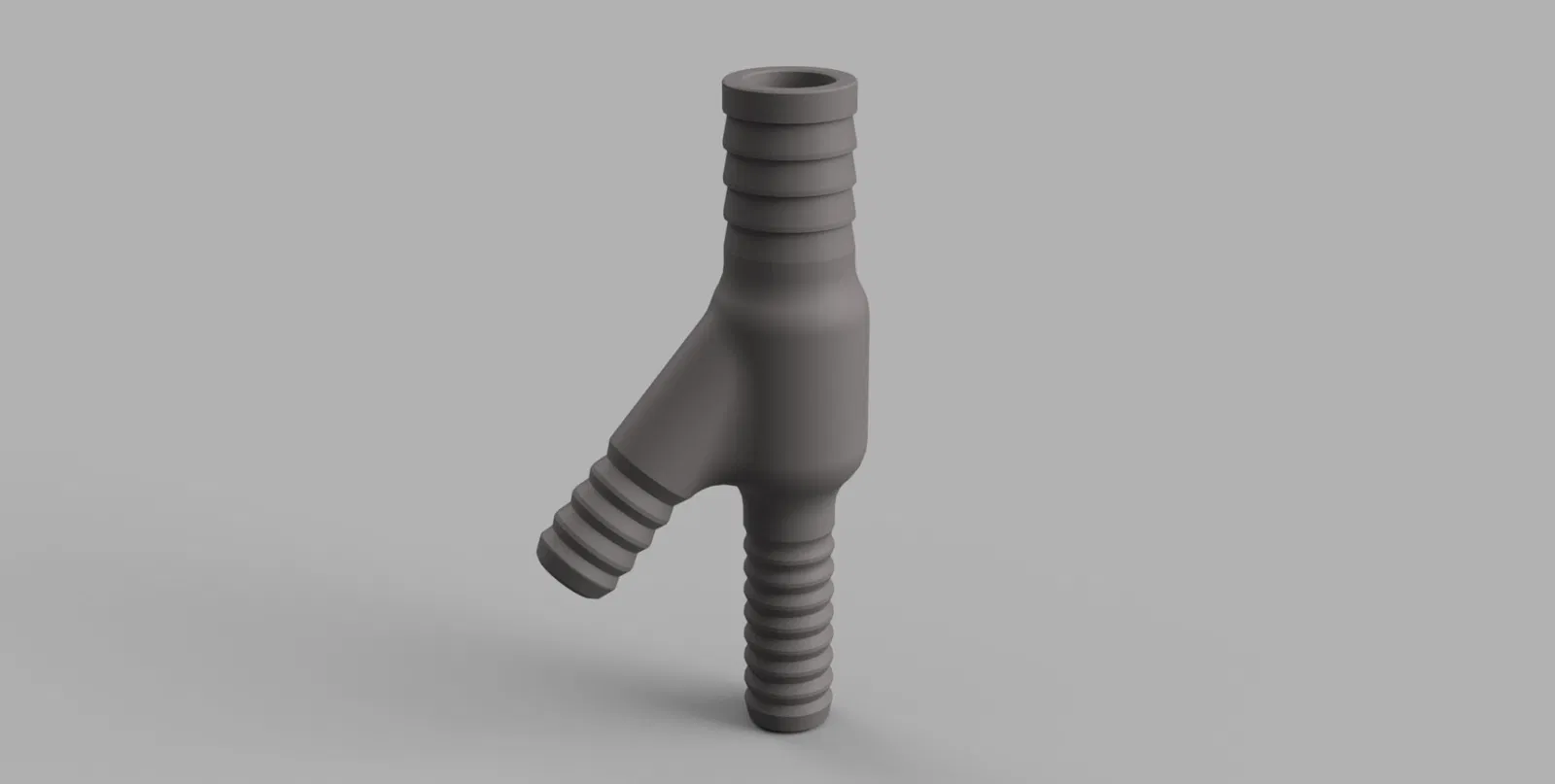

Sự khác biệt chính giữa V1 và V2 là kích thước ống được tiêu chuẩn hóa hơn trên V2, được thiết kế cho các ống cao su có đường kính từ 8mm-3/8" ID cho đầu ra và bên chân không, và từ 12mm-1/2" ID cho bên vào.

V3 là phiên bản mới nhất và được thiết kế sau khi người dùng Lorro bình luận bên dưới về việc gặp vấn đề với lượng nước nhỏ bị rò rỉ vào bên chân không. Phiên bản này có phần giữa được kéo dài khoảng 10mm và kết nối chân không được di chuyển lên theo số đo đó để cố gắng tránh điều này. Nó không hoàn toàn giải quyết được vấn đề của anh ấy nhưng giúp anh ấy đạt được mức chân không cao hơn, vì vậy đây là phiên bản được khuyến nghị.
