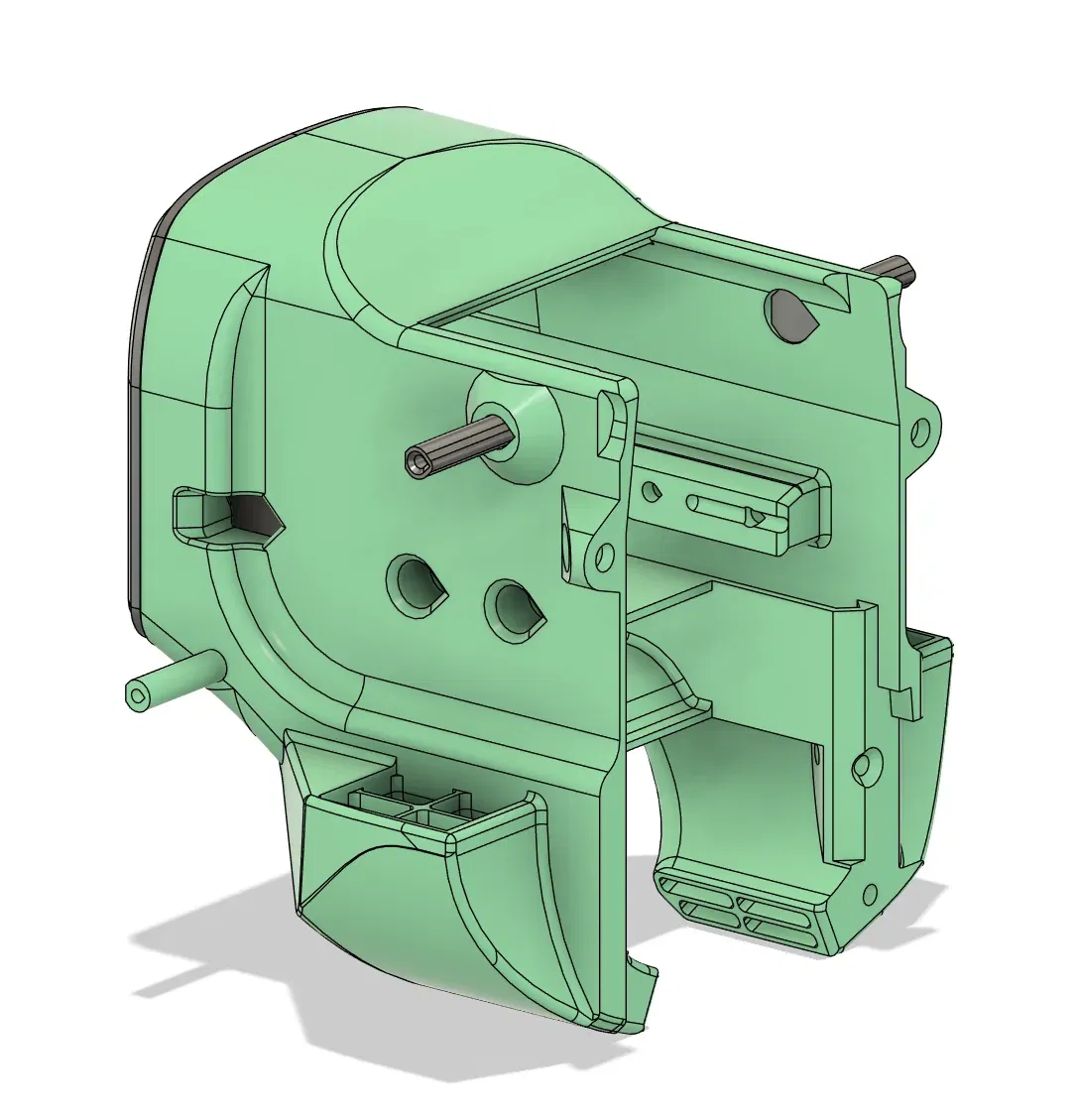

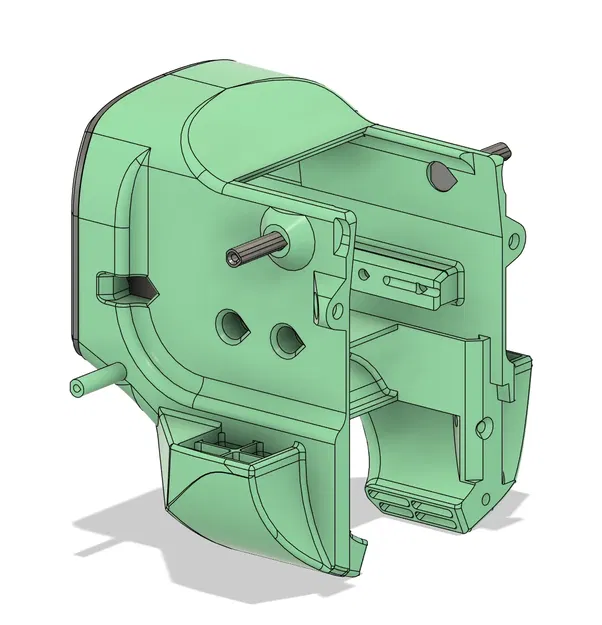

Bộ tản nhiệt yên tĩnh cho máy in 3D Neptune 4 Plus-Max

Mô hình gốc Elegoo Neptune 4/Pro/Max/Plus Fan Shroud V5 (OrzOrzOrz)

Remix của tôi dựa trên N4-Shroud V6 Prototype, nhiều yếu tố đã được thiết kế lại.

FanShroud_V1.1 – phiên bản tiêu chuẩn, FanShroud_V1.1_M – phiên bản có giá đỡ cho nam châm 4x2 mm.

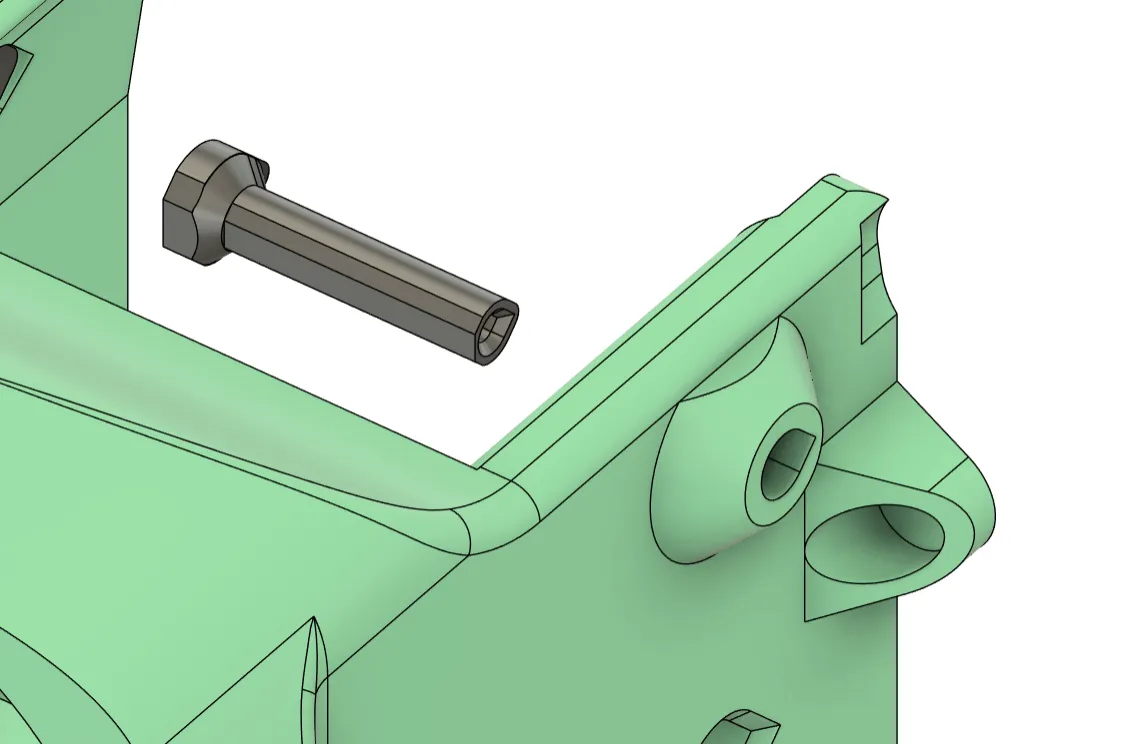

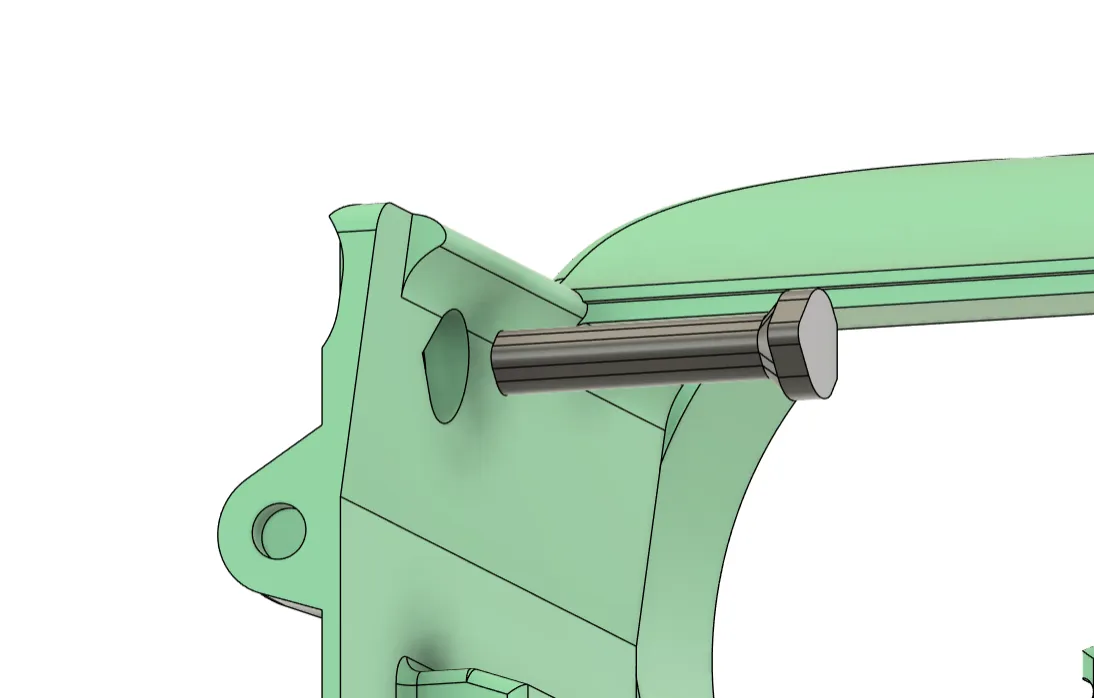

Bạn có thể sử dụng ốc vít từ các quạt gốc để lắp cả ba quạt 5015.

So với các quạt gốc (4015 x2 và 3010), ba quạt 5015 là quá mức cần thiết vì chúng đẩy nhiều không khí hơn. Để giảm tiếng ồn hơn nữa, tôi đã giảm tốc độ quạt làm mát mô hình xuống khoảng 60% (trong slicer) và tốc độ quạt làm mát đầu đùn xuống 50% (trong firmware của máy in).

Để làm điều này, hãy vào Cấu hình -> printer.cfg -> tìm các dòng chịu trách nhiệm cho quạt làm mát đầu đùn và thêm dòng -> fan_speed: 0.5
Nhưng hãy cẩn thận, đừng giảm tốc độ quá thấp vì có thể dẫn đến làm mát không đủ và nguy cơ cháy nổ. Hãy nhớ rằng, đầu đùn chứa một bảng mạch với các linh kiện điện tử.

Mẹo: Bạn có thể làm nóng nhẹ đầu đùn (khoảng 80°C) để kích hoạt quạt làm mát. Sau đó, thêm dòng, lưu lại và khởi động lại firmware. Sau khi khởi động lại, máy in sẽ bắt đầu với tốc độ quạt mới và tiếp tục làm mát đầu đùn nóng. Bằng cách này, bạn có thể nghe rõ sự khác biệt trong hoạt động của quạt.

Tệp .3MF có tất cả các bộ phận chuẩn bị cho việc in. Tất cả các hỗ trợ cho các mô hình đã được cấu hình. Cũng có một bài kiểm tra để kiểm tra độ dung sai của việc lắp quạt.

Quan trọng! Đảm bảo rằng các cầu được in ở những khu vực này.

Đã thêm phiên bản cập nhật nhẹ V1.1

Cập nhật:

• V1 - 05.11.2024

- Phát hành mô hình remix.

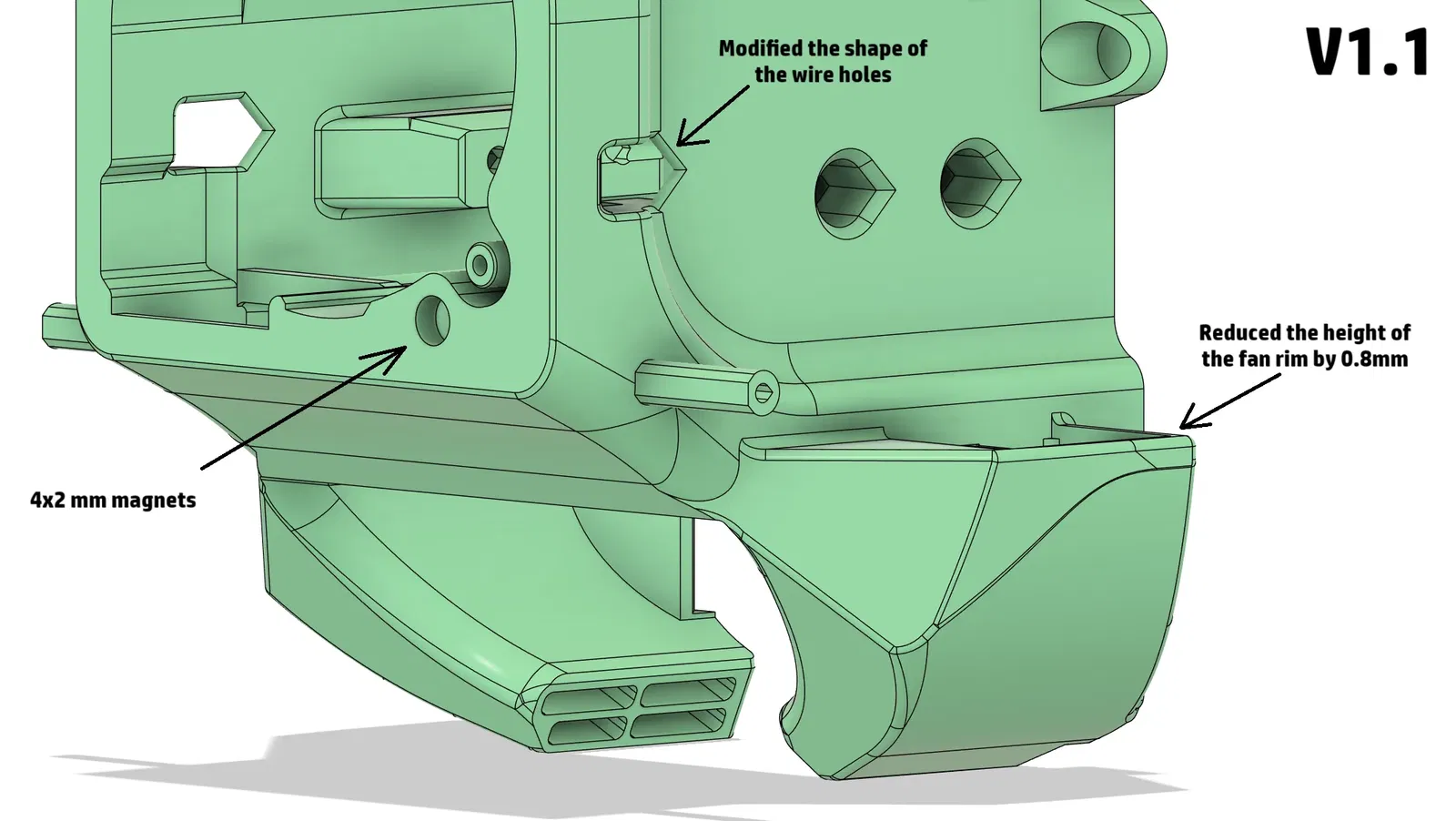

• V1.1 - 10.12.2024

Đã thêm phiên bản cập nhật nhẹ V1.1

- Đã sửa đổi hình dạng của các lỗ dây.

- Giảm chiều cao của vành quạt xuống 0.8mm, làm cho việc lắp đặt hoặc thay thế quạt dễ dàng hơn nhiều.

- Hình dạng đã được thay đổi một chút.

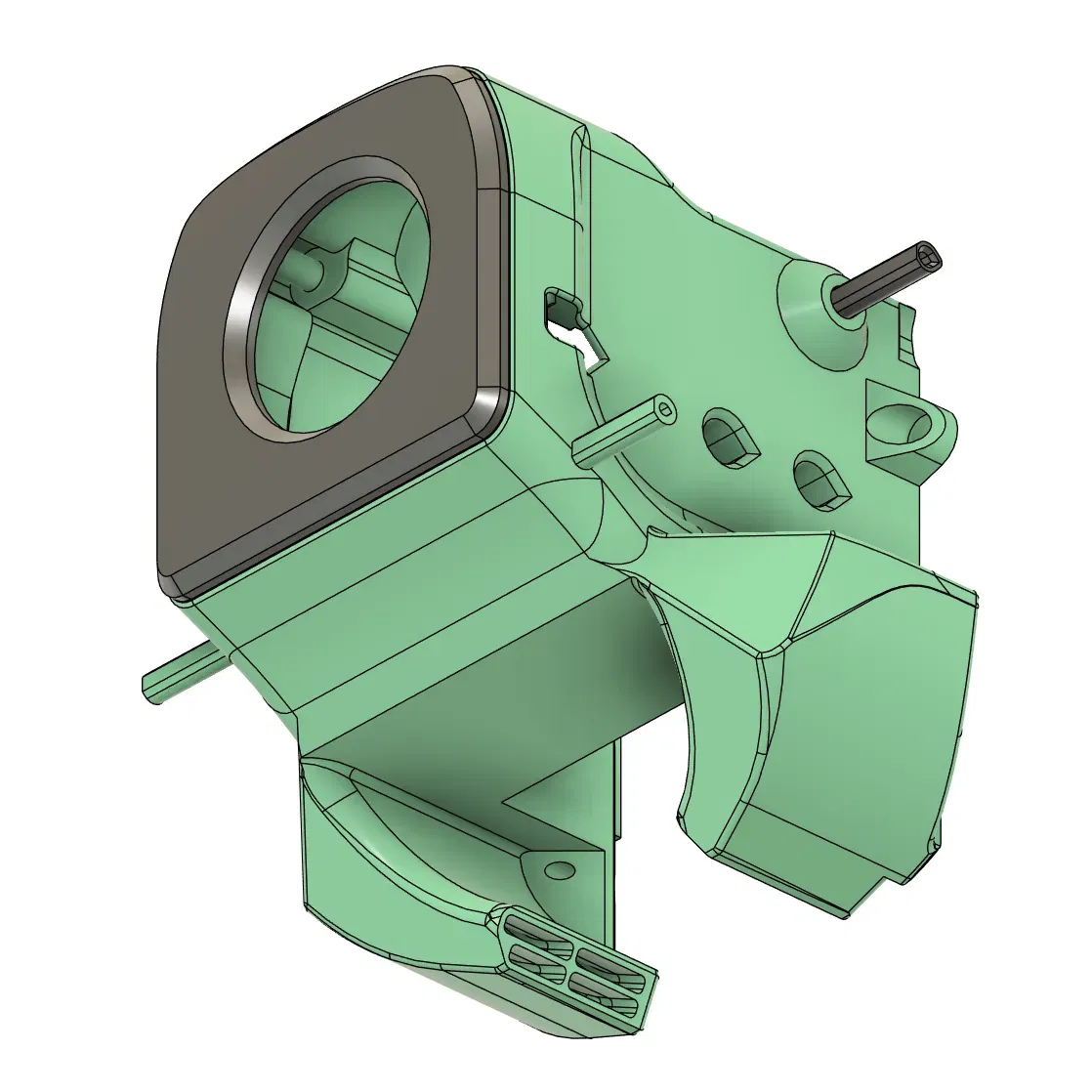

- Đã thêm một phiên bản có khả năng gắn một nắp trang trí cho quạt phía trước bằng cách sử dụng nam châm 4x2 mm.

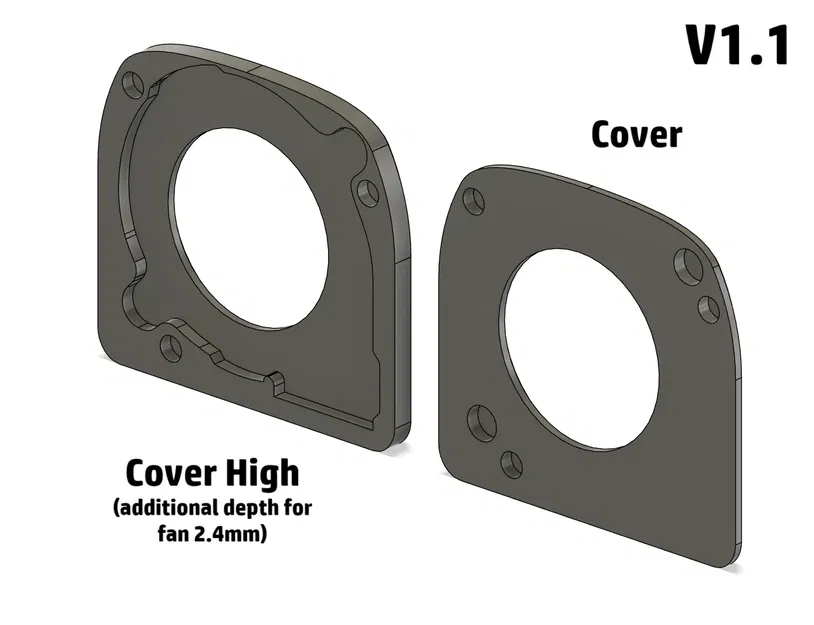

- Bao gồm hai nắp cho quạt phía trước (Nắp, phiên bản tiêu chuẩn. NắpCao, với không gian bổ sung cho quạt).

- Đã thêm những bức ảnh mới.

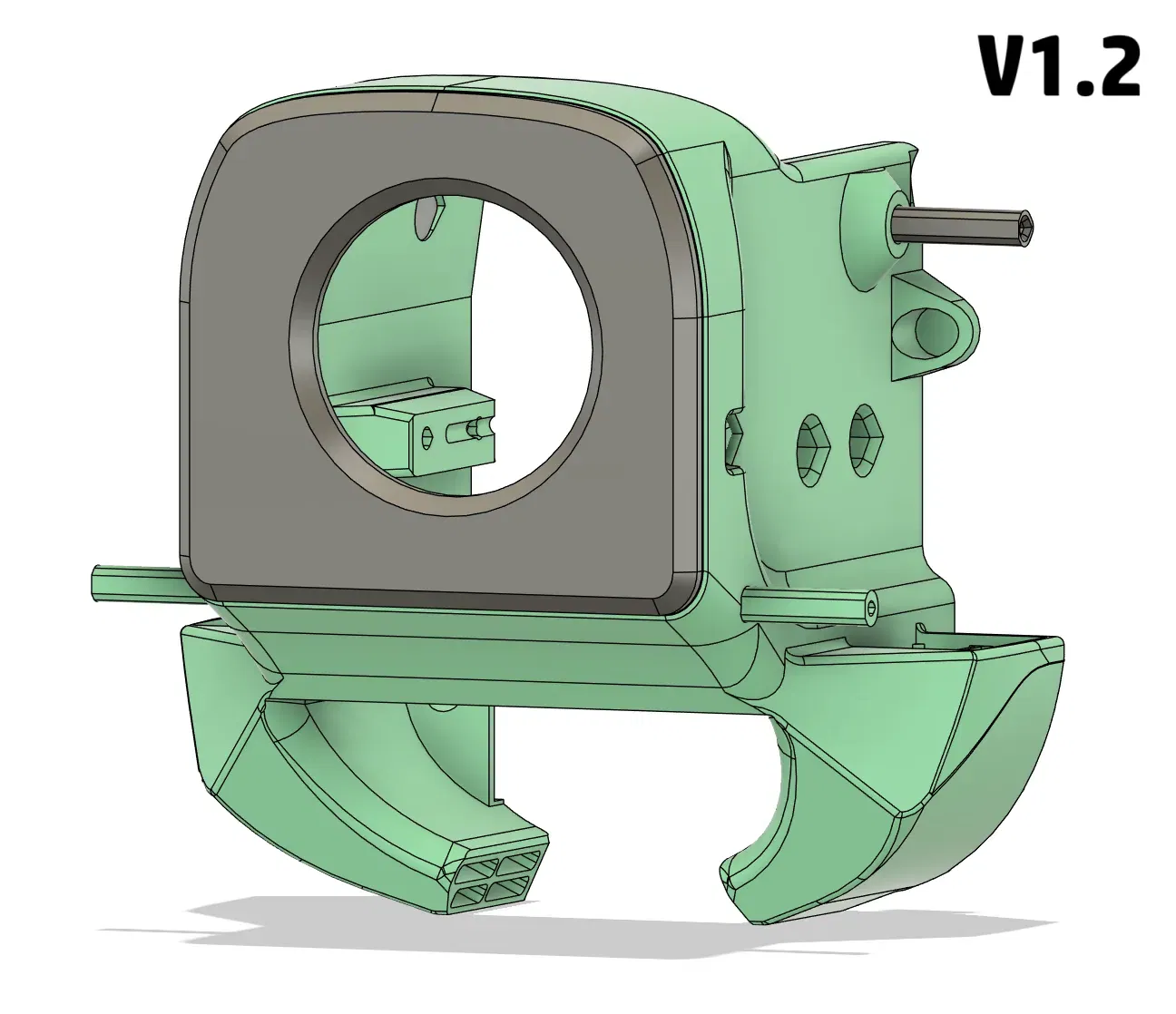

• V1.2 - 16.12.2024

- Mô hình NắpCao đã được sửa đổi một chút để loại bỏ hai đường nối, đã hình thành ở phần trên cùng của bộ phận trong các lớp đầu tiên.
