Giá đỡ công cụ gắn tường cho máy tiện mini 6"-9

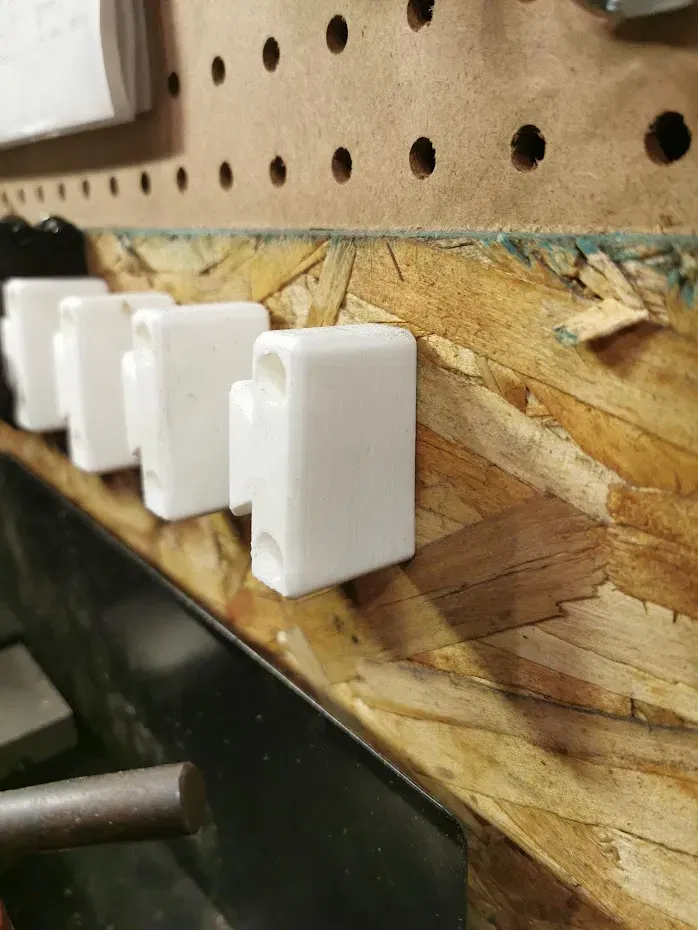

Một giá treo tường cho các giá đỡ dụng cụ cho trụ thay đổi nhanh 6" - 9", thường được sử dụng với máy tiện mini 7"x12".

Giá treo tường hỗ trợ giá đỡ dụng cụ có chiều rộng ~30mm, độ sâu ~6.5mm, với các rãnh hình chóp 60 độ.

Trụ thay đổi nhanh thường được đánh dấu 250-000 với các giá đỡ dụng cụ được gán nhãn từ 250-001 đến 250-010.

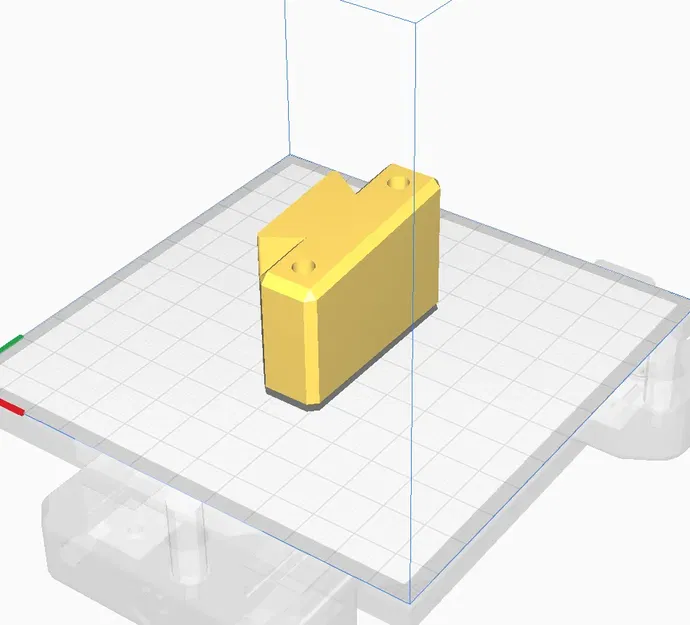

Phần này được thiết kế để in ngược (Hình 2) mà không cần hỗ trợ, phần trên nghiêng của bản in được thiết kế để hướng về phía tường. Giá treo tường sử dụng một cặp vít gỗ đầu countersink dài 1.5" và đường kính 0.25".

Giá treo tường được thiết kế với góc 10 độ để ngăn trụ dụng cụ rung ra khỏi vị trí.

Có thể cần một số điều chỉnh kích thước.
