Hệ thống hút khói cho máy in Elegoo Mars và Mars Pro

Cô ấy, người mà phải tuân theo, không đánh giá cao mùi hương, mặc dù có thông gió chấp nhận được. Để duy trì hạnh phúc trong gia đình, tôi đã cố gắng tìm một hệ thống hút khói. Trong quá trình tìm kiếm, tôi chỉ tìm thấy những giải pháp yêu cầu phải sửa đổi vỏ máy in, hoặc không hứa hẹn nhiều về việc hút khói thực sự. Đến khi tôi đã bắt đầu thiết kế của riêng mình, tôi mới tìm thấy một số lựa chọn khả thi. Nhưng, vì tôi đã đặt hàng một cái quạt và gần hoàn thành thiết kế của mình, tôi đã kiên trì. Cuối cùng, tôi có một máy hút khói không thay đổi động lực không khí của máy in, không yêu cầu sửa đổi nào cho máy in mà không dễ dàng đảo ngược, và đã làm rất tốt trong việc giữ mùi hương ở mức tối thiểu (cho đến nay). Với một số ống thông gió linh hoạt 3 inch và một cái quạt 120mm nào đó, bạn nên có thể in cái này, đặt máy in của bạn lên đó, và cái quạt ở cửa sổ, và tiếp tục sống cuộc sống hạnh phúc mà bạn muốn với người vợ hạnh phúc của mình.

Tôi đã bao gồm tệp STEP để bạn có thể thực hiện các sửa đổi dễ dàng. Tôi sẽ rất cảm kích nếu bạn đăng một bản remix, nếu bạn thực hiện bất kỳ sửa đổi nào.

Các bức ảnh nên như sau:

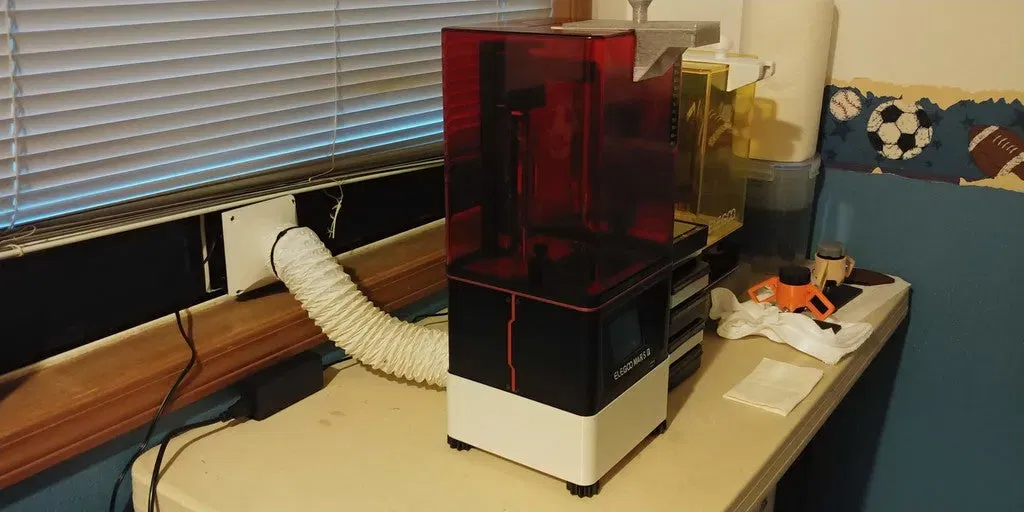

1. Hệ thống hút khói đã hoàn thành.

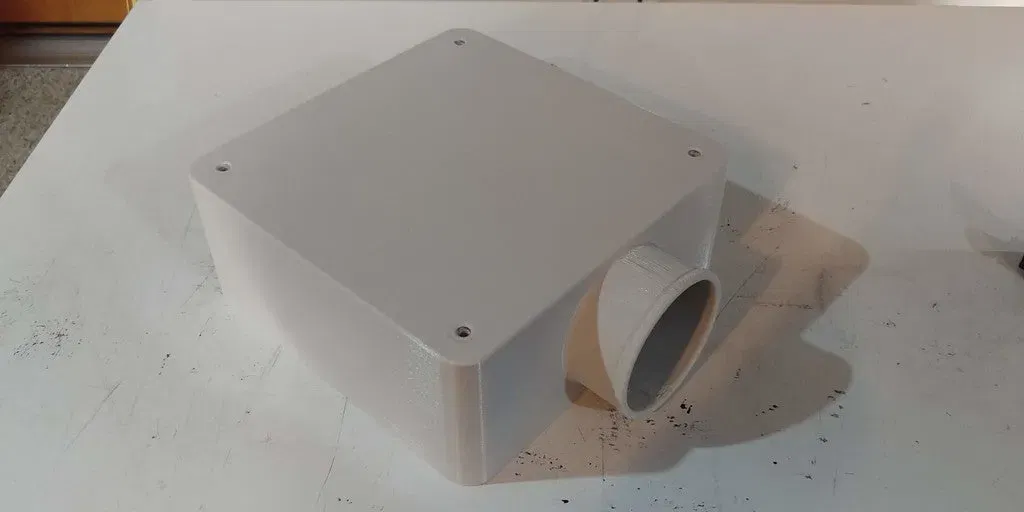

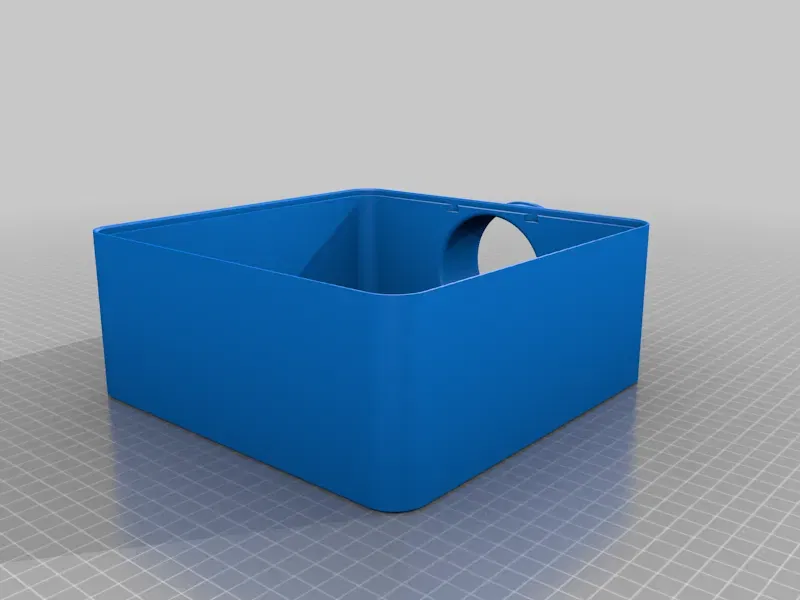

2. Thân chính của máy hút khói, phần đế mà máy in ngồi lên, được hiển thị ngược. Nó nên được in như đã cung cấp và vừa vặn trên bàn Prusa.

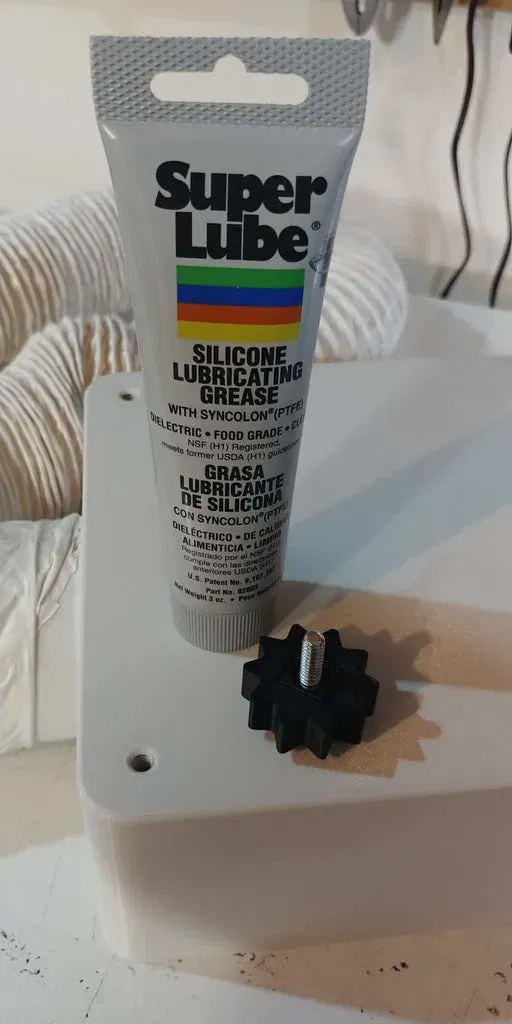

3. Super Lube (hoặc mỡ tương tự) giúp các ren in chặt hoạt động dễ dàng hơn. Hãy thử nó!

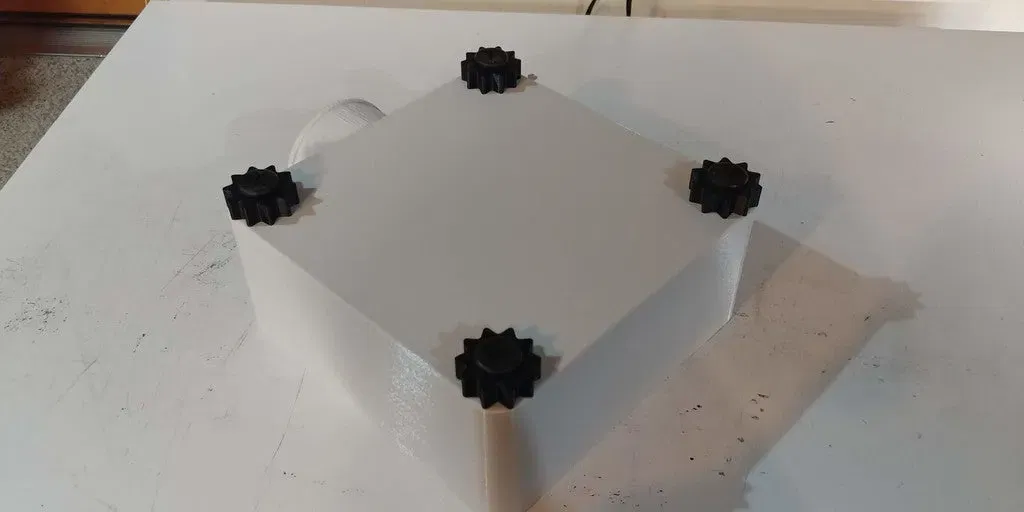

4. Chân được lắp đặt (với các bộ chuyển đổi chân cân bằng được lắp đặt)

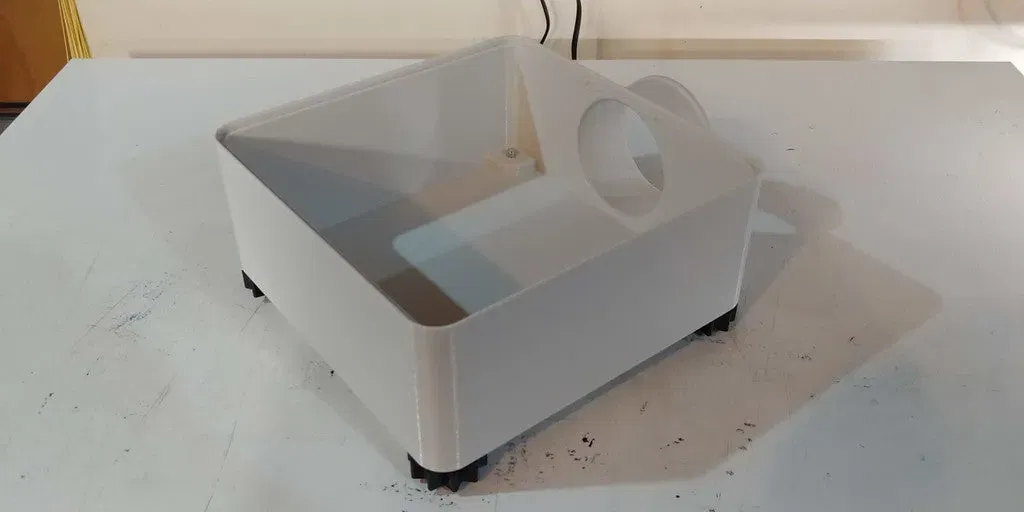

5. Đúng chiều, với chân đã được lắp đặt
6. lấy một dây buộc zip đủ dài, hoặc sử dụng nhiều dây buộc zip có thể quấn quanh đầu nối ống.

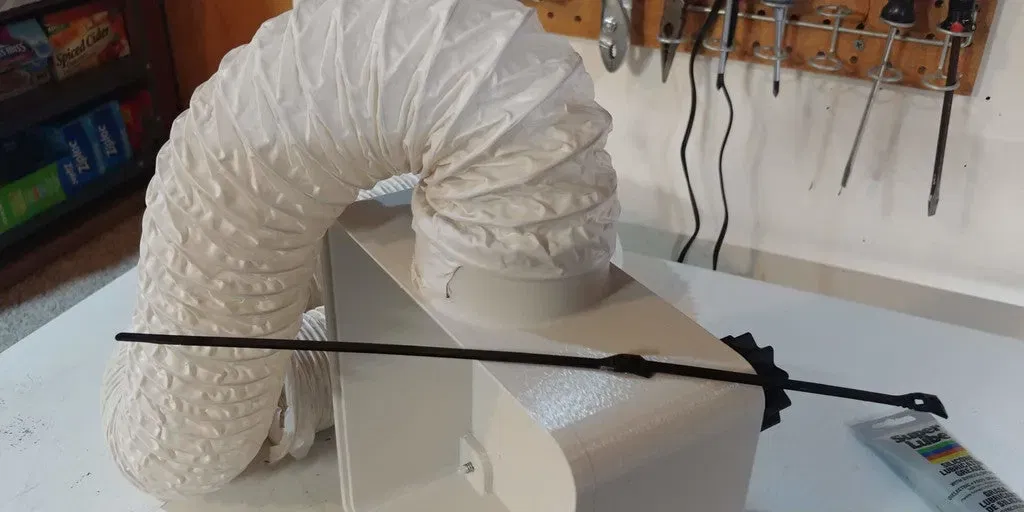

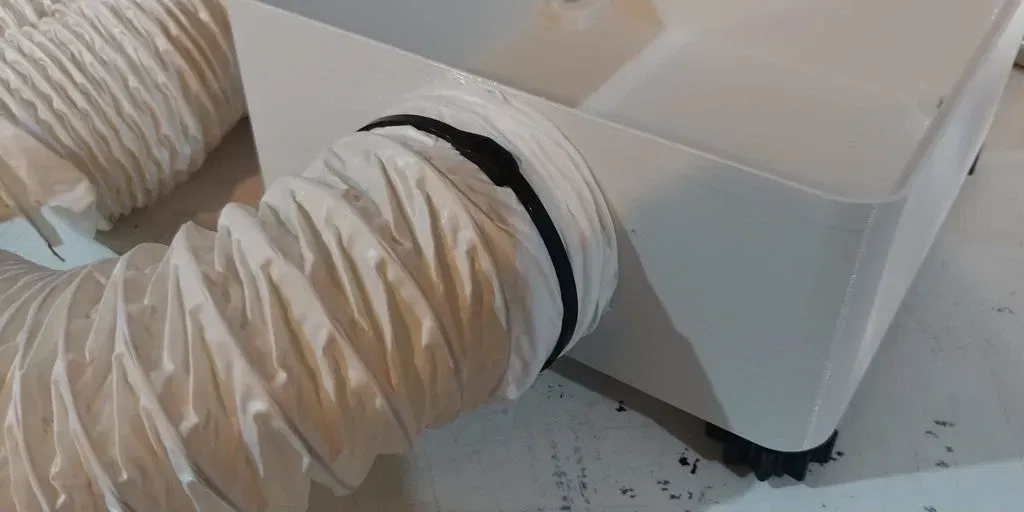

7. Luồn ống thông gió, và cố định bằng dây buộc zip

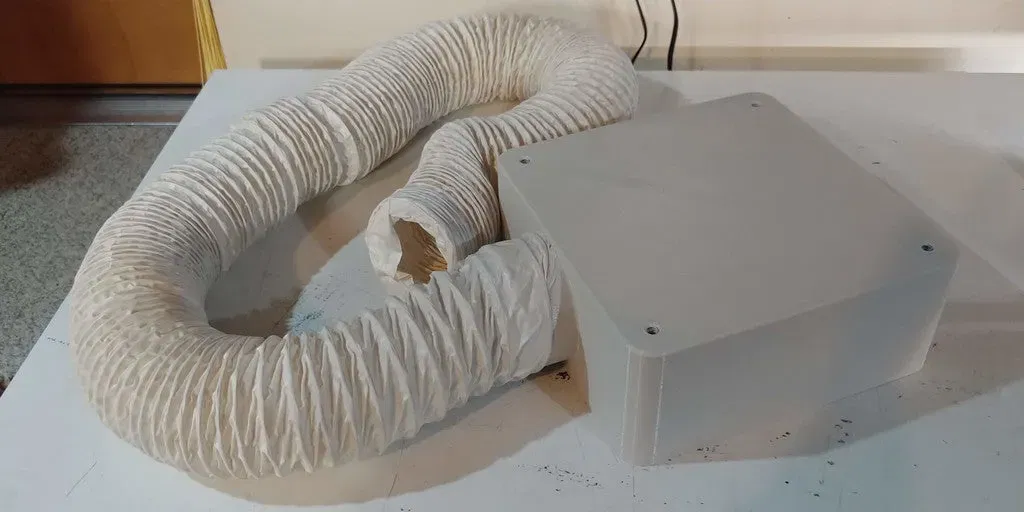

8. Nhiều ống. Chúng tôi sẽ cắt theo kích thước trong quá trình lắp đặt.

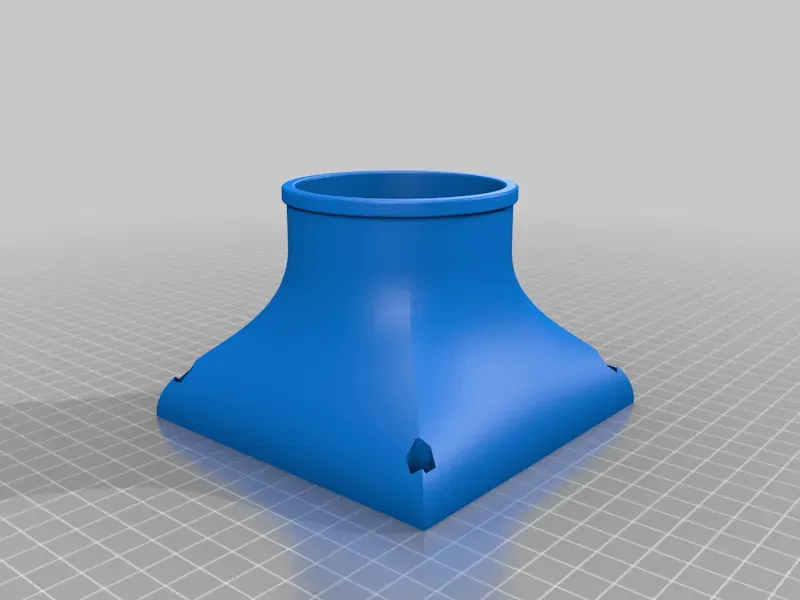

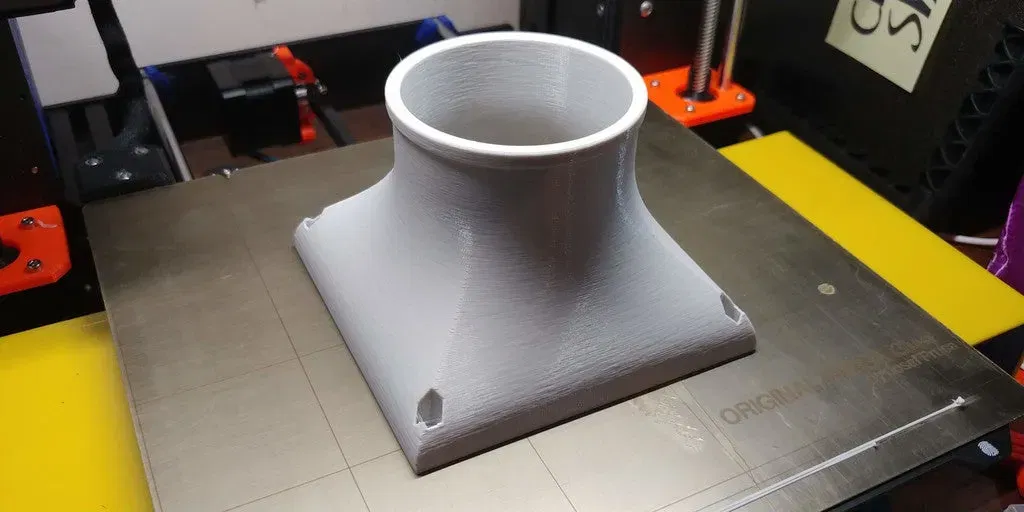

9. Bộ chuyển đổi quạt đã được in

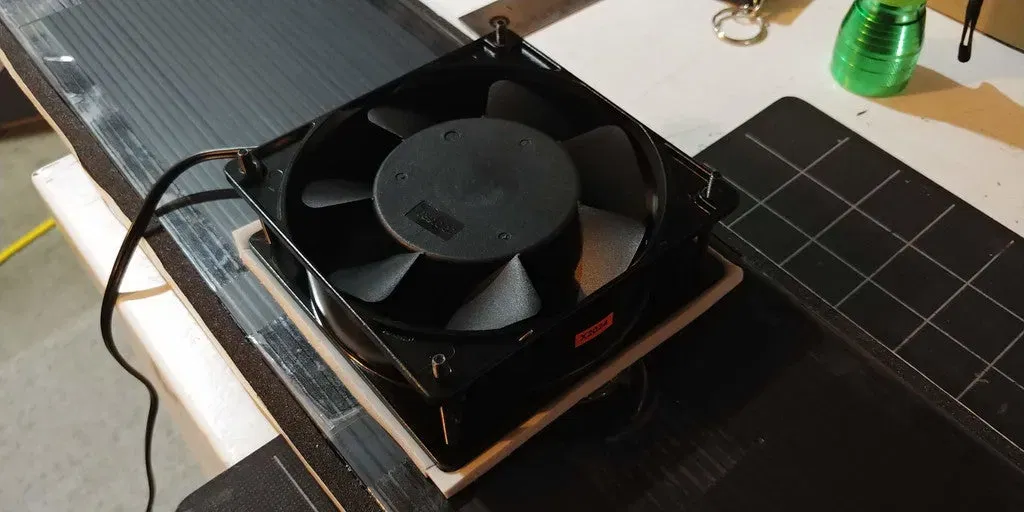

10. Quạt được gắn vào phần chèn cửa sổ (làm từ coroplast tôi có sẵn) với một chút gioăng cửa sổ để hỗ trợ.

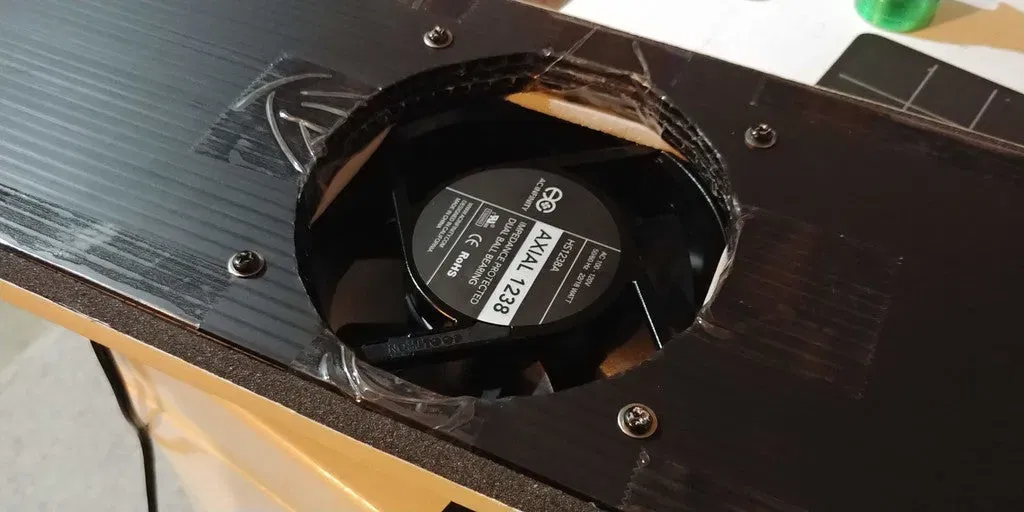

11. Bên ngoài của phần chèn hiển thị đầu ra quạt

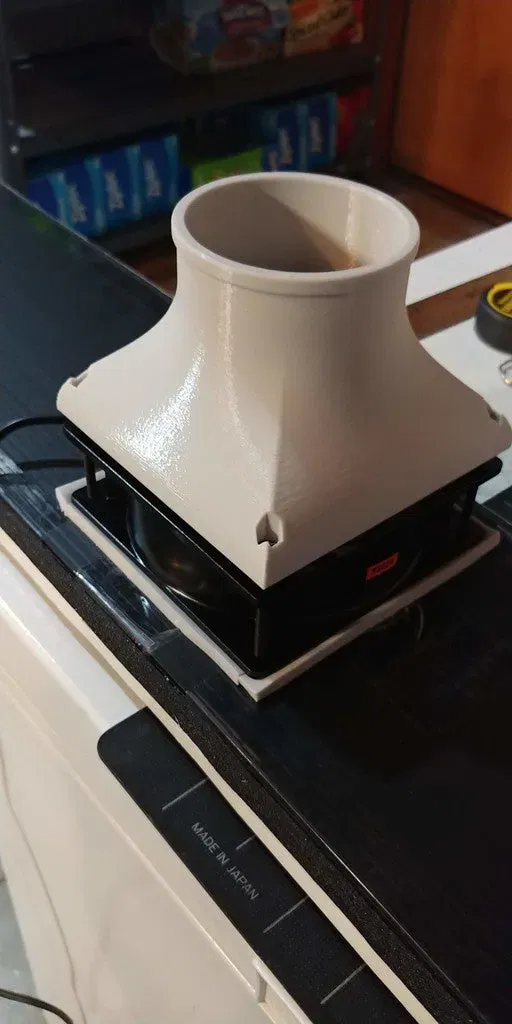

12. Bộ chuyển đổi được gắn vào quạt và phần chèn cửa sổ.

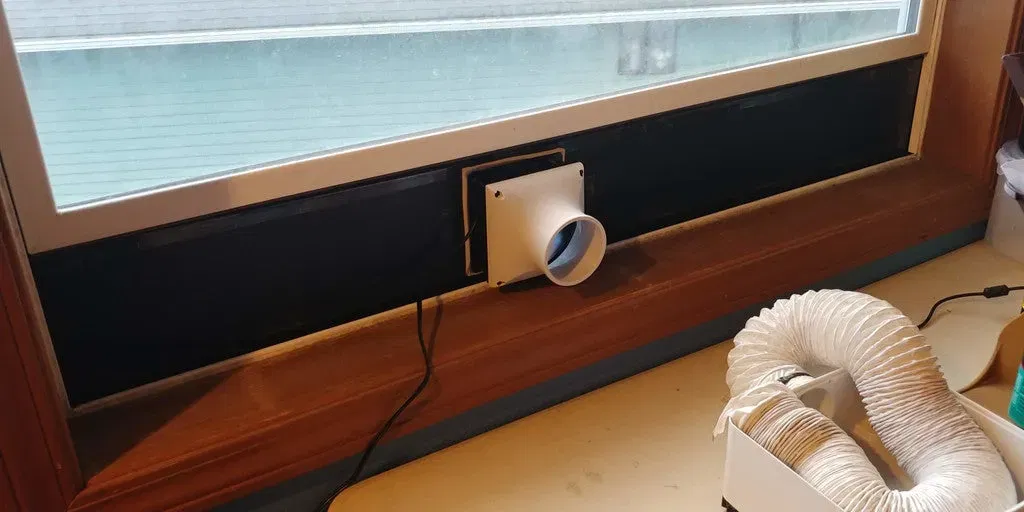

13. Phần chèn cửa sổ đã được lắp đặt
14. Ước lượng chiều dài ống cần thiết. Cắt, và lắp vào bộ chuyển đổi quạt bằng một hoặc nhiều dây buộc zip khác.

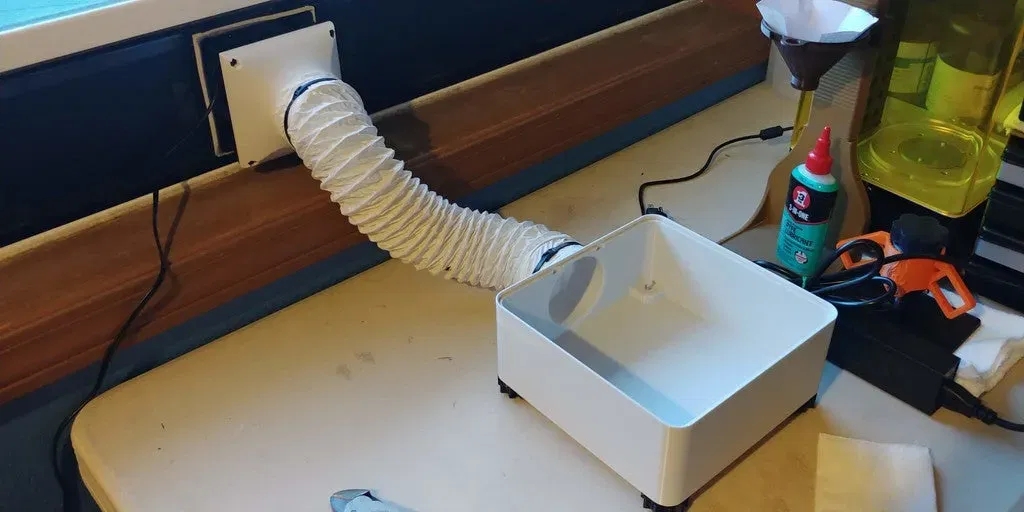

15. Đế đã vào vị trí... gần hoàn thành!

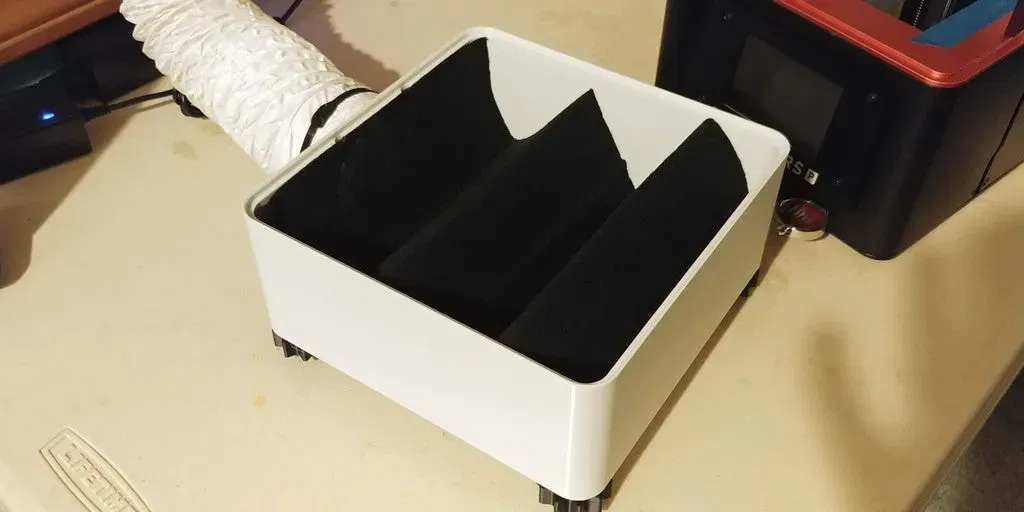

16. Cho vật liệu lọc carbon hoạt tính yêu thích của bạn vào.
17. Đặt Elegoo Mars lên đế. Nó nên vừa khít (xem ảnh đầu tiên)

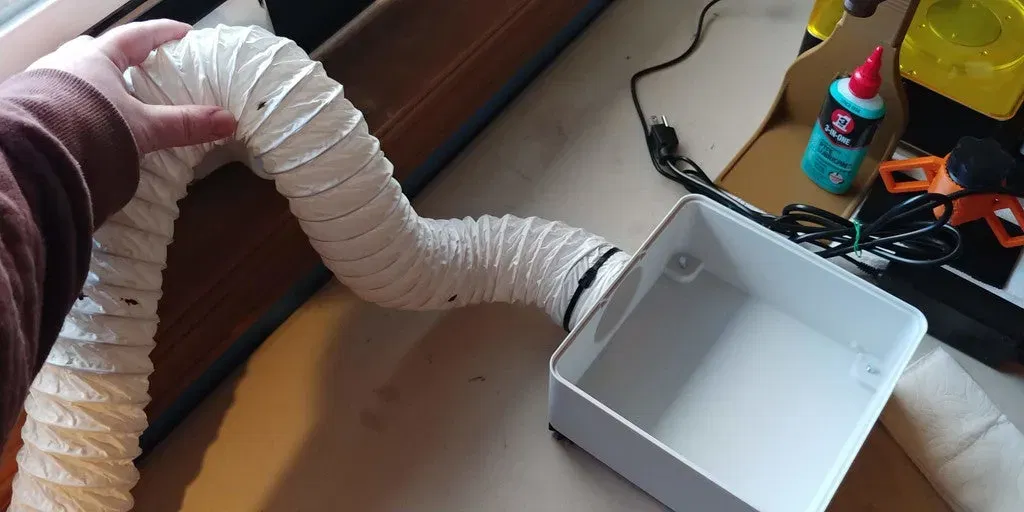

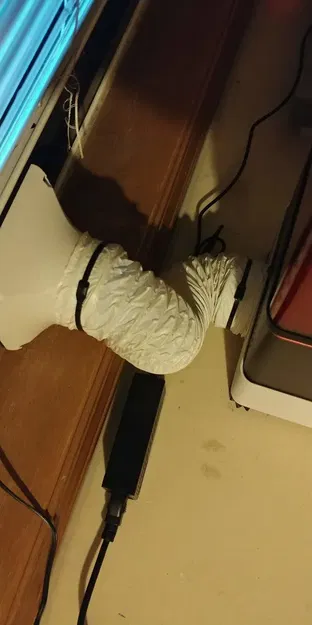

18. Ống có thể uốn cong nhiều, nhưng đừng làm gập hoặc kẹp nó!

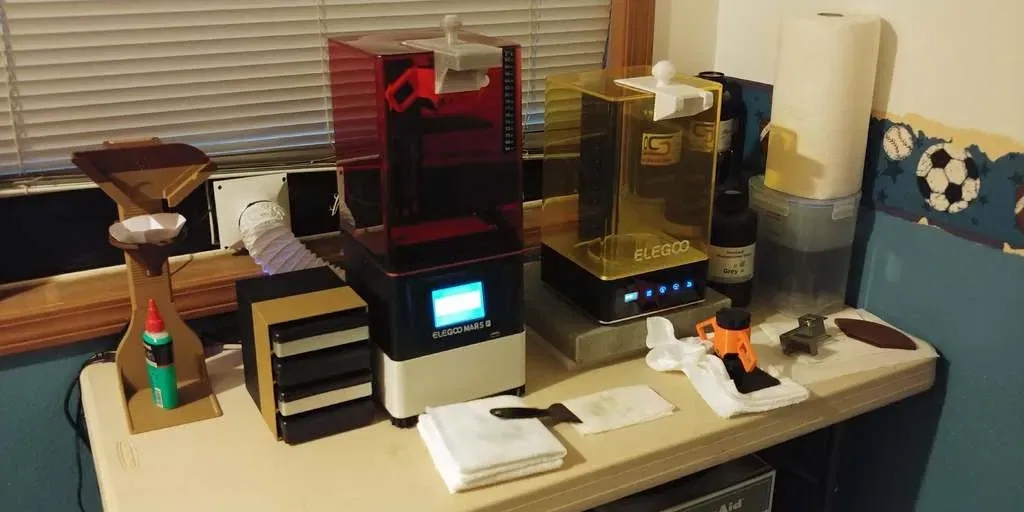

19. Góc in resin của tôi trong phòng. Đây là quạt tôi đã mua: https://www.amazon.com/dp/B009OWRMZ6 Bộ điều khiển tốc độ: https://www.amazon.com/dp/B07T9BLJ7L Loại ống tôi sử dụng: https://www.amazon.com/dp/B000LRHCLW Tấm lọc carbon: https://www.amazon.com/dp/B07WQZVZ2S
