Vỏ và ống dẫn gió tích hợp cho Kingroon KLP1 với quạt 5015

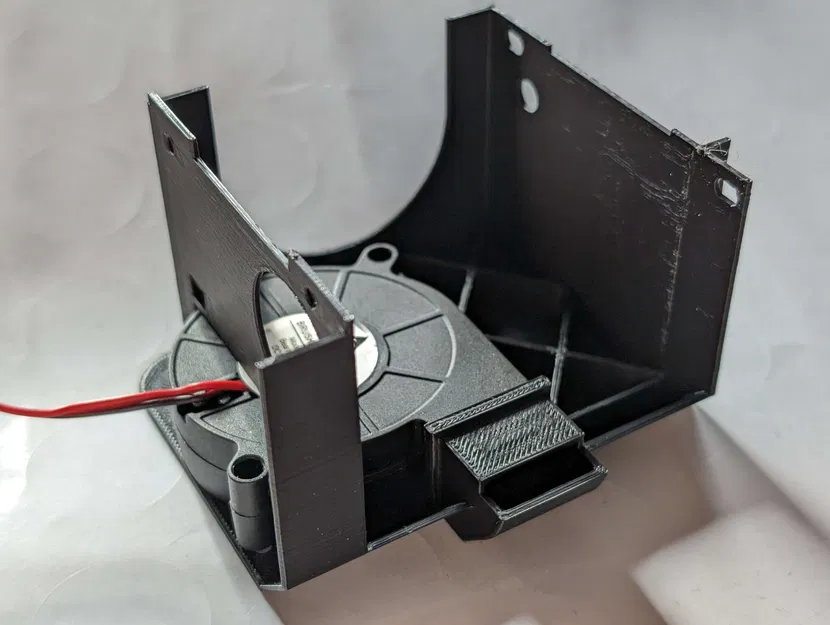

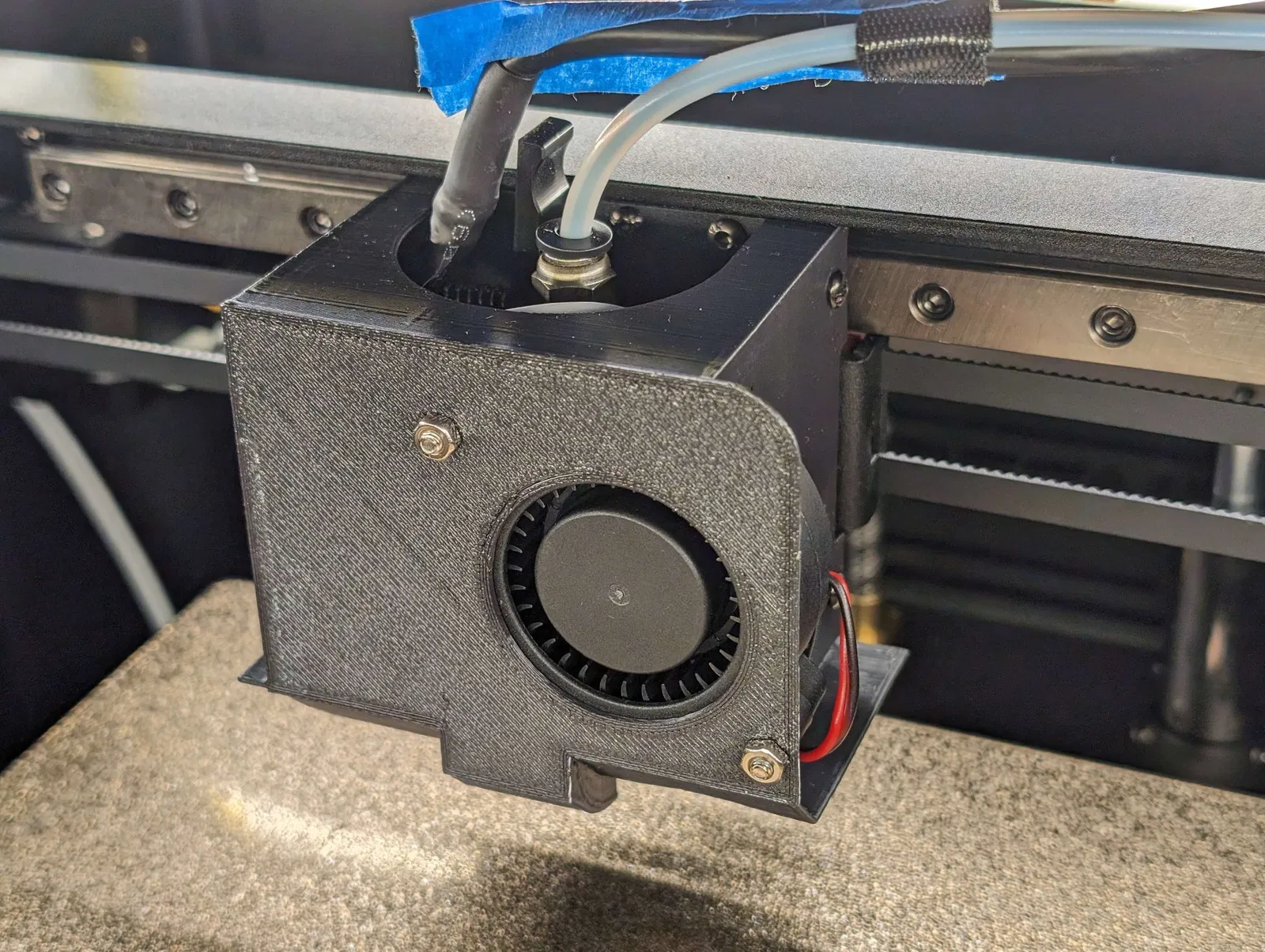

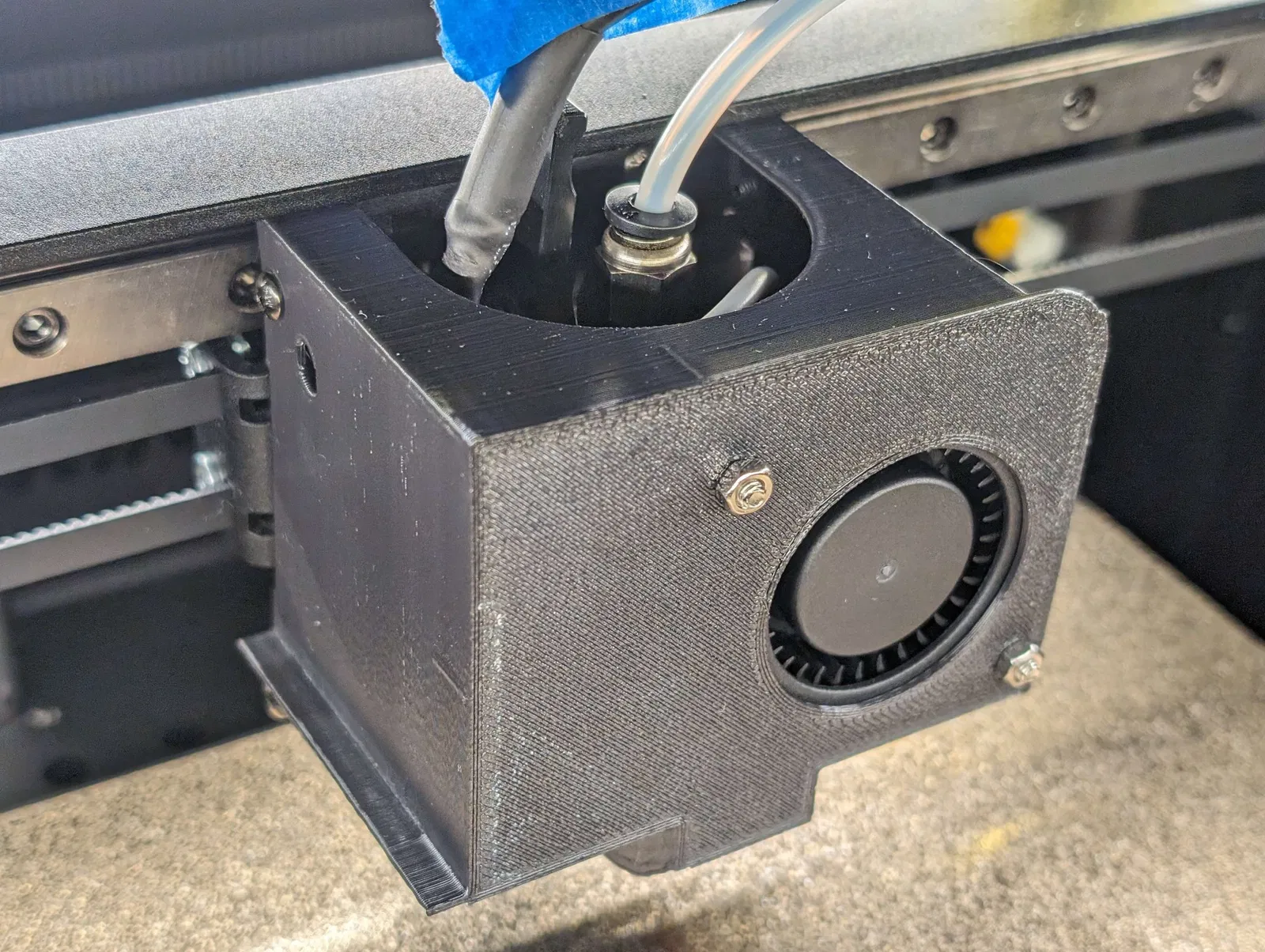

Đây là một thay thế nhẹ hơn cho vỏ bọc tiêu chuẩn trên đầu công cụ KLP1, cho phép bạn sử dụng quạt thổi 5015 có kích thước tiêu chuẩn (phần OEM có cổng lớn hơn).

Tôi đã đo vỏ bọc tiêu chuẩn là 80.5 gram, và phần thay thế in bằng ASA với quạt thổi GDSTIME 5015 là 45.5 gram.

Một điều cần lưu ý khi sử dụng thiết kế này là bạn cần hướng các phần nhô ra về phía ống dẫn gió. Các phần nhô ra hướng ra ngoài sẽ không nhận được làm mát hiệu quả.

Vật liệu: ABS, ASA hoặc PETG cho khả năng chịu nhiệt.

Đường viền: 2, để làm cho việc cầu nối hoạt động đúng cho ống dẫn.

Độ bám: Sử dụng một lớp viền để tránh biến dạng nếu cần thiết.

Hỗ trợ: Sử dụng hỗ trợ kiểu cây cho phần nhô ra lớn mà quạt 5015 nằm dưới, cũng như cho phần trên của lỗ vào quạt làm mát hotend.

Tệp zip chứa tệp nguồn python Build123D (một dạng mã CAD) để bạn có thể điều chỉnh thiết kế theo ý mình.

Cập nhật 2023-12-05: hiện đã có các khe dọc cho các lỗ vít bên trái để điều chỉnh vị trí một chút, nhiều khoảng trống hơn cho quạt, và một lỗ để dây quạt đi qua.

Cập nhật 2024-02-24: hiện đã có một ống dẫn kín để tăng tốc độ dòng khí.
