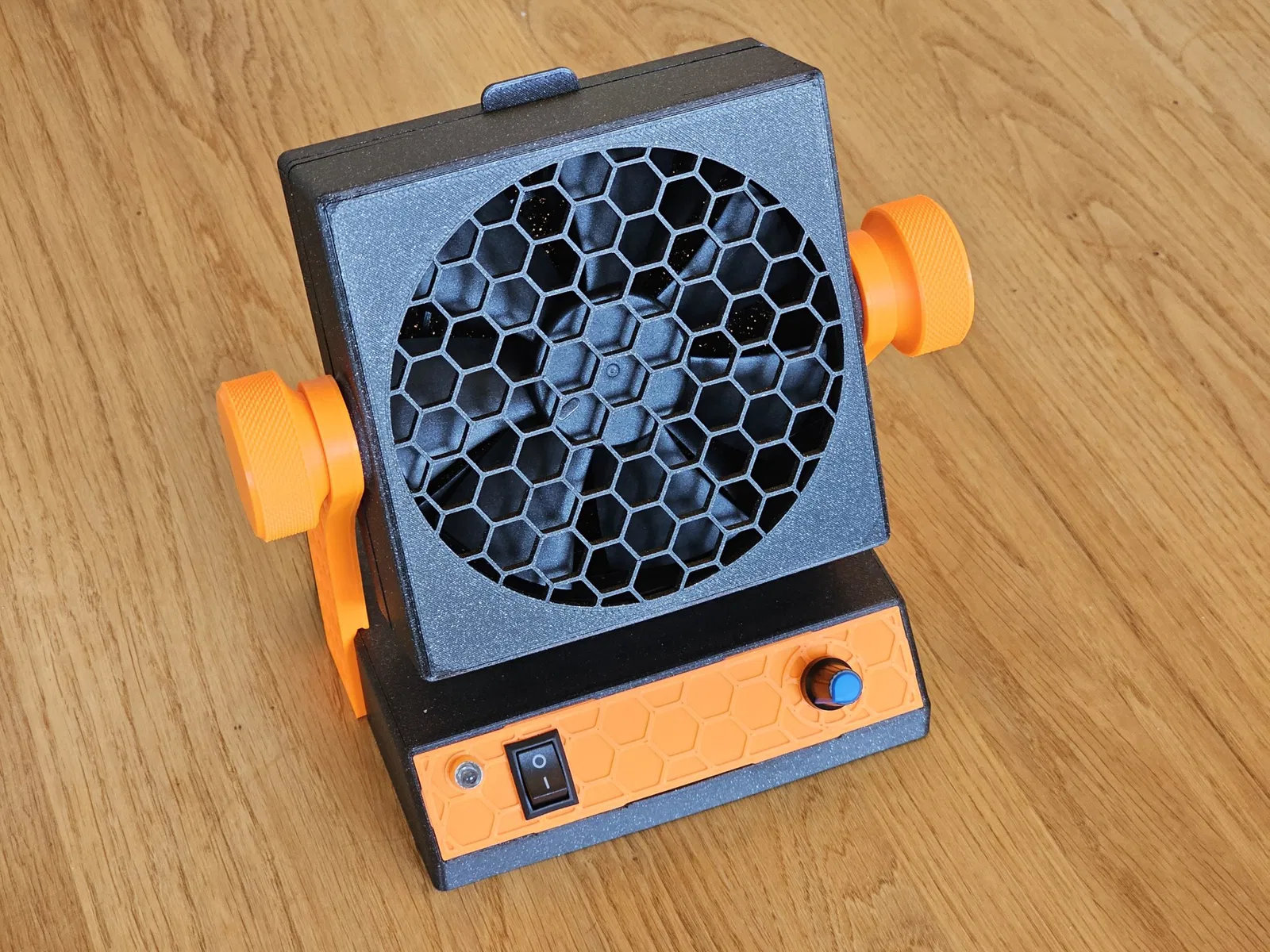

Máy hút khói hàn USB-C công suất lớn sử dụng pin

Mô tả gốc 2025-03-07

Chủ yếu, xem mô tả của lewosh.

Thay đổi:

• Bo mạch sạc được thay thế bằng cái này. Lưu ý rằng nó chỉ cân bằng hai trong ba pin, vì vậy bạn có thể muốn lấy một BMS 2S thứ cấp. Cũng lưu ý rằng sơ đồ mạch do người bán cung cấp có một mạch ngắn---bạn không nên kết nối điểm giữa giữa pin đầu tiên và pin thứ hai với bên dài hơn của bo mạch. Tuy nhiên, bạn nên đặt một cầu nối ở đó cũng như tháo bỏ điện trở bên cạnh nó. Sơ đồ đúng là:

- Phần dưới đã được sửa đổi để sử dụng loại này của giá đỡ pin 16850. Phần dưới của cơ sở được làm cho các giá đỡ 1S---bởi vì đó là những gì tôi có ở nhà. :) Bạn phải thực hiện các sửa đổi nếu bạn định sử dụng loại 3S.

• Miếng đệm được dự kiến để đặt trên biến trở phía sau tấm trước.
• Tôi thấy rằng các giá đỡ hữu cơ hoạt động tốt hơn nhiều so với các giá đỡ tùy chỉnh trong mô hình gốc, vì vậy tôi đã gỡ bỏ chúng.

Bo mạch sạc được cố định bằng hai ốc vít đầu lục giác M2x6.

Bộ điều khiển tốc độ động cơ được cố định bằng bốn ốc vít M3x6.

Chúc bạn in ấn và lắp ráp vui vẻ!

Cập nhật 2025-03-23 (led sạc)

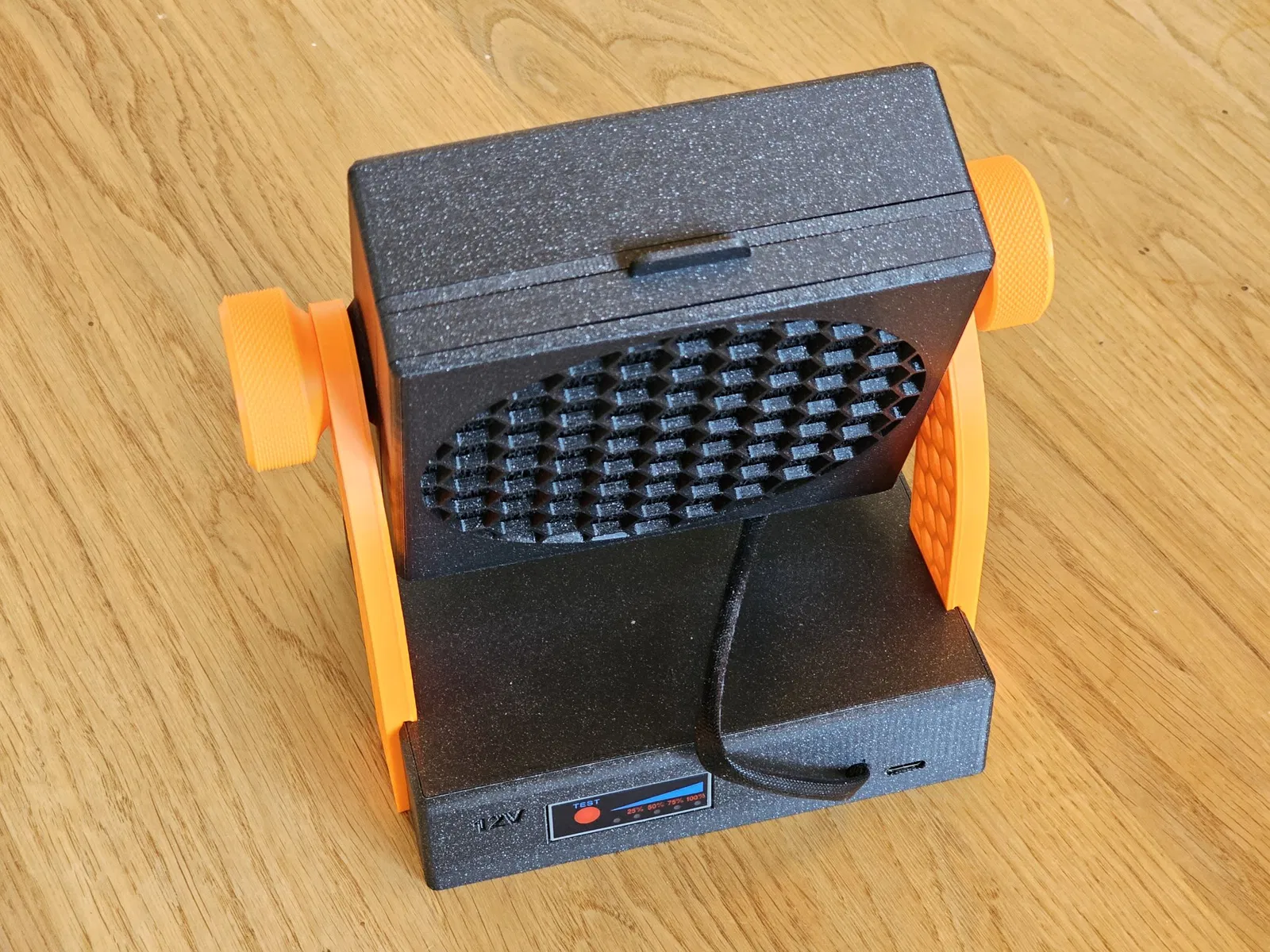

Bo mạch sạc có hai đèn led. Một cái màu đỏ và sáng khi có nguồn USB. Cái còn lại màu xanh và sáng trong quá trình sạc và tắt khi đã sạc đầy (và nhấp nháy khi có vấn đề gì đó với các pin). Tôi đã sử dụng cáp quang có đường kính trong 1mm để dẫn ánh sáng từ đèn led xanh trên bo mạch đến mặt sau của vỏ. Điều này yêu cầu các thành phần sau:

• base-v2.stl có một giá đỡ và lỗ cho một đầu của cáp
• Trong một bản in đa vật liệu, PLA trong suốt (tự nhiên) có thể được sử dụng để in led-window.stl tại chỗ. Đối với không phải đa vật liệu, led-window-tol0.1.stl có thể được dán tại chỗ sau đó.
• light-conductor-holder-Holder.stl giữ đầu kia của cáp và được giữ tại chỗ bằng cùng một con vít mà giữ bảng mạch sạc. Nếu bạn cần nhiều không gian hơn cho các con vít, bạn có thể thử light-conductor-holder-Holder-largescrew.stl, nhưng giá đỡ đó không mạnh như cái kia.

Ánh sáng không bị suy giảm nhiều bởi cáp, vì vậy tôi khuyên bạn nên cắt nó đến độ dài đủ để dễ dàng lắp ráp đáy và cơ sở. Việc có cáp đi theo hình vòng là hoàn toàn ổn.

Cập nhật 2025-03-27 (chỉ là một số định dạng lại)
