Giá đỡ camera Artillery SW X4 Pro cho Beagle V1, V2 và webcam

Version 2 chỉnh sửa vào ngày 10 tháng 3 năm 2024.

Tôi đề xuất một giá đỡ cho các camera được trang bị ren kiểu máy ảnh, Mintion Beagle V1 và Mintion Beagle V2 để lắp lên Artillery X4 Pro.

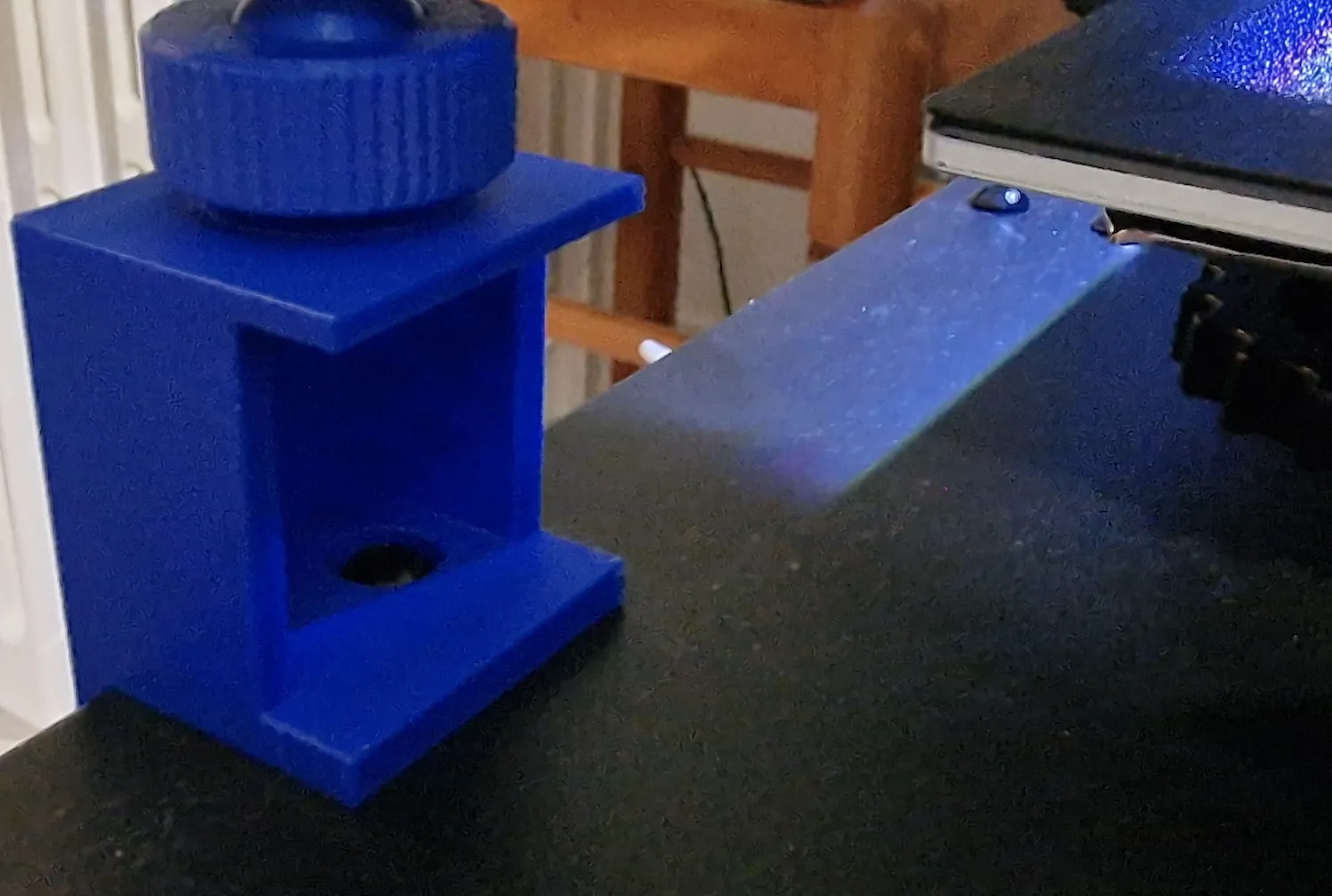

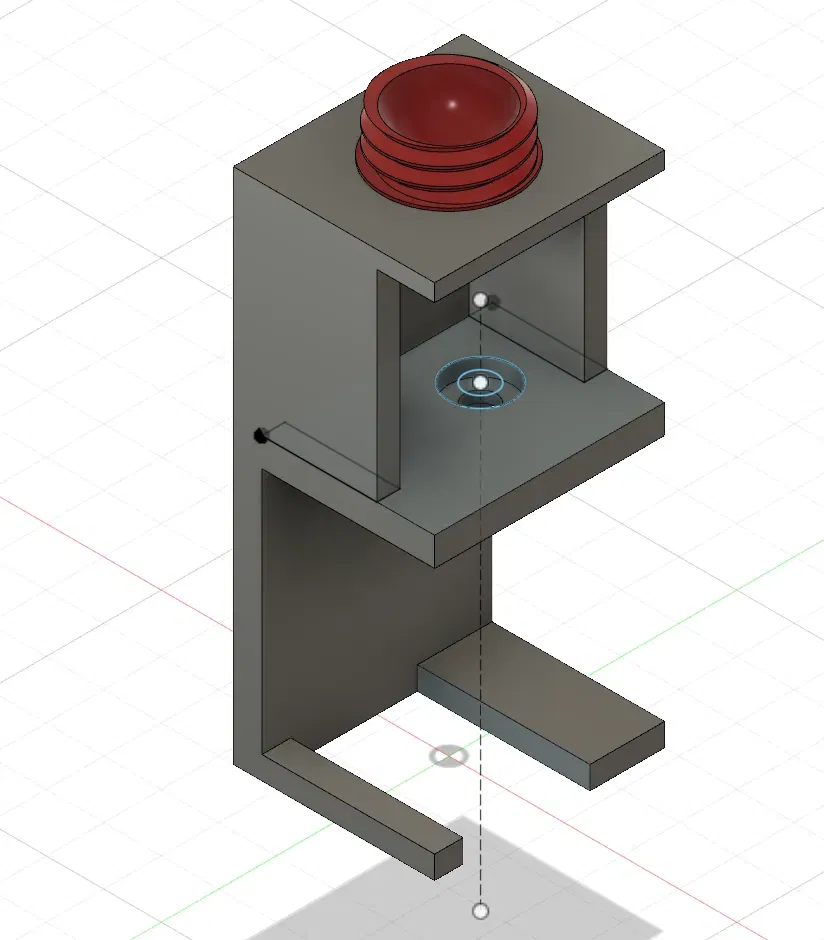

Giá đỡ được cố định bằng một trong những ốc vít có sẵn trên đế của máy in.

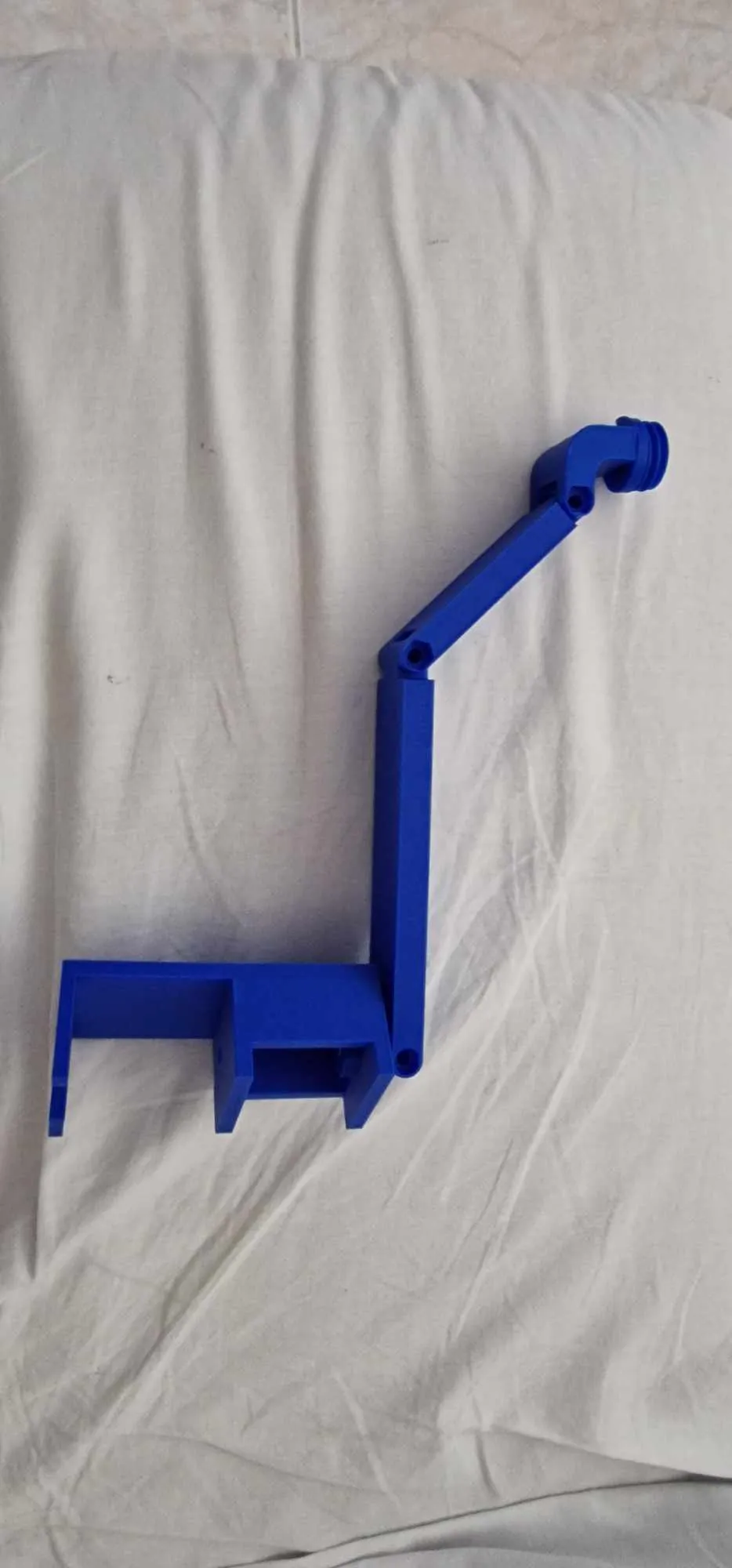

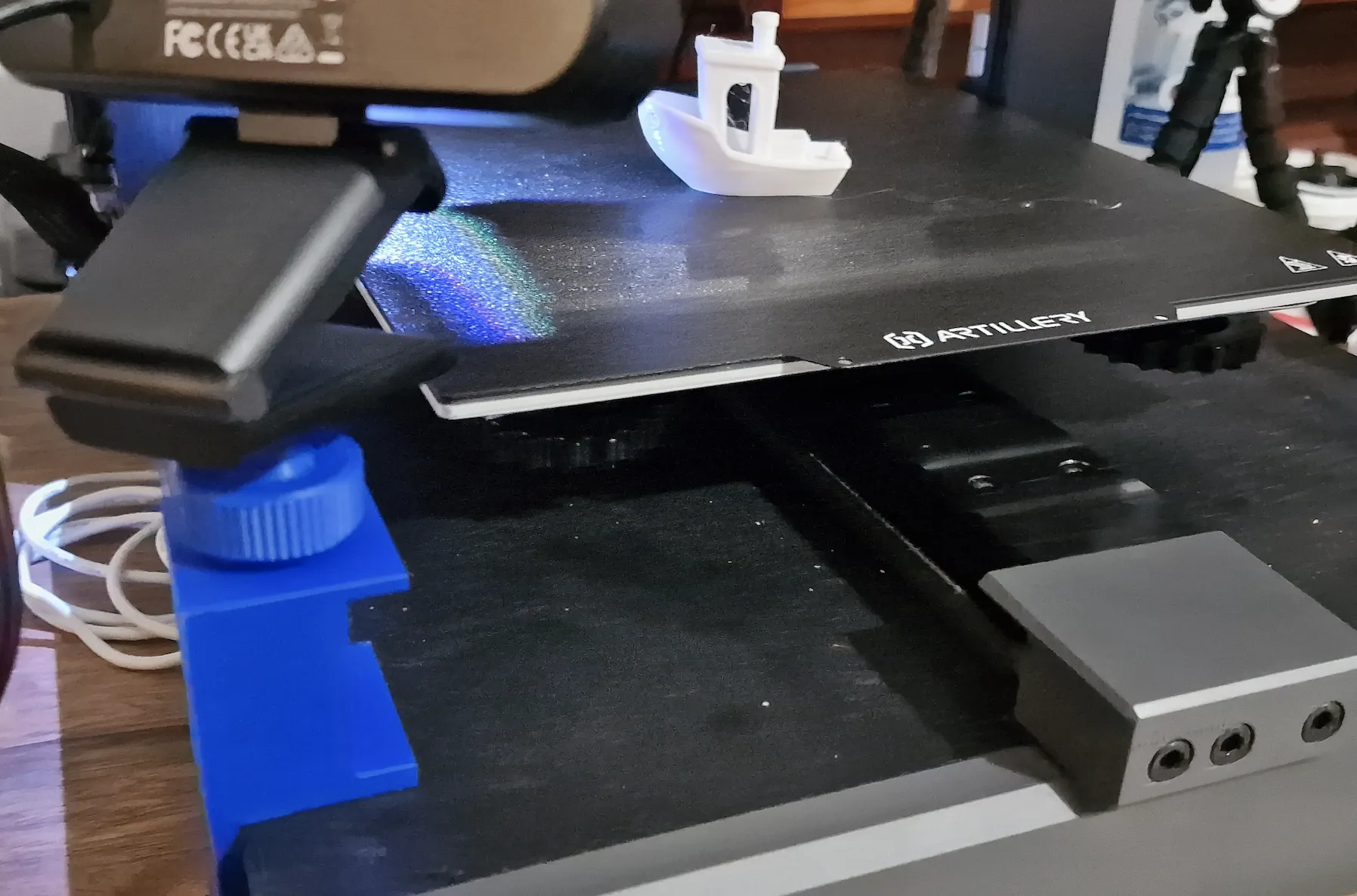

Phiên bản mới này cho phép điều chỉnh các camera ở 360°, thêm các đoạn nối theo nhu cầu của bạn (2 đoạn nối với chiều dài khác nhau có sẵn). Các bộ phận khác nhau cho phép lắp một webcam trực tiếp lên giá đỡ cơ bản hoặc đưa webcam ra xa, bất kể loại camera nào.

Tôi đã sử dụng Universal Ball Joint Open Source của @DieZopfe_245259 mà tôi đã lắp đặt trên giá đỡ của mình.

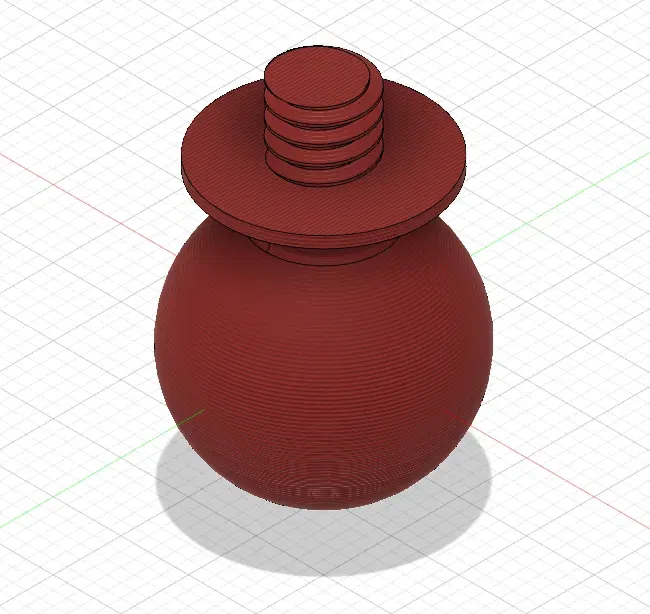

Đối với quả cầu, tôi đã thêm một ren 1/4" - 20 cao 5mm tương ứng với ren của các máy ảnh. Quả cầu cho phép định hướng dễ dàng camera.

Đối với các hệ thống giữ, tôi đã lấy cảm hứng từ các bộ phận của @Slir.

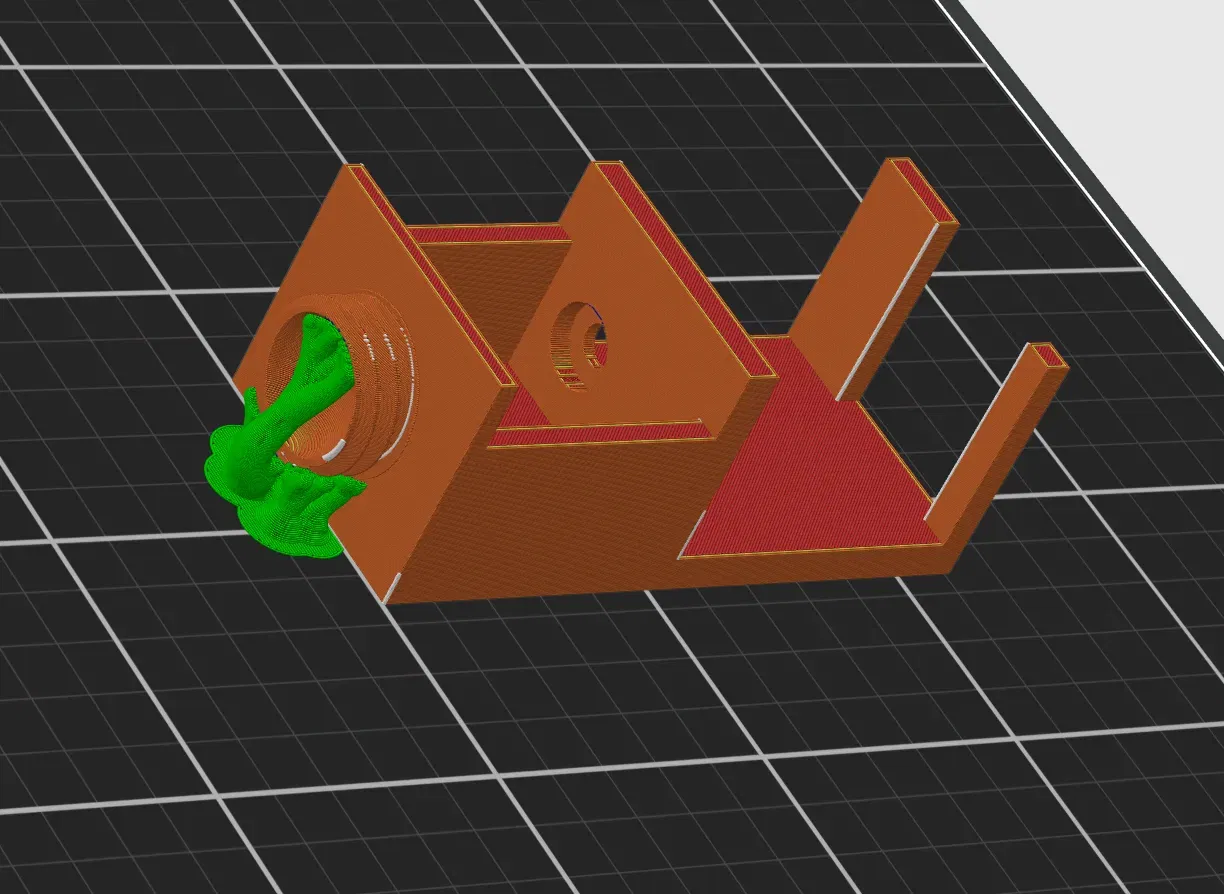

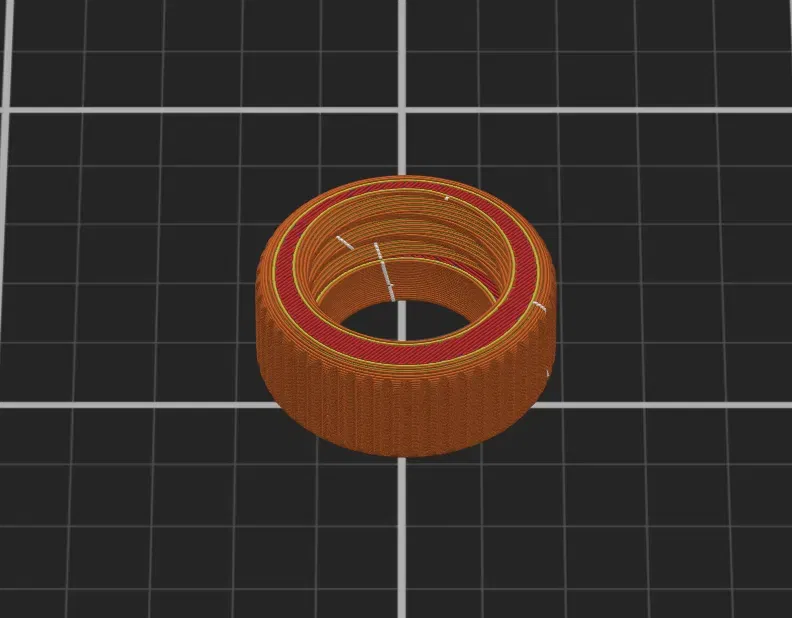

Để in các ren của các bộ phận Cơ sở cho ốc vít và Ren Camera, tôi đề xuất một độ đầy 40% vì các ren rất chặt và khi vặn lần đầu, với độ đầy 10% (đây là độ đầy của tất cả các bộ phận khác), chúng có thể bị gãy.

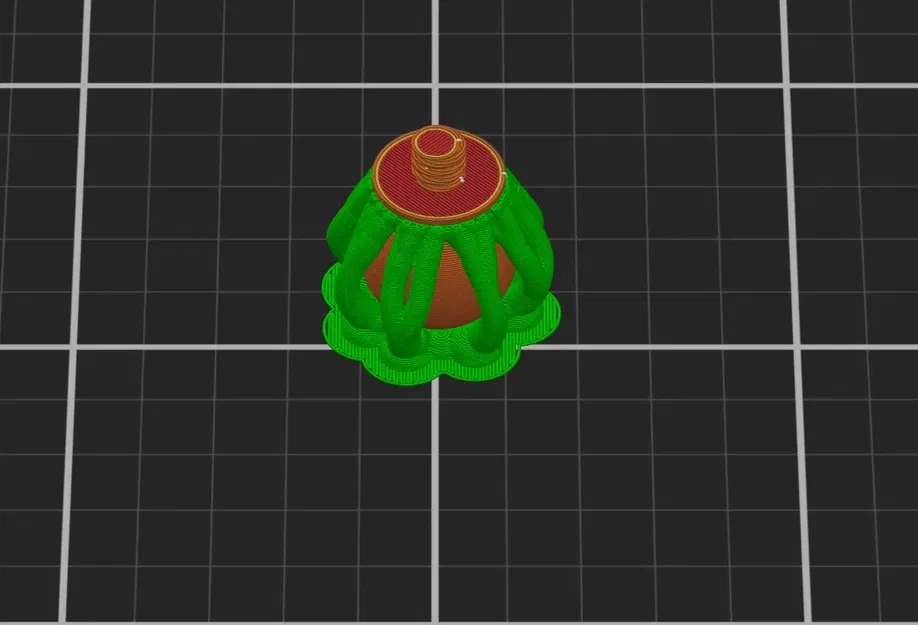

Như bạn có thể thấy trong các bức ảnh, tôi đã ưu tiên các giá đỡ kiểu cây và tôi có thể khẳng định rằng những cái của quả cầu có thể tháo ra một cách tự nhiên mà không bị hư hại.

Đừng ngần ngại thử nghiệm.
