Cờ vua phù thủy Harry Potter với hộp lưu trữ

Reposted from MakerWorld:

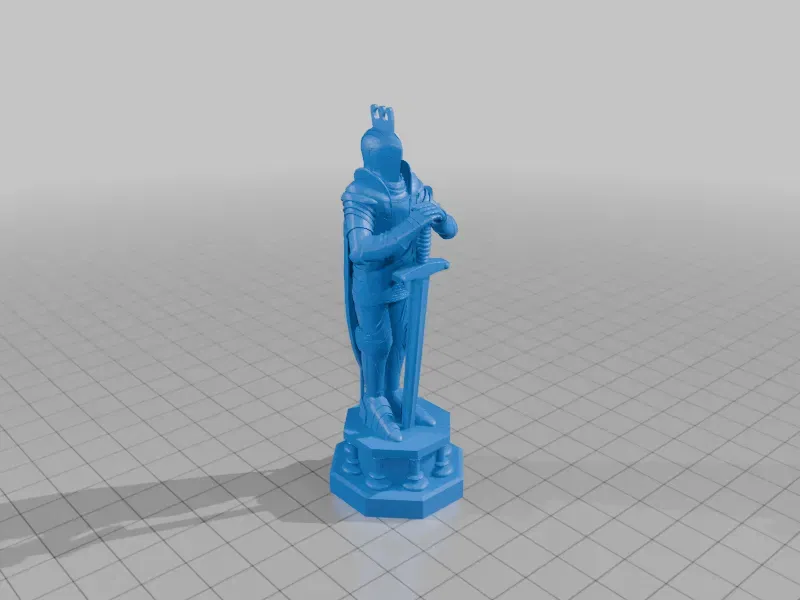

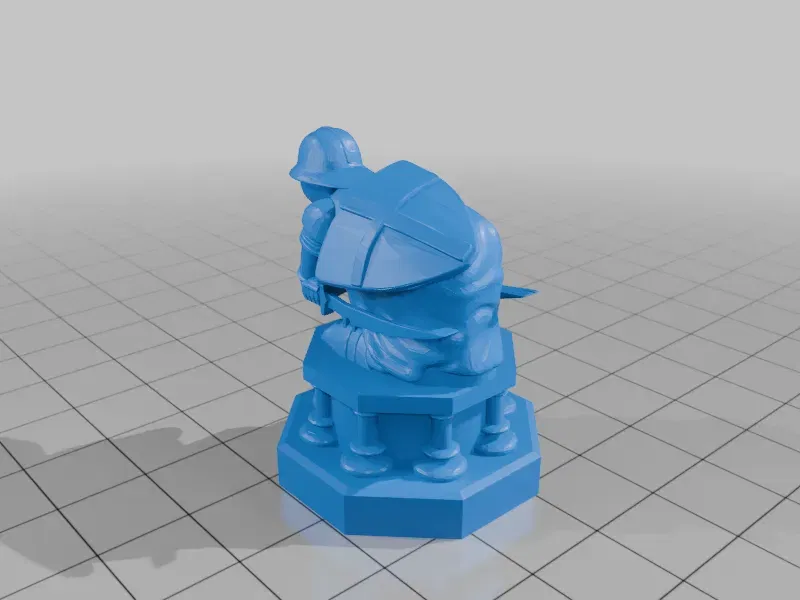

Đối với bộ cờ vua Harry Potter này, tôi đã lấy các quân cờ gốc và thực hiện một số chỉnh sửa nhỏ đối với chính các quân cờ:

• Tăng độ dày của gậy Nữ hoàng để giúp nó in tốt hơn

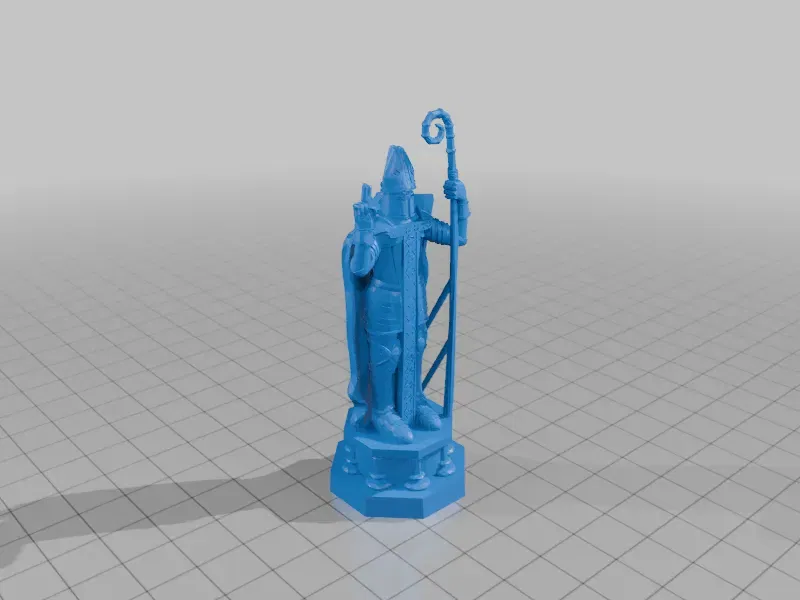

• Tăng độ dày của gậy Giám mục để giúp nó in tốt hơn
• Thay đổi đáy của các mô hình để phù hợp với nam châm 6x3mm

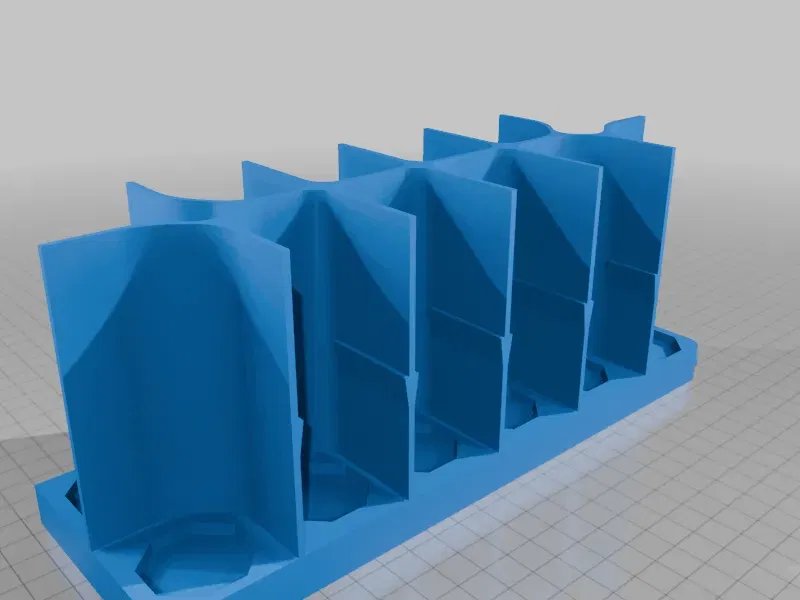

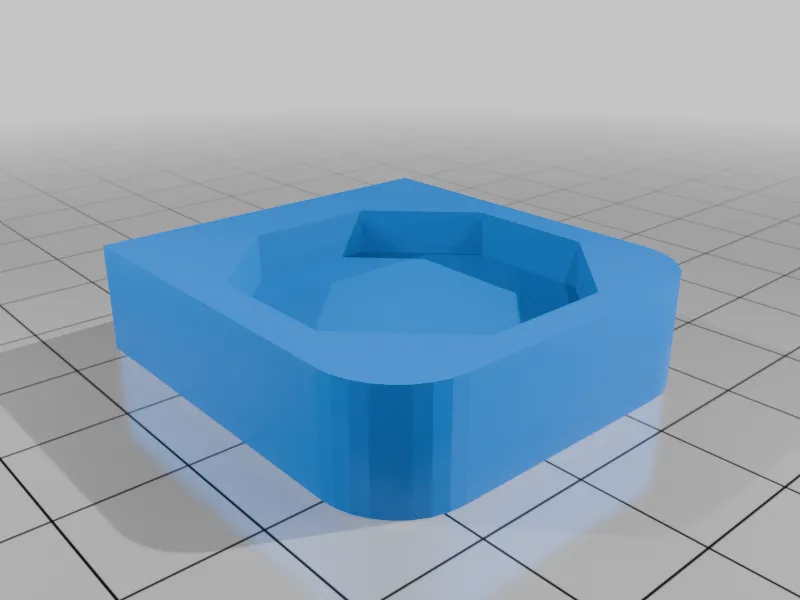

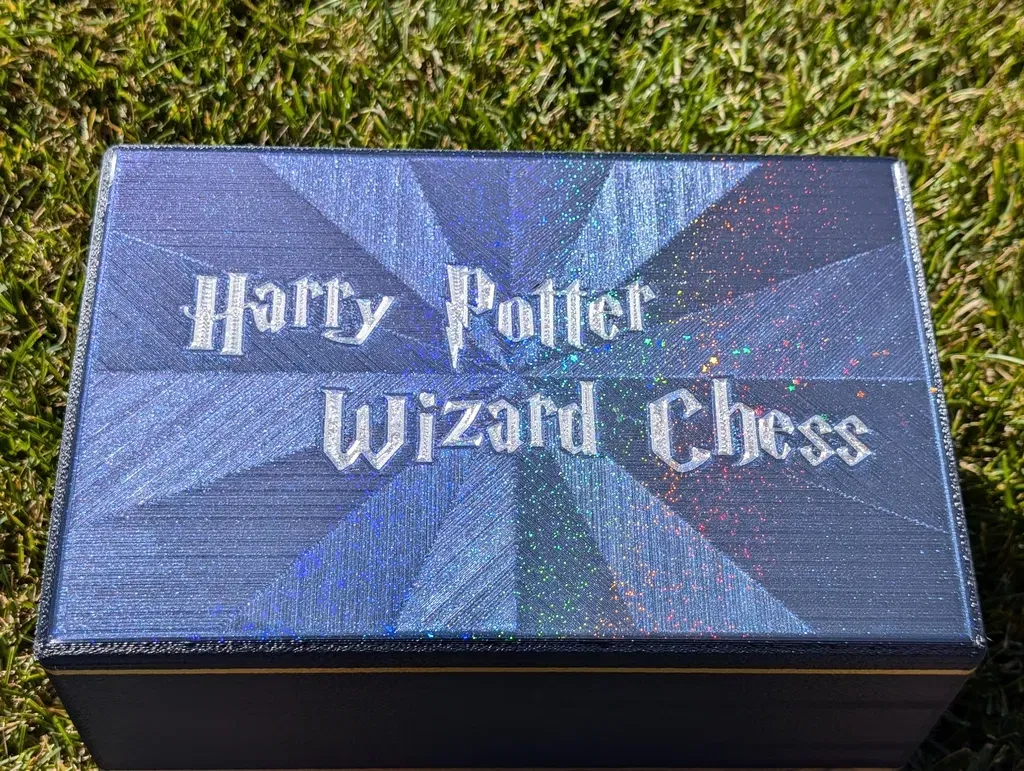

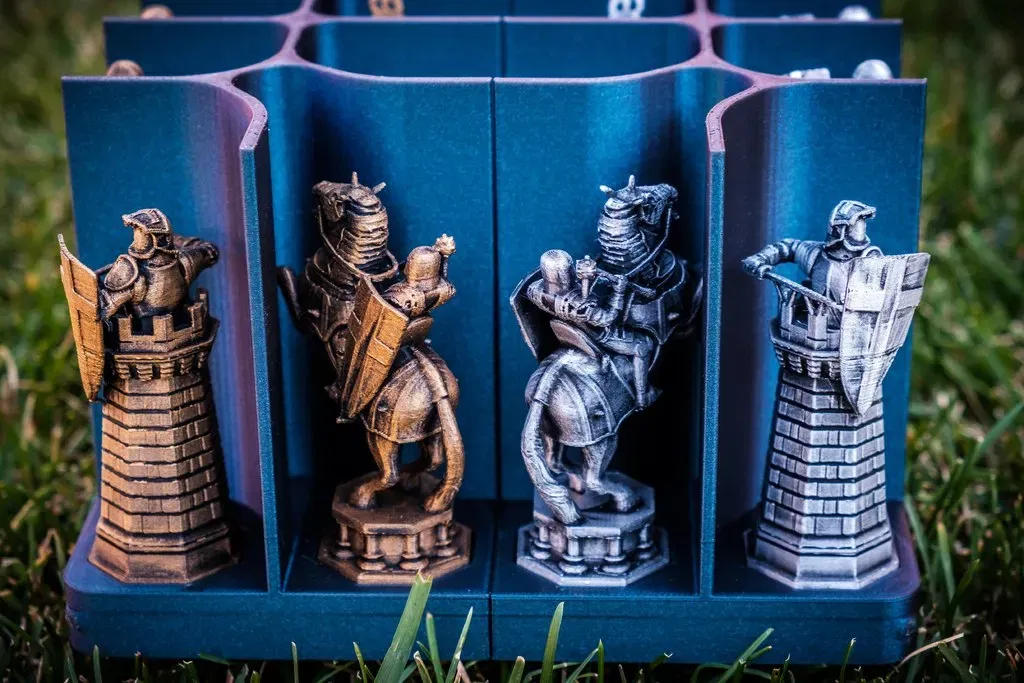

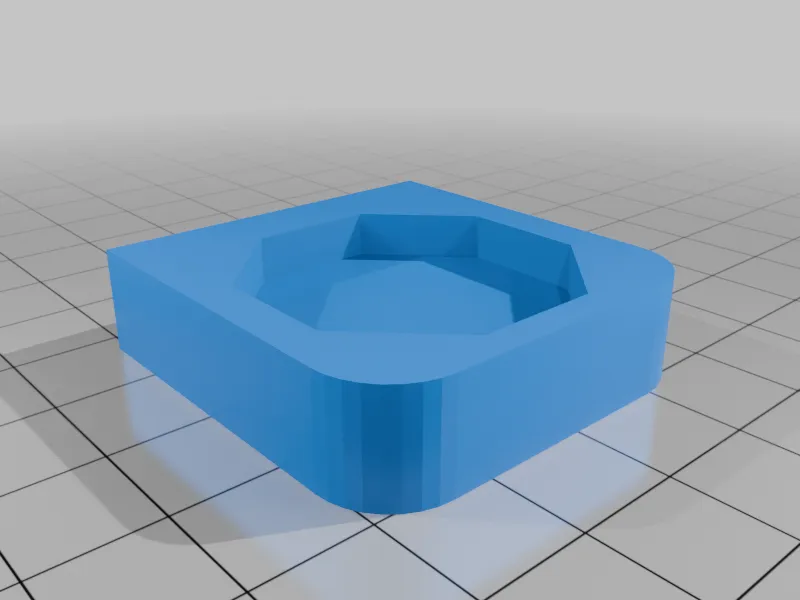

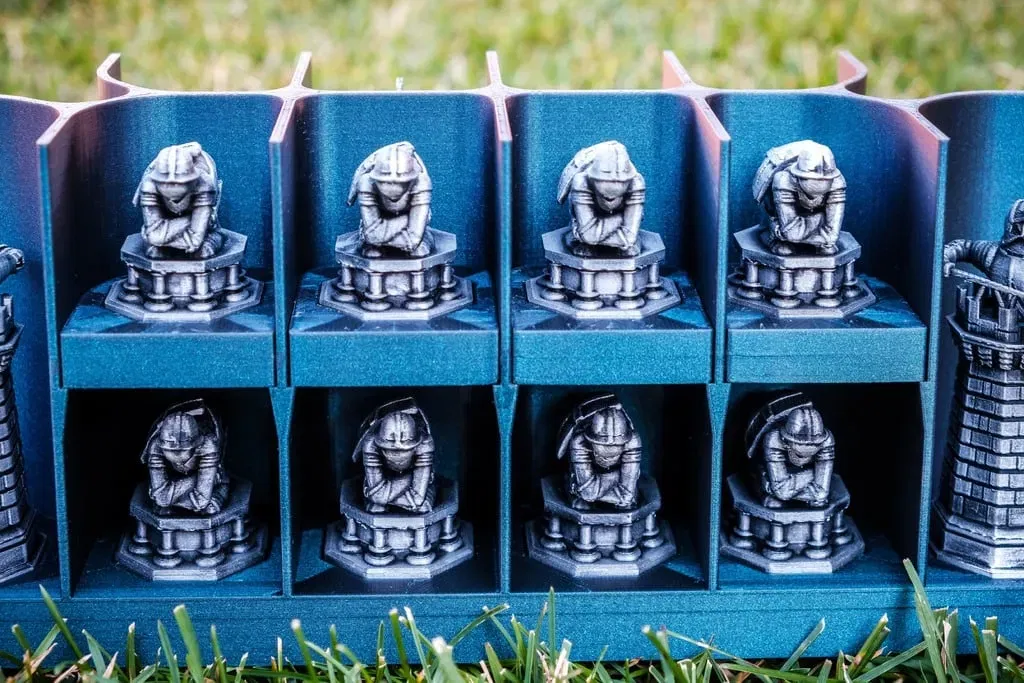

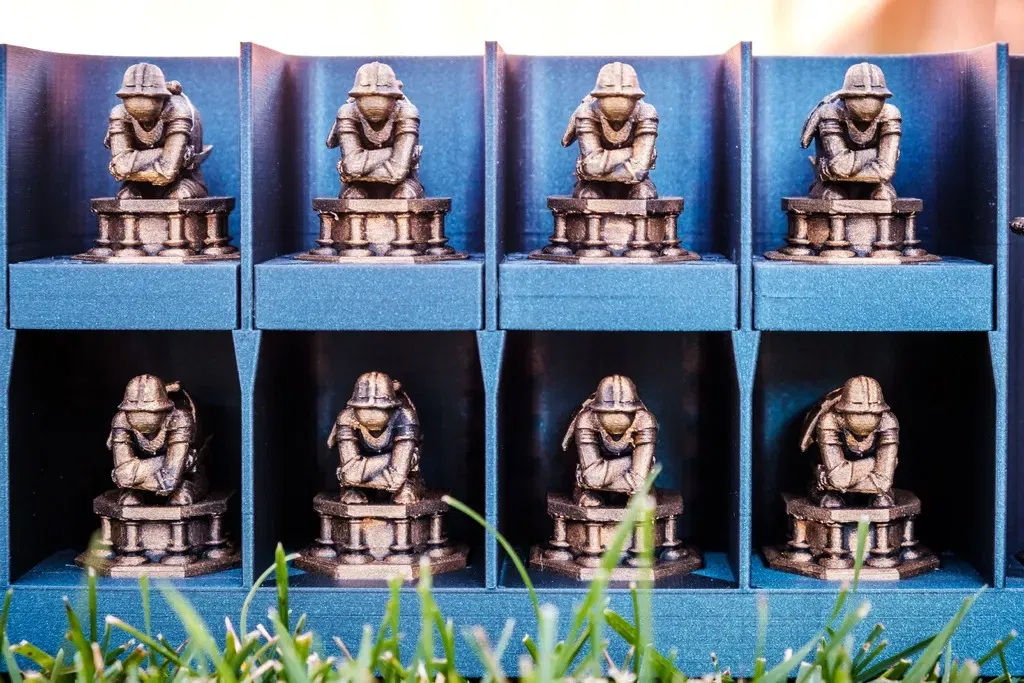

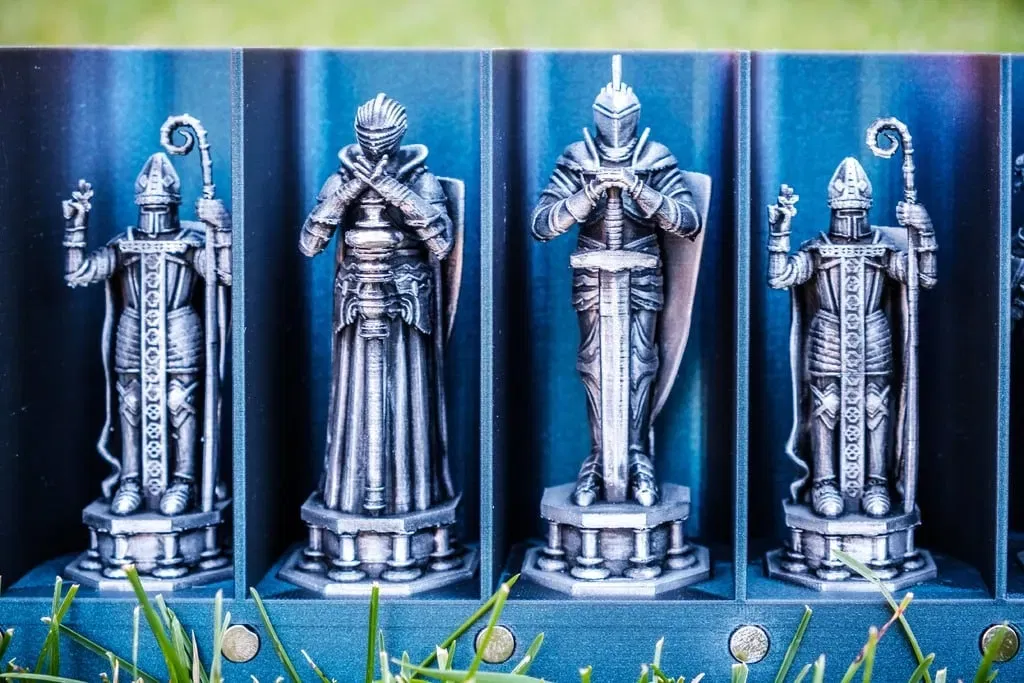

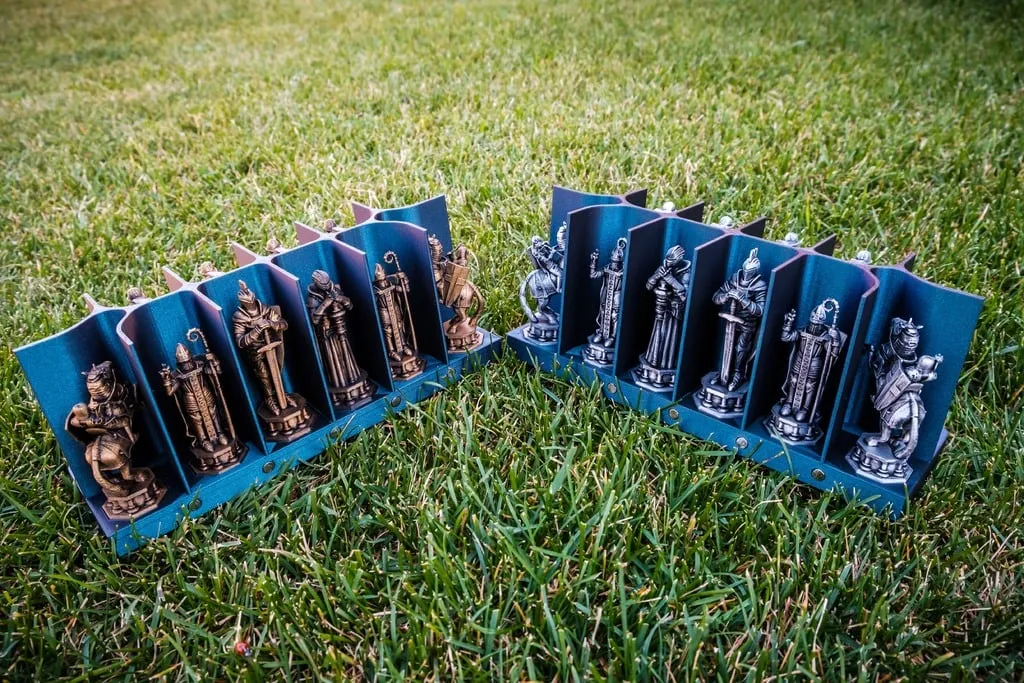

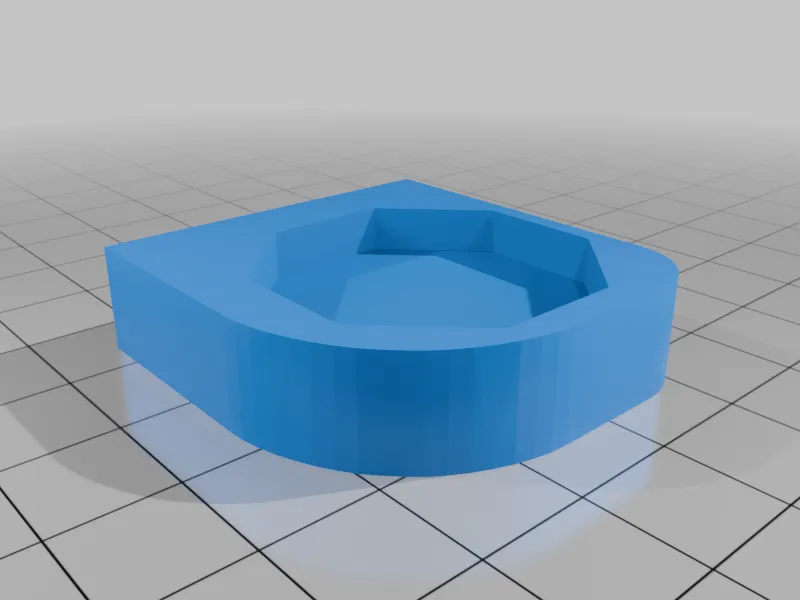

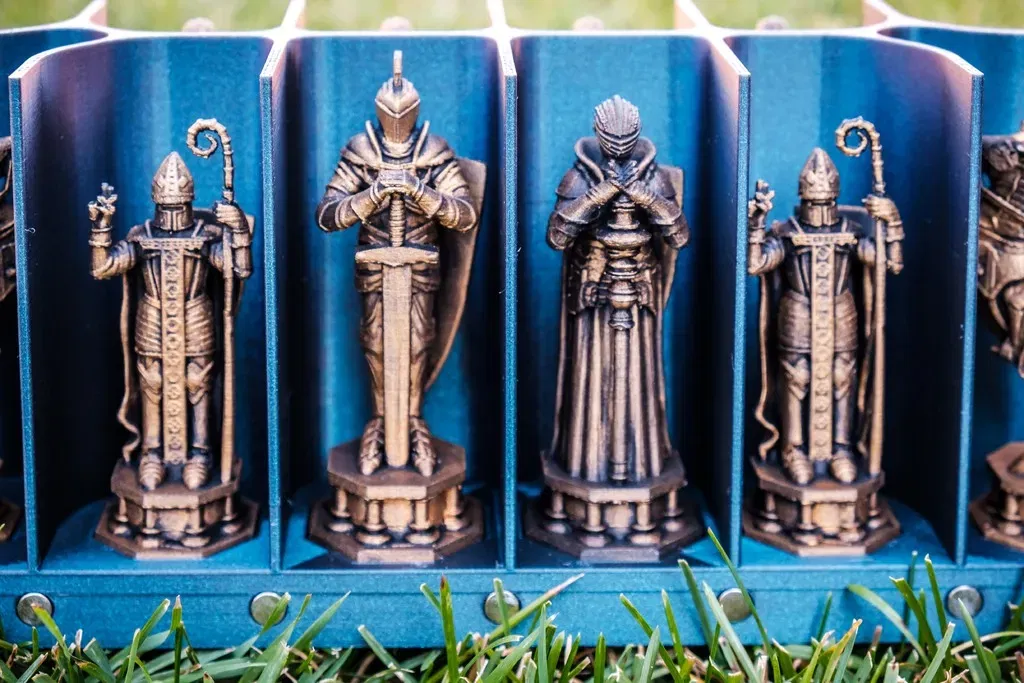

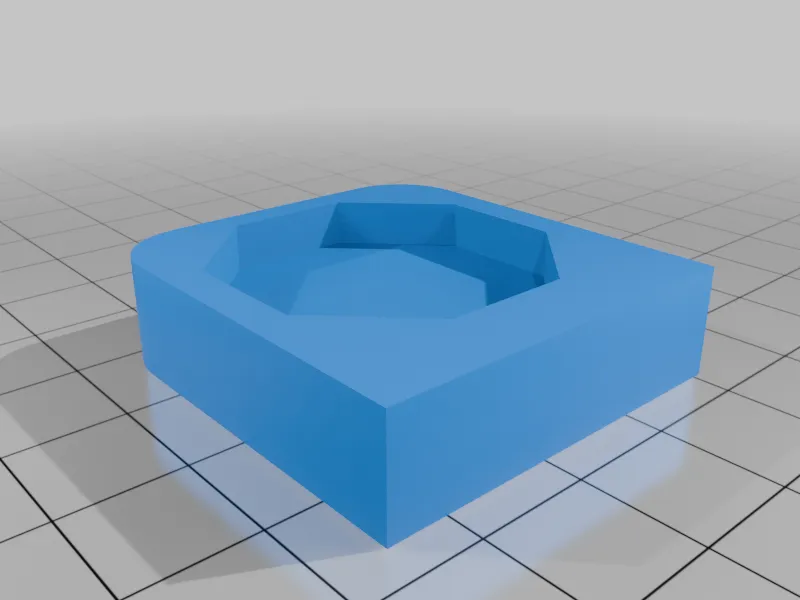

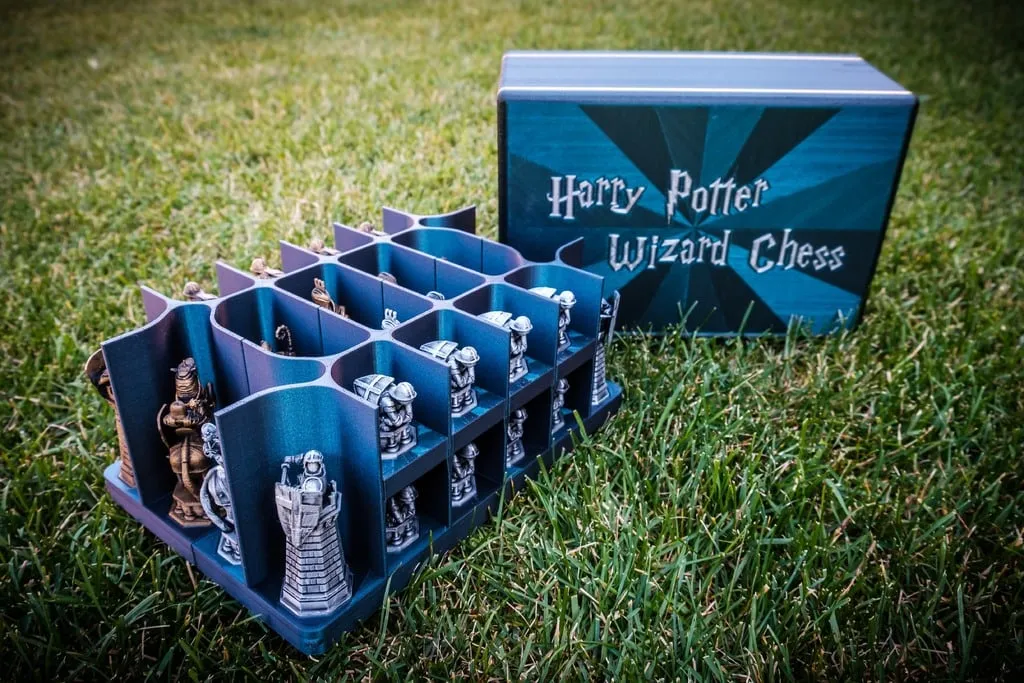

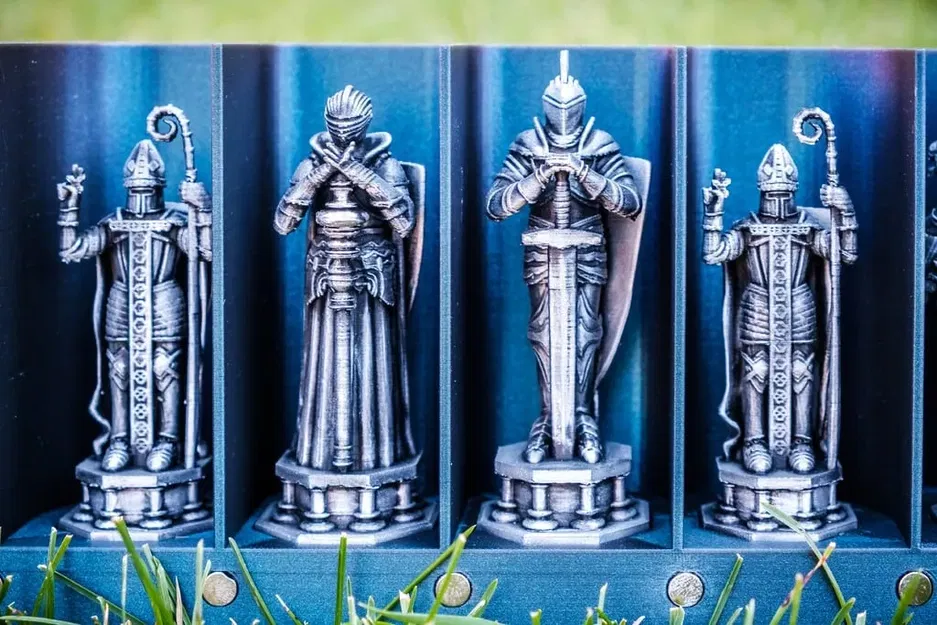

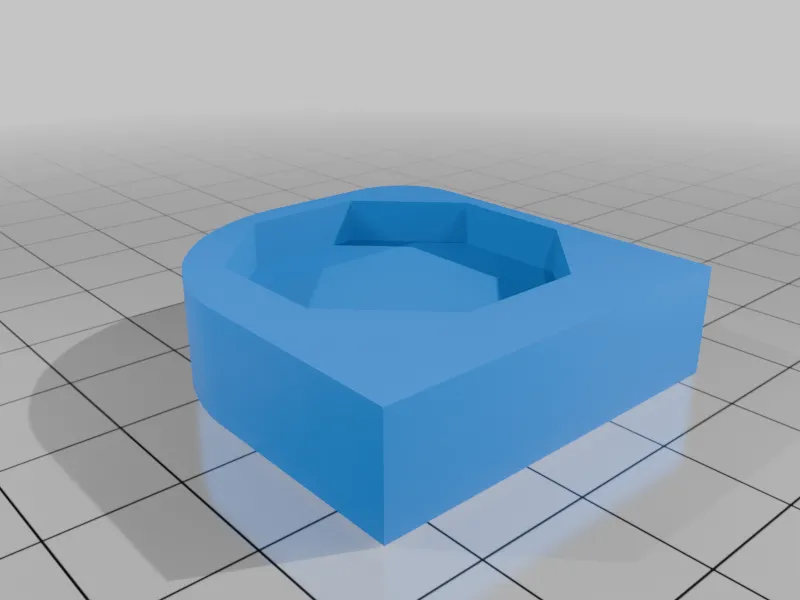

Tiếp theo, tôi đã thiết kế từ đầu một hộp lưu trữ để chứa tất cả các quân cờ. Hộp lưu trữ được chia thành hai nửa, mỗi nửa một màu, và hai nửa kết nối với nhau bằng nam châm 6x3mm. Trong Bambu Studio, tôi đặt các phần âm ngay dưới bề mặt của mỗi khe quân cờ, với một lệnh Tạm dừng được chèn vào ở lớp đúng; trong khi máy in đang tạm dừng, bạn có thể đặt vào các nam châm 6x3mm (nó hơi chật, nhưng chúng vào được với một chút khuyến khích). Nếu bạn cẩn thận với cực của các nam châm, nam châm được nhúng trong hộp lưu trữ sẽ xếp hàng tương đối với các nam châm bạn đặt ở đáy của các quân cờ (Lưu ý, các quân cờ không có nam châm nhúng, chỉ có khe để bạn dán chúng vào sau). Các quân tốt là hai hàng bốn quân, và để đảm bảo đáy của hàng thứ hai in tốt, tôi đã loại bỏ những ‘kệ’ đó và chúng được in riêng biệt. Chúng có thể được dán lại sau. Lưu ý, chiều rộng của chúng không bằng nhau, vì vậy mỗi kệ tương ứng với một khe cụ thể. Trong hồ sơ in của tôi, tôi đã di chuyển một trong các kệ sang một plate riêng để bạn có thể kiểm tra độ chính xác của khe nam châm. Nắp có một số văn bản nhúng ("Harry Potter Wizard Chess") trong đó, vì vậy với Bambu AMS, bạn có thể sử dụng công cụ tô màu và sơn các chữ cái một màu khác. Lưu ý: khi tôi in nắp, tôi đã sử dụng một trong những plate xây dựng mịn holographic để đạt hiệu quả tốt. Tuy nhiên, tôi đã gặp một chút nâng lên ở bốn góc. Nắp vẫn in tốt, nhưng chỉ cần lưu ý điều đó. Tôi đã sử dụng Octogram Spiral cho các mẫu bề mặt trên và dưới. Tôi khuyên bạn nên tránh sử dụng infill gyroid; khi in các hộp lưu trữ, tôi đã đặt infill của mình quá thấp, và một số cầu không hoạt động tốt. Hãy đặt infill đủ cao và bạn sẽ không gặp phải vấn đề này. Tôi đã in các quân cờ với chiều cao lớp là 0. 12mm, và nắp/hộp với chiều cao lớp là 0. 2mm. Do kích thước, điều này sẽ không vừa với A1 mini, vì nắp và hộp lưu trữ vừa đủ để vừa trên bàn in 256x256 P1S. Tôi vẫn gặp vấn đề với đáy của khiên trên các quân tượng, vì vậy bạn sẽ muốn thử nghiệm với các giá đỡ, vì đây vẫn là một bộ đối tượng khó in. Tôi đã sử dụng Silver và Gold Leaf Rub ‘N Buff cho hai màu của các quân cờ; tôi đã in cả hai bộ màu đen, và sau đó phân biệt chúng bằng Rub N’ Buff. Đối với hộp lưu trữ, tôi đã sử dụng ERYONE Glitter PLA, màu Burnt Titanium Blue (). Nắp tôi chỉ sử dụng silk silver cho chữ, silk black pla cho thân, gold silk pla cho các sọc trang trí, và cùng loại Eryone glitter cho lớp dưới cùng bao quanh văn bản. Lưu ý, các quân cờ không phải là thiết kế của tôi, nhưng hộp/nắp thì có. Tôi đã remix mô hình này:
