Qidi Q1 Pro Riser - Bộ nâng cho Qidi Q1 Pro

Giống như nhiều người dùng khác của máy in này, tôi cũng không muốn làm trầy xước tấm kính trong phía trên của mình bằng ống PTFE trong quá trình in.

Model này được thiết kế cho phiên bản mới hơn của Q1 Pro (Phiên bản có công tắc hành trình giường) vì tôi tin rằng các phiên bản cũ hơn có kích thước tấm khác nhau ở phía trên.

Tôi đã in bằng PETG vì tôi không thể in bằng ABS cho đến khi tôi lắp bộ nâng.

Cài đặt tôi đã sử dụng là cài đặt PETG mặc định cho Qidi Q1 Pro trong Orcaslicer nhưng với 15% độ đầy hình khối Gyroid.

Bạn không cần sử dụng các tệp in riêng biệt trừ khi bạn làm mất một mảnh hoặc làm vỡ nó. (Chúng cũng không được định hướng đúng theo mặc định)

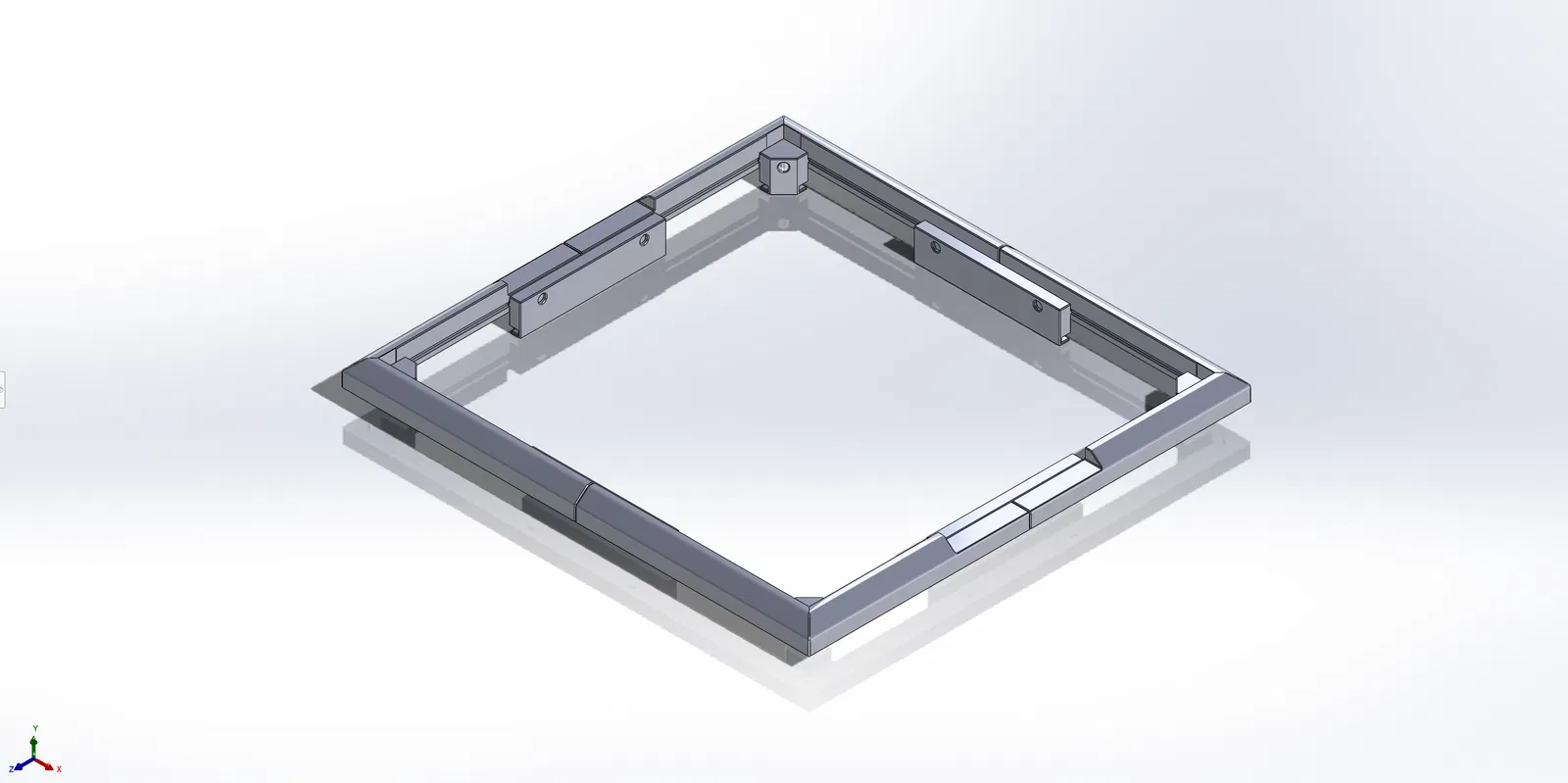

Thay vào đó, hãy in tệp STL hàng loạt. Mọi thứ bạn cần đã được sắp xếp để vừa với khay Q1 Pro. (4 mảnh nâng, 4 kẹp cạnh, 4 kẹp góc)

Lắp ráp:

1. Chèn 12 hạt M3 vào các khe của 4 mảnh nâng. (sử dụng một giọt siêu keo nếu chúng bị rơi ra)
2. Loại bỏ vật liệu hỗ trợ lỗ vít trên 4 kẹp cạnh và 4 kẹp góc, tốt nhất là bằng mũi khoan 3,5mm.
3. Xác định vị trí các dấu chấm trên đáy của mỗi mảnh nâng để bạn có thể nhận dạng chúng.
4. Nối các đầu của các mảnh nâng được đánh dấu bằng 1 dấu chấm bằng một trong các kẹp cạnh và 2 vít M3x20.
5. Làm tương tự cho các mảnh được đánh dấu bằng 3 dấu chấm ở một trong các đầu của chúng.

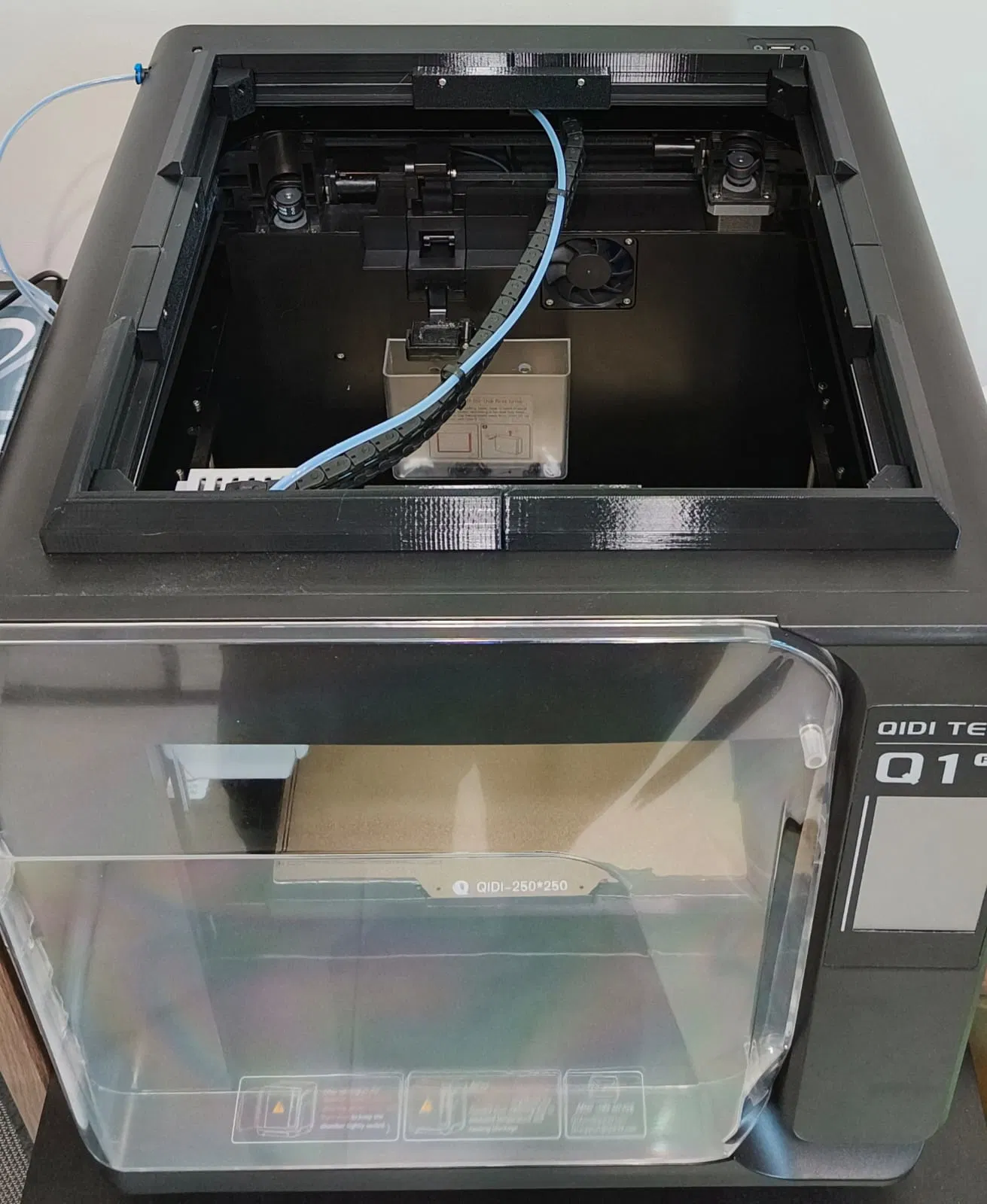

6. Lắp đặt trên máy in sao cho các kẹp cạnh trượt vào gờ nơi tấm kính thường nằm. Các cạnh được đánh dấu bằng 1 dấu chấm hướng về phía trước máy in và các cạnh 3 dấu chấm hướng về phía sau.
7. Vặn 2 kẹp cạnh còn lại và 4 kẹp góc.

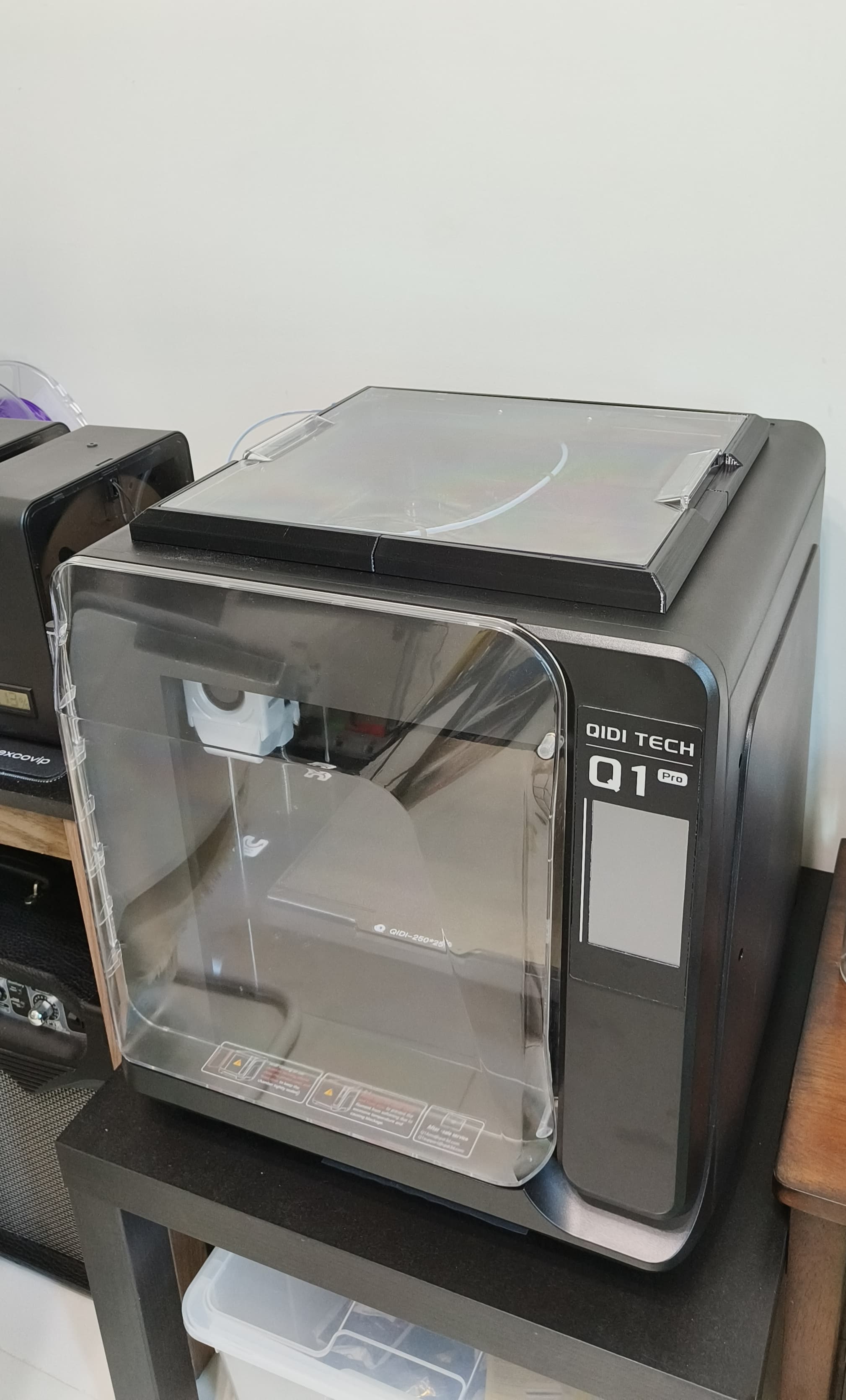

Nhìn chung, tôi hài lòng với vẻ ngoài của bộ nâng này và cảm giác chắc chắn của nó. Tôi hy vọng bạn cũng thích nó!
