Thước đo bán kính cho các bộ phận cong

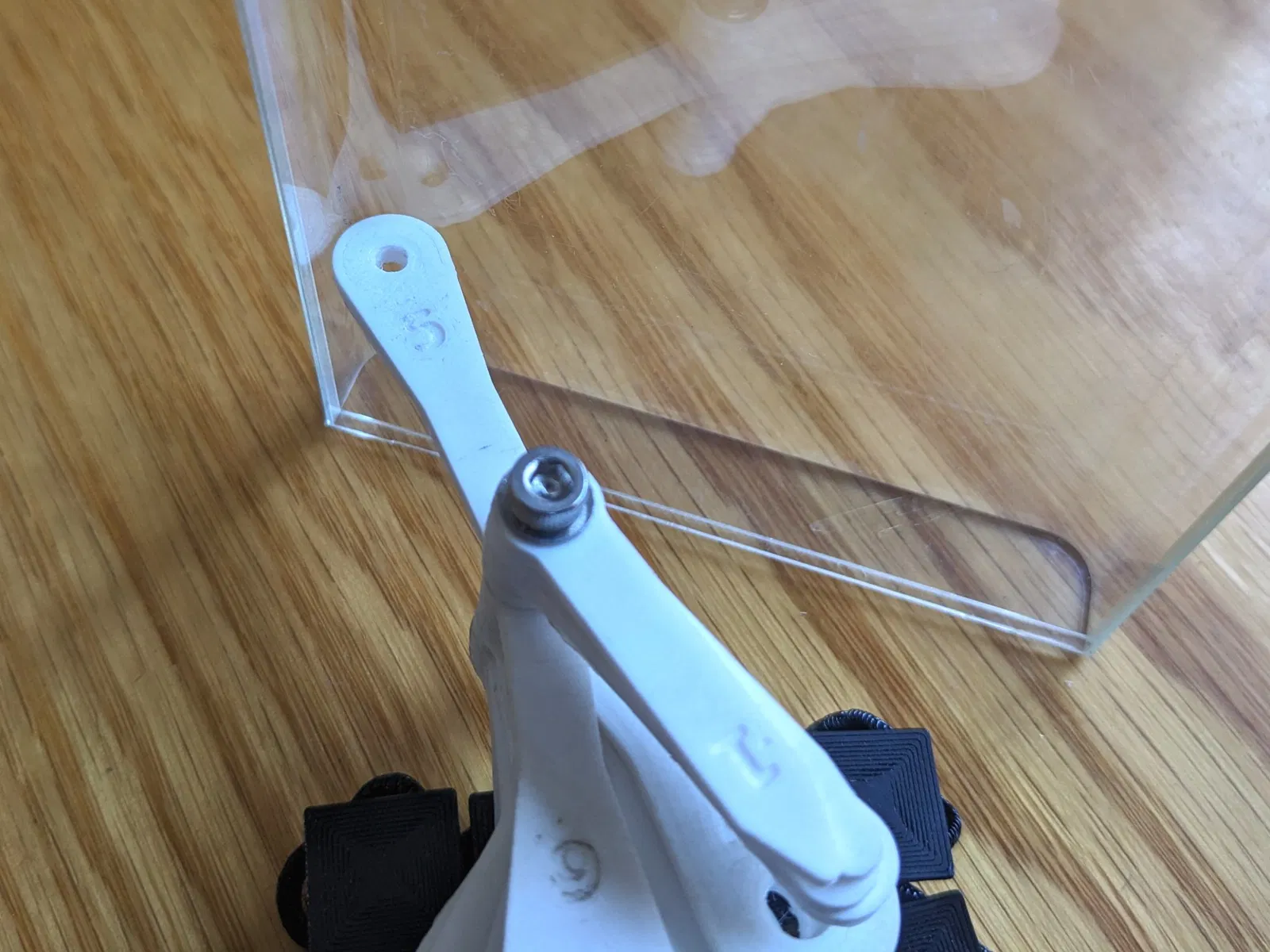

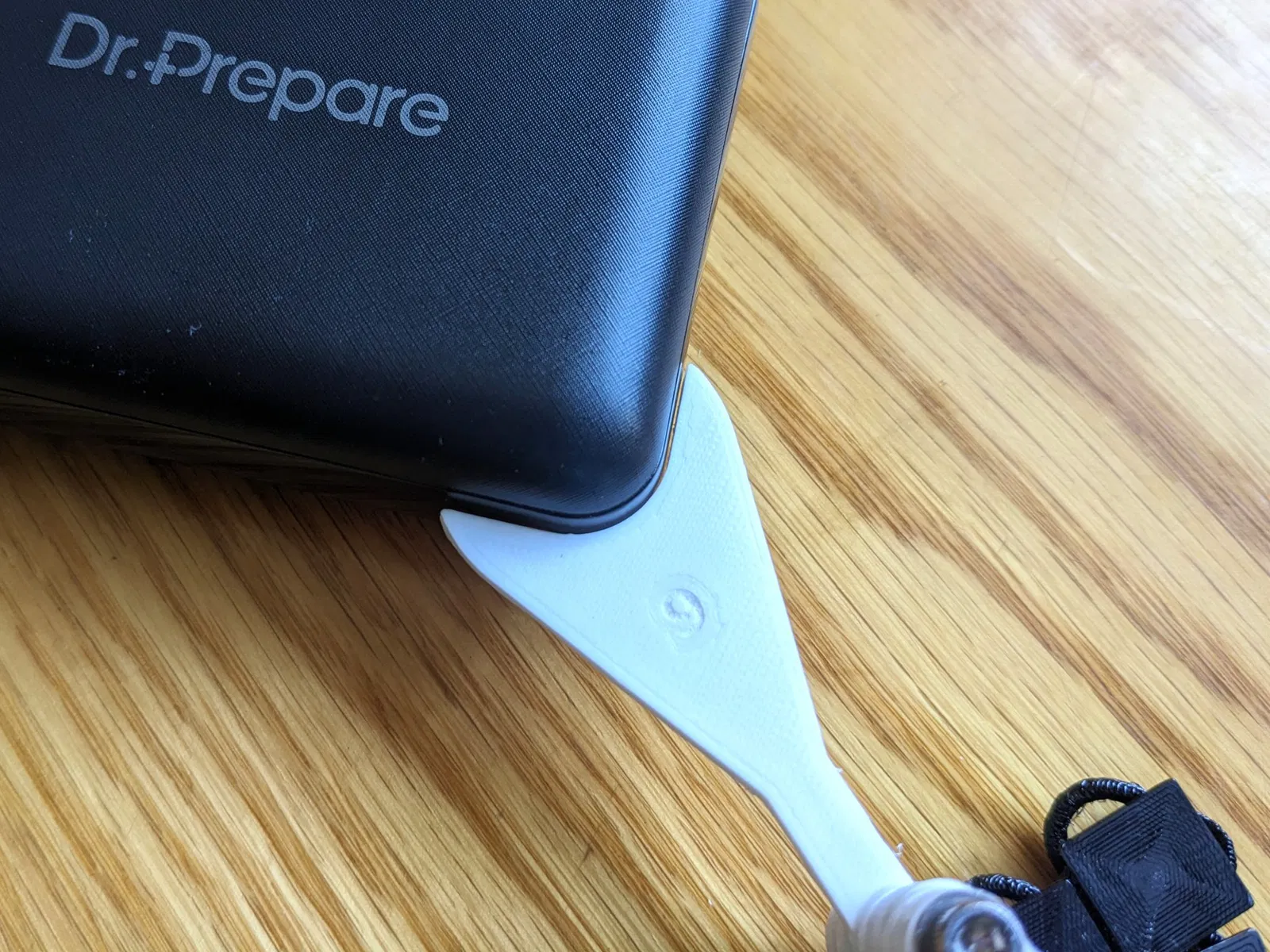

Một bộ thước đo độ dày để đo bán kính bên trong hoặc bên ngoài của các bộ phận.

Khi bạn thiết kế các vỏ, hộp, hoặc các mảnh cần kết hợp với một bộ phận hiện có, thật khó để đo chính xác bán kính. Công cụ này giúp việc đó dễ dàng hơn rất nhiều.

Tôi đã được truyền cảm hứng từ những thước đo độ dày cũ mà chúng tôi đã sử dụng để đo khoảng cách của bugi.

In bằng PetG trên một chiếc Prusa Mk3, với lớp dày 0.3 mm, 2 vòng ngoài, 4 lớp trên và dưới với các đường thẳng đơn điệu, không có phần bên trong.

Sau khi in, hãy cắt bỏ các phần thừa, xếp chồng các bộ phận lại và cố định chúng bằng một vít đầu phẳng M3x30, sử dụng đai ốc ở cả hai bên. Một đai ốc nylock sẽ tránh việc nó bị mở ra khi bạn gập và mở thước đo.

Bao gồm các tệp dự án cho eSlicer, STLs, gcode và tệp nguồn trong OpenSCAD.

Nếu bạn đang sử dụng OpenSCAD, hãy làm cho mình một ơn lớn và lấy một trong những phiên bản gần đây hơn. Tôi đang sử dụng phiên bản 2024.03.28. Đi tới Chỉnh sửa | Tùy chọn | Tính năng và đánh dấu các ô cho fast-csg và manifold. Điều này sẽ tăng tốc độ xem trước (fast-csg) và làm cho việc kết xuất sử dụng nhiều hơn một lõi của máy tính của bạn (manifold). Đối với tôi, điều này cải thiện thời gian kết xuất hơn 100 lần so với phiên bản cũ 2021.01.x
