Máy lọc không khí HEPA và than hoạt tính Tingkat cho Creality K1C/K1...

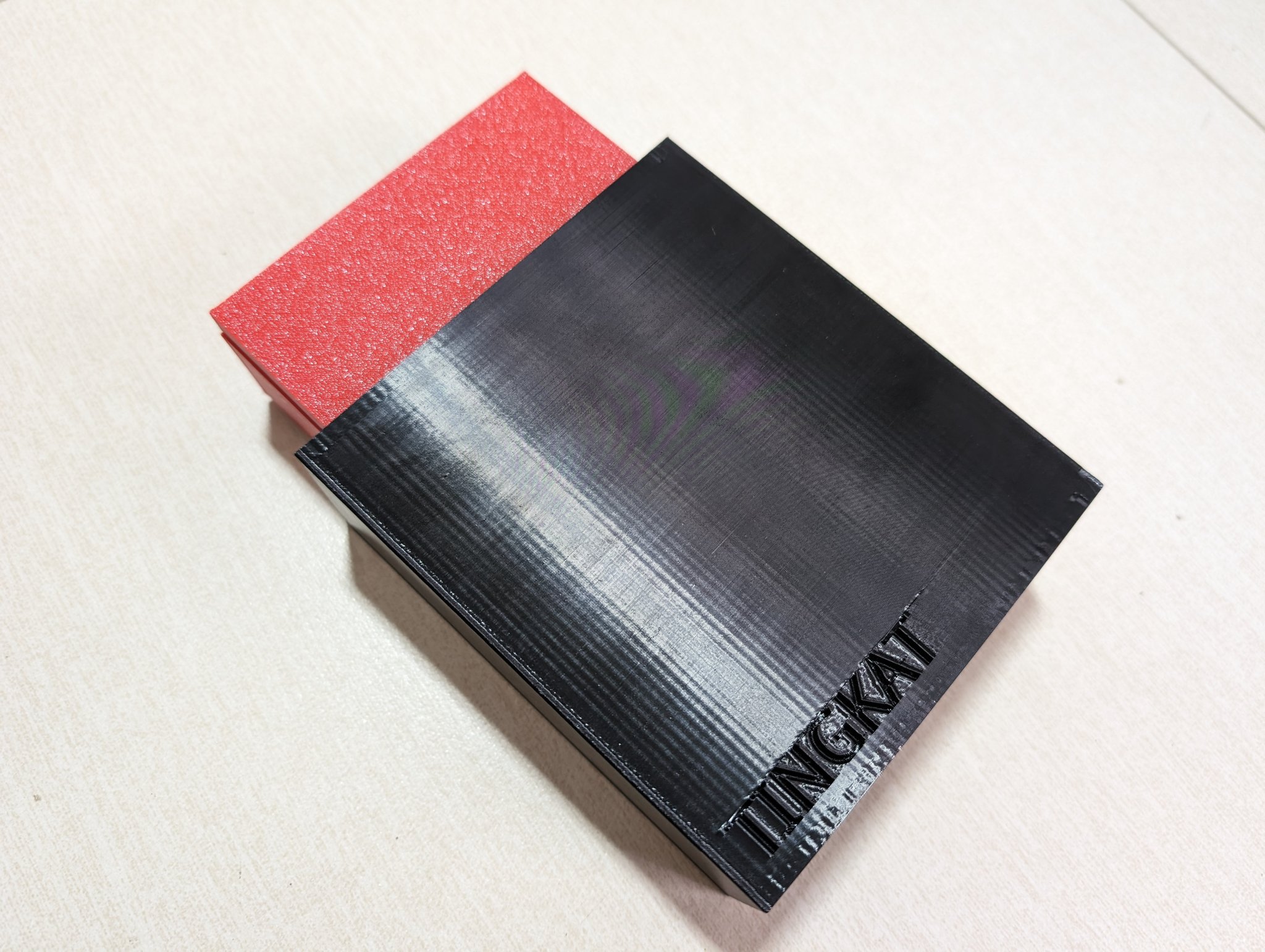

Tingkat là một bộ lọc HEPA có thể xếp chồng lên nhau và bộ lọc không chứa axit bằng carbon hoạt tính (viên) được thiết kế từ đầu cho Creality K1C. Nó cũng nên hoạt động cho K1 và K1 Max.

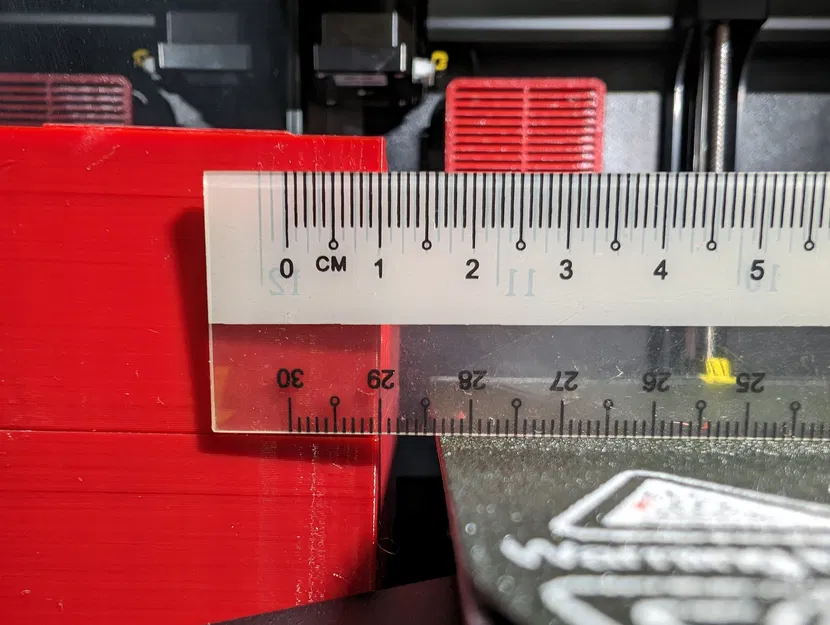

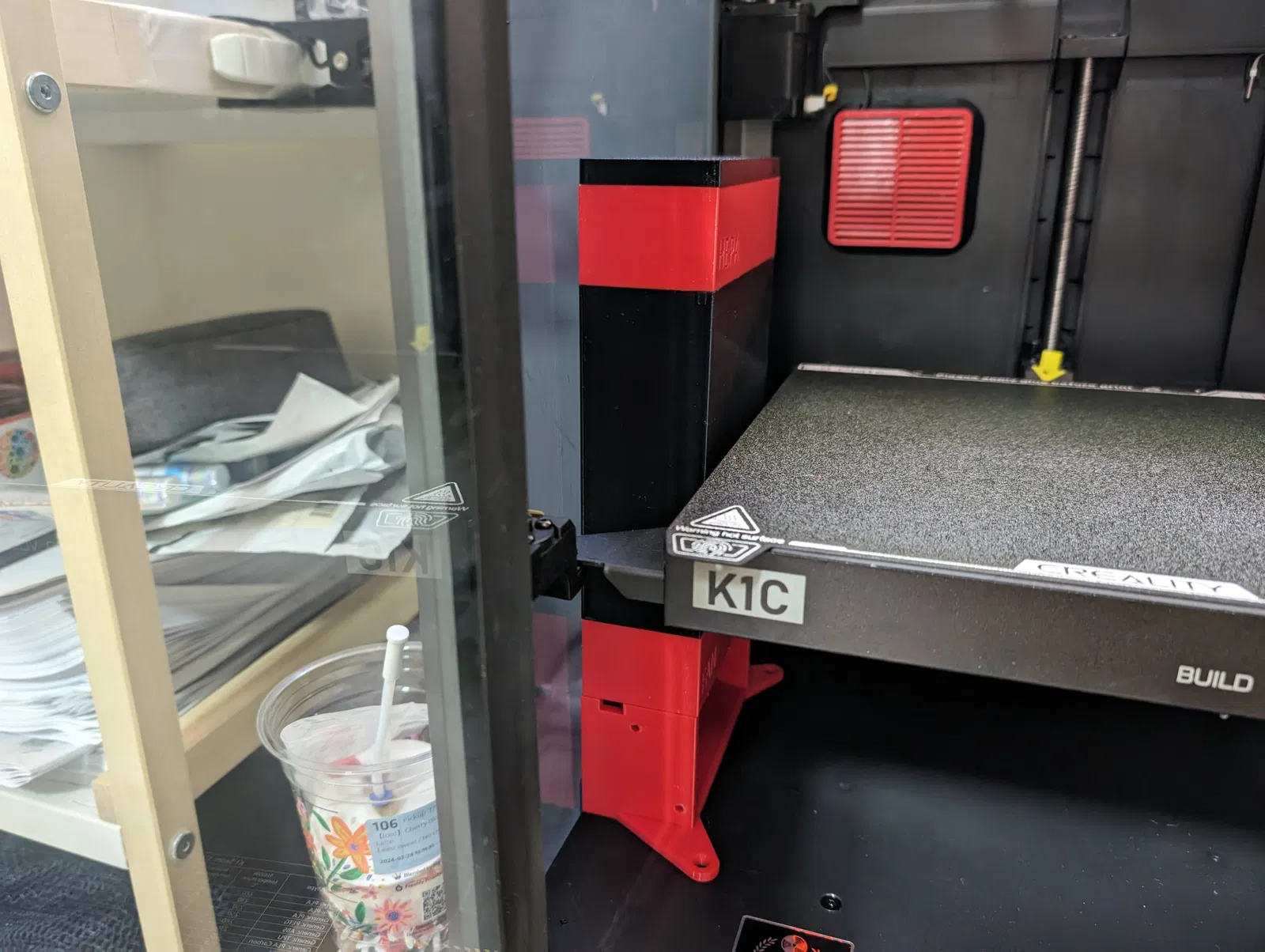

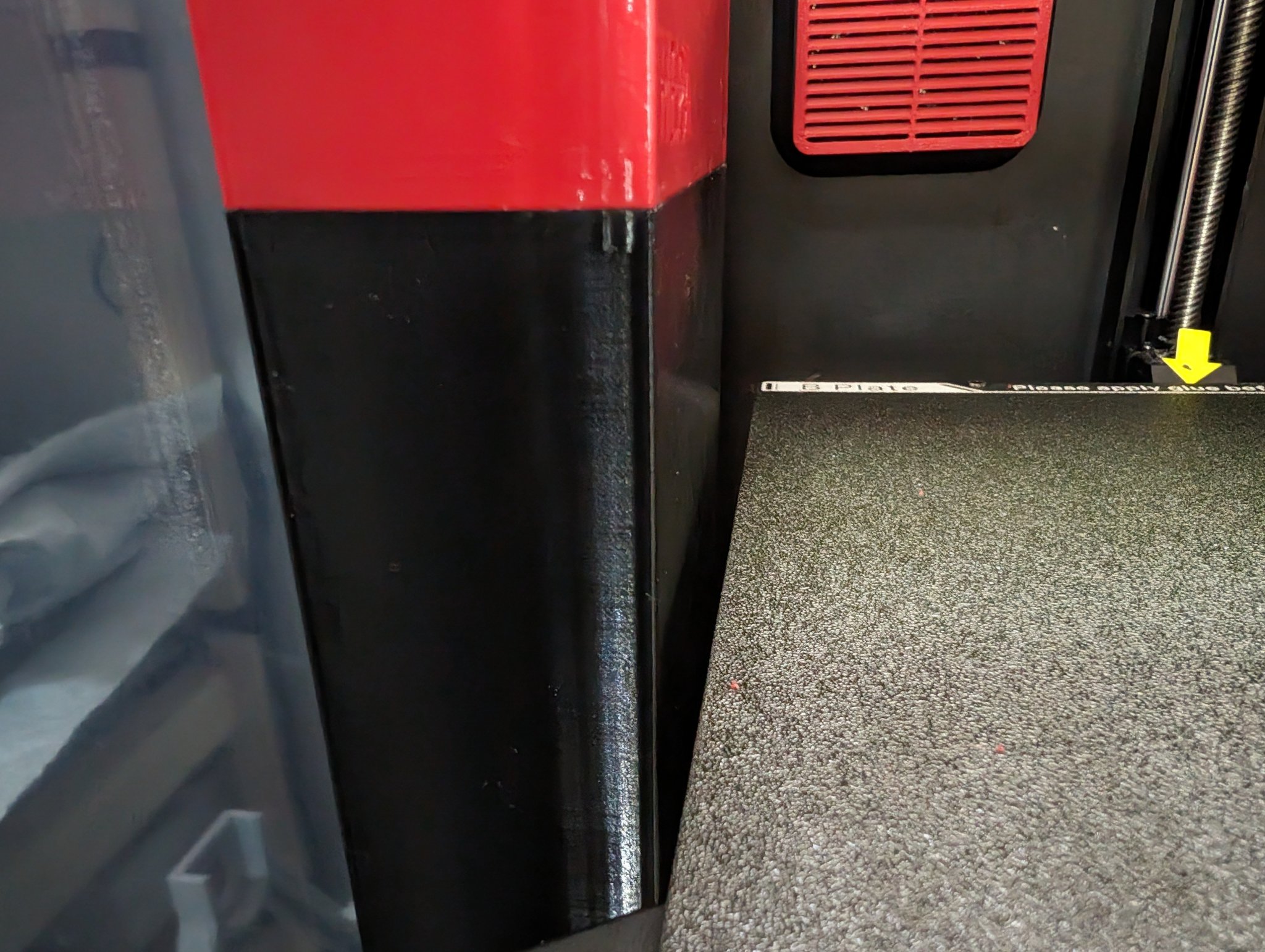

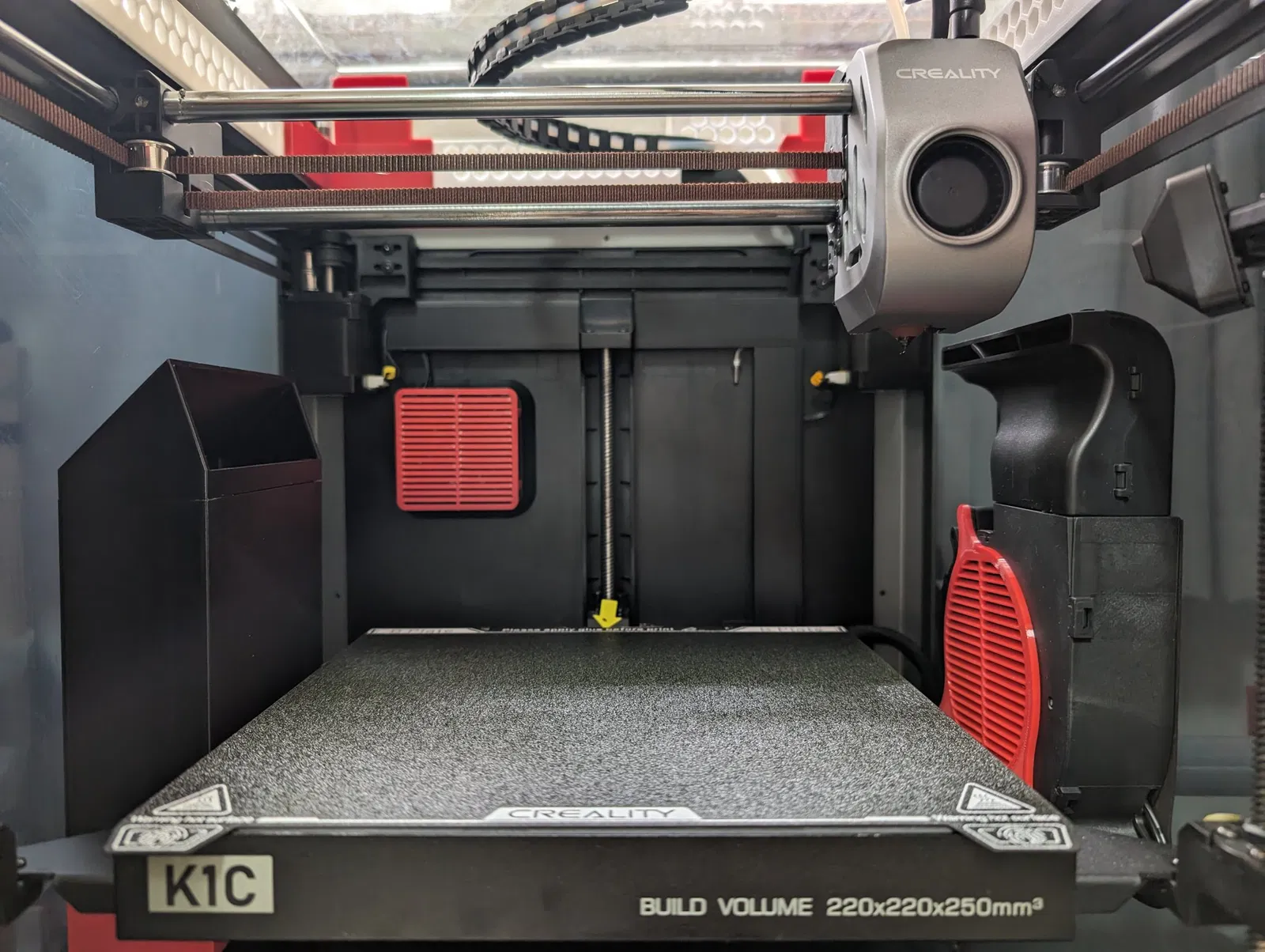

Ngoài đế gắn, Tingkat có kích thước 116mm chiều rộng và 48mm chiều sâu. Nó được thiết kế để gắn ở bên trái của buồng, đối diện với quạt bên trong, với khoảng trống đủ lớn từ bàn in.

Nó hút không khí từ phía trên nơi diễn ra việc in ấn và xả không khí đã được lọc gần đáy của không gian in khép kín. Về lý thuyết, không khí đã được lọc sẽ được quạt bên trong hút lên. Do đó, duy trì nhiệt độ trong buồng.

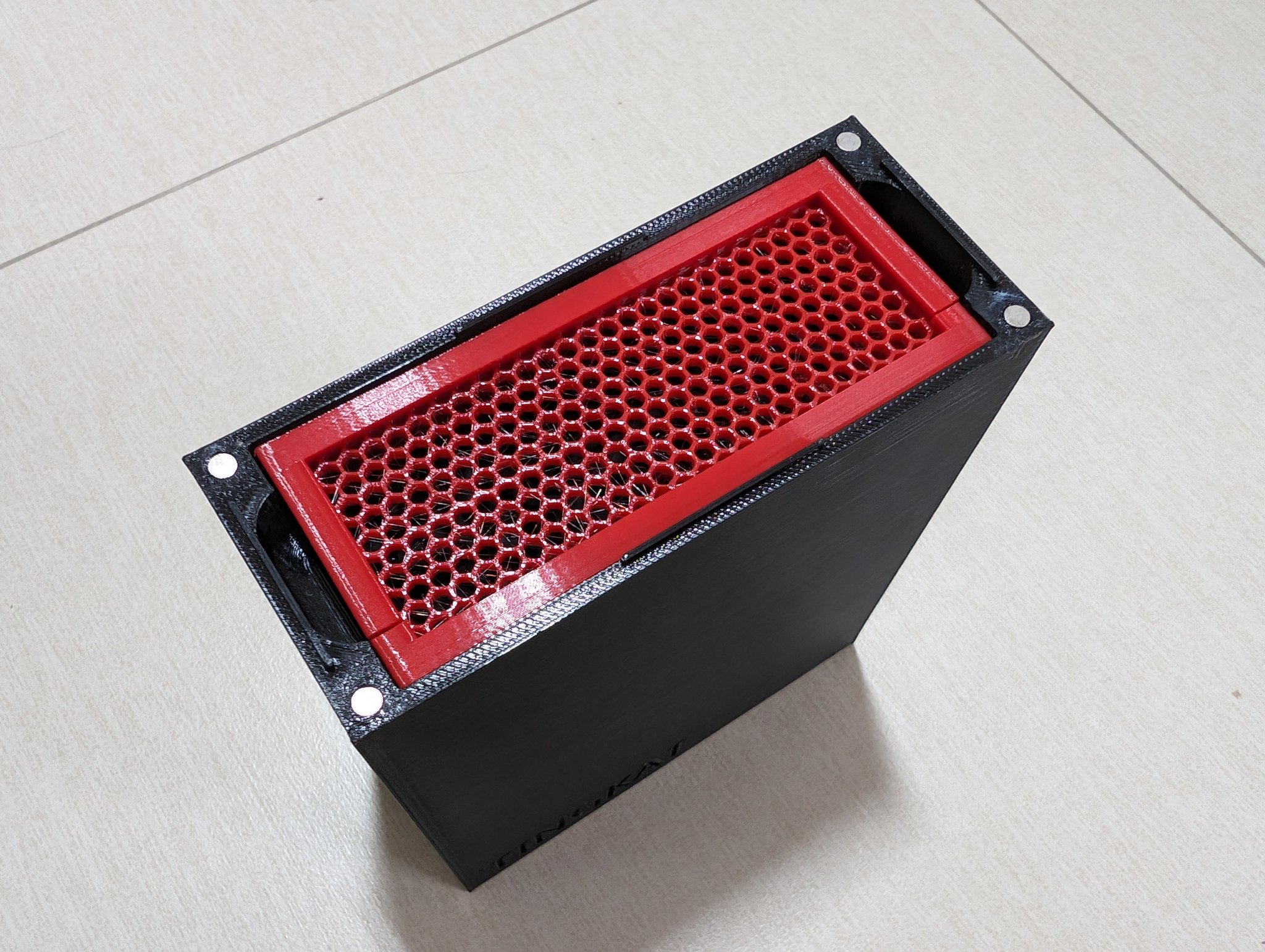

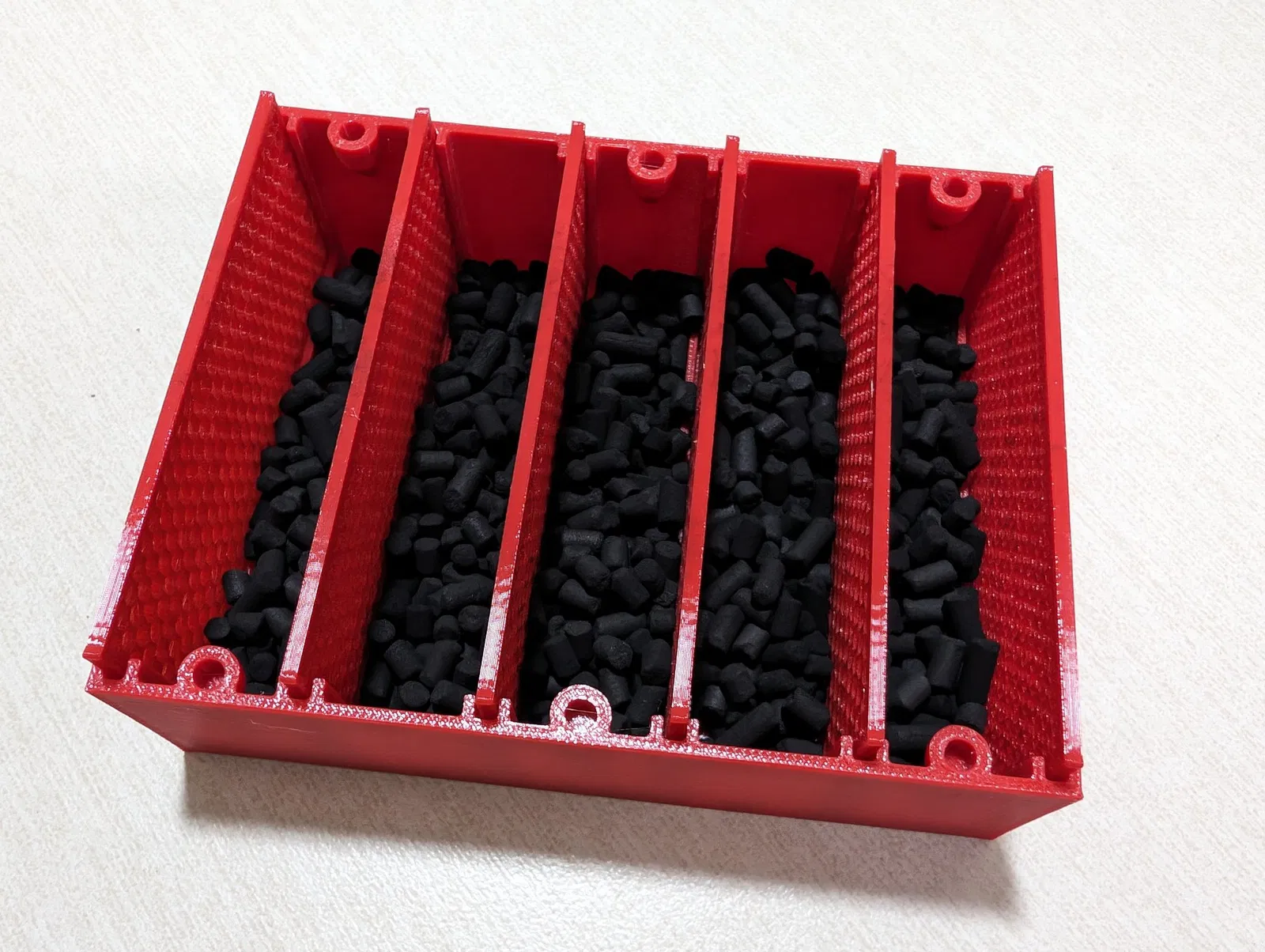

Đối với giai đoạn carbon hoạt tính, bạn có thể chọn lấp đầy tối đa năm lớp viên carbon hoạt tính không chứa axit để cải thiện khả năng hấp thụ VOCs. Bạn cũng có thể chỉ lấp đầy một trong các buồng. Vì vậy, thực sự là tùy thuộc vào bạn.

Không thật sự cần thiết phải lắp nam châm cho hộp chứa carbon hoạt tính (trên và dưới) vì nó sẽ được giữ kín bởi vỏ bên ngoài của carbon hoạt tính.

Để làm sạch không khí xả ra môi trường xung quanh, hãy xem Tingkat Buddy - phụ kiện HEPA cho Quạt Xả (Creality K1C/K1).

Kết nối quạt 4020 qua đầu nối PA0

Nếu bạn đã chọn quạt 24V, bạn có thể kết nối với nguồn điện (PSU) hoặc với đầu nối PA0 (https://github.com/CrealityOfficial/K1_Series_Annex/blob/main/pin%20out/motherboard-pinout.JPEG) và điều khiển qua giao diện web Mainsail/Fluid.

Tôi đã chọn kết nối với đầu nối PA0. Để làm điều này, bạn cần đảm bảo rằng tổng yêu cầu ampe của các quạt của bạn không vượt quá 0.1A. Tức là, mỗi quạt chỉ nên là 0.05A (tại 24V). Điều này là do đầu nối PA0 được đánh giá ở mức 24V 0.1A.

Các phần cần thiết

Đối với các phần, bạn sẽ cần:

• Kết nối nam và nữ JST-XH 2.54mm (pitch)
  • 2 cái nữ
  • 3 cái nam
• Dây cáp 22AWG 2 dây dài 1 mét
• Ống co nhiệt

Wiring và kết nối

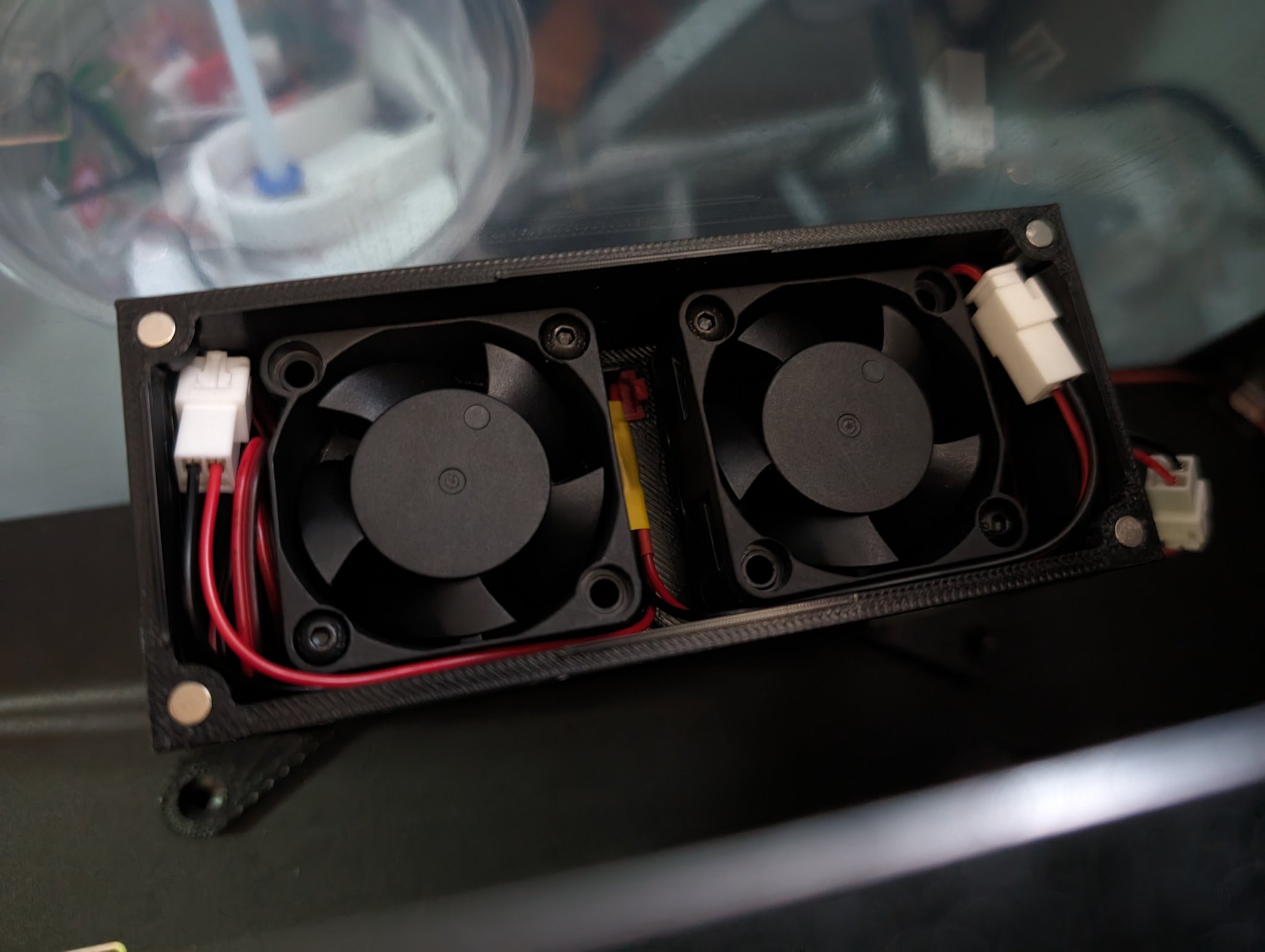

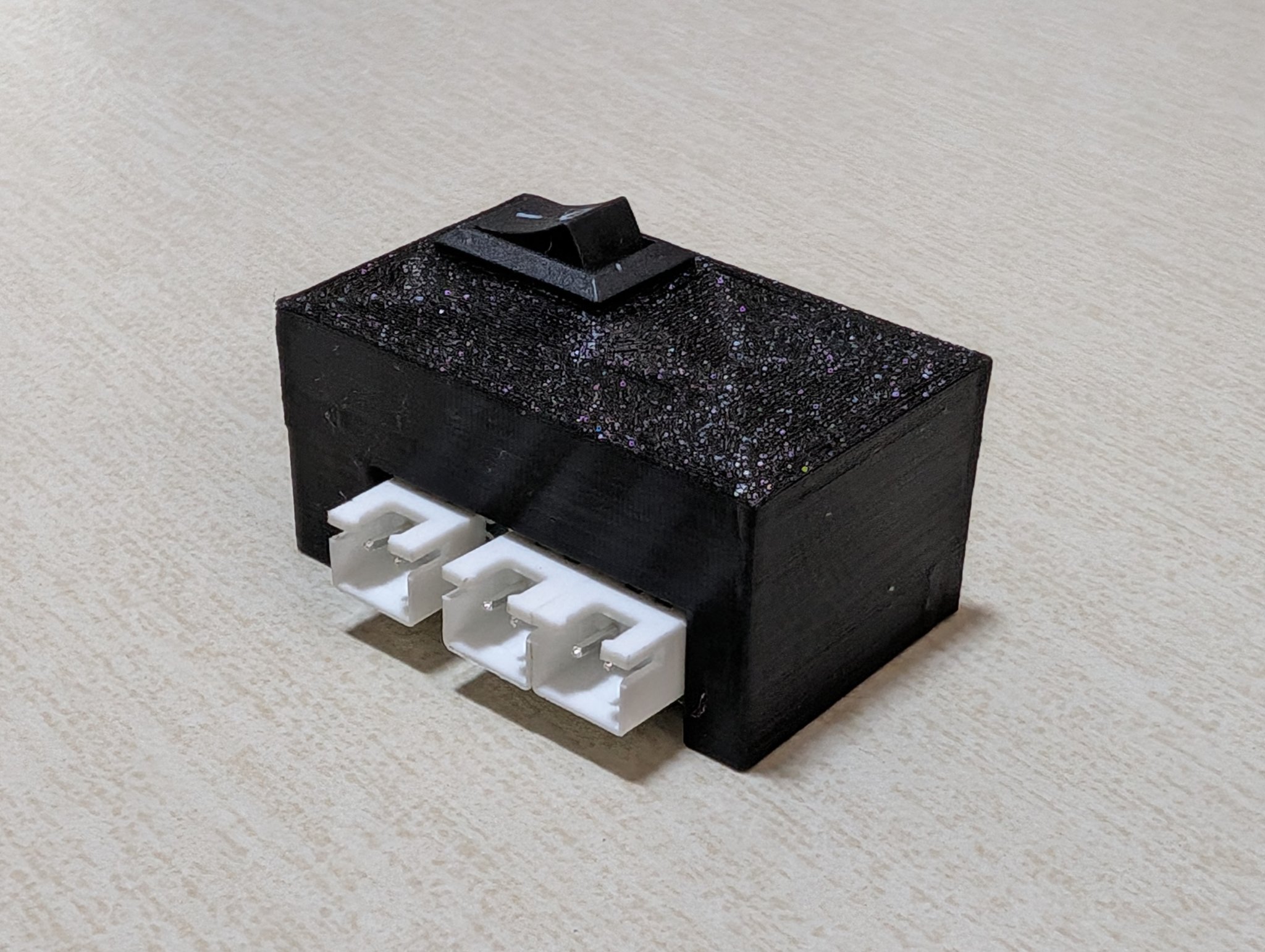

Tôi đã làm một bộ chia ngắn 15cm để kết nối quạt 4020 với một nguồn điện duy nhất bằng cách sử dụng 2 kết nối nam và 1 kết nối nữ.

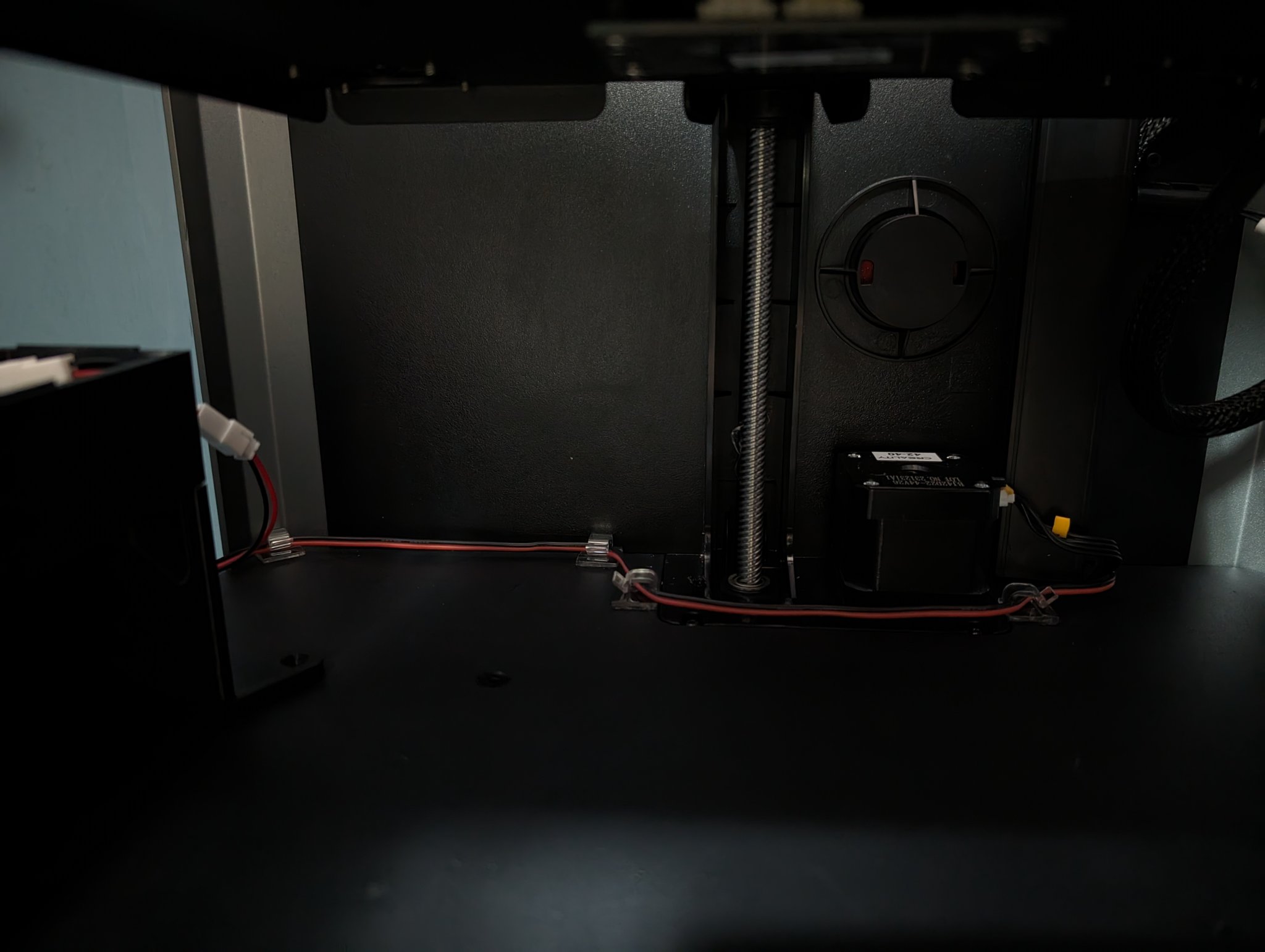

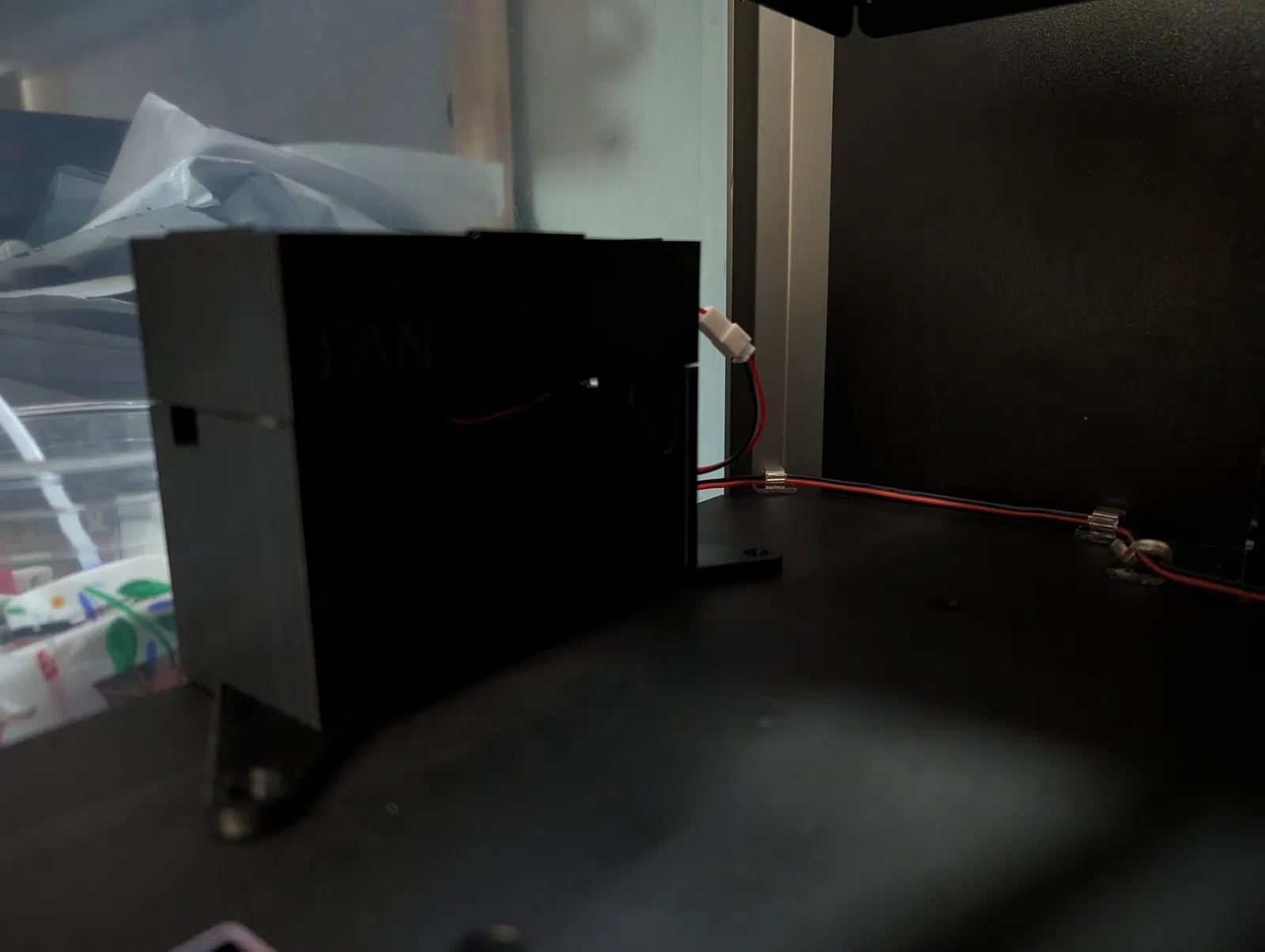

Tiếp theo là một dây cáp mở rộng 60cm với kết nối nam và nữ ở mỗi đầu. Điều này kết nối với chân PA0 trên bo mạch chính và lộ ra kết nối nam trong buồng in để kết nối với quạt [qua bộ chia].

Điều khiển qua Mainsail/Fluid

Để lộ quạt trong Mainsail/Fluid, bạn sẽ cần chỉnh sửa tệp printer.cfg trên máy in. Bạn có thể làm điều này qua giao diện tệp trên Mainsail. Thêm đoạn sau gần cuối ngay trước đoạn văn bản đã bị chú thích (những dấu #).

plaintext> [output_pin tingkat]> pin: PA0> pwm: True> cycle_time: 0.0100> hardware_pwm: false> value: 0.00> scale: 255> shutdown_value: 0.0>

Tham khảo: https://www.klipper3d.org/Config_Reference.html#output_pin

Sau khi khởi động lại, bạn nên thấy tùy chọn điều khiển quạt Tingkat trên giao diện Mainsail/Fluid của bạn (ví dụ: bảng điều khiển).

Tôi đã thêm một số mã vào G-code của Máy để tự động khởi động và dừng quạt của Tingkat. Cuối mỗi lần in, cũng khởi động quạt bên (60%) để buộc không khí lưu thông để Tingkat có thể làm sạch nó.

Để khởi động trên mỗi lần in:

M140 S0
M104 S0 START_PRINT EXTRUDER_TEMP=[nozzle_temperature_initial_layer] BED_TEMP=[bed_temperature_initial_layer_single]
SET_PIN PIN=bento VALUE=255.00

Để dừng 5 phút sau mỗi lần in:

END_PRINT
M106 P2 S153
G4 P300000
M106 P2 S0
SET_PIN PIN=bento VALUE=0.00

Nhật ký thay đổi

• v1.6 (03 Tháng 5 2025)
  • Cập nhật mã bắt đầu và dừng cho Tingkat.
• v1.5 (13 Tháng 4 2024)
  • Cập nhật giai đoạn quạt 4020 để có một lỗ đi qua các đầu nối quạt JST-XH. Cũng đã thêm một đầu nối để giảm kích thước lỗ nhằm tối đa hóa lượng không khí từ trên xuống

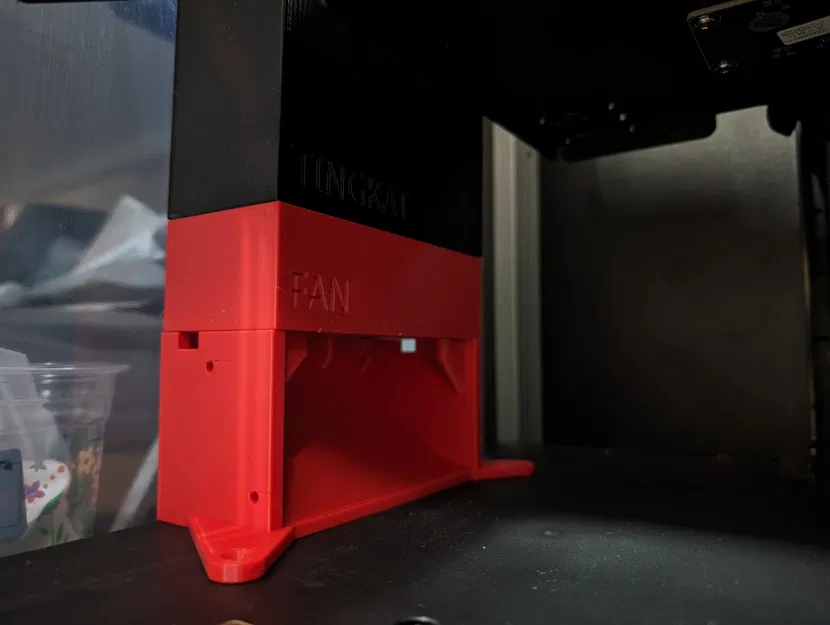

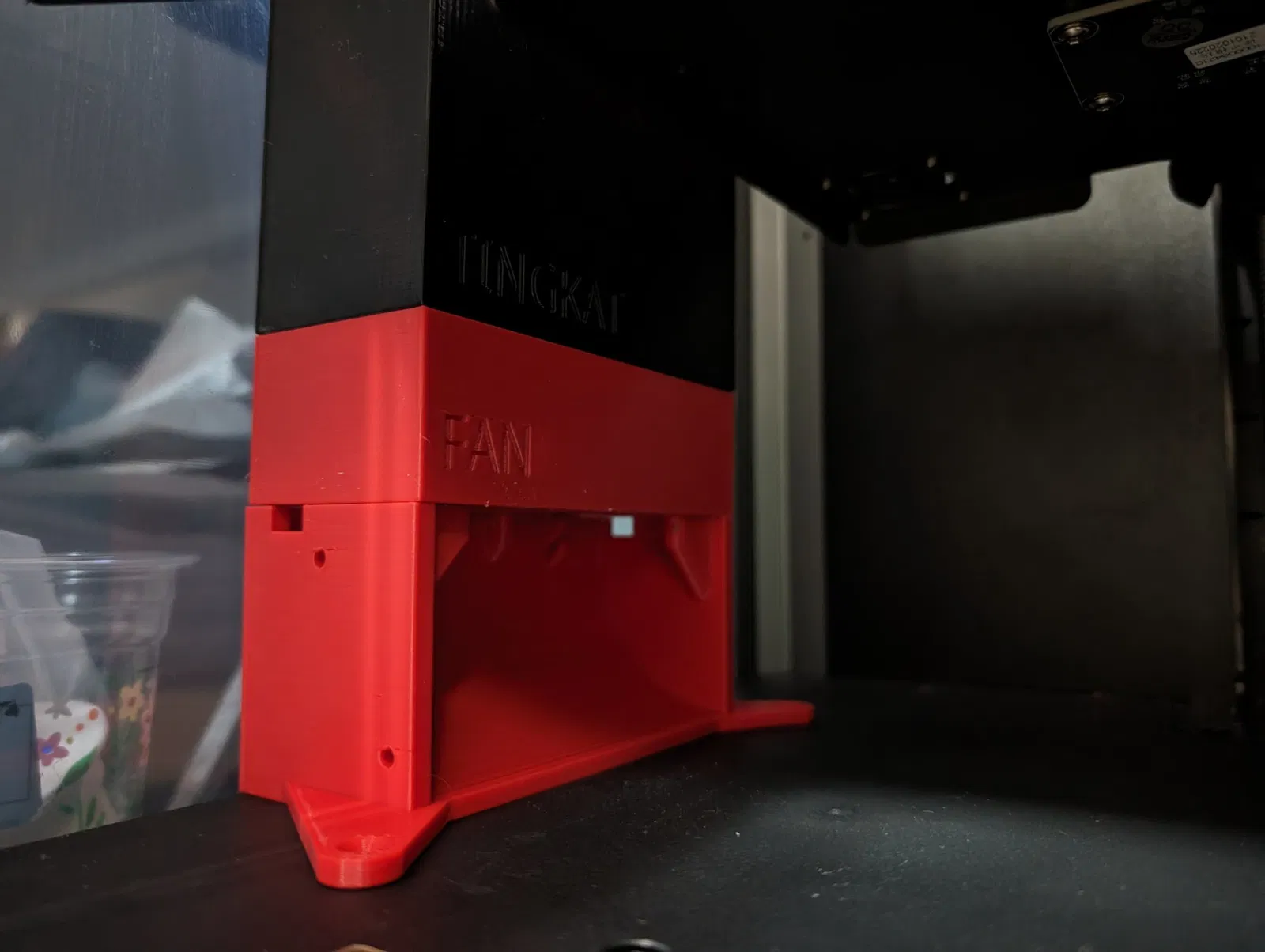

  • Cập nhật giai đoạn quạt để kết nối với cơ sở và hỗ trợ để đảm bảo khí thải của quạt không bị chặn nhằm tối đa hóa lưu lượng không khí
  • Thêm các miếng đệm 1.0 và 1.5mm để nghiêng bộ lọc không khí ra khỏi bề mặt in khi cần thiết

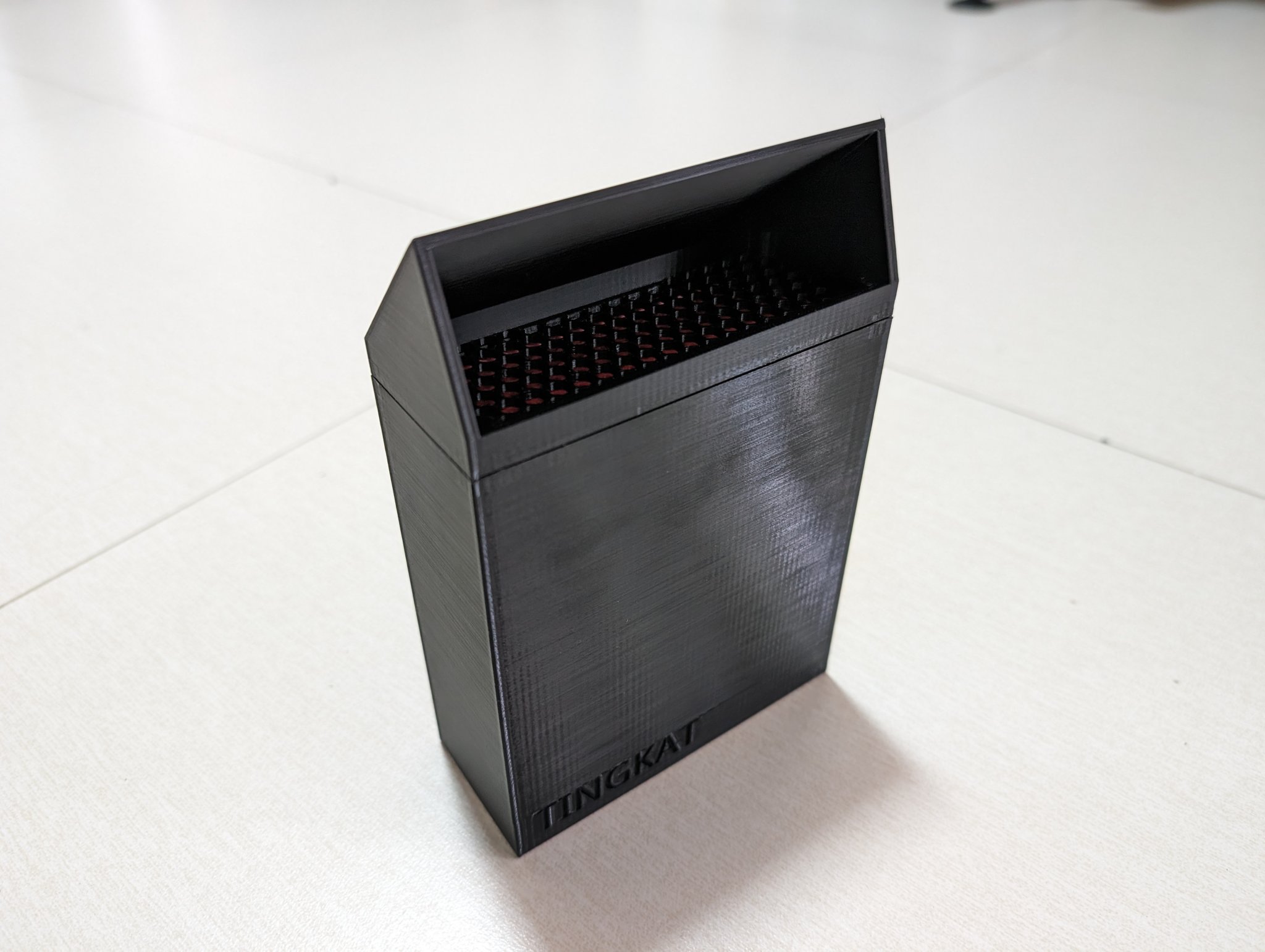

  • Thêm một nắp chụp mới để “bắt” không khí thổi qua bởi cả quạt bên và quạt trên đầu in. Nắp chụp cũng có các lỗ ở bên để thu hút không khí xung quanh
• v1.4 (30 Tháng 3 2024)
  • Giảm thiểu các phần nhô ra. Các phần nhô ra chỉ là để hướng dẫn kết nối các giai đoạn tương ứng với nhau (ví dụ, để đặt HEPA một cách hợp lý với giai đoạn than hoạt tính)
  • Hướng dẫn cho dây quạt. Bao gồm các khu vực để lưu trữ/chạy dây quạt dọc theo các bức tường của vỏ thoát khí để quản lý dây
  • Cơ sở gắn mới. Đã thay đổi thành vị trí cố định. Cơ chế gắn trước đó (đến cơ sở của Creality K1/K1C) cho phép nó trượt về phía trước hoặc phía sau của buồng in. Tuy nhiên, điều này dẫn đến sự dịch chuyển nhỏ theo thời gian.
  • Nắp chụp mới để “bắt” không khí thổi qua bởi quạt bên.
• v1 (22 Tháng 2 2024) - Phiên bản phát hành ban đầu

Các bộ phận cần thiết

• 2 x vít M4x14 để gắn nó vào đế (hoặc bạn có thể sử dụng băng keo nano trên đế thoát khí và mặt sau để dán vào đáy và bên cạnh của K1/K1C)
• 2 x quạt 40x40x20mm (tùy thuộc vào nơi bạn lấy nguồn, bạn có thể cần 5v hoặc 24v. nếu bạn dự định lấy từ bo mạch chính, tổng dòng điện không nên vượt quá 0.1A) (AliExpress)
  • Lưu ý: Nếu bạn đang kết nối với bo mạch chính, bạn nên lấy quạt 24V 0.05A 4020
• 48 x nam châm 4x2mm (không bao gồm 24 nam châm cho vỏ than hoạt tính)
• Viên than hoạt tính không axit (AliExpress)
• 1 x bộ lọc HEPA ILIFE cho V5S, V3S, V5, V3, v.v. (AliExpress)
• 4 x chèn đồng M3 (đường kính ngoài: 5mm, chiều dài: 4mm) cho giá đỡ quạt
• 4 x vít M3x25 để gắn quạt

Thứ tự lắp đặt (Từ dưới lên trên)

1. Thoát khí
2. Quạt
3. HEPA (để lọc bụi than hoạt tính cũng)
4. Than hoạt tính (cần sáu bộ phân cách)
5. Nắp
